Σύστημα αποθήκευσης ενέργειας οικιακής μπαταρίας 10 kWh για εφεδρική και ηλιακή ενέργεια

Οι άνθρωποι συχνά συγκρίνουν το σύστημα αποθήκευσης ενέργειας οικιακής μπαταρίας 10 kWh για εφεδρική και ηλιακή ενέργεια ανά κιλοβατώρες, αλλά αυτό είναι μόνο το ήμισυ της απόφασης αγοράς. Το άλλο μισό είναι αν η μπαταρία μπορεί να επικοινωνήσει με τον ήδη εγκατεστημένο μετατροπέα. Εάν δεν μπορεί, η μπαταρία μπορεί να μην λειτουργεί όπως προβλέπεται.

Το σύστημα αποθήκευσης ενέργειας οικιακής μπαταρίας 10 kWh για εφεδρική και ηλιακή ενέργεια καλύπτει και τις δύο πλευρές. Έξι χωρητικότητες από 2,56 kWh έως 10,24 kWh επιτρέπουν το μέγεθος στη μετρημένη οικιακή κατανάλωση αντί για ένα ονομαστικό νούμερο. Τρεις πλατφόρμες τάσης — 25,6V, 48V και 51,2V — αντιστοιχούν σε κοινά εύρη εισόδου υβριδικού μετατροπέα.

Η επικοινωνία είναι RS485, RS232 και CAN ως στάνταρ σε κάθε παραλλαγή, με WiFi, 4G και Bluetooth διαθέσιμα ως επιλογές. Οι κυψέλες είναι LFP σε θήκες αλουμινίου, βαθμολογούνται πέραν των 6000 κύκλων στους 0,5C και στους 25°C με διατήρηση τουλάχιστον 80% χωρητικότητας.

Εκεί που διαφέρουν οι έξι παραλλαγές

Για το σύστημα αποθήκευσης ενέργειας οικιακής μπαταρίας 10 kWh για εφεδρική και ηλιακή ενέργεια, οι 2,56 kWh έρχονται με δύο τρόπους: 25,6V100Ah (8S1P) ή 51,2V50Ah (16S1P). Ίδια ενέργεια, διαφορετική τάση. Η επιλογή πρέπει να βασίζεται στο παράθυρο εισόδου DC του μετατροπέα και όχι στην τιμή.

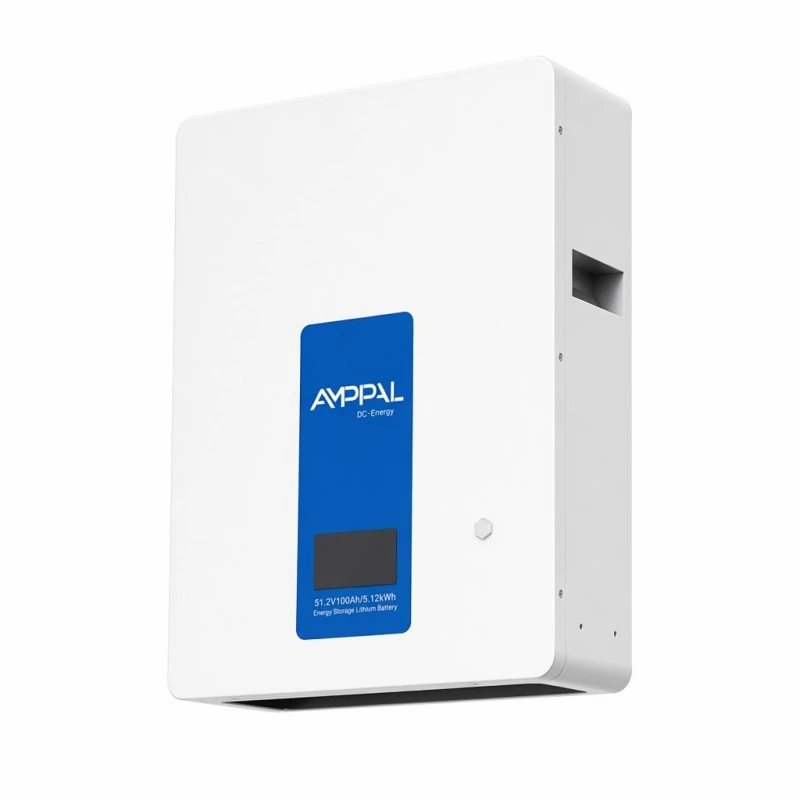

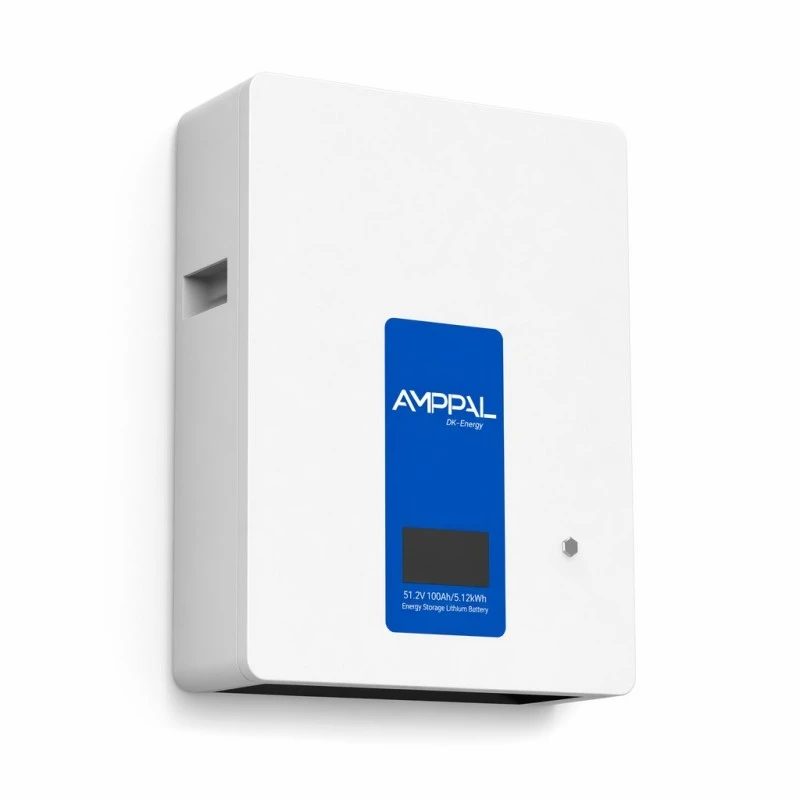

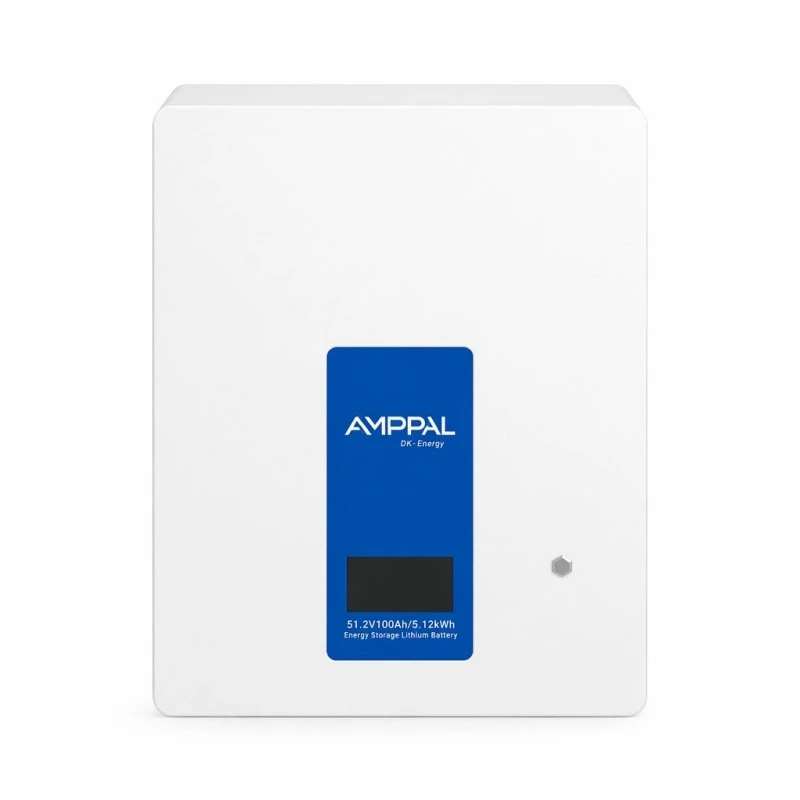

4,8kWh (48V100Ah, 15S1P) και 5,12kWh (51,2V100Ah, 16S1P) μοιράζονται το σώμα 440*585*170mm στα 42kg και 46kg αντίστοιχα. Η μονάδα 48 V ταιριάζει σε παλαιότερους μετατροπείς που καθορίζονται γύρω από ένα παράθυρο 40,5-54 VDC.

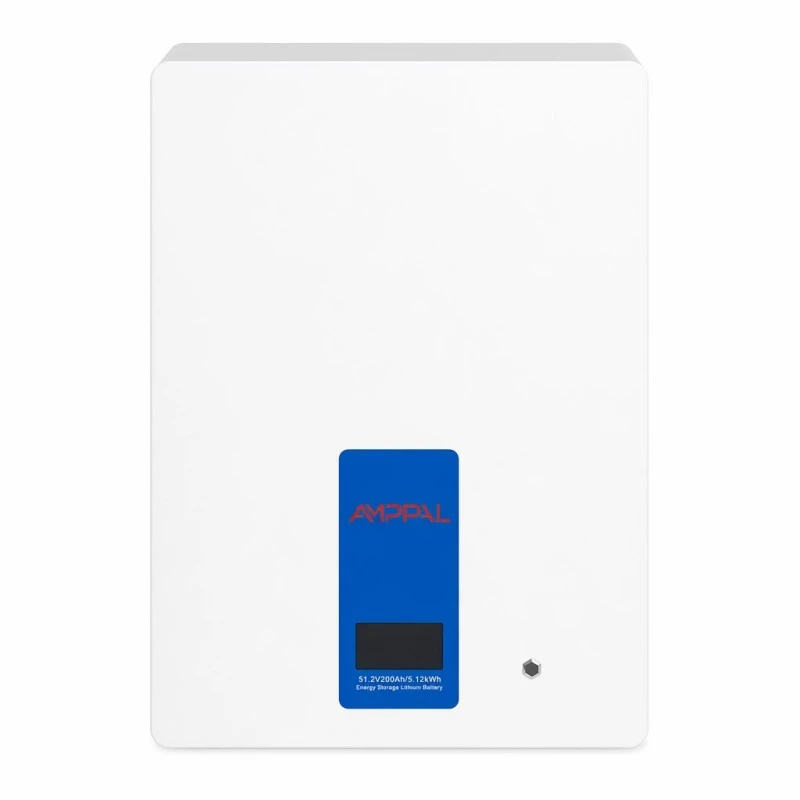

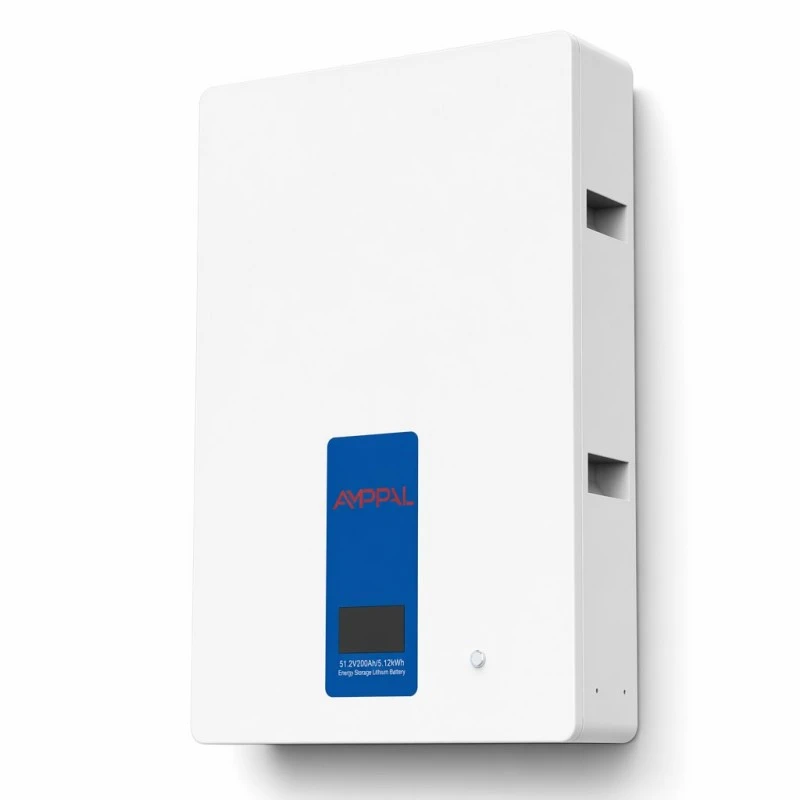

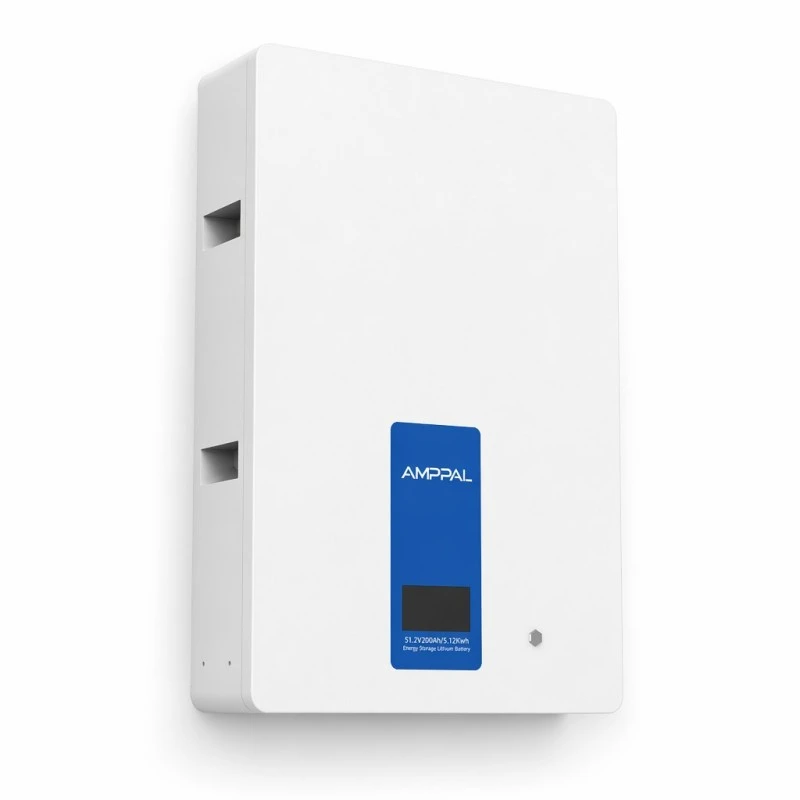

9,6kWh (48V200Ah) και 10,24kWh (51,2V200Ah) ανεβαίνουν στα 540*800*170mm στα 80kg και 85kg και αυξάνουν το τυπικό ρεύμα εκφόρτισης από 50A σε 100A.

Η μέγιστη εκφόρτιση είναι 100A στις μικρότερες τέσσερις μονάδες και 105A στο ζεύγος 200Ah. Αυτό καθορίζει εάν η μπαταρία μπορεί να φέρει ταυτόχρονα μεγάλο φορτίο.

Μία εξαίρεση: η παραλλαγή 51,2V50Ah φορτίζει το μέγιστο 50A, δηλαδή τα μισά από τα 100A των άλλων μικρών μονάδων. Αυτό έχει σημασία με μια μεγάλη συστοιχία που παράγει γρήγορα πλεόνασμα.

Κάθε παραλλαγή διαθέτει συσκευή καταστολής αερολύματος 12g μέσα στη συσκευασία, φυσική ψύξη χωρίς ανεμιστήρες και 5-10 χρόνια εγγύηση.

Τεχνικές Προδιαγραφές

Μέγεθος: Εξετάστε ποια χωρητικότητα χρειάζεστε

Ξεκινήστε με βραδινή και ολονύκτια κατανάλωση, όχι με το ημερήσιο σύνολο. Το φορτίο ημέρας εξυπηρετείται από τη συστοιχία. η μπαταρία καλύπτει τις ώρες που τα πάνελ δεν παράγουν τίποτα. Τραβήξτε αυτό το νούμερο από τον μετρητή σας για μια ολόκληρη εβδομάδα.

Ένα νοικοκυριό που χρησιμοποιεί 4-6 kWh μεταξύ της δύσης και της ανατολής του ηλίου εξυπηρετείται καλά από τη μονάδα 5,12 kWh. Η κατανάλωση στην περιοχή 8-10kWh δείχνει το μοντέλο 10,24kWh.

Στη συνέχεια, ελέγξτε τον πίνακα. Μια μπαταρία μεγαλύτερη από την ημερήσια πλεονάζουσα παραγωγή σας θα παραμείνει μερικώς φορτισμένη το μεγαλύτερο μέρος του έτους, γεγονός που μπορεί να έχει ως αποτέλεσμα περιττό κόστος και μειωμένη χρήση του κύκλου. Μια συστοιχία 3 kW σε εύκρατο κλίμα σπάνια δικαιολογεί αποθήκευση 10,24 kWh.

Σύζευξη με τον υβριδικό σας μετατροπέα

Για το σύστημα αποθήκευσης ενέργειας οικιακής μπαταρίας 10 kWh για εφεδρική και ηλιακή ενέργεια, η συμβατότητα περιορίζεται σε δύο ελέγχους. Πρώτον, τάση: το εύρος εισόδου της μπαταρίας του μετατροπέα σας πρέπει να περιέχει το παράθυρο εργασίας του πακέτου — 20~29,2VDC για τη μονάδα 25,6V, 40,5~54VDC για τις μονάδες 48V και 43,2~57,6VDC για τις μονάδες 51,2V.

Δεύτερον, πρωτόκολλο. Το BMS υποστηρίζει RS485, RS232 και CAN. Το CAN χρησιμοποιείται συνήθως από υβριδικούς μετατροπείς. Δώστε τη μάρκα και το μοντέλο του μετατροπέα πριν από την παραγγελία, ώστε να επιβεβαιωθεί η αντιστοίχιση πρωτοκόλλου ή να παρασχεθεί ένα αρχείο διαμόρφωσης.

Χωρίς επικοινωνία, η μπαταρία μπορεί να φορτίζει και να αποφορτίζεται, αλλά ο μετατροπέας δεν μπορεί να διαβάσει την κατάσταση φόρτισης ή να επιβάλει τα όρια ρεύματος BMS. Η διαχείριση με βάση την τάση μπορεί να επιταχύνει τη γήρανση και δεν παρέχει χρησιμοποιήσιμη ένδειξη SOC στην εφαρμογή.

Σχεδιασμός και Πιστοποίηση Ασφάλειας

Χημεία LFP σε πρισματικές κυψέλες με θήκη αλουμινίου — η θήκη περιέχει διόγκωση κυττάρων που η θήκη διαμορφώνει τον εξαερισμό. Αυτό ισχύει για μια μπαταρία που είναι τοποθετημένη μέσα σε ένα σπίτι.

Κάθε συσκευασία περιέχει μια μονάδα καταστολής αερολύματος 12 g που εκκενώνεται μέσα στο περίβλημα στο αρχικό στάδιο ενός θερμικού συμβάντος, προτού μπορέσει να διαδοθεί μεταξύ των κυττάρων.

Η παραλλαγή 25.6V100Ah είναι πιστοποιημένη κατά CE, ROHS, FCC, UN38.3, MSDS και ISO9001. οι υπόλοιπες εκδόσεις φέρουν CE, ROHS και FCC.

Οι δοκιμές UN38.3 και το MSDS απαιτούνται από μεταφορείς και τελωνεία για αποστολές λιθίου. και τα δύο εκδίδονται με κάθε παραγγελία.

Κάθε πακέτο έχει διαβάθμιση χωρητικότητας και ταιριάζει με την εσωτερική αντίσταση πριν από τη συναρμολόγηση της σειράς. Σε μια συμβολοσειρά 16S, ένα αδύναμο κελί καλύπτει τη χρησιμοποιήσιμη χωρητικότητα και των δεκαέξι.

Κάθε μονάδα ολοκληρώνει έναν πλήρη κύκλο φόρτισης και εκφόρτισης κατά τη δοκιμή πριν από τη συσκευασία, με το αρχείο καταγραφής BMS να διατηρείται στον σειριακό αριθμό.

Πώς κατασκευάζονται αυτές οι συσκευασίες

1. Εισαγωγή κυψέλης — δειγματοληψία κάθε παρτίδας για χωρητικότητα, εσωτερική αντίσταση και τάση ανοιχτού κυκλώματος σε σχέση με τα δηλωμένα στοιχεία του προμηθευτή.

2. Βαθμολόγηση και αντιστοίχιση — τα κελιά είναι δεσμευμένα έτσι ώστε κάθε πακέτο να αποτελείται από μια στενή ζώνη απόδοσης και όχι από μικτό υλικό.

3. Συγκόλληση με ζυγό — συνδέσεις σειράς συγκολλημένες με λέιζερ και δοκιμασμένες με έλξη. μια κακή συγκόλληση εμφανίζεται χρόνια αργότερα ως θερμή ένωση.

4. Ενσωμάτωση BMS — Τοποθέτηση πλακέτας, δρομολογούμενα καλώδια εξισορρόπησης και επαλήθευση κυψέλη προς κελί πριν κλείσει το περίβλημα.

5. Συγκρότημα περιβλήματος — διαμορφωμένη λαμαρίνα και επίστρωση πούδρας στο σπίτι, εγκατάσταση LCD και συσκευή καταστολής αεροζόλ.

6. Φόρτωση υλικολογισμικού και πρωτοκόλλου — Τα RS485, RS232 και CAN έχουν δοκιμαστεί έναντι υλικού μετατροπέα αναφοράς.

7. Δοκιμή πλήρους κύκλου — μία πλήρης φόρτιση και εκφόρτιση σε ονομαστικό ρεύμα με καταγεγραμμένη τάση και θερμοκρασία σε επίπεδο κυψέλης.

8. Συσκευασία — χαρτοκιβώτιο με μαξιλαράκι με αφρό, εφαρμόστηκε σήμανση επικίνδυνων εμπορευμάτων UN3480, στη συνέχεια σε παλέτα για εξαγωγή.

Πού ανήκει αυτή η μπαταρία — και πού δεν ανήκει

Προορίζεται για τοποθέτηση σε εσωτερικούς χώρους. Το IP20 παρέχει προστασία από δάχτυλα και στερεά αντικείμενα άνω των 12 mm και καμία προστασία από το νερό. Οι κατάλληλες τοποθεσίες περιλαμβάνουν γκαράζ, βοηθητικό δωμάτιο, υπόγειο ή χώρο εγκατάστασης.

Το παράθυρο λειτουργίας είναι 0~+40°C με υγρασία 65±20% RH και υψόμετρο έως 2500m. Ένα μη θερμαινόμενο γκαράζ σε κλίμα που πέφτει κάτω από το μηδέν θα κρατήσει την μπαταρία εκτός του εύρους φόρτισής της κατά τη διάρκεια του χειμώνα. Το BMS θα αρνηθεί τη φόρτιση κάτω από τους 0°C, κάτι που είναι φυσιολογική προστατευτική συμπεριφορά και όχι σφάλμα.

Εάν η μόνη βιώσιμη τοποθεσία είναι σε εξωτερικούς χώρους, απαιτείται υπαίθριος θάλαμος με αξιολόγηση IP. αυτό το προϊόν δεν προορίζεται για εγκατάσταση σε εξωτερικό χώρο.

Ερωτήσεις που πρέπει να κάνετε σε έναν προμηθευτή μπαταριών σπιτιού

Η διάρκεια ζωής του κύκλου πρέπει να δηλώνεται με ρυθμό, θερμοκρασία και συγκράτηση μαζί. Για αυτό το εύρος είναι >6000 κύκλοι στους 0,5C και στους 25°C έως 80% κατακράτηση. ένας αριθμός κύκλου χωρίς αυτούς τους χαρακτηριστικούς είναι ημιτελής.

Επιβεβαιώστε την αξιολόγηση IP και την επιτρεπόμενη θέση εγκατάστασης. Τα πακέτα IP20 είναι μόνο για εσωτερικούς χώρους.

Επιβεβαιώστε εάν το πρωτόκολλο BMS για τον συγκεκριμένο μετατροπέα έχει επαληθευτεί ή περιγράφεται μόνο ως συμβατό με τις περισσότερες μάρκες. Επιβεβαιώνουμε το μοντέλο ή δηλώνουμε ότι δεν έχει δοκιμαστεί.

Η κάλυψη της εγγύησης πρέπει να αναφέρεται: ημερολογιακά έτη, κύκλοι ή διατηρούμενη χωρητικότητα. Αυτό το εύρος διαρκεί 5-10 χρόνια ανάλογα με τη διαμόρφωση και την αγορά.

Εμπορικοί όροι: Το MOQ είναι 1 μονάδα για τυπικές παραλλαγές. Το OEM και το ODM είναι διαθέσιμα για μάρκα κυψέλης, τάση, διαστάσεις και χρώμα περιβλήματος. Ο χρόνος παράδοσης επεκτείνεται για προσαρμοσμένες κατασκευές.

Συσκευασία, βάρη και φορτίο λιθίου

Οι διαστάσεις της συσκευασίας είναι 500*520*230mm για τις μονάδες 2,56kWh στα 32kg και 36kg μικτό, 500*630*240mm για τις μονάδες 4,8kWh και 5,12kWh στα 50kg και 562kWh στα 50kg και 56,00,36kg, και Μονάδες 9,6kWh και 10,24kWh στα 86kg και 92kg μεικτό. Οι μεγαλύτερες παραλλαγές απαιτούν ανύψωση δύο ατόμων σε στήριγμα τοίχου.

Τα χαρτοκιβώτια έχουν απορρόφηση αφρού με τη συσκευασία ακινητοποιημένη και κάθε χαρτοκιβώτιο φέρει ετικέτα UN3480 class 9. Το θαλάσσιο φορτίο απαιτεί κράτηση επικίνδυνων εμπορευμάτων. Η δήλωση συντάσσεται και η έκθεση UN38.3 και το MSDS ταξιδεύουν με τα έγγραφα.

Οι όροι είναι EXW, FOB Ningbo ή Shanghai και CIF. Η αεροπορική μεταφορά εμπορευμάτων λειτουργεί για δείγματα σύμφωνα με τους κανόνες κατάστασης χρέωσης λιθίου, αν και οι περισσότεροι διανομείς ενοποιούνται δια θαλάσσης. Δώστε επιπλέον χρόνο για τον προγραμματισμό επικίνδυνων εμπορευμάτων.

Όροι εγγύησης και πώς φαίνεται η υποβάθμιση

Η εγγύηση ισχύει 5-10 χρόνια ανά παραλλαγή και αγορά, καλύπτοντας κυψέλες, BMS, LCD και περίβλημα ως μία μονάδα.

Η απώλεια χωρητικότητας είναι σταδιακή. πέρα από 6000 κύκλους στους 0,5 C η συσκευασία διατηρεί τουλάχιστον το 80%. Μια ανάγνωση λίγο κάτω από την πινακίδα μετά από τρία χρόνια είναι φυσιολογική.

Τα σφάλματα μπορούν να διαγνωστούν από το αρχείο καταγραφής BMS που διαβάζεται μέσω RS485 ή CAN. Το αρχείο εξαγωγής επιτρέπει την αναγνώριση της επηρεαζόμενης ομάδας κελιών χωρίς επίσκεψη στον ιστότοπο.

Τα πακέτα αντικατάστασης αποστέλλονται από το απόθεμα. σε εγκαταστάσεις πολλαπλών συσκευασιών μπορεί να γίνει αντικατάσταση μιας μονάδας ενώ η υπόλοιπη τράπεζα συνεχίζει να λειτουργεί.

Δεν απαιτείται τακτική συντήρηση. Συνιστάται ένας ετήσιος οπτικός έλεγχος των ακροδεκτών, των μπουλονιών στερέωσης και της απόστασης εξαερισμού.

Σφάλματα εγκατάστασης που προκαλούν κλήσεις υποστήριξης

Λάθος: στερέωση συσκευασίας 85 κιλών σε γυψοσανίδα. Σωστό: στερέωση σε τοιχοποιία ή σε ονομαστικό χαλύβδινο πλαίσιο, με στερέωση ελεγμένα σε σχέση με το μεικτό βάρος της παραλλαγής.

Λάθος: εγκατάσταση σε μη θερμαινόμενο γκαράζ σε ψυχρό κλίμα. Σωστό: το παράθυρο φόρτισης ξεκινά στους 0°C. Κάτω από αυτό το BMS μπλοκάρει τη φόρτιση από το σχεδιασμό.

Λάθος: σύνδεση πριν από την επιβεβαίωση του παραθύρου DC του μετατροπέα. Σωστό: ελέγξτε πρώτα τα 20~29,2V, 40,5~54V ή 43,2~57,6V στο φύλλο δεδομένων του μετατροπέα.

Λάθος: παράβλεψη του καλωδίου επικοινωνίας επειδή φορτίζει χωρίς καλώδιο. Σωστό: χωρίς CAN ή RS485 ο μετατροπέας δεν μπορεί να διαβάσει το SOC ή να τιμήσει τα όρια BMS.

Λάθος: τοποθετήστε τη μονάδα σε ένα σφραγισμένο ντουλάπι. Σωστό: βασίζεται στη φυσική μεταφορά χωρίς ανεμιστήρες. Αφήστε το διάκενο που καθορίζεται στο εγχειρίδιο ή οι κυψέλες ζεσταίνονται και χάνουν τη ζωή τους.

Σημειώσεις εγκατάστασης από τη χρήση πεδίου

Ένας εγκαταστάτης στην Ανδαλουσία έχει τοποθετήσει περίπου τριάντα μονάδες 10,24 kWh μαζί με υβριδικούς μετατροπείς από το 2025. Το κύριο πλεονέκτημα που αναφέρθηκε ήταν η επιβεβαίωση του πρωτοκόλλου CAN σε κάθε μοντέλο μετατροπέα πριν από την παραγγελία, γεγονός που μείωσε τα προβλήματα θέσης σε λειτουργία.

Ένας ιδιοκτήτης σπιτιού στη Λεμεσό που εκτελεί δύο μονάδες 5,12 kWh ανέφερε ότι η σύζευξη λειτούργησε στην πρώτη προσπάθεια. Η οθόνη LCD έχει τέτοια γωνία που μπορεί να είναι δύσκολο να διαβαστεί όταν το πακέτο είναι πάνω από το ύψος των ώμων. αυτό αξίζει να λάβετε υπόψη κατά την επιλογή της θέσης τοποθέτησης.

Ένας διανομέας στο Αλμάτι ανέφερε ότι οι πελάτες που εγκαθιστούσαν σε μη θερμαινόμενα γκαράζ αντιμετώπισαν τη διακοπή φόρτισης στους 0°C και υπέθεσαν ένα ελάττωμα. Η συμπερίληψη της απαίτησης θερμαινόμενου χώρου στα έγγραφα αναφοράς επέλυσε τα παράπονα.

Συχνές Ερωτήσεις

Ε: Ποια χωρητικότητα να επιλέξω;

Α: Για το σύστημα αποθήκευσης ενέργειας οικιακής μπαταρίας 10 kWh για εφεδρική και ηλιακή ενέργεια, μέγεθος έως κατανάλωση ολονύκτιας, όχι ημερήσια συνολική. 4-6 kWh για μια νύχτα ταιριάζει στη μονάδα 5,12 kWh. 8-10kWh δείχνει στο μοντέλο 10,24kWh.

Ε: Θα λειτουργήσει με τον μετατροπέα μου;

Α: Δώστε τη μάρκα και το μοντέλο. Το BMS υποστηρίζει RS485, RS232 και CAN. Η αντιστοίχιση πρωτοκόλλου επιβεβαιώνεται πριν από την παραγγελία.

Ε: Μπορώ να το εγκαταστήσω έξω;

Α: Όχι. IP20 δεν προσφέρει προστασία από το νερό. Μόνο για εσωτερική τοποθέτηση — γκαράζ, βοηθητικό δωμάτιο, υπόγειο ή χώρο εγκατάστασης.

Ε: Ποια είναι η διαφορά μεταξύ των εκδόσεων 48V και 51,2V;

Α: Το παράθυρο DC. Οι μονάδες 48V τρέχουν 40,5~54VDC, οι μονάδες 51,2V τρέχουν 43,2~57,6VDC. Αντιστοιχίστε στην περιοχή εισόδου του μετατροπέα σας.

Ε: Πόσο καιρό θα διαρκέσει;

A: Περισσότεροι από 6000 κύκλοι στους 0,5 C και 25°C με διατήρηση τουλάχιστον 80% χωρητικότητας. Στην καθημερινή ποδηλασία αυτό υπερβαίνει τα δεκαπέντε χρόνια.

Ε: Μπορώ να συνδέσω πολλά πακέτα μαζί;

Α: Ναι, τα πακέτα αντίστοιχης τάσης και χωρητικότητας μπορούν να παραλληλιστούν. Δώστε το μέγεθος τράπεζας-στόχου για να επιβεβαιώσετε τη διαμόρφωση.

Ε: Χρειάζεται ψύξη ή σέρβις;

Α: Φυσική ψύξη, χωρίς ανεμιστήρες, χωρίς συντήρηση ρουτίνας. Διατηρήστε το διάκενο εξαερισμού καθαρό και ελέγχετε τη συναρμολόγηση ετησίως.

Ε: Τι πιστοποιήσεις φέρει;

A: CE, ROHS και FCC σε όλη τη γκάμα, συν UN38.3, MSDS και ISO9001 στην παραλλαγή 25.6V100Ah. Το UN38.3 και το MSDS αποστέλλονται με κάθε παραγγελία.
