Σύστημα αποθήκευσης ενέργειας βιομηχανικής μπαταρίας 130 kW για διαχείριση ενέργειας εργοστασίων

Τι είναι αυτό το σύστημα

Οι περισσότεροι εμπορικοί λογαριασμοί ηλεκτρικού ρεύματος φέρουν δύο ξεχωριστές χρεώσεις: την ενέργεια που καταναλώνετε και μια χρέωση ζήτησης που ορίζεται από την υψηλότερη μισή ώρα κλήρωσης κατά την περίοδο χρέωσης. Ένα κακό απόγευμα του Ιουλίου μπορεί να ορίσει τη χρέωση ζήτησης για ολόκληρο τον μήνα. Αυτό είναι το πρόβλημα που έχει κατασκευαστεί για να λύσει αυτό το Σύστημα Αποθήκευσης Ενέργειας Βιομηχανικής Μπαταρίας 130 kW για Factory Energy Management.

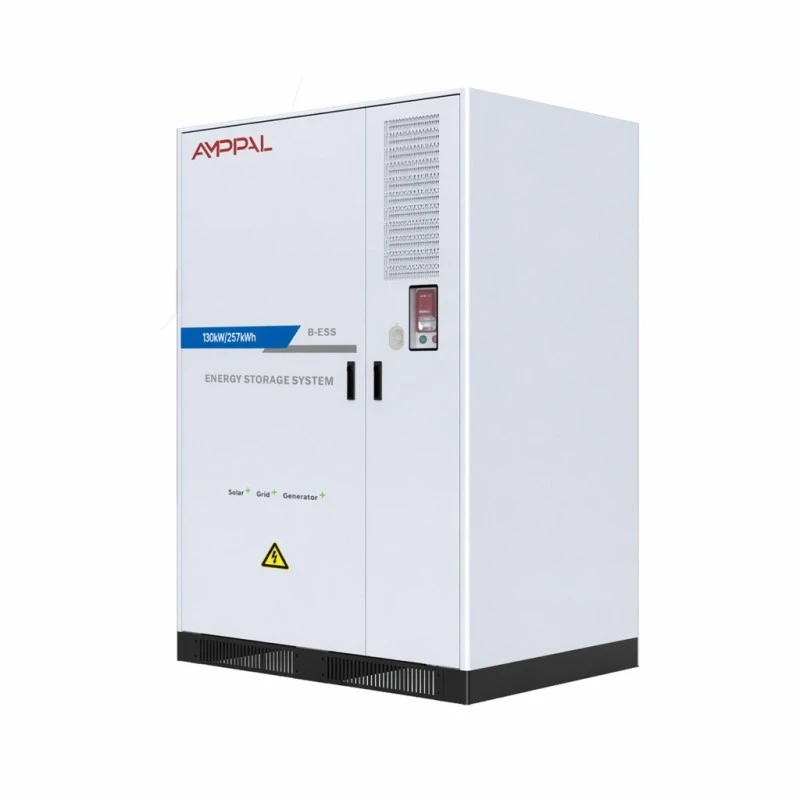

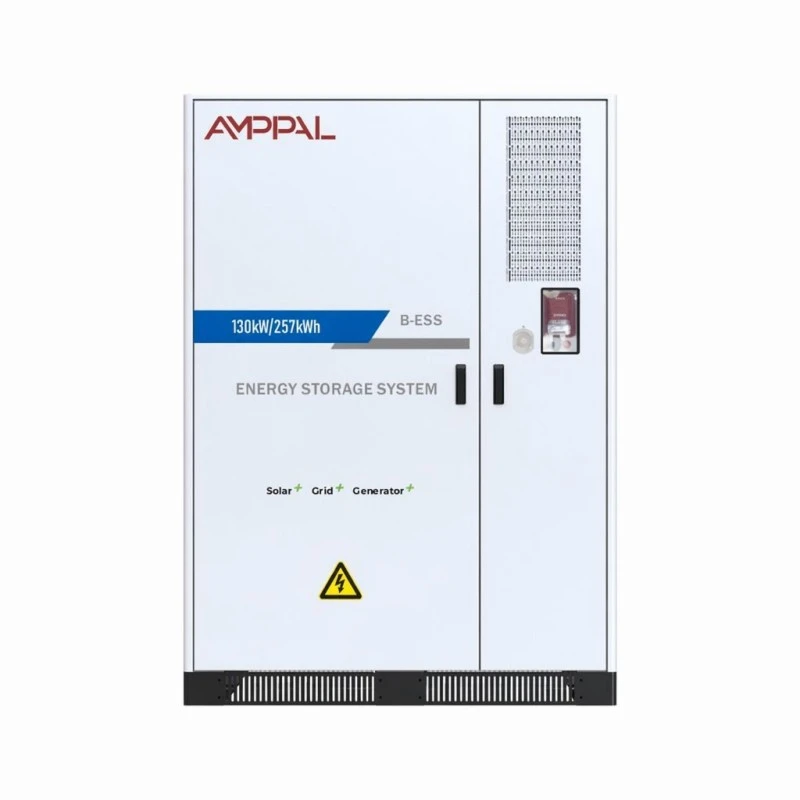

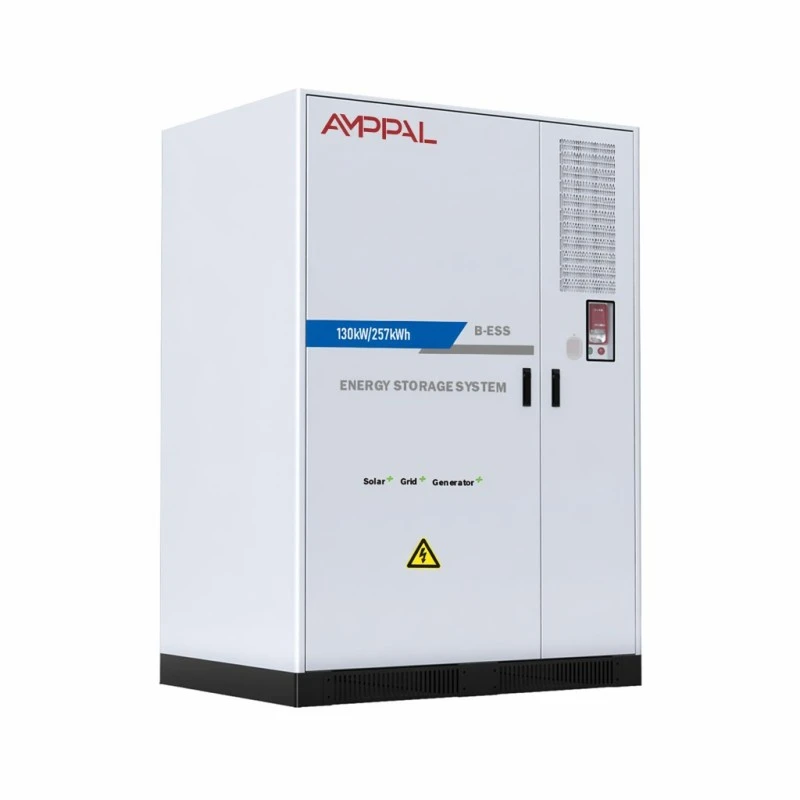

Το ντουλάπι AF 130kW/257kWh χρεώνει όταν τα τιμολόγια είναι χαμηλά ή η ηλιακή σας συστοιχία παράγει πλεόνασμα, στη συνέχεια εκκενώνεται στο κτίριο όταν το φορτίο πλησιάζει το ανώτατο όριο ζήτησης. Στους 0,5 C μπορεί να αποδώσει 130 kW για περίπου δύο ώρες — αρκετά για να καλύψει ένα τυπικό βιομηχανικό παράθυρο αιχμής.

Λειτουργεί εντός και εκτός δικτύου, επομένως το ίδιο περιουσιακό στοιχείο σας καλύπτει και κατά τη διάρκεια μιας διακοπής λειτουργίας. Για τοποθεσίες όπου μια διακοπή ρεύματος σταματά την παραγωγή, αυτή η δεύτερη λειτουργία συχνά δικαιολογεί την αγορά από μόνη της.

Επιλογές προδιαγραφών που επηρεάζουν την απόσβεση

Κυψέλες LFP 3,2V/314Ah σε μια συμβολοσειρά 1P256S: κελιά μεγάλου μεγέθους σημαίνουν λιγότερες συνδέσεις και λιγότερες συνδέσεις σημαίνουν λιγότερα σημεία αστοχίας σε μια διάρκεια ζωής οκτώ ετών.

>8000 κύκλοι στους 0,5 C και στους 25°C με 80% κατακράτηση ενέργειας: σε έναν κύκλο ανά εργάσιμη ημέρα που είναι πάνω από είκοσι χρόνια ονομαστικής ζωής, επομένως η ποδηλασία είναι σπάνια ο περιοριστικός παράγοντας.

THDi κάτω από 3% στην ονομαστική ισχύ: ο άλλος εξοπλισμός του κτιρίου σας δεν πληρώνει πρόστιμο αρμονικών για τη φιλοξενία της μπαταρίας.

Ο συντελεστής ισχύος ρυθμιζόμενος σε όλο το εύρος -1 έως 1, που επιτρέπει στο σύστημα να διορθώνει τον συντελεστή ισχύος τοποθεσίας ενώ είναι σε αδράνεια αντί να βρίσκεται ως νεκρό στοιχείο.

Διπλή πυροπροστασία — αεροζόλ συν υπερφθοροεξανόνη — τόσο σε επίπεδο PACK όσο και σε επίπεδο ντουλαπιού. Οι ασφαλιστές ζητούν όλο και περισσότερο καταστολή σε δύο στάδια στις εμπορικές εγκαταστάσεις.

Έξυπνος κλιματισμός αντί για παθητική ψύξη: η θερμοκρασία του στοιχείου παραμένει ομοιόμορφη σε όλη τη χορδή, κάτι που καθορίζει στην πραγματικότητα εάν θα φτάσετε τους 8000 κύκλους.

Τεχνικές Προδιαγραφές

Τοποθεσίες όπου λειτουργούν οι αριθμοί

Εγκαταστάσεις κατασκευής με βαριές εκκινήσεις κινητήρα: οι χρεώσεις ζήτησης λόγω σύντομων κορυφών είναι η πιο ξεκάθαρη περίπτωση απόσβεσης για αποθήκευση.

Εμπορικά κτίρια με υψηλό απογευματινό φορτίο HVAC: χρέωση κατά τη διάρκεια της νύχτας με φθηνό τιμολόγιο, εκφόρτιση μέσω της αιχμής ψύξης.

Τοποθεσίες με υπάρχοντα όρια ηλιακής ενέργειας και εξαγωγών στον τελευταίο όροφο: αποθηκεύστε την παραγωγή πλεονάσματος αντί να την περιορίσετε ή να εξάγετε με χαμηλές τιμές τροφοδοσίας.

Εγκαταστάσεις που λειτουργούν εφεδρικό ντίζελ: το EMS συντονίζει Φ/Β, μπαταρία και γεννήτρια, μείωση ωρών λειτουργίας γεννήτριας και κατανάλωση καυσίμου.

Αποθήκες φόρτισης EV: αποθηκεύστε προσωρινά τη σύνδεση του δικτύου έτσι ώστε μια συστοιχία φορτιστών να μην αναγκάσει μια δαπανηρή αναβάθμιση του εφοδιασμού.

Πώς λειτουργεί πραγματικά το Peak Shaving

Το EMS παρακολουθεί τον μετρητή τοποθεσίας συνεχώς. Ορίζετε ένα όριο ζήτησης — συνήθως ακριβώς κάτω από τη συμβατική σας χωρητικότητα — και το σύστημα αποφορτίζεται όποτε το μετρούμενο φορτίο θα το ξεπερνούσε διαφορετικά. Η απόκριση είναι αρκετά γρήγορη για να πιάσει εκκινήσεις κινητήρα και παρόμοιες μικρές κορυφές.

Η επαναφόρτιση είναι προγραμματισμένη και όχι ευκαιριακή. Ο ελεγκτής εξετάζει το ημερολόγιο τιμολογίων σας και ξαναγεμίζει την μπαταρία σε ώρες εκτός αιχμής ή νωρίτερα εάν η φωτοβολταϊκή γεννήτρια παράγει περισσότερα από όσα καταναλώνει το κτίριο.

Σε λειτουργία εκτός δικτύου το προαιρετικό STS μεταφέρει την τοποθεσία στην τροφοδοσία μπαταρίας όταν το δίκτυο αποτύχει. Η τυπική χωρητικότητα είναι 240-500 kW με μεγαλύτερες διαθέσιμες μονάδες και η μεταφορά είναι αρκετά γρήγορη ώστε ο εξοπλισμός πληροφορικής και τα συστήματα ελέγχου να παραμένουν σε λειτουργία αντί να κάνουν επανεκκίνηση.

Μηχανική Ασφαλείας και Πιστοποίηση

Οι μπαταρίες είναι πιστοποιημένες κατά CE και RoHS. Το πλήρες σύστημα φέρει τεκμηρίωση UN38.3 και MSDS για αποστολή και έγκριση τοποθεσίας.

Καταστολή πυρκαγιάς σε δύο στάδια: το αεροζόλ δρα στο επίπεδο της συσκευασίας ενώ η υπερφθοροεξανόνη προστατεύει τον όγκο του ντουλαπιού, αντιμετωπίζοντας τις δύο διαφορετικές κλίμακες αστοχίας.

Περίβλημα IP54 με το ηλεκτρικό διαμέρισμα διαχωρισμένο από το διαμέρισμα της μπαταρίας, έτσι ένα θερμικό συμβάν στο ένα δεν διαδίδεται μέσω του άλλου.

Κάθε πακέτο έχει διαβάθμιση χωρητικότητας και ταιριάζει με την εσωτερική αντίσταση πριν από τη συναρμολόγηση. Τα λανθασμένα κελιά σε μια σειρά 256 είναι η κλασική αιτία της πρόωρης απώλειας χωρητικότητας.

Ο έλεγχος μόνωσης και διηλεκτρισμού εκτελείται στο 100% των συναρμολογημένων συστημάτων, με τα αποτελέσματα να καταγράφονται με τον σειριακό αριθμό.

Ο φάκελος λειτουργίας επαληθεύεται σε θερμοκρασία 0°C έως +50°C και υγρασία έως 95% χωρίς συμπύκνωση.

Δημιουργία ακολουθίας στο εργοστάσιό μας στο Yueqing

1. Εισαγωγή κυψέλης — δειγματοληψία κάθε παρτίδας για χωρητικότητα και εσωτερική αντίσταση έναντι των δηλωμένων τιμών του προμηθευτή.

2. Ταξινόμηση και αντιστοίχιση κελιών — τα κελιά ταξινομούνται έτσι ώστε κάθε συμβολοσειρά να αποτελείται από μια στενή ζώνη απόδοσης.

3. Συναρμολόγηση PACK — συγκόλληση με ζυγό, καλωδίωση BMS και δοκιμή μόνωσης σε επίπεδο συσκευασίας.

4. Κατασκευή ντουλαπιών — λαμαρίνα κομμένη, μορφοποιημένη και συγκολλημένη, στη συνέχεια προεπεξεργασμένη και επικαλυμμένη με σκόνη.

5. Ενσωμάτωση — πακέτα, PCS, κλιματισμός, πυροσβεστική και EMS εγκατεστημένα και ενσύρματα στο ερμάριο.

6. Δοκιμή έναρξης λειτουργίας — πλήρης φόρτιση και εκφόρτιση στους 0,5 C με καταγραφή θερμοκρασίας και τάσης σε επίπεδο κυψέλης.

7. Προσομοίωση δικτύου — μεταφορά εντός και εκτός δικτύου επαληθευμένη έναντι προγραμματιζόμενης πηγής AC.

8. Συσκευασία — ντουλάπι στερεωμένο σε ενισχυμένη παλέτα, τοποθετημένες ενδείξεις κραδασμών και στη συνέχεια τοποθετημένο σε κιβώτιο για θαλάσσια μεταφορά.

Είναι τα 130kW/257kWh το σωστό μέγεθος;

Το μέγεθος ακολουθεί το προφίλ φορτίου σας, όχι την περιοχή του κτιρίου σας. Τραβήξτε δώδεκα μήνες δεδομένων μισής ώρας μετρητών και δείτε το σχήμα των κορυφών σας: πόσο ψηλά πάνω από τη γραμμή βάσης και για πόσο χρόνο. Ένα σύστημα 130kW/257kWh καλύπτει αιχμές έως 130kW με διάρκεια έως και δύο ώρες.

Εάν οι κορυφές σας είναι μικρότερες αλλά υψηλότερες - ας πούμε 250 kW για είκοσι λεπτά - χρειάζεστε περισσότερη ισχύ και λιγότερη ενέργεια και μια διαφορετική διαμόρφωση ταιριάζει καλύτερα. Εάν λειτουργούν όλη την ημέρα, αυτό το σύστημα θα αποφορτιστεί νωρίς και θα σας αφήσει εκτεθειμένους το απόγευμα.

Να είστε ειλικρινείς και για το τιμολόγιο. Όπου οι χρεώσεις ζήτησης είναι χαμηλές ή απουσιάζουν, το ξύρισμα αιχμής μόνο σπάνια αποδίδει μέσα σε εύλογο χρονικό διάστημα. Σε αυτήν την περίπτωση, η επιχειρηματική υπόθεση πρέπει να προέρχεται από εφεδρική αξία ή ηλιακή ιδιοκατανάλωση και θα προτιμούσαμε να το καθορίσουμε αυτό πριν δεσμευτείτε.

Τι να συγκρίνετε με άλλους προμηθευτές

Ζητήστε τη διάρκεια ζωής του κύκλου στους 0,5 C με το όριο συγκράτησης να αναφέρεται. Ένα σχήμα κύκλου χωρίς θερμοκρασία, ρυθμό και ποσοστό συγκράτησης δεν έχει νόημα.

Ρωτήστε τι πυροπροστασία περιλαμβάνεται σε επίπεδο συσκευασίας, όχι μόνο σε επίπεδο ντουλαπιού. Πολλά εισαγωγικά καλύπτουν μόνο ένα.

Ρωτήστε εάν η αναφερόμενη απόδοση είναι μετ' επιστροφής σε επίπεδο συστήματος ή μόνο στην πλευρά DC. Το δικό μας είναι 88% το μέγιστο στους 0,5 C, μετρημένο σε όλο το σύστημα.

Ρωτήστε για την ενσωμάτωση EMS με υπάρχοντες μετατροπείς και γεννήτριες φωτοβολταϊκών — η εκ των υστέρων τοποθέτηση ενός μη συμβατού EMS κοστίζει αργότερα από τον ίδιο τον ελεγκτή.

Εμπορικοί όροι: παραγωγή 25-35 εργάσιμες ημέρες για τυπικές διαμορφώσεις, 5 χρόνια εγγύηση, με εκτεταμένη κάλυψη διαθέσιμη κατόπιν παραγγελίας.

Αποστολή ντουλαπιού 2800 κιλών

Το ντουλάπι έχει διαστάσεις 1550 × 1268,5 × 2185 χιλιοστά και ζυγίζει 2800 κιλά, επομένως αποστέλλεται ως ενιαία μονάδα σε ενισχυμένη παλέτα με σκελετό από χάλυβα με σημεία ανύψωσης προσβάσιμα για περονοφόρο ανυψωτικό ή γερανό.

Δύο ντουλάπια χωρούν ένα δοχείο 20 ποδιών. πέντε έως έξι ταιριάζουν σε έναν κύβο ύψους 40 ποδιών ανάλογα με το στήριγμα. Οι μπαταρίες ταξινομούνται ως επικίνδυνα εμπορεύματα UN3480 για θαλάσσιες μεταφορές — εμείς χειριζόμαστε τη δήλωση και η έκθεση δοκιμής UN38.3 και το MSDS αποστέλλονται με τα έγγραφα.

Οι όροι είναι FOB Ningbo ή Shanghai, με διαθέσιμο CIF. Οι αεροπορικές μεταφορές δεν είναι πρακτικές σε αυτό το βάρος και την ταξινόμηση. Επιτρέψτε επιπλέον χρόνο για κράτηση επικίνδυνων εμπορευμάτων, κάτι που συνήθως προσθέτει μια εβδομάδα στο πρόγραμμα πλεύσης σε σύγκριση με το γενικό φορτίο.

Εγγύηση και μακροπρόθεσμη εξυπηρέτηση

Πενταετής εγγύηση που καλύπτει πακέτα μπαταριών, PCS, EMS, θερμική διαχείριση και πυρόσβεση ως πλήρες σύστημα.

Απομακρυσμένη παρακολούθηση μέσω CAN, Ethernet ή RS485, με προαιρετικό 4G. Μπορούμε να διαβάσουμε δεδομένα σε επίπεδο κυψέλης και να εντοπίσουμε μια αδύναμη μονάδα προτού επηρεάσει τη χωρητικότητα του συστήματος.

Συνιστάται ετήσια επίσκεψη σέρβις: αντικατάσταση φίλτρου αέρα, επιθεώρηση πυρόσβεσης, έλεγχος ροπής τερματικού και επαλήθευση χωρητικότητας.

Τα πακέτα αντικατάστασης διατηρούνται σε απόθεμα και αποστέλλονται εντός 5-7 εργάσιμων ημερών. Ένα μόνο αποτυχημένο πακέτο μπορεί να αντικατασταθεί χωρίς να τεθεί εκτός σύνδεσης ολόκληρο το ντουλάπι.

Διατίθεται εκτεταμένη εγγύηση σε οκτώ ή δέκα χρόνια κατά τη στιγμή της παραγγελίας, με τιμή που αντιστοιχεί στο αναμενόμενο προφίλ ποδηλασίας σας.

Λάθη εγκατάστασης και λειτουργίας

Λάθος: τοποθέτηση του ντουλαπιού σε τοίχο χωρίς διάκενο. Δεξιά: ακολουθήστε τα κενά εξαερισμού στο εγχειρίδιο. Τα αερόψυκτα συστήματα απορρίπτουν τη θερμότητα στον περιβάλλοντα αέρα και χρειάζονται χώρο για να το κάνουν.

Λάθος: ορισμός του ορίου ζήτησης από τον λογαριασμό ενός μήνα. Δεξιά: χρησιμοποιήστε δεδομένα διαστήματος δώδεκα μηνών. Οι εποχικές αιχμές είναι αυτές που προσελκύουν τους χειριστές.

Λάθος: υποθέτοντας ότι η μπαταρία καλύπτει ολόκληρη την τοποθεσία κατά τη διάρκεια μιας διακοπής. Δεξιά: μεγεθύνετε το κύκλωμα κρίσιμου φορτίου σας σκόπιμα. Τα 130 kW είναι σημαντικά αλλά δεν είναι απεριόριστα.

Λάθος: παράλειψη της ετήσιας αλλαγής φίλτρου για εξοικονόμηση κόστους. Δεξιά: η περιορισμένη ροή αέρα αυξάνει τη θερμοκρασία της κυψέλης και η αυξημένη θερμοκρασία είναι ο ταχύτερος τρόπος απώλειας χωρητικότητας.

Λάθος: εγκατάσταση όπου υπάρχει κίνδυνος πλημμύρας. Δεξιά: Το IP54 προστατεύει από τη σκόνη και το πιτσίλισμα, όχι από στάσιμο νερό. Ανυψώστε την πλίνθο εάν η τοποθεσία έχει ιστορικό πλημμύρας.

Τι αναφέρουν οι χειριστές

Ένα εργοστάσιο κλωστοϋφαντουργίας στην Προύσα της Τουρκίας ανέθεσε ένα από αυτά τα συστήματα στις αρχές του 2025 για τη διαχείριση των χρεώσεων ζήτησης από τις εκκινήσεις του αργαλειού. Ο ηλεκτρολόγος μηχανικός τους ανέφερε ότι η αιχμή της ζήτησης μειώθηκε κατά περίπου 90 kW τον πρώτο πλήρη μήνα τιμολόγησης και σημείωσε ότι το EMS χρειάστηκε μερικές εβδομάδες συντονισμού προτού ρυθμιστεί σωστά το όριο για το μοτίβο φορτίου του.

Ένας χειριστής ψυκτικής αποθήκευσης στο Ναϊρόμπι αγόρασε το σύστημα κυρίως για εφεδρικό αντί για ξύρισμα αιχμής. Τα σχόλιά τους ήταν πρακτικά: οι διακοπές του δικτύου που προηγουμένως σήμαιναν την εκκίνηση μιας γεννήτριας μέσα σε λίγα λεπτά περνούν τώρα απαρατήρητες, αν και μας ζήτησαν να προσαρμόσουμε το όριο συναγερμού χαμηλής SOC προς τα πάνω μετά από μια μεγάλη διακοπή λειτουργίας.

Ένας εμπορικός ιδιοκτήτης στο Καζακστάν που διατρέχει δύο ντουλάπια σε ένα συγκρότημα γραφείων σχολίασε τον θόρυβο του κλιματισμού — που ακούγονταν σε ένα παρακείμενο χώρο στάθμευσης αυτοκινήτων, τον οποίο δεν περίμεναν. Παρέχαμε μια προτεινόμενη διάταξη ακουστικής οθόνης αντί να τροποποιήσουμε τη μονάδα.

Συχνές Ερωτήσεις

Ε: Πόσο καιρό μπορεί να παρέχει 130 kW;

Α: Περίπου δύο ώρες από την πλήρη φόρτιση στους 0,5 C, δίνοντας 257 kWh χρησιμοποιήσιμες στο αναφερόμενο βάθος εκφόρτισης.

Ε: Λειτουργεί χωρίς το πλέγμα;

Α: Ναι, σε λειτουργία εκτός δικτύου με το προαιρετικό STS. Η τυπική χωρητικότητα μεταφοράς είναι 240-500 kW. μεγαλύτερο είναι προσαρμόσιμο.

Ε: Ποια είναι η πραγματική απόδοση μετ' επιστροφής;

Α: Μέγιστο 88% στους 0,5 C μετρημένο σε επίπεδο συστήματος, συμπεριλαμβανομένων των φορτίων μετατροπής και των βοηθητικών φορτίων.

Ε: Μπορεί να φορτίσει απευθείας από ηλιακή ενέργεια;

Α: Ναι, μέσω του EMS, που συντονίζει Φ/Β, μπαταρία, δίκτυο και γεννήτρια.

Ε: Πόσο καιρό θα διαρκέσουν οι μπαταρίες;

Α: Περισσότεροι από 8000 κύκλοι στους 0,5°C και στους 25°C με κατακράτηση τουλάχιστον 80%. Οι υψηλότερες θερμοκρασίες περιβάλλοντος το συντομεύουν.

Ε: Τι πιστοποιήσεις φέρει;

Α: CE και RoHS σε επίπεδο συσκευασίας, UN38.3 και MSDS για τον πλήρη εξοπλισμό.

Ε: Τι συντήρηση χρειάζεται;

Α: Ετήσια αλλαγή φίλτρου, έλεγχος πυρόσβεσης, επαλήθευση ροπής και δοκιμή χωρητικότητας. Περίπου μισή μέρα ανά ντουλάπι.

Ε: Ποιος είναι ο χρόνος παράδοσης;

Α: 25-35 εργάσιμες ημέρες για τυπικές διαμορφώσεις. Η προσαρμοσμένη ενσωμάτωση EMS ή οι μη τυπικές τάσεις χρειάζονται περισσότερο χρόνο.
