Οι εγκαταστάσεις αποθήκευσης ενέργειας μπαταριών μεγάλης κλίμακας περιλαμβάνουν παραδοσιακά εκτεταμένες εργασίες συναρμολόγησης επιτόπου, με κινδύνους προγραμματισμού, σφάλματα καλωδίωσης και εκτεταμένα χρονοδιαγράμματα θέσης σε λειτουργία για τις ομάδες του έργου.Utility-Scale Σύστημα αποθήκευσης ενέργειας δοχείων μπαταρίαςπαρέχει προ-δοκιμασμένες, εργοστασιακά ενσωματωμένες μονάδες αποθήκευσης κατηγορίας μεγαβάτ έτοιμες για επιτόπια τοποθέτηση και σύνδεση. Αυτό το άρθρο διερευνά τις παραλλαγές διπλής χωρητικότητας, την ενσωματωμένη αρχιτεκτονική ασφάλειας, τις ροές εργασιών κατασκευής, τα σχόλια των πραγματικών έργων και τα βασικά ζητήματα για προγραμματιστές και ομάδες EPC που αξιολογούν τα στοιχεία αποθήκευσης ενέργειας σε μορφή κοντέινερ.
Σε αυτήν τη σελίδα — Κάντε κλικ στους συνδέσμους για να μεταβείτε στην ενότητα

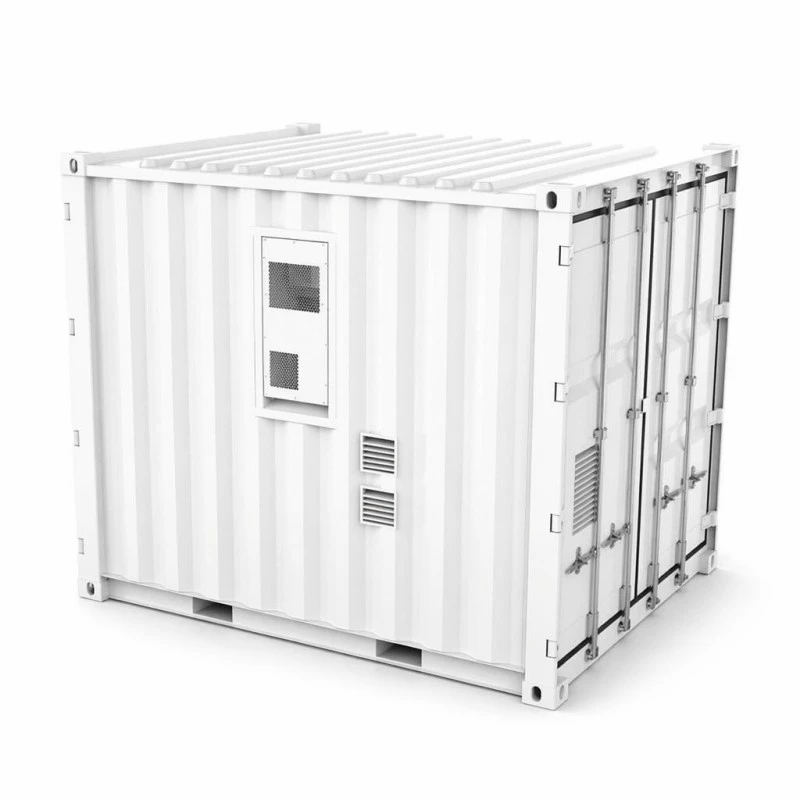

1. Τι φτάνει στο φορτηγό για έργα αποθήκευσης που βασίζονται σε εμπορευματοκιβώτια
Τα συμβατικά έργα αποθήκευσης μεγαβατώρας εκτελούν τις περισσότερες δραστηριότητες συναρμολόγησης επί τόπου. Τα πακέτα μπαταριών παραδίδονται σε παλέτες, οι δομές ραφιών τοποθετούνται τοπικά, μεγάλοι όγκοι καλωδίωσης πεδίου δρομολογούνται και συνδέονται και μεγάλο μέρος του χρονοδιαγράμματος θέσης σε λειτουργία καταναλώνεται για την επίλυση σφαλμάτων καλωδίωσης που παρουσιάστηκαν κατά την εγκατάσταση πεδίου.Utility-Scale Σύστημα αποθήκευσης ενέργειας δοχείων μπαταρίαςαντιστρέφει αυτήν την τυπική ακολουθία έργου.
Το πλήρες σετ μπαταριών, το υλικό θερμικής κυκλοφορίας με αερόψυξη, τα διπλά συγκροτήματα πυρόσβεσης και η πλήρης καλωδίωση παρακολούθησης είναι πλήρως ενσωματωμένα στις εργοστασιακές εγκαταστάσεις που βρίσκονται στο Yueqing. Κάθε υποσύστημα υποβάλλεται σε συνδυασμένη δοκιμή σε επίπεδο συστήματος πριν από την αποστολή εντός του περιβλήματος 3048*2438*2591 χιλιοστών. Μόλις παραδοθεί στις εγκαταστάσεις του έργου, τα συνεργεία του εργοταξίου τοποθετούν το κοντέινερ σε προετοιμασμένα μαξιλαράκια από σκυρόδεμα, περνούν την καλωδίωση από κάτω εισόδου DC προς το υλικό PCS και EMS του εργοταξίου και, στη συνέχεια, προχωρούν σε δραστηριότητες θέσης σε λειτουργία. Μετατοπίζοντας τη συναρμολόγηση και την επικύρωση συστήματος σε εργοστασιακές ροές εργασιών, αυτές οι κρίσιμες εργασίες δεν καταλαμβάνουν πλέον το χρονοδιάγραμμα κρίσιμης διαδρομής του έργου, αντιπροσωπεύοντας την πρόταση βασικής αξίας για την επιλογή μιας λύσης τύπου κοντέινερ έναντι συστημάτων αποθήκευσης που βασίζονται σε διακριτά rack.
2. Επισκόπηση παραλλαγής δύο χωρητικότητας και βασικές τεχνικές παράμετροι
Το ίδιο φυσικό αποτύπωμα κοντέινερ υποστηρίζει δύο διαφορετικές διαμορφώσεις ενεργειακής χωρητικότητας, 1060 kWh και 1215 kWh. Τα έργα πολιτικού μηχανικού, οι προδιαγραφές των μαξιλαριών από σκυρόδεμα και τα σχέδια ανύψωσης γερανού παραμένουν αμετάβλητα, ανεξάρτητα από το ποια παραλλαγή θα επιλεγεί, απλοποιώντας τις εργασίες προετοιμασίας του εργοταξίου πριν από την κατασκευή. Η αρχιτεκτονική συμβολοσειράς διαφέρει για κάθε διαμόρφωση: 48 πακέτα μπαταριών εφαρμόζουν τοπολογία 4P264S για 1060 kWh (ονομαστική 844,8 VDC) και 55 πακέτα εφαρμόζουν τοπολογία 5P242S που παρέχουν 1215 kWh (ονομαστική 774,4 VDC). Και οι δύο παραλλαγές διατηρούν την έξοδο εντός του ευρέως αποδεκτού παραθύρου λειτουργίας 680‑950VDC συμβατό με τις περισσότερες πλατφόρμες υλικού μεγάλης κλίμακας PCS.
Το τυπικό ρεύμα φόρτισης και εκφόρτισης βρίσκεται στα 200A και για τις δύο εκδόσεις που λειτουργούν με ρυθμό 0,5C, ευθυγραμμίζοντας την έξοδο από την πλευρά DC με τις τυπικές απαιτήσεις αρχιτεκτονικής διαύλου έργου. Η μέγιστη απόδοση σε επίπεδο συστήματος φτάνει το 88 τοις εκατό, μετρούμενη κατά τη διάρκεια ενός πλήρους κύκλου φόρτισης-εκφόρτισης, συμπεριλαμβανομένης της κατανάλωσης βοηθητικής ενέργειας και όχι των μετρήσεων μόνο της μπαταρίας. Η απόδοση του κύκλου ζωής υπερβαίνει τους 8000 κύκλους σε συνθήκες περιβάλλοντος 0,5 C και 25 βαθμούς Κελσίου, διατηρώντας ταυτόχρονα τουλάχιστον 80 τοις εκατό ενεργειακή χωρητικότητα και τα λειτουργικά εύρη θερμοκρασίας περιβάλλοντος μεταξύ 0°C και +50°C ταιριάζουν με τη θερμική διαχείριση του εσωτερικού κλιματισμού του δοχείου.
| Κατηγορία | Παράμετρος | Μοντέλο 1060 kWh | Μοντέλο 1215 kWh |
|---|---|---|---|
| DC Side | Ονομαστική χωρητικότητα | 1060 kWh | 1215 kWh |
| Τύπος κυττάρου | LFP 3,2V/314Ah | LFP 3,2V/314Ah | |
| Συμβολοσειρά συστήματος μπαταρίας | 4P264S | 5P242S | |
| Προδιαγραφή PACK | 70,4V314Ah | 70,4V314Ah | |
| ΟΧΙ. των ΣΥΣΚΕΥΩΝ | 48 ΤΕΜ | 55 ΤΕΜ | |
| Ονομαστική τάση | 844,8 VDC | 774,4 VDC | |
| Εύρος τάσης | 680~950VDC | 680~950VDC | |
| Τυπικό ρεύμα φόρτισης/εκφόρτισης | 200Α | 200Α | |
| Παράμετροι συστήματος | Αποδοτικότητα συστήματος | ΜΕΓΙΣΤΗ απόδοση 88% @0,5C / 1 Φόρτιση 1 Εκφόρτιση | ΜΕΓΙΣΤΗ απόδοση 88% @0,5C / 1 Φόρτιση 1 Εκφόρτιση |
| Διάρκεια ζωής συστήματος | >8000 Times(0,5C@25°C) Ποσοστό διατήρησης ενέργειας ≥ 80% | >8000 Times(0,5C@25°C) Ποσοστό διατήρησης ενέργειας ≥ 80% | |
| Μέθοδος καλωδίωσης | DC κάτω είσοδος | DC κάτω είσοδος | |
| Ποσοστό φόρτισης & εκφόρτισης | 0,5 CP | 0,5 CP | |
| Μέθοδος θερμικής διαχείρισης | Έξυπνο κλιματιστικό με ψύξη | Έξυπνο κλιματιστικό με ψύξη | |
| Πρωτόκολλο επικοινωνίας | CAN/Eth/RS485 (4G προαιρετικό) | CAN/Eth/RS485 (4G προαιρετικό) | |
| Σύστημα πυροπροστασίας | Αερόλυμα & Υπερφθοροεξανόνη | Αερόλυμα & Υπερφθοροεξανόνη | |
| Διαβάθμιση IP | IP54 | IP54 | |
| Μέγεθος προϊόντος | 3048*2438*2591 χλστ | 3048*2438*2591 χλστ | |
| Βάρος προϊόντος | 9500 κιλά | 10500 κιλά | |
| Περιβαλλοντικές Απαιτήσεις | Εύρος θερμοκρασίας λειτουργίας | 0°C~+50°C | 0°C~+50°C |
| Εύρος υγρασίας λειτουργίας | 0~95%RH (Χωρίς συμπύκνωση) | 0~95%RH (Χωρίς συμπύκνωση) | |
| Λειτουργικό υψόμετρο | 2000m (>2000m Deating) | 2000m (>2000m Deating) | |
| Πιστοποίηση | ΣΥΣΚΕΥΗ: CE ROHS UN38.3 MSDS | ΣΥΣΚΕΥΗ: CE ROHS UN38.3 MSDS | |
| Εγγύηση | 5 Χρόνια | 5 Χρόνια |
3. Στοχεύστε τοποθεσίες ανάπτυξης για κοντέινερ αποθήκευσης Utility-Scale
Πολλά σενάρια εφαρμογών πραγματικού κόσμου επωφελούνται από την προ-ενσωματωμένη αποθήκευση μπαταρίας σε κλίμακα μεγαβάτ. Τα βιομηχανικά πάρκα που αντιμετωπίζουν απογευματινές αιχμές φόρτωσης δύο έως τεσσάρων ωρών μπορούν να αξιοποιήσουν τα στοιχεία αποθήκευσης για να αλλάξουν τα πρότυπα κατανάλωσης ανάλογα με τα τιμολογιακά πλαίσια χρόνου χρήσης. Για τοποθεσίες που εξαρτώνται από γεννήτριες ντίζελ, μια παραλλαγή 1060 kWh μπορεί να διατηρήσει μέτρια βιομηχανικά φορτία σε τυπικά παράθυρα διακοπής λειτουργίας χωρίς πολύπλοκα logistics τροφοδοσίας καυσίμου.
Οι τοποθεσίες ανανεώσιμων πηγών ενέργειας, συμπεριλαμβανομένων των ηλιακών πάρκων και των αιολικών εγκαταστάσεων, χρησιμοποιούν αυτά τα εμπορευματοκιβώτια για να σταθεροποιήσουν την παραγωγή και να συλλάβουν την παραγωγή που διαφορετικά θα περιοριζόταν. Οι φορείς εκμετάλλευσης δικτύων διανομής μπορούν να αναβάλουν τις δαπανηρές αναβαθμίσεις υλικού του υποσταθμού εφαρμόζοντας το ξύρισμα αιχμής του τροφοδότη για περιορισμένες περιόδους λειτουργίας. Οι απομακρυσμένες τοποθεσίες εξόρυξης και τα έργα με βάση το νησί αντιπροσωπεύουν μια άλλη βασική εφαρμογή. Οι επιτόπιες αίθουσες μπαταριών που κατασκευάζονται για το σκοπό αυτό συχνά αποδεικνύονται μη πρακτικές, καθιστώντας την παράδοση κοντέινερ που έχει επικυρωθεί από το εργοστάσιο την πιο αξιόπιστη διαδρομή ανάπτυξης. Κατά την αξιολόγηση του υλικού αποθήκευσης για αυτές τις περιπτώσεις χρήσης μεγάλης κλίμακας,Utility-Scale Σύστημα αποθήκευσης ενέργειας δοχείων μπαταρίαςπαρέχει μια επιλογή έτοιμη για ανάπτυξη αποφεύγοντας την εκτεταμένη επιτόπια συναρμολόγηση συστήματος.
4. Ροή εργασιών για να φέρετε ένα προκατασκευασμένο έργο αποθήκευσης στο Διαδίκτυο
Η εκτέλεση του έργου ξεκινά με την προετοιμασία των πολιτικών έργων. Οι εργολάβοι κατασκευάζουν επίπεδα τσιμεντένια μαξιλάρια σχεδιασμένα για να χειρίζονται σημειακά φορτία 9500-10500 κιλών, εγκαθιστούν αυλάκια καλωδίων που οδηγούν προς τη θέση του δοχείου και διατηρούν επαρκή χώρο για τις λειτουργίες απόρριψης θερμότητας του κλιματιστικού.
Οι εργασίες ανύψωσης βασίζονται σε τυπικό υλικό κοντέινερ, συμπεριλαμβανομένων των γωνιακών χυτών. Οι ομάδες του έργου νοικιάζουν τυπικό εξοπλισμό εξάρτυσης ράβδων διασποράς, καταργώντας την απαίτηση για εξοπλισμό ανύψωσης που κατασκευάζεται κατά παραγγελία. Μια απλή λειτουργία τοποθέτησης γερανού τοποθετεί ολόκληρη τη μονάδα στην προετοιμασμένη βάση της.
Η θέση σε λειτουργία προχωρά σε τρεις διακριτές φάσεις μετά την τοποθέτηση. Οι τεχνικοί ολοκληρώνουν την καλωδίωση από την πλευρά DC μέσω των στυπιοθλίπτων καλωδίων εισόδου κάτω που συνδέονται με το υλικό PCS που παρέχεται από την τοποθεσία. Το επόμενο βήμα δημιουργεί χειραψίες επικοινωνίας μεταξύ του υλικού εσωτερικής παρακολούθησης κοντέινερ και των πλατφορμών EMS σε επίπεδο έργου, με διαθέσιμα CAN, Ethernet και RS485, παράλληλα με την προαιρετική λειτουργία απομακρυσμένης πρόσβασης 4G. Οι δραστηριότητες τελικής αποδοχής περιλαμβάνουν λειτουργική δοκιμή ρελέ προστασίας, επικύρωση κύκλου φόρτισης-εκφόρτισης 0,5 CP και επαλήθευση ακρίβειας αναφοράς SOC. Με την κατάλληλα ολοκληρωμένη προετοιμασία του πολιτικού σχεδίου, οι δραστηριότητες ανάθεσης που βασίζονται στον ιστότοπο απαιτούν γενικά δύο έως τρεις εργάσιμες ημέρες μετά την τοποθέτηση του κοντέινερ.
5. Ενσωματωμένη Αρχιτεκτονική Ασφαλείας και Τεκμηρίωση Πιστοποίησης
Τα διπλά ανεξάρτητα πυροσβεστικά μέσα αποτελούν κεντρικό στοιχείο σχεδιασμού ασφάλειας. Τα συστήματα αεροζόλ δρουν μέσα σε μεμονωμένα περιβλήματα συσκευασίας και ο παράγοντας υπερφθοροεξανόνης πλημμυρίζει το πλήρες εσωτερικό του δοχείου. Αυτή η στρατηγική διπλού πράκτορα αντιμετωπίζει θερμικά συμβάντα που συμβαίνουν σε διαφορετικές φυσικές κλίμακες, μια διαμόρφωση που ζητείται όλο και περισσότερο εντός των προδιαγραφών ασφάλισης για μεγάλες εγκαταστάσεις αποθήκευσης μπαταριών.
Το περίβλημα κοντέινερ με βαθμολογία IP54 με καλωδίωση DC εισόδου στο κάτω μέρος αντιστέκεται στην έκθεση στη βροχή και τη σκόνη επιτόπου, διατηρώντας τα σημεία διείσδυσης ηλεκτρικής ενέργειας χαμηλού προφίλ και καλά προστατευμένα. Οι μεμονωμένες μπαταρίες φέρουν τεκμηρίωση συμμόρφωσης CE και RoHS. Οι αποστολές πλήρους συστήματος περιλαμβάνουν έγγραφα UN38.3 και MSDS απαραίτητα για τις διεθνείς μεταφορές, τον εκτελωνισμό και τις απαιτήσεις ασφάλισης έργου.
Ο έξυπνος διαμορφωμένος εξοπλισμός αερόψυκτου κλιματιστικού διατηρεί τα συγκροτήματα μπαταριών εντός στενών ζωνών λειτουργίας θερμοκρασίας, αντί να χρησιμοποιεί απλό έλεγχο ανακύκλωσης on-off. Οι λειτουργικές προδιαγραφές ορίζουν συνθήκες περιβάλλοντος από 0°C έως +50°C, υγρασία 0-95% RH χωρίς συμπύκνωση, συν 2000 μέτρα μέγιστο υψόμετρο με υποχρεωτική μείωση απόδοσης πάνω από αυτό το υψόμετρο. Κάθε ολοκληρωμένο εμπορευματοκιβώτιο υποβάλλεται σε κύκλο φόρτισης-εκφόρτισης 0,5 CP με δεδομένα καταγραφής σε επίπεδο συσκευασίας που συλλέγονται μέσα στο εργοστάσιο, προτού σφραγιστούν οι πόρτες των εμπορευματοκιβωτίων για αποστολή προς τα έξω.
6. Ροή εργασιών παραγωγής οκτώ σταδίων μέσα στο εργοστάσιο παραγωγής Yueqing
7. Έλεγχος πραγματικότητας κρίσιμου μεγέθους για αποθήκευση σε κλίμακα κοντέινερ
Οι ομάδες έργου θα πρέπει να επιλέξουν τη διαμόρφωση παραλλαγής σύμφωνα με τις πραγματικές απαιτήσεις αποστολής αντί να επιλέγουν αυτόματα την επιλογή υψηλότερης ενεργειακής χωρητικότητας. Ενώ οι 1060 kWh και οι 1215 kWh μοιράζονται τις φυσικές διαστάσεις του δοχείου, οι ονομαστικές τάσεις διαύλου διαφέρουν σημαντικά. Οι ομάδες μηχανικών πρέπει να επαληθεύσουν ότι το υλικό PCS-στόχου υποστηρίζει πλήρως το παράθυρο λειτουργίας τάσης της επιλεγμένης μονάδας προτού οριστικοποιήσουν τις παραγγελίες αγοράς.
Τα αερόψυκτα θερμικά συστήματα έχουν καθορισμένα περιβαλλοντικά όρια. Τοποθεσίες που έχουν κανονικές θερμοκρασίες περιβάλλοντος άνω των +50°C ή τροπικές τοποθεσίες όπου οι συσκευές κλιματισμού λειτουργούν συνεχώς υπό μέγιστο φορτίο, μπορούν να επιτύχουν ανώτερη σταθερότητα θερμοκρασίας κυψέλης χρησιμοποιώντας εναλλακτικές λύσεις αποθήκευσης υγρόψυκτους. Οι προσφορές έργων περιλαμβάνουν ειλικρινή καθοδήγηση σχετικά με την περιβαλλοντική προσαρμογή και όχι μόνο τη συνέχιση της παράδοσης υλικού μετά την ανάπτυξη.
Το υλικό με μορφή κοντέινερ αντιπροσωπεύει κακή οικονομική προσαρμογή για συνολικές απαιτήσεις αποθήκευσης κάτω από περίπου 500 kWh. Τα προϊόντα αποθήκευσης σε κλίμακα ντουλαπιών προσφέρουν χαμηλότερο κόστος για τη μεταφορά, τις εργασίες γερανού και τις δραστηριότητες εγκατάστασης στο εργοτάξιο για απαιτήσεις μικρότερης χωρητικότητας, ενώ υπάρχουν εναλλακτικές σειρές προϊόντων για την αντιμετώπιση αυτών των κλιμάκων έργων.
8. Θέματα ανύψωσης, αποστολής και τελωνείων
Τα βάρη της μονάδας είναι 9500kg (1060kWh) και 10500kg (1215kWh). Η μεταφορά χρησιμοποιεί φορτηγά με επίπεδη επιφάνεια σε συνδυασμό με εξοπλισμό γερανού και στα δύο άκρα του ταξιδιού. Το υλικό του περονοφόρου ανυψωτικού οχήματος δεν διαθέτει επαρκή ονομαστική φόρτιση για αυτές τις μάζες. Τα σχέδια ξάρτια και η επιτόπια πρόσβαση γερανού χρειάζονται καθορισμό πριν από την άφιξη του φορτηγού στις εγκαταστάσεις προορισμού.
Επειδή τα συγκροτήματα μπαταριών είναι προφορτισμένα, αυτά τα εμπορευματοκιβώτια ταξινομούνται ως επικίνδυνα εμπορεύματα UN3480. Οι ομάδες κατασκευής παρέχουν πλήρεις αναφορές δοκιμών UN38.3, τεκμηρίωση MSDS και δηλώσεις συσκευασίας επικίνδυνων εμπορευμάτων. Οι υπεύθυνοι για το σχεδιασμό έργων θα πρέπει να προβλέπουν τον προϋπολογισμό περίπου μιας επιπλέον εβδομάδας προθεσμίας κράτησης προέλευσης-λιμένα σε σύγκριση με τις τυπικές αποστολές γενικού φορτίου.
Οι διαθέσιμοι εμπορικοί όροι περιλαμβάνουν FOB Ningbo ή Shanghai με επιλογές CIF κατόπιν αιτήματος. Κάθε κοντέινερ καταλαμβάνει χώρο συγκρίσιμο με μια σχισμή δοχείου ύψους 40 ποδιών. Η χερσαία μεταφορά εντός της χώρας απαιτεί εκκαθάριση διαδρομής για μονάδα πλάτους περίπου 3 μέτρων και βάρους άνω των 10 τόνων.
9. Εγγύηση, Συντήρηση χωρητικότητας και Υποστήριξη επιτόπου σέρβις
Μια πενταετής ολοκληρωμένη εγγύηση ισχύει για πακέτα, συγκροτήματα κλιματισμού, εξοπλισμό πυρόσβεσης και συστήματα παρακολούθησης ως ένα πλήρες σύστημα παράδοσης. Η απόδοση χωρητικότητας εγγυάται για ελάχιστη ονομαστική 80% διατήρηση ενέργειας που λειτουργεί σύμφωνα με τεκμηριωμένα προφίλ ανακύκλωσης 0,5C, με παρακολούθηση υποβάθμισης που αναφέρεται σε αρχεία καταγραφής βασικής γραμμής δοκιμής αποδοχής εργοστασίου.
Τα πακέτα μπαταριών υποστηρίζουν ροές εργασιών συντήρησης πεδίου αντικατάστασης. Τα μεμονωμένα πακέτα που έχουν υποστεί υποβάθμιση μπορούν να αντικατασταθούν μέσα σε λίγες ώρες εργασίας χωρίς να απαιτείται πλήρης αποσυναρμολόγηση του δοχείου ή χωρίς σύνδεση της υπόλοιπης σειράς της μπαταρίας. Η πρόσβαση απομακρυσμένης παρακολούθησης μέσω CAN / Ethernet / RS485 συν προαιρετική συνδεσιμότητα 4G επιτρέπει στις ομάδες υπηρεσιών να ανακτούν λειτουργικά σύνολα δεδομένων σε επίπεδο πακέτου, επιτρέποντας την έγκαιρη αναγνώριση της μετατόπισης χωρητικότητας προτού οι χειριστές παρατηρήσουν τις επιπτώσεις στην απόδοση.
Οι συνιστώμενες ετήσιες δραστηριότητες σέρβις περιλαμβάνουν καθαρισμό φίλτρου αέρα, επικύρωση πίεσης πυροσβεστικού παράγοντα, επανεπαλήθευση ροπής τερματικού και δοκιμές απόδοσης χωρητικότητας. Το ανταλλακτικό υλικό αποστέλλεται εντός πέντε έως επτά εργάσιμων ημερών κατόπιν απαίτησης.
10. Συνήθη λάθη προετοιμασίας τοποθεσίας που καθυστερούν τα χρονοδιαγράμματα του έργου
11. Σημειώσεις πεδίου πραγματικού κόσμου από παγκόσμιες αναπτύξεις μεγαβατώρες
Μια επιχείρηση ανάπτυξης ακινήτων που δραστηριοποιείται στην Τασκένδη του Ουζμπεκιστάν τοποθέτησε μια μονάδα 1060 kWh στα τέλη του 2024, υποστηρίζοντας ένα εμπορικό συγκρότημα που αξιοποιεί τις διαφορές τιμολογίων ημέρας-νύχτας. Οι μηχανικοί του έργου ανέφεραν ότι οι εργασίες δημιουργίας εσόδων ξεκίνησαν μόλις εννέα ημέρες μετά την ανύψωση της μονάδας εμπορευματοκιβωτίων από τη μεταφορά σε επίπεδο κρεβάτι. Οι εργασίες φυσικής εγκατάστασης προχώρησαν γρήγορα. το μεγαλύτερο μέρος του χρόνου που επενδύθηκε διατέθηκε σε εργασίες διαμόρφωσης παραμέτρων αντιστοίχισης παραμέτρων EMS που βασίζονται στο RS485.
Ένας κατασκευαστής ηλιακών έργων στο Ανταναναρίβο της Μαδαγασκάρης συνδύασε την παραλλαγή εμπορευματοκιβωτίων 1215 kWh μαζί με υπάρχοντα στοιχεία ενεργητικού φάρμας φωτοβολταϊκών. Τα σχόλια του ιστότοπου υπογράμμισαν τον αυξημένο φόρτο εργασίας του συστήματος ψύξης κάτω από τοπικές συνθήκες λειτουργίας νησιών υψηλής θερμότητας-κλίματος. Η ομάδα του έργου ζήτησε επίσημη τεκμηρίωση υποβάθμισης υψηλής θερμοκρασίας περιβάλλοντος προτού υποβάλει τις επόμενες παραγγελίες μονάδας.
Το προσωπικό του εργολάβου ορυχείων με έδρα το Αλμάτι του Καζακστάν ανέπτυξε μια μονάδα αποθήκευσης εμπορευματοκιβωτίων που παρέχει εφεδρική ισχύ για την υποδομή της μονάδας επεξεργασίας. Οι ηλεκτρολόγοι του εργοταξίου επαίνεσαν τη ροή εργασίας τοποθέτησης κοντέινερ με μία ανύψωση, ωστόσο σημείωσαν ότι τα εργοστασιακά τοποθετημένα μήκη ουράς καλωδίων επικοινωνίας απαιτούσαν προσαρμογή, καθώς οι διαδρομές αναγκαστικής τοποθέτησης στυπιοθλίπτη εισόδου καλωδίων εκτείνονται τέσσερα μέτρα περισσότερο από ό,τι αρχικά αναμενόταν.
Για αυτές και άλλες εγκαταστάσεις αποθήκευσης ενέργειας μεγάλης κλίμακας,AMPPALπρομηθεύει εργοστασιακά κατασκευασμένο υλικό αποθήκευσης κοντέινερ που εξυπηρετεί πολλές διεθνείς αγορές.
12. Συχνές Ερωτήσεις
Ποια είναι η βασική διαφορά μεταξύ των δύο παραλλαγών κοντέινερ;
Οι διαφορές βρίσκονται εντός της συνολικής χωρητικότητας αποθηκευμένης ενέργειας και της εσωτερικής αρχιτεκτονικής χορδών. Η παραλλαγή των 1060 kWh χρησιμοποιεί 48 πακέτα διαμορφωμένα ως 4P264S που παρέχουν ονομαστική 844,8 VDC. Η παραλλαγή των 1215 kWh χρησιμοποιεί 55 πακέτα διατεταγμένα ως 5P242S που παρέχουν ονομαστικά 774,4 VDC. Και οι δύο μοιράζονται ακριβώς τις ίδιες φυσικές διαστάσεις του εξωτερικού δοχείου.
Αυτή η μονάδα αποθήκευσης κοντέινερ περιλαμβάνει υλικό PCS;
Όχι. Αυτό το υλικό αντιπροσωπεύει στοιχείο αποθήκευσης μόνο από την πλευρά DC. Συνδέεται εξωτερικά σε συστήματα PCS ή EMS που παρέχονται από το έργο μέσω διασυνδέσεων CAN, Ethernet ή RS485. Η λειτουργία απομακρυσμένης πρόσβασης 4G μπορεί να επιλεγεί ως προαιρετική διαμόρφωση.
Πώς μεταφέρεται αυτή η μονάδα διεθνώς;
Αποστέλλει φορτίο επικίνδυνων εμπορευμάτων ταξινομημένο ως UN3480 μέσω φορτίου σε επίπεδο κρεβάτι ή εμπορευματοκιβωτίων. Παρέχεται πλήρης τεκμηρίωση αναφοράς δοκιμής UN38.3 και MSDS από την κατασκευαστική πλευρά.
Ποιες είναι οι τυπικές προδιαγραφές ρεύματος φόρτισης-εκφόρτισης;
Και οι δύο παραλλαγές κοντέινερ λειτουργούν με τυπικό ρεύμα φόρτισης-εκφόρτισης 200A που λειτουργεί με ρυθμό 0,5 CP και παραμένει εντός παραθύρου τάσης λειτουργίας 680‑950VDC.
Πόσος χρόνος διαρκεί συνήθως η επιτόπια θέση σε λειτουργία;
Υποθέτοντας ότι έχουν ολοκληρωθεί οι εργασίες πολιτικού και η προετοιμασία του μαξιλαριού, η καλωδίωση DC, οι χειραψίες επικοινωνίας και οι δοκιμές αποδοχής από μάρτυρες συνήθως καταλαμβάνουν δύο έως τρεις εργάσιμες ημέρες.
Ποια τιμή απόδοσης του συστήματος στον πραγματικό κόσμο μπορούν να περιμένουν οι ομάδες έργου;
Η μέγιστη απόδοση σε επίπεδο συστήματος φτάνει το 88 τοις εκατό σε λειτουργία υπό συνθήκες 0,5 C, μετρούμενη σε μια πλήρη φόρτιση συν κύκλο αποφόρτισης και περιλαμβάνει όλες τις μετρήσεις τροφοδοσίας του βοηθητικού συστήματος και όχι μόνο τις μετρήσεις της μπαταρίας.
Ποια είναι η τυπική απόδοση κύκλου ζωής;
Περισσότεροι από 8000 κύκλοι κάτω από ρυθμό 0,5 C σε περιβάλλον 25 βαθμών Κελσίου, διατηρώντας τουλάχιστον το 80 τοις εκατό διατήρηση ενέργειας. Οι συνθήκες της τοποθεσίας υψηλότερης θερμοκρασίας μειώνουν την πρακτική εφικτή απόδοση του κύκλου ζωής.
Ποιος χρόνος παράδοσης ισχύει για το υλικό αποθήκευσης κοντέινερ με τυπικές προδιαγραφές;
Κύκλος παραγωγής τριάντα έως σαράντα εργάσιμων ημερών για μονάδες τυπικών προδιαγραφών. Οι δραστηριότητες κρατήσεων επικίνδυνων εμπορευμάτων στο λιμάνι προέλευσης προσθέτουν περίπου μία επιπλέον εβδομάδα στα συνολικά χρονοδιαγράμματα του προγράμματος απόπλου.
