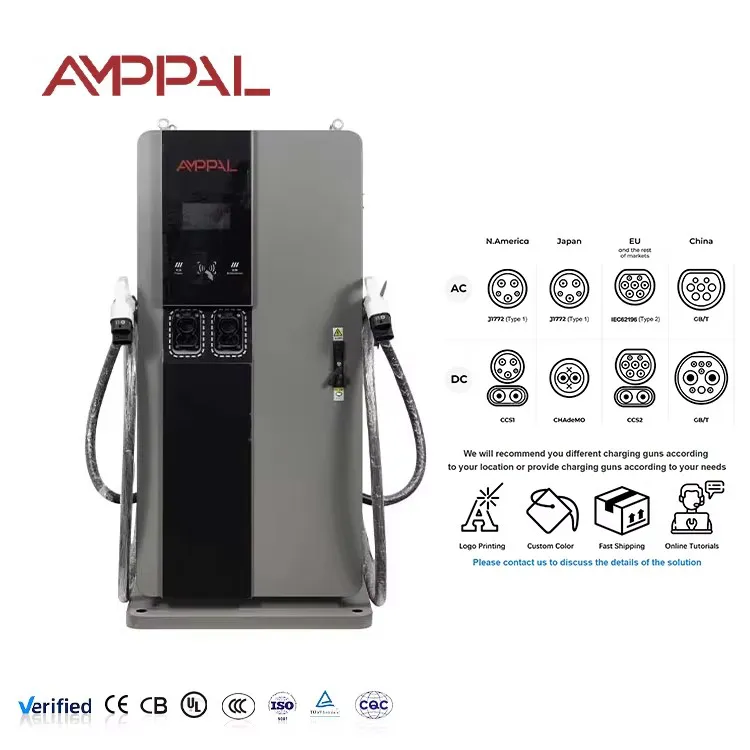

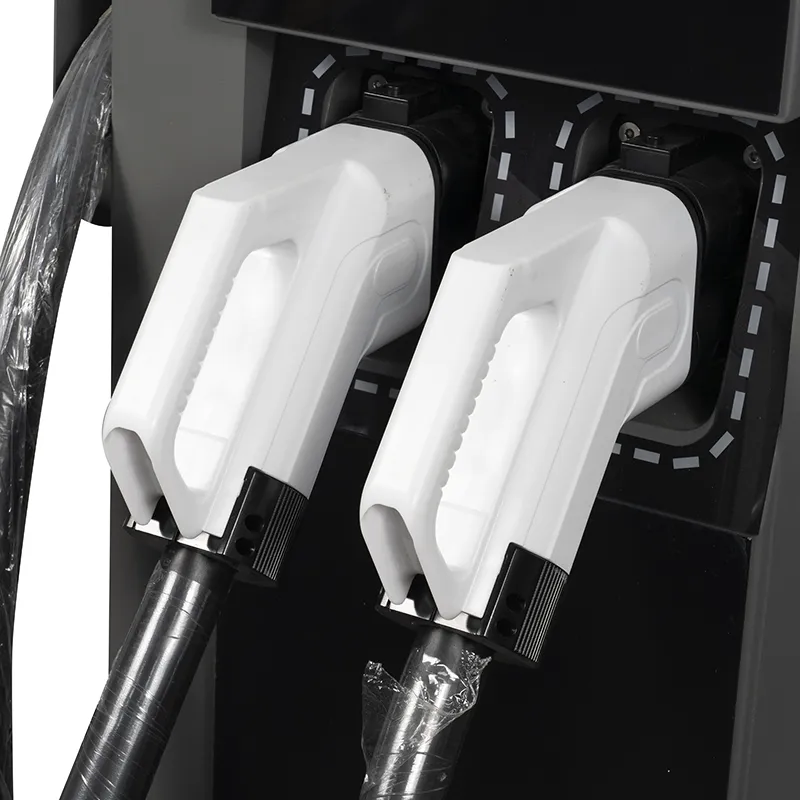

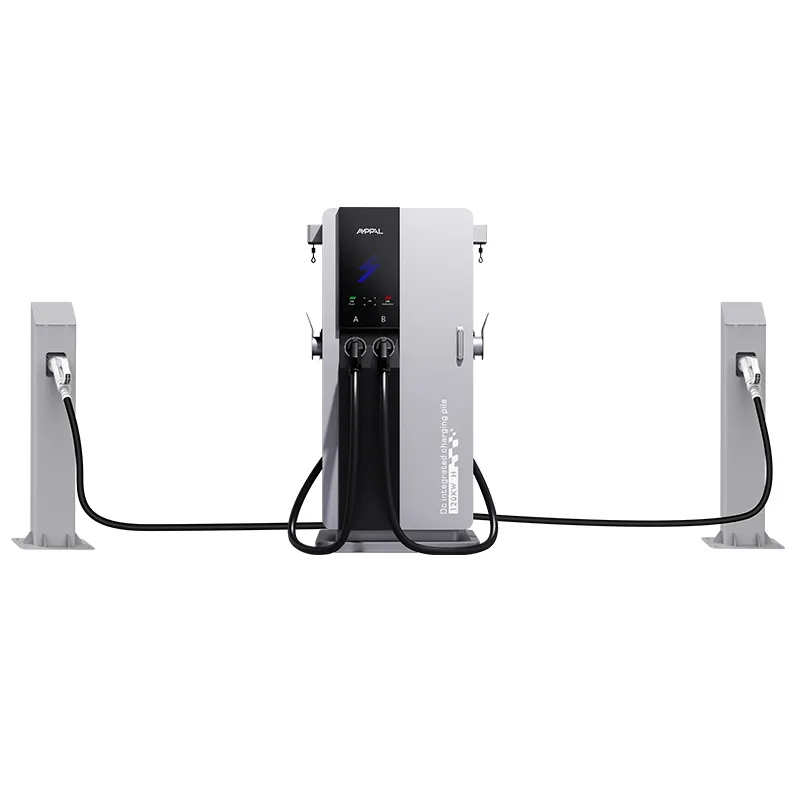

Ενσωματωμένος φορτιστής DC EV υψηλής ταχύτητας 160 kW για φόρτιση λεωφορείων και στόλου

Η συσκευασία 160 kW σε έναν πύργο πλάτους 750 mm είναι πρώτα ένα πρόβλημα θερμότητας

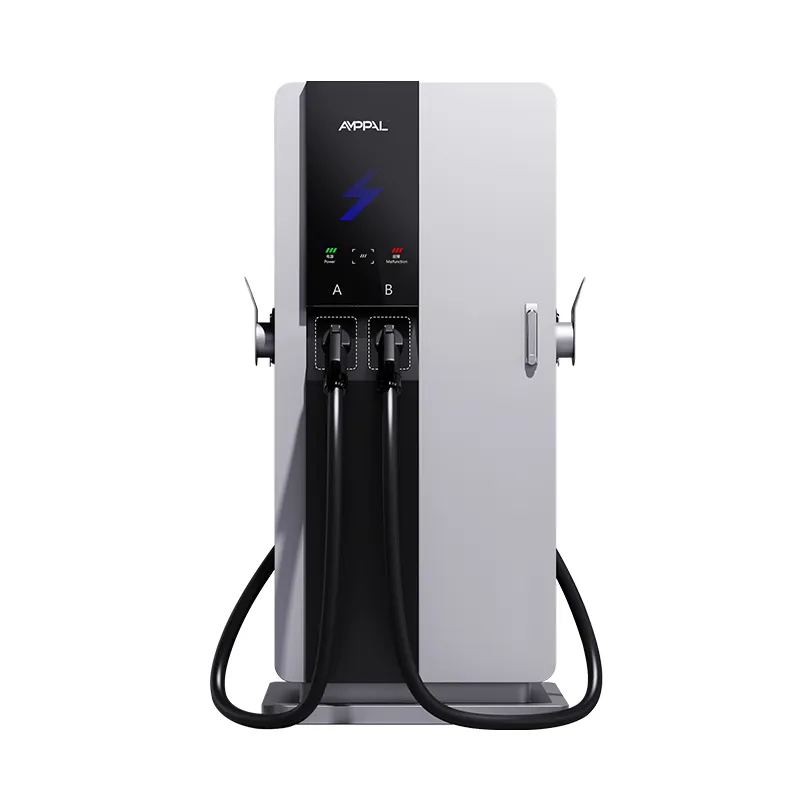

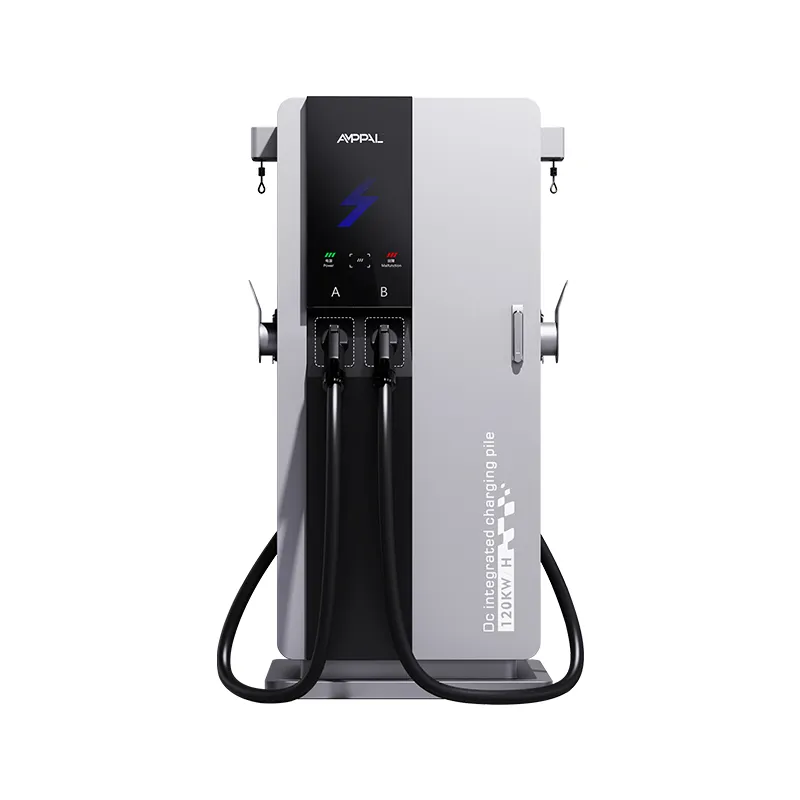

Ο καθένας μπορεί να βιδώσει 160 kW μονάδων σε ένα μεγάλο ντουλάπι. Το δύσκολο είναι να το κάνεις σε έναν πύργο με το πλάτος μιας πόρτας. Το AF-DC-160-Y-B-O-3/4/5-H έχει ύψος 1700 mm σε βάση 750 × 550 mm και διαθέτει μια βαθμίδα ανορθωτή 160 kW σε ψύξη με εξαναγκασμένο αέρα — χωρίς βρόχο υγρού, χωρίς ψύκτη, χωρίς απόθεμα ψυκτικού.

Το ερώτημα της μηχανικής δεν ήταν ποτέ εάν υπάρχουν οι μονάδες - είναι πώς να μετακινήσετε τη σπατάλη θερμότητας από ένα σώμα τόσο μικρό χωρίς να πνίξετε τη ροή του αέρα ή να μαγειρέψετε τα ηλεκτρονικά. Η απάντηση είναι μια κατακόρυφη διαδρομή αέρα, η κλιμακωτή τοποθέτηση της μονάδας και η λογική μείωσης που προστατεύει το υλικό σε υπερβολική ζέστη.

Σε κανονικές συνθήκες, η μονάδα αποδίδει την πλήρη ονομαστική της ισχύ 160 kW και αναφέρει τη θερμική της κατάσταση μέσω OCPP, ώστε οι χειριστές να βλέπουν προβλήματα προτού γίνουν σφάλματα.

Οι Θερμικές Επιλογές Που Κάνουν Πιθανό τα Συμπαγή 160 kW

Μια κατακόρυφη διαδρομή ψύξης: ο αέρας εισέρχεται στις πλευρικές εισαγωγές χαμηλά και εξέρχεται από την κορυφή, έτσι η θερμότητα αυξάνεται με τη ροή αέρα αντί να λιμνάζει μέσα.

Η κλιμακωτή διάταξη της μονάδας δημιουργεί ένα εφέ καμινάδας. κάθε μονάδα έχει τη δική της ζώνη εισαγωγής αντί να πολεμά τους γείτονές της για αέρα.

Έλεγχος ανεμιστήρα με βάση τη θερμοκρασία: οι ανεμιστήρες είναι ρελαντί σε χαμηλό φορτίο και ράμπα μόνο όταν το απαιτεί η θερμότητα, γεγονός που διατηρεί την κανονική λειτουργία αθόρυβη.

Λογική υποβάθμισης με δημοσιευμένη καμπύλη: η έξοδος μειώνεται σε υπερβολική θερμότητα περιβάλλοντος αντί να κλείνει και επανέρχεται όταν πέφτουν οι θερμοκρασίες.

Το πλήρες εύρος λειτουργίας -25°C έως +50°C διατηρεί την ονομαστική ισχύ 160 kW σε κανονικές συνθήκες, όχι μόνο στους 20°C σε εργαστήριο.

Δεν υπάρχει βρόχος υγρού για διαρροή: ο εξαναγκασμένος αέρας αφαιρεί πλήρως τις λειτουργίες αστοχίας του ψυκτικού υγρού, της αντλίας και του σωλήνα.

Τεχνικές Προδιαγραφές

Εργοστασιακές προδιαγραφές του AF-DC-160-Y-B-O-3/4/5-H ακριβώς όπως αποστέλλεται.

Απαιτητικές τοποθεσίες όπου το συμπαγές 160 kW κερδίζει τη διατήρησή του

Αστικές γωνίες γρήγορης φόρτισης: Συνεδρίες 160 kW σε μικρό αποτύπωμα, σε γη όπου δεν θα χωρούσε ποτέ ένα split σύστημα.

Λιανικό εμπόριο δίπλα σε αυτοκινητόδρομο: σύντομες στάσεις 15–30 λεπτών για οδηγούς που δεν θέλουν μια πλήρη αναμονή.

Εταιρικοί χώροι στάθμευσης: ταχεία αλλαγή των ηλεκτρικών οχημάτων των εργαζομένων μεταξύ συναντήσεων και βάρδιων.

Ζώνες απόρριψης αεροδρομίων και σταθμών: υψηλός κύκλος εργασιών σε συμπαγές αποτύπωμα με διάκενο από θόλο.

Αναβάθμιση ναυπηγείων στόλου από 60–80 kW: περισσότερη ενέργεια ανά βάρδια από τον ίδιο αριθμό θέσεων στάθμευσης.

Ροή αέρα, Μείωση και την καμπύλη εξόδου -25°C έως +50°C

Η ψύξη ξεκινά από το κάτω μέρος: δύο πλευρικές εισαγωγές τροφοδοτούν ένα plenum που διανέμει τον αέρα στις μπροστινές όψεις της μονάδας και οι ανεμιστήρες που τοποθετούνται στο επάνω μέρος τραβούν τον ζεστό αέρα προς τα έξω. Οι εσωτερικοί αγωγοί έχουν μέγεθος ώστε κάθε σειρά μονάδων να βλέπει περίπου ίση ροή — η κλασική αστοχία των μικρών ντουλαπιών είναι μια ζεστή σειρά και η γεωμετρία του αγωγού υπάρχει για να αποτρέψει ακριβώς αυτό.

Η υποβάθμιση είναι καμπύλη, όχι γκρεμός. Μεταξύ -25°C και περίπου 40°C περιβάλλοντος, η μονάδα αποδίδει τα πλήρη 160 kW. πάνω από αυτό, η έξοδος μειώνεται σταδιακά για να προστατεύσει τα ηλεκτρονικά και στη συνέχεια ανεβαίνει πίσω καθώς πέφτει η θερμοκρασία. Η καμπύλη είναι τυπωμένη στο εγχειρίδιο, ώστε να μπορείτε να σχεδιάζετε για το κλίμα σας αντί να μαντεύετε.

Η θερμική τηλεμετρία ρέει πάνω από το OCPP: η θερμοκρασία εισαγωγής, οι θερμοκρασίες της μονάδας και η ταχύτητα του ανεμιστήρα είναι όλα ορατά από απόσταση, επομένως ένα μπλοκαρισμένο φίλτρο εμφανίζεται στα αρχεία καταγραφής προτού γίνει σφάλμα. Αυτή η μεμονωμένη δυνατότητα έχει εξοικονομήσει από τους μηχανικούς σέρβις περισσότερες επισκέψεις στον ιστότοπο από οποιοδήποτε άλλο χαρακτηριστικό της μονάδας.

Συστήματα δοκιμών που αποδεικνύουν τη θερμική σχεδίαση

Η δοκιμή τύπου εκτελεί τη μονάδα με πλήρη ισχύ 160 kW μέσα σε ένα θάλαμο 50°C για να επικυρώσει την καμπύλη μείωσης από άκρο σε άκρο.

Η θερμική απεικόνιση κατά τη διάρκεια της δοκιμής φορτίου ελέγχει κάθε σειρά μονάδων για καυτά σημεία πριν από την αποστολή της μονάδας.

Ψεκασμός αλατιού 96 ωρών στο περίβλημα, συμπεριλαμβανομένων των γρίλιων εισαγωγής.

Επίπεδα φόρτωσης κύκλων καύσης 48 ωρών παραγωγής για να ασκείται ο έλεγχος του ανεμιστήρα σε όλο το εύρος του.

Δοκιμή κραδασμών σε βάσεις στήριξης μονάδων και συγκροτήματα ανεμιστήρων για επιβίωση κατά την παράδοση και τον ανώμαλο χειρισμό στο χώρο.

Οι μονάδες βαθμολογούνται εσωτερικά από -30°C έως +55°C. η πλήρης μονάδα καθορίζεται -25°C έως +50°C.

Κατασκευή της σειράς 3 160 kW: Μονάδες, αγωγοί και ροπή

Βήμα 1. Το φύλλο χάλυβα έχει προφίλ λέιζερ και το κέλυφος συγκολλάται με ρομπότ, με ανοίγματα ροής αέρα κομμένα με την ίδια λειτουργία.

Βήμα 2. Η διαμόρφωση γίνεται στα φρένα TRUMPF. το κέλυφος στη συνέχεια προεπεξεργάζεται, επικαλύπτεται και ωριμάζει.

Βήμα 3. Το συγκρότημα εσωτερικού αγωγού τοποθετείται πρώτα —πριν από τα ηλεκτρονικά— επειδή η διαδρομή ροής αέρα καθορίζει οτιδήποτε άλλο.

Βήμα 4. Οι μονάδες ανορθωτή τοποθετούνται σε κλιμακωτές σειρές με βίδες θερμικής ένωσης και ελεγχόμενης ροπής.

Βήμα 5. Η βαθμίδα εισόδου AC και η προστασία από υπερτάσεις είναι καλωδιωμένες στη γραμμή AC.

Βήμα 6. Το HMI, ο ελεγκτής και η συστοιχία ανεμιστήρων είναι εγκατεστημένα και ενσύρματα στη γραμμή DC.

Βήμα 7. Η δοκιμή φορτίου στα 160 kW καταγράφει θερμοκρασίες, ροή αέρα και απόδοση ανά μονάδα.

Βήμα 8. Καύση 48 ωρών και στη συνέχεια τελική επιθεώρηση. Οι σωρευτικές αποστολές ξεπέρασαν το ένα εκατομμύριο μονάδες το 2024.

Πριν καθορίσετε ένα συμπαγές 160 kW: Ελέγξτε αυτά τα τρία πράγματα

Πρώτον, ο τροφοδότης. Τα 160 kW στα 380 V αντλούν περίπου 240 A ανά φάση πριν από το περιθώριο, επομένως επιβεβαιώστε την υπηρεσία με τη λίστα ελέγχου δεδομένων τοποθεσίας μας. Εάν ο ιστότοπος δεν μπορεί να το παρέχει, η μονάδα θα μειωθεί ή θα απενεργοποιηθεί και έχετε πληρώσει για ρεύμα που δεν μπορείτε να χρησιμοποιήσετε.

Δεύτερον, το κλίμα. Η δημοσιευμένη καμπύλη μείωσης σάς λέει τι να περιμένετε σε ένα καλοκαίρι 45°C. Τοποθεσίες άνω των 50°C περιβάλλοντος θα πρέπει να μας μιλήσουν για το εύρος υγρόψυκτου, γιατί ο εξαναγκασμένος αέρας έχει τα όριά του και θα το πούμε ξεκάθαρα.

Τρίτον, η κάθαρση εισαγωγής. Το εγχειρίδιο καθορίζει ελεύθερο χώρο γύρω από τις πλευρικές εισαγωγές και ένας πύργος σφηνωμένος σε μια γωνία θα ζεσταίνεται και θα μειώνεται ακριβώς τη στιγμή που τον χρειάζεστε περισσότερο. Και αν το σχέδιο διατηρείται 160 kW για ώρες φόρτισης φορτηγού, ένα μεγαλύτερο ντουλάπι ή ένα σύστημα split είναι η τίμια επιλογή.

Γιατί τα συμπαγή 160 kW της AMPPAL κερδίζουν ένα μεγαλύτερο κουτί για πολλούς ιστότοπους

Το ίδιο μαξιλαράκι 750 × 550 mm με την υπόλοιπη Σειρά 3, επομένως η μετακίνηση έως τα 160 kW δεν σημαίνει νέα έργα πολιτικού.

Αερόψυξη χωρίς απόθεμα ψυκτικού υγρού, χωρίς συντήρηση της αντλίας και χωρίς κίνδυνο διαρροής — ένα πραγματικό πλεονέκτημα σε ζεστές, σκονισμένες αγορές όπου ένας βρόχος ψυκτικού υγρού είναι ένα άλλο πράγμα που πρέπει να σπάσει.

Παράδοση 15–20 εργάσιμων ημερών μετά την έγκριση της κλήρωσης. MOQ από ένα δοχείο.

Τα πιστοποιητικά CE, TUV, UL και CB περιλαμβάνονται στην προσφορά.

Θερμική τηλεμετρία ορατή εξ αποστάσεως, με την υποστήριξη μιας ομάδας που εκτελεί 200+ δικούς της σταθμούς.

Κλουβί και μεταφορά Πύργου 160 kW με ευαίσθητα ηλεκτρονικά

Ο ενσωματωμένος φορτιστής DC EV υψηλής ταχύτητας 160 kW για φόρτιση λεωφορείων και στόλου μεταφέρεται σε όρθια θέση σε ένα κουτί με χαλύβδινο πλαίσιο μεγέθους για το σώμα 1700 mm, με εσωτερική επένδυση γύρω από τις εξόδους του ανεμιστήρα και το HMI. Ο σύνδεσμος και το καλώδιο ταξιδεύουν σε ξεχωριστό κουτί με επένδυση μέσα στο κιβώτιο.

Τα κιβώτια φέρουν μόνο όρθια σημάδια χειρισμού και το σχέδιο φόρτωσης συνοδεύει την προσφορά, ώστε το σχέδιο κοντέινερ να ταιριάζει με την παραγγελία. Οι δοκιμαστικές αποστολές LCL κανονίζονται κατόπιν αιτήματος.

Οι όροι είναι FOB Ningbo ή CIF στον προορισμό. Το τιμολόγιο, η λίστα συσκευασίας, η φορτωτική, το πιστοποιητικό προέλευσης και οι εκθέσεις δοκιμών εκδίδονται εντός 3 εργάσιμων ημερών από τη φόρτωση.

Σέρβις και ανταλλακτικά για τη θερμική-κρίσιμη συμπαγή μονάδα

2 χρόνια τυπική εγγύηση που καλύπτει τις μονάδες, τους ανεμιστήρες και τον ελεγκτή.

Τα κιτ ανεμιστήρα και τα ανταλλακτικά μονάδων διασταυρώνονται εντός 5 εργάσιμων ημερών.

Ανασκόπηση απομακρυσμένου αρχείου καταγραφής θερμότητας: μπορούμε να εντοπίσουμε ένα μπλοκαρισμένο φίλτρο ή έναν ανεμιστήρα που αποτυγχάνει πριν ενεργοποιήσει τη μονάδα.

Ένα πρόγραμμα αντικατάστασης φίλτρου παρέχεται με το εγχειρίδιο, ρυθμισμένο για περιβάλλοντα με σκόνη.

Ενημερώσεις υλικολογισμικού over the air, συμπεριλαμβανομένου του ελέγχου του ανεμιστήρα και των βελτιώσεων υποβάθμισης.

Σημειώσεις εγκατάστασης που προστατεύουν τη διαδρομή ψύξης

Λάθος: μπλοκάρισμα των πλαϊνών εισαγωγών με ζαρντινιέρες ή σήμανση. Δεξιά: κρατήστε τις ζώνες εκκαθάρισης στο εγχειρίδιο πάντα καθαρές.

Λάθος: αγνόηση της προειδοποίησης φίλτρου στα αρχεία καταγραφής. Δεξιά: καθαρίστε ή αντικαταστήστε το φίλτρο σύμφωνα με το χρονοδιάγραμμα, επειδή η καμπύλη μείωσης εξαρτάται από αυτό.

Λάθος: τοποθέτηση του πύργου έτσι ώστε η καυτή εξάτμισή του να φυσάει κατευθείαν στην εισαγωγή ενός γείτονα. Δεξιά: κλιμακώστε τους πύργους έτσι ώστε η έξοδος μιας μονάδας να μην τροφοδοτεί ποτέ την είσοδο μιας άλλης μονάδας.

Λάθος: αναμένετε πλήρη 160 kW κατά τη διάρκεια ενός καύσωνα 48°C. Δεξιά: χρησιμοποιήστε τη δημοσιευμένη καμπύλη μείωσης για να ορίσετε τις προσδοκίες περιόδου σύνδεσης για ακραίες ημέρες.

Λάθος: υποθέτοντας ότι οι οπαδοί είναι σπασμένοι επειδή είναι ήσυχοι. Δεξιά: οι αθόρυβοι ανεμιστήρες σε χαμηλό φορτίο λειτουργούν. ο θόρυβος αυξάνεται μόνο με τη θερμότητα.

Σχόλια μηχανικών για το συμπαγές 160 kW στο πεδίο

Ένας μηχανικός αποθήκης στο Αλμάτι του Καζακστάν διαχειρίζεται τρεις πύργους για έναν στόλο παράδοσης. Οι χειμερινές θερμοκρασίες πέφτουν κάτω από την βαθμολογία της μονάδας, ωστόσο οι φορτιστές έχουν παραδώσει πλήρεις συνεδρίες σε δύο χειμώνες με μόνο προγραμματισμένες αλλαγές φίλτρων. το παράπονο είναι ότι η οθόνη αφής αργεί να ανταποκριθεί με χοντρά γάντια.

Ένας χειριστής πρατηρίου καυσίμων στο Μπακού του Αζερμπαϊτζάν εγκατέστησε έναν πύργο το 2025. Τον συγκρίνει με το ερμάριο 160 kW ενός ανταγωνιστή, το διπλάσιο του αποτυπώματος, και ο σχεδιασμός της ροής αέρα αντέχει σε 40°C τα καλοκαίρια. Το παράπονο είναι ότι η επάνω εξάτμιση αναδεύει τη σκόνη σε μια γειτονική νησίδα αντλίας, έτσι πρόσθεσαν έναν μικρό εκτροπέα.

Ένας μηχανικός εμπορικού κέντρου στο Ντουμπάι των ΗΑΕ διευθύνει τη μονάδα σε έναν καλυμμένο, κλιματιζόμενο κόλπο. Το δροσερό εσωτερικό περιβάλλον επιτρέπει στο μηχάνημα να έχει πλήρη απόδοση ακόμα και το καλοκαίρι, και ο θόρυβος του ανεμιστήρα μέσα στο κτίριο παραμένει αρκετά χαμηλός για τον επάνω όροφο λιανικής. το μόνο τους αίτημα ήταν μεγαλύτερη περίοδος διατήρησης των απομακρυσμένων θερμικών κορμών.

Συχνές ερωτήσεις: Θερμική απόδοση του συμπαγούς φορτιστή 160 kW

Ε: Η μονάδα έχει πραγματικά 160 kW σε έναν συμπαγή πύργο;

Α: Ναι, σε κανονικές συνθήκες περιβάλλοντος. η καμπύλη μείωσης στο εγχειρίδιο δείχνει ακριβώς πώς συμπεριφέρεται η έξοδος σε υπερβολική ζέστη.

Ε: Είναι υγρόψυκτο;

Α: Όχι, είναι αναγκασμένος αέρας. Αυτό αφαιρεί τον κίνδυνο ψυκτικού υγρού, αντλιών και διαρροής, με την τιμή μιας καμπύλης μείωσης σε ακραία περιβάλλοντα.

Ε: Πόση άδεια χρειάζεται;

Α: Το εγχειρίδιο καθορίζει ελεύθερο χώρο γύρω από τις πλευρικές εισαγωγές και πάνω από την επάνω εξάτμιση — συνήθως κάτω από ένα μέτρο σε κάθε πλευρά.

Ε: Τι συμβαίνει στους 50°C περιβάλλοντος;

A: Η μονάδα μειώνει την έξοδο σύμφωνα με τη δημοσιευμένη καμπύλη αντί να σβήσει και ανακάμπτει καθώς πέφτει η θερμοκρασία.

Ε: Πόσο συχνά αντικαθίστανται τα φίλτρα;

Α: Κάθε 3-6 μήνες σε κανονικές τοποθεσίες, πιο συχνά σε περιβάλλοντα με σκόνη. τα κούτσουρα προειδοποιούν όταν πέσει η ροή αέρα και η αντικατάσταση είναι μια εργασία 15 λεπτών.

Ε: Μπορεί να φορτίσει φορτηγά;

Α: Επιβατικά EV και ελαφρά φορτηγά κυρίως. Οι συνεχείς κύκλοι βαρέων φορτηγών τραβούν τη θερμότητα για ώρες και η υγρόψυκτη σειρά μας εξυπηρετεί καλύτερα αυτές τις τοποθεσίες.

Ε: Ποια είναι η απαίτηση τροφοδότη;

Α: Στα 380V, περίπου 240Α ανά φάση πριν από το περιθώριο. επιβεβαιώστε την υπηρεσία με τη λίστα ελέγχου δεδομένων τοποθεσίας μας.

Ε: Τι περιλαμβάνει η εγγύηση;

Α: Δύο χρόνια σε όλες τις μονάδες ισχύος, τους ανεμιστήρες ψύξης και τον πίνακα ελέγχου. Οι ανεμιστήρες είναι το στοιχείο φθορά σε ένα συμπαγές ντουλάπι 160 kW και καλύπτονται.
