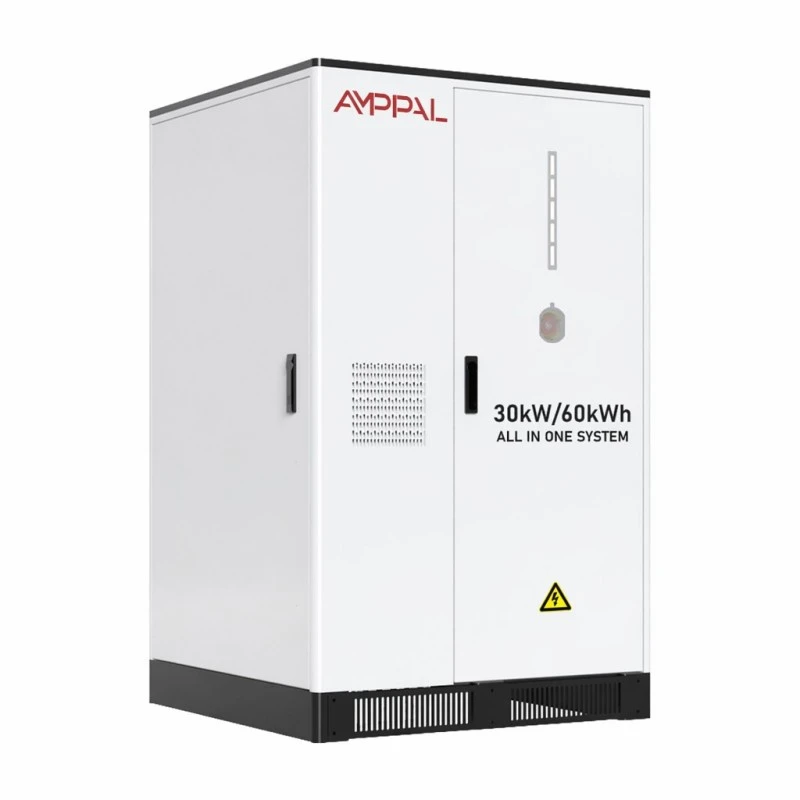

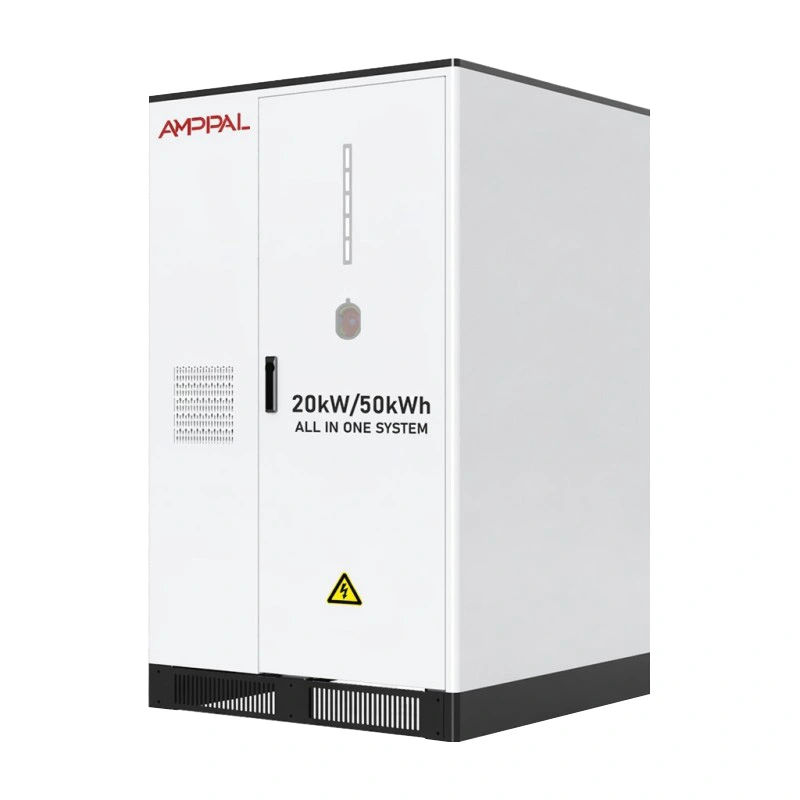

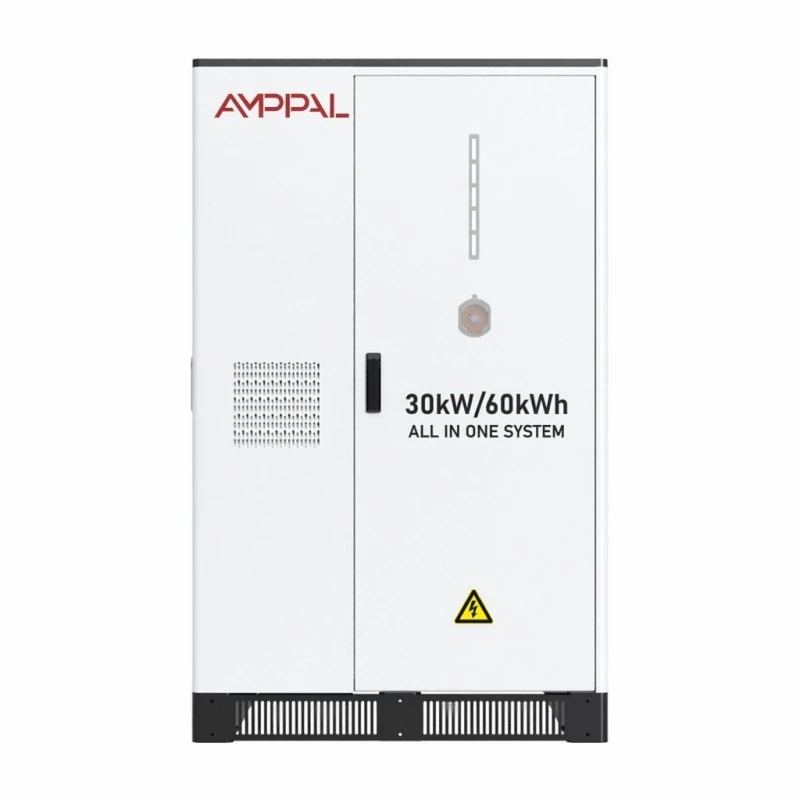

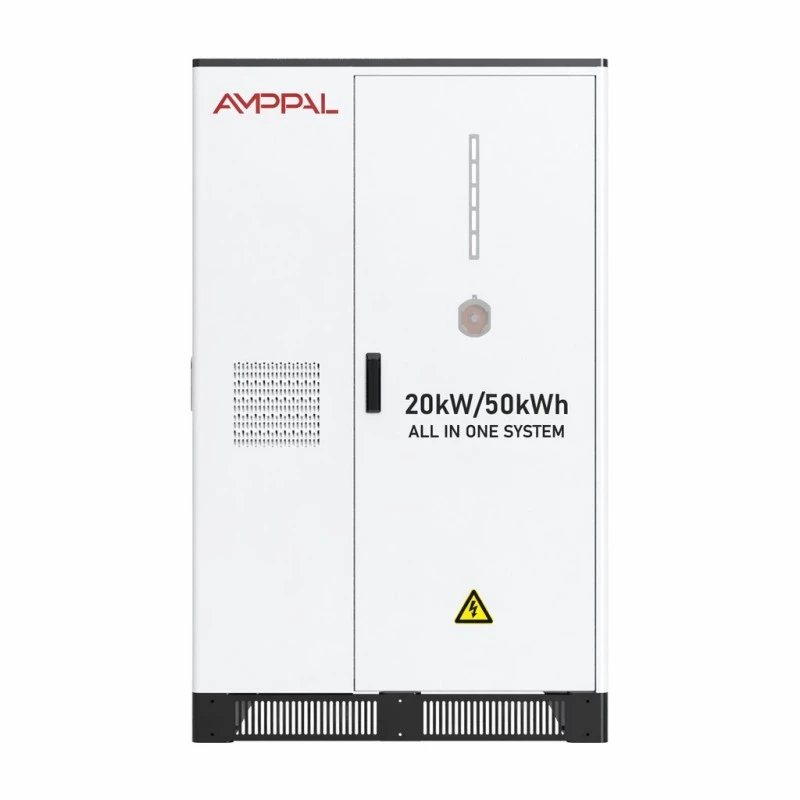

Σύστημα αποθήκευσης ενέργειας μπαταριών 20–50 kW All-in-One για εμπορικές και ηλιακές εφαρμογές

Ένα υπουργικό συμβούλιο αντί για τρεις καταλόγους προμηθειών

Ένα έργο αποθήκευσης ηλιακής ενέργειας και αποθήκευσης σημαίνει συνήθως τρεις προμηθευτές: έναν φωτοβολταϊκό μετατροπέα, ένα ράφι μπαταρίας και έναν ελεγκτή που μιλάει και στους δύο. Το καθένα έχει τη δική του εγγύηση, τον δικό του μηχανικό ανάθεσης και το δικό του παιχνίδι ευθυνών όταν το σύστημα δεν αποδίδει. Αυτό το σύστημα αποθήκευσης ενέργειας μπαταριών 20–50 kW All-in-One για εμπορικές και ηλιακές εφαρμογές συμπτύσσει και τα τρία σε μια ενιαία παράδοση.

Η βαθμίδα μετατροπέα δέχεται έως και 26 kW συνεχούς ρεύματος από τη συστοιχία της ταράτσας σας (39 kW στο μοντέλο 30 kW, 65 kW στο μοντέλο 50 kW) σε ιχνηλάτες MPPT 2/4, έτσι ώστε η μπαταρία να φορτίζεται από ηλιακή ενέργεια χωρίς ξεχωριστό υβριδικό μετατροπέα ή πρόσθετο κουτί στοιχειοσειρών.

Στο εσωτερικό υπάρχει μια μπαταρία LFP 51,2 kWh κατασκευασμένη από πέντε πακέτα 10,24 kWh, καθώς και λογική τοπικής ρύθμισης που εκτελεί αυτοκατανάλωση, μετατόπιση χρόνου χρήσης και δημιουργία αντιγράφων ασφαλείας δικτύου από την ίδια οθόνη. Για έναν ιστότοπο που θέλει απλώς ηλιακή αυτοχρησιμοποίηση και κάλυψη διακοπής λειτουργίας, αυτή είναι η συντομότερη διαδρομή από την παραγγελία έως την εξαγωγή.

Γιατί έχει σημασία η βαθμολογία ηλιακής εισόδου

Η μέγιστη είσοδος φωτοβολταϊκών 26 kW στο μοντέλο 20 kW επιτρέπει στη συστοιχία να υπερβαίνει την ονομαστική τιμή του μετατροπέα. το MPPT συγκρατεί το πλεόνασμα αντί να μειώνει την απόδοση κατά τη διάρκεια της ημέρας.

Τρόποι MPPT 2/4: δύο ιχνηλάτες στάνταρ, τέσσερις όπου η οροφή σας βλέπει διαφορετικά αζιμούθια — η μια σκιασμένη πλευρά δεν εμποδίζει την άλλη.

Η ονομαστική τάση δικτύου είναι 380V AC με ανοχή 50/60Hz ±5Hz, επομένως το ίδιο ντουλάπι εξυπηρετεί αγορές 50Hz και 60Hz χωρίς εργοστασιακή παραλλαγή.

Με μέγιστη απόδοση 97% και βάθος εκφόρτισης 90%, περισσότερο από κάθε ηλιακή κιλοβατώρα φτάνει στο φορτίο αντί να χάνεται στη μετατροπή.

Η επικοινωνία μέσω CAN/RS485/WiFi καλύπτει τοπική παρακολούθηση, χειραψίες μετατροπέα και απομακρυσμένες ενδείξεις χωρίς την αγορά ξεχωριστής πύλης.

Η είσοδος εναλλασσόμενου ρεύματος στο κάτω μέρος, τριφασική τετρασύρματη (3L+N+PE), διατηρεί τη δρομολόγηση των καλωδίων μέσα στην πλίνθο και συντομεύει τη διαδρομή προς τον κεντρικό πίνακα διανομής.

Τεχνικές Προδιαγραφές

Όπου ένα ντουλάπι 20-50 kW κερδίζει τα χρήματα του

Μικρά εργοστάσια με ηλιακή και απογευματινή παραγωγή στον τελευταίο όροφο: το μοντέλο 20 kW/51,2 kWh καλύπτει μια αύξηση ζήτησης 20 kW για περίπου δυόμισι ώρες.

Ξενοδοχεία και ξενώνες με κλιματισμό με χρέωση χρόνου χρήσης: χρέωση διανυκτέρευσης, εκφόρτωση μέσω του παραθύρου ψύξης.

Τοποθεσίες επεξεργασίας γεωργικών προϊόντων με διακοπτόμενη ποιότητα δικτύου — το ερμάριο περνά μέσα από βυθίσεις τάσης με τοπικό έλεγχο χωρίς εξωτερικό λογισμικό EMS.

Αλυσίδες λιανικής και εργαστήρια που μισθώνουν χώρο: ένα ντουλάπι δεν χρειάζεται ειδικό χώρο μπαταρίας, μόνο ένα επίπεδο τσιμεντένιο μαξιλαράκι και πρόσβαση με καλώδιο.

Προαύλιοι ηλεκτρικοί σταθμοί με μέτρια φορτία φόρτισης: αποθηκεύστε 2-4 αργούς φορτιστές από μια αδύναμη σύνδεση στο δίκτυο χωρίς αναβάθμιση του μετασχηματιστή.

Πώς λειτουργεί η υβριδική τοπολογία την ημέρα

Το πρωί οι ιχνηλάτες MPPT τροφοδοτούν με ηλιακή ενέργεια πρώτα το φορτίο του κτιρίου. Το πλεόνασμα μπαίνει στην μπαταρία μέχρι να φτάσει το προγραμματισμένο ανώτατο όριο SOC, συνήθως 90-100% ανάλογα με το πρόγραμμα τιμολογίων σας.

Όταν το φορτίο υπερβαίνει την ηλιακή ενέργεια και την μπαταρία, το πλέγμα καλύπτει την ισορροπία απρόσκοπτα — ένα στάδιο μετατροπής, όχι δύο κουτιά που διαπραγματεύονται σε ένα λεωφορείο.

Τη νύχτα η μπαταρία αποφορτίζεται κατά τις ώρες αιχμής των τιμολογίων και το EMS κρατά ένα SOC δαπέδου για εφεδρικό δίκτυο. Επειδή ο τοπικός ελεγκτής κρατά το χρονοδιάγραμμα, μια χαμένη σύνδεση στο Διαδίκτυο δεν σταματά τη λογική αλλαγής — απλώς σταματά τον απομακρυσμένο πίνακα εργαλείων.

Τι περιέχει το αρχείο ασφαλείας

Η πυροπροστασία είναι αεροζόλ σε επίπεδο PACK και αεροζόλ ξανά σε επίπεδο ντουλαπιού — δύο ανεξάρτητα στάδια που στοχεύουν στα δύο διαφορετικά μέρη που μπορεί να ξεκινήσει ένα θερμικό συμβάν.

Οι κυψέλες LFP 3.2V/100Ah φέρουν CE και RoHS σε επίπεδο συσκευασίας και ο πλήρης εξοπλισμός αποστέλλεται με τεκμηρίωση UN38.3 και MSDS για τελωνεία και ασφάλιση.

Η έξυπνη ψύξη αέρα διατηρεί τα πέντε πακέτα εντός μιας στενής ζώνης θερμοκρασίας. η καμπύλη του ανεμιστήρα ακολουθεί τη θερμοκρασία του στοιχείου αντί να λειτουργεί με πλήρη ταχύτητα όλη την ημέρα.

Το περίβλημα IP54 ταιριάζει σε υπαίθριες θέσεις θόλου και καλυμμένους χώρους φυτών. η ηλεκτρική θήκη διαχωρίζεται από τη θέση της μπαταρίας μέσα στο ερμάριο.

Η διάρκεια ζωής του κύκλου αναφέρεται σε >6000 φορές στους 0,5 C και στους 25°C με τουλάχιστον 80% διατήρηση ενέργειας — ένας πλήρης κύκλος ανά εργάσιμη ημέρα είναι περίπου είκοσι χρόνια πριν επιτευχθεί το όριο.

Το παράθυρο περιβάλλοντος είναι 0°C έως +50°C με υγρασία 0-95% RH και υψόμετρο 2000 m (μείωση παραπάνω). Τα περισσότερα μη θερμαινόμενα δωμάτια φυτών βρίσκονται μέσα σε αυτό.

Πώς κατασκευάζεται το ντουλάπι 850 κιλών στο Yueqing

1. Πρόσληψη κυψέλης — οι εισερχόμενες κυψέλες LFP υποβάλλονται σε δειγματοληψία κατά παρτίδες για χωρητικότητα και εσωτερική αντίσταση πριν από την έναρξη οποιασδήποτε συναρμολόγησης συσκευασίας.

2. Συγκρότημα συσκευασίας — Οι συσκευασίες 102,4V/10,24kWh είναι συγκολλημένες, καλωδιωμένες και ελεγμένες με μόνωση με τοποθετημένο το πακέτο BMS.

3. Κατασκευή ντουλαπιών — Το φύλλο χάλυβα κόβεται με CNC, λυγίζεται και συγκολλάται, στη συνέχεια προεπεξεργάζεται και επικαλύπτεται με σκόνη στην ίδια γραμμή που χρησιμοποιείται για τα προϊόντα φόρτισης.

4. Ενσωμάτωση μετατροπέα — η Φ/Β βαθμίδα, η βαθμίδα DC της μπαταρίας και οι ακροδέκτες AC συνδέονται με τον τοπικό ελεγκτή σε έναν δίαυλο.

5. Τοποθέτηση πυρκαγιάς και θερμότητας — Οι γεννήτριες αεροζόλ, οι αεραγωγοί και οι αισθητήρες θερμοκρασίας έχουν εγκατασταθεί και ελέγχονται λειτουργικά.

6. Λειτουργία θέσης σε λειτουργία — κάθε ντουλάπι ολοκληρώνει μια πλήρη φόρτιση και αποφόρτιση 0,5 C με καταγεγραμμένη τάση και θερμοκρασία σε επίπεδο πακέτου.

7. Προσομοίωση πλέγματος — οι μεταβάσεις εντός και εκτός δικτύου επαληθεύονται έναντι μιας προγραμματιζόμενης πηγής AC πριν από την απελευθέρωση.

8. Συσκευασία — το ερμάριο είναι βιδωμένο σε μια ενισχυμένη παλέτα με δείκτες κραδασμών, τυλιγμένο και προετοιμασμένο για φόρτωση εμπορευματοκιβωτίων.

Επιλογή μεταξύ 20, 30 και 50 kW

Αντιστοιχίστε το μοντέλο με την εισαγωγή στη χειρότερη περίπτωση, όχι με τον μέσο όρο σας. Μετρήστε τη μισή ωριαία ζήτηση που πραγματικά οδηγεί τον λογαριασμό σας: το μοντέλο των 20 kW μεταφέρει έως και 20 kW φορτίου από μπαταρία, το μοντέλο των 30 kW 30 kW και το μοντέλο των 50 kW 50 kW. Ακολουθεί ενέργεια: 51,2, 61,44 και 107 kWh αντίστοιχα.

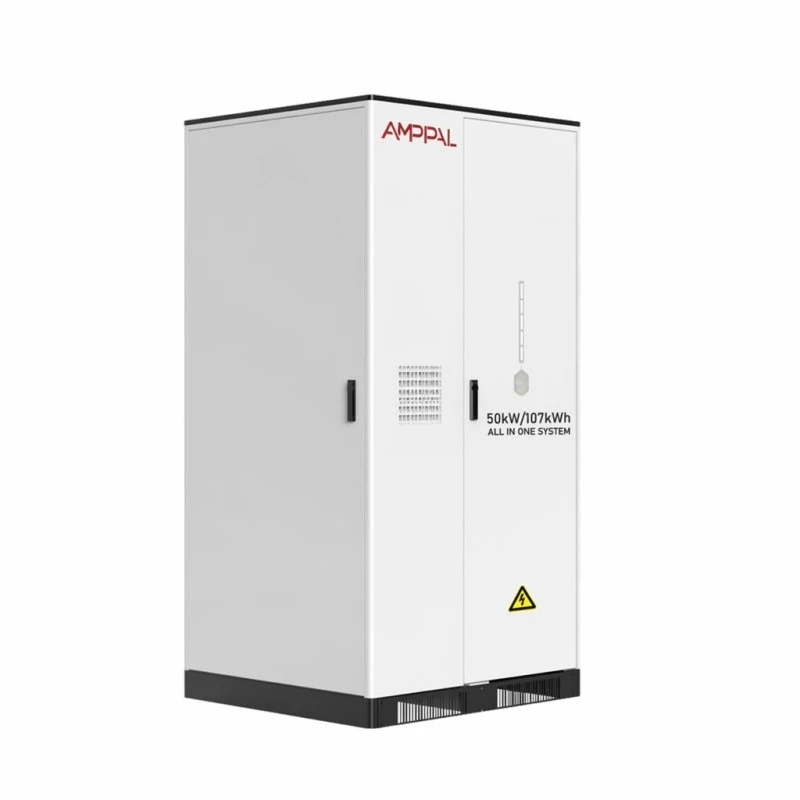

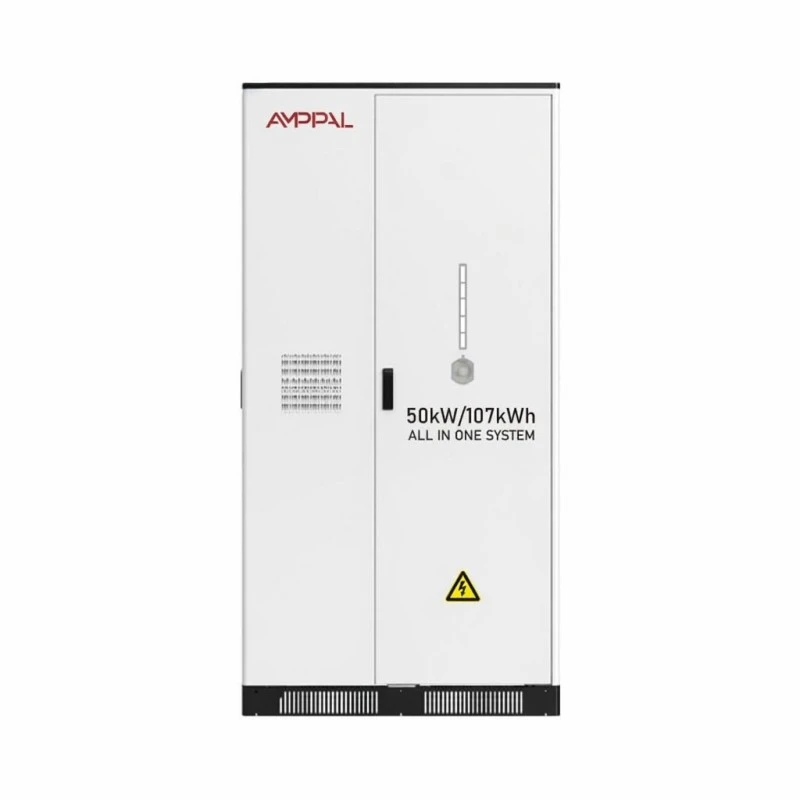

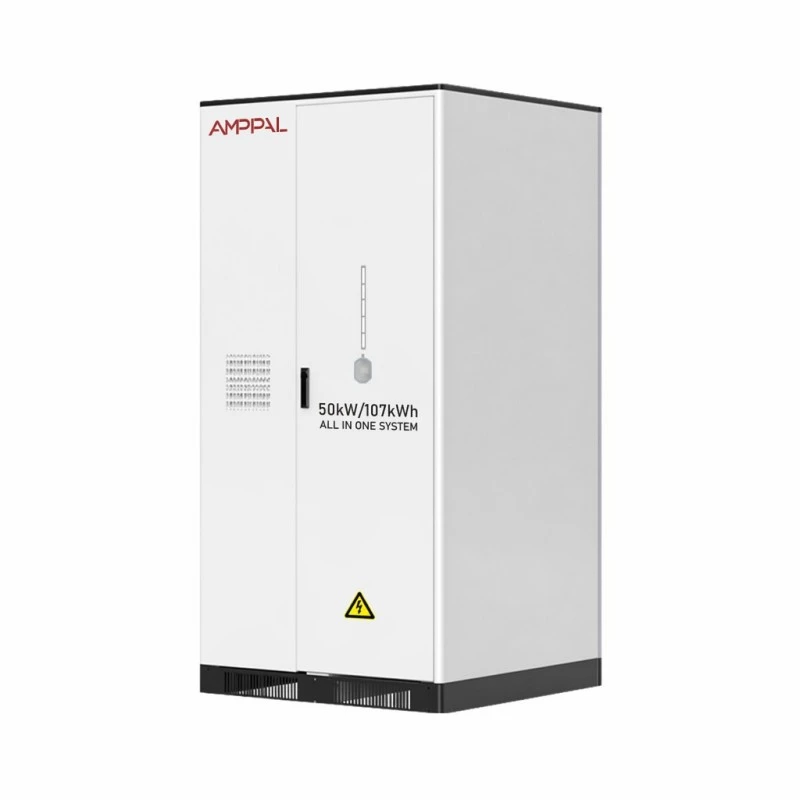

Το ντουλάπι των 50 kW είναι φυσικά διαφορετικό — 1100*1205*2200 mm και 1200 kg έναντι 1000*1106*1640 mm και 850 kg για τα δύο μικρότερα — επομένως ελέγξτε τα πλάτη της πόρτας, τη φόρτωση του δαπέδου και την πρόσβαση του γερανού πριν από τη δέσμευση.

Εάν ο ιστότοπός σας δεν έχει πρόβλημα εισαγωγής δικτύου και δεν έχει εξάπλωση χρόνου χρήσης, αυτό το ντουλάπι είναι πιθανότατα λάθος δαπάνη. Αποδίδει μέσω της ιδιοκατανάλωσης και της αλλαγής των τιμολογίων. Χωρίς αυτά, μια μπαταρία είναι ένα σταθμευμένο περιουσιακό στοιχείο. Θα σας το λέγαμε πριν λάβουμε την παραγγελία σας.

Σύγκριση τιμών μεταξύ προμηθευτών

Ρωτήστε εάν η αναφερόμενη απόδοση είναι σε επίπεδο συστήματος ή μόνο σε μετατροπέα. Το δικό μας είναι 97% το μέγιστο, μετρημένο στα όρια του ντουλαπιού συμπεριλαμβανομένων των βοηθητικών φορτίων.

Ρωτήστε εάν η πυροπροστασία καλύπτει τόσο το επίπεδο συσκευασίας όσο και το επίπεδο του ντουλαπιού — μια προσφορά με αεροζόλ ντουλαπιού αφήνει μόνο τα πακέτα απροστάτευτα.

Ρωτήστε ποιο είναι το ανώτατο όριο εισόδου MPPT. ένα «υβριδικό 20kW» που δέχεται μόνο 15kW Φ/Β σας αναγκάζει να αγοράσετε έναν δεύτερο μετατροπέα αργότερα.

Ρωτήστε για το EMS: μπορεί ο τοπικός ελεγκτής να λειτουργεί χωρίς το σύννεφο; Το δικό μας κάνει, κάτι που έχει σημασία σε αγορές με ασταθή συνδεσιμότητα.

Εμπορικοί όροι: 25-35 εργάσιμες ημέρες για τυπικά μοντέλα, πενταετής εγγύηση για το πλήρες ερμάριο, MOQ μιας μονάδας για παραγγελίες αξιολόγησης.

Αποστολή ενός ντουλαπιού ενός τεμαχίου

Τα μοντέλα 20kW και 30kW είναι 1000*1106*1640mm και ζυγίζουν 850-950kg. το μοντέλο 50kW είναι 1100*1205*2200mm στα 1200kg. Κάθε πλοίο αποστέλλεται σε μια παλέτα από ενισχυμένο χάλυβα με τσέπες περονοφόρου, έτοιμη για ένα φορτηγό ουράς στον προορισμό.

Μια μονάδα χρειάζεται περίπου το ένα τρίτο ενός εμπορευματοκιβωτίου 20 ποδιών. δύο ταιριάζουν άνετα με στήριγμα. Επειδή η μπαταρία είναι εγκατεστημένη, η αποστολή έχει ταξινομηθεί ως επικίνδυνα εμπορεύματα UN3480 — ετοιμάζουμε την αναφορά UN38.3 και το MSDS και θα πρέπει να προϋπολογιστείτε περίπου μία επιπλέον εβδομάδα για κράτηση επικίνδυνων εμπορευμάτων στο λιμάνι.

Οι όροι είναι FOB Ningbo ή Shanghai ως στάνταρ, CIF διαθέσιμο κατόπιν αιτήματος. Για αεροπορικά φορτία μιας μονάδας, το βάρος και η κατηγορία μπαταρίας το καθιστούν αντιοικονομικό. Η θαλάσσια ή χερσαία μεταφορά εμπορευμάτων είναι η πρακτική διαδρομή.

Εγγύηση, υποβάθμιση και ανταλλαγές πακέτων

Πέντε χρόνια εγγύηση για ολόκληρο το ερμάριο — πακέτα, βαθμίδα μετατροπέα, θερμικούς ανεμιστήρες και τον τοπικό ελεγκτή — όχι μόνο την μπαταρία.

Η χωρητικότητα είναι εγγυημένη για να συγκρατεί τουλάχιστον το 80% της ονομαστικής ενέργειας κατά τα πρώτα πέντε χρόνια υπό κανονική ποδηλασία 0,5 C. υποβάθμιση πέραν αυτού καλύπτεται με τους ίδιους όρους.

Τα πακέτα είναι εναλλάξιμες μονάδες: ένα αποτυχημένο πακέτο ανταλλάσσεται σε ώρες χωρίς να επιστραφεί ολόκληρο το ντουλάπι και το BMS εξισορροπεί ξανά αυτόματα κατά την επανεκκίνηση.

Το ετήσιο σέρβις καλύπτει καθαρισμό φίλτρου, έλεγχο ροπής ακροδεκτών, επιθεώρηση ανεμιστήρα και λειτουργία επαλήθευσης χωρητικότητας. Τα απομακρυσμένα διαγνωστικά μας μπορούν πρώτα να επισημάνουν ένα αδύναμο πακέτο.

Τα ανταλλακτικά πακέτα και οι πίνακες ελέγχου διατηρούνται σε απόθεμα και αποστέλλονται εντός 5-7 εργάσιμων ημερών. η επέκταση της εγγύησης σε οκτώ ή δέκα χρόνια τιμολογείται κατά την παραγγελία.

Λάθη εγκατάστασης που βλέπουμε να επαναλαμβάνονται

Λάθος: υποθέτοντας ότι η έξοδος 380 V τροφοδοτεί απευθείας τον μονοφασικό εξοπλισμό. Δεξιά: το ντουλάπι είναι τριφασικό. Διαχωρίστε το φορτίο σε L1/L2/L3 και διατηρήστε το ουδέτερο συνδεδεμένο ανά τοπικό κωδικό.

Λάθος: τοποθέτησή του σε ξύλινο πάτωμα ή λεπτή επίστρωση. Δεξιά: το βάρος 850-1200 κιλών χρειάζεται μαξιλαράκι από σκυρόδεμα ή ενισχυμένο δάπεδο ονομαστική για το σημειακό φορτίο.

Λάθος: εκτέλεση σειρών φωτοβολταϊκών μικτών προσανατολισμών σε έναν ανιχνευτή αναμένοντας πλήρη έξοδο. Δεξιά: χρησιμοποιήστε τη διαμόρφωση MPPT 4 κατευθύνσεων και εκχωρήστε σε κάθε αζιμούθιο τον δικό του ιχνηλάτη.

Λάθος: αποθήκευση της μπαταρίας κάτω από -20°C ή φόρτιση πάνω από +50°C. Δεξιά: τηρήστε το παράθυρο θερμοκρασίας αποθήκευσης από -20°C έως +60°C και την υγρασία λειτουργίας 0-95% RH.

Λάθος: θάβοντας την είσοδο του κάτω καλωδίου σε νερό ή υπολείμματα. Δεξιά: κρατήστε την πλίνθο καθαρή — Η είσοδος AC κάτω (3L+N+PE) υποθέτει ότι η περιοχή του αδένα παραμένει προσβάσιμη.

Τι αναφέρουν οι εγκαταστάτες και οι κάτοχοι

Ένα εργαστήριο ρούχων στη Ντάκα του Μπαγκλαντές έβαλε ένα μοντέλο 30 kW πίσω από μια οροφή 40 kWp στις αρχές του 2025. Ο ιδιοκτήτης ανέφερε ότι οι ώρες της γεννήτριας ντίζελ μειώθηκαν από ημερήσιες σε λίγες ανά μήνα και ο εγκαταστάτης σημείωσε ότι το ενσωματωμένο MPPT τους εξοικονομούσε μια εβδομάδα θέσης σε λειτουργία σε σύγκριση με ξεχωριστό εξοπλισμό — αν και επιθυμούσαν το καλώδιο WiFi για την κεραία του σπιτιού τους να είχε μεγαλύτερη μεταλλική οροφή.

Ένας χειριστής σούπερ μάρκετ στη Σόφια της Βουλγαρίας διαθέτει μια μονάδα 20 kW έναντι μιας διαφοράς τιμολογίων νύχτας/ημέρας. Ο διευθυντής της εγκατάστασής τους επιβεβαίωσε ότι το ντουλάπι πληρώνει περίπου το ένα τρίτο του μηνιαίου δέλτα ηλεκτρικής ενέργειας και πρόσθεσε ένα παράπονο: ο ανεμιστήρας ακούγεται στη διπλανή αποθήκη, έτσι τον μετέφεραν στον χώρο φόρτωσης.

Μια αποθήκη ανεφοδιασμού εξόρυξης στη Λίμα του Περού αγόρασε το μοντέλο 50 kW για εφεδρικό εξοπλισμό μετά από επανειλημμένες περικοπές στο δίκτυο. Ο ηλεκτρολόγος μηχανικός τους επαίνεσε την ταχύτητα παράδοσης εντός/εκτός δικτύου, αλλά ζήτησε έναν πιο δυνατό τοπικό συναγερμό - μόνο το LED του πίνακα ήταν εύκολο να χαθεί κατά τη διάρκεια μιας νυχτερινής βάρδιας.

Συχνές Ερωτήσεις

Ε: Μπορεί να φορτίσει αποκλειστικά από ηλιακή ενέργεια χωρίς δίκτυο;

Α: Ναι, σε λειτουργία εκτός δικτύου. το MPPT δρομολογεί τα Φ/Β προς την μπαταρία και το φορτίο, με το δίκτυο μόνο για εφεδρικό.

Ε: Πόση οροφή για το μοντέλο 20 kW;

Α: Περίπου 4kWp ανά 20m2 καλής οροφής, επομένως τα 26kW εισόδου Φ/Β είναι περίπου 130m2 πάνελ.

Ε: Τι συμβαίνει κατά τη διάρκεια μιας διακοπής δικτύου;

Α: Το ντουλάπι μεταφέρεται αυτόματα σε λειτουργία εκτός δικτύου. το εφεδρικό SOC που ορίζετε στο EMS καθορίζει τη διάρκεια λειτουργίας του κτιρίου.

Ε: Πόσο διαρκούν τα πακέτα;

A: Πάνω από 6000 κύκλοι στους 0,5C και στους 25°C έως 80% συγκράτηση — περίπου είκοσι χρόνια σε έναν κύκλο ανά εργάσιμη ημέρα, λιγότεροι αν ανακυκλωθούν σκληρότερα.

Ε: Αντικαθίσταται ο μετατροπέας ξεχωριστά;

Α: Ναι, η βαθμίδα του μετατροπέα και τα πακέτα είναι ανεξάρτητες μονάδες, επισκευάσιμες χωρίς επιστροφή του ερμαρίου στο εργοστάσιο.

Ε: Ποια είναι η αποτελεσματικότητα μετ' επιστροφής;

Α: Μέγιστο 97% σε επίπεδο ντουλαπιού με 90% βάθος εκφόρτισης — το απόθεμα DOD 10% επεκτείνει επίσης τη διάρκεια ζωής του κύκλου.

Ε: Χρειαζόμαστε δωμάτιο μπαταρίας;

A: Όχι. IP54 και η εσωτερική πυροσβεστική εγκατάσταση επιτρέπουν την εγκατάσταση του εργοστασίου ή του καλυμμένου εξωτερικού χώρου σε τσιμεντένιο μαξιλάρι.

Ε: Ποιος είναι ο χρόνος παράδοσης;

Α: 25-35 εργάσιμες ημέρες για τυπικά μοντέλα 20/30/50 kW. οι προσαρμοσμένες τάσεις προσθέτουν χρόνο.
