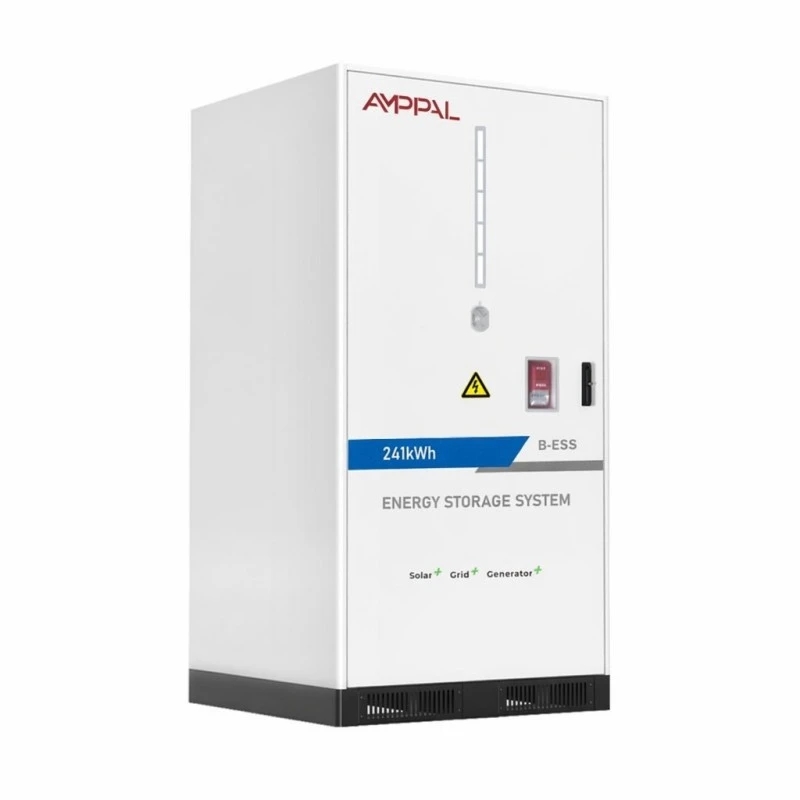

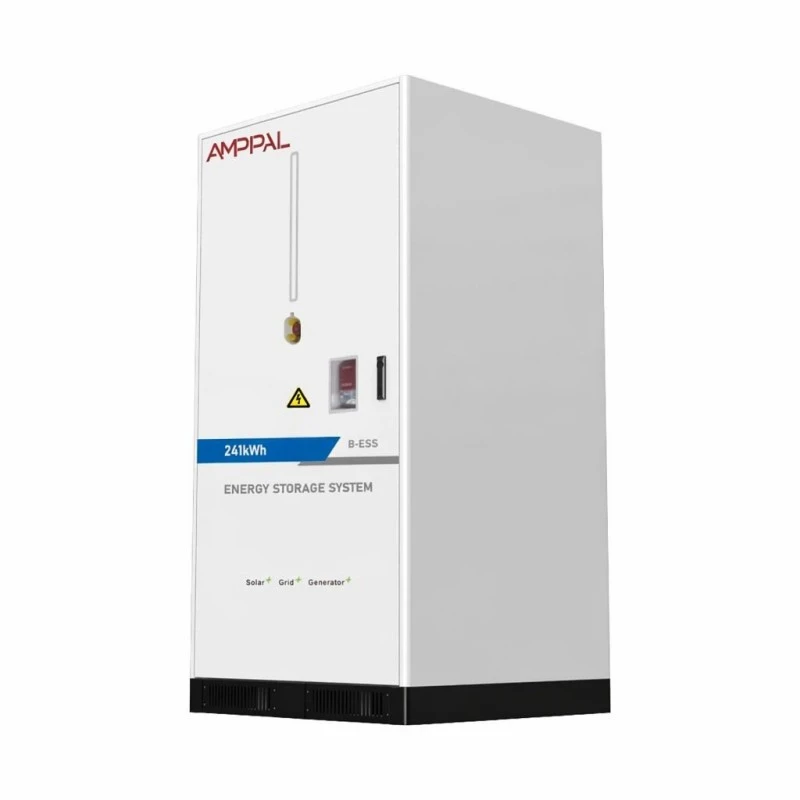

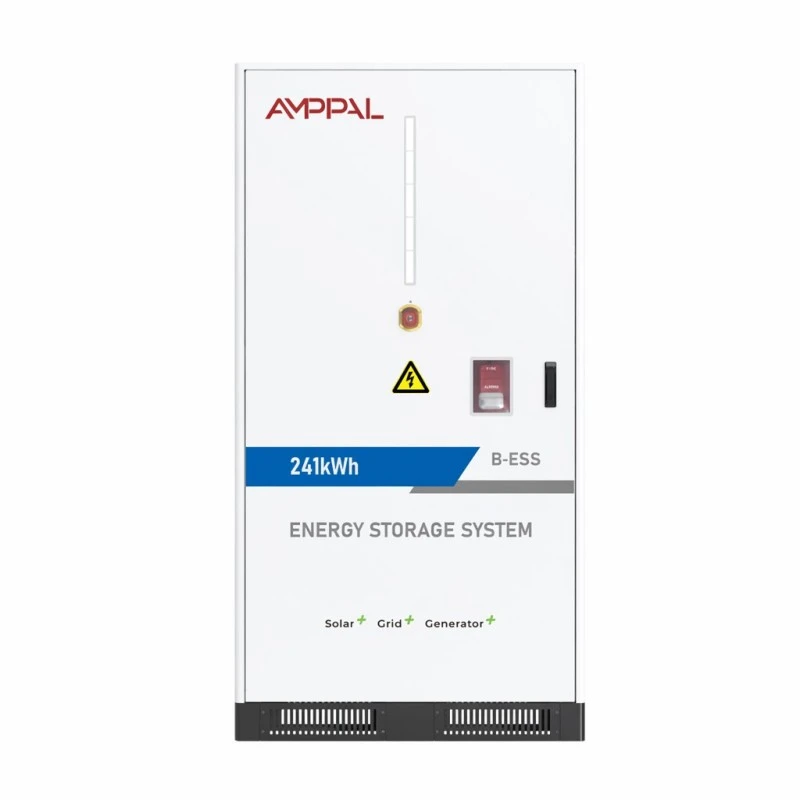

Αρθρωτό σύστημα αποθήκευσης ενέργειας μπαταριών 225 kWh / 241 kWh για εμπορικά μικροδίκτυα

Ένα σύμπλεγμα μπαταριών δεν είναι σύστημα αποθήκευσης

Αυτό το αρθρωτό σύστημα αποθήκευσης ενέργειας μπαταρίας 225 kWh / 241 kWh για εμπορικά μικροδίκτυα αποστέλλεται χωρίς μετατροπέα μέσα. Χωρίς οθόνη EMS, χωρίς ακροδέκτες δικτύου - είναι το σύμπλεγμα μπαταριών στην πλευρά DC και αυτή η απουσία είναι ακριβώς ο λόγος που το αγοράζουν οι ολοκληρωτές.

Ένας ολοκληρωτής συστήματος ή EPC έχει συχνά μια προτιμώμενη επωνυμία PCS, ένα EMS σε όλη την εγκατάσταση ή ένα έργο κοντέινερ όπου το στάδιο μετατροπής ισχύος έχει ήδη συμβληθεί. Η αγορά μιας μπαταρίας με ενσωματωμένο μετατροπέα σημαίνει ότι αγοράζετε έναν δεύτερο μετατροπέα που δεν μπορείτε να χρησιμοποιήσετε και πληρώνετε για τις εργασίες ολοκλήρωσης που έκανε ήδη το εργοστάσιο.

Τα συμπλέγματα 225 kWh και 241 kWh παρουσιάζουν μια καθαρή διεπαφή DC μέσω CAN, Ethernet ή RS485, επιτρέποντάς σας να συνδέσετε το στοιχείο αποθήκευσης στη δική σας στοίβα μετατροπής ενέργειας και ελέγχου. Κρατάτε την αρχιτεκτονική. παρέχουμε ενέργεια.

Οι δύο διαμορφώσεις και τι ταιριάζουν

225kWh στο 1P224S με ονομαστικό 716,8VDC και παράθυρο λειτουργίας 604~806VDC. 241 kWh στο 1P240S με ονομαστικό 768VDC και 672~864VDC.

Και οι δύο χρησιμοποιούν κυψέλες LFP 3,2V/314Ah σε πακέτα 51,2V/314Ah - 14 πακέτα για το σύμπλεγμα 225kWh, 15 για το 241kWh - και τα δύο ρυθμίζουν τυπικό ρεύμα 150A στα 0,5CP.

Το παράθυρο 604~806VDC ταιριάζει σε πλατφόρμες PCS που είναι κατασκευασμένες γύρω από έναν δίαυλο 600-800V DC. το παράθυρο 672~864VDC ταιριάζει στην κατηγορία 750-900V πριν αναφέρετε το έργο.

Η μέγιστη απόδοση είναι 88% στους 0,5 C με μία φόρτιση και μία εκφόρτιση, συμπεριλαμβανομένων των βοηθητικών, επομένως το μοντέλο μετ' επιστροφής σας χρησιμοποιεί έναν πραγματικό αριθμό συστήματος.

Η διάρκεια του κύκλου δηλώνεται σε περισσότερες από 8000 φορές στους 0,5 C και στους 25°C με τουλάχιστον 80% διατήρηση ενέργειας - ο αριθμός που χρειάζεται το μοντέλο απόσβεσης, με συνημμένες τις συνθήκες.

Έξυπνος αερόψυκτος κλιματισμός, αεροζόλ και πυροπροστασία υπερφθοροεξανόνης, IP54 και 2050kg σε ντουλάπι 1095*1210*2120mm και στις δύο παραλλαγές.

Τεχνικές Προδιαγραφές

Ποιος αγοράζει ένα γυμνό σύμπλεγμα

Ολοκληρωτές με υπάρχουσα σειρά PCS: το σύμπλεγμα προσθέτει χώρο αποθήκευσης στον κατάλογό τους χωρίς δεύτερο SKU μετατροπέα για αποθήκευση και υποστήριξη.

Τα EPC τυποποιούν έναν συνεργάτη μπαταρίας σε πολλές τοποθεσίες - ίδιο ντουλάπι 2050 κιλών, ίδια διεπαφή επικοινωνίας, ίδια λίστα ανταλλακτικών παντού.

Έργα μετατροπής φωτοβολταϊκών εγκαταστάσεων σε συζευγμένη αποθήκευση DC, όπου το σύμπλεγμα βρίσκεται στον υπάρχοντα δίαυλο DC του μετατροπέα και ο παλιός μετατροπέας διατηρεί τον ρόλο του.

Έργα κοντέινερ όπου το PCS προμηθεύεται χωριστά από τον πελάτη και η μπαταρία πρέπει να φθάσει ως εργοστασιακά ελεγμένη, ανεξάρτητα πιστοποιημένη μονάδα.

Δημιουργίες αντιγράφων ασφαλείας για εξορύξεις και βιομηχανικές τοποθεσίες όπου η αρχιτεκτονική ελέγχου είναι αποκλειστική και μόνο ένα στοιχείο DC θα τοποθετηθεί σε αυτήν.

Αντιστοίχιση και στοίβαξη με τον υπολογιστή σας

Ο πρώτος έλεγχος είναι η τάση. Το παράθυρο λειτουργίας του συμπλέγματος - 604~806VDC ή 672~864VDC ανάλογα με το μοντέλο- πρέπει να βρίσκεται μέσα στο εύρος εισόδου PCS DC με περιθώριο και στα δύο άκρα, επειδή η μπαταρία κινεί το πλήρες παράθυρο μεταξύ άδειας και πλήρους φόρτισης.

Ο δεύτερος έλεγχος είναι η χειραψία. Το σύμπλεγμα μιλάει CAN, Ethernet και RS485 ως βασικός εξοπλισμός με προαιρετικό 4G για απομακρυσμένη εξυπηρέτηση. Το EMS σας είτε μιλάει ένα από αυτά είτε αποκτά μια πύλη πρωτοκόλλου. Δημοσιεύουμε τον χάρτη μητρώου με το πακέτο τεκμηρίωσης, ώστε ο μηχανικός ελέγχου σας να μπορεί να χαρτογραφήσει το SOC, τα τρέχοντα όρια και τους συναγερμούς προστασίας χωρίς κλήση από το εργοστάσιο.

Η χωρητικότητα αυξάνεται με την προσθήκη συστάδων, όχι με την επανατοποθέτηση. Ένα δεύτερο σύμπλεγμα 241 kWh του ίδιου μοντέλου συνδέεται στον ίδιο δίαυλο DC παράλληλα - η συνθήκη είναι η ταιριαστή ονομαστική τάση - και το EMS της τοποθεσίας τα συγκεντρώνει ως δύο πηγές DC. Η ισχύς παραμένει περιορισμένη από το PCS. ενεργειακές κλίμακες σε βήματα των 225 ή 241 kWh.

Το αρχείο ασφάλειας και πιστοποίησης

Η πυροπροστασία είναι δύο σταδίων: αεροζόλ σε επίπεδο συσκευασίας, υπερφθοροεξανόνη για τον όγκο του ντουλαπιού - οι ασφαλιστικές εταιρείες διαμόρφωσης αναμένουν τώρα στις εμπορικές μπαταρίες.

Οι συσκευασίες φέρουν CE και RoHS. ο εξοπλισμός αποστέλλεται με UN38.3 και MSDS, τα οποία είναι η τεκμηρίωση που ζητούν να δουν οι τελωνειακές αρχές και οι ασφαλιστές του χώρου.

Περίβλημα IP54 με είσοδο στο κάτω μέρος DC, που διαχωρίζει την περιοχή του ηλεκτρικού στυπιοθλίπτη από το διαμέρισμα συσκευασίας μέσα στο ντουλάπι.

Ο έξυπνος αερόψυκτος κλιματισμός διατηρεί τα πακέτα 14-15 σε μια σφιχτή ζώνη θερμοκρασίας. ο ελεγκτής ρυθμίζει τους ανεμιστήρες έναντι της θερμοκρασίας του στοιχείου.

Ο φάκελος λειτουργίας είναι 0°C έως +50°C, 0-95% RH χωρίς συμπύκνωση, υψόμετρο 2000 m με υπεραξία - επιβεβαιώστε ότι ο ιστότοπός σας βρίσκεται μέσα σε αυτόν πριν από την υπογραφή.

Κάθε σύμπλεγμα ολοκληρώνει μια πλήρη εργοστασιακή δοκιμή ποδηλασίας 0,5 CP με καταγραφή σε επίπεδο πακέτου και η αναφορά αποδοχής αποστέλλεται στη μονάδα.

Πώς συναρμολογείται το σύμπλεγμα στο Yueqing

1. Πρόσληψη κυψέλης — Δειγματοληψία κυττάρων LFP 314Ah για χωρητικότητα και εσωτερική αντίσταση πριν από την έναρξη της κατασκευής.

2. Συγκρότημα συσκευασίας — Τα πακέτα 51,2V/314Ah συγκολλούνται, καλωδιώνονται και εφοδιάζονται με πακέτο BMS και στη συνέχεια ελέγχονται με μόνωση.

3. Κατασκευή ντουλαπιών — η λαμαρίνα χάλυβα είναι κομμένη με CNC, λυγισμένη, συγκολλημένη και επικαλυμμένη με σκόνη με αντιδιαβρωτική προστασία.

4. Racking — τα πακέτα εγκαθίστανται στη στοιχειοσειρά 1P224S ή 1P240S με το δίαυλο DC στρέψης και ελεγμένο.

5. Θερμική και πυροσβεστική εγκατάσταση — Εγκαταστάθηκε και δοκιμάστηκε κλιματιστικό, αγωγοί, γεννήτριες αεροζόλ και σύστημα υπερφθοροεξανόνης.

6. Καλωδίωση ελέγχου — ο ελεγκτής συμπλέγματος, οι πύλες επικοινωνίας και ο στυπιοθλίπτης εισόδου κάτω DC τερματίζονται και επαληθεύονται.

7. Δοκιμή αποδοχής — Φόρτιση και εκφόρτιση 0,5 CP με τάση και θερμοκρασία σε επίπεδο πακέτου καταγεγραμμένα σε σχέση με τον σειριακό αριθμό.

8. Συσκευασία — το ντουλάπι των 2050 κιλών είναι στερεωμένο σε μια ενισχυμένη παλέτα, τοποθετούνται δείκτες κραδασμών και τοποθετείται σε κιβώτιο για μεταφορά.

Ποιο σύμπλεγμα και πόσα

Επιλέξτε το μοντέλο με βάση το παράθυρο τάσης του PCS σας πρώτα και μετά τον ενεργειακό σας στόχο. Ένας δίαυλος συνεχούς ρεύματος 750-900 V οδηγεί στο σύμπλεγμα 241 kWh (672~864VDC). ένας δίαυλος 600-800V δείχνει στη μονάδα 225kWh (604~806VDC). Η επιβολή αναντιστοιχίας τάσης σημαίνει μείωση της μπαταρίας ή του μετατροπέα, και τα δύο βλάπτουν την απόσβεση.

Στη συνέχεια, μετρήστε τα cluster στο παράθυρο αποστολής: κάθε σύμπλεγμα 225 kWh παρέχει στάνταρ 150A στο λεωφορείο, επομένως η χρήσιμη ενέργεια σε ένα παράθυρο δύο ωρών είναι αυτή που μετατρέπει το PCS, όχι η πινακίδα.

Να είστε ειλικρινείς σχετικά με τη μορφή της προμήθειας. Εάν το έργο σας δεν έχει ακόμη PCS και EMS, ένα γυμνό σύμπλεγμα είναι το λάθος σημείο εκκίνησης - ένα ενσωματωμένο ντουλάπι ή κοντέινερ από την ίδια εργοστασιακή σειρά θα τεθεί σε λειτουργία πιο γρήγορα. Το σύμπλεγμα απευθύνεται σε αγοραστές που έχουν ήδη την υπόλοιπη στοίβα.

Ερωτήσεις που πρέπει να βάλετε σε προσφορά συμπλέγματος

Ζητήστε το παράθυρο τάσης, όχι μόνο την ονομαστική. Ένα σύμπλεγμα που αναφέρεται ως '768V' μπορεί να είναι ακόμα άχρηστο εάν το PCS σας συνδεθεί στα 850V και το πακέτο φορτίζει στα 864V.

Ρωτήστε εάν ο χάρτης του μητρώου comms αποστέλλεται με τη μονάδα ή μόνο μετά από έλεγχο NDA - ο δικός μας βρίσκεται στο πακέτο τεκμηρίωσης.

Ρωτήστε πώς γίνεται η πυροπροστασία: το αεροζόλ και η υπερφθοροεξανόνη υπάρχουν εδώ. μια προσφορά ενός αντιπροσώπου αλλάζει το ασφαλιστικό σας αρχείο.

Ρωτήστε εάν η αξίωση κύκλου αναφέρει ρυθμό, θερμοκρασία και συγκράτηση - «8000 κύκλοι» χωρίς προϋποθέσεις δεν αποτελεί προδιαγραφή.

Εμπορικοί όροι: 25-35 εργάσιμες ημέρες για τυπικά συμπλέγματα, πενταετής εγγύηση, MOQ μία μονάδα για εργασίες ενσωμάτωσης πρωτοτύπων.

Αποστολή συμπλέγματος 2050 κιλών

Το ντουλάπι έχει διαστάσεις 1095*1210*2120 χιλιοστά και ζυγίζει 2050 κιλά και στις δύο παραλλαγές, επομένως κινείται σε ενισχυμένη παλέτα με τσέπες περονοφόρου και σημεία ανύψωσης για έναν γερανό όπου η τοποθεσία χρειάζεται.

Με την μπαταρία εγκατεστημένη, η αποστολή είναι επικίνδυνα εμπορεύματα UN3480: ετοιμάζουμε την αναφορά UN38.3 και το MSDS και θα πρέπει να προσθέσετε περίπου μία εβδομάδα χρόνου κράτησης της ΓΔ στην αρχή.

Οι όροι είναι FOB Ningbo ή Shanghai με CIF κατόπιν αιτήματος. Ένα συγκρότημα ανά διαμέρισμα φορτηγού είναι το πρακτικό φορτίο για τις οδικές εμπορευματικές μεταφορές. δύο τοποθετούν ένα δοχείο 20 ποδιών με στήριγμα εάν το επιτρέπει η διαδρομή.

Δέσμευση εξυπηρέτησης και ικανότητας

Πέντε χρόνια εγγύηση σε πακέτα, κλιματισμό, σύστημα πυρκαγιάς και τον ελεγκτή συστάδας ως μία παραδοθείσα μονάδα.

Η διατήρηση της χωρητικότητας είναι εγγυημένη στο 80% σύμφωνα με την αναφερόμενη ανακύκλωση 0,5 C, συγκριτικά με το αρχείο καταγραφής αποδοχής του εργοστασίου.

Τα πακέτα μπορούν να αντικατασταθούν στο πεδίο: ένα αδύναμο πακέτο αντικαθίσταται σε ώρες με το υπόλοιπο της συμβολοσειράς άθικτο και το BMS εξισορροπεί ξανά κατά την επανεκκίνηση.

Τα απομακρυσμένα διαγνωστικά μέσω CAN/Eth/RS485 (4G προαιρετικά) επιτρέπουν στους μηχανικούς μας να διαβάζουν δεδομένα σε επίπεδο πακέτου και να επισημάνουν τη μετατόπιση προτού εμφανιστούν στις αναφορές ενέργειας του ιστότοπου.

Η ετήσια υπηρεσία καλύπτει τον καθαρισμό του φίλτρου, τους ελέγχους πίεσης πυρκαγιάς, την επαλήθευση της ροπής και τη λειτουργία της χωρητικότητας. Τα ανταλλακτικά πακέτα αποστέλλονται εντός 5-7 εργάσιμων ημερών.

Λάθη ενσωμάτωσης που βλέπουμε να επαναλαμβάνονται

Λάθος: καλωδίωση του συμπλέγματος σε έναν υπολογιστή του οποίου το παράθυρο DC μόλις και μετά βίας επικαλύπτει το εύρος της μπαταρίας. Δεξιά: επαληθεύστε ότι το 604~806VDC ή το 672~864VDC βρίσκεται μέσα στο παράθυρο PCS με περιθώριο και στα δύο άκρα.

Λάθος: ανάμειξη συστάδων 225 kWh και 241 kWh σε ένα λεωφορείο. Δεξιά: οι παράλληλες μονάδες πρέπει να είναι του ίδιου μοντέλου, ώστε οι ονομαστικές τάσεις να συμπίπτουν.

Λάθος: αφήνοντας τον αδένα εισόδου κάτω DC προσβάσιμο σε απορροή νερού. Δεξιά: σφραγίστε τον αδένα κατά την εγκατάσταση και διατηρήστε την περιοχή της πλίνθου καθαρή.

Λάθος: η υπόθεση IP54 σημαίνει έκθεση σε εξωτερικό χώρο οπουδήποτε. Σωστά: ανέχεται τη σκόνη και το πιτσίλισμα, όχι στάσιμο νερό - κρατήστε το σύμπλεγμα μακριά από το επιρρεπές σε πλημμύρες έδαφος.

Λάθος: παράβλεψη της δοκιμής χάρτη comms πριν από την ενεργοποίηση. Δεξιά: εκτελέστε μια χειραψία σε επίπεδο πάγκου CAN/RS485 με το EMS σας πριν το σύμπλεγμα συνδεθεί με το δίαυλο.

Τι αναφέρουν οι Integrators

Ένας ενοποιητής συστήματος στο Ντουμπάι συνδύασε το σύμπλεγμα 241 kWh με ένα PCS 500 kW για ένα ξενοδοχειακό έργο στις αρχές του 2025. Ο επικεφαλής μηχανικός τους είπε ότι ο χάρτης εγγραφής CAN τους επέτρεψε να ολοκληρώσουν τη χαρτογράφηση EMS ένα απόγευμα και ότι η έκθεση εργοστασιακών δοκιμών έκανε την αναθεώρηση εγγράφων της τοπικής αρχής απλή - αν και οι ουρές καλωδίου DC ήταν πιο σύντομες από ό,τι.

Ένα EPC στο Κέιπ Τάουν τυποποιημένο στο σύμπλεγμα 225 kWh σε τρεις τοποθεσίες λιανικής. Ο επικεφαλής των προμηθειών τους σημείωσε ότι η πανομοιότυπη ντουλάπα 2050 κιλών και η λίστα κοινών ανταλλακτικών απλοποίησαν την επιμελητεία του χώρου, ενώ το πλήρωμά τους παραπονέθηκε ότι ο πίνακας πρόσβασης σέρβις του κλιματιστικού βρίσκεται στην πλευρά που βλέπει στον τοίχο στην προτιμώμενη διάταξη.

Ένας εργολάβος εξόρυξης στο Μεντεγίν της Κολομβίας λειτουργεί δύο ομάδες 241 kWh σε ένα λεωφορείο DC πίσω από ένα υβριδικό σύστημα ντίζελ. Ο μηχανικός ελέγχου τους επιβεβαίωσε ότι η παράλληλη διαμόρφωση που τηρήθηκε αντιστοιχούσε στο SOC όπως διαφημίζεται και ζήτησε μια μακρύτερη επιλογή κεραίας WiFi, ώστε τα διαγνωστικά συμπλέγματος να φτάσουν στο δωμάτιο ελέγχου χωρίς καλώδιο.

Απαντήσεις που ρωτούν οι ολοκληρωτές πριν υπογράψουν

Ε: Περιλαμβάνεται το PCS;

Α: Όχι - αυτό είναι το σύμπλεγμα μπαταριών από την πλευρά DC. Παραδίδεται στο PCS/EMS σας μέσω CAN, Ethernet ή RS485 (4G προαιρετικό).

Ε: Ποιες τάσεις PCS ταιριάζει;

Α: Το σύμπλεγμα 225 kWh εκτείνεται σε 604~806VDC. η 241kWh εκτείνεται σε 672~864VDC. Ελέγξτε το παράθυρο DC του PCS σας σε σχέση με το εύρος.

Ε: Μπορώ να εκτελέσω δύο ομάδες παράλληλα;

Α: Ναι, συμπλέγματα ίδιου μοντέλου στον ίδιο δίαυλο συνεχούς ρεύματος, αντιστοιχισμένη ονομαστική τάση, συγκεντρωμένη από την τοποθεσία EMS.

Ε: Ποιο είναι το τυπικό ρεύμα;

A: 150A ανά cluster με ρυθμό 0,5CP. το PCS ορίζει την ισχύ, το cluster ορίζει την ενέργεια.

Ε: Ποια είναι η αποτελεσματικότητα μετ' επιστροφής;

Α: Μέγιστο 88% στους 0,5C με μία φόρτιση και μία εκφόρτιση, συμπεριλαμβανομένων των βοηθητικών.

Ε: Πόσο θα διαρκέσουν τα κύτταρα;

Α: Πάνω από 8000 κύκλους στους 0,5°C και στους 25°C με κατακράτηση τουλάχιστον 80%. υψηλότερες θερμοκρασίες περιβάλλοντος το συντομεύουν.

Ε: Λειτουργεί με EMS τρίτου κατασκευαστή;

Α: Ναι - ο χάρτης του μητρώου είναι μέρος του πακέτου τεκμηρίωσης, ώστε ο μηχανικός σας να μπορεί να ενσωματωθεί χωρίς κλήση από το εργοστάσιο.

Ε: Ποιος είναι ο χρόνος παράδοσης;

Α: 25-35 εργάσιμες ημέρες για τυπικά clusters, συν περίπου μια εβδομάδα κρατήσεων επικίνδυνων εμπορευμάτων στην προέλευση.
