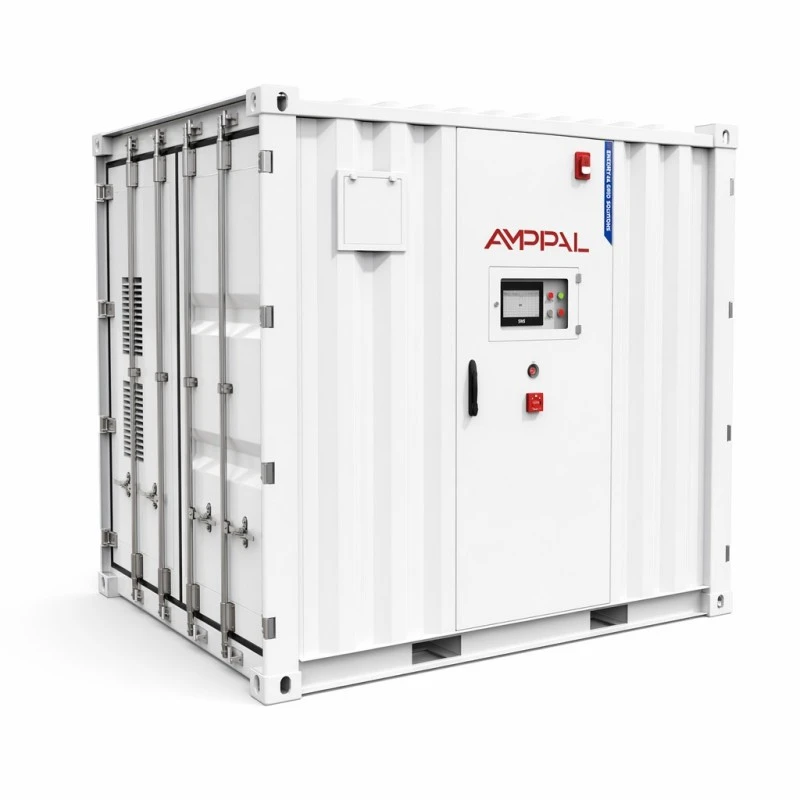

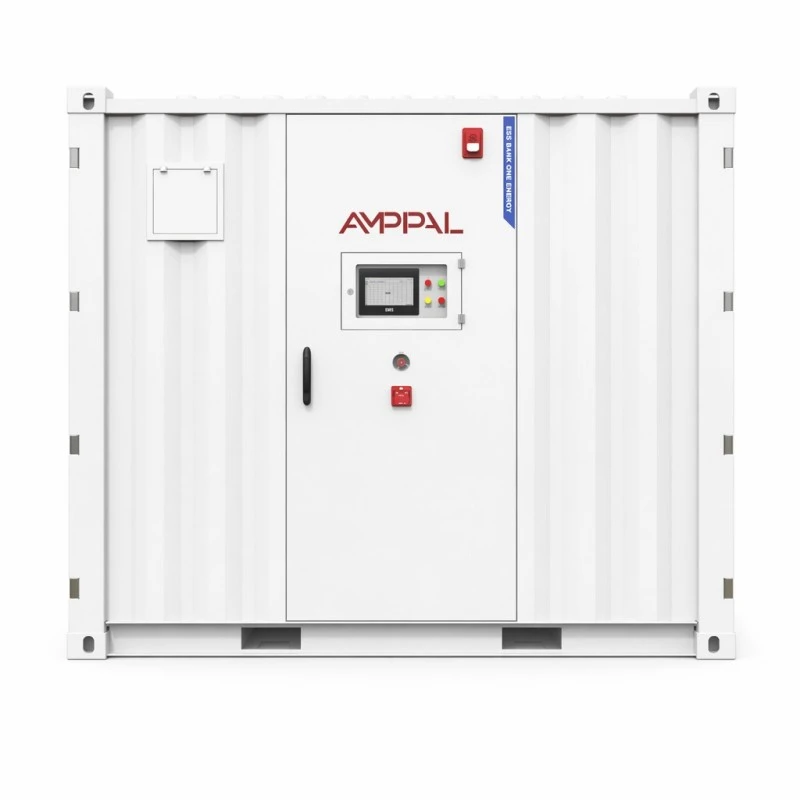

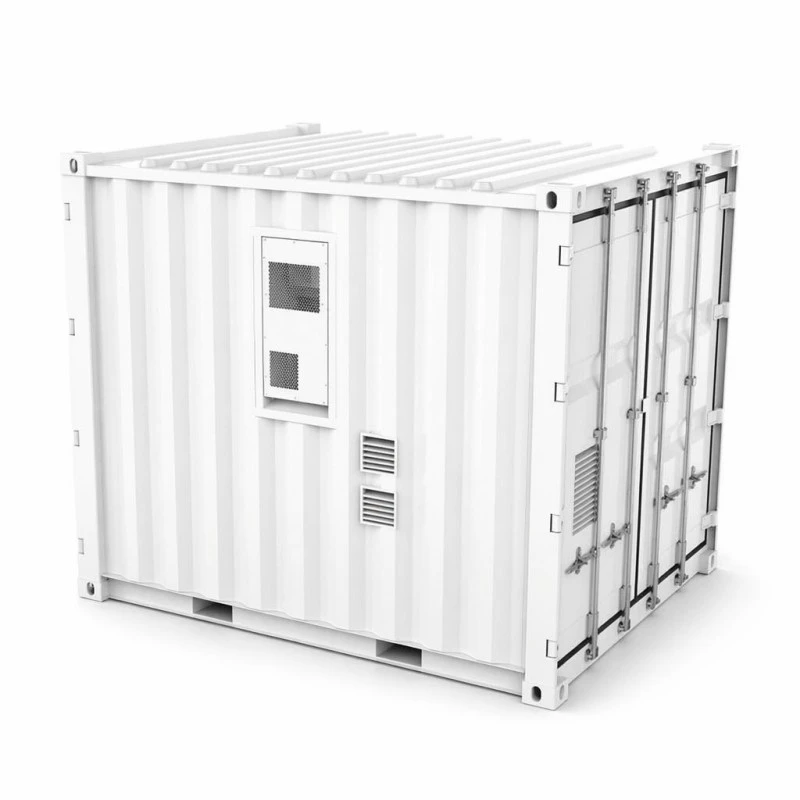

Utility-Scale Containered Battery Energy Storage System

Τι φτάνει στο φορτηγό

Τα συμβατικά έργα μεγαβατώρας συναρμολογούνται επί τόπου: τα πακέτα φτάνουν σε παλέτες, τα ράφια ανεβαίνουν, τα καλώδια σύρονται και ο μισός χρόνος θέσης σε λειτουργία δαπανάται κυνηγώντας λάθη καλωδίωσης που έγιναν κατά την εβδομάδα εγκατάστασης. Το Utility-Scale Containered Battery Energy Storage System αντιστρέφει αυτή τη σειρά. Τα πακέτα 48 ή 55 μπαταριών, ο βρόχος κλιματισμού, τα συστήματα πυροδότησης αεροζόλ και υπερφθοροεξανόνης και η καλωδίωση παρακολούθησης είναι όλα ενσωματωμένα στο εργοστάσιό μας στο Yueqing, έχουν δοκιμαστεί ως ένα σύστημα και αποστέλλονται ως μία μονάδα 3048*2438*2591 mm. Κατά την άφιξη, το πλήρωμα τοποθεσίας το τοποθετεί στο προετοιμασμένο μαξιλαράκι, περνά το καλώδιο εισόδου κάτω DC στο PCS/EMS του έργου και το παραδίδει στη θέση σε λειτουργία. Ο χρόνος συναρμολόγησης του εργοστασίου μετακινείται από την κρίσιμη διαδρομή σας, που είναι συνήθως το όλο νόημα της αγοράς ενός δοχείου και όχι ενός συστήματος ραφιών.

Πέντε αριθμοί που καθορίζουν τις δύο παραλλαγές

Ονομαστική χωρητικότητα 1060kWh και 1215kWh από το ίδιο περίβλημα: 48 πακέτα έναντι 55 πακέτα κυψελών LFP 3,2V/314Ah, επομένως το αποτύπωμα, το μαξιλάρι και το σχέδιο γερανού δεν αλλάζουν μεταξύ των παραλλαγών.

Η αρχιτεκτονική χορδών διαφέρει ως προς το σχεδιασμό — 4P264S για τη μονάδα 1060kWh στα 844,8VDC ονομαστική, 5P242S για τη μονάδα 1215kWh στα 774,4VDC — ενώ και οι δύο παραμένουν μέσα στο παράθυρο 680~950VDC οι περισσότερες μεγάλες πλατφόρμες PCS δέχονται.

Το τυπικό ρεύμα φόρτισης και εκφόρτισης είναι 200A και στα δύο, με ρυθμό 0,5CP, που διατηρεί την έξοδο συνεχούς ρεύματος του κοντέινερ συμβατή με τυπικά σχέδια διαύλου έργου.

Η απόδοση του συστήματος δηλώνεται στο μέγιστο 88% στους 0,5 C, μετρούμενη με μία φόρτιση και μία εκφόρτιση — ο αριθμός περιλαμβάνει βοηθητικά, όχι μόνο τη σειρά της μπαταρίας.

Η διάρκεια ζωής αναφέρεται ως περισσότεροι από 8000 κύκλοι στους 0,5C και στους 25°C με τουλάχιστον 80% διατήρηση ενέργειας και η ζώνη λειτουργίας 0°C έως +50°C ταιριάζει με το κλιματιζόμενο εσωτερικό.

Τεχνικές Προδιαγραφές

Κατηγορία	Παράμετρος	Μοντέλο 1060 kWh	Μοντέλο 1215 kWh
DC Side	Ονομαστική χωρητικότητα	1060 kWh	1215 kWh
	Τύπος κυττάρου	LFP 3,2V/314Ah	LFP 3,2V/314Ah
	Συμβολοσειρά συστήματος μπαταρίας	4P264S	5P242S
	Προδιαγραφή PACK	70,4V314Ah	70,4V314Ah
	ΟΧΙ. των ΣΥΣΚΕΥΩΝ	48 ΤΕΜ	55 ΤΕΜ
	Ονομαστική τάση	844,8 VDC	774,4 VDC
	Εύρος τάσης	680~950VDC	680~950VDC
	Τυπικό ρεύμα φόρτισης/εκφόρτισης	200Α	200Α
Παράμετροι συστήματος	Αποδοτικότητα συστήματος	ΜΕΓΙΣΤΗ απόδοση 88% @0,5C / 1 Φόρτιση 1 Εκφόρτιση	ΜΕΓΙΣΤΗ απόδοση 88% @0,5C / 1 Φόρτιση 1 Εκφόρτιση
	Διάρκεια ζωής συστήματος	>8000 Times(0,5C@25°C) Ποσοστό διατήρησης ενέργειας ≥ 80%	>8000 Times(0,5C@25°C) Ποσοστό διατήρησης ενέργειας ≥ 80%
	Μέθοδος καλωδίωσης	DC κάτω είσοδος	DC κάτω είσοδος
	Ποσοστό φόρτισης & εκφόρτισης	0,5 CP	0,5 CP
	Μέθοδος θερμικής διαχείρισης	Έξυπνο αερόψυκτο κλιματιστικό	Έξυπνο αερόψυκτο κλιματιστικό
	Πρωτόκολλο επικοινωνίας	CAN/Eth/RS485 (4G προαιρετικό)	CAN/Eth/RS485 (4G προαιρετικό)
	Σύστημα πυροπροστασίας	Αερόλυμα & Υπερφθοροεξανόνη	Αερόλυμα & Υπερφθοροεξανόνη
	Διαβάθμιση IP	IP54	IP54
	Μέγεθος προϊόντος	3048*2438*2591 χλστ	3048*2438*2591 χλστ
	Βάρος προϊόντος	9500 κιλά	10500 κιλά
Περιβαλλοντικές Απαιτήσεις	Εύρος θερμοκρασίας λειτουργίας	0°C~+50°C	0°C~+50°C
	Εύρος υγρασίας λειτουργίας	0~95%RH (Χωρίς συμπύκνωση)	0~95%RH (Χωρίς συμπύκνωση)
	Λειτουργικό υψόμετρο	2000m (>2000m Deating)	2000m (>2000m Deating)
	Πιστοποίηση	ΣΥΣΚΕΥΗ: CE ROHS UN38.3 MSDS	ΣΥΣΚΕΥΗ: CE ROHS UN38.3 MSDS
	Εγγύηση	5 Χρόνια	5 Χρόνια

Τοποθεσίες που αναθέτουν μια μεγαβατώρα

Βιομηχανικά πάρκα με βραδινές αιχμές 2-4 ωρών και μια δομή τιμολογίων που ανταμείβει τη μετατόπιση αυτού του παραθύρου.

Αντικατάσταση γεννήτριας ντίζελ: 1060 kWh σε εκφόρτιση 200Α καλύπτει ένα μέτριο βιομηχανικό φορτίο μέσω ενός τυπικού παραθύρου διακοπής λειτουργίας χωρίς logistics καυσίμου.

Ηλιακά ή αιολικά πάρκα που χρειάζονται σταθεροποίηση της παραγωγής και δέσμευση παραγωγής που διαφορετικά θα περιοριζόταν.

Οι εταιρείες διανομής αναβάλλουν την αναβάθμιση του υποσταθμού με το ξύρισμα της κορυφής ενός τροφοδότη για μια ή δύο σεζόν.

Απομακρυσμένες τοποθεσίες εξόρυξης και νησιών όπου οι χώροι μπαταριών που έχουν κατασκευαστεί στο εργοτάξιο δεν είναι πρακτικοί και η παράδοση που έχει δοκιμαστεί στο εργοστάσιο είναι η μόνη αξιόπιστη επιλογή.

Πώς ένα προκατασκευασμένο έργο έρχεται στο διαδίκτυο

Η ακολουθία του έργου ξεκινά με το αστικό πακέτο: ένα επίπεδο μαξιλάρι από σκυρόδεμα ονομαστικής για το σημειακό φορτίο 9500-10500 kg, τάφρο καλωδίων στη θέση του δοχείου και διάκενο για την απόρριψη θερμότητας του κλιματιστικού.

Η ανύψωση είναι μια λειτουργία με ένα μόνο γερανό. Ο φάκελος 3048*2438*2591 χιλ. της μονάδας και τα γωνιακά χυτά είναι τυπικό υλικό κοντέινερ, επομένως η ράβδος διασποράς και η αρματωσιά ενοικιάζονται αντί να κατασκευάζονται κατά παραγγελία.

Στη συνέχεια, η έναρξη λειτουργίας εκτελείται σε τρία βήματα: καλωδίωση DC μέσω του κάτω στυπιοθλίπτη εισόδου στην τοποθεσία PCS, χειραψία CAN/Eth/RS485 με το έργο EMS (προαιρετική απομακρυσμένη πρόσβαση 4G) και η ακολουθία αποδοχής όπου η τοπική αρχή ή ο χειριστής του δικτύου παρακολουθεί δοκιμές ρελέ προστασίας, φόρτιση/εκφόρτιση στο 0,5CP και έλεγχο ακρίβειας αναφοράς SOC. Αφήστε δύο έως τρεις ημέρες εργασιών στο εργοτάξιο μετά τη ρύθμιση του δοχείου.

Μέσα στο Αρχείο Ασφάλειας και Πιστοποίησης

Δύο ανεξάρτητοι πυροσβέστες: το αεροζόλ δρα μέσα στον όγκο της συσκευασίας ενώ η υπερφθοροεξανόνη πλημμυρίζει τον χώρο του δοχείου — το ζεύγος καλύπτει θερμικά φαινόμενα και στις δύο κλίμακες.

Περίβλημα IP54 με είσοδο DC στο κάτω μέρος, ώστε το δοχείο να αντέχει τη βροχή και τη σκόνη επί τόπου ενώ η ηλεκτρική διείσδυση παραμένει χαμηλή και προστατευμένη.

Οι συσκευασίες φέρουν CE και RoHS. Ο πλήρης εξοπλισμός αποστέλλεται με την τεκμηρίωση UN38.3 και MSDS που απαιτείται για τη μεταφορά, το τελωνείο και την ασφάλεια του εργοταξίου.

Ο έξυπνος αερόψυκτος κλιματισμός συγκρατεί το πακέτο 48-55 σε μια στενή ζώνη θερμοκρασίας. ο ελεγκτής διαμορφώνει αντί να κάνει ποδήλατο σκληρά.

Ο φάκελος λειτουργίας είναι 0°C έως +50°C περιβάλλοντος με 0-95% RH χωρίς συμπύκνωση και υψόμετρο 2000 m με μείωση πάνω — αριθμοί που αξίζει να ελέγξετε στην τοποθεσία του έργου σας.

Κάθε δοχείο ολοκληρώνει μια πλήρη φόρτιση και εκφόρτωση 0,5 CP με καταγραφή σε επίπεδο συσκευασίας στο εργοστάσιο προτού σφραγιστούν οι πόρτες για αποστολή.

Οκτώ βήματα μέσα στο εργοστάσιο Yueqing

1. Πρόσληψη κυψέλης — Κυψέλες LFP 314Ah δειγματοληπτούνται κατά παρτίδες για χωρητικότητα και εσωτερική αντίσταση κατά την άφιξη.

2. Κατασκευή συσκευασίας — Τα πακέτα 70,4V/314Ah είναι συγκολλημένα, ενσύρματα, εφοδιασμένα με το πακέτο BMS και έχουν δοκιμαστεί με μόνωση.

3. Κατασκευή δοχείων — το περίβλημα κόβεται, συγκολλάται και επικαλύπτεται με αντιδιαβρωτική προστασία στο ίδιο δάπεδο με τα άλλα ενεργειακά προϊόντα της εταιρείας.

4. Εγκατάσταση rack — τα πακέτα τοποθετούνται στη διάταξη συμβολοσειράς 4P264S ή 5P242S με τη λειτουργία διαύλου DC.

5. Θερμική και πυροσβεστική εγκατάσταση — Οι μονάδες κλιματισμού, οι αγωγοί, οι γεννήτριες αεροζόλ και οι κύλινδροι υπερφθοροεξανόνης έχουν εγκατασταθεί και ελέγχονται για τη λειτουργία τους.

6. Καλωδίωση και έλεγχος — η παρακολούθηση, οι πύλες επικοινωνίας και ο στυπιοθλίπτης εισόδου κάτω DC τερματίζονται στη διεπαφή έργου.

7. Εργοστασιακή δοκιμή αποδοχής — πλήρης ανακύκλωση 0,5 CP με τάση και θερμοκρασία σε επίπεδο συσκευασίας καταγεγραμμένη σε σχέση με τον σειριακό αριθμό.

8. Σφράγιση και συσκευασία — πόρτες σφραγισμένες, τοποθετημένες ενδείξεις κραδασμών, μονάδα προετοιμασμένη για τη μάντρα εμπορευματοκιβωτίων.

Έλεγχος πραγματικότητας μεγέθους σε κλίμακα κοντέινερ

Αγοράστε την παραλλαγή που ταιριάζει με το παράθυρο αποστολής σας και όχι τον μεγαλύτερο αριθμό. Η μονάδα 1060 kWh παρέχει στάνταρ 200A σε δίαυλο 844,8 VDC. η μονάδα 1215 kWh προσφέρει περισσότερη ενέργεια σε χαμηλότερη ονομαστική τάση 774,4 VDC. Ελέγξτε ποια τάση βρίσκεται μέσα στο εύρος λειτουργίας του PCS σας πριν κοπεί το PO.

Η ψύξη του αέρα έχει πραγματικά όρια. Εάν ο ιστότοπός σας υπερβαίνει τακτικά τους +50°C ή βρίσκεται σε υγρό τροπικό κλίμα όπου το κλιματιστικό λειτουργεί συνεχώς με πλήρες φορτίο, ένα υγρόψυκτο προϊόν θα διατηρήσει τη θερμοκρασία του κελιού πιο επίπεδη και μπορεί να ταιριάζει καλύτερα. Το λέμε στο απόσπασμα και όχι μετά την παράδοση.

Κάτω από περίπου 500 kWh ανάγκης αποθήκευσης, αυτό το δοχείο έχει λάθος σχήμα. Ένα προϊόν σε κλίμακα ντουλαπιού κοστίζει λιγότερο στη μεταφορά, τον γερανό και την τοποθεσία, και μπορούμε να σας υποδείξουμε ένα από την ίδια σειρά.

Ερωτήσεις που πρέπει να τεθούν σε προσφορές EPC

Ρωτήστε εάν η τιμή απόδοσης είναι σε επίπεδο συστήματος σε έναν κύκλο φόρτισης-εκφόρτισης — ο δικός μας είναι 88% το μέγιστο στους 0,5 C, συμπεριλαμβανομένων των βοηθητικών.

Ρωτήστε εάν ο ισχυρισμός κύκλου ζωής αναφέρει ρυθμό, θερμοκρασία και όριο συγκράτησης — «8000 κύκλοι» χωρίς όρους είναι πρόταση μάρκετινγκ και όχι προδιαγραφή.

Ρωτήστε πόσοι πυροσβέστες είναι μέσα. Το Aerosol plus perfluorohexanone είναι η διαμόρφωση που οι ασφαλιστές γράφουν όλο και περισσότερο στις απαιτήσεις τους.

Ρωτήστε τι συμβαίνει με τον χρόνο έναρξης λειτουργίας εάν ο υπολογιστής τοποθεσίας χρησιμοποιεί διαφορετικό πρωτόκολλο επικοινωνίας — το CAN, το Ethernet και το RS485 είναι βασικά εδώ, το τηλεχειριστήριο 4G προαιρετικό.

Εμπορικοί όροι: η παραγωγή διαρκεί 30-40 εργάσιμες ημέρες για ένα τυπικό δοχείο, πενταετής εγγύηση και οι μπαταρίες μπορούν να αντικατασταθούν στο χωράφι χωρίς να αποσταλεί το δοχείο.

Ανύψωση, Ναυτιλία και Τελωνείο

Στα 3048*2438*2591mm και στα 9500kg (1060kWh) ή στα 10500kg (1215kWh), η μονάδα κινείται σε επίπεδο κρεβάτι με γερανό και στα δύο άκρα. Τα περονοφόρα ανυψωτικά δεν αξιολογούνται για αυτό το βάρος. σχέδιο αρματωσιάς και γερανός pad πριν φτάσει το φορτηγό.

Επειδή η μπαταρία είναι εγκατεστημένη και φορτισμένη, το κοντέινερ αποστέλλεται ως επικίνδυνα εμπορεύματα UN3480. Ετοιμάζουμε την έκθεση UN38.3, το MSDS και τη δήλωση συσκευασίας της ΓΔ. θα πρέπει να προϋπολογιστείτε περίπου μία επιπλέον εβδομάδα χρόνου κράτησης στην προέλευση έναντι γενικού φορτίου.

Οι τυπικοί όροι είναι FOB Ningbo ή Shanghai με διαθέσιμο CIF. η μονάδα ταξιδεύει ως ένα ισοδύναμο φορτίο ύψους 40 ποδιών και η χερσαία παράδοση στη χώρα σας χρειάζεται άδεια διαδρομής για φορτίο 10,5 τόνων πλάτους 3 μέτρων.

Εξυπηρέτηση εγγύησης και χωρητικότητας

Πενταετής εγγύηση σε πακέτα, κλιματισμό, συστήματα πυρκαγιάς και παρακολούθηση ως ένα σύστημα παράδοσης.

Η χωρητικότητα είναι εγγυημένη για να συγκρατεί τουλάχιστον το 80% της ονομαστικής ενέργειας υπό την αναφερόμενη ανακύκλωση 0,5C. Η παρακολούθηση υποβάθμισης χρησιμοποιεί το αρχείο καταγραφής αποδοχής εργοστασίων ως γραμμή βάσης.

Τα πακέτα είναι ενότητες με δυνατότητα ανταλλαγής πεδίου — ένα αδύναμο πακέτο αντικαθίσταται σε λίγες ώρες χωρίς να αποσταλεί το κοντέινερ ή να διακοπεί η υπόλοιπη συμβολοσειρά.

Η απομακρυσμένη παρακολούθηση μέσω CAN/Eth/RS485 με προαιρετικό 4G επιτρέπει στην ομάδα σέρβις μας να διαβάσει δεδομένα σε επίπεδο πακέτου και να προγραμματίσει μια επίσκεψη προτού η μετατόπιση χωρητικότητας γίνει ορατή στον χειριστή.

Ετήσιο σέρβις: καθαρισμός φίλτρου αέρα, έλεγχος πίεσης πυροσβεστικού πράκτορα, επαλήθευση ροπής τερματικού και λειτουργία χωρητικότητας. Τα ανταλλακτικά πακέτα αποστέλλονται εντός 5-7 εργάσιμων ημερών.

Λάθη προετοιμασίας ιστότοπου που κοστίζουν εβδομάδες

Λάθος: χύνοντας το μαξιλαράκι πριν ελέγξετε την κλίση της πόρτας του δοχείου και το διάκενο του κλιματιστικού. Δεξιά: σημειώστε το αποτύπωμα 3048*2438 mm συν το διάδρομο σέρβις 1 m πριν παραγγελθεί σκυρόδεμα.

Λάθος: αν υποτεθεί ότι η μονάδα 9500 κιλών μπορεί να γλιστρήσει με περονοφόρο ανυψωτικό. Δεξιά: γερανός από τα γωνιακά χυτά με διαστολέα — το σχέδιο αρματωσιάς πρέπει να υπάρχει πριν το φορτηγό αναχωρήσει από το λιμάνι.

Λάθος: αφήνοντας το στυπιοθλίπτη εισόδου κάτω DC θαμμένο κάτω από το γέμισμα της τάφρου του καλωδίου. Δεξιά: τερματίστε και σφραγίστε τον αδένα κατά την εβδομάδα τοποθέτησης, πριν γεμίσει η τάφρο.

Λάθος: παράλειψη του ελέγχου υγρασίας επειδή 'έχει IP54'. Δεξιά: η ζώνη λειτουργίας είναι 0-95% RH χωρίς συμπύκνωση. ένας αφυγραντήρας είναι φθηνή ασφάλιση σε περιοχές με μουσώνες.

Λάθος: σύνδεση του διαύλου της μπαταρίας σε ένα PCS έξω από το παράθυρο 680~950VDC. Δεξιά: βεβαιωθείτε ότι το PCS του έργου αποδέχεται την ονομαστική τάση της παραλλαγής (844,8 V ή 774,4 V) πριν από την ενεργοποίηση.

Σημειώσεις πεδίου από έργα Megawatt-Hour

Ένας κατασκευαστής ακινήτων στην Τασκένδη του Ουζμπεκιστάν παρήγγειλε μια μονάδα 1060 kWh στα τέλη του 2024 για ένα εμπορικό συγκρότημα με διαφορά τιμολογίων νύχτας/ημέρας. Ο μηχανικός του έργου τους ανέφερε ότι το κοντέινερ δημιουργούσε έσοδα μέσα σε εννέα ημέρες από τη στιγμή που ο γερανός το σήκωσε από την επίπεδη επιφάνεια και σημείωσε ότι η χειραψία του EMS μέσω του RS485 χρειάστηκε ένα απόγευμα χαρτογράφησης παραμέτρων - περισσότερο από τη φυσική εγκατάσταση.

Ένας κατασκευαστής ηλιακών στο Ανταναναρίβο της Μαδαγασκάρης συνδύασε την παραλλαγή των 1215 kWh με μια υπάρχουσα φωτοβολταϊκή φάρμα. Τα σχόλιά τους επικεντρώθηκαν στο κλιματιστικό: στη ζέστη του νησιού το φορτίο ψύξης ήταν υψηλότερο από αυτό που προτείνεται στο φύλλο δεδομένων και μας ζήτησαν τον πίνακα μειώσεων στους +45°C πριν παραγγείλουν τη δεύτερη μονάδα.

Ένας εργολάβος εξόρυξης στο Αλμάτι του Καζακστάν χρησιμοποίησε το κοντέινερ ως εφεδρικό για μια μονάδα επεξεργασίας. Ο ηλεκτρικός επόπτης τους επαίνεσε την εγκατάσταση ενός ανελκυστήρα, αλλά παραπονέθηκε ότι η καλωδίωση επικοινωνίας χρειαζόταν μεγαλύτερες εργοστασιακές ουρές - η θέση εισόδου στο κάτω μέρος DC σήμαινε ότι η τάφρο τους έτρεχε 4 μέτρα πιο μακριά από το προγραμματισμένο.

Ερωτήσεις που κάνουν οι αγοραστές πριν από την κράτηση κοντέινερ

Ε: Ποια είναι η διαφορά μεταξύ των δύο παραλλαγών;

Α: Διάταξη ενέργειας και χορδών — 48 πακέτα σε 4P264S (844,8 VDC) για 1060 kWh, 55 πακέτα σε 5P242S (774,4 VDC) για 1215 kWh, ίδιο περίβλημα.

Ε: Το δοχείο περιλαμβάνει το PCS;

Α: Όχι — είναι το στοιχείο αποθήκευσης από την πλευρά DC. Συνδέεται στο έργο σας PCS/EMS μέσω CAN, Ethernet ή RS485 (4G προαιρετικό).

Ε: Πώς αποστέλλεται;

Α: Ως επικίνδυνα εμπορεύματα UN3480 σε επίπεδη επιφάνεια ή ως φορτίο εμπορευματοκιβωτίων, με αναφορά UN38.3 και MSDS που ετοιμάσαμε από εμάς.

Ε: Ποιο είναι το τυπικό ρεύμα φόρτισης/εκφόρτισης;

A: 200A και στις δύο παραλλαγές, με ρυθμό 0,5CP, εντός του παραθύρου τάσης 680~950VDC.

Ε: Πόσος χρόνος διαρκεί η θέση σε λειτουργία;

Α: Δύο έως τρεις ημέρες για καλωδίωση συνεχούς ρεύματος, χειραψία επικοινωνίας και δοκιμές αποδοχής που έγιναν μάρτυρες, με την προϋπόθεση ότι το μαξιλαράκι είναι έτοιμο.

Ε: Ποια είναι η πραγματική αποτελεσματικότητα;

Α: Μέγιστο 88% στους 0,5 C μετρημένο σε μία φόρτιση και μία εκφόρτιση, συμπεριλαμβανομένων των βοηθητικών.

Ε: Πόσο καιρό θα διαρκέσει η μπαταρία;

Α: Πάνω από 8000 κύκλους στους 0,5°C και στους 25°C με τουλάχιστον 80% διατήρηση ενέργειας. Οι θερμότερες συνθήκες περιβάλλοντος το συντομεύουν.

Ε: Ποιος είναι ο χρόνος παράδοσης;

Α: 30-40 εργάσιμες ημέρες για ένα τυπικό δοχείο. η κράτηση της ΓΔ στην αρχή προσθέτει περίπου μια εβδομάδα στο πρόγραμμα ιστιοπλοΐας.
