Φορητός φορτιστής AC 3,5 kW για οικιακή χρήση

Αδιάβροχο που επιβιώνει από έναν σωλήνα

Ο πιο γρήγορος τρόπος για να ελέγξετε την ειλικρίνεια ενός φορτιστή σε εξωτερικούς χώρους είναι να διαβάσετε το δεύτερο ψηφίο του. IP54 σημαίνει πιτσίλισμα. IP65 σημαίνει σωλήνας. Αυτή η επιτοίχια μονάδα είναι το δεύτερο είδος.

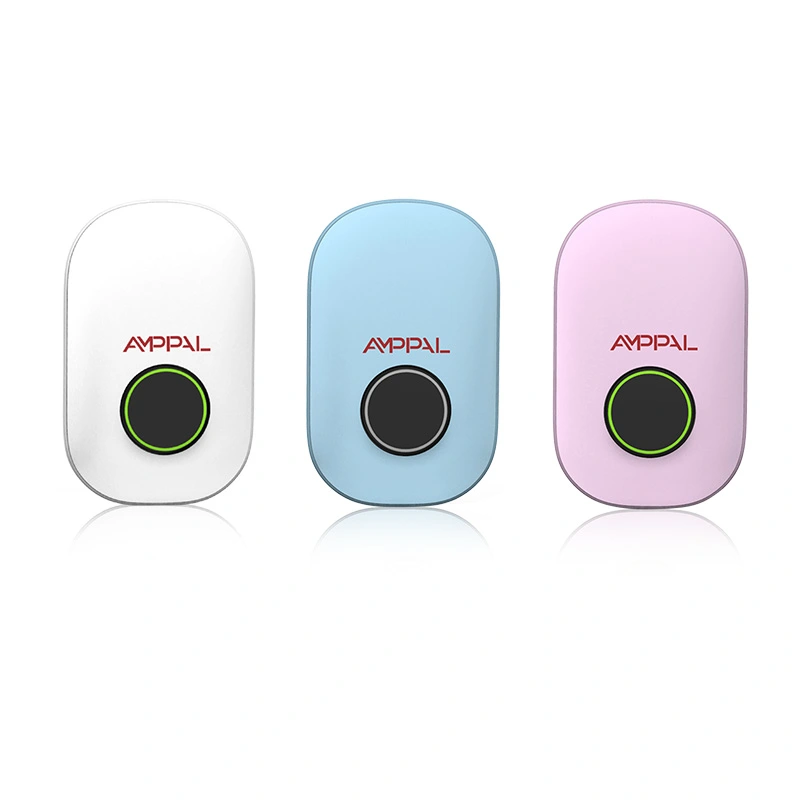

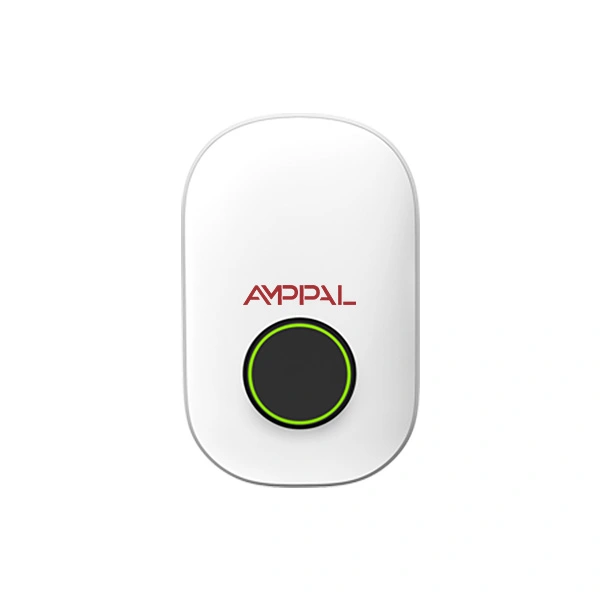

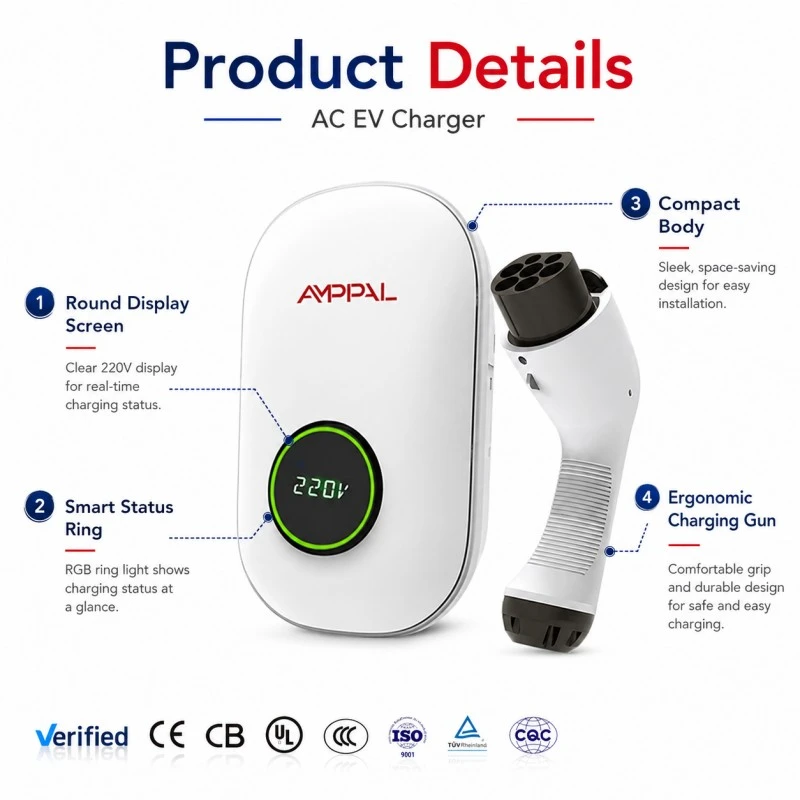

Ο φορητός φορτιστής AC EV AMPPAL 3,5 kW για οικιακή χρήση (AF-AC-3.5-B-A-O-1/2-SF) είναι ένα κουτί τοίχου με πλαστικό περίβλημα 304 x 191 x 95 mm με μία πρίζα τύπου 2, με ονομαστική τιμή 16A σε μονοφασική τάση 220VAC. Συνδέεται μέσω Bluetooth, WiFi και της εφαρμογής AMPPAL και διαθέτει βαθμολογία IP65 με εύρος εργασίας -30°C έως +50°C.

Το κατασκευάσαμε για τα μέρη που δεν επιβιώνει ένας κανονικός φορτιστής: αλατισμένος αέρας, καταιγίδες σκόνης, βροχή μουσώνων και το πλυντήριο πίεσης του συνεργείου καθαρισμού. Το σπρέι αλατιού, η σκόνη διοξειδίου του πυριτίου και τα πλυντήρια πίεσης είναι οι τρεις δολοφόνοι. αυτή η κατοικία είναι χτισμένη γύρω από τα τρία.

Δεν υπάρχει οθόνη αφής για σκούπισμα και πληκτρολόγιο για διάβρωση. η διεπαφή είναι το τηλέφωνό σας. Η αφαίρεση αυτών των εξαρτημάτων είναι σκόπιμη: λιγότερα ανοίγματα στο περίβλημα, λιγότερα πράγματα για να επιτεθεί ο αλατισμένος αέρας.

Πέντε τρόποι IP65 αλλάζει τη φόρτιση εξωτερικού χώρου

Το στεγανό στη σκόνη είναι διαφορετικό από το ανθεκτικό στη σκόνη: το 6 σημαίνει ότι δεν εισχωρούν σωματίδια, ακόμη και σε λατομείο ή εργοτάξιο στην έρημο.

Επιτρέπονται οι πίδακες νερού: μπορείτε να σύρετε τη μονάδα κατά τη διάρκεια του καθαρισμού, όπως ακριβώς πεθαίνουν οι περισσότεροι φορτιστές εξωτερικού χώρου.

Το σφραγισμένο περίβλημα απομακρύνει τα κλίματα που είναι επιρρεπή στη συμπύκνωση. η φλάντζα συμπιέζεται ομοιόμορφα από το σχέδιο βίδας του μπροστινού καλύμματος.

Η περιοχή από -30°C έως +50°C καλύπτει τους σκανδιναβικούς χειμώνες και τα καλοκαίρια του Κόλπου χωρίς θερμάστρα ή ανεμιστήρα.

Το πλαστικό περίβλημα σημαίνει ότι δεν υπάρχουν μονοπάτια σκουριάς: χωρίς γυμνές μεταλλικές άκρες, χωρίς διαβρωτικούς μεντεσέδες και ένα ελαφρύ σώμα αρκετά για εγκατάσταση από ένα άτομο.

Κάτι λιγότερο που πρέπει να αποτύχει: χωρίς συσκευή ανάγνωσης καρτών και χωρίς πληκτρολόγιο σημαίνει λιγότερα ανοίγματα στο περίβλημα και λιγότερα μέρη για να επιτεθεί ο αέρας αλατιού.

Τεχνικές Προδιαγραφές

Περιβάλλοντα Αυτή η μονάδα κατασκευάστηκε

Παράκτια σπίτια και εξοχικές κατοικίες όπου ψεκασμός αλατιού κατακάθεται σε οτιδήποτε βρίσκεται σε απόσταση 500 μέτρων από το νερό.

Καμπίνες εργοταξίου και υπόστεγα εργαλείων σε περιοχές με σκόνη, όπου η λεπτή σκόνη θα άλεζε σε μικρότερους συνδέσμους.

Κλίματα μουσώνων: η επιτοίχια βάση και η πρίζα που βλέπει προς τα κάτω ρίχνουν νερό πριν μπορέσει να λιμνάσει.

Εξωτερικά κτίρια και στάβλοι αγροκτημάτων με υψηλή υγρασία και τακτικές ρουτίνες πλύσης.

Ψυχρές περιοχές όπου οι χειμώνες -30°C σκοτώνουν τα φθηνότερα ηλεκτρονικά. η μονάδα έχει βαθμολογηθεί για το πλήρες φάσμα.

Προσωρινές ρυθμίσεις και ρυθμίσεις ενοικίασης: ελαφριές, επιτοίχιες και εύκολες στη μετακίνηση μεταξύ τοποθεσιών.

Τοίχοι γκαράζ και αυτοκινήτων όπου η συμπύκνωση στάζει όλη τη νύχτα. η σφραγισμένη σανίδα σηκώνει τους ώμους από την υγρασία.

Ενοικίαση εξοχικών κατοικιών όπου οι επισκέπτες είναι δύσκολοι στον εξοπλισμό. μια μονάδα που επιβιώνει από το κλείσιμο του σωλήνα επιβιώνει στους περισσότερους επισκέπτες.

Τι συμβαίνει μέσα όταν βρέχει

Το νερό συναντά πρώτα το μπροστινό κάλυμμα. Το παρέμβυσμα IP65 βρίσκεται πίσω από το κάλυμμα και ο στυπιοθλίπτης καλωδίου σφραγίζει το σημείο εισόδου. δεν υπάρχει υποδοχή εξαερισμού για εκμετάλλευση της βροχής, επειδή η μονάδα ψύχεται μέσω μεταφοράς μέσω της επιφάνειας του περιβλήματος.

Η πρίζα τύπου 2 έχει το δικό της καπάκι. Όταν ένα αυτοκίνητο είναι συνδεδεμένο στην πρίζα, ο ίδιος ο σύνδεσμος φέρει την προστασία από τις καιρικές συνθήκες. όταν είναι αδρανές, το καπάκι κρατά τη βροχή και τη σκόνη από τις επαφές.

Τι δεν σημαίνει IP65: βύθιση. Η βαθμολογία καλύπτει πίδακες και βροχή, όχι λακκούβες, επομένως τοποθετήστε τη μονάδα με την υποδοχή σε γωνία προς τα κάτω και διατηρήστε τη βάση πάνω από το επίπεδο πλημμύρας. Σε περιοχές με πλάγια βροχή, η εσοχή υποδοχή και το χαμηλού προφίλ καπάκι δίνουν στο νερό μια μακρύτερη διαδρομή πριν φτάσει στις επαφές.

Η ψυχρή συμπεριφορά αξίζει επίσης μια γραμμή: ο σφραγισμένος όγκος αναπνέει ελάχιστα, επομένως η υγρασία μπλοκάρεται στις αρθρώσεις αντί να διαχειρίζεται οι αεραγωγοί. Σε ακραίους κύκλους κατάψυξης-απόψυξης, συνιστούμε την τοποθέτηση κάτω από μια μαρκίζα, η οποία δεν κοστίζει τίποτα και αφαιρεί την τελευταία αμφιβολία.

Δοκιμή πίσω από την κατάταξη IP65

Τα δείγματα παρτίδας εκτελούν δοκιμή IPX5 με πίδακα νερού σύμφωνα με το IEC 60529: ακροφύσιο 6,3 mm στα 12,5 λίτρα ανά λεπτό, ψεκασμένο από όλες τις γωνίες για τρία λεπτά.

Η λειτουργία του θαλάμου σκόνης επαληθεύει ότι δεν υπάρχει είσοδος μετά από οκτώ ώρες σύμφωνα με τη διαδικασία IP6X.

Το 100% των μονάδων περνούν διηλεκτρικούς ελέγχους hi-pot και ελέγχους συνέχειας εδάφους.

Θερμικός κύκλος από -30°C έως +70°C ανά IEC 60068, συν 96ωρη ψεκασμός αλατιού σε μονάδες δειγματοληψίας.

48ωρη καύση πλήρους φορτίου με το περίβλημα σφραγισμένο, ενώ η εσωτερική θερμοκρασία καταγράφεται.

Στοιχεία συμβατά με RoHS/REACH σύμφωνα με το πρότυπο ISO 9001:2015. CE σύμφωνα με τις οδηγίες Χαμηλής Τάσης και EMC.

Ο σειριακός αριθμός κάθε μονάδας συνδέεται με τα αρχεία δοκιμών της, επομένως ένα πιστοποιητικό παρτίδας μπορεί να ανιχνευθεί σε μια συγκεκριμένη ημέρα παραγωγής.

Πώς κατασκευάζεται το περίβλημα: Οκτώ βήματα

Χύτευση: το περίβλημα χυτεύεται με έγχυση με το αυλάκι της φλάντζας και τα σημεία στερέωσης σχεδιασμένα στο εργαλείο.

Κάθισμα φλάντζας: η σφράγιση IP65 τοποθετείται και ελέγχεται υπό οπίσθιο φωτισμό για συνεχή χάντρα.

PCBA: η πλακέτα τροφοδοσίας, η μονάδα Bluetooth/WiFi και η μέτρηση συμπληρώνονται στη γραμμή SMT.

Προστατευτική επίστρωση: η κύρια πλακέτα λαμβάνει μια λεπτή ομοιόμορφη επίστρωση πριν από την τελική συναρμολόγηση.

Συγκρότημα υποδοχής και στυπιοθλίπτη καλωδίου, με ροπή στρέψης στις προδιαγραφές που κάνουν τη στεγανοποίηση να λειτουργεί.

Έλεγχος φόρτωσης υλικολογισμικού και αντιστοίχισης εφαρμογών.

Δειγματοληψία IP: μονάδες από κάθε παρτίδα πηγαίνουν στην εξέδρα εκτόξευσης νερού.

Hi-pot, οπτικό QC και συσκευασία. Οι τυπικές παραγγελίες αποστέλλονται σε 15-20 εργάσιμες ημέρες.

Σωστό εργαλείο, σωστή τοποθεσία: Επιλέγοντας τα 3,5 kW

Τα 3,5 kW είναι μια αργή, σταθερή φόρτιση: περίπου 15-17 χλμ. εμβέλειας την ώρα για ένα τυπικό ηλεκτρικό ηλεκτρικό όχημα και μια πλήρης φόρτιση κατά τη διάρκεια της νύχτας για τους περισσότερους μετακινούμενους. Επιλέξτε το όταν το αυτοκίνητο παρκάρει για ώρες και το κύκλωμα είναι ένα συνηθισμένο κύκλωμα πρίζας 16Α.

Μην το επιλέξετε όταν χρειάζεστε ανατροπή. Ένας στόλος ταξί που κάνει ποδήλατο κάθε δύο ώρες χρειάζεται 7 kW ή 11 kW και ένα αμαξοστάσιο με τριφασικό σέρβις δεν πρέπει να διαθέτει κιβώτια 3,5 kW. Αυτό είναι ένα οικιακό και ελαφρύ-εμπορικό εργαλείο, όχι μια μηχανή διακίνησης.

Πού πραγματικά κερδίζει: η έκθεση σε εξωτερικούς χώρους αποφασίζει, όχι η ισχύς. Εάν η τοποθεσία είναι παράκτια, σκονισμένη ή παγωμένη, το κέλυφος IP65 δικαιολογείται ακόμη και σε μέτρια απόδοση.

Συγκρίνοντας με μια μονοφασική μονάδα 7 kW; Το 3,5kW τραβάει 16Α και το 7kW τραβάει 32Α. πολλά παλαιότερα σπίτια και εξοχικές κατοικίες έχουν κύκλωμα 16Α αλλά όχι 32Α. Όταν η καλωδίωση υπαγορεύει την επιλογή, τα 3,5 kW αποφεύγουν εντελώς την επανακαλωδίωση.

Γιατί οι αγοραστές προτιμούν τις εξωτερικές μονάδες AMPPAL

Το IP65 ελέγχεται, δεν θεωρείται δεδομένο: τα αποτελέσματα εκτόξευσης νερού και θαλάμου σκόνης είναι διαθέσιμα ανά παρτίδα.

Τοπικός έλεγχος μέσω Bluetooth και WiFi με την εφαρμογή AMPPAL. δεν απαιτείται λογαριασμός cloud για την έναρξη μιας συνεδρίας.

Συμπαγές περίβλημα 304 x 191 x 95 mm και τοποθέτηση στον τοίχο για ένα άτομο.

Πιστοποίηση CE, τυπική εγγύηση 2 ετών, χρόνος παράδοσης 15-20 εργάσιμες ημέρες, μονάδα MOQ 1.

OEM/ODM: προσαρμοσμένο λογότυπο, χρώμα περιβλήματος και επωνυμία εφαρμογής. εξαγωγές σε 40+ χώρες από το 2014.

Φιλικά ανταλλακτικά: τα συγκροτήματα φλάντζας, καπακιού υποδοχής και καλωδίων είναι τα μόνα αναλώσιμα, επομένως ένας διανομέας μπορεί να κρατήσει ένα μικρό κιτ και να καλύψει ολόκληρη την εγκατεστημένη βάση.

Λεπτομέρειες συσκευασίας και παράδοσης

Κάθε μονάδα αποστέλλεται σε χαρτοκιβώτιο διαστάσεων περίπου 380 x 280 x 170 mm, έτοιμο για λιανική πώληση, με προστασία από αφρό, με το στήριγμα τοίχου, τις βίδες και το εγχειρίδιο. το μεικτό βάρος είναι περίπου 3 κιλά.

Σαράντα μονάδες ανά παλέτα σε δύο στρώσεις. ένα εμπορευματοκιβώτιο 20 ποδιών χωρά περίπου 1.500 μονάδες και ένα 40HQ περίπου 3.300, οπότε μικρές και μεγάλες παραγγελίες αποστέλλονται οικονομικά. Οι διανομείς συχνά συνδυάζουν αυτό το μοντέλο με τις εκδόσεις 7kW και 11kW σε ένα δοχείο.

Οι προσφορές είναι FOB Ningbo ή Shanghai, EXW διαθέσιμες. το εμπορικό τιμολόγιο, η λίστα συσκευασίας, η φορτωτική, το πιστοποιητικό προέλευσης και η δήλωση CE συνοδεύουν κάθε αποστολή.

Πολιτική υποστήριξης και επισκευής

2 χρόνια τυπική εγγύηση από την αποστολή, που καλύπτει κατασκευαστικά ελαττώματα, συμπεριλαμβανομένων των σφραγισμένων ηλεκτρονικών.

24ωρη τεχνική απόκριση με διαγνωστικά βίντεο.

Ανταλλακτικά: κιτ φλάντζας, καπάκια υποδοχής και συγκροτήματα καλωδίων μέσω DHL/FedEx εντός 2 εργάσιμων ημερών.

RMA με φωτογραφίες και σειριακό αριθμό: η αντικατάσταση ή η επισκευή επιβεβαιώνεται πριν επιστρέψετε οτιδήποτε.

Η τσιμούχα είναι ένα στοιχείο φθοράς: αντικαταστήστε τη φλάντζα εάν η μονάδα αποσυναρμολογηθεί ποτέ και περιλαμβάνουμε μια νέα φλάντζα χωρίς κάθε παραγγελία επισκευής.

Η επιτόπια επισκευή είναι δυνατή στις περισσότερες περιπτώσεις: το μπροστινό κάλυμμα και η φλάντζα αποκολλώνται με τυπικά εργαλεία, επομένως ένα κατεστραμμένο καπάκι δεν σημαίνει μια εντελώς νέα μονάδα.

Σημειώσεις χειρισμού και καθαρισμού

Λάθος: πλύση με πίεση της πρίζας με ανοιχτό καπάκι. Δεξιά: κλείστε το καπάκι της πρίζας και καλύψτε έναν συνδεδεμένο σύνδεσμο πριν από τον εύκαμπτο σωλήνα.

Λάθος: τοποθέτηση της μονάδας επίπεδη, ώστε το νερό να λιμνάζει στην επάνω άκρη. Δεξιά: χρησιμοποιήστε την κλίση του βραχίονα ώστε το πρόσωπο να χύνει νερό.

Λάθος: διάτρηση εισόδου καλωδίου πεδίου μέσα από το περίβλημα. Δεξιά: χρησιμοποιήστε τον εργοστασιακό αδένα. μια τρύπα στο χωράφι είναι όπου μπαίνει νερό.

Λάθος: αφήστε τη μονάδα στο επίπεδο του δαπέδου σε περιοχή επιρρεπή σε πλημμύρες. Δεξιά: τοποθετήστε πάνω από τη γνωστή γραμμή πλημμύρας. Το IP65 είναι αδιάβροχο, όχι κατάδυση.

Λάθος: αγνόηση της φλάντζας μετά από χρόνια έκθεσης στην υπεριώδη ακτινοβολία. Δεξιά: επιθεωρήστε τη σφράγιση ετησίως και αντικαταστήστε την εάν είναι ραγισμένη. το κιτ κοστίζει λιγότερο από τη διάγνωση.

Ιστορίες αγοραστών από τα δύσκολα κλίματα

Ένας ιδιοκτήτης εξοχικής κατοικίας στις ακτές της Νορβηγίας έβαλε ένα δίπλα σε ένα βαρκάκι 200 ​​μέτρα από τη θάλασσα. Μετά από δύο χειμώνες ψεκασμού αλατιού, το μόνο πρόβλημα ήταν ένα άκαμπτο καπάκι υποδοχής, το οποίο χαλάρωσε με σπρέι σιλικόνης. τα ηλεκτρονικά δεν έφταιξαν ποτέ.

Ένας Κενυάτης εργολάβος κατασκευών διατηρεί τέσσερις μονάδες σε καμπίνες εργοταξίου σε μια σκονισμένη περιοχή ορεινών περιοχών. Το παράπονο του διαχειριστή του ιστότοπου είναι το αντίθετο από τα περισσότερα: οι μονάδες είναι τόσο σφραγισμένες που ούτε η σκόνη δεν μπορεί να διαφύγει και μια λεπτή μεμβράνη συγκεντρώνεται πίσω από τη στεφάνη της οθόνης τις ηλιόλουστες μέρες.

Ένας καταυλισμός εξόρυξης της Χιλής παρήγγειλε μια παρτίδα για τη στέγαση του προσωπικού σε υψόμετρο. Ο ηλεκτρολόγος τους εκτίμησε τη βαθμολογία -30°C μετά από μια νύχτα στους -18°C. προηγουμένως είχε δει φθηνότερους φορτιστές να αποτυγχάνουν κάτω από -10°C.

Το κοινό νήμα σε αυτές τις αναφορές: κανείς δεν καλεί για ζημιές από το νερό. Τα παράπονα είναι καλλυντικά, ένα άκαμπτο καπάκι ή ένα ξεθωριασμένο πλαίσιο, το οποίο είναι ακριβώς αυτό που πρέπει να κοστίσει στον ιδιοκτήτη ένα αδιάβροχο σχέδιο.

Ερωτήσεις σχετικά με την αδιάβροχη φόρτιση

Ε: Μπορώ πραγματικά να ψεκάσω νερό απευθείας στη μονάδα;

Α: Ναι, το IP65 προστατεύει από πίδακες χαμηλής πίεσης από οποιαδήποτε κατεύθυνση. κρατήστε το καπάκι της πρίζας κλειστό κατά τη διάρκεια του σωλήνα.

Ε: Ποια είναι η διαφορά μεταξύ IP54 και IP65;

Α: Το δεύτερο ψηφίο: 4 αντιστέκεται σε πιτσιλιές, 5 αντιστέκεται σε πίδακες. το πρώτο ψηφίο 6 προσθέτει στεγανότητα στη σκόνη.

Ε: Θα φορτιστεί η μονάδα κάτω από το μηδέν;

Α: Εκτιμάται στους -30°C. Η διαχείριση της μπαταρίας του αυτοκινήτου αποφασίζει πόση ενέργεια δέχεται όταν είναι κρύο.

Ε: Το πλαστικό περίβλημα κιτρινίζει στον ήλιο;

Α: Το περίβλημα είναι σταθεροποιημένο στην υπεριώδη ακτινοβολία, αλλά αναμένεται μικρό ξεθώριασμα της επιφάνειας μετά από αρκετά χρόνια σε εξωτερικούς χώρους.

Ε: Τι κάνει η εφαρμογή χωρίς λογαριασμό cloud;

A: Η σύζευξη Bluetooth, η έναρξη/διακοπή και η ζωντανή οθόνη τροφοδοσίας λειτουργούν τοπικά. Το WiFi προσθέτει απομακρυσμένη πρόσβαση μόλις διαμορφωθεί.

Ε: Ποια πρίζα και καλώδιο περιλαμβάνονται;

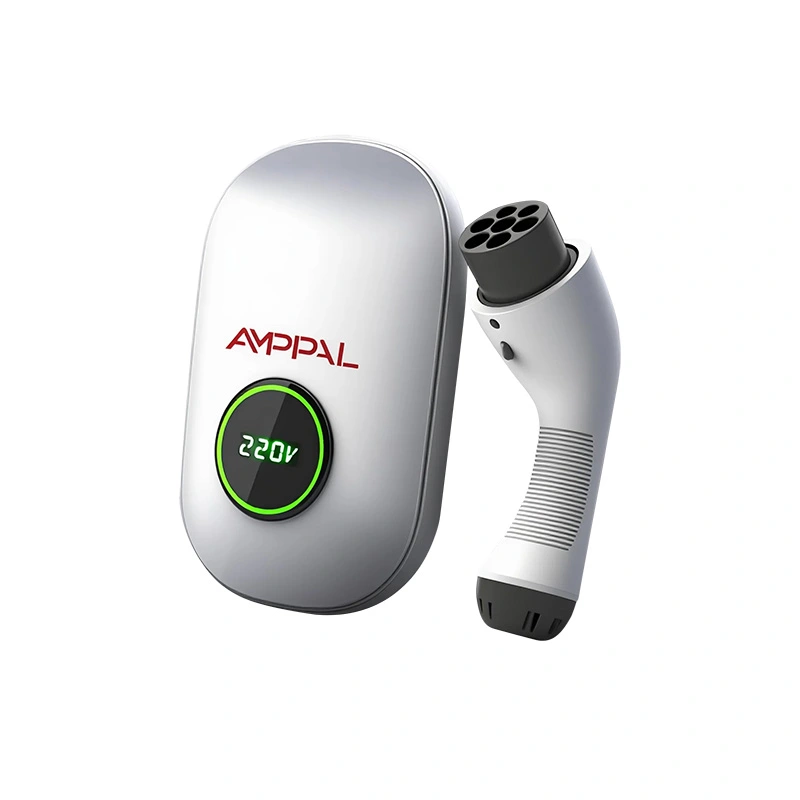

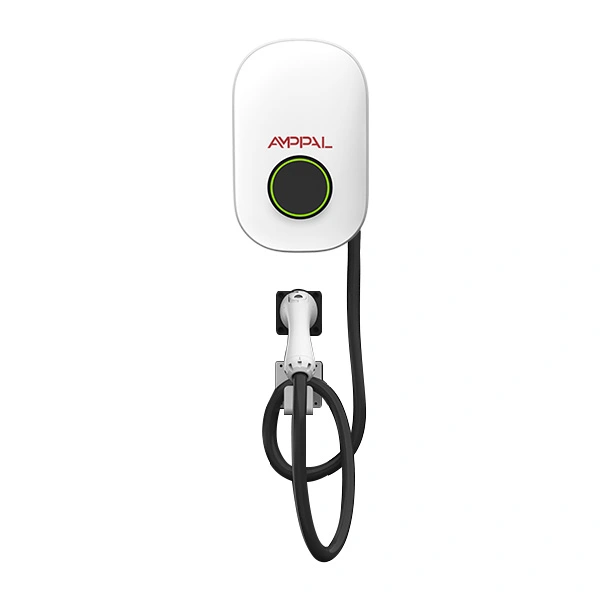

Α: Μία πρίζα τύπου 2 με σταθερό καλώδιο. Τα CCS και CHAdeMO δεν προσφέρονται σε μοντέλα AC.

Ε: Μπορεί να εγκατασταθεί και σε εσωτερικούς χώρους;

Α: Ναι, το κέλυφος IP65 λειτουργεί οπουδήποτε. Η χρήση σε εσωτερικούς χώρους απλώς αφήνει αχρησιμοποίητο χώρο για το κεφάλι.

Ε: Ποιος είναι ο χρόνος παράδοσης;

Α: 15-20 εργάσιμες ημέρες για τυπικά μοντέλα, μονάδα MOQ 1.
