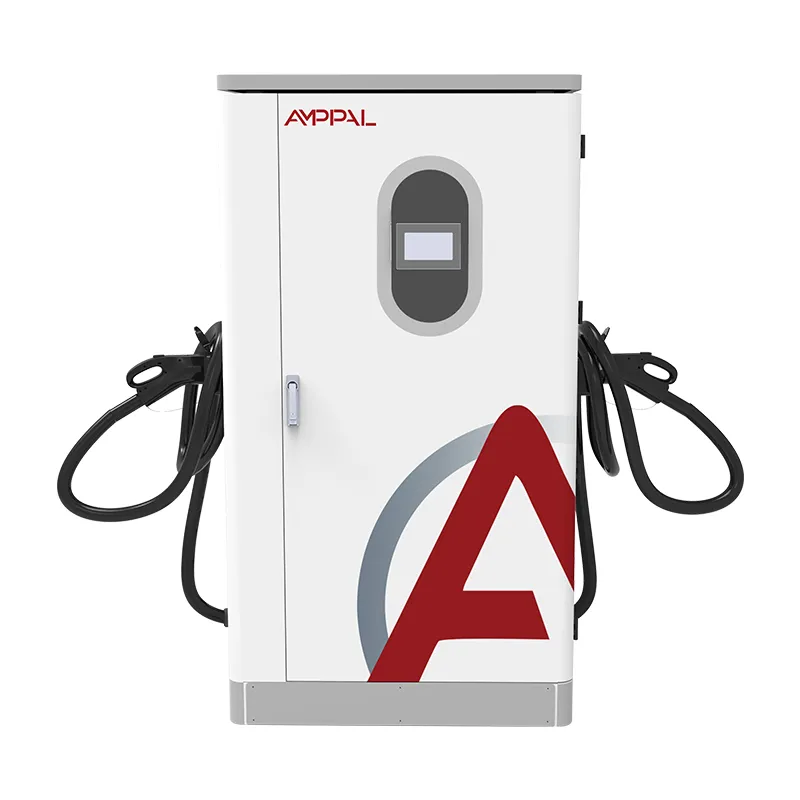

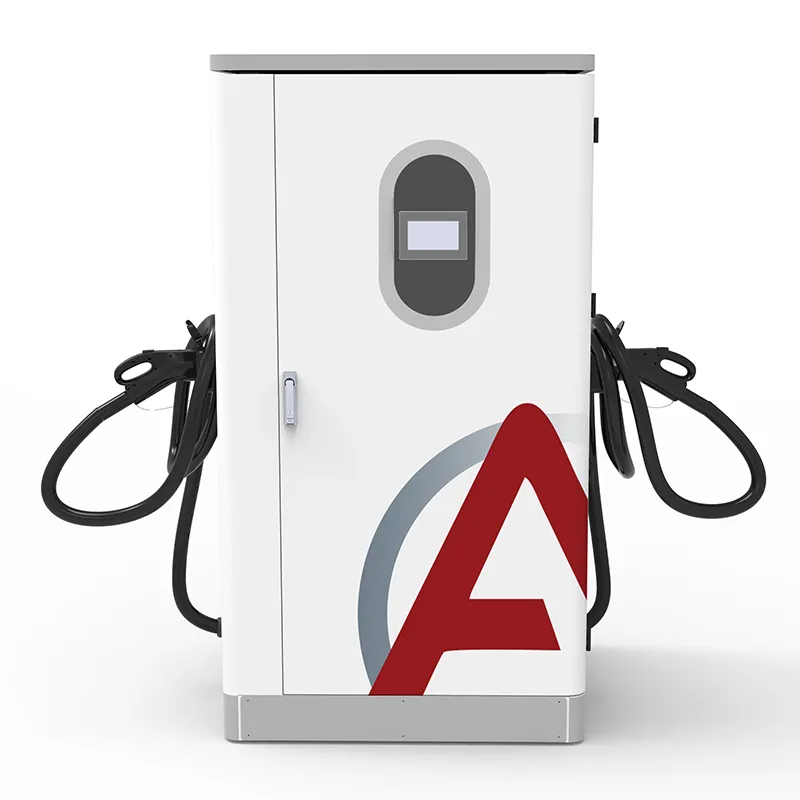

Υψηλής ισχύος DC εξαιρετικά γρήγορος φορτιστής EV 320 kW για φόρτιση ηλεκτρικού λεωφορείου

Τι αλλάζει ένα ντουλάπι 320 kW για έναν στόλο φορτηγών

Τη στιγμή που μια μπαταρία φορτηγού 400 kWh είναι σταθμευμένη μπροστά από έναν φορτιστή 120 kW, τα οικονομικά στοιχεία του στόλου αρχίζουν να διαρρέουν. Μια ημερήσια καμπίνα που χρειάζεται ενενήντα λεπτά ανά συνεδρία συνδέει έναν χώρο για έξι φορτηγά τη βάρδια.

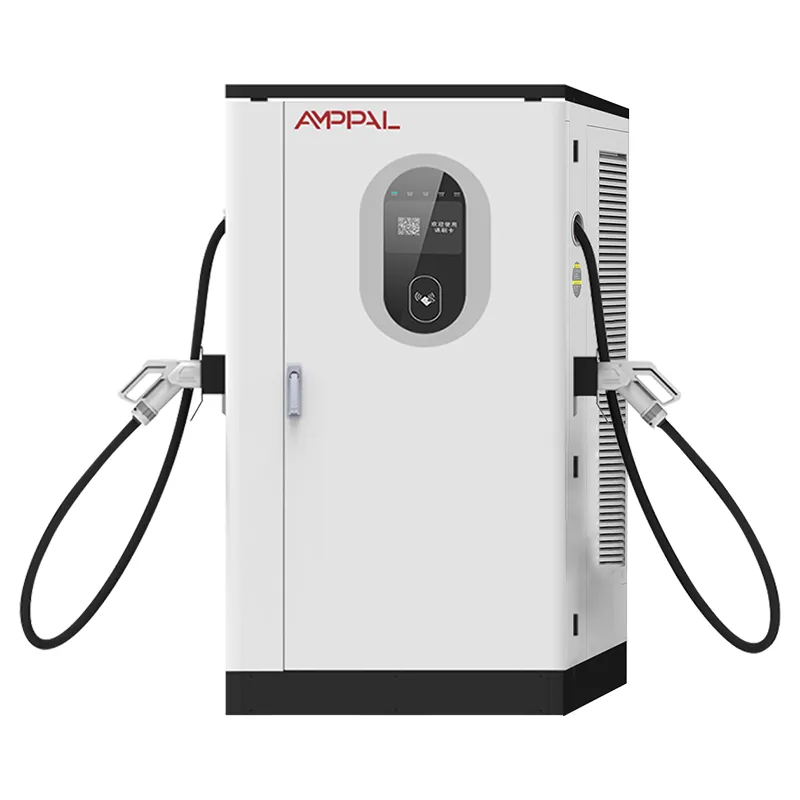

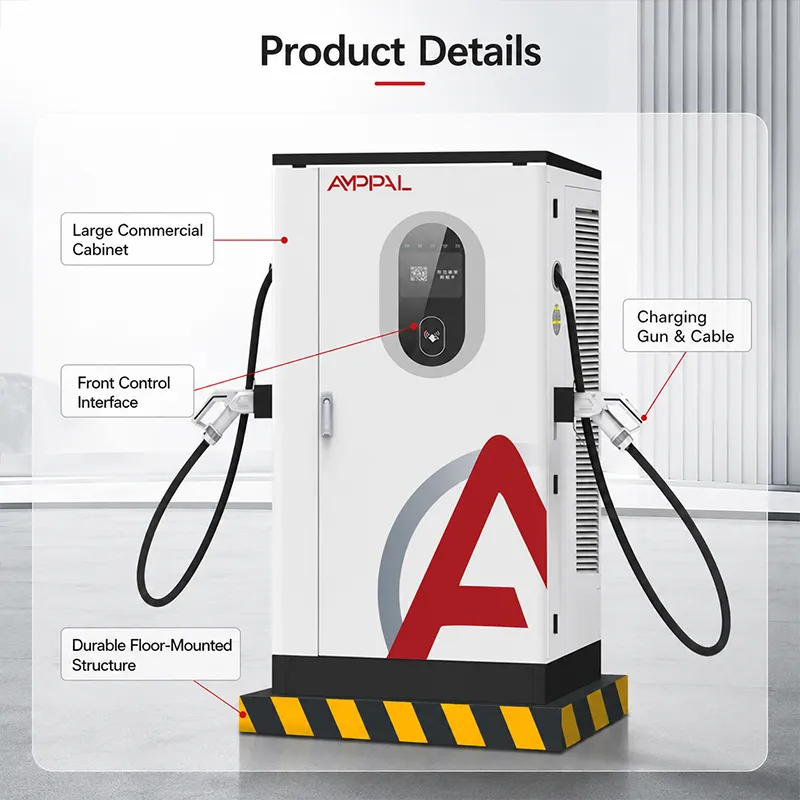

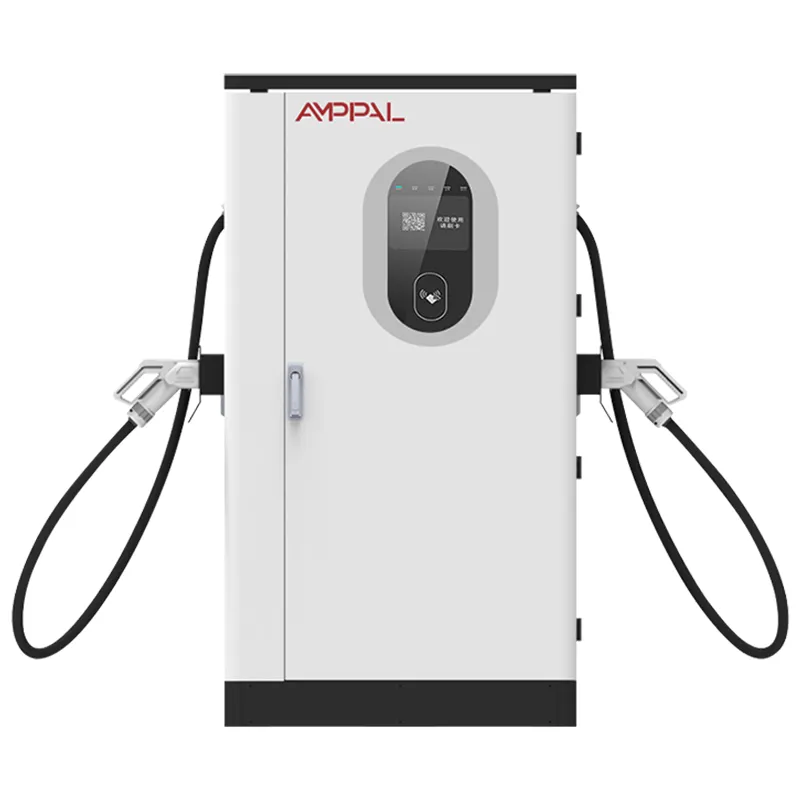

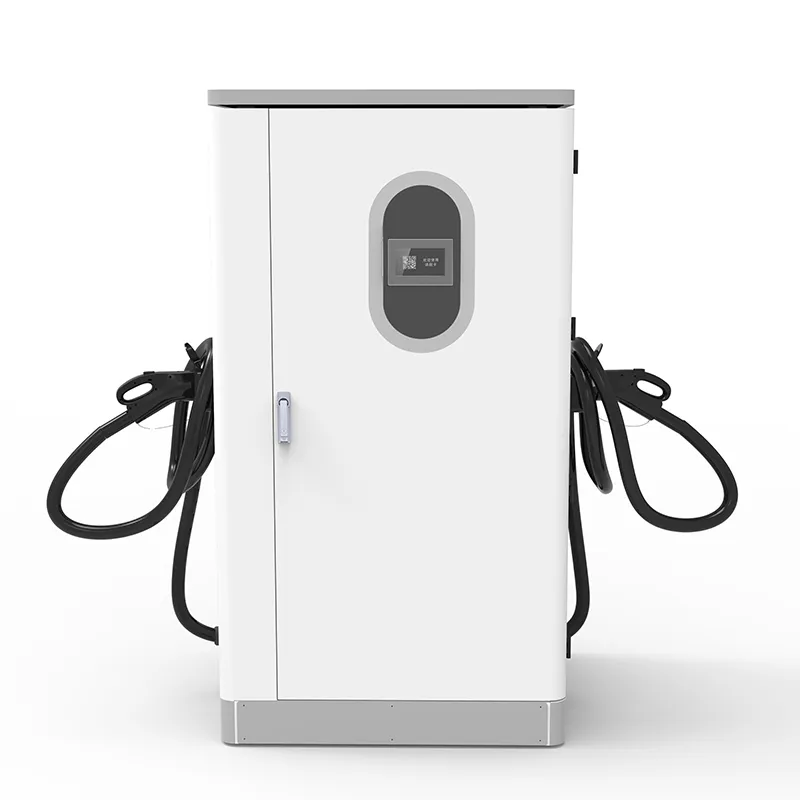

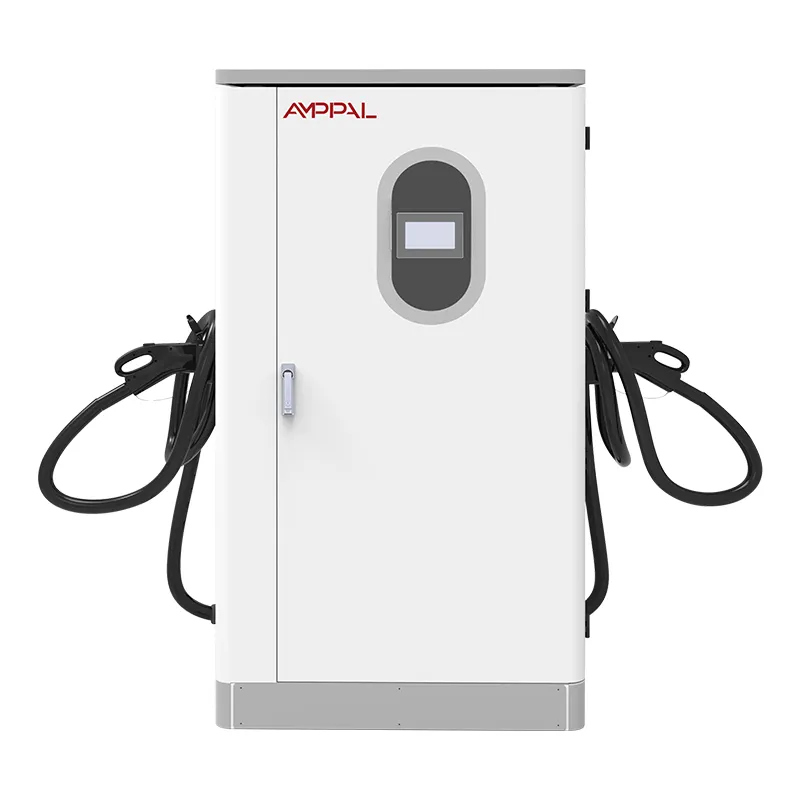

Αυτό είναι ένα επιδαπέδιο ντουλάπι 1000 × 900 × 1850 mm — ένα μεγάλο περίβλημα, όχι ένα κουτί τοίχου. Τραβάει AC380V±15% στα 45-65Hz και αποδίδει DC200-1000V έως και 200A, κατασκευασμένο για αποθήκες, τοποθεσίες εξόρυξης και λιμάνια όπου τα οχήματα είναι μεγάλα και η βρωμιά είναι πραγματική.

Έξι λόγοι Οι χειριστές στόλου επιλέγουν τις 320 έναντι των μικρότερων μονάδων

Εφαρμογή χρόνου φόρτισης: ένα πακέτο 423 kWh, συνηθισμένο σε τοπικούς μεταφορείς, φτάνει το 20% έως το 80% σε 50-70 λεπτά, συμπεριλαμβανομένου του taper — αρκετά σύντομο ώστε να χωράει το διάλειμμα ανάπαυσης του οδηγού χωρίς να διπλασιάζεται ο αριθμός θέσεων.

Κατασκευασμένο για μπαταρίες 300-500kWh: το παράθυρο DC200-1000V καλύπτει τα σημερινά πακέτα κατηγορίας 400V Class 8 και τις πλατφόρμες 800V που θα φτάσουν το 2026-2027.

Περίβλημα IP54 με βαθμολογία -25°C έως +50°C: η σκόνη εξόρυξης και το σπρέι αλατιού του λιμανιού παραμένουν έξω, κατά τη διάρκεια ενός βόρειου χειμώνα ή ενός καλοκαιριού της ερήμου.

Ευελιξία καλωδίων και συνδέσμων: παραγγείλετε καλώδια μήκους 5 ή 8 μέτρων και επιλέξτε CCS1, CCS2, GB/T, CHAdeMO ή NACS κατά την αγορά — οι θύρες φορτηγών βρίσκονται ψηλότερα και πιο μακριά από το κράσπεδο από τις θύρες αυτοκινήτου, επομένως η προσέγγιση είναι μια πραγματική προδιαγραφή.

Μέγιστη απόδοση 95%: σε ένα ναυπηγείο που κάνει 400-600 kWh την ημέρα, το χάσμα έναντι μιας μονάδας 90% είναι 20-30 kWh σπατάλης θερμότητας που δεν πληρώνετε δύο φορές.

OCPP 1.6/2.0 ως στάνταρ: τα δεδομένα συνεδρίας τροφοδοτούν το λογισμικό διαχείρισης στόλου σας, επομένως η αποστολή βλέπει ποιο φορτηγό είναι έτοιμο χωρίς να περπατήσει στο ναυπηγείο.

Τεχνικές Προδιαγραφές

Πού κερδίζουν τα 320 kW: Αποθήκες, ορυχεία, λιμάνια

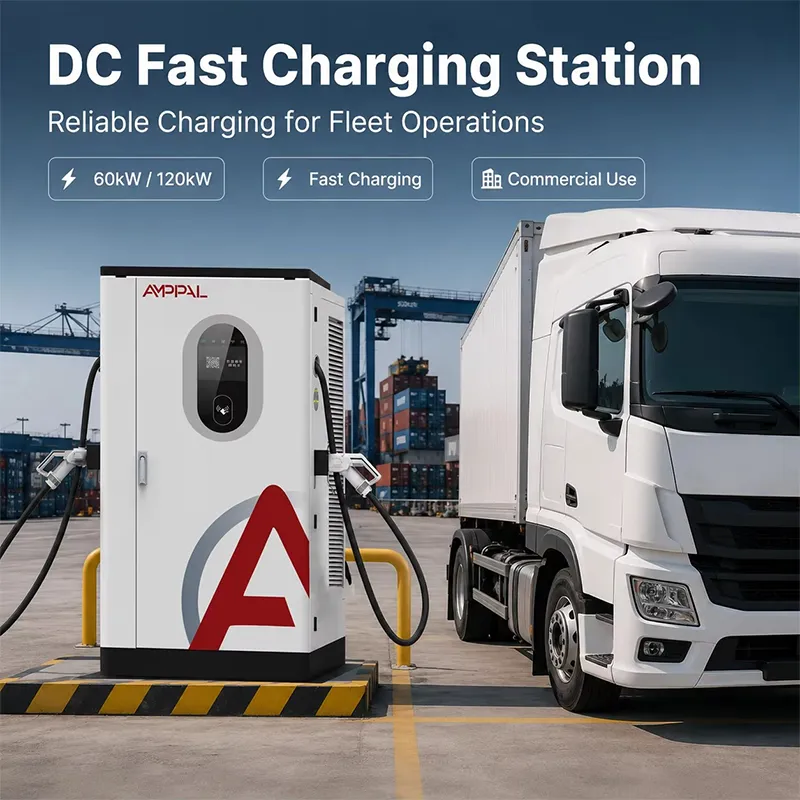

Πάρκα εφοδιαστικής και κόμβοι διανομής: τα φορτηγά που επιστρέφουν μεταξύ δύο κυμάτων παράδοσης παραλαμβάνουν το 60-80% μέσα στο παράθυρο διακοπής του οδηγού.

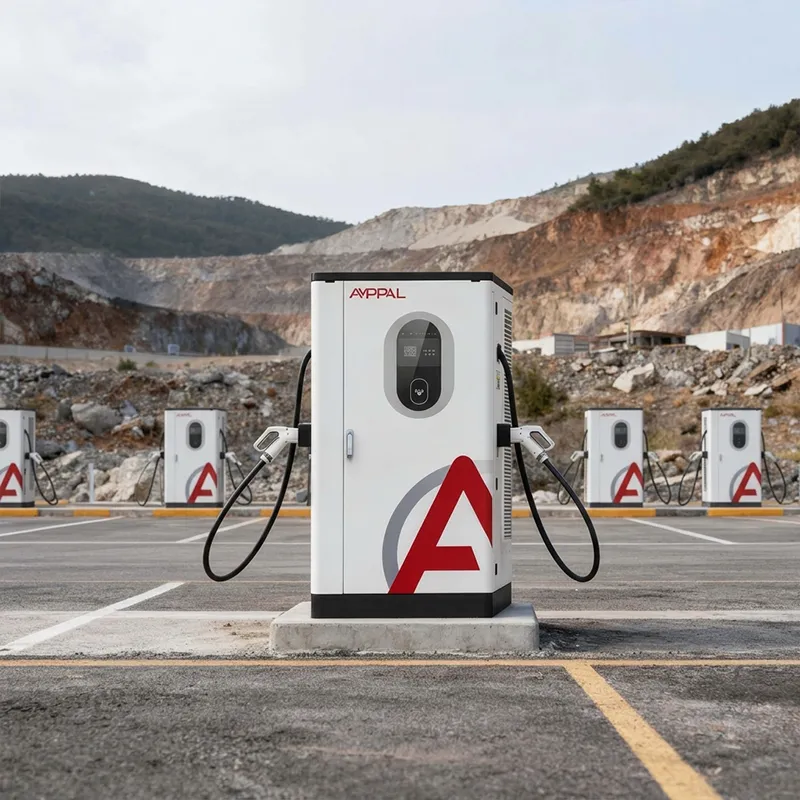

Λειτουργίες ανοιχτού λάκκου και λατομείου: η φόρτιση αλλαγής βάρδιας διατηρεί τον κύκλο μεταφοράς σε λειτουργία χωρίς δεύτερο στόλο φορτιστή.

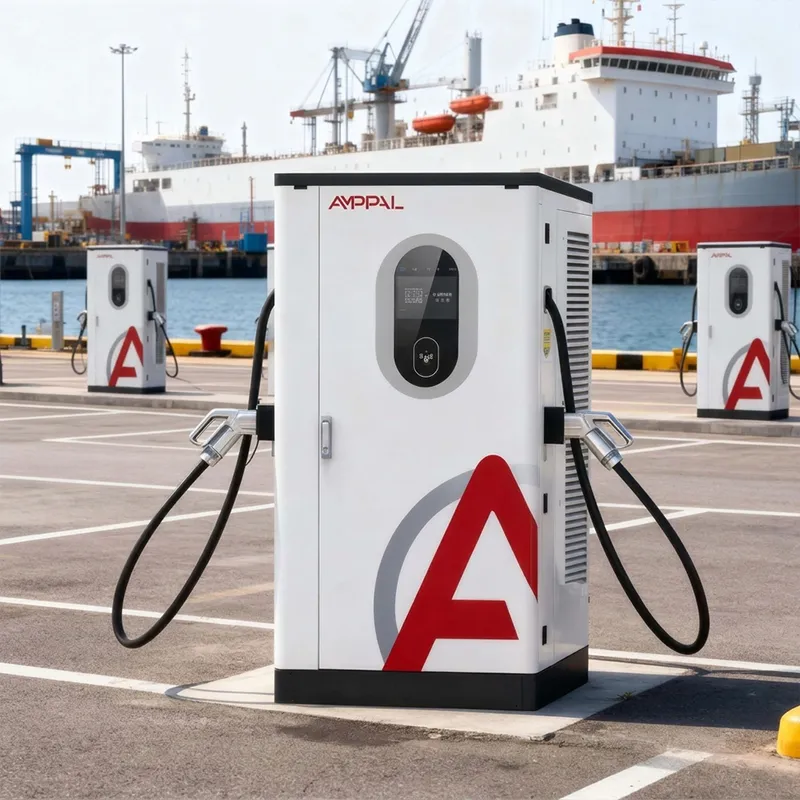

Τερματικά λιμάνια: τα τρακτέρ εμπορευματοκιβωτίων σε διπλές βάρδιες 16 ωρών συμπληρώνουν 30-40% μεταξύ των κινήσεων χωρίς να βγαίνουν από την πύλη.

Δημοτικά ανατρεπόμενα φορτηγά και αποκομιδή απορριμμάτων σε σταθερές διαδρομές: προβλέψιμοι χρόνοι επιστροφής επιτρέπουν σε ένα ντουλάπι να καλύπτει 8-10 οχήματα εκ περιτροπής.

Κατασκηνώσεις κατασκευών και εξόρυξης σε γεννήτρια ή αδύναμη τροφοδοσία δικτύου: η ανοχή εισόδου ±15% απορροφά τις ταλαντεύσεις γεννήτριας και αγροτικής γραμμής.

Από το δίκτυο AC στη μπαταρία φορτηγού: Ο κύκλος φόρτισης, βήμα προς βήμα

Το εισερχόμενο τριφασικό AC διορθώνεται σε ένα δίαυλο DC και στη συνέχεια μετατρέπεται στη ρυθμισμένη τάση DC που ζητά το όχημα. Το ερμάριο διαπραγματεύεται με το σύστημα διαχείρισης μπαταρίας του φορτηγού μέσω της χειραψίας CCS ή GB/T — τάση στόχου, όριο ρεύματος, κατάσταση φόρτισης — και προσαρμόζει την έξοδο καθώς γεμίζει το πακέτο.

Οι καμπύλες φόρτισης έχουν μεγαλύτερη σημασία για τα φορτηγά παρά για τα αυτοκίνητα. Ένα πακέτο 400 kWh δέχεται υψηλό ρεύμα σε χαμηλή κατάσταση φόρτισης και μετά μειώνεται απότομα πάνω από το 80%. Το φαρδύ παράθυρο 200-1000V του ντουλαπιού παραμένει χρήσιμο και στις γενιές των πλατφορμών φορτηγών 400V και 800V χωρίς εναλλαγή υλικού.

Στην αποθήκη το αντιμετωπίζετε σαν νησίδα καυσίμου: τοποθετήστε το ερμάριο έτσι ώστε το όπλο να φτάσει στη θύρα από την πλευρά του οδηγού, προσθέστε κολώνες και πινακίδες και αφήστε το OCPP να μεταφέρει τα δεδομένα συνεδρίας. Προγράμματα οδήγησης σάρωση και σύνδεση? το ντουλάπι κάνει τα υπόλοιπα και μια οθόνη αφής 7 ιντσών δείχνει την τοπική κατάσταση όταν πέσει η σύνδεση δικτύου.

Πιστοποίηση και οι δοκιμές πίσω από τις ετικέτες

Πιστοποίηση CE και CB: δοκιμή ηλεκτρικής ασφάλειας και EMC έναντι της σειράς φόρτισης IEC 61851 και των προτύπων ατρωσίας IEC 61000.

Επιθεώρηση γραμμής TÜV: οι μονάδες δειγμάτων έλκονται από κανονικές παρτίδες και διατρέχουν ένα προφίλ πλήρους φόρτωσης, όχι από μια μονάδα προβολής μίας χρήσης.

Πιστοποίηση UL για έργα στόλου της Βόρειας Αμερικής, τα οποία απαιτούν πολλές επιχορηγήσεις και προγράμματα κοινής ωφελείας των ΗΠΑ.

Πιστοποίηση CCC για την κινεζική αγορά, όπου η AMPPAL έχει παραδώσει πάνω από ένα εκατομμύριο μονάδες μέχρι το 2024.

Ψεκασμός αλατιού 96 ωρών στο περίβλημα και τους συνδετήρες — το ίδιο τεστ που εφαρμόζουμε στον παρακείμενο θαλάσσιο εξοπλισμό — επειδή τα ναυπηγεία των λιμανιών είναι παράκτια σε όλα εκτός από την παλίρροια.

Οι μονάδες ισχύος με ονομαστική τιμή -30°C έως +55°C ανακυκλώνονται με θερμοκρασία στη γραμμή, επομένως ο φάκελος του ντουλαπιού από -25°C έως +50°C έχει περιθώριο πίσω του.

Οκτώ βήματα μεταξύ του χάλυβα πηνίου και ενός ντουλαπιού εργασίας

Βήμα 1: Το φύλλο χάλυβα κόβεται σε λέιζερ CNC και τρυπιέται σε πρέσες πυργίσκου CNC. Τα ρομπότ FANUC συγκολλούν το πλαίσιο.

Βήμα 2: το περίβλημα περνά μέσα από μια γραμμή προεπεξεργασίας και επίστρωση πούδρας και μετά από ένα πέρασμα σκλήρυνσης.

Βήμα 3: ο ανορθωτής και οι μονάδες DC/DC συναρμολογούνται στην αποκλειστική γραμμή DC, διαχωρισμένες από την παραγωγή AC για έλεγχο ESD.

Βήμα 4: κάθε μονάδα δοκιμάζεται μόνη της — ακρίβεια εξόδου, κυματισμός, απόδοση σε φορτίο 20%, 50% και 100%.

Βήμα 5: Οι αργαλειοί καλωδίων κατασκευάζονται σύμφωνα με την παραγγελία σας (μήκος ανά σχέδιο του ιστότοπού σας) και τερματίζονται με εργαλεία ελεγχόμενης ροπής.

Βήμα 6: η τελική συναρμολόγηση εγκαθιστά μονάδες, επαφές, το HMI 7 ιντσών και την πλακέτα ελέγχου OCPP στο ερμάριο.

Βήμα 7: κάθε μονάδα εκτελεί ένα 4ωρο full-load burn-in πριν φύγει από τον κόλπο. το αρχείο δεδομένων αρχειοθετείται κάτω από τον σειριακό αριθμό.

Βήμα 8: τελική επιθεώρηση, επαλήθευση σφραγίδας IP54 και συσκευασία — 15-20 εργάσιμες ημέρες από την επιβεβαίωση της παραγγελίας έως την αποστολή.

Είναι το 320 κατάλληλο για τη λειτουργία σας; Μια ευθεία ομιλία για το μέγεθος

Ταιριάξτε το ντουλάπι με το πακέτο και το μοτίβο βάρδιας, όχι με το φυλλάδιο. Τα φορτηγά με πακέτα 200-260 kWh σε μικρούς βρόχους πόλης χρειάζονται μικρότερες μονάδες και δύο θέσεις, όχι 320 kW. Εάν τα πακέτα είναι 350 kWh και άνω και οι μετατοπίσεις εκτελούνται πίσω με την πλάτη, αυτό είναι το μέγεθος που θα προσδιορίζαμε.

Στη συνέχεια, ελέγξτε την ισχύ του ιστότοπού σας. Το ντουλάπι ζητάει AC380V±15% τριφασικό. Εάν ο μετασχηματιστής αποθήκης σας έχει μέγεθος 150 kW φορτίου, η προσθήκη αυτής της μονάδας σημαίνει αναβάθμιση πριν από οτιδήποτε άλλο. Θα περπατήσουμε μαζί σας το φύλλο φόρτωσης πριν από την προσφορά — εξοικονομεί και τις δύο πλευρές από κακή εγκατάσταση.

Να είστε ειλικρινείς σχετικά με το τι δεν είναι αυτό το προϊόν: εάν χρειάζεστε περιστροφή κάτω των 30 λεπτών για πακέτα 500 kWh, αγοράζετε ένα υγρόψυκτο σύστημα κατηγορίας μεγαβάτ, όχι αυτό το ντουλάπι. Το AF-DC-320 είναι το σωστό εργαλείο για καθημερινή φόρτιση σε κλίμακα αποθήκης και το λάθος εργαλείο για αυτήν την θήκη.

Γιατί οι αγοραστές στόλου παραγγέλνουν το 320 από την AMPPAL

Παράδοση: 15-20 εργάσιμες ημέρες, με την ημερομηνία γραμμένη στην παραγγελία.

MOQ: μία μονάδα. Οι πρωτότυποι στόλοι παραγγέλνουν ένα ντουλάπι, επικυρώνουν για ένα μήνα και μετά κλιμακώνονται.

OEM/ODM: χρώμα, λογότυπο, μήκος καλωδίου και συνδυασμός βυσμάτων προσαρμοσμένα κατά την παραγγελία. 40+ χώρες ιστορικού εξαγωγών σημαίνει ότι τα τοπικά σας πρότυπα βύσματος βρίσκονται ήδη στο φύλλο κατασκευής.

Τα πιστοποιητικά αποστέλλονται με τη μονάδα: έγγραφα CE, TÜV, UL, CB και CCC στον φάκελο εξαγωγής και όχι μετά από τρία επακόλουθα email.

Ρεκόρ πορείας: πάνω από 1.000.000 μονάδες παραδόθηκαν μέχρι το 2024 και 200+ σταθμούς που λειτουργούμε μόνοι μας — οι άνθρωποι που απαντούν στα ανταλλακτικά email σας τρέχουν και φορτιστές.

Συσκευασία, Παλετοποίηση και Έγγραφα Εξαγωγής

Το ντουλάπι αποστέλλεται σε όρθια θέση σε ένα κλουβί από κόντρα πλακέ με γωνιακά μπλοκ αφρού και αδιάβροχο κάλυμμα, δεμένο σε μια παλέτα με κανάλια περονοφόρου από κάτω. Επιβεβαιώνουμε το σχέδιο φόρτωσης εμπορευματοκιβωτίων με τον αποστολέα σας πριν αναχωρήσει το φορτηγό.

Στέλνουμε FOB Ningbo ή CIF στο λιμάνι σας. Το πακέτο εξαγωγής περιέχει το εμπορικό τιμολόγιο, τη λίστα συσκευασίας και τις δηλώσεις CE/TÜV, επομένως ο εκτελωνισμός και το χρονοδιάγραμμα ανάθεσης δεν τσακώνονται μεταξύ τους.

Για μακριά θαλάσσια πόδια - Μέση Ανατολή, Αφρική, Λατινική Αμερική - προσθέτουμε σακούλες αποξηραντικού και μια κάρτα ένδειξης υγρασίας. Ένα ντουλάπι που κάθεται σε ένα κοντέινερ για τριάντα ημέρες θα πρέπει να φτάσει πιο στεγνό από πολλά που πέταξαν.

Υποστήριξη μετά την κατάρριψη του ντουλαπιού

Δύο χρόνια στο υπουργικό συμβούλιο. Οι τοποθεσίες βαρέως τύπου ανακυκλώνουν τους επαφές πολύ πιο δύσκολο από τις τοποθεσίες επιβατικών αυτοκινήτων — αυτό είναι το μέρος που πρέπει να παρακολουθείτε και καλύπτεται.

Διαθέσιμα ανταλλακτικά: επαφές, ανεμιστήρες, το HMI και η πλακέτα ελέγχου αποστέλλονται εντός 3-5 εργάσιμων ημερών.

Απομακρυσμένα διαγνωστικά μέσω OCPP: οι μηχανικοί μας διαβάζουν τα αρχεία καταγραφής συνεδρίας και τους κωδικούς σφαλμάτων πριν ανοίξετε την πόρτα.

Μια σύσταση ανταλλακτικής μονάδας κατά την παράδοση: μια μονάδα ανορθωτή στο κατάστημά σας διατηρεί το μέσο χρόνο για επισκευή σε μια βάρδια.

Μια τριμηνιαία λίστα ελέγχου μιας σελίδας: καθαρισμός φίλτρου, επανέλεγχος ροπής, επιθεώρηση φθοράς του επαφέα — εκτυπώσιμο, στο εγχειρίδιο.

Λάθη εγκατάστασης και λειτουργίας που βλέπουμε επανειλημμένα

Λάθος: τοποθέτηση του ντουλαπιού στο σημείο όπου το καλώδιο του πιστολιού σέρνεται πάνω από τη γραμμή του πτερυγίου λάσπης του φορτηγού. Δεξιά: τοποθετήστε το έτσι ώστε το καλώδιο να έχει τόξο πάνω από τον προφυλακτήρα και να φτάνει στη θύρα με εφεδρικό 30 cm — μετρήστε με το φορτηγό που το χρησιμοποιεί, όχι με το σχέδιο πωλήσεων.

Λάθος: λειτουργία ενός μικρού τροφοδότη εισόδου και κατηγορώντας τον φορτιστή όταν η τάση πέφτει κάτω από 323 V. Δεξιά: μέγεθος του τροφοδότη για πλήρες φορτίο συν 20% και επιβεβαιώστε τον μετασχηματιστή τοποθεσίας πριν την εγκατάσταση.

Λάθος: αφήστε τη σκόνη να δημιουργηθεί στις γρίλιες εισαγωγής σε μια αυλή εξόρυξης. Δεξιά: φυσάτε τα φίλτρα κάθε εβδομάδα. Το IP54 κρατά τη σκόνη μόνο όταν το φίλτρο είναι καθαρό.

Λάθος: αφήνοντας το πρόσωπο HMI σε άμεσο απογευματινό ήλιο σε ζεστές τοποθεσίες μέχρι να υπερθερμανθεί η οθόνη. Δεξιά: σκιάστε το πρόσωπο του ντουλαπιού ή σχεδιάστε για μικρότερη διάρκεια ζωής της οθόνης σε δυνατό ήλιο.

Λάθος: ανάμειξη προτύπων όπλων σε όλο τον στόλο και παράβλεψη φθοράς του συνδετήρα. Δεξιά: ταιριάξτε τα ανταλλακτικά πιστόλια στο μείγμα του οχήματός σας και επιθεωρήστε τις επιφάνειες των συνδέσμων για σημάδια εγκαύματος κάθε μήνα.

Τι μας είπαν τρεις χειριστές μετά από έξι μήνες

Εργολάβος εξόρυξης στη Χιλή: «Λειτουργούμε 14 φορτηγά σε δύο από αυτά τα ντουλάπια. Την πρώτη εβδομάδα, ο ηλεκτρολόγος του ιστότοπού μας καλώδιωσε λάθος την τροφοδοσία και η μονάδα έκλεισε καθαρά αντί να μαγειρεύει μόνη της - αυτό μου πούλησε περισσότερο από τον αριθμό απόδοσης.

Χειριστής λιμένος στο Ningbo, Κίνα: "Τα τρακτέρ μας εμπορευματοκιβωτίων κάνουν βάρδιες 16 ωρών. Το ντουλάπι 320 kW παρέχει 30 λεπτά συμπλήρωσης μεταξύ των κινήσεων. Τα δεδομένα OCPP εμπόδισαν τον αποστολέα μας να μαντέψει πότε ένα φορτηγό ήταν έτοιμο. Το καλώδιο του όπλου γίνεται βαρύ το χειμώνα — αυτό είναι το μόνο μας πρόβλημα."

Τοπικός μεταφορέας στη Γερμανία: "Συγκρίναμε αυτό με μια ευρωπαϊκή μάρκα σε σχεδόν διπλάσια τιμή. Έξι μήνες αργότερα, το μόνο σφάλμα ήταν ένας ανεμιστήρας που άρχισε να βουίζει την εβδομάδα 20. Η αντικατάσταση έφτασε σε τέσσερις ημέρες με εγγύηση. Το εγχειρίδιο προϋποθέτει ότι έχετε έναν ηλεκτρολόγο. Έπρεπε να μάθουμε στον δικό μας τύπο την πλευρά του OCPP."

Ερωτήσεις φόρτισης στόλου, που απαντήθηκαν ευθεία

Ε: Μπορεί το AF-DC-320 να φορτίσει ένα φορτηγό 800V;

Α: Ναι — η έξοδος DC200-1000V καλύπτει και τις δύο πλατφόρμες 400V και 800V. η χειραψία BMS ρυθμίζει την τάση λειτουργίας.

Ε: Πόσο χρόνο χρειάζεται ένα πακέτο 423 kWh;

Α: 20% έως 80% διαρκεί περίπου 50-70 λεπτά ανάλογα με την καμπύλη αποδοχής του πακέτου. μια συμπλήρωση 30 λεπτών μεταξύ των βάρδιων προσθέτει ουσιαστικό εύρος.

Ε: Ποιους συνδέσμους μπορώ να παραγγείλω;

A: CCS1, CCS2, GB/T, CHAdeMO ή NACS, με καλώδια 5m ή 8m — προσδιορίστε τη μίξη του στόλου σας κατά την παραγγελία.

Ε: Θα επιβιώσει σε ναυπηγείο εξόρυξης;

A: Περίβλημα IP54, λειτουργία -25°C έως +50°C και δοκιμασμένο κέλυφος με ψεκασμό αλατιού 96 ωρών. κρατήστε τα φίλτρα καθαρά και μένει έξω από τη βρωμιά.

Ε: Τι ισχύ εισόδου χρειάζεται ο ιστότοπος;

A: AC380V±15% τριφασικό στα 45-65Hz. εξετάζουμε το φύλλο φόρτωσης πριν από την προσφορά.

Ε: Μιλάει με λογισμικό στόλου;

Α: Τα OCPP 1.6 και 2.0 είναι στάνταρ. εξαγωγές δεδομένων συνεδρίας στην πλατφόρμα διαχείρισης στόλου σας.

Ε: Ποιος είναι ο χρόνος παράδοσης;

Α: 15-20 εργάσιμες ημέρες από την επιβεβαιωμένη PO, και το MOQ είναι μία μονάδα.

Ε: Τι καλύπτει η εγγύηση;

Α: Δύο χρόνια στο ντουλάπι συμπεριλαμβανομένων των επαφών. Τα αναλώσιμα όπως καλώδια και φίλτρα εξαιρούνται αλλά διατίθενται ως ανταλλακτικά.
