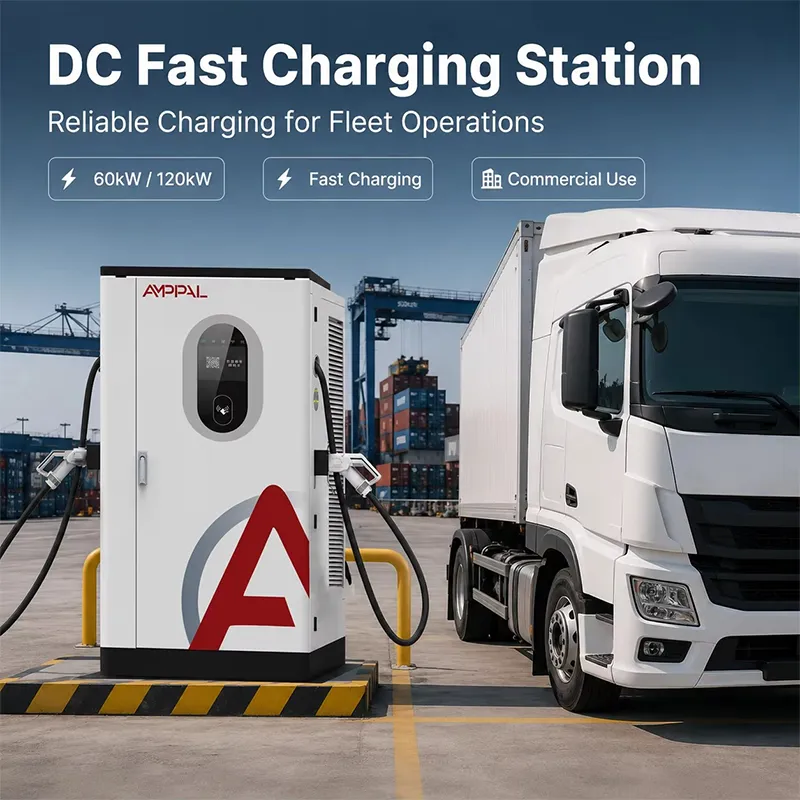

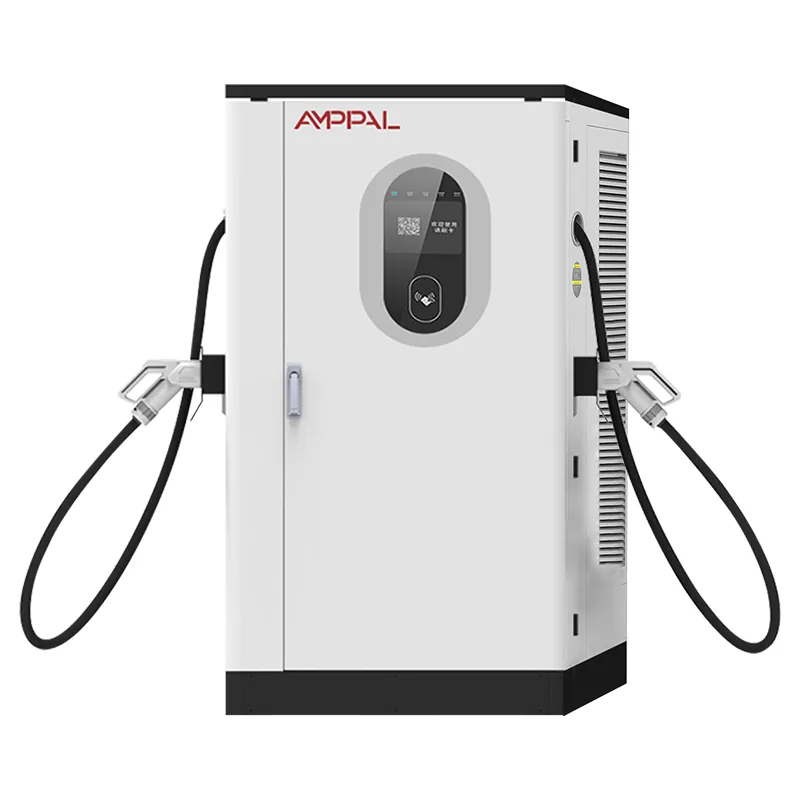

Γρήγορος φορτιστής EV DC 480 kW εξαιρετικά υψηλής ισχύος για φόρτιση στόλου υψηλής τάσης

Τι κάνει ένα ντουλάπι 480 kW για τη φήμη ενός σταθμού

Κανείς δεν περνάει δίπλα από ένα ντουλάπι 480 kW και δεν ρωτά τι κάνει. Το ερώτημα είναι γιατί ο διπλανός σταθμός δεν έχει. Η AMPPAL έχει κατασκευάσει και λειτουργεί 200+ σταθμούς φόρτισης και οι μονάδες 480 kW είναι αυτές που αγκυροβολούν τις ναυαρχίδες — η ορατή δήλωση ότι ένας σταθμός δεν είναι μια σειρά από κουτιά αλλά ένα ορόσημο υποδομής.

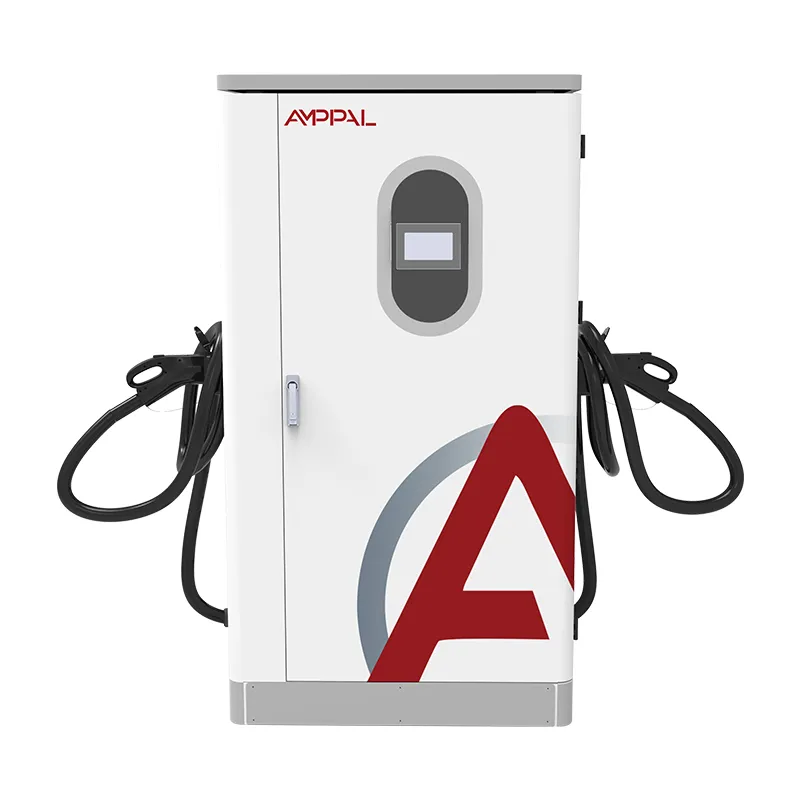

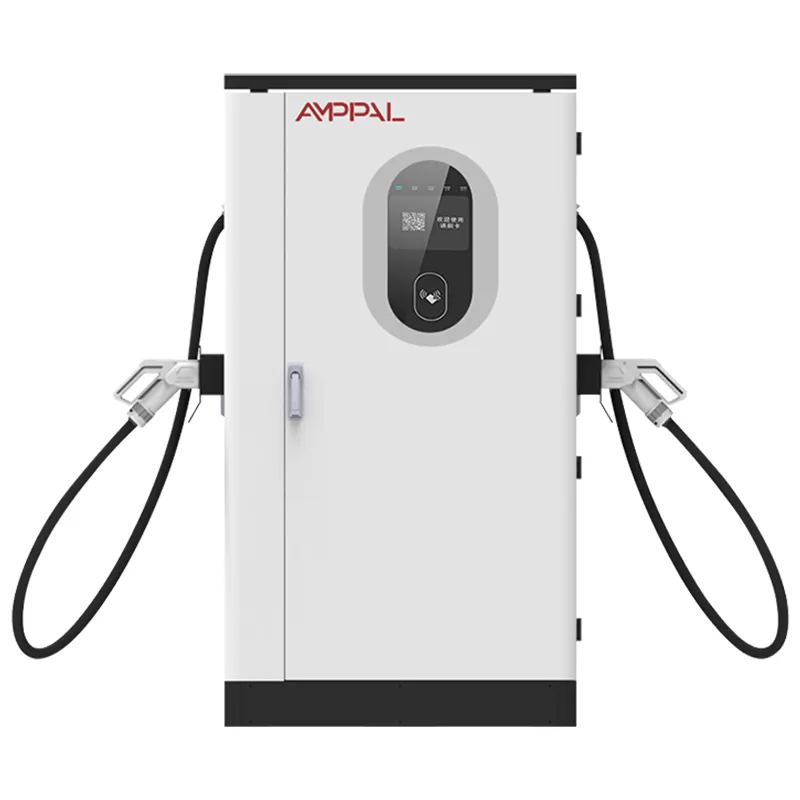

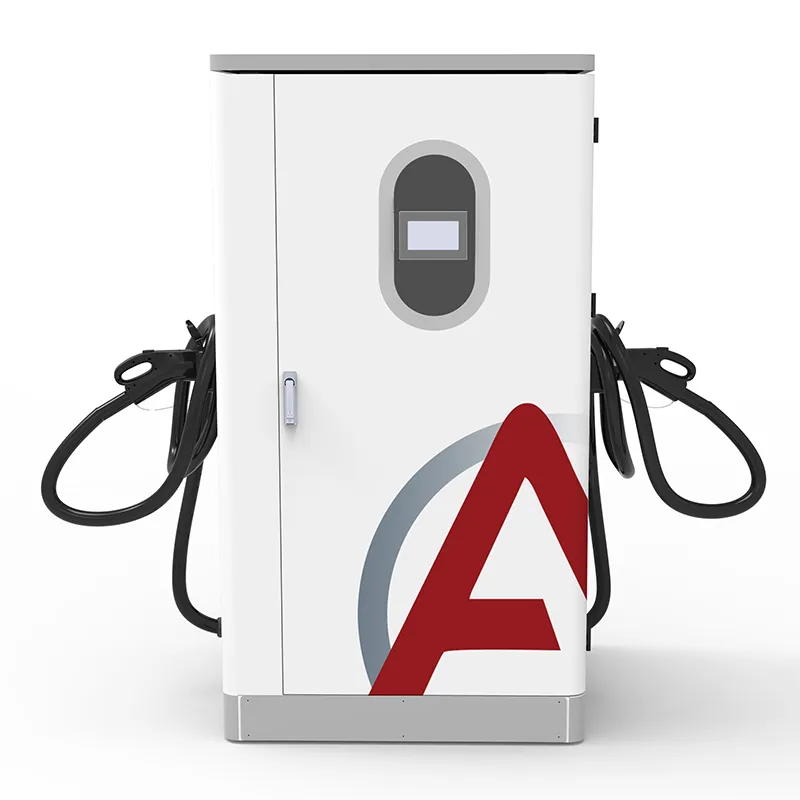

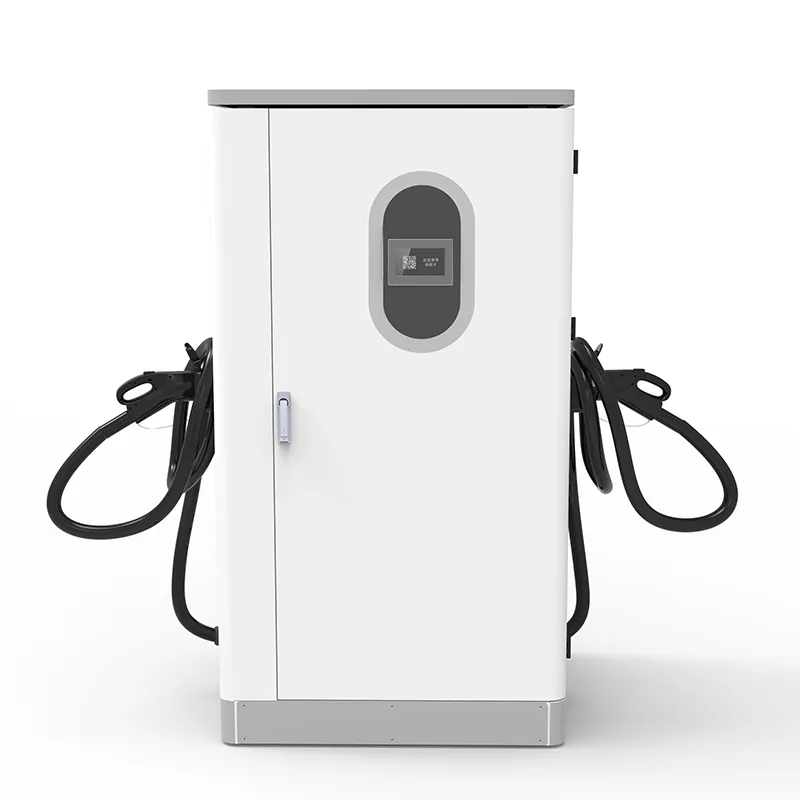

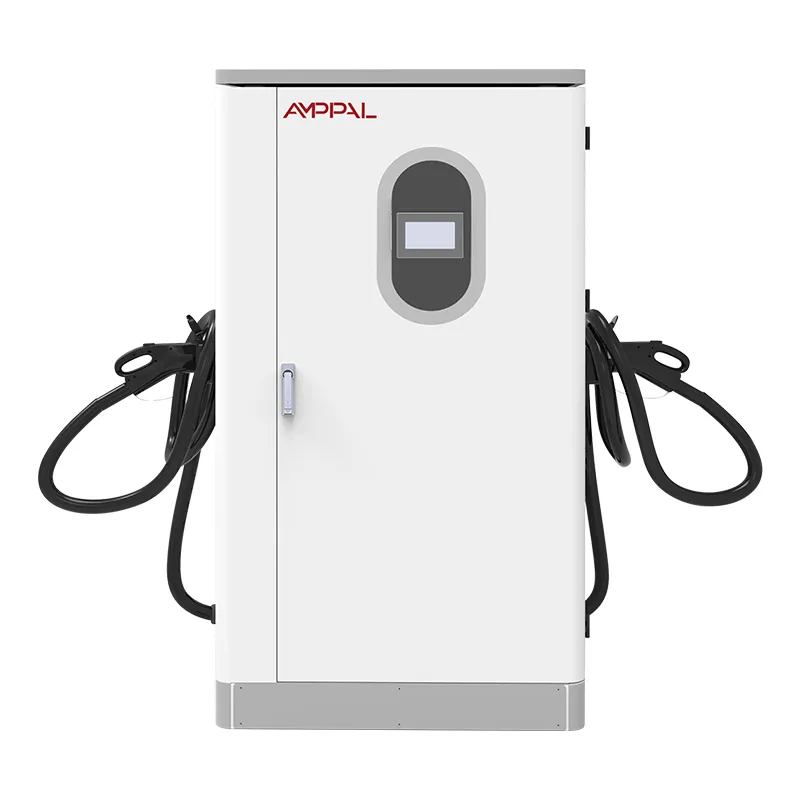

Αυτό το περίβλημα είναι η κορυφή της ολοκληρωμένης σειράς AF-DC: μια επιδαπέδια μονάδα 1000 × 900 × 1850 mm που λαμβάνει AC380V±15% στα 45-65 Hz και παρέχει DC200-1000V έως και 200A με απόδοση αιχμής 95%. Είναι το μηχάνημα στο οποίο υποδεικνύουμε όταν ένας πελάτης ρωτά σε τι λειτουργούν οι δικοί μας ναυαρχικοί σταθμοί.

Έξι λόγοι για τους οποίους αυτό το ντουλάπι φέρει την εμβληματική ετικέτα

Τα 480 kW ισχύος της πινακίδας δίνουν έναν αριθμό στο σταθμό: τα οχήματα 800 V αντλούν ρεύμα με ρυθμούς που δεν μπορούν να αντέξουν τα περισσότερα ντουλάπια των ανταγωνιστών και το φύλλο προδιαγραφών γίνεται πλεονέκτημα μάρκετινγκ πριν από την άφιξη του πρώτου αυτοκινήτου.

Έτοιμο για το κύμα 800V: το παράθυρο DC200-1000V καλύπτει ήδη τη γενιά επιβατικών αυτοκινήτων 800V 2025-2026, επομένως το ντουλάπι δεν χρειάζεται αναβάθμιση υλικού μέσης διάρκειας ζωής.

Μέγιστη απόδοση 95% σε εμβληματική υπηρεσία: ένας σταθμός που εκτελεί 1.500 kWh ημερησίως εξοικονομεί πραγματικά χρήματα έναντι 90% μονάδων — περίπου 75 kWh απορριπτόμενης θερμότητας δεν παράγεται.

IP54 με λειτουργία -25°C έως +50°C: οι εμβληματικές τοποθεσίες βρίσκονται σε εξωτερικούς χώρους σε πλατείες πόλεων και πλατείες αυτοκινητόδρομων, σε καιρό που σκοτώνει αθόρυβα τα μικρότερα καταλύματα.

Πλήρες σετ υποδοχών — CCS1, CCS2, GB/T, CHAdeMO και NACS — έτσι ένα εμβληματικό ερμάριο εξυπηρετεί μεικτούς διεθνείς στόλους και ενοικιαζόμενη κίνηση EV χωρίς δεύτερη αγορά.

OCPP 1.6/2.0 με απομακρυσμένη διαχείριση: η δική μας ομάδα λειτουργιών σταθμού χρησιμοποιεί τον ίδιο πίνακα εργαλείων που θα παίρνατε και το HMI 7 ιντσών καλύπτει την τοπική εναλλακτική όταν ο σύνδεσμος πέφτει.

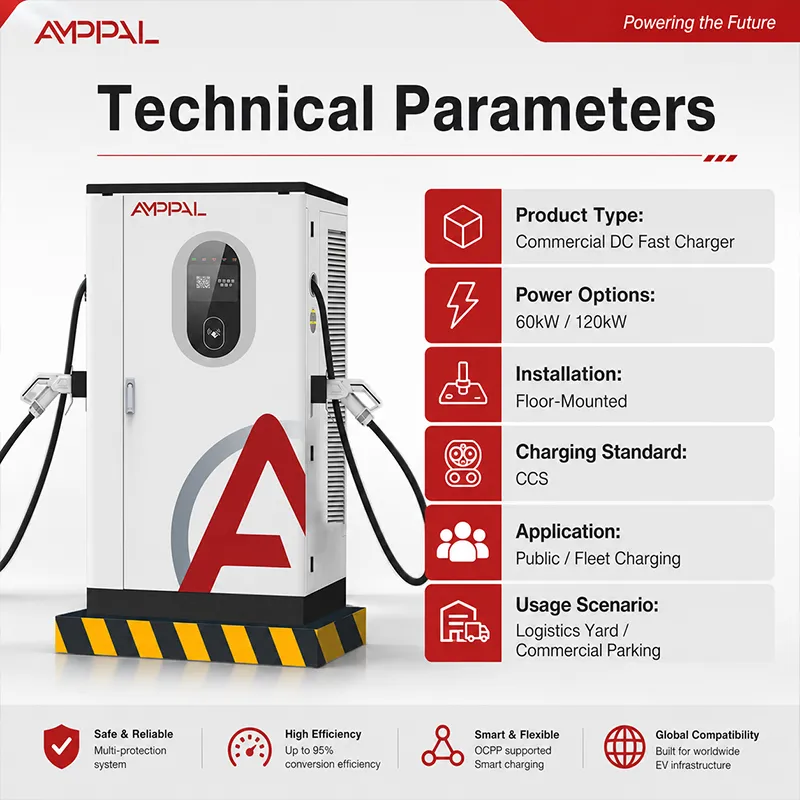

Τεχνικές Προδιαγραφές

Όπου ένας φορτιστής ορόσημο πληρώνει για τον εαυτό του

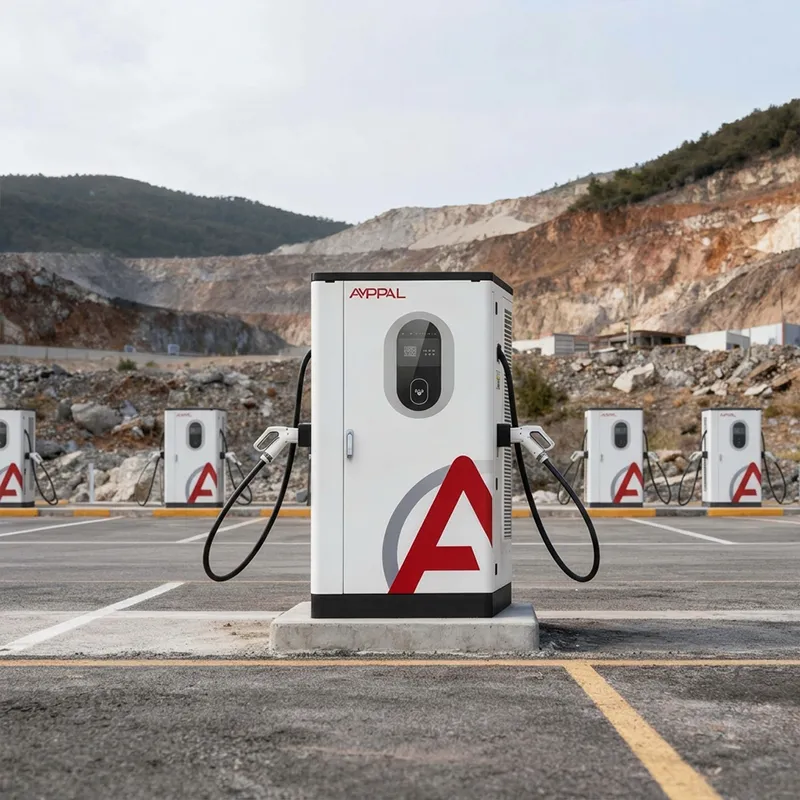

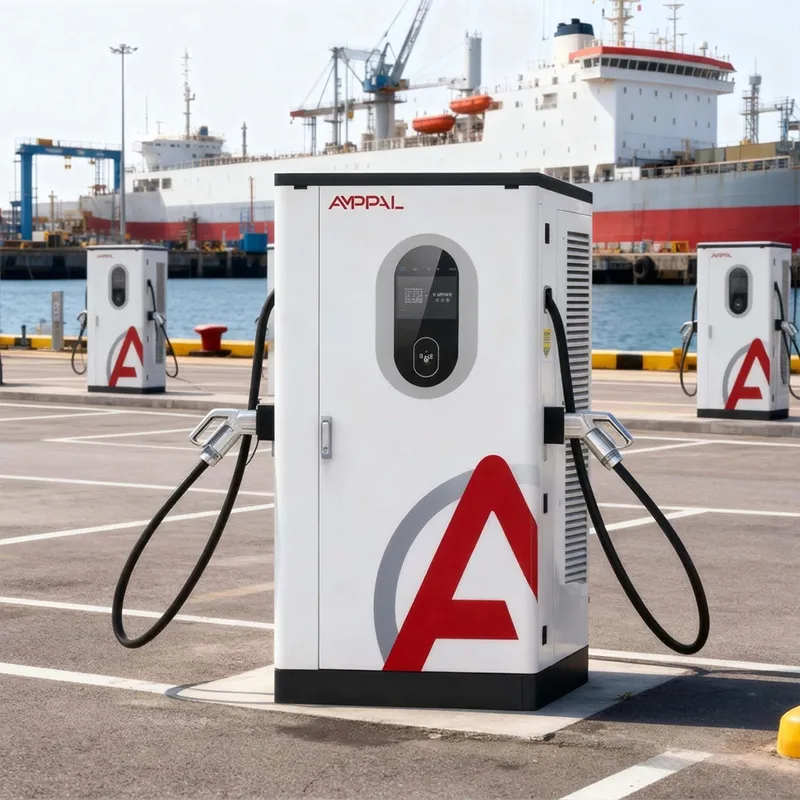

Εμβληματικές πλατείες αυτοκινητόδρομων: ένα ντουλάπι 480 kW στην πρώτη σειρά είναι η διαφορά μεταξύ "μιας στάσης φόρτισης" και "της στάσης φόρτισης" σε αυτόν τον διάδρομο.

Προαύλιοι χώροι αεροδρομίων και ξενοδοχείων: οι premium επισκέπτες και οι ενοικιαζόμενοι στόλοι κρίνουν το ακίνητο βάσει της εμπειρίας χρέωσης και οι σύντομες συνεδρίες σημαίνουν υψηλό κύκλο εργασιών.

Κόμβοι υπερφόρτισης στο κέντρο της πόλης: η γη είναι ακριβή, επομένως η ισχύς ανά τετραγωνικό μέτρο είναι η μέτρηση — ένα ντουλάπι 480 συγκεντρώνει την έξοδο όπου ο χώρος είναι σπάνιος.

Εκθεσιακός χώρος και ιστότοποι συνεργατών OEM: εκδηλώσεις επωνυμίας, στόλοι δοκιμών οδήγησης και ημέρες πολυμέσων χρειάζονται έναν φορτιστή που δεν κάνει ποτέ το αυτοκίνητο να δείχνει αργό.

Σχεδιασμός διαδρόμου για φορείς εκμετάλλευσης δικτύων: τα εμβληματικά ερμάρια αγκυροβολούν μια νέα διαδρομή και μετρούν την πραγματική ζήτηση 800 V προτού πυκνώσει το δίκτυο.

Πώς ένα ντουλάπι εξυπηρετεί την αιχμή της ζήτησης του σταθμού

Στον πυρήνα βρίσκεται η ίδια αρχιτεκτονική με τα άλλα ενσωματωμένα ντουλάπια μας, προωθημένα περαιτέρω: τριφασικό AC μέσα, διορθωμένο σε δίαυλο DC και μετά ρυθμισμένο DC έξω στην τάση που ζητά το BMS του οχήματος. Η επιτροπή ελέγχου διαιτητεύει τις συνεδρίες, έτσι ώστε η αιχμή της ζήτησης να διαχειρίζεται αντί να καταπολεμάται.

Η ιστορία σε επίπεδο σταθμού είναι όπου το 480 κερδίζει την κορυφαία λέξη. Επειδή μιλάει OCPP 1.6/2.0, οι περίοδοι λειτουργίας, ο χρόνος αδράνειας και η κοινή χρήση ενέργειας τροφοδοτούν τον πίνακα οργάνων του σταθμού σε πραγματικό χρόνο. Οι φορείς εκμετάλλευσης βλέπουν τη συμπεριφορά στην ουρά και προσαρμόζουν την τιμολόγηση ή την κατανομή τους το ίδιο απόγευμα.

Η ετοιμότητα 800V είναι ένα γεγονός της σκηνής ισχύος, όχι ένα σύνθημα. Ο ίδιος δίαυλος συνεχούς ρεύματος που ανεβάζει ένα αυτοκίνητο 400 V κατόπιν αιτήματός του, οδηγεί σε έξοδο κατηγορίας 800 V για το επόμενο όχημα στο κόλπο.

Ποιοτικές πύλες πίσω από την εμβληματική αξίωση

CE, CB, UL, TÜV και CCC: το πλήρες σετ πιστοποιητικών και η επιθεώρηση TÜV καλύπτει τη γραμμή παραγωγής μας, όχι ένα χρυσό δείγμα.

Κάθε ντουλάπι εκτελεί ένα 4ωρο full-load burn-in με καταγραφή σφαλμάτων πριν φύγει από τον κόλπο. το αρχείο δεδομένων αρχειοθετείται κάτω από τον σειριακό αριθμό.

Τα στάδια εισόδου σαρώνονται στη ζώνη των 45-65 Hz στον πάγκο μεταβλητής συχνότητας, επειδή οι ναυαρχικοί σταθμοί ζουν επίσης σε ατελή δίκτυα.

Ψεκασμός αλατιού 96 ωρών στο περίβλημα και τους συνδετήρες, καθώς και δοκιμή πίδακα νερού στα στεγανοποιητικά της πόρτας κατά την τελική επιθεώρηση για την επαλήθευση του ισχυρισμού IP54.

Οι μονάδες με ονομαστική τιμή -30°C έως +55°C υποβάλλονται σε κύκλο θερμοκρασίας πριν από τη συναρμολόγηση, δίνοντας το γνήσιο περιθώριο βαθμολογίας του ντουλαπιού από -25°C έως +50°C.

Κάθε σειριακός αριθμός συνδέεται με τις δοκιμαστικές εγγραφές του — όταν καλεί ένας σταθμός ναυαρχίδα, τραβάμε το αρχείο και όχι τη μνήμη μας.

Κατασκευή ενός 480: Οκτώ βήματα στο εργοστάσιο Leqing

Βήμα 1: Τα χαλύβδινα πλαίσια κόβονται με λέιζερ και συγκολλούνται με ρομπότ στις κυψέλες FANUC και TRUMPF στο Leqing, όπου οι γραμμές μας AC και DC μοιράζονται την ίδια πειθαρχία εργαλείων.

Βήμα 2: τα περιβλήματα περνούν από προεπεξεργασία και επίστρωση πούδρας, με το χρώμα να ταιριάζει με το χρώμα του σταθμού σας εάν παραγγείλετε OEM.

Βήμα 3: Οι μονάδες ισχύος συναρμολογούνται στην αποκλειστική γραμμή DC, απομονωμένη από την παραγωγή AC για έλεγχο ESD και καθαριότητας.

Βήμα 4: κάθε μονάδα δοκιμάζεται με φορτίο και κυκλώνεται με θερμοκρασία — ακρίβεια εξόδου, κυματισμός, απόδοση 20%, 50% και 100%.

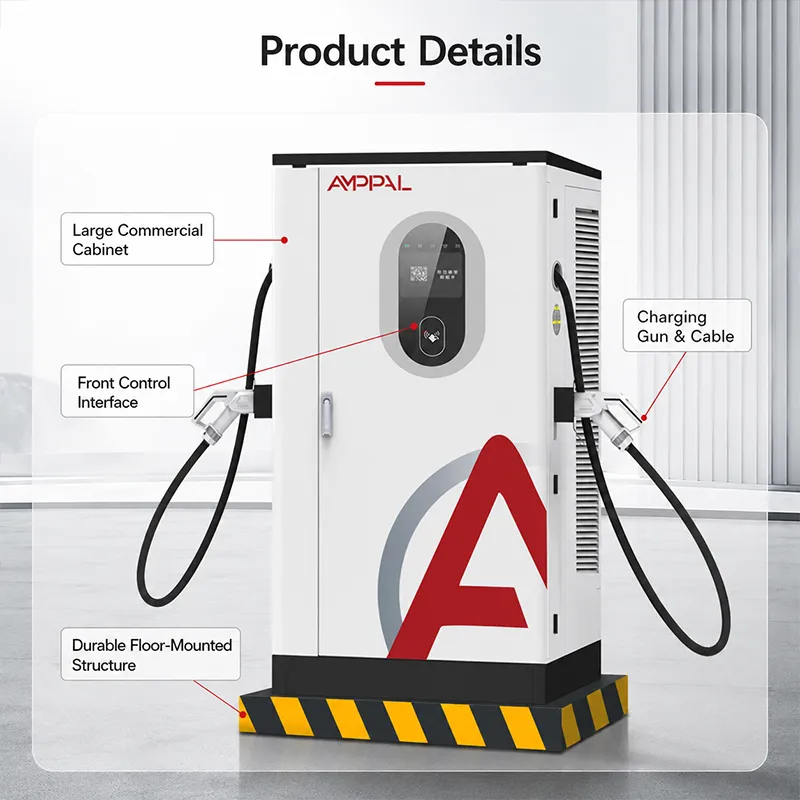

Βήμα 5: Η συναρμολόγηση του ντουλαπιού εγκαθιστά τις μονάδες, τους επαφές, τις ράβδους διαύλου, τον πίνακα ελέγχου και το HMI 7 ιντσών.

Βήμα 6: η πλεξούδα καλωδίωσης είναι χτισμένη στο σημείο σχεδίασης με τερματισμό ελεγχόμενης ροπής και, στη συνέχεια, τα στεγανοποιητικά της πόρτας βλέπουν στον πίδακα νερού.

Ναυαρχίδα ή Overkill; Ειλικρινείς συμβουλές για το πότε να το παραλείψετε

Αγοράστε το 480 όταν ο σταθμός είναι το προϊόν - ένα επώνυμο κέντρο, μια άγκυρα διαδρόμου, μια τοποθεσία που θα τοποθετήσετε σε μια διαφημιστική πινακίδα. Εάν η ταυτότητα του ιστότοπού σας είναι "βολική αναπλήρωση" και όχι "προορισμός", ένα ντουλάπι 360 kW ή 320 kW παρέχει το μεγαλύτερο μέρος της χρησιμότητας με λιγότερα χρήματα.

Η δύναμη του ιστότοπου είναι ο πραγματικός φύλακας. Μια πινακίδα 480 kW ζητά σοβαρή τριφασική τροφοδοσία. αν το βοηθητικό πρόγραμμα καλύπτει το οικόπεδό σας στα 250 kW, ένα ντουλάπι 480 είναι χάρτινο τίγρη.

Να είστε ειλικρινείς σχετικά με το μείγμα οχημάτων. Εάν η επισκεψιμότητά σας είναι κατά 90% αυτοκίνητα 400 V με κωνικότητα περίπου 100 kW, ο χώρος κεφαλής του 480 είναι κυρίως αδρανής. πληρώνετε για μελλοντική ζήτηση.

Γιατί οι χειριστές σταθμών επιλέγουν το AMPPAL για τοποθεσίες ορόσημων

Διαχειριζόμαστε 200+ σταθμούς μόνοι μας — το 480 είναι το ντουλάπι στο οποίο ποντάρουμε το δικό μας χρόνο λειτουργίας, όχι ένα μοντέλο μπροσούρας.

Χρόνος παράδοσης 15-20 εργάσιμων ημερών με την ημερομηνία στο PO και ένα MOQ μιας μονάδας, έτσι ώστε η ναυαρχίδα να κυκλοφορεί σε κλίμακα από ένα μόνο επικυρωμένο ντουλάπι.

OEM/ODM χωρίς τριβή: φόρμα σταθμού, μήκος καλωδίου, συνδυασμός βυσμάτων και ακόμη και επωνυμία ταμπλό προσαρμοσμένη κατά την ώρα της παραγγελίας.

Τα πιστοποιητικά και τα αρχεία δοκιμών αποστέλλονται με τη μονάδα. ο σειριακός αριθμός συνδέεται με δεδομένα εγγραφής και σάρωση συχνότητας για τους ελεγκτές σας.

Βάθος αναφοράς: παραγγελία υγρόψυκτου 500 μονάδων NEOM, Sime Darby στη Μαλαισία, RHG Enerturk στην Τουρκία — συνεργάτες που τοποθετούν το υλικό μας στις πιο εμφανείς τοποθεσίες τους.

Αποστολή ντουλαπιού 480 kW: Κλουβί, Εμπορευματοκιβώτιο, Έγγραφα

Ένα ντουλάπι 1000 × 900 × 1850 mm αποστέλλεται όρθιο σε κιβώτιο από κόντρα πλακέ με γωνίες αφρού και αδιάβροχο κάλυμμα. τα κανάλια παλετών διατηρούν καθαρές τις κινήσεις του περονοφόρου. Για μακριά πόδια θαλάσσης προσθέτουμε ξηραντικό και κάρτα ένδειξης υγρασίας.

Στέλνουμε FOB Ningbo ή CIF στο λιμάνι σας. Ο φάκελος εξαγωγής περιέχει το εμπορικό τιμολόγιο, τη λίστα συσκευασίας και τις δηλώσεις CE/TÜV/UL/CB/CCC, επομένως ο εκτελωνισμός και το χρονοδιάγραμμα ανοίγματός σας δεν τσακώνονται μεταξύ τους.

Οι ναυαρχίδες που κυκλοφορούν συχνά συνδυάζουν ντουλάπια, ανταλλακτικές μονάδες και αξεσουάρ που ταιριάζουν με την επωνυμία σε ένα δοχείο. σχεδιάζουμε τον χάρτη παλετών με τον αποστολέα σας και επιβεβαιώνουμε το σχέδιο φόρτωσης πριν το φορτηγό φύγει από το εργοστάσιο.

Διατήρηση ενός σταθμού ορόσημο σε απευθείας σύνδεση: Όροι υπηρεσίας

Δύο χρόνια στάνταρ. Στις εμβληματικές τοποθεσίες συμφωνούμε συνήθως μια εκτεταμένη σύμβαση παροχής υπηρεσιών - ο χρόνος λειτουργίας σε έναν σταθμό ορόσημο αξίζει περισσότερο από τη γραμμή εγγύησης.

Εφεδρικές μονάδες, επαφές, HMI και πίνακες ελέγχου εφοδιασμένοι, με αποστολή 3-5 εργάσιμων ημερών — ή 24ωρη επιλογή αεροπορικής μεταφοράς για εργοτάξια με σύμβαση.

Απομακρυσμένη παρακολούθηση από τη δική μας ομάδα λειτουργιών σταθμού: βλέπουμε τον ίδιο πίνακα εργαλείων OCPP που βλέπει ο χειριστής σας και επισημαίνει ανωμαλίες πριν το κάνουν οι πελάτες σας.

Μια ημέρα έναρξης λειτουργίας με τον μηχανικό μας, τηλεχειριστήριο ή επιτόπου, που περιλαμβάνεται στις πρώτες παραγγελίες — κορυφαίοι ιστότοποι που λειτουργούν κατά την κυκλοφορία και όχι μετά την κυκλοφορία.

Μια τριμηνιαία αναφορά υγείας: δεδομένα περιόδου σύνδεσης, συμβάντα υποβάθμισης, φθορά εφαρμογών σύνδεσης — ελέγχθηκε με την ομάδα σας μέσω βιντεοκλήσης.

Λάθη σχεδιασμού τοποθεσίας που σπαταλούν έναν προϋπολογισμό 480 kW

Λάθος: τοποθέτηση του θαλάμου ναυαρχίδας στη μακρινή γωνία «εκτός πορείας» όπου δεν το βλέπει κανένας οδηγός. Δεξιά: τοποθετήστε το στην πρώτη σειρά — το ντουλάπι είναι η σήμανση του σταθμού και μέρος της δουλειάς του εξετάζεται.

Λάθος: αγορά ντουλαπιού 480 kW σε καπάκι 250 kW και κατηγορεί τον φορτιστή όταν οι συνεδρίες λειτουργούν αργά. Δεξιά: επιβεβαιώστε πρώτα τη ροή. μετράμε τις προσδοκίες από τον μετασχηματιστή, όχι την πινακίδα.

Λάθος: αγνόηση του σχεδιασμού της ουράς και αφήστε ένα αργό όχημα 400 V να καταλαμβάνει το χώρο της ναυαρχίδας για μια ώρα. Δεξιά: ορίστε πολιτικές περιόδου σύνδεσης και χρεώσεις αδράνειας στο OCPP, ώστε να αναποδογυρίσει το bay.

Λάθος: τοποθέτηση του ντουλαπιού όπου το καλώδιο του πιστολιού δεν μπορεί να φτάσει στη θύρα της δεύτερης σειράς. Δεξιά: μετρήστε την απόσταση με το μεγαλύτερο όχημα στην κυκλοφορία σας. Το μήκος του καλωδίου καθορίζεται κατά παραγγελία για κάποιο λόγο.

Λάθος: αντιμετωπίζοντας το HMI 7 ιντσών ως διαφημιστική πινακίδα και αφήνοντάς το σε άμεσο ήλιο όλη την ημέρα. Δεξιά: σκίαση του προσώπου — η οθόνη είναι ένα εργαλείο χειριστή και διαρκεί περισσότερο μακριά από τον ήλιο.

Τι λένε οι ιδιοκτήτες σταθμών για τη λειτουργία ενός Flagship

Χειριστής διαδρόμου αυτοκινητόδρομου στη Σαουδική Αραβία: "Ανοίξαμε με ένα ντουλάπι 480 και παρακολουθήσαμε την ουρά να σχηματίζεται στην πύλη μας αντί του ανταγωνιστή. Έξι μήνες κυκλοφορίας 800 V, μηδενικές αστοχίες φόρτισης. Η βαφή έδειχνε δαχτυλίδια σκόνης στον ήλιο της ερήμου μέσα σε λίγες εβδομάδες - καλλυντικά, αλλά μας ενδιαφέρει η εμφάνιση σε μια ναυαρχίδα."

Χειριστής στάθμευσης αεροδρομίου στη Μαλαισία: "Τα ενοικιαζόμενα EV και τα αυτοκίνητα σοφέρ φτάνουν κατά ριπάς. Το 480 καθαρίζει τον κόλπο σε λιγότερο από 20 λεπτά για μοντέλα premium, οπότε ο κύκλος εργασιών μας εκτινάχθηκε. Έπρεπε να μάθουμε στο πλήρωμα συντήρησης την πλευρά του OCPP. Το ίδιο το ντουλάπι δεν έφταιξε μια φορά στους τέσσερις μήνες."

Συνεργάτης εκθεσιακού χώρου OEM στη Γερμανία: "Ημέρα πολυμέσων με αυτοκίνητα δοκιμών 800V — το 480 δεν έγινε ποτέ η ιστορία, αυτό ακριβώς που θέλετε από έναν φορτιστή. Η παράδοση ταιριάζει με τις υποσχεθείσες 15-20 εργάσιμες ημέρες. Το εγχειρίδιο θέσης σε λειτουργία είναι πυκνό, προϋπολογισμός μισής ημέρας με τον ηλεκτρολόγο σας."

Ερωτήσεις σταθμού υπερφόρτισης, απαντημένες

Ε: Χρειάζονται 480 kW τώρα ή είναι για μελλοντικά αυτοκίνητα;

Α: Και τα δύο. Τα οχήματα 800V είναι ήδη προς πώληση. το παράθυρο DC200-1000V τους εξυπηρετεί σήμερα και καλύπτει την επόμενη γενιά πλατφόρμας χωρίς αλλαγές υλικού.

Ε: Τι έξοδο προσφέρει;

A: DC200-1000V έως και 200A, απόδοση αιχμής 95%, από είσοδο AC380V±15%, 45-65Hz.

Ε: Μπορεί να χειριστεί μικτά πρότυπα σύνδεσης;

Α: Ναι — Τα CCS1, CCS2, GB/T, CHAdeMO και NACS διαμορφώνονται κατά την παραγγελία.

Ε: Πώς διαχειρίζομαι τον σταθμό;

A: OCPP 1.6/2.0 με απομακρυσμένο ταμπλό, συν το HMI 7 ιντσών για τοπικό εναλλακτικό. Η δική μας ομάδα λειτουργίας σταθμών χρησιμοποιεί την ίδια στοίβα.

Ε: Τι πιστοποίηση φέρει;

A: CE, TÜV, UL, CB και CCC, με αρχεία δοκιμής συνδεδεμένα με τον σειριακό αριθμό.

Ε: Πόσος χρόνος διαρκεί η παράδοση;

Α: 15-20 εργάσιμες ημέρες από την επιβεβαιωμένη PO. το MOQ είναι ένα ντουλάπι.

Ε: Τι γίνεται αν το πλέγμα του ιστότοπου είναι αδύναμο;

Α: Η βαθμίδα εισόδου ανέχεται ±15% τάση και 45-65Hz. πέρα από αυτό, θα σας πούμε ότι ο ιστότοπος χρειάζεται μετασχηματιστή ή buffer μπαταρίας προτού παραγγείλετε.

Ε: Τι καλύπτεται μετά την εγκατάσταση;

Α: Πρότυπο δύο ετών. Οι εμβληματικές τοποθεσίες συνήθως μετακινούνται σε μια εκτεταμένη σύμβαση παροχής υπηρεσιών με ταχύτερη αποστολή ανταλλακτικών.
