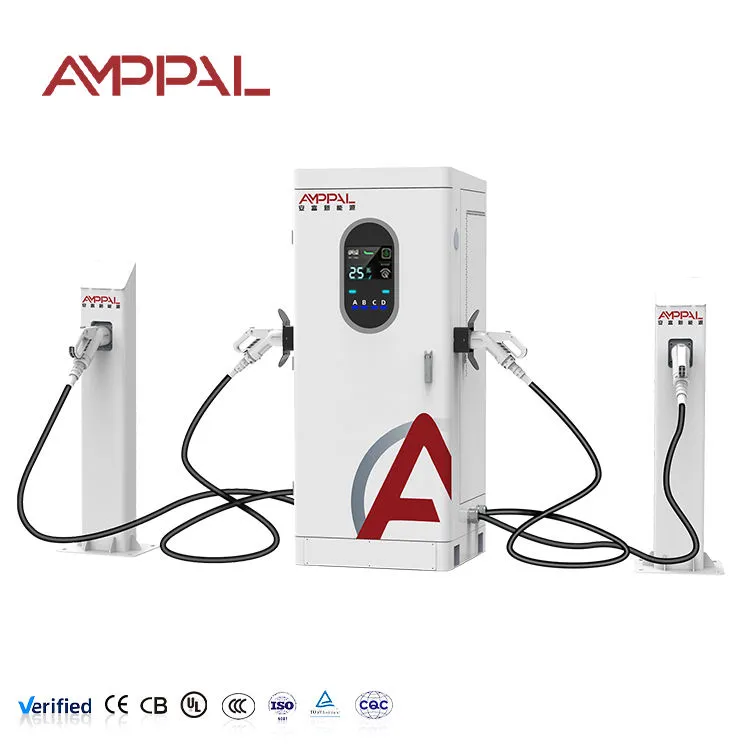

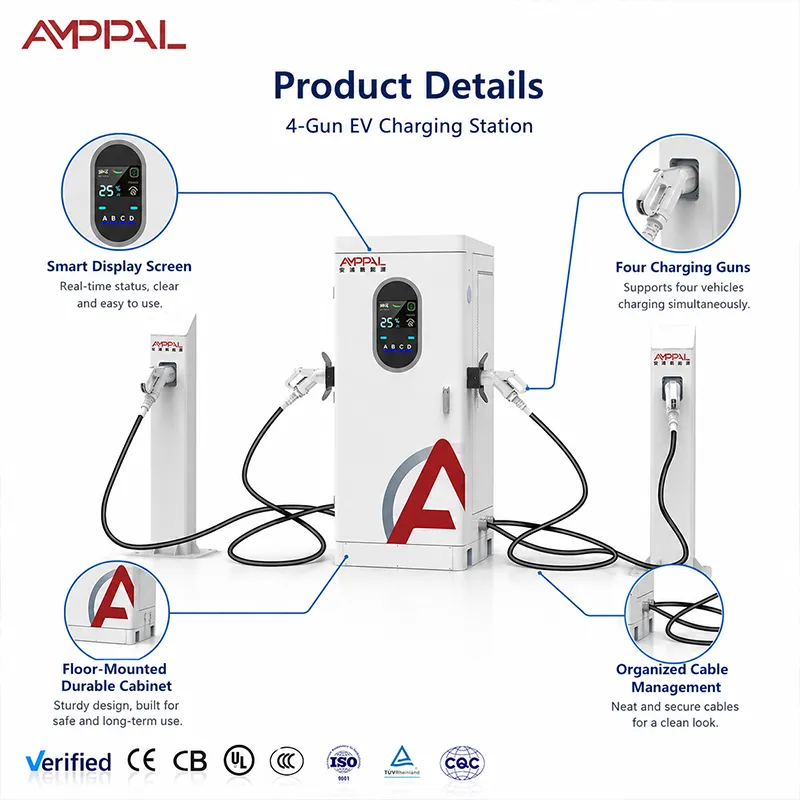

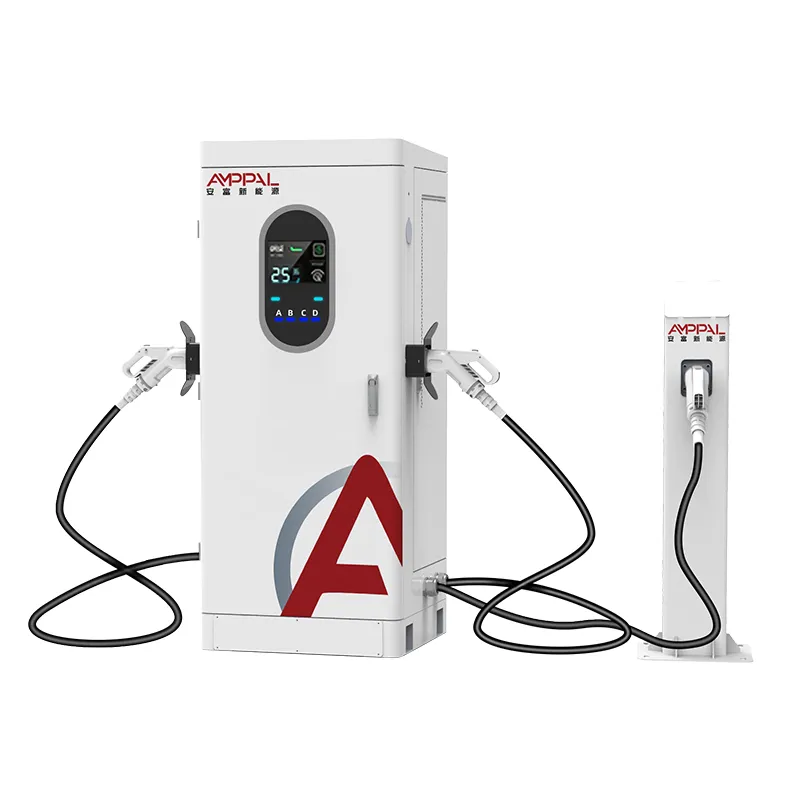

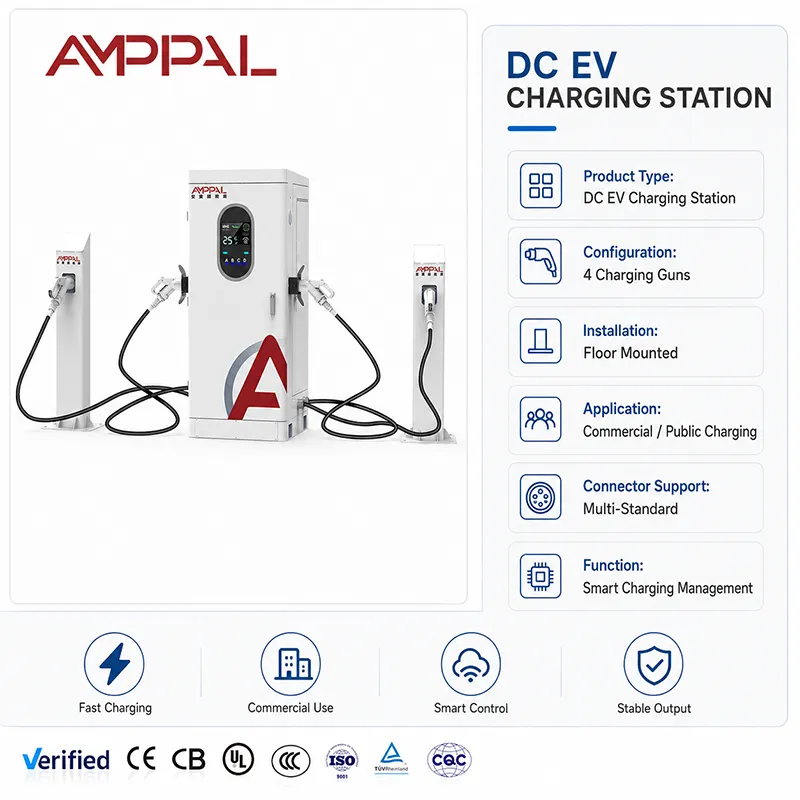

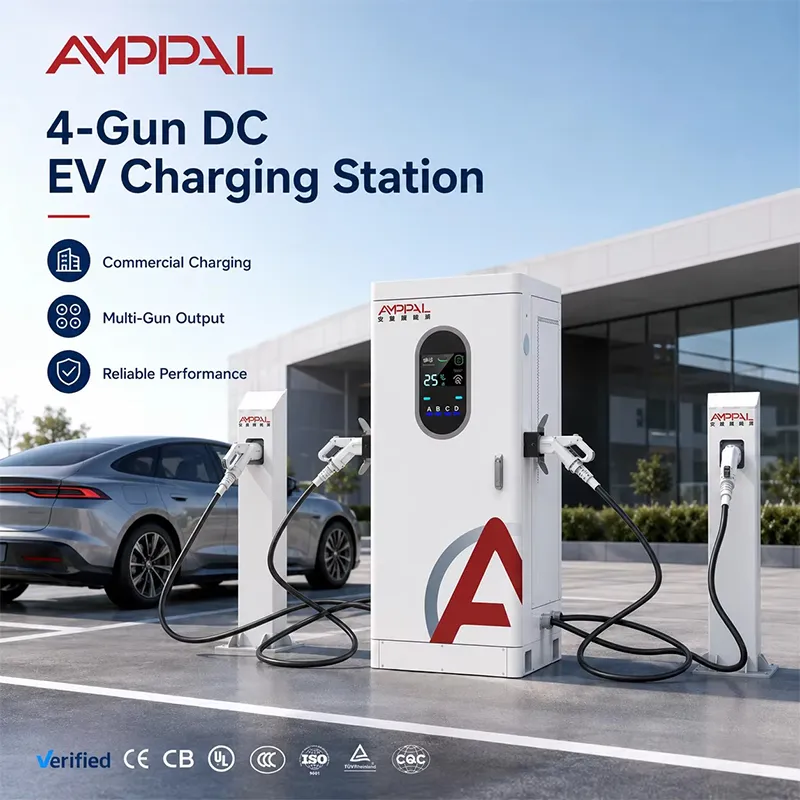

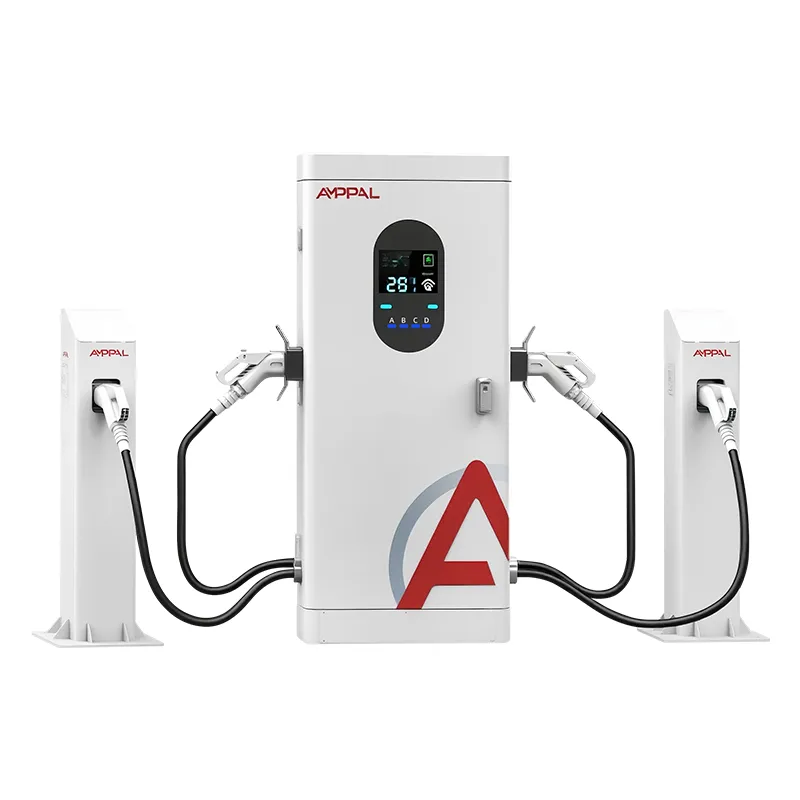

Σταθμός φόρτισης EV Ultra-Fast Multi-Gun 360 kW για κόμβους φόρτισης αυτοκινητοδρόμων

Τι ζητά ένα ντουλάπι 360 kW από την τοποθεσία γύρω του

Πριν τραβήξει το πρώτο καλώδιο, ένα ντουλάπι 360 kW αναγκάζει έναν ιδιοκτήτη τοποθεσίας να απαντήσει σε μια ερώτηση που αποφεύγουν οι περισσότεροι εγκαταστάτες: από πού προέρχεται η ενέργεια με πλήρες φορτίο; Ο AF-DC-360-Y-D-Z-4-H είναι ένας ενσωματωμένος φορτιστής DC με τέσσερα πιστόλια που αντλεί έως και 360 kW από μία τροφοδοσία AC380V και το διανέμει στις θέσεις A/B/C/D. Σε χαρτί που είναι φορτιστής? στην πράξη είναι ένας μικρός υποσταθμός με οθόνη αφής. Το ντουλάπι θα απαιτήσει ευχαρίστως την πλήρη συμβολή του — το ερώτημα είναι εάν ο μετασχηματιστής, ο τροφοδότης και η δομή τιμολόγησης μπορούν να δεχτούν το χτύπημα χωρίς δράματα.

Αυτός είναι ο λόγος για τον οποίο αυτή η σελίδα είναι γραμμένη για μηχανικούς έργων και ιδιοκτήτες τοποθεσιών, όχι μόνο για προμήθειες: χωρητικότητα εισόδου, χρεώσεις ζήτησης, θερμική συμπεριφορά σε πλήρη απόδοση τεσσάρων πιστολιών και ο ρόλος της ζώνης φωτός LED σε μεγάλο βαθμό. Πάρτε αυτά τα τέσσερα σωστά και το ντουλάπι είναι βαρετά αξιόπιστο. Πάρτε τους λάθος και κάθε μηνιαίος λογαριασμός είναι μια έκπληξη.

Σχεδιαστικές αποφάσεις που έχουν σημασία σε πλήρες φορτίο τεσσάρων όπλων

Τα πλήρη 360 kW είναι προσβάσιμα αλλά σπάνια: στην οροφή των 250 A, ένα μοναχικό αυτοκίνητο 800 V χρειάζεται έως και 200 ​​kW. η πλήρης πισίνα εμφανίζεται όταν πολλά οχήματα 800V φορτίζουν μαζί — σχεδιασμός για τον μέσο όρο και όχι για τον αριθμό μάρκετινγκ.

Το OCPP 1.6/2.0 καλύπτει συνολικά τα ανώτατα όρια διαχείρισης φορτίου από το backend, ώστε το ντουλάπι να μπορεί να λειτουργεί με τροφοδοσία μικρότερη από 360 kW.

Φιλικό προς την αποθήκευση: το ντουλάπι παίζει καλά με τα buffer μπαταριών — φορτίστε το buffer εκτός αιχμής, αφήστε το να φέρει την πρωινή βιασύνη, μειώστε τις χρεώσεις ζήτησης.

Η μείωση είναι δημοσιευμένη, δεν ανακαλύφθηκε: η θερμική καμπύλη δηλώνει ποια απόδοση είναι βιώσιμη στους 50 C περιβάλλοντος και με τα τέσσερα πιστόλια ζεστά.

Η ζώνη φωτός LED διπλασιάζει τη σήμανση της παρτίδας τη νύχτα: οι χρωματικές καταστάσεις (αδράνεια/φόρτιση/βλάβη) διαβάζονται από 30 μέτρα, ώστε οι οδηγοί να σταματήσουν να κάνουν κύκλους.

Η μέτρηση ανά πιστόλι και η πλήρης τηλεμετρία OCPP τροφοδοτούν το σύστημα διαχείρισης ενέργειας στο οποίο ζουν οι χειριστές κόμβων.

Τεχνικές Προδιαγραφές

Πού ανήκει ένα ντουλάπι 360 kW (και πού δεν ανήκει)

Πλατείες εξυπηρέτησης αυτοκινητόδρομων με πραγματικό προϋπολογισμό μετασχηματιστών και 24ωρη κίνηση.

Κόμβοι αστικού στόλου που ηλεκτροδοτούν δεκάδες οχήματα κατά τη διάρκεια της νύχτας, με ηλιακή ενέργεια ή χώρο αποθήκευσης.

Σημεία logistics και μεταφοράς εμπορευμάτων όπου φορτηγά και φορτηγά φτάνουν κατά κύματα.

Προαύλιοι τερματικού σταθμού αεροδρομίου και πούλμαν με μεγάλη διάρκεια διαμονής και υψηλή απόδοση.

Όχι για τοποθεσίες κάτω των 250 kW διαθέσιμης εισόδου — το ντουλάπι είναι ειλικρινές σχετικά με το τι χρειάζεται, όπως και ο ιστότοπος.

Θερμική στρατηγική και απομείωση υπό πλήρη απόδοση

Το ερμάριο τραβάει 360 kW μόνο όταν το επιτρέπει ο ιστότοπος και το ζητήσουν τα οχήματα. Στο εσωτερικό, ο εξαναγκασμένος αέρας ψύχει τις μονάδες ισχύος, με την εισαγωγή στην αεριζόμενη πλευρά. ο ελεγκτής παρακολουθεί συνεχώς τις θερμοκρασίες της μονάδας και περικόπτει την έξοδο κατά μήκος της δημοσιευμένης καμπύλης μείωσης προτού πέσει οτιδήποτε. Ένα ζεστό απόγευμα Αυγούστου στους 50 βαθμούς Κελσίου μπορεί να δει την παραγωγή να περιορίζεται κάτω από την ονομαστική - μια εσκεμμένη συναλλαγή, όχι μια αποτυχία.

Από την πλευρά του δικτύου, η αριθμητική είναι απλή: 360 kW σε τριφασική τροφοδοσία 380 V σημαίνει περίπου 550 A ρεύματος γραμμής σε πλήρες φορτίο, το οποίο καθορίζει τον διακόπτη, τη διατομή του καλωδίου και το ύψος του κεφαλιού του μετασχηματιστή. Οι περισσότερες τοποθεσίες διανομέων τροφοδοτούν το περίβλημα από έναν μετασχηματιστή 400-500 kVA ή χωρίζουν την τοποθεσία σε δύο τροφοδοσίες. Η διαχείριση φορτίου OCPP μπορεί επίσης να καλύψει το ντουλάπι στα, ας πούμε, 300 kW κατά τη διάρκεια των παραθύρων αιχμής, ενώ μια προσωρινή μνήμη μπαταρίας καλύπτει τα υπόλοιπα — το ερμάριο αντιμετωπίζει το καπάκι ως το νέο σύνολο και το διαιρεί σε πολυάσχολα όπλα.

Η ζώνη LED κερδίζει τη διατήρησή της σε αυτή την κλίμακα. Σε ένα σκοτεινό, πολυσύχναστο προαύλιο, το χρώμα και το μοτίβο του που αναβοσβήνει λένε στον οδηγό από 30 μέτρα ποιο πιστόλι είναι ελεύθερο, ποιο φορτίζει, ποιο είναι ελαττωματικό. Λιγότεροι κύκλοι γύρων σημαίνουν μικρότερες ουρές και τα δεδομένα OCPP ανά όπλο σάς επιτρέπουν να ελέγχετε την επίδραση της μπάντας στην απόδοση μετά από ένα μήνα.

Η διαδρομή πιστοποίησης σε ένα ντουλάπι κλίμακας κόμβου

Δοκιμή τύπου πλήρους ντουλαπιού: EMC, διηλεκτρική αντοχή, προστατευτική γείωση — το αρχείο που θα ανοίξει πραγματικά ο μηχανικός του χειριστή του δικτύου σας.

Ψεκασμός αλατιού 96 ωρών στο περίβλημα και τα πιστόλια. οι παράκτιοι κόμβοι το λαμβάνουν σοβαρά υπόψη.

Θερμικό εμποτισμό 50 C με τα δεδομένα μείωσης που δημοσιεύονται μαζί.

Επαλήθευση εισόδου IP54 σε σφραγίδες και στυπιοθλίπτες.

Ρεύμα CE, TUV, UL, CB, CCC, καθώς και σειριακές εγγραφές δοκιμών ανά μονάδα.

Factory Walkthrough: Πού κατασκευάζεται το ντουλάπι 360 kW

1. Κοπή λέιζερ TRUMPF και κάμψη CNC στο Yueqing. επικάλυψη σε σκόνη με δειγματοληψία αλατιού παρτίδας-ψεκασμού.

2. PCBA στην αποκλειστική γραμμή DC, ξεχωριστά από τη διάταξη AC.

3. Ενσωμάτωση ζυγού και μονάδας ισχύος με ελεγχόμενη ροπή — στα 360 kW ένας χαλαρός σύνδεσμος αποτελεί κίνδυνο πυρκαγιάς, επομένως κάθε σύνδεσμος καταγράφεται.

4. Καλωδίωση τεσσάρων πιστολιών με επαφές ανά θέση και μέτρηση.

5. Flash υλικολογισμικού και χειραψία OCPP σε δοκιμαστικό backend, συμπεριλαμβανομένων των σεναρίων διαχείρισης φορτίου.

6. Καύση πλήρους φορτίου σε συστοιχία αντιστάσεων με κούτσουρα ανά μονάδα.

7. Τελικό QC και σειριοποίηση.

8. Συσκευασία — ο τυπικός χρόνος παράδοσης είναι 15-20 εργάσιμες ημέρες και η γραμμή ετήσιας χωρητικότητας 1 εκατομμυρίου+ μονάδων κρατά τις μεγάλες παραγγελίες εντός προγράμματος.

Επιλογή ντουλαπιού Hub: Power, Grid και τα πάντα μεταξύ τους

Ξεκινήστε με το πλέγμα, όχι από το ντουλάπι. Ρωτήστε τι μπορεί να προσφέρει η σύνδεσή σας συνεχώς, όχι τι μπορεί να επιβιώσει για ένα λεπτό. Εάν η απάντηση είναι κάτω από 300 kW, ένα ντουλάπι 360 kW θα πρέπει να λειτουργεί με περιορισμό ή αποθήκευση OCPP — ή θα πρέπει να ρυθμίσετε το μέγεθος στα 240 kW και να ξοδέψετε τα χρήματα που εξοικονομήθηκαν σε μια δεύτερη μονάδα αργότερα.

Όπου αυτό το ντουλάπι είναι η λάθος απάντηση: ένας ιστότοπος που βλέπει ένα όχημα τη φορά δεν χρειάζεται τέσσερα όπλα. ένας ιστότοπος χωρίς διαδρομή αναβάθμισης μετασχηματιστή δεν μπορεί να τον φιλοξενήσει ειλικρινά. και ένας ιστότοπος του οποίου το τιμολόγιο τιμωρεί την υψηλή ταυτόχρονη ζήτηση χρειάζεται το σχέδιο αποθήκευσης και περιορισμού να έχει υπογραφεί πριν από την αγορά και όχι μετά τον πρώτο λογαριασμό.

Σημειώσεις προμήθειας για έργα μεγάλων κόμβων

Τα έργα Hub ζωντανά ή τελούν υπό την τεκμηρίωση: τα πιστοποιητικά CE, TUV, UL, CB, CCC συν τα σειριακά αρχεία δοκιμών αποστέλλονται με την παραγγελία και το γραφείο εξαγωγών μας προετοιμάζει το πλήρες σετ εγγράφων για 40+ χώρες.

OEM/ODM σε κλίμακα διανομέα: εταιρική εμφάνιση, ονομασία υποστήριξης, διαμόρφωση σύνδεσης ανά θέση (CCS1/CCS2/GB/T/CHAdeMO/NACS) κατά την παραγγελία.

Χρόνος παράδοσης 15-20 εργάσιμων ημερών με θέσεις παραγωγής για παραγγελίες πολλών μονάδων. Όροι MOQ ανά μοντέλο στην προσφορά.

Το εργοστάσιο είναι ο χειριστής: 200+ σταθμοί που διευθύνονται από τη δική μας ομάδα και 500 υγρόψυκτες μονάδες που παρέχονται για το έργο πράσινου υδρογόνου της Σαουδικής NEOM — αναφορές σε κλίμακα κόμβου, όχι μόνο δεδομένα εργαστηρίου.

Ένας ειδικός "μικρός γίγαντας" 260 ατόμων που ιδρύθηκε το 2014 στο Yueqing, πραγματοποιώντας εξαγωγές σε 40+ χώρες — ένα εργοστάσιο, ένας υπόλογος ιδιοκτήτης.

Σχεδιασμός εμπορευμάτων για διανομές σε κλίμακα Hub

Κάθε ντουλάπι μεταφέρεται σε όρθια θέση σε ένα ξύλινο κιβώτιο διαστάσεων 2,0 x 0,95 x 1,0 m με διαμερίσματα όπλων κοπής με αφρό. Το μεικτό βάρος και οι διαστάσεις του κιβωτίου περιλαμβάνονται στη λίστα συσκευασίας πριν από την αποστολή. Οι διανομές κόμβων πολλών ντουλαπιών μοιράζονται μια θέση παραγωγής και ένα παράθυρο αποστολής.

Η αποθήκευση εμπορευματοκιβωτίων επιβεβαιώνεται ανά παραγγελία — έξι κιβώτια στη σειρά ανά 40 πόδια HQ σύμφωνα με το τυπικό μας σχέδιο, που ελέγχονται εκ νέου σε σχέση με τις πραγματικές διαστάσεις κάθε φορά. Οι ανταλλακτικές μονάδες και τα κιτ όπλων ταξιδεύουν στο ίδιο δοχείο για να διατηρήσουν τα εξαρτήματα που τίθενται σε λειτουργία μαζί.

Εμπορικοί όροι FOB, CIF, CFR ή DDP από την Yueqing με πλήρη έγγραφα εξαγωγής. Για έργα κόμβου παρέχουμε επίσης τον φάκελο εγκατάστασης: διάγραμμα καλωδίωσης, σχέδιο θεμελίωσης και τον οδηγό διαμόρφωσης διαχείρισης φορτίου.

Δομή υποστήριξης για χειριστές Hub

Δύο χρόνια ανά υπουργικό συμβούλιο. Σε κλίμακα hub, σας συμβουλεύουμε να κρατάτε μια εφεδρική μονάδα και ένα συγκρότημα όπλου επί τόπου αντί να περιμένετε στο φορτίο.

Αποστολή 48 ωρών σε εφοδιασμένα ανταλλακτικά από το Zhejiang, όταν τα ανταλλακτικά στις εγκαταστάσεις χρησιμοποιήσουν.

Απομακρυσμένα διαγνωστικά OCPP και υποστήριξη υλικολογισμικού. σενάρια διαχείρισης φορτίου συντονισμένα με τους μηχανικούς μας.

Τριμηνιαίο παράθυρο συντήρησης: καθαρισμός φίλτρου, επανατοποθέτηση ράβδου στρέψης, επιθεώρηση και των τεσσάρων επαφών πιστολιού.

Επίβλεψη θέσης σε λειτουργία μέσω βιντεοκλήσης, συν ένα έγγραφο παράδοσης λειτουργιών για το προσωπικό της βάρδιας σας.

Κανόνες λειτουργίας σε επίπεδο τοποθεσίας για 360 kW

Λάθος: αφήστε το υπουργικό συμβούλιο να λειτουργεί χωρίς περιορισμό σε ένα τιμολόγιο με βάναυσες χρεώσεις ζήτησης. Δεξιά: ρύθμιση ανώτατων ορίων φόρτωσης OCPP ανά χρονικό παράθυρο — η ενέργεια φτάνει αργότερα, ο λογαριασμός συρρικνώνεται.

Λάθος: μπλοκάρισμα της πλευράς εισαγωγής με σήμανση ή κολώνες. Δεξιά: 40 cm ελεύθερου χώρου και μηνιαίος έλεγχος φίλτρου. η ροή αέρα είναι το σύστημα ψύξης.

Λάθος: αναμένω πλήρη 360 kW σε 50 C περιβάλλοντος. Σωστά: διαβάζοντας την καμπύλη υποβάθμισης στο εγχειρίδιο και πείτε στην ομάδα του ιστότοπου τι πραγματικά προσφέρει ο Αύγουστος.

Λάθος: στάθμευση της εφεδρικής μονάδας οπουδήποτε υγρό. Δεξιά: αποθήκευση ανταλλακτικών σε εσωτερικούς χώρους. μια υγρή μονάδα που εγκαταστάθηκε μήνες αργότερα αποτυγχάνει νωρίς και κατηγορεί τον φορτιστή.

Λάθος: χρήση των χρωμάτων της ζώνης LED ως διακόσμηση. Δεξιά: τυποποίηση των χρωμάτων στη σήμανση του ιστότοπου, ώστε οι νυχτερινοί οδηγοί να τα διαβάζουν αμέσως.

Σημειώσεις χειριστή από κόμβους υψηλής απόδοσης

Ένας χειριστής πλατείας εξυπηρέτησης αυτοκινητόδρομων στη Σαουδική Αραβία συνδυάζει το ντουλάπι με buffer μπαταρίας και ηλιακό ηλιακό στον τελευταίο όροφο. Στην περίοδο αιχμής το buffer μεταφέρει την πρωινή βιασύνη ενώ η τροφοδοσία του δικτύου παραμένει κάτω από το καπάκι του. πιστώνει τη διαχείριση φορτίου OCPP για τη διατήρηση του λογαριασμού ζήτησης σταθερό. Το παράπονό του: στους 50 C το ντουλάπι μειώνεται νωρίτερα από ό,τι περίμενε — η καμπύλη του εγχειριδίου ήταν σωστή, αλλά μακάρι οι πωλήσεις να είχαν οδηγήσει.

Ένας κόμβος logistics στη Γερμανία περνάει φορτηγά και φορτηγά μέσα από δύο ντουλάπια. Η ζώνη LED κόβει μετρήσιμα τον κύκλο της νύχτας — οι οδηγοί στοχεύουν στην πράσινη γραμμή αντί να διαβάζουν οθόνες. Μικρό πρόβλημα: τα κιβώτια του πρώτου εμπορευματοκιβωτίου δεν είχαν ανυψωτικά μάτια, έτσι το πλήρωμά του έστησε τους ιμάντες. προσθέσαμε μάτια σε μεταγενέστερες αποστολές.

Μια αποθήκη πόλεων στην Τουρκία ενσωμάτωσε το υπουργικό συμβούλιο με το σύστημα ενεργειακής διαχείρισης. Τα δεδομένα OCPP ανά πυροβόλο τροφοδοτούν πλέον μηνιαίες αναφορές κόστους στόλου. Το μικρό πρόβλημα: οι ενημερώσεις υλικολογισμικού χρειάζονται ένα παράθυρο συντήρησης, το οποίο πρέπει να σχεδιάσει μια αποθήκη 24 ωρών — ο προγραμματισμός απομακρυσμένων ενημερώσεων είναι στον οδικό μας χάρτη.

Συχνές ερωτήσεις Hub & Grid

Ε: Τι μετασχηματιστή χρειάζομαι για ένα ντουλάπι 360 kW;

Α: Σχεδιάστε για ρεύμα γραμμής πλήρους φορτίου περίπου 550A σε τροφοδοσία 380V. Οι περισσότερες τοποθεσίες χρησιμοποιούν μετασχηματιστή 400-500 kVA ή χωρίζονται σε δύο τροφοδοσίες. Επιβεβαιώστε την τοπική τάση και τον κωδικό πριν την παραγγελία.

Ε: Μπορεί το ντουλάπι να λειτουργεί με μικρότερη σύνδεση;

Α: Ναι — Τα ανώτατα όρια διαχείρισης φορτίου OCPP έλκονται συνολικά από το backend, έτσι ώστε η καμπίνα να μπορεί να λειτουργεί, ας πούμε, με όριο 250 kW με στραγγαλισμό κατά τη διάρκεια αιχμών. Αγοράζετε το πλήρες ντουλάπι και αναπτύσσετε το πλέγμα αργότερα.

Ε: Πώς συνδυάζεται η αποθήκευση με αυτό το ντουλάπι;

Α: Φορτίστε την μπαταρία εκτός αιχμής, αποφορτίστε την στην πρωινή βιασύνη και αφήστε το καπάκι του ντουλαπιού να κρατήσει το πλέγμα κάτω από το όριο ζήτησης-φόρτισης. Οι μηχανικοί μας θα εξετάσουν το σχέδιο ελέγχου με τον ολοκληρωτή σας.

Ε: Η πλήρης έξοδος τεσσάρων πιστολιών υπερθερμαίνει το ντουλάπι;

A: Ο ελεγκτής κόβει κατά μήκος της δημοσιευμένης καμπύλης μείωσης πριν από κάθε διαδρομή. Σε θερμοκρασία περιβάλλοντος 50 C, τα πλήρη 360 kW ενδέχεται να μην είναι βιώσιμα για μεγάλες συνεδρίες. η καμπύλη του εγχειριδίου σας λέει τι να περιμένετε.

Ε: Ποιο είναι το πραγματικό μέγιστο ενός αυτοκινήτου;

Α: Περιορίζεται από την οροφή 250A: περίπου 200kW στα 800V, περίπου 100kW στα 400V. Τα πλήρη 360 kW εμφανίζονται μόνο όταν πολλά οχήματα 800 V μοιράζονται την πισίνα.

Ε: Ποιες υποδοχές μπορώ να διαμορφώσω;

A: CCS1, CCS2, GB/T, CHAdeMO και NACS, που εκχωρούνται ανά θέση κατά την παραγγελία. Οι μικτές διαμορφώσεις για μεικτούς στόλους είναι στάνταρ.

Ε: Τι ανταλλακτικά θα πρέπει να διατηρεί ένας κόμβος στον χώρο του;

Α: Μια μονάδα ισχύος και ένα συγκρότημα πιστολιού ανά ντουλάπι είναι η συμβουλή μας. Και τα δύο είναι εναλλάξιμα και καλύπτονται από τη διετής εγγύηση, με αποστολή 48 ωρών όταν εξαντληθεί το απόθεμα στο χώρο του ξενοδοχείου.

Ε: Χρόνος παράδοσης και έγγραφα για ανάπτυξη 3-5 γραφείων;

Α: 15-20 εργάσιμες ημέρες από την κατάθεση. Τα κιβώτια αποστέλλονται σε ένα παράθυρο με πλήρη έγγραφα εξαγωγής, σειριακά αρχεία δοκιμών και τον φάκελο εγκατάστασης.
