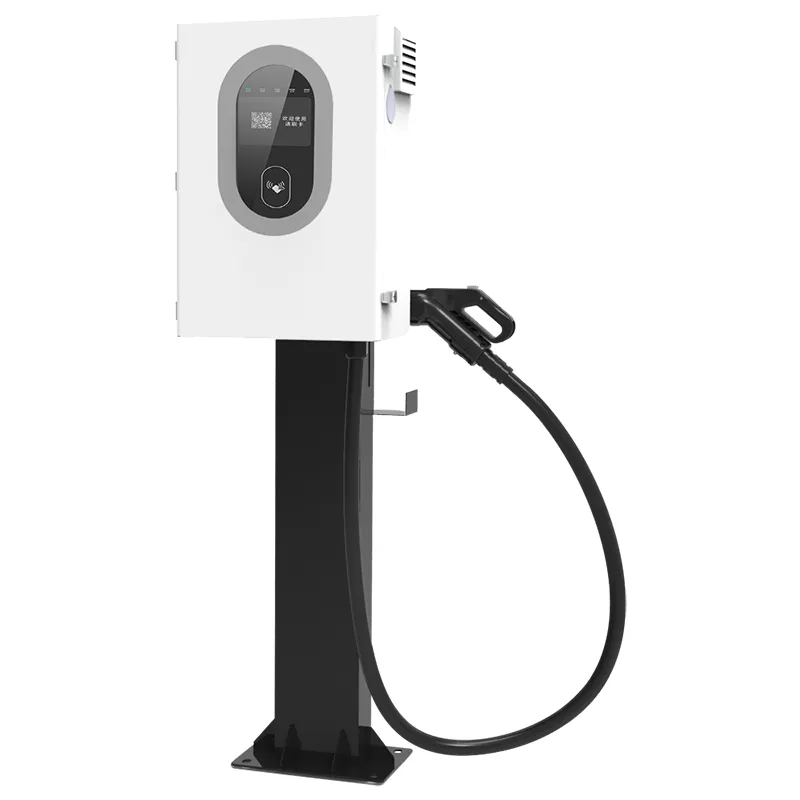

Αμφίδρομος φορτιστής 7kW V2G DC EV για οικιακή ενέργεια και εφαρμογές έξυπνου δικτύου

Τι κάνει μια αμφίδρομη μονάδα 7 kW για ένα σπίτι

Ο αμφίδρομος φορτιστής V2G DC EV 7 kW για εφαρμογές οικιακής ενέργειας και έξυπνου δικτύου (AF-DC-07) είναι ένας μικρός αμφίδρομος φορτιστής DC. Κάνει την προφανή δουλειά - τη φόρτιση ενός EV στα 7 kW - και μια δεύτερη δουλειά που δεν μπορούν να κάνουν οι περισσότεροι φορτιστές: αντλεί ρεύμα από το αυτοκίνητο και τροφοδοτεί το σπίτι. Αυτή η δεύτερη κατεύθυνση είναι αυτό που σημαίνουν στην πράξη το V2H (όχημα προς το σπίτι) και το V2G (όχημα προς το δίκτυο).

Για ένα τυπικό σπίτι με μπαταρία EV 40-60 kWh, 7 kW αντίστροφης ροής καλύπτει το βασικό φορτίο: ψυγείο, δρομολογητής, φωτισμός, αντλίες κυκλοφορίας θέρμανσης. Δεν θα λειτουργήσει ταυτόχρονα ηλεκτρικός φούρνος και αντλία θερμότητας. Αγοράζει ώρες επιβίωσης από διακοπές, όχι μια εβδομάδα ανεξαρτησίας στο δίκτυο.

Έξι λόγοι για τους οποίους μια μονάδα 7 kW αλλάζει ένα σπίτι

Το επιχείρημα δεν είναι η ταχύτητα φόρτισης. είναι η δεύτερη κατεύθυνση ροής. Οι αγοραστές έξι σημείων επαναλαμβάνουν μετά την εγκατάσταση:

Εφεδρική ισχύς χωρίς δεύτερη μπαταρία: το EV που ήδη διαθέτετε γίνεται το απόθεμα. Ένα αυτοκίνητο 60 kWh χωράει αρκετά για δύο ημέρες οικιακού βραδινού φορτίου.

Peak-valley arbitrage: χρέωση σε νυχτερινά τιμολόγια, εκφόρτιση κατά τη διάρκεια του ακριβού βραδινού παραθύρου και αφήστε τον μετρητή να κάνει υπολογισμούς.

IP55 ενάντια στις καιρικές συνθήκες: η βροχή, η σκόνη και ο παράκτιος αλατισμένος αέρας αντιμετωπίζονται καλύτερα από τα ντουλάπια IP54 στα μεγαλύτερα αδέρφια.

Τοποθέτηση σε στήλη ή στύλο: το ντουλάπι 600 x 450 x 230 mm ταιριάζει σε τοίχο, χαλύβδινη στήλη ή κοντάρι στο δρόμο.

Απόδοση 95% ή καλύτερη και προς τις δύο κατευθύνσεις, έτσι ώστε η διαδρομή από ηλεκτρικό σε μπαταρία σε δίκτυο να χάνει λιγότερο από το ένα δέκατο της ενέργειας.

Πέντε τρόποι για να ξεκινήσετε μια περίοδο λειτουργίας: σάρωση QR, κάρτα, αυτόματη εκκίνηση VIN, έλεγχος πλατφόρμας ή αναγκαστική εκκίνηση εκτός σύνδεσης όταν το δίκτυο είναι εκτός λειτουργίας.

Τεχνικές Προδιαγραφές

Όπου μια μονάδα V2G 7 kW κερδίζει τη θέση της

Δεν είναι προϊόν στόλου. Διαστάσεις για μεμονωμένες θέσεις στάθμευσης. Αυτά είναι τα σενάρια όπου οι ιδιοκτήτες αναφέρουν πραγματική απόσβεση:

Μονοκατοικίες στη Γερμανία, την Ολλανδία και τους Σκανδιναβούς με τιμολόγια ηλεκτρικής ενέργειας χρόνου χρήσης.

Εξοχικές καμπίνες και αγροτικές ιδιοκτησίες όπου οι διακοπές του δικτύου είναι ρουτίνα και όχι σπάνιες.

Μικρά καταστήματα και οικιακά γραφεία με 500-1500W συνεχούς φορτίου.

Σπίτια με ηλιακό φωτοβολταϊκό: το μεσημεριανό πλεόνασμα φορτίζει το αυτοκίνητο, η αποφόρτιση το βράδυ καλύπτει την αιχμή του δείπνου.

Ιδιοκτήτες που εγκαθιστούν θέσεις στάθμευσης με δυνατότητα V2G ως σημείο πώλησης που βλέπει προς τον ενοικιαστή.

Πώς γίνεται ο διακόπτης φόρτισης και εκφόρτισης σε ένα ντουλάπι

Στο εσωτερικό του AF-DC-07 βρίσκεται μια αμφίδρομη βαθμίδα ισχύος. Στη λειτουργία φόρτισης, ανορθώνει το τριφασικό AC σε DC για την μπαταρία. Στη λειτουργία εκφόρτισης, οι ίδιες μονάδες αναστρέφουν το DC πίσω στο AC στα 230/400V. Δεν υπάρχει χωριστός αντιστροφέας βιδωμένος - αυτή η τοπολογία διατηρεί το περίβλημα στα 600 x 450 x 230 mm και την απόδοση στο 95% ή καλύτερα και στις δύο κατευθύνσεις.

Το ISO 15118 χειρίζεται τη χειραψία V2G. Το αυτοκίνητο και ο φορτιστής ανταλλάσσουν ένα υπογεγραμμένο μήνυμα σχετικά με το πόση ενέργεια μπορεί να αναρροφηθεί και η αντίστροφη ροή ξεκινά μόνο όταν εγκριθεί. Αυτός δεν είναι ένας παραβιασμένος μετατροπέας που τροφοδοτεί το σπίτι. είναι μια δοσομετρική, συμβατή με τα πρότυπα.

Η εκκίνηση είναι σκόπιμα πολυεπίπεδη. Διαδικτυακά, οι συνεδρίες ξεκινούν με κωδικό QR, κάρτα, αναγνώριση VIN ή την πλατφόρμα cloud AMPPAL. Εάν το δίκτυο πέσει, η αναγκαστική εκκίνηση εκτός σύνδεσης διατηρεί τον φορτιστή χρησιμοποιήσιμο με τοπικό έλεγχο ταυτότητας - χρήσιμο όταν ο δρομολογητής πεθαίνει κατά τη διάρκεια της διακοπής λειτουργίας του.

Πιστοποιητικά που θέλει να δει ένας ασφαλιστής ιδιοκτήτης σπιτιού

Το Home V2G βρίσκεται σε μια γκρίζα ζώνη σε πολλές αγορές, επομένως η γραφειοκρατία έχει σημασία. Αυτά είναι τα έγγραφα που αποστέλλονται με κάθε AF-DC-07:

σήματα CE και TUV για την αγορά της ΕΕ· UL και CB διαθέσιμα για τη Βόρεια Αμερική και άλλες περιοχές.

Συμμόρφωση με το IEC 61851 για συμπεριφορά φόρτισης DC και ασφάλεια συνδετήρων.

Πιστοποίηση ISO 15118 για τη στοίβα επικοινωνίας V2G - το τμήμα που καθιστά τις αμφίδρομες περιόδους σύνδεσης μετρημένες και νόμιμες.

IP55 ελεγμένο σύμφωνα με το IEC 60529: επιβιώνει από το κλείσιμο του σωλήνα και τη σκόνη.

Ένα ρεκόρ εργοστασιακών δοκιμών με κάθε μονάδα: μόνωση, σύνδεση γείωσης και πλήρη αμφίδρομη λειτουργία με ονομαστική ισχύ.

Μονάδες ευρείας θερμοκρασίας με βαθμολογία -30C έως +55C για εκτεθειμένη χειμερινή τοποθέτηση.

Πώς κατασκευάζονται οι μονάδες 7 kW στο Yueqing

Το εργοστάσιο βρίσκεται στο Yueqing, στο Zhejiang - την πόλη που οι άνθρωποι αποκαλούν πρωτεύουσα των ηλεκτρικών συσκευών της Κίνας. Η AMPPAL το λειτουργεί από το 2014 με 260+ άτομα προσωπικό. Η ακολουθία κατασκευής για μια μονάδα 7 kW:

Η λαμαρίνα χάλυβα κόβεται σε μηχανές λέιζερ TRUMPF και κάμπτεται σε φρένα πίεσης CNC.

Οι βραχίονες ρομπότ FANUC τοποθετούν τις μονάδες ισχύος. Τα προϊόντα DC λειτουργούν στη δική τους γραμμή, ξεχωριστά από το AC.

Οι πλακέτες Power-stage είναι συγκολλημένες με κύματα και περνούν την αυτοματοποιημένη οπτική επιθεώρηση.

Κάθε μονάδα έχει αμφίδρομη καύση πλήρους φορτίου: τέσσερις ώρες φόρτισης και, στη συνέχεια, εκφόρτιση στα 7 kW.

Το περίβλημα είναι πρώτα επικαλυμμένο με σκόνη. Οι φλάντζες IP55 τοποθετούνται με το χέρι και ελέγχονται με ροπή.

Το υλικολογισμικό αναβοσβήνει με τη στοίβα ISO 15118 και ενεργοποιημένες και τις πέντε μεθόδους εκκίνησης.

Μια τελική οπτική και ηλεκτρική επιθεώρηση πραγματοποιείται πριν από την καταχώριση του σειριακού αριθμού.

Οι μονάδες συσκευάζονται σε μεμονωμένα κιβώτια. Ο χρόνος παράδοσης είναι 15-20 εργάσιμες ημέρες.

Είναι αρκετά 7 kW; Προσαρμογή μεγέθους μιας οικιακής μονάδας V2G

Ξεκινήστε με το φορτίο που πρέπει να καλύψετε σε περίπτωση διακοπής λειτουργίας: ψυγείο, ρούτερ, φωτισμός, αντλία κυκλοφορίας θέρμανσης, συνήθως 400-800W. Σε αυτό το επίπεδο, 7 kW αντίστροφης ισχύος καλύπτει το σπίτι για ώρες, ενώ το αυτοκίνητο διατηρεί αρκετή φόρτιση για την πρωινή οδήγηση.

Εάν στο σπίτι σας λειτουργεί μια ηλεκτρική αντλία θερμότητας, μια επαγωγική κουζίνα και μια σάουνα ταυτόχρονα, τα 7 kW δεν θα φέρουν αυτή την κορυφή. Μια μονάδα 30kW ή 60kW θα μπορούσε, αλλά αυτό αλλάζει την τιμή και την εγκατάσταση. Για τα περισσότερα νοικοκυριά, τα 7 kW είναι αρκετά.

Δεν είναι για εσάς εάν χρειάζεστε ένα UPS πλήρους σπιτιού που ενεργοποιείται λιγότερο από ένα δευτερόλεπτο ή μια μονάδα που λειτουργεί το σπίτι σε πολυήμερη διακοπή ρεύματος. Ο AF-DC-07 είναι ένας μετρημένος αμφίδρομος φορτιστής, όχι ένας μετατροπέας εκτός δικτύου. Δεν υπάρχει εξάπλωση κορυφής στο τιμολόγιο σας; Το επιχείρημα αρμπιτράζ εξαφανίζεται επίσης.

Γιατί οι αγοραστές επιλέγουν το AMPPAL για Home V2G

Χρόνος παράδοσης 15-20 εργάσιμων ημερών σε τυπικές μονάδες. Επωνυμία OEM και προσαρμοσμένη βαφή κατόπιν αιτήματος.

MOQ μιας μονάδας για αξιολόγηση - στέλνουμε single σε μηχανικούς και μικρούς εισαγωγείς, όχι μόνο παλέτες.

Πιστοποιητικά CE, TUV, UL, CB και CCC σε αρχείο. Η τεκμηρίωση αποστέλλεται με κάθε παραγγελία.

260+ εργαζόμενοι και 1 εκατομμύριο+ μονάδες παραδόθηκαν από το 2014. Το AMPPAL λειτουργεί επίσης 200+ σταθμούς φόρτισης.

Ευρωπαϊκό απόθεμα ανταλλακτικών: πιστόλια φόρτισης, πίνακες ελέγχου και οθόνες αποστέλλονται σε 3-5 εργάσιμες ημέρες.

Συσκευασία και παράδοση για το μοντέλο 7 kW

Κάθε AF-DC-07 αποστέλλεται σε ένα ξύλινο ή βαρύ κιβώτιο από χαρτόνι περίπου 750 x 600 x 350 mm, περίπου 40 κιλά με το πιστόλι και τη βάση στήριξης. Τα ένθετα αφρού συγκρατούν το ντουλάπι. το πιστόλι και το καλώδιο ταξιδεύουν σε μια σακούλα υγρασίας.

Ένα κοντέινερ 20 ποδιών χωράει περίπου 60 μονάδες. ένας κύβος ύψους 40 ποδιών γύρω στα 130. Οι παλέτες δένονται και το φορτίο φωτογραφίζεται πριν από τη σφράγιση.

Οι τυπικοί όροι είναι FOB Ningbo ή Shanghai, με τιμές CIF και CFR κατόπιν αιτήματος. Τα έγγραφα περιλαμβάνουν τιμολόγιο, λίστα συσκευασίας, φορτωτική και δήλωση CE. τα πιστοποιητικά βγαίνουν εκ των προτέρων.

Υποστήριξη μετά την προσγείωση της μονάδας 7 kW

24 μήνες στη μονάδα. Για το οικιακό V2G το εξάρτημα που έχει σημασία είναι η βαθμίδα του μετατροπέα - λειτουργεί και στις δύο κατευθύνσεις και καλύπτεται.

Οι ενημερώσεις υλικολογισμικού για τη στοίβα ISO 15118 είναι δωρεάν για όλη τη διάρκεια ζωής του προϊόντος, μέσω cloud ή USB.

Ανταλλακτικά για κοινές βλάβες αποστέλλονται εντός 3-5 εργάσιμων ημερών. το πιστόλι πλήρωσης είναι το πιο παραγγελμένο εφεδρικό.

Ένα έτος δωρεάν απομακρυσμένης διάγνωσης - στείλτε μια φωτογραφία ή μια εξαγωγή κορμού και λάβετε μια απάντηση την ίδια μέρα.

Ένας αδειούχος ηλεκτρολόγος μπορεί να ολοκληρώσει την εγκατάσταση σε μια μέρα. το εγχειρίδιο περιλαμβάνει διαγράμματα καλωδίωσης και τιμές ροπής.

Συνήθη λάθη με τις οικιακές εγκαταστάσεις V2G

Λάθος: Τοποθέτηση της μονάδας όπου η απορροή της οροφής στάζει στον σύνδεσμο. Δεξιά: επιλέξτε ένα σημείο με ακμή σταγόνας ή ελαφρά προεξοχή - το IP55 χειρίζεται τον καιρό, δεν διοχετεύεται νερό στην πρίζα.

Λάθος: Υποθέτοντας ότι η εκφόρτιση ξεκινά τη στιγμή που το αυτοκίνητο συνδέεται. Σωστά: η χειραψία ISO 15118 πρέπει να ολοκληρωθεί και το πρόγραμμα εκφόρτισης πρέπει να ενεργοποιηθεί πρώτα στην εφαρμογή.

Λάθος: Προσαρμογή μεγέθους φορτίων σπιτιού άνω των 7 kW και ελπίδα ότι ο φορτιστής θα το διαχειριστεί. Δεξιά: διατηρήστε τα φορτία εκφόρτισης κάτω από 6 kW για να αφήσετε ελεύθερο χώρο για απώλειες.

Λάθος: Τροφοδοσία της εξόδου AC μέσω ενός τυχαίου καλωδίου επέκτασης. Δεξιά: συνδέστε την πλευρά εξόδου σε ένα αποκλειστικό κύκλωμα με δικό του διακόπτη.

Λάθος: Παράλειψη προστασίας από υπέρταση επειδή ο φορτιστής διαθέτει αντικεραυνική προστασία. Δεξιά: η μονάδα προστατεύεται από μόνη της. το πάνελ του σπιτιού χρειάζεται ακόμα το δικό του SPD τύπου 2.

Τι αναφέρουν οι ιδιοκτήτες σπιτιού και οι ιδιοκτήτες μικρών επιχειρήσεων

Ένας ιδιοκτήτης σπιτιού στη Βαυαρία της Γερμανίας χρησιμοποιεί το AF-DC-07 με ένα EV 58 kWh με χρέωση χρόνου χρήσης. Φορτίζει τη νύχτα στη χαμηλή τιμή και αποφορτίζει 18:00-21:00. Ο μετρητής δείχνει περίπου 14 ευρώ που εξοικονομήθηκαν ανά μήνα το πρώτο τρίμηνο. Το ένα του παράπονο: οι τρύπες του στηρίγματος χρειάζονταν ένα δεύτερο πέρασμα διάτρησης στον τοίχο του από τούβλα.

Ο ιδιοκτήτης ενός μικρού αρτοποιείου στην Ολλανδία χρησιμοποιεί τη μονάδα τόσο ως φορτιστή όσο και ως buffer για τα ψυγεία του. Ένα μπλακ άουτ 40 λεπτών τον Ιανουάριο δεν του κόστισε τίποτα - το αυτοκίνητο κρατούσε τα ψυγεία σε λειτουργία. Το αυτοκόλλητο QR μαζεύει σκόνη και χρειάζεται περιστασιακό σκούπισμα.

Ένας διαχειριστής αγροτικών ακινήτων στη Νέα Ζηλανδία τοποθέτησε τη μονάδα σε έναν στύλο δίπλα σε ένα ενοικιαζόμενο εξοχικό σπίτι. Οι επισκέπτες κάνουν σάρωση για να ξεκινήσουν τη φόρτιση. ενεργοποιεί την εκκένωση V2H από απόσταση κατά τη διάρκεια καταιγίδων. Η ετυμηγορία του: ο πρώτος φορτιστής που εγκατέστησε και δεν χρειαζόταν επανεπίσκεψη μέσα σε ένα μήνα.

Αρχική V2G Ερωτήσεις, Απαντήσεις

Ε: Μπορεί το AF-DC-07 να τροφοδοτήσει ολόκληρο το σπίτι κατά τη διάρκεια μιας διακοπής λειτουργίας;

Α: Τροφοδοτεί έως και 7 kW - ψυγεία, φώτα, ρούτερ, αντλίες. Τα βαριά ταυτόχρονα φορτία όπως οι φούρνοι θα το ξεπεράσουν.

Ε: Η εκφόρτιση V2G βλάπτει την μπαταρία του αυτοκινήτου;

Α: Το βάθος και η συχνότητα έχουν μεγαλύτερη σημασία από την κατεύθυνση. Μια νυχτερινή δίωρη εκφόρτιση 7 kW είναι ένας ήπιος κύκλος. Τα περισσότερα EV το χειρίζονται εντός της εγγύησης.

Ε: Ποια αυτοκίνητα λειτουργούν με αυτόν τον φορτιστή;

Α: Οποιοδήποτε EV που υποστηρίζει αμφίδρομη φόρτιση ISO 15118 μέσω CCS ή GB/T - ελέγξτε πρώτα τη λίστα υποστήριξης V2G του αυτοκινήτου σας.

Ε: Είναι νόμιμη η σύνδεση στο δίκτυο;

Α: Στις αγορές της ΕΕ και του Ηνωμένου Βασιλείου, ναι, με σήματα CE και TUV και άδεια ηλεκτρολόγου.

Ε: Πόσο μπορώ να εξοικονομήσω στα τιμολόγια;

Α: Με εξάπλωση κορυφής 20-30 cents, μια βραδινή έξοδο εξοικονομεί 1-2 ευρώ ανά συνεδρία, 30-60 ευρώ το μήνα.

Ε: Τι θα συμβεί αν το διαδίκτυο μου πέσει;

Α: Η αναγκαστική εκκίνηση εκτός σύνδεσης συνεχίζει να φορτίζει και να αποφορτίζει δουλεύοντας με τοπικό έλεγχο ταυτότητας. η χρέωση φθάνει αργότερα.

Ε: Χρειάζομαι ξεχωριστό μετατροπέα για το σπίτι;

A: Όχι - το αμφίδρομο στάδιο αντιστρέφει DC σε AC. Χρειάζεστε διακόπτη μεταφοράς ή σύζευξη AC στον πίνακα.

Ε: Μπορώ να επεκταθώ στα 22 kW αργότερα;

Α: Όχι, το AF-DC-07 είναι σταθερό στα 7kW. Ανεβείτε στα μοντέλα AMPPAL 30kW ή 60kW για περισσότερα.
