Σταθμός φόρτισης DC Fast EV υψηλής χωρητικότητας 240 kW για αποθήκες στόλου

Γιατί τα 240 kW είναι ένα δομικό στοιχείο, όχι απλώς ένας φορτιστής

Η φθηνότερη επέκταση είναι αυτή που έχει προγραμματιστεί και η δεύτερη φάση είναι όπου οι περισσότεροι ιστότοποι φόρτισης αποτυγχάνουν. Τα δύο πρώτα ντουλάπια είναι εύκολα. το πρόβλημα εμφανίζεται όταν αυξάνεται η κίνηση και η τοποθεσία χρειάζεται άλλα τέσσερα - και ο μετασχηματιστής, η τάφρο και ο αγωγός είχαν μέγεθος ακριβώς για δύο.

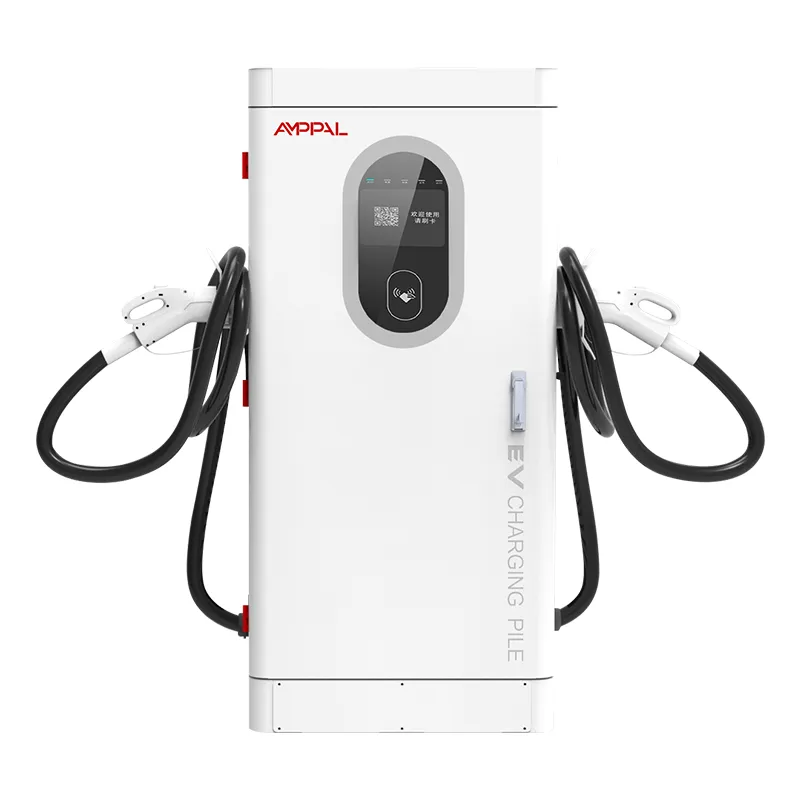

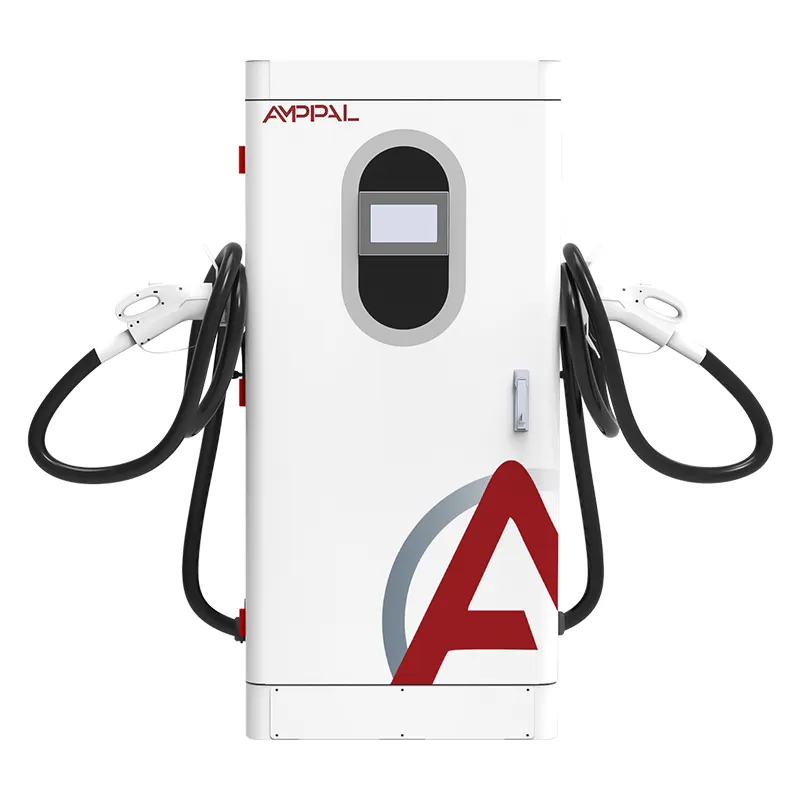

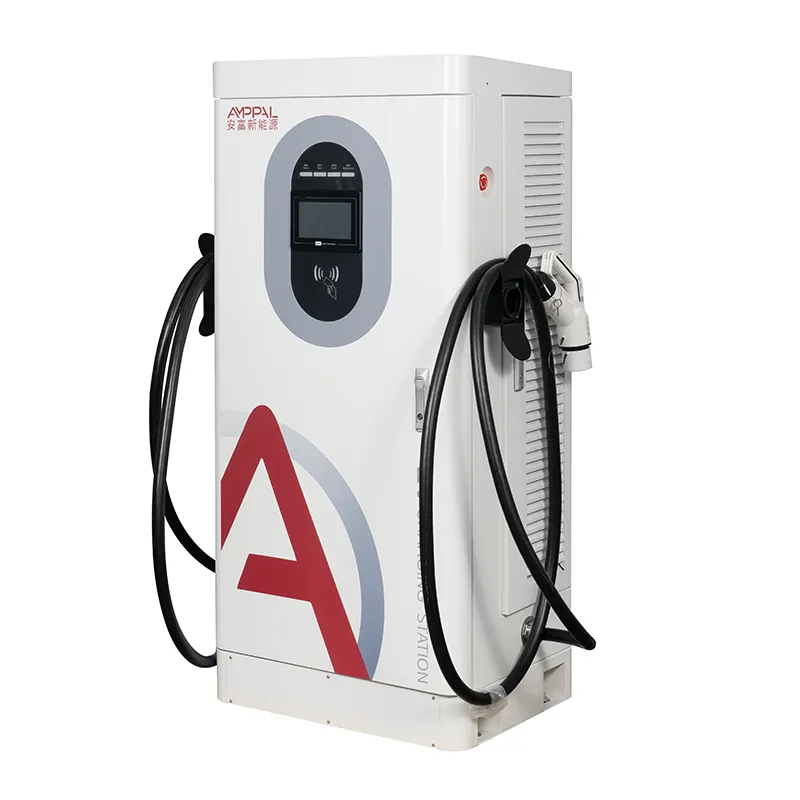

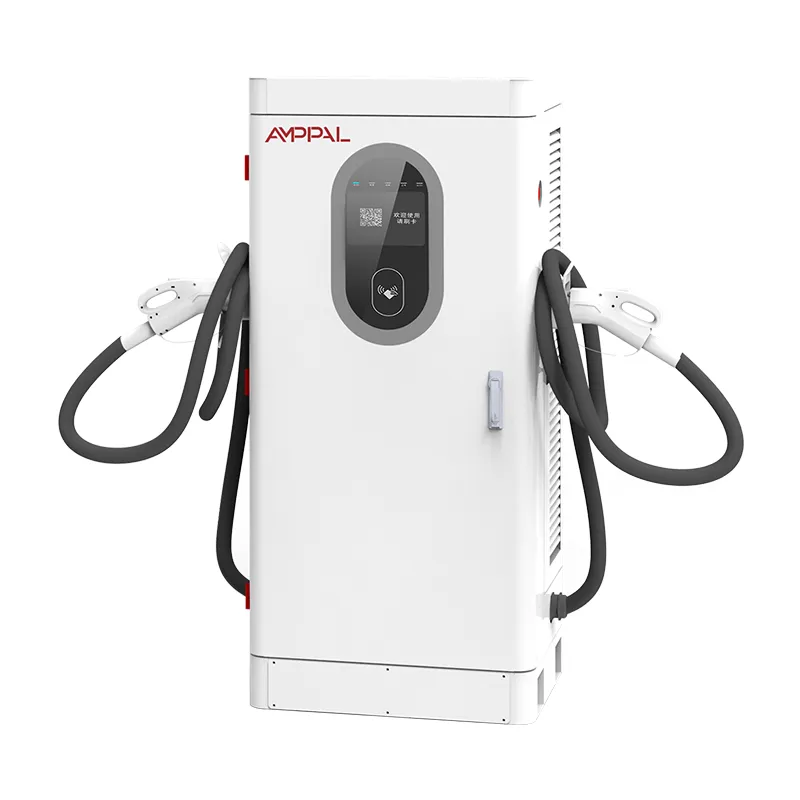

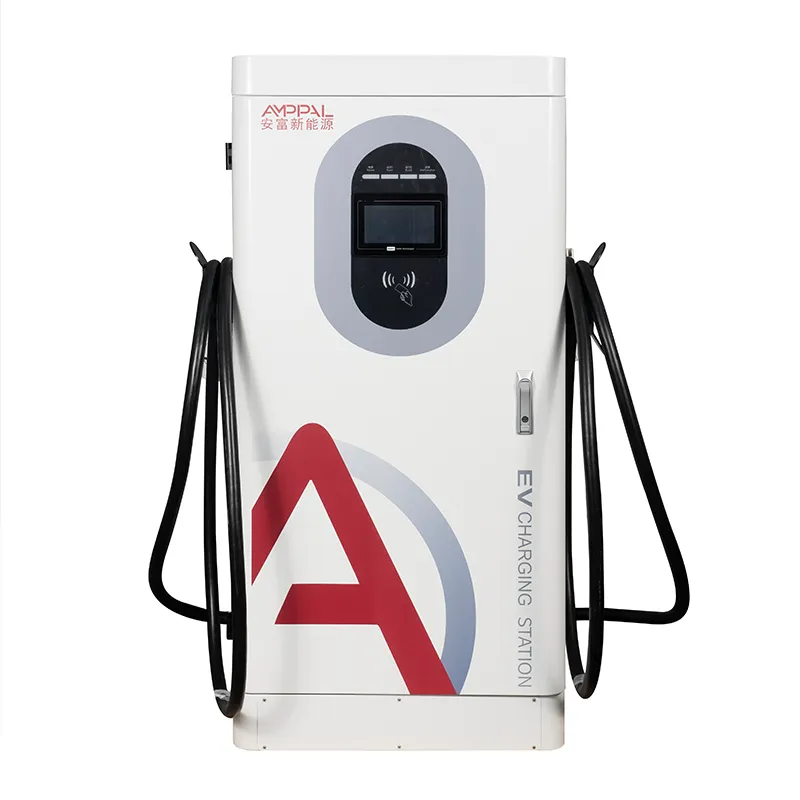

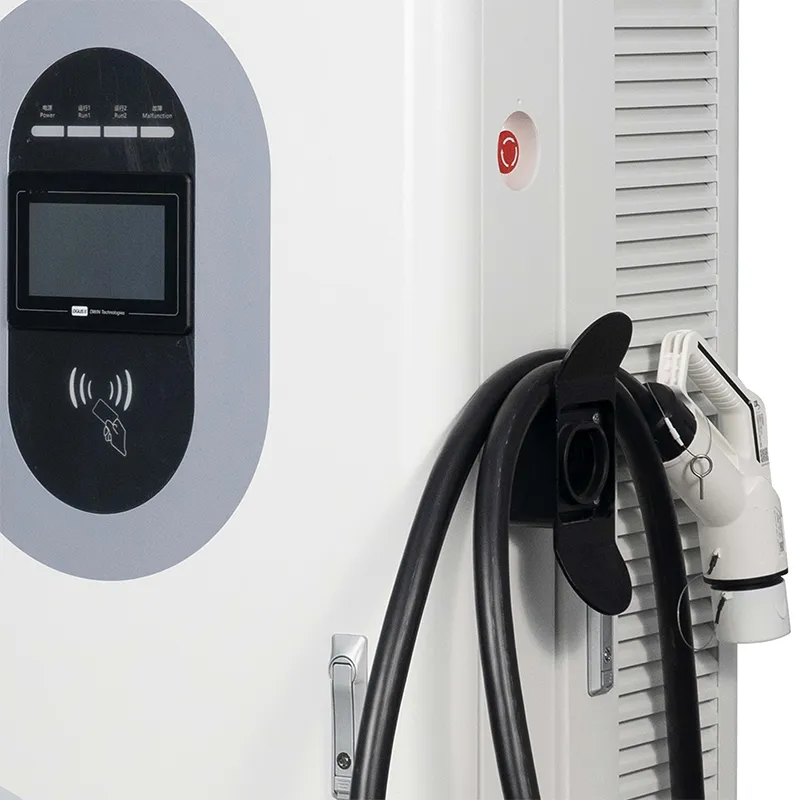

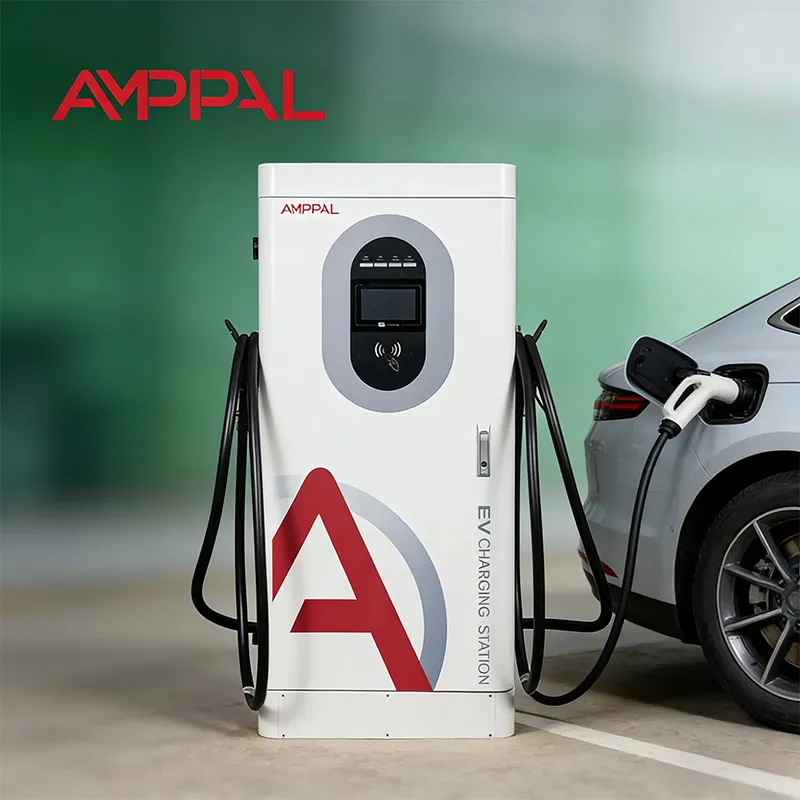

Το AF-DC-240-Y-B-O-4-H είναι ένα επιδαπέδιο ενσωματωμένο ντουλάπι (1620 × 750 × 560 mm) του οποίου η πραγματική δουλειά είναι να ταιριάζει σε μια καμπύλη ανάπτυξης. Δύο μονάδες αποδίδουν ισχύ 480 kW σήμερα. η ίδια διάταξη μαξιλαριού, διαδρομή καλωδίου και ρύθμιση OCPP δέχονται ένα τρίτο και ένα τέταρτο χωρίς εκ νέου σκάψιμο. Η τεκμηρίωση για τη φάση 1 περιλαμβάνει την ακριβή προδιαγραφή του μαξιλαριού, της τάφρου και του τροφοδότη, επομένως ο εργολάβος φάσης δύο παραθέτει από σχέδια αντί να εικάζει.

Σχεδιάστε για την τοποθεσία που θα έχετε σε τρία χρόνια, αγοράστε τα ντουλάπια που δικαιολογεί η κίνηση τώρα και αφήστε τα μαξιλαράκια, τους αγωγούς και την πλατφόρμα να παραμείνουν μια φάση μπροστά.

Η διαδρομή επέκτασης: Από δύο μονάδες σε οκτώ

Φάση 1: δύο μονάδες 240 kW σε μετασχηματιστή 630 kVA, το μικρότερο μέγεθος που τροφοδοτεί και τα δύο σε πλήρες φορτίο με ελεύθερο χώρο για φορτία εγκατάστασης.

Φάση δεύτερη: προσθέστε δύο ακόμη ερμάρια και ρυθμίστε τον μετασχηματιστή στα 1250 kVA. Η τάφρος και οι αγωγοί της φάσης 1 τοποθετήθηκαν για τέσσερις κόλπους, οπότε τίποτα δεν ανοίγει ξανά.

Τρίτη φάση: οκτώ μονάδες σε 2 × 1250 kVA ή ένας μετασχηματιστής 2500 kVA, χωρισμένοι σε δύο τροφοδότες.

Ο παράγοντας σύμπτωσης βοηθά: δεν λειτουργεί κάθε μονάδα με πλήρη ισχύ την ίδια στιγμή, τόσοι πολλοί χειριστές λειτουργούν τέσσερα ερμάρια σε έναν μετασχηματιστή 1000 kVA και διαχειρίζονται κορυφές στην πλατφόρμα.

Κάθε φάση επαναχρησιμοποιεί την ίδια διαμόρφωση OCPP 1.6j, το ίδιο κιτ εφεδρικής μονάδας και τον ίδιο απομακρυσμένο πίνακα εργαλείων - η ανάπτυξη αλλάζει τον αριθμό και όχι τα εργαλεία.

Η εγκατάσταση μπορεί επίσης να γίνει σταδιακά: τα ντουλάπια φτάνουν στο παράθυρο 15-20 εργάσιμων ημερών που επιλέγετε, έτσι το υλικό της δεύτερης φάσης προσγειώνεται όταν το κάνει ο μετασχηματιστής.

Τεχνικές Προδιαγραφές

Τύποι τοποθεσίας Όπου τα 240 kW χωρούν στην καμπύλη ανάπτυξης

Αποθήκες στόλου των οποίων ο αριθμός των οχημάτων αυξάνεται με την επιχείρηση, όχι με έναν μόνο διαγωνισμό.

Περιοχές εξυπηρέτησης αυτοκινητοδρόμων που αναμένουν ότι η κίνηση θα διπλασιαστεί πριν από την επόμενη αναθεώρηση της σύμβασης.

Εμπορικά και λιανικά κέντρα υπογράφουν πενταετείς μισθώσεις όπου η πρώιμη υποδομή κερδίζει την ανανέωση.

Τοποθεσίες ταξί και κόμβων μεταφοράς όπου η ζήτηση αιχμής φτάνει κατά κύματα, όχι σταθερά.

Ιστότοποι όπου η αναβάθμιση του δικτύου διαρκεί ένα χρόνο, επομένως η εγκατάσταση μεγαλύτερης χωρητικότητας ξεπερνά την αναμονή αργότερα.

Πολιτικοί που πληρώνουν για τον εαυτό τους δύο φορές: χάραξη, αγωγός και τακάκια

Το κλασικό λάθος της επέκτασης είναι η χάραξη μια φορά για τη σημερινή καταμέτρηση. Η τοποθέτηση ενός δεύτερου και τρίτου άδειου αγωγού δίπλα στον ενεργό αγωγό κοστίζει λίγο στο χρόνο κατασκευής και εξοικονομεί έναν εκσκαφέα, ένα έμπλαστρο άσφαλτο και μια άδεια σε κάθε μεταγενέστερη φάση.

Τα μαξιλαράκια από σκυρόδεμα είναι φθηνότερα χύμα απ' ό,τι σε αυτά: η χύτευση όλων των σχεδιαζόμενων μαξιλαριών στην πρώτη φάση - ή τουλάχιστον η τοποθέτηση της ράβδου οπλισμού και των κολώνων του αγωγού - κλειδώνει στη γεωμετρία, καθώς κάθε ντουλάπι αυτής της οικογένειας έχει το ίδιο αποτύπωμα 1620 × 750 × 560 mm.

Όταν φτάνουν τα νέα ντουλάπια, τρέχουν δίπλα σε παλαιότερα στην ίδια στοίβα: ίδιο OCPP 1.6j, ίδιο τερματικό πληρωμής, ίδια απομακρυσμένα εργαλεία. Η μέτρηση, τα τιμολόγια και τα διαγνωστικά παραμένουν ομοιόμορφα σε μεικτές παρτίδες. Τα σχέδια της πρώτης φάσης - τρεξίματα αγωγών, συντεταγμένες μαξιλαριών, διαδρομές τροφοδοσίας - αξίζει να διατηρηθούν στον φάκελο της πλατφόρμας, επειδή τα εισαγωγικά φάσης δύο χρειάζονται μέρες, όχι εβδομάδες.

Ο φάκελος του πιστοποιητικού και τα αποδεικτικά δοκιμής παρτίδας

Τα πιστοποιητικά CE, CB, TÜV, UL και CCC βρίσκονται σε αρχείο για αυτό το μοντέλο και παρέχονται κατόπιν αιτήματος.

Οι 13 λειτουργίες ασφαλείας εντάσσονται στα πρότυπα EN IEC 61851-1:2019 και 61851-23:2014.

Κάθε μονάδα καίγεται για 48 ώρες στους 40°C με την έξοδο και την απόδοση καταγεγραμμένη ανά σειριακό αριθμό.

Ένα δείγμα παρτίδας περνά μέσα από το θάλαμο ψεκασμού αλατιού 96 ωρών.

Κάθε διαδρομή προστασίας ελέγχεται λειτουργικά πριν κλείσει το κιβώτιο.

Διατηρούνται σειριακές αναφορές δοκιμών, κάτι που έχει σημασία για έργα πολλαπλών φάσεων που διεκδικούν κίνητρα.

Πώς κατασκευάζεται κάθε ντουλάπι: Οκτώ σταθμοί, ένας σειριακός αριθμός

Λαμαρίνα: Διάτρηση CNC, κοπή με λέιζερ, κάμψη, συγκόλληση και βαφή πούδρας.

Ένα δείγμα παρτίδας εισέρχεται στη δοκιμή ψεκασμού αλατιού ενώ η γραμμή συνεχίζεται.

Οι μονάδες εισόδου AC και DC συναρμολογούνται σε ξεχωριστές γραμμές.

Εισερχόμενη επιθεώρηση σε μονάδες SiC, συνδέσμους, RFID και υλικό πληρωμής.

Καλωδίωση ελεγχόμενης ροπής με οπτικό QC σε κάθε άρθρωση.

Εγγραφή 48 ωρών στους 40°C με τροφοδοσία και συνδεδεμένες κοινοποιήσεις.

Δοκιμή λειτουργίας προστασίας και στις 13 διαδρομές.

Τελική συσκευασία, παλετοποίηση και το φωτογραφικό ρεπορτάζ πριν την αποστολή συνδεδεμένο με τον αύξοντα αριθμό.

Οδηγός ταξινόμησης μεγέθους: Όταν τα 240 kW είναι η λάθος πρώτη αγορά

Εάν η σύνδεσή σας στο δίκτυο απέχει περισσότερο από ένα χρόνο ή ο ιστότοπος θα λειτουργεί λιγότερο από 20 περιόδους σύνδεσης την ημέρα, τα 240 kW είναι η λάθος πρώτη αγορά - τα μικρότερα ερμάρια θα κερδίζουν νωρίτερα και το σχέδιο επέκτασης μπορεί να ξεκινήσει μικρότερα. Εάν χρειάζεστε συνεδρίες κάτω των 30 λεπτών για φορτηγά 800 V, αυτός ο φόρτος εργασίας θέλει υγρόψυκτες μονάδες. το AF-DC-240 είναι ένα αερόψυκτο ενσωματωμένο ντουλάπι.

Η κατηγορία των 240 kW έχει νόημα όταν η πρόβλεψη ανάπτυξης είναι πραγματική και η τοποθεσία μπορεί να απορροφήσει το βήμα του μετασχηματιστή τώρα ή σε μία φάση. Εάν το σχέδιο είναι "ίσως να προστεθεί αργότερα", αγοράστε τον αγωγό και τα μαξιλαράκια για τον μεγαλύτερο ιστότοπο ούτως ή άλλως - αυτό το μέρος είναι φθηνό. Εξετάστε την αναφορά χρήσης σε μηνιαία βάση. όταν η μέση μέγιστη χρησιμοποίηση υπερβαίνει περίπου το 60%, αυτή είναι η στιγμή για να ενεργοποιηθεί η δεύτερη φάση.

Και μην αγοράζετε οκτώ ντουλάπια πριν έχετε την κίνηση. Ένα κλείδωμα εργοστασιακής τιμής έχει μικρότερη σημασία από τον τόκο του κεφαλαίου που κάθεται σε αδράνεια στα κιβώτια.

Γιατί η εργοστασιακή σύμβαση έχει σημασία για μια πολυφασική κατασκευή

Ίδιο μοντέλο, ίδια γραμμή βάσης υλικολογισμικού, ίδιο εφεδρικό κιτ σε κάθε φάση - η απευθείας παραγγελία διατηρεί τις παρτίδες συνεπείς.

Δοκιμαστικές παραγγελίες από 1 μονάδα για νέες αγορές. τιμολόγηση κοντέινερ από 10 μονάδες για μεταγενέστερες φάσεις.

Το Stock κατασκευάζει το πλοίο σε 15-20 εργάσιμες ημέρες, επομένως η δεύτερη φάση μπορεί να χρονομετρηθεί στο χρονοδιάγραμμα των civils.

Οι όροι τιμής και χρόνου παράδοσης για μελλοντικές φάσεις μπορούν να συμφωνηθούν με την πρώτη παραγγελία.

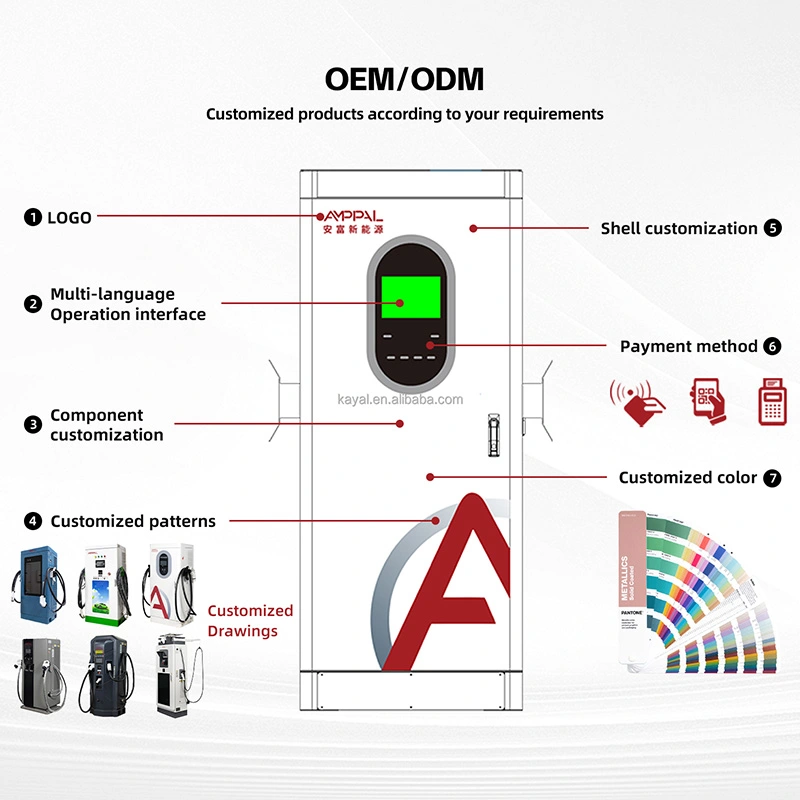

Η επωνυμία OEM, τα πακέτα γλωσσών και οι συνδυασμοί εφαρμογών σύνδεσης μπορούν να αλλάζουν ανά φάση χωρίς να επανασχεδιαστεί ο ιστότοπος.

Κιβώτια, δοχεία και χαρτιά εξαγωγής

Κάθε ντουλάπι 240 kW μεταφέρεται σε όρθια θέση σε ένα κιβώτιο από κόντρα πλακέ διαστάσεων περίπου 1720 × 850 × 660 mm με γωνιακά μπλοκ αφρού και σακούλα υγρασίας. τα μάτια ανύψωσης κρατούν τη μονάδα σε επίπεδο κατά τη διάρκεια κινήσεων γερανού ή περονοφόρου ανυψωτικού.

Τα σχέδια φόρτωσης εκπονούνται από τις διαστάσεις του κιβωτίου ανά παραγγελία - συνήθως τέσσερα ντουλάπια ανά εμπορευματοκιβώτιο 40 ποδιών - με μπλοκάρισμα και στήριξη στα σημεία πρόσδεσης.

Το εμπορικό τιμολόγιο, η λίστα συσκευασίας και τα πιστοποιητικά αποστέλλονται μαζί με τα εμπορεύματα. Τα πρωτότυπα αντίγραφα του πιστοποιητικού αποστέλλονται χωριστά.

Μετά την πώληση: Διατήρηση συνεπούς αυξανόμενου στόλου

Διετής τυπική εγγύηση για μονάδες ισχύος, ελεγκτή, HMI και βύσματα για κάθε μονάδα σε κάθε φάση.

Μια εφεδρική στρατηγική καλύπτει ολόκληρο τον ιστότοπο: μια μονάδα και μια πλακέτα ελέγχου ανά τέσσερα ντουλάπια, ανεξάρτητα από το ποια παρτίδα αποστέλλεται.

Το υλικολογισμικό είναι ενοποιημένο σε παρτίδες, επομένως μια ενημέρωση που προωθείται στις μονάδες φάσης πρώτης ισχύει πανομοιότυπα για τις μονάδες τρίτης φάσης.

Οι εγγραφές σε σειριακό επίπεδο μας επιτρέπουν να ανιχνεύσουμε οποιοδήποτε εξάρτημα σε όλες τις φάσεις για ελέγχους εγγύησης και κινήτρων.

Οι προγραμματισμένες προληπτικές επισκέψεις ευθυγραμμίζονται με το χρονοδιάγραμμα φάσης, δεν πωλούνται ως πρόσθετα.

Εγκατάσταση και επέκταση: Λάθος εναντίον Σωστό

Λάθος: καθορισμός μεγέθους της τάφρου για τη σημερινή καταμέτρηση καλωδίων. Δεξιά: τοποθέτηση ενός εφεδρικού κενού αγωγού ανά τροφοδότη για την επόμενη φάση.

Λάθος: χύτευση μαξιλαριών ένα-ένα καθώς φτάνουν τα ντουλάπια. Δεξιά: χύτευση όλων των προγραμματισμένων μαξιλαριών στην πρώτη φάση, ή τουλάχιστον της ράβδου οπλισμού και των στελέχων.

Λάθος: τοποθέτηση μαξιλαριών σε σημεία όπου δεν μπορεί να τοποθετηθεί αργότερα ένα ανταλλακτικό ερμάριο. Δεξιά: διατήρηση λωρίδας πρόσβασης γερανού και περονοφόρου στο σχέδιο τοποθεσίας.

Λάθος: αγορά μετασχηματιστή με μηδενικό χώρο κεφαλής. Σωστό: μέτρηση μεγέθους για τη φάση που περιμένετε, με τον παράγοντα σύμπτωση με το μέρος σας.

Λάθος: υποθέτοντας ότι τα παλιά και τα νέα ντουλάπια πρέπει να διαμορφωθούν δύο φορές. Δεξιά: ενσωμάτωση κάθε φάσης στην ίδια πλατφόρμα OCPP με την ίδια ομάδα τιμών.

Λάθος: αφήνοντας τους αγωγούς χωρίς ετικέτα. Σωστά: επισήμανση κάθε εφεδρικού αγωγού με την υποδοχή προορισμού του, έτσι ώστε ένας μελλοντικός εργολάβος να γνωρίζει ποιο τράβηγμα πηγαίνει πού.

Τρεις χειριστές που κατασκευάστηκαν σε φάσεις

Μια αποθήκη στόλου της Ταϊλάνδης ξεκίνησε με δύο μονάδες 240 kW για δέκα ηλεκτρικά φορτηγά και έναν μετασχηματιστή 630 kVA. Δεκαοκτώ μήνες αργότερα πρόσθεσαν άλλα δύο ερμάρια και ανέβασαν τον μετασχηματιστή στα 1250 kVA. η τάφρο φάσης 1 έφερε εφεδρικούς αγωγούς, επομένως η αναβάθμιση κράτησε ένα Σαββατοκύριακο, όχι έναν μήνα. Το παράπονό τους: το υλικολογισμικό της πρώτης παρτίδας υστέρησε κατά μία έκδοση, επιλύθηκε με μια ενημέρωση δικτύου.

Ένας χειριστής στο δρόμο στη Σαουδική Αραβία κατασκεύασε δύο μονάδες σε μια περιοχή εξυπηρέτησης με χυτά μαξιλαράκια για τέσσερα. Όταν η κίνηση διπλασιάστηκε, το δεύτερο ζεύγος μπήκε χωρίς νέο σκυρόδεμα και χωρίς κλειστό δρόμο. η μόνη ενόχληση ήταν ο συντονισμός της διακοπής του μετασχηματιστή με το βοηθητικό δίκτυο.

Ένα εμπορικό κέντρο στη Βραζιλία υπέγραψε για οκτώ κόλπους αλλά αγόρασε δύο. Οι άδειοι αγωγοί και τα μαξιλαράκια παρέμειναν για ένα χρόνο και μετά η δεύτερη φάση κυκλοφόρησε σε δέκα ημέρες. Ο διευθυντής των εγκαταστάσεων σημειώνει ότι η πισίνα ανταλλακτικών ήταν η πραγματική νίκη - ένα κιτ μονάδων εξυπηρετεί τώρα και τις τέσσερις ζωντανές μονάδες.

Συχνές Ερωτήσεις: Ερωτήσεις επέκτασης και φάσης

Ε: Τι μετασχηματιστή χρειάζομαι για δύο μονάδες 240 kW;

Α: Ένας μετασχηματιστής 630 kVA τροφοδοτεί και τα δύο σε πλήρες φορτίο με ελεύθερο χώρο για φορτία εργοταξίου.

Ε: Μπορώ να προσθέσω μονάδες αργότερα χωρίς να ξανασκάψω;

Α: Ναι, εάν η τάφρο της φάσης 1 έφερε εφεδρικούς αγωγούς και τα τακάκια είχαν χυθεί για την τελική διάταξη.

Ε: Θα λειτουργούν νέα ερμάρια 240 kW δίπλα σε παλαιότερες μονάδες AMPPAL;

Α: Ναι. η οικογένεια μοιράζεται το OCPP 1.6j, το ίδιο αποτύπωμα και την ίδια στοίβα πλατφόρμας.

Ε: Ο ιστότοπός μου έχει μόνο 400 kVA τώρα - μπορώ ακόμα να ξεκινήσω;

Α: Ξεκινήστε με δύο μονάδες με τιμολόγιο με διαχείριση ζήτησης ή δύο μικρότερα ερμάρια και αναβαθμίστε με τον μετασχηματιστή.

Ε: Πόσο καιρό πρέπει να περιμένω μεταξύ των φάσεων;

Α: Μέχρι να το πει ο χρόνος ουράς ή η χρήση. τα πολιτικά έχουν ολοκληρωθεί, επομένως ο χρόνος παράδοσης είναι μόνο οι 15-20 εργάσιμες ημέρες της κατασκευής συν την παράδοση του μετασχηματιστή.

Ε: Τι πρέπει να δαπανήσει η πρώτη φάση για τα πολιτικά;

Α: Εφεδρικοί αγωγοί, όλα τα τακάκια (ή ράβδους οπλισμού) και μια ρεζέρβα τροφοδοσίας. αυτή είναι η φθηνότερη ασφάλιση στο έργο, λίγο τοις εκατό του προϋπολογισμού μιας μεταγενέστερης φάσης.

Ε: Οι προστιθέμενες μονάδες χρειάζονται νέα διαμόρφωση OCPP;

Α: Όχι. Συμμετέχουν στον ίδιο διακομιστή και ομάδα τιμολόγησης. αλλάζουν μόνο τα ονόματα σύνδεσης και τοποθεσιών.

Ε: Χρειάζομαι μεγαλύτερο εφεδρικό κιτ για οκτώ μονάδες;

Α: Ισχύει η αναλογία - μία μονάδα ισχύος και μία πλακέτα ελέγχου ανά τέσσερα ντουλάπια καλύπτουν ολόκληρη την τοποθεσία.
