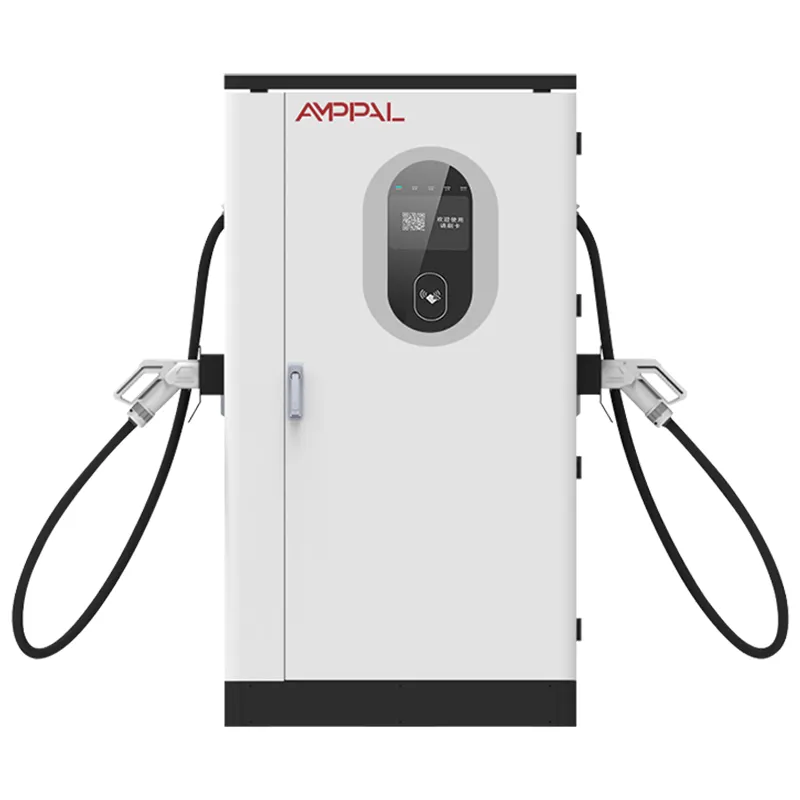

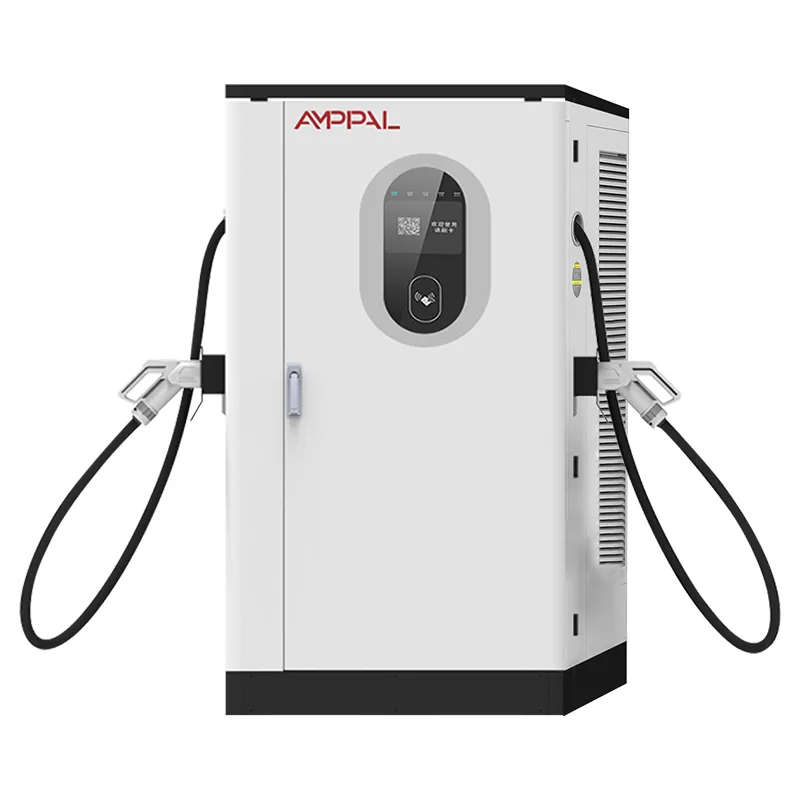

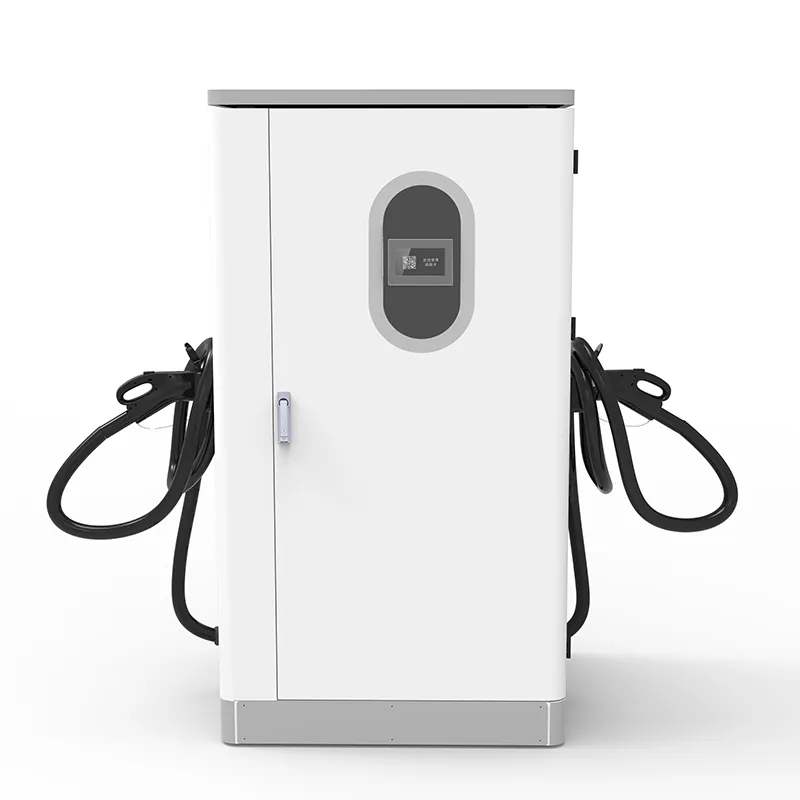

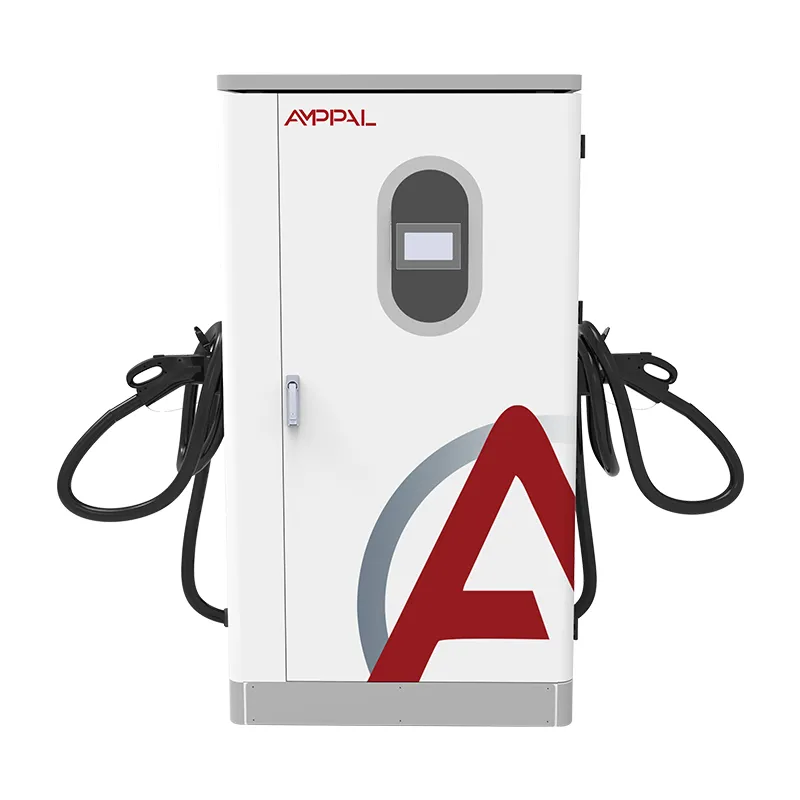

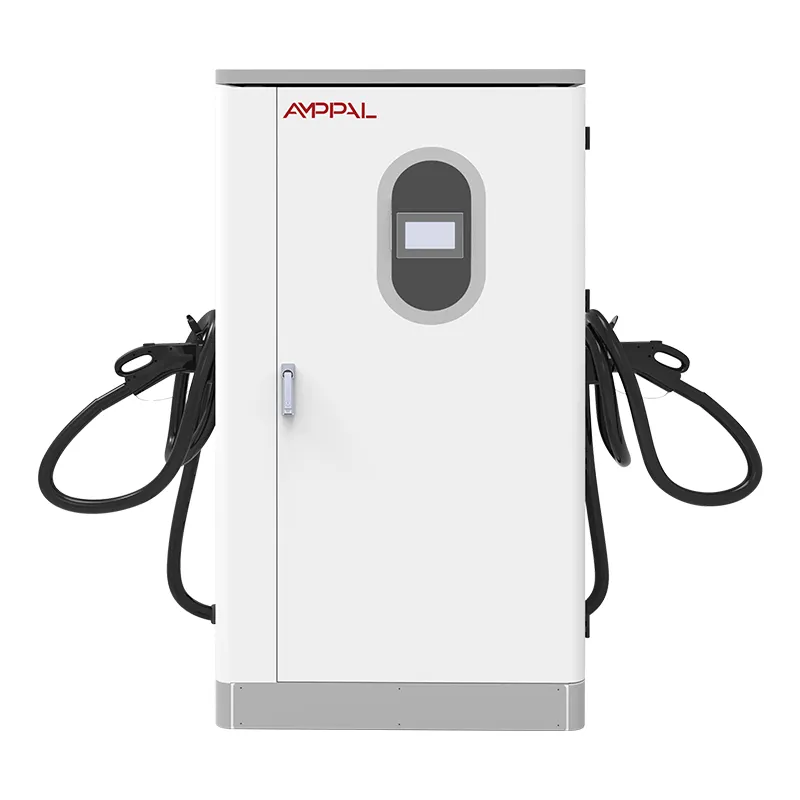

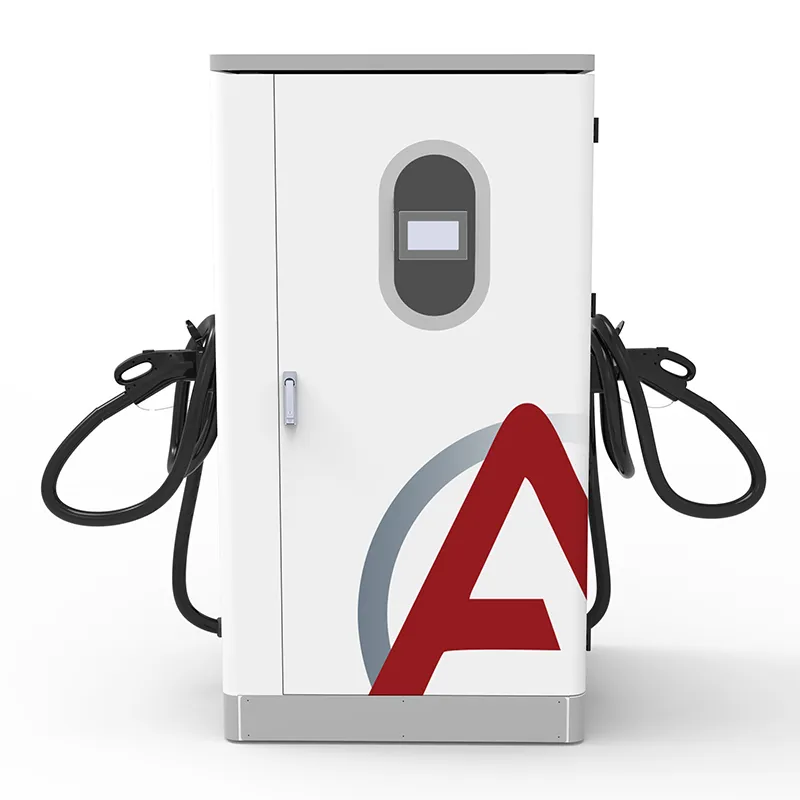

Σταθμός φόρτισης DC EV υψηλής ισχύος 360 kW για αποθήκες μεγάλου στόλου

Γιατί ένας φορτιστής που ανέχεται τα κακά δίκτυα πωλείται καλύτερα στο εξωτερικό

Ρωτήστε έναν εγκαταστάτη στο Λάγος, έναν μηχανικό τοποθεσιών στο Αλμάτι ή έναν ιδιοκτήτη ξενοδοχείου στο Μπαλί τι σκοτώνει τους φορτιστές DC και θα λάβετε την ίδια απάντηση προτού ολοκληρώσετε την ερώτηση: το δίκτυο. Τάση που πέφτει το μεσημέρι, συχνότητα που περιπλανάται όταν μια γεννήτρια ντίζελ μοιράζεται το λεωφορείο, σβήνει χωρίς προειδοποίηση — οι περισσότεροι γρήγοροι φορτιστές που κατασκευάζονται για τακτοποιημένο ευρωπαϊκό δίκτυο αναδιπλώνονται μέσα σε έξι μήνες.

Το AF-DC-360 κατασκευάστηκε για αυτές τις συνθήκες. Η βαθμίδα εισόδου του δέχεται AC380V ±15% και την πλήρη ζώνη 45-65Hz, επομένως το ίδιο ντουλάπι που λειτουργεί σε δίκτυα 50Hz στο Ριάντ λειτουργεί σε δίκτυο 60Hz στο Σάο Πάολο και σε γεννήτρια 52Hz σε κατασκήνωση — καμία αλλαγή υλικολογισμικού, καμία περιφερειακή παραλλαγή.

Πέντε επιλογές μηχανικής που το κάνουν ανεκτικό στο πλέγμα

Ζώνη εισόδου 45-65Hz: χωρίς επαναδιαμόρφωση όταν μετακινείστε μεταξύ των περιοχών 50Hz και 60Hz. το μπροστινό μέρος παρακολουθεί όποια συχνότητα φτάνει.

±15% ανοχή τάσης: είσοδος έως περίπου 323 V και έως περίπου 437 V κρατά ζωντανό τον δίαυλο DC όπου τα αγροτικά δίκτυα κρεμούν υπό βραδινό φορτίο.

Ονομαστική έξοδος σε όλη τη ζώνη: πολλοί φορτιστές «ευρείας εμβέλειας» μειώνονται αθόρυβα έξω από τα ακριβή 50/60 Hz. Αυτή η μονάδα διατηρεί την καμπύλη της από 45 Hz έως 65 Hz.

Καμπίνα IP54 με βαθμολογία -25°C έως +50°C: μέρη με αδύναμα πλέγματα συνήθως έχουν επίσης σκληρό κλίμα και το περίβλημα χειρίζεται και τα δύο παράπονα ταυτόχρονα.

OCPP 1.6/2.0 με διαχωρισμένη καταγραφή σφαλμάτων: τα συμβάντα εισόδου καταγράφονται εκτός από τα σφάλματα του φορτιστή, έτσι ο τεχνικός σας σταματά να κατηγορεί τη λάθος πλευρά της σύνδεσης.

Μέγιστη απόδοση 95%: στην ισχύ της γεννήτριας, όπου κάθε χαμένη κιλοβατώρα κοστίζει περισσότερο από την ισχύ του δικτύου, η διαφορά εμφανίζεται στον λογαριασμό καυσίμου.

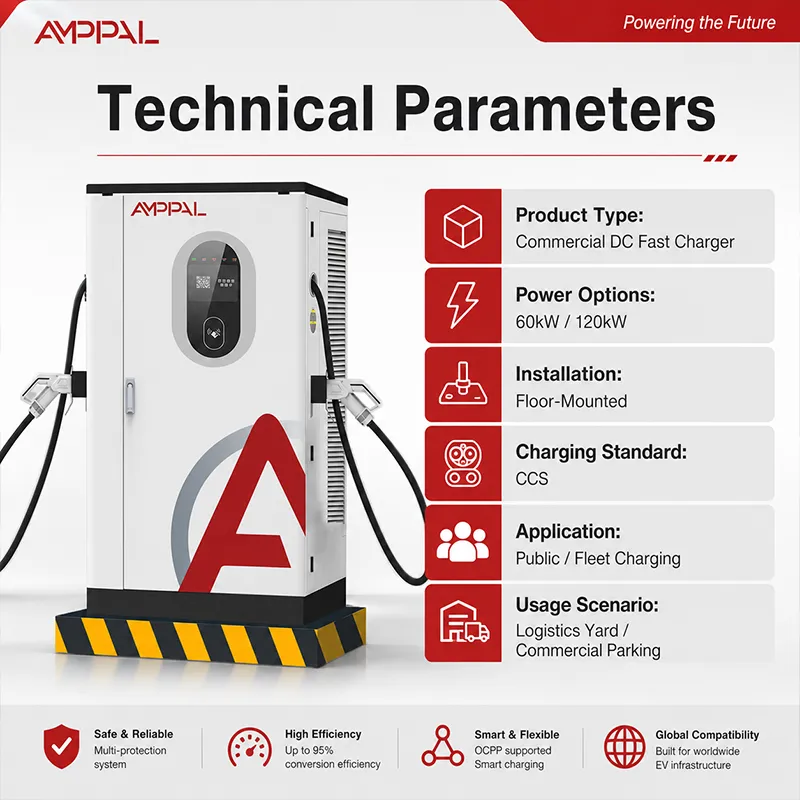

Τεχνικές Προδιαγραφές

Πλέγματα που χειρίζεται αυτό το ντουλάπι: 50Hz, 60Hz και οτιδήποτε μεταξύ

Ρεύμα 50 Hz — Ευρώπη, Μέση Ανατολή, το μεγαλύτερο μέρος της Ασίας και της Αφρικής: τυπική τριφασική σύνδεση, χωρίς τροποποίηση.

Ρεύμα 60 Hz — Βόρεια και Νότια Αμερική, μέρη της Ιαπωνίας και της Κορέας: η ίδια μονάδα, το ίδιο υλικολογισμικό, χωρίς κουτί μετατροπέα.

Νησιά και μικροδίκτυα — Καραϊβική, Μαλδίβες, Φιλιππίνες: η συχνότητα μετατοπίζεται στα βήματα της φόρτωσης και το παράθυρο 45-65 Hz την απορροφά.

Τοποθεσίες γεννήτριας ντίζελ και φυσικού αερίου — στρατόπεδα κατασκευών, απομακρυσμένα ορυχεία, σταθμοί που κατασκευάστηκαν πριν από την επέκταση του δικτύου: οι γεννήτριες κρατούν 48-55 Hz υπό ταλάντευση φορτίου. αυτό το ντουλάπι δεν σκοντάφτει.

Περιοχές πτώσης τάσης — Υποσαχάρια Αφρική, Κεντρική Ασία, τμήματα της Ινδονησίας και του Βιετνάμ: η ανοχή ±15% μεταφέρει τις συνεδρίες έως τη βραδινή αιχμή.

Μέσα στην αλυσίδα μετατροπής: AC In, Clean DC Out

Το τριφασικό AC εισέρχεται στο στάδιο εισόδου, όπου ένας ενεργός ανορθωτής μπροστινού άκρου το μετατρέπει σε σταθερό δίαυλο DC. Ο πίνακας ελέγχου συγκρίνει τη συχνότητα και την τάση γραμμής με το αίτημα του οχήματος εκατοντάδες φορές ανά δευτερόλεπτο και προσαρμόζει τη βαθμίδα DC/DC έτσι ώστε το όχημα να βλέπει καθαρό, ρυθμισμένο DC ό,τι κι αν κάνει το δίκτυο εκείνο το λεπτό.

Η δυνατότητα ευρείας συχνότητας δεν είναι μια προσαρμογή φίλτρου. ζει στο υλικολογισμικό ελέγχου του ανορθωτή. Σε μια τροφοδοσία συρόμενης γεννήτριας, ένας σταθερός φορτιστής 50 Hz χάνει τον συγχρονισμό και μειώνει την έξοδο. Το AF-DC-360 διατηρεί το δίαυλο DC στο σημείο ρύθμισης, επειδή το μπροστινό άκρο κλειδώνει ξανά σε όποια συχνότητα φτάνει — 45Hz, 60Hz, 52,4Hz, το ίδιο και με αυτό.

Στη συνέχεια, η έξοδος ακολουθεί τη χειραψία BMS: DC200-1000V, έως 200A, με την οθόνη αφής 7 ιντσών να δείχνει τοπικά δεδομένα συνεδρίας. Η μέγιστη απόδοση 95% μετριέται στο λεωφορείο συνεχούς ρεύματος - ένας αριθμός που έχει σημασία όταν κάθε κιλοβατώρα κοστίζει περισσότερο στο ντίζελ παρά στο εθνικό δίκτυο.

Πιστοποιητικά που ανοίγουν τις πόρτες του τελωνείου

Το CE και το CB σηματοδοτούν τη μονάδα για την ΕΕ και το μεγαλύτερο μέρος της Ασίας. Η επιθεώρηση γραμμής TÜV καλύπτει τη διαδικασία παραγωγής, όχι απλώς ένα δείγμα επίδειξης.

Η πιστοποίηση UL υποστηρίζει έργα της Βόρειας Αμερικής και απλοποιεί τις απαιτήσεις ασφάλισης σε πολλές αγορές.

CCC για εγχώριες κινεζικές πωλήσεις. ο φάκελος εξαγωγής περιλαμβάνει και τα τρία έγγραφα της δήλωσης.

Ο ισχυρισμός 45-65 Hz ελέγχεται, δεν θεωρείται δεδομένο: το στάδιο εισόδου κάθε μονάδας σαρώνεται σε ολόκληρη τη ζώνη σε μια παροχή μεταβλητής συχνότητας πριν από την αποσύνδεση.

Το περίβλημα και οι σύνδεσμοι περνούν ψεκασμό αλατιού 96 ωρών — σχετικό με παράκτιες τοποθεσίες στην Αφρική και την Καραϊβική.

Οι μονάδες με ονομαστική τιμή -30°C έως +55°C κυκλοφορούν στη γραμμή, δίνοντας το πραγματικό περιθώριο βαθμολογίας του ντουλαπιού από -25°C έως +50°C στις αγορές των ορεινών περιοχών και της ερήμου.

Οκτώ πύλες παραγωγής μεταξύ εξαρτήματος και τελικού φορτιστή

Πύλη 1: Τα χαλύβδινα πλαίσια είναι κομμένα με λέιζερ και συγκολλούνται με ρομπότ στις γραμμές FANUC και TRUMPF που μοιράζονται με τις σειρές προϊόντων AC και DC.

Πύλη 2: τα περιβλήματα περνούν από την προεπεξεργασία και την επίστρωση πούδρας πριν πλησιάσουν τυχόν ηλεκτρονικά.

Πύλη 3: οι ανορθωτές και οι μονάδες DC/DC είναι κατασκευασμένες στη γραμμή συναρμολόγησης DC, διατηρούνται χωριστά από την παραγωγή AC για ESD και έλεγχο καθαριότητας.

Πύλη 4: κάθε μονάδα δοκιμάζεται μόνο με φορτίο — ακρίβεια εξόδου, κυματισμός, απόδοση στο 20%, 50% και 100%.

Πύλη 5: ο πάγκος μεταβλητής συχνότητας σαρώνει 45-65 Hz και ανεβάζει την τάση εισόδου μέσω του παραθύρου ±15% σε κάθε μονάδα.

Αγορά για ένα αδύναμο πλέγμα; Ελέγξτε πρώτα αυτά τα τρία πράγματα

Μετρήστε πριν αγοράσετε: καταγράψτε την τάση του ιστότοπού σας για μια εβδομάδα. Εάν κάθεται συνήθως κάτω από 340 V στη βραδινή αιχμή, σχεδιάστε μια μικρότερη λειτουργία τροφοδοσίας ή μια αλλαγή βρύσης μετασχηματιστή, επειδή ακόμη και η ανοχή ±15% έχει πάτωμα.

Δεύτερον, ελέγξτε τη γεννήτρια. Εάν σκοπεύετε να χρησιμοποιείτε ντίζελ, το μέγεθος του είναι 1,5-2 φορές το βάρος του φορτιστή. Ένα σετ γεννήτριας που είναι πολύ μικρό κυνηγά τη συχνότητα και την τάση μαζί και κανένα στάδιο εισόδου δεν μπορεί να διορθώσει μια παροχή που καταρρέει.

Και το ειλικρινές όχι: αν ο ιστότοπός σας δεν έχει καθόλου ρεαλιστική διαδρομή για σταθερή τριφασική τροφοδοσία — χωρίς δίκτυο, χωρίς γεννήτρια, μόνο μονοφασική — αυτό το προϊόν δεν είναι για εσάς. Χρειάζεστε ένα σύστημα με υποστήριξη μπαταρίας ή ηλιακό-υβριδικό σύστημα και θα σας το πούμε αντί να λάβετε την παραγγελία.

Τι παίρνουν οι πελάτες εξαγωγών που δεν μπορούν να ταιριάξουν οι τοπικοί προμηθευτές

40+ χώρες ιστορικού παράδοσης — ΗΑΕ, Σαουδική Αραβία, Ρωσία, Καζακστάν, Ουζμπεκιστάν, Κροατία, Γερμανία, Γαλλία, Μαλαισία, Ταϊλάνδη, Βιετνάμ, Ινδονησία, Ρουάντα, Κένυα, Νότια Αφρική, Μεξικό, Βραζιλία, Χιλή, Τουρκία — και αυτή η λίστα ενημερώνει κάθε κατασκευή.

Χρόνος παράδοσης 15-20 εργάσιμων ημερών με την ημερομηνία στην ΟΠ. Το MOQ είναι μία μονάδα για τις πρώτες εντολές επικύρωσης.

Μήκος καλωδίου, πρότυπο σύνδεσης, βαφή και λογότυπο προσαρμοσμένα κατά την παραγγελία. Το υλικολογισμικό ευρείας συχνότητας είναι ήδη στάνταρ, δεν αποτελεί ειδικό αίτημα.

Τα πιστοποιητικά που αποστέλλονται στον φάκελο εξαγωγής — CE, TÜV, UL, CB, CCC — συν την πλήρη τεκμηρίωση OCPP για την ομάδα λογισμικού σας.

Παραπομπές: το έργο NEOM με 500 υγρόψυκτες μονάδες, Sime Darby στη Μαλαισία, RHG Enerturk στην Τουρκία — ιστότοποι που δοκιμάζουν φορτιστές σε δίκτυα που δεν συγχωρούν.

Πώς φτιάχνουμε και στέλνουμε σε 40+ χώρες

Το ντουλάπι εγκαταλείπει το εργοστάσιο σε μια παλέτα με κανάλια περονοφόρου ανυψωτικού οχήματος και, στη συνέχεια, μπαίνει σε ένα κιβώτιο από κόντρα πλακέ με προστασία γωνίας αφρού και αδιάβροχο κάλυμμα. Για τις θαλάσσιες μεταφορές προσθέτουμε ξηραντικό και μια κάρτα ένδειξης υγρασίας — ένας μήνας σε ένα κοντέινερ που διασχίζει τον ισημερινό είναι ένα κλίμα από μόνο του.

Στέλνουμε FOB Ningbo ή CIF στο λιμάνι σας. Το πακέτο εξαγωγής περιέχει το εμπορικό τιμολόγιο, τη λίστα συσκευασίας, την υποστήριξη φορτωτικής και τις δηλώσεις CE/TÜV, ώστε ο εκτελωνιστής σας να μπορεί να υποβάλει εκ των προτέρων το αρχείο ενώ το πλοίο είναι ακόμα στη θάλασσα.

Τα μικτά φορτία είναι ρουτίνα: ένα κοντέινερ 20 ποδιών παίρνει πολλά ντουλάπια συν εφεδρικές μονάδες και καλώδια. Συντονίζουμε το σχέδιο παλετών με τον αποστολέα σας, ώστε τίποτα να μην κάθεται στην αποβάθρα περιμένοντας τη γραφειοκρατία.

Υπηρεσία επιτόπου όταν είστε 14ωρη πτήση μακριά

Διετής θητεία. Όπου η ποιότητα του πλέγματος είναι κακή, ο ανορθωτής του μπροστινού άκρου δέχεται την κατάχρηση. η εγγύησή μας το καλύπτει χωρίς επιχείρημα σχετικά με τους όρους παροχής.

Εφεδρικές μονάδες και σανίδες που αποθηκεύονται και αποστέλλονται εντός 3-5 εργάσιμων ημερών. μια εφεδρική μονάδα ανορθωτή που διατηρείται στο εργοτάξιο διατηρεί το χρόνο διακοπής λειτουργίας υπό μια βάρδια.

Απομακρυσμένη ανάγνωση σφαλμάτων μέσω OCPP: οι μηχανικοί μας τραβούν το αρχείο καταγραφής, διαχωρίζουν τα συμβάντα εισόδου από σφάλματα φορτιστή και καθοδηγούν τον τεχνικό σας μέσω βιντεοκλήσης.

Ένας οδηγός θέσης σε λειτουργία που γράφτηκε για τοπικούς ηλεκτρολόγους — μάθαμε ότι «υποθέστε ότι ένας εκπαιδευμένος εγκαταστάτης» αποτυγχάνει σε αγορές όπου αυτός είναι ο πρώτος φορτιστής DC στο δίκτυο.

Ετήσιος έλεγχος για μεγαλύτερους ιστότοπους: κατώφλια συχνότητας, καμπύλες μείωσης και τελικά σημεία OCPP που ελέγχονται και ενημερώνονται εξ αποστάσεως.

Πέντε συνήθειες λειτουργίας που σκοτώνουν τους φορτιστές σε αδύναμα πλέγματα

Λάθος: κοινή χρήση του τροφοδότη με ένα μεγάλο μοτέρ που εκκινεί δυνατά και παρακολουθεί ένα σβήσιμο σε κάθε εκκίνηση. Σωστά: δώστε στον φορτιστή τον δικό του τροφοδότη ή έναν σύντροφο soft start. Η ανοχή εισόδου επιβιώνει από τις πτώσεις, όχι τη συνεχή κατάχρηση.

Λάθος: λειτουργία γεννήτριας ντίζελ με ελάχιστο φορτίο «για εξοικονόμηση καυσίμου» και αναμονή σταθερής συχνότητας. Δεξιά: φορτώστε σωστά τη γεννήτρια ή προσθέστε ένα buffer μπαταρίας. συχνότητα κάτω από 45Hz είναι εκτός οποιασδήποτε ανοχής.

Λάθος: τοποθέτηση του ντουλαπιού σε ένα χαλύβδινο υπόστεγο χωρίς ροή αέρα και κατηγορώντας το πλέγμα όταν η υποβάθμιση ξεκινά το μεσημέρι. Δεξιά: ακολουθήστε τη διάταξη εξαερισμού. Η απόδοση 95% εξακολουθεί να απορρίπτει το 5% ως θερμότητα.

Λάθος: υποθέτοντας ότι τα 50Hz και τα 60Hz χρειάζονται διαφορετικά προϊόντα. Σωστά: παραγγείλετε έναν αριθμό ανταλλακτικού — το υλικολογισμικό παρακολουθεί αυτόματα 45-65 Hz — αλλά πείτε μας την περιοχή σας, ώστε ο πάγκος του εργοστασίου να δοκιμάσει σε αυτήν τη συχνότητα.

Λάθος: διακοπή του αρχείου καταγραφής τάσης εισόδου μετά την εγκατάσταση. Δεξιά: συνεχίστε την καταγραφή. όταν το δίκτυο μετατοπίζεται χειρότερα με την πάροδο του χρόνου - ένα νέο εργοστάσιο ανάντη, ένας μετασχηματιστής γερασμένος - το ημερολόγιο σάς ενημερώνει πριν το κάνει ο φορτιστής.

Φωνές από τρεις αγορές με προκλητική δύναμη

Ιδιοκτήτης ξενοδοχείου και εμπορικού κέντρου στο Μπαλί της Ινδονησίας: "Το νησιωτικό μας δίκτυο πέφτει κάθε απόγευμα όταν ενεργοποιείται το φορτίο κλιματισμού. Το 360 έτρεχε σε περιόδους λειτουργίας που θα είχε ματαιώσει ο παλιός φορτιστής. Ο πίνακας εργαλείων OCPP είναι μόνο στα αγγλικά — το προσωπικό μας το έμαθε, αλλά ένας οδηγός Bahasa θα είχε εξοικονομήσει μια εβδομάδα."

Χειριστής σταθμού εθνικής οδού στο Καζακστάν: "Λειτουργούμε στο δίκτυο με εφεδρικό ντίζελ. Όταν η γεννήτρια αναλαμβάνει, η συχνότητα βρίσκεται γύρω στα 52 Hz και χρησιμοποιείται για να σβήσει τις προηγούμενες μονάδες μας. Αυτό το ντουλάπι δεν αναβοσβήνει καν. Ο ερεθισμός: αντανάκλαση της οθόνης το καλοκαίρι, τοποθετήσαμε μια απλή κουκούλα."

Εταιρεία Logistics στην Κένυα: "Το δίκτυο του Ναϊρόμπι είναι χρησιμοποιήσιμο, αλλά χαλάει δύσκολα στις 6 μ.

Ερωτήσεις πλέγματος και συμβατότητας Οι αγοραστές μας ρωτούν

Ε: Θα λειτουργεί το ίδιο ντουλάπι σε δίκτυα 50Hz και 60Hz;

Α: Ναι. Το στάδιο εισόδου καλύπτει 45-65 Hz και ο πάγκος του εργοστασίου σαρώνει ολόκληρη τη ζώνη πριν από την αποστολή.

Ε: Πόσο κακή μπορεί να γίνει η τάση;

Α: AC380V ±15%, άρα περίπου 323V έως 437V στους ακροδέκτες εισόδου. κάτω από αυτό, το ντουλάπι προστατεύεται αντί να βλάπτει τον εαυτό του.

Ε: Μπορεί να λειτουργήσει με γεννήτρια ντίζελ;

Α: Ναι, εάν το μέγεθος του σετ γεννήτριας είναι 1,5-2 φορές το μέγεθος του φορτιστή και διατηρεί τη συχνότητα εντός 45-65 Hz υπό φορτίο.

Ε: Ποιο είναι το εύρος εξόδου;

A: DC200-1000V στα 0-200A, 95% μέγιστη απόδοση. εξυπηρετεί οχήματα 400V και 800V.

Ε: Ποιοι σύνδεσμοι είναι διαθέσιμοι;

A: CCS1, CCS2, GB/T, CHAdeMO και NACS — δηλώστε το μείγμα σας κατά την παραγγελία. Το μήκος του καλωδίου είναι ένα στοιχείο γραμμής.

Ε: Ποια πιστοποίηση συνοδεύεται από εξαγωγικές μονάδες;

Α: Η τεκμηρίωση CE, TÜV, UL, CB και CCC αποστέλλεται στον φάκελο εξαγωγής.

Ε: Ποιος είναι ο χρόνος παράδοσης και η ελάχιστη παραγγελία;

Α: 15-20 εργάσιμες ημέρες, MOQ μία μονάδα.

Ε: Η κακή ποιότητα πλέγματος ακυρώνει την εγγύηση;

Α: Όχι. Πρότυπο δύο ετών, συμπεριλαμβανομένου του σταδίου εισαγωγής. καταγράφουμε τα συμβάντα εισαγωγής ώστε η διάγνωση να παραμένει ειλικρινής.
