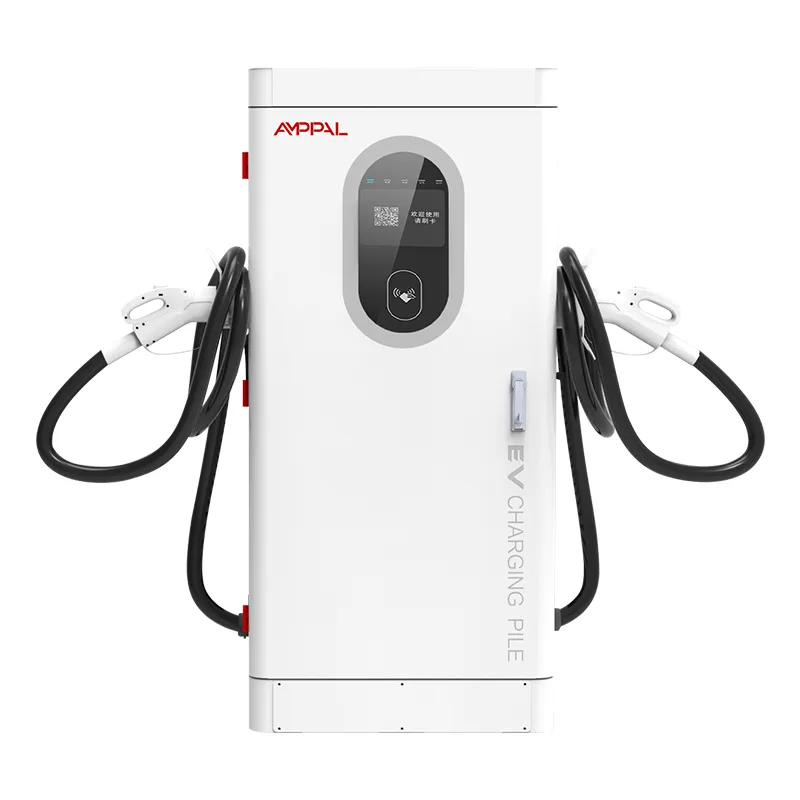

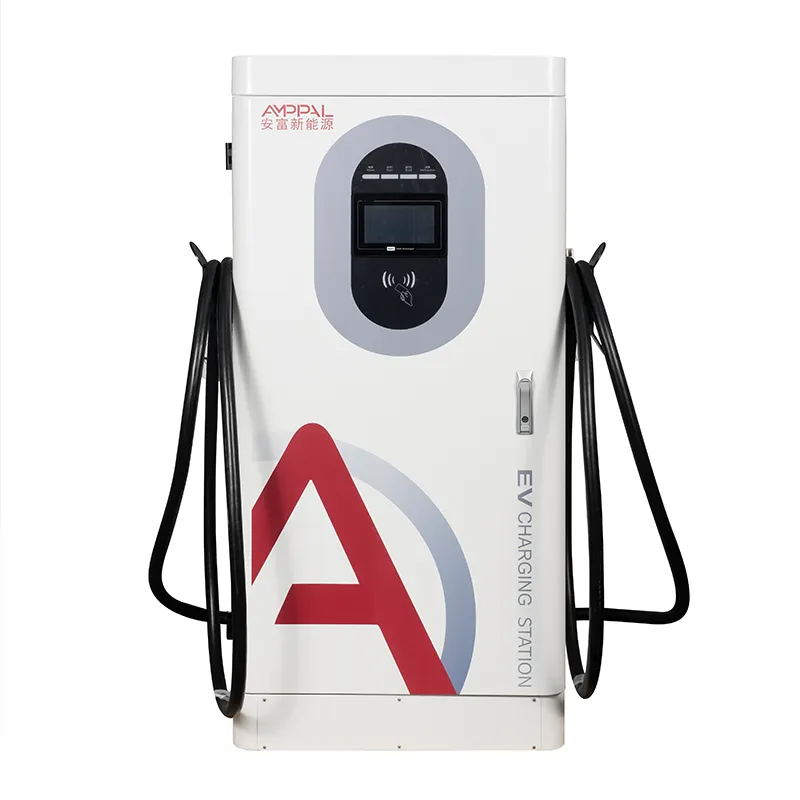

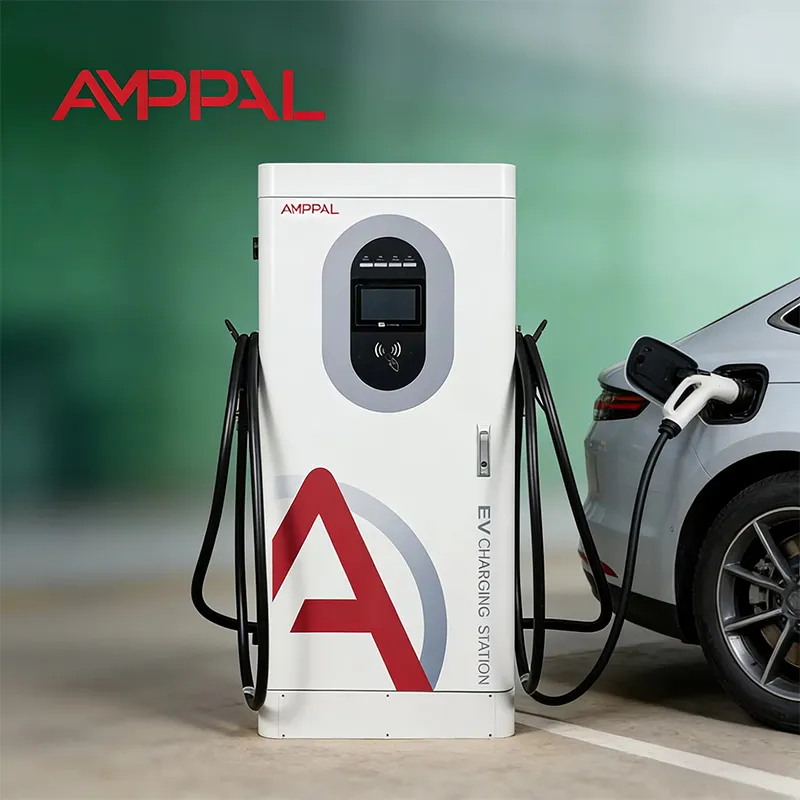

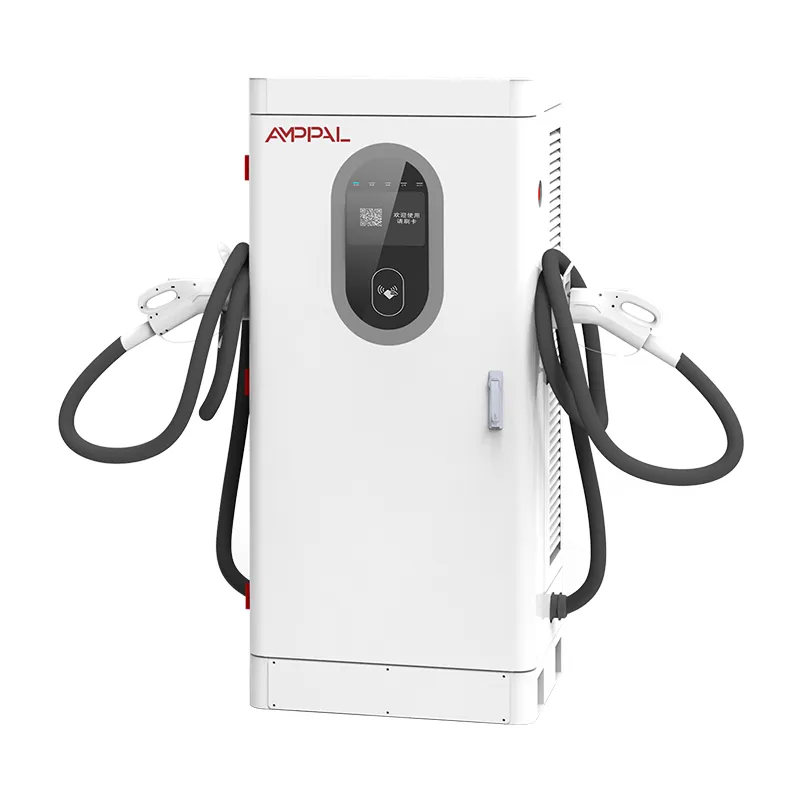

Ενσωματωμένος γρήγορος φορτιστής DC 80 kW υψηλής απόδοσης για εμπορικούς στόλους EV

Ο φορτιστής 80 kW που αντιμετωπίζει τον μετασχηματιστή σας σαν ενοικιαστή

Κάθε κιλοβατώρα που τραβάει αυτός ο φορτιστής από τον μετασχηματιστή του ιστότοπού σας φτάνει ως καθαρό, καλοπροαίρετο εναλλασσόμενο ρεύμα - αυτή είναι η μηχανική απόφαση πίσω από το AF-DC-80-Y-B-O-4-H, και αυτός είναι ο λόγος που αυτός ο ενσωματωμένος γρήγορος φορτιστής συνεχούς ρεύματος 80 kW ανήκει σε μια λίστα ελέγχου χρηστικής χρήσης και όχι σε μια λίστα ελέγχου. Ο συντελεστής ισχύος βρίσκεται στο ≥0,99 και η συνολική αρμονική παραμόρφωση παραμένει ≤5%, στοιχεία που σπάνια βλέπετε σε φθηνές εισαγωγές.

Γιατί αυτό έχει σημασία στα χαρτιά; Ένας μετασχηματιστής που τροφοδοτεί έναν φορτιστή κακού συντελεστή ισχύος μεταφέρει επιπλέον άεργο ρεύμα, λειτουργεί πιο ζεστά και ο λογαριασμός ηλεκτρικού ρεύματος μπορεί να περιλαμβάνει χρεώσεις άεργης ενέργειας για τις οποίες κανείς δεν σας προειδοποίησε.

Το ντουλάπι είναι 1620 x 750 x 560 mm, ονομαστικής ισχύος 80 kW, απόδοση 200-1000 VDC με σταθερή ισχύ από 300 έως 1000 V. Το κατασκευάζουμε στο Yueqing του Zhejiang, όπου οι κώδικες δικτύου αντιμετωπίζουν σοβαρά την ποιότητα ισχύος. Αυτή η σελίδα εξηγεί τι σημαίνουν οι αριθμοί για τη λειτουργία σας.

Πέντε τρόποι που η είσοδος PF ≥0,99 πληρώνει για τον εαυτό της

Χωρίς κυρώσεις άεργου ισχύος: σε PF ≥0,99 ο φορτιστής μοιάζει με φορτίο αντίστασης στον μετρητή, επομένως οι επιχειρήσεις κοινής ωφέλειας που χρεώνουν kVA ή άεργο ενέργεια δεν έχουν τίποτα να σας χρεώσουν.

Το THD ≤5% διατηρεί τους κοινόχρηστους μετασχηματιστές δροσερούς: τα αρμονικά ρεύματα που θα κυκλοφορούσαν στον μετασχηματιστή και την ουδέτερη καλωδίωση μειώνονται σε ένα κλάσμα από αυτό που παράγουν οι φορτιστές χαμηλού επιπέδου.

Απλούστερη έγκριση σύνδεσης στο δίκτυο: πολλές επιχειρήσεις κοινής ωφέλειας απαιτούν δηλώσεις αρμονικών και συντελεστών ισχύος για εγκαταστάσεις DC. Οι αναφορές δοκιμών μας καλύπτουν και τα δύο σε πλήρες φορτίο.

Λειτουργία φιλική προς τους γείτονες: ένα ξενοδοχείο ή γραφείο που μοιράζεται τον τροφοδότη δεν θα δει φώτα που τρεμοπαίζουν ή επαναφέρουν τα ηλεκτρονικά όταν ξεκινούν οι περίοδοι φόρτισης.

Μεγαλύτερη διάρκεια ζωής του στοιχείου τοποθεσίας: λιγότερο άεργο ρεύμα και λιγότερες αρμονικές σημαίνει ότι ο μετασχηματιστής, η καλωδίωση και ο διακόπτης λειτουργούν πιο κρύα και γερνούν πιο αργά.

95% κορυφαία απόδοση από πάνω: το ίδιο στάδιο ισχύος SiC που καθαρίζει την είσοδο σπαταλά επίσης λιγότερη ενέργεια ως θερμότητα.

Τεχνικές Προδιαγραφές

Ιστότοποι όπου τα αρμονικά σας βάζουν σε μπελάδες

Επιχειρηματικά πάρκα στη Γερμανία και τη Γαλλία, όπου ένας κοινός μετασχηματιστής 630 kVA τροφοδοτεί γραφεία, μηχανές CNC και φορτιστές σε μία μόνο ράβδο.

Ξενοδοχεία στην Τουρκία και την Ελλάδα, όπου οι επισκέπτες παραπονιούνται για τα φώτα που τρεμοπαίζουν εάν ένας φορτιστής δεν συμπεριφέρεται σωστά στον ίδιο τροφοδότη με την κουζίνα.

Αποθήκες στόλου στο Ηνωμένο Βασίλειο και την Ολλανδία με 8-20 φορτιστές, όπου η συσσώρευση αρμονικών σε πολλές μονάδες είναι ο πραγματικός κίνδυνος.

Στέγες εμπορικών κέντρων στα Ηνωμένα Αραβικά Εμιράτα και τη Σαουδική Αραβία, όπου η ηλεκτρολογική ομάδα εξετάζει κάθε προφίλ φορτίου πριν υπογράψει τη μίσθωση.

Δημοτικά γκαράζ στο Μεξικό και τη Βραζιλία, όπου η εταιρεία κοινής ωφέλειας ελέγχει την ποιότητα της ενέργειας πριν εγκρίνει ένα εμπορικό τιμολόγιο.

Μέσα στο Power Stage: PFC, Harmonics και Load Bank

Ο ανορθωτής ενός φορτιστή DC μετατρέπει το AC σε DC και ένας απλός ανορθωτής αντλεί ρεύμα μόνο σε στενούς παλμούς κοντά στην κορυφή της τάσης. Αυτοί οι παλμοί είναι αρμονικοί - ρεύμα στα 250 Hz, 350 Hz, 450 Hz και μετά - δεν κάνουν καμία χρήσιμη εργασία. Το AF-DC-80-Y-B-O-4-H χρησιμοποιεί ένα ενεργό μπροστινό μέρος (PFC) που διαμορφώνει το ρεύμα εισόδου σε ένα ομαλό ημιτονοειδές κύμα σε φάση με την τάση.

Το δεύτερο στάδιο μετατρέπει αυτό το καθαρό DC στα 200-1000VDC που θέλει το όχημα, σταθερή ισχύς από 300 σε 1000V. Ένα φορτηγό 800 V και ένα σεντάν 400 V πλησιάζουν τα 80 kW σε όλο το επίπεδο μέρος της καμπύλης φόρτισής τους.

Μπορείτε να επαληθεύσετε τη συμπεριφορά μόνοι σας: οι αναφορές δοκιμών μας αναφέρουν THD και PF σε φορτίο 25%, 50%, 75% και 100%, επειδή ένας φορτιστής που φαίνεται καθαρός μόνο στο ρελαντί δεν έχει αξία. Στείλτε μας το μονογραμμικό διάγραμμα και τον μετασχηματιστή kVA της τοποθεσίας και οι μηχανικοί μας θα εκτιμήσουν την επίδραση του φορτίου - συνήθως εντός μιας ημέρας.

Πιστοποιήσεις και τα σημεία δοκιμής πίσω από αυτά

Διαθέτουμε UL, CE, CB, TUV και CCC. ρωτήστε και θα στείλουμε με email τα αντίστοιχα αρχεία πιστοποιητικού για αυτήν τη μονάδα.

Κάθε παρτίδα καίγεται για 48 ώρες με πλήρες φορτίο, θερμοκρασίες καταγραφής σε μονάδες, συνδέσμους και επαγωγείς PFC.

Η ποιότητα ισχύος επαληθεύεται ανά παρτίδα σε μια βαθμονομημένη τράπεζα φόρτωσης, με το PF και το THD να καταγράφονται σε τέσσερα σημεία φόρτωσης.

Το σετ ασφαλείας (13 λειτουργίες) εμπίπτει στα πρότυπα EN IEC 61851-1:2019 και 61851-23:2014.

Τα ντουλάπια είναι επαληθευμένα IP54, με δείγματα ψεκασμού αλατιού που διατηρούνται 96 ώρες. η ζώνη λειτουργίας κυμαίνεται από -25C έως +50C.

Από τη λαμαρίνα στην τράπεζα φόρτωσης: το μονοπάτι παραγωγής

Στάδιο 1: το φύλλο χάλυβα κόβεται με λέιζερ, τρυπιέται και κάμπτεται σε γραμμές που συνδέονται με FANUC πριν από την επίστρωση πούδρας.

Στάδιο 2: ένα δείγμα από κάθε παρτίδα επικάλυψης εισέρχεται στον θάλαμο ψεκασμού άλατος ενώ η παραγωγή συνεχίζεται.

Στάδιο 3: στάδια εισόδου και πλακέτες PFC κατασκευασμένες στη γραμμή AC. μονάδες ισχύος στη γραμμή DC - ξεχωριστοί σταθμοί.

Στάδιο 4: εισερχόμενη επιθεώρηση μονάδων SiC, φίλτρων EMI, συνδέσμων και εξαρτημάτων μέτρησης.

Στάδιο 5: καλωδίωση χειρός με ακροδέκτες ελεγχόμενης ροπής και οπτικός έλεγχος κάθε άρθρωσης.

Στάδιο 6: για 48 ώρες σε περιβάλλον 40 C, τα PF, THD, η αποδοτικότητα και η σταθερότητα των επικοινωνιών καταγράφονται λεπτό προς λεπτό.

Στάδιο 7: φλας υλικολογισμικού, δοκιμή OCPP 1.6j στον διακομιστή μας και, στη συνέχεια, ένας τελικός έλεγχος της ποιότητας ισχύος της τράπεζας φορτίου.

Στάδιο 8: συσκευασία και παλετοποίηση. φωτογραφίες πριν από την αποστολή προσγειώνονται στα εισερχόμενά σας πριν φορτώσει το κοντέινερ.

Έλεγχος συμμόρφωσης: Είναι αυτό το ντουλάπι το κατάλληλο;

Επιλέξτε το AF-DC-80-Y-B-O-4-H όταν ο ιστότοπός σας μοιράζεται έναν μετασχηματιστή με άλλα φορτία, το βοηθητικό πρόγραμμα σας ζητά δηλώσεις ποιότητας ισχύος ή εγκαθιστάτε πολλές μονάδες των οποίων οι αρμονικές θα συσσωρεύονται. Εάν ο διαχειριστής του ακινήτου σας έχει ήδη επισημάνει τον συντελεστή ισχύος σε προηγούμενο έργο, αυτό το μοντέλο τερματίζει αυτήν τη συζήτηση.

Αυτός ο φορτιστής δεν είναι για εσάς εάν ο ιστότοπος διαθέτει έναν αποκλειστικό μετασχηματιστή με μεγάλο χώρο κεφαλής, το βοηθητικό πρόγραμμα σας δεν ελέγχει ποτέ τις αρμονικές και θέλετε απλώς το φθηνότερο κουτί 80 kW που φορτίζει αυτοκίνητα. Είναι επίσης η λάθος επιλογή εάν χρειάζεστε συνεδρίες κάτω των 30 λεπτών για ταξί 800 V. ανεβείτε στα 120 kW ή 160 kW.

Δεν είστε σίγουροι; Στείλτε το μονογραμμικό διάγραμμα και την ονομαστική τιμή του μετασχηματιστή. Υπολογίζουμε τον αρμονικό χώρο κεφαλής και σας λέμε ειλικρινά εάν μία, δύο ή έξι μονάδες ταιριάζουν στον τροφοδότη σας χωρίς αναβάθμιση.

Η ενασχόληση με το εργοστάσιο Beats Η συναλλαγή με έναν μεσίτη

Οι τεχνικές ερωτήσεις σας σχετικά με το σχεδιασμό PFC και τους κωδικούς δικτύου απευθύνονται απευθείας στους μηχανικούς μας στο Yueqing, όχι μέσω των εισερχομένων ενός μεταπωλητή.

OEM/ODM από μία εγκατάσταση: προσαρμοσμένο χρώμα, λογότυπο, προεπιλογές υλικολογισμικού και τη δική σας διαμόρφωση backend, όλα γίνονται στο εργοστάσιο.

Απόθεμα χτίζει άδεια σε 15-20 εργάσιμες ημέρες? Οι προσαρμοσμένες παραγγελίες διαρκούν περίπου 7-10 ημέρες περισσότερο.

Δοκιμαστικές παραγγελίες αποδεκτές από 1 μονάδα για νέες αγορές. τιμολόγηση κοντέινερ για 10+ μονάδες.

Τα εξαρτήματα εγγύησης αποστέλλονται από την DHL/FedEx εντός 48 ωρών από την εγκεκριμένη αξίωση. Τα απομακρυσμένα διαγνωστικά εκτελούνται μέσω της σύνδεσης OCPP.

Κιβώτια, Εμπορευματοκιβώτια και Τελωνειακά Έγγραφα

Κάθε κιβώτιο φέρει την αναφορά ποιότητας ισχύος παρτίδας καθώς και τη μονάδα - το αρχείο που μπορεί να θέλουν και οι δύο ο εκτελωνιστής και ο ελεγκτής βοηθητικών υπηρεσιών. Το ντουλάπι ζυγίζει περίπου 300 κιλά. η θήκη από κόντρα πλακέ προσθέτει 60-80 κιλά και 10-14 κιβώτια χωράνε σε ένα δοχείο 40HQ.

Ισχύει FOB Ningbo ή Shanghai, εκτός εάν προτιμάτε CIF, CFR ή DDP. Ένα διάγραμμα παλετών εκδίδεται πριν από τη συσκευασία, ώστε το φορτηγό να μπορεί να προκρατηθεί.

Έγγραφα που αποστέλλονται με την παραγγελία: εμπορικό τιμολόγιο, λίστα συσκευασίας, πιστοποιητικό προέλευσης, αρχεία CE/TUV και η αναφορά PF/THD.

Όροι υπηρεσίας: Τι καλύπτουν πραγματικά τα δύο χρόνια

Διετής θητεία σε ενότητες, ελεγκτής και στάδιο φιλτραρίσματος. Το τμήμα PFC είναι το τμήμα που υποβαθμίζεται αθόρυβα σε φθηνές μονάδες. το δικό μας καλύπτεται ρητά.

Οι επιβεβαιωμένες αξιώσεις αποστέλλουν ανταλλακτικά σε κούριερ εντός 48 ωρών - συνήθως 3-5 εργάσιμες ημέρες σε όλη την Ευρώπη.

Οι ενημερώσεις υλικολογισμικού και παραμέτρων προωθούνται εξ αποστάσεως μέσω OCPP - τα περισσότερα ζητήματα δεν χρειάζονται ποτέ επίσκεψη στον ιστότοπο.

Οι πρώτες εγκαταστάσεις λαμβάνουν μια κλήση έναρξης λειτουργίας βίντεο - η γείωση, η καλωδίωση και η σύζευξη υποστήριξης ελέγχονται ζωντανά.

Προτεινόμενη ρουτίνα: τα φίλτρα καθαρίζονται κάθε 6 μήνες, οι ακροδέκτες επαναλαμβάνονται ετησίως και η κυματομορφή εισόδου ελέγχεται εκ νέου όταν νέα φορτία ενώνονται στη γραμμή ζυγών.

Σημειώσεις εγκατάστασης: Λάθος εναντίον Σωστό

Λάθος: Προσγείωση αυτού του φορτιστή σε έναν τροφοδότη που είναι ήδη βαρύς με αρμονικές κίνησης κινητήρα και στη συνέχεια κατηγορείτε τη μονάδα για προβλήματα τοποθεσίας. Δεξιά: μετρήστε πρώτα την εισερχόμενη κυματομορφή. οι μηχανικοί μας ερμηνεύουν την καταγραφή και τον μετριασμό του μεγέθους εάν χρειάζεται.

Λάθος: Υποθέτοντας ότι ο ουδέτερος αγωγός δεν μεταφέρει ποτέ ρεύμα σε τριφασική τροφοδοσία. Δεξιά: Το THD ≤5% διατηρεί το ουδέτερο φορτίο μικρό, αλλά η είσοδος εναλλασσόμενου ρεύματος πρέπει να είναι καλωδιωμένη σύμφωνα με το εγχειρίδιο - 4-πύρηνων ή 5-πύρηνων όπως καθορίζεται.

Λάθος: Λειτουργία της μονάδας από μια μικρή γεννήτρια χωρίς έλεγχο της χωρητικότητας. Δεξιά: μια γεννήτρια που τροφοδοτεί αυτήν την είσοδο PFC χρειάζεται σταθερή τάση και συχνότητα. επιβεβαιώστε ότι έχει βαθμολογηθεί για εισροή συν συνεχές φορτίο.

Λάθος: Παράλειψη του ετήσιου ελέγχου ροπής, επειδή η μονάδα δεν σβήνει ποτέ. Δεξιά: ένας χαλαρός ακροδέκτης κάτω από 80 kW θερμαίνεται αργά. ο έλεγχος των 15 λεπτών είναι φθηνότερος από ένα λιωμένο ωτίο.

Λάθος: Αν πιστεύετε ότι το PF ≥0,99 σάς επιτρέπει να αγνοήσετε άλλες φορτώσεις ιστότοπου. Σωστά: ο φορτιστής είναι καθαρός, αλλά ο μετασχηματιστής εξακολουθεί να εξυπηρετεί όλα τα άλλα στη ράβδο διαύλου.

Ιστορίες χειριστή: Τι έκαναν οι αριθμοί για αυτούς

Ένα πάρκο εφοδιαστικής στην Ολλανδία εγκατέστησε έξι μονάδες AF-DC-80-Y-B-O-4-H τον Οκτώβριο του 2025 σε έναν κοινόχρηστο μετασχηματιστή 630 kVA που τροφοδοτεί επίσης μια ψυκτική αποθήκη. Ο σύμβουλός τους μέτρησε την THD στο σημείο της κοινής σύζευξης: 4,9% με έξι φορτιστές σε λειτουργία, έναντι 11% με δύο φθηνότερες μονάδες που είχαν δοκιμάσει. Το παράπονό τους: οι μεντεσέδες της πόρτας είναι ελαφριές για το βάρος της πόρτας.

Μια αλυσίδα ξενοδοχείων στην Τουρκία εγκατέστησε τέσσερις μονάδες στο Μπόντρουμ και την Αττάλεια. Η εφαρμογή τους για σύνδεση στο δίκτυο πέρασε χωρίς αρμονική μελέτη επειδή επισυνάπτονταν οι εκθέσεις δοκιμών. Ο υπεύθυνος λειτουργίας σημειώνει ότι ο θόρυβος του ανεμιστήρα 65dB ακούγεται από το κατάστρωμα της πισίνας τη νύχτα.

Ένας έμπορος λιανικής στην Πόλη του Μεξικού έβαλε δύο μονάδες σε μια ταράτσα που τροφοδοτεί επίσης μια τράπεζα κυλιόμενων σκάλων. Η ηλεκτρολογική ομάδα του εμπορικού κέντρου είχε απορρίψει τους φορτιστές δύο άλλων εμπορικών σημάτων λόγω ποιότητας ισχύος. αυτό πέρασε την κριτική σε μια εβδομάδα. Το κράτημα: το πλαϊνό πλαίσιο QR συλλέγει τη σκόνη γρήγορα.

FAQ

Ε: Τι ακριβώς σημαίνει THD ≤5% στην πράξη;

A: Η ολική αρμονική παραμόρφωση του ρεύματος εισόδου παραμένει στο 5% ή κάτω από το θεμελιώδες σε πλήρες φορτίο. Πρακτικά, ο φορτιστής προσθέτει λίγη αρμονική ρύπανση στο ηλεκτρικό σύστημα του ιστότοπού σας - πολύ μέσα στα περισσότερα όρια χρησιμότητας.

Ε: Αυτός ο φορτιστής θα ενεργοποιήσει τις ποινές αέργου ισχύος του βοηθητικού μου προγράμματος;

Α: Όχι. Με συντελεστή ισχύος ≥0,99 το άεργο εξάρτημα είναι αμελητέο, επομένως οι εταιρείες κοινής ωφελείας που χρεώνουν για άεργη ενέργεια ή χαμηλό συντελεστή ισχύος δεν έχουν βάση να σας χρεώσουν.

Ε: Χρειάζομαι ξεχωριστό αρμονικό φίλτρο ή μονάδα διόρθωσης συντελεστή ισχύος;

Α: Όχι, το ενεργό μπροστινό μέρος μέσα στο ντουλάπι κάνει και τα δύο. Αυτός είναι ο σκοπός της επιλογής αυτού του μοντέλου έναντι ενός φορτιστή παθητικού ανορθωτή.

Ε: Μπορεί να λειτουργήσει από γεννήτρια ντίζελ;

Α: Ναι, εάν η γεννήτρια διατηρεί σταθερή τάση και συχνότητα εντός του παραθύρου AC380V ±15% και έχει αρκετή χωρητικότητα. Επιβεβαιώστε το μέγεθος της γεννήτριας μαζί μας πριν δεσμευτείτε.

Ε: Η τιμή PF μετριέται σε πλήρες φορτίο ή μόνο στο ρελαντί;

Α: Σε πλήρες φορτίο, καθώς και σε φορτίο 25%, 50% και 75%. Η αναφορά παρτίδας δείχνει και τα τέσσερα σημεία - ζητήστε το.

Ε: Ποια έγγραφα σύνδεσης στο δίκτυο παρέχετε;

Α: Πιστοποιητικά CE/TUV, η αναφορά δοκιμής ποιότητας ισχύος με καμπύλες PF και THD και αγγλικά φύλλα δεδομένων. Αυτά καλύπτουν τις περισσότερες αξιολογήσεις χρησιμότητας στην Ευρώπη, τη Μέση Ανατολή και τη Λατινική Αμερική.

Ε: Η καθαρότερη ισχύς κοστίζει περισσότερο;

Α: Το ενεργό στάδιο PFC προσθέτει κάποιο κόστος εξαρτημάτων έναντι ενός φθηνού ανορθωτή - αλλά αυτό είναι μικρό σε σχέση με τις αποφευχθείσες κυρώσεις, τις αναβαθμίσεις μετασχηματιστή και τις κλήσεις σέρβις.

Ε: Μπορώ να τρέξω 80kW στα 230V μονοφασική;

Α: Όχι, αυτή είναι μια τριφασική μονάδα που απαιτεί AC380V ±15%. Για μονοφασικές τοποθεσίες, δείτε τους επιτοίχιους φορτιστές συνεχούς ρεύματος έως 40 kW.
