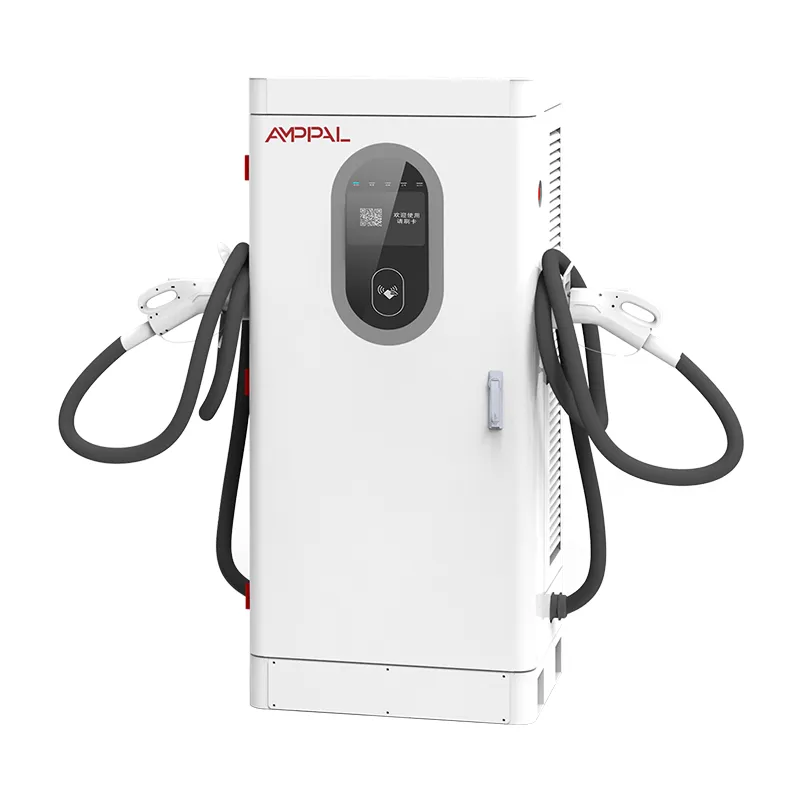

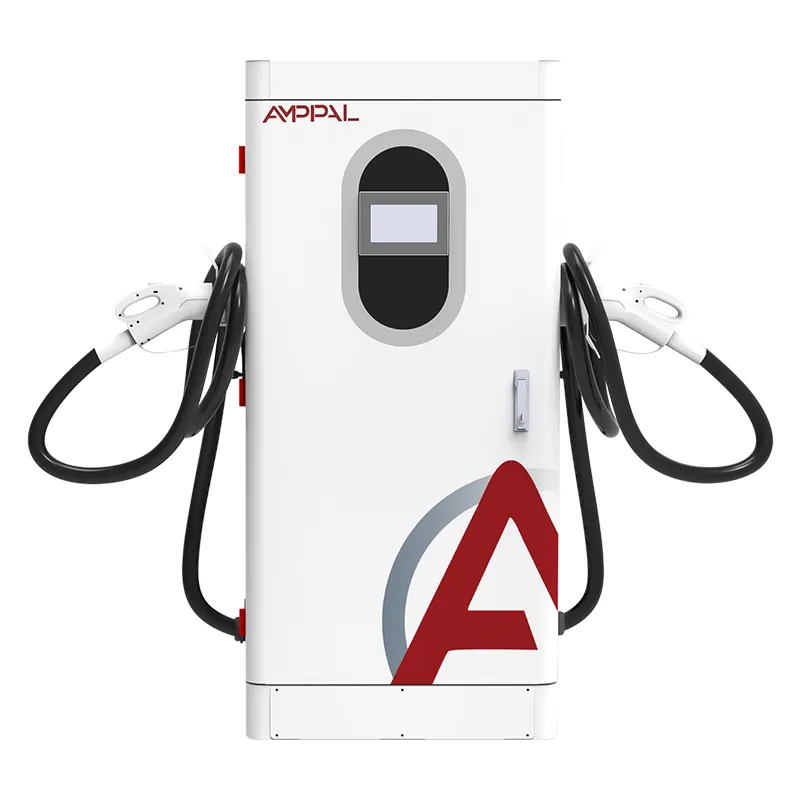

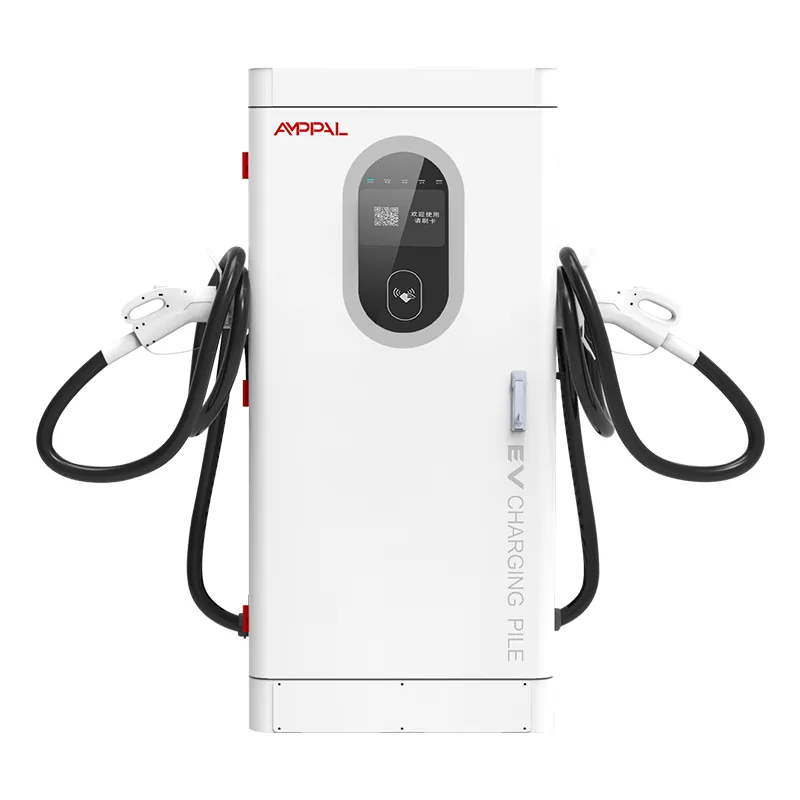

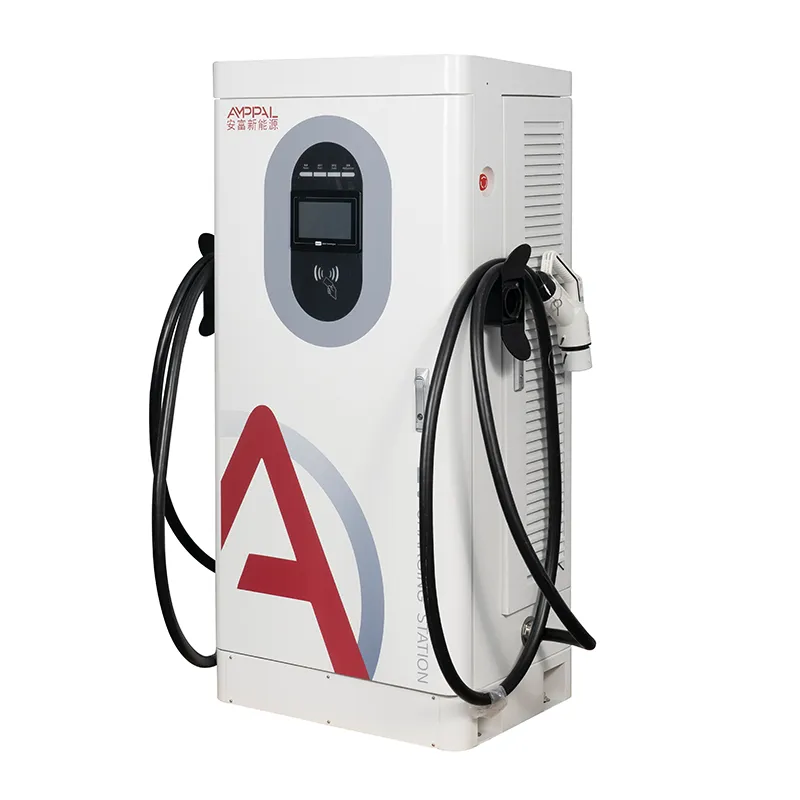

Εμπορικός σταθμός φόρτισης 60 kW DC Fast EV για υπηρεσίες αυτοκινητοδρόμων

Τι είναι αυτός ο φορτιστής 60 kW και γιατί η πληρωμή αποφασίζει την απόδοση επένδυσης (ROI).

Ένας σταθμός φόρτισης κερδίζει χρήματα μόνο όταν η περίοδος σύνδεσης τελειώνει με μια πληρωμή που εκκαθαρίζεται - και αυτό είναι το μέρος για το οποίο δεν μιλούν ποτέ τα περισσότερα φύλλα προδιαγραφών 60 kW. Το AMPPAL AF-DC-60-Y-B-O-4-H είναι ένας επιδαπέδιος ενσωματωμένος γρήγορος φορτιστής DC, 1620 x 750 x 560 mm, με τέσσερις τρόπους πληρωμής από τον οδηγό: τερματικό πιστωτικής/χρεωστικής κάρτας, σάρωση QR, κάρτες RFID και Plug & Charge.

Κάτω από το επίπεδο πληρωμής βρίσκεται μια βαθμίδα τροφοδοσίας 200-1000 VDC με σταθερή ισχύ από 300 έως 1000 V, επομένως τα αυτοκίνητα 400 V και 800 V φορτίζουν και τα δύο κοντά στο πλήρες ρυθμό τους. Η οθόνη αφής 7 ιντσών εκτελεί τη συνεδρία. Το OCPP 1.6j μέσω Ethernet, 4G ή WiFi μεταφέρει κάθε συναλλαγή στο λογισμικό χρέωσής σας.

Γιατί έχει τόση σημασία η πληρωμή στα 60kW; Επειδή αυτοί οι σταθμοί βρίσκονται σε ψιλικατζίδικα, σε οικόπεδα ξενοδοχείων και σε μικρές εμπορικές τοποθεσίες, όπου ο οδηγός δεν είναι δέσμιος χρήστης στόλου - εάν ένας τουρίστας δεν μπορεί να πληρώσει με τη μέθοδο στο πορτοφόλι του, χάνετε τη συνεδρία και τα έσοδα.

Τέσσερις τρόποι με τους οποίους μπορεί να πληρώσει ένας οδηγός και γιατί αυτός κερδίζει ιστότοπους

Τερματικό κάρτας: αποδεχτείτε τα τυπικά τερματικά πληρωμής που χρησιμοποιούνται στα δίκτυα της ΕΕ - ανταλλάξτε στο μοντέλο που καθορίζει ο αγοραστής σας και πληρούνται οι εντολές κάρτας στη Γερμανία ή τη Γαλλία.

QR στην οθόνη 7": οι οδηγοί σαρώνουν με την τοπική τους εφαρμογή - πορτοφόλια τύπου Alipay στον Κόλπο, εφαρμογές τύπου GCash στη Νοτιοανατολική Ασία - και η πύλη που επιλέγετε τακτοποιεί τα υπόλοιπα.

RFID: ένας διαχειριστής στόλου μοιράζει κάρτες στους οδηγούς και λαμβάνει έναν μηνιαίο λογαριασμό αντί να αποζημιώνει τις πληρωμές εφαρμογών μία προς μία.

Τοποθέτηση και φόρτιση (ISO 15118): τα συμβατά EV ελέγχονται αυτόματα όταν είναι συνδεδεμένα, δεν αγγίζει καθόλου την οθόνη - η μέθοδος που πιέζουν περισσότερο τα δίκτυα της Βόρειας Αμερικής.

Διακανονισμός OCPP 1.6j: Το Authorize, το StartTransaction, το StopTransaction και το MeterValues ​​ρέουν στο backend CPO σας, επομένως τα έσοδα συμβιβάζονται χωρίς να γίνεται εξαγωγή CSV με το χέρι.

Η κορυφαία απόδοση 95% και το περίβλημα IP54 διατηρούν τα κέρδη του μηχανήματος: λιγότερες απώλειες θερμότητας, λιγότερη εισροή σκόνης, λιγότερα ταξίδια σέρβις.

Τεχνικές Προδιαγραφές

Όπου οι αγορές Card-First και QR-First αναπτύσσουν αυτήν τη μονάδα

Πρατήρια καυσίμων και ψιλικατζίδικα στη Γερμανία, τη Γαλλία και την Κροατία, όπου οι ρυθμιστικές αρχές αναμένουν μια λειτουργική συσκευή ανάγνωσης καρτών δίπλα στο φις.

Εμπορικά κέντρα και χώροι στάθμευσης ξενοδοχείων στα Ηνωμένα Αραβικά Εμιράτα και τη Σαουδική Αραβία, όπου κυριαρχούν οι συνήθειες πληρωμής QR και το ντουλάπι 1620 mm χωράει κάτω από ένα τυπικό στέγαστρο.

Πάρκινγκ θερέτρου στην Ταϊλάνδη, το Βιετνάμ και την Ινδονησία, εξυπηρετώντας τουρίστες που φέρουν διαφορετική εφαρμογή σε κάθε ταξίδι.

Αποθήκες ελαφρού στόλου - φορτηγά παράδοσης και ταξί - όπου οι διαχειριστές εκδίδουν κάρτες RFID αντί να κυνηγούν αξιώσεις δαπανών οδηγού.

Δημοτικά οικόπεδα και στέγες σούπερ μάρκετ όπου ένα μηχάνημα πρέπει να ικανοποιεί μελλοντικά αυτοκίνητα Plug & Charge χωρίς ανταλλαγή υλικού.

Η ροή πληρωμής σε αντίστροφη γραμμή, βήμα προς βήμα

Η ροή της περιόδου σύνδεσης: το πρόγραμμα οδήγησης συνδέεται, επαληθεύει την ταυτότητα με κάρτα RFID, σάρωση εφαρμογής, πάτημα κάρτας ή χειραψία Plug & Charge και, στη συνέχεια, ο φορτιστής εκτελεί μια κλήση OCPP Authorize στο backend σας. Εάν η απάντηση είναι ναι, η ισχύς ανεβαίνει στην επιθυμητή τάση του οχήματος μέσα στο σταθερό ηλεκτρικό παράθυρο 300-1000 V και οι τιμές μετρητών πιέζονται μέχρι το StopTransaction να κλείσει την εγγραφή.

Ο οικισμός παραμένει καθαρός επειδή ο φορτιστής δεν τιμολογεί ποτέ μόνος του - το backend σας κάνει. Ορίζετε τιμολόγια ανά σύνδεσμο, ανά χρονικό παράθυρο ή ανά ομάδα χρηστών και η μονάδα αναφέρει απλώς τις μετρημένες kWh.

Δεν υπάρχει δικό σας λογισμικό; Συνδυάζεται με τις κύριες πλατφόρμες OCPP από το κουτί και οι μηχανικοί μας περπατούν την ομάδα IT σας στα χωράφια κατά τη θέση σε λειτουργία.

Πιστοποιητικά για το αρχείο και τι δοκιμάζουμε ανά παρτίδα

Πιστοποιητικά: CE, CB, TUV, UL και CCC - αντίγραφα συνδέονται με αυτό το μοντέλο κατόπιν αιτήματος.

Πριν από την αποστολή, κάθε μονάδα λειτουργεί 48 ώρες σε πλήρες φορτίο με καταγεγραμμένες θερμοκρασίες μονάδας και βύσματος.

Τα δείγματα του περιβλήματος τοποθετούνται σε θάλαμο ψεκασμού άλατος 96 ωρών και περνούν τους ελέγχους IP54. η ζώνη λειτουργίας είναι -25C έως +50C.

Η συμμόρφωση με το EN IEC 61851-1:2019 και το EN IEC 61851-23:2014 περικλείει τις 13 λειτουργίες ασφαλείας.

Η μέτρηση ελέγχεται με βαθμονόμηση σε ένα τυχαίο δείγμα κάθε παρτίδας, επομένως η τιμολόγηση αντιστοιχεί σε kWh.

Μέσα στην κατασκευή: 8 βήματα από το πηνίο στο κλουβί

Βήμα 1: Διάτρηση με CNC, κάμψη και κοπή με λέιζερ του χαλύβδινου περιβλήματος 1,5 mm σε γραμμές που μοιράζονται με τα ρομπότ FANUC.

Βήμα 2: Επικάλυψη σε σκόνη και σκλήρυνση. ένα δείγμα ψεκασμού αλατιού λαμβάνεται από την ίδια παρτίδα για επαλήθευση.

Βήμα 3: Στάδιο εισόδου εναλλασσόμενου ρεύματος και μονάδες ισχύος συνεχούς ρεύματος χτισμένες σε ξεχωριστές γραμμές - τα δύο δεν αναμειγνύονται ποτέ.

Βήμα 4: Εισερχόμενη επιθεώρηση στις μονάδες SiC, τις υποδοχές και το περίβλημα της συσκευής ανάγνωσης καρτών.

Βήμα 5: Καλωδίωση με ακροδέκτες ελεγχόμενης ροπής και στη συνέχεια οπτικό πέρασμα QC σε κάθε άρθρωση.

Βήμα 6: Εγγραφή 48 ωρών σε έξοδο καταγραφής περιβάλλοντος 40 C, αποτελεσματικότητα και σταθερότητα επικοινωνίας.

Βήμα 7: Flash υλικολογισμικού, δοκιμή OCPP 1.6j έναντι του διακομιστή μας και λειτουργικές δοκιμές και στις τέσσερις διαδρομές πληρωμής.

Βήμα 8: Συσκευασία, παλετοποίηση και φωτογραφική αναφορά πριν την αποστολή.

Οδηγός ταξινόμησης μεγεθών: Όταν αυτό το ντουλάπι 60 kW κερδίζει την αξία του

Επιλέξτε το AF-DC-60-Y-B-O-4-H όταν ο ιστότοπός σας αναμένει κυρίως ηλεκτρικά οχήματα επιβατών 400 V, οι συνεδρίες διάρκειας 30-60 λεπτών είναι αποδεκτές και ο κύριος πονοκέφαλος σας είναι να συλλέγετε χρήματα από οδηγούς που επισκέπτονται τα πόδια. Οι ιστότοποι λιανικής, φιλοξενίας και μικροί εμπορικοί χώροι ταιριάζουν σε αυτό το προφίλ και τέσσερις τρόποι πληρωμής αφαιρούν την πιο συνηθισμένη αιτία θανάτου μιας συνεδρίας.

Αυτό το προϊόν δεν είναι για εσάς εάν ο ιστότοπός σας διαθέτει ταξί 800 V που πρέπει να γυρίσουν σε λιγότερο από 20 λεπτά - μια μονάδα 120 kW ή 160 kW κερδίζει περισσότερα ανά θέση εκεί. Είναι επίσης η λάθος επιλογή για ένα καθαρά δίκτυο μόνο για εφαρμογές που δεν θα χρησιμοποιήσει ποτέ την υποδοχή τερματικού.

Ακόμα αποφασίζετε; Πείτε μας τη χώρα, το μείγμα οχημάτων και τον αγοραστή σας και θα σας προτείνουμε τη διαμόρφωση - συμπεριλαμβανομένης της αποστολής της συσκευής ανάγνωσης καρτών προεγκατεστημένη ή της αφαίρεσης της υποδοχής για το τερματικό σας.

Γιατί οι χειριστές παραγγέλνουν από εμάς και όχι από μεταπωλητή

Διαπραγματεύεστε με τον κατασκευαστή στο Yueqing, όχι με έναν μεσάζοντα που αναφέρει τον τιμοκατάλογο κάποιου άλλου.

OEM/ODM: το λογότυπό σας, το χρώμα σας, η εφαρμογή πληρωμών σας προδιαμορφωμένη - υλικό, λογισμικό και επωνυμία από ένα εργοστάσιο.

Οι τυπικές μονάδες αποστέλλονται σε 15-20 εργάσιμες ημέρες. Οι παρτίδες OEM προσθέτουν 7-10 ημέρες για έργα τέχνης και δοκιμές.

Δοκιμαστικές παραγγελίες από 1 μονάδα για νέες αγορές. τιμολόγηση σε επίπεδο κοντέινερ μόλις το μοντέλο αποδειχθεί.

Τα ανταλλακτικά διακινούνται από την DHL/FedEx με εγγύηση 2 ετών και τα απομακρυσμένα διαγνωστικά χρησιμοποιούν τον ίδιο σύνδεσμο OCPP που χρησιμοποιεί η χρέωση.

Συσκευασία, φόρτωση και η γραφική εργασία που συνοδεύει

Κάθε φορτιστής ταξιδεύει σε μια θήκη από κόντρα πλακέ με βάσεις αφρού γύρω από την οθόνη και την περιοχή της συσκευής ανάγνωσης καρτών. Το βάρος του ντουλαπιού είναι περίπου 300 κιλά. το κλουβί προσθέτει 60-80 κιλά και ένα 40HQ παίρνει 10-14 κιβώτια ανάλογα με τη διάταξη.

Στέλνουμε FOB Ningbo ή Σαγκάη από προεπιλογή. Μπορούν να κανονιστούν CIF, CFR και DDP. Ένα διάγραμμα παλετών πηγαίνει στον αποστολέα σας πριν από τη συσκευασία.

Το κιβώτιο περιέχει το εμπορικό τιμολόγιο, τη λίστα συσκευασίας, το πιστοποιητικό προέλευσης, τα αντίγραφα CE/TUV και τον οδηγό ενσωμάτωσης OCPP.

Εγγύηση, ανταλλακτικά και τα ψιλά γράμματα που πρέπει να διαβάσετε

Δύο χρόνια στη μονάδα. Σημειώστε ότι το τερματικό πληρωμών καλύπτεται επίσης - οι συσκευές ανάγνωσης καρτών είναι το μέρος που οι εταιρείες ενοποίησης υποθέτουν συχνότερα ότι αποκλείεται.

Τα ανταλλακτικά βγαίνουν από την DHL ή την FedEx εντός δύο ημερών από την επιβεβαιωμένη αξίωση. Η Ευρώπη τα βλέπει συνήθως σε 3-5 εργάσιμες ημέρες.

Οι παράμετροι υλικολογισμικού και OCPP ενημερώνονται εξ αποστάσεως μέσω της σύνδεσης δικτύου. Οι περισσότερες επιδιορθώσεις δεν χρειάζονται επίσκεψη στον ιστότοπο.

Θέση βίντεο σε λειτουργία για πρώτες εγκαταστάσεις: καλωδίωση, γείωση και σύζευξη υποστήριξης που ελέγχεται ζωντανά με τον τεχνικό σας.

Ετήσια συντήρηση: καθαρά φίλτρα αέρα δύο φορές το χρόνο, επαναφορά των ακροδεκτών εισόδου AC μία φορά το χρόνο, κρατήστε την περιοχή QR χωρίς αυτοκόλλητα.

Σημειώσεις πεδίου: Λάθος εναντίον Σωστά στη μηχανή

Λάθος: Τοποθέτηση του ντουλαπιού έτσι ώστε ο ακροδέκτης της κάρτας να βλέπει απευθείας τον απογευματινό ήλιο και, στη συνέχεια, κατηγορεί τον αναγνώστη. Δεξιά: τοποθετήστε το κάτω από ένα θόλο. Η οθόνη και το τερματικό παραμένουν ευανάγνωστα και δροσερά.

Λάθος: Κοινή χρήση του μετασχηματιστή τοποθεσίας με μηχανήματα συγκόλλησης και συμπιεστές. Σωστά: δώστε στον φορτιστή τον δικό του διακόπτη και διατηρήστε την είσοδο μέσα στο AC380V +-15%, το οποίο ανέχεται ο σχεδιασμός ευρείας εμβέλειας.

Λάθος: Αφήνοντας ένα αυτοκόλλητο πάνω από τον κωδικό QR. Δεξιά: ελέγχετε την περιοχή σάρωσης κάθε εβδομάδα - ένα νεκρό QR σκοτώνει περισσότερες συνεδρίες από ένα σπασμένο καλώδιο.

Λάθος: Τραβήξτε το βύσμα δικτύου επειδή μια ενημέρωση υλικολογισμικού απέτυχε. Σωστά: καλέστε μας πρώτα. Τα περισσότερα ζητήματα ενημέρωσης επανέρχονται σε λίγα λεπτά μέσω του συνδέσμου OCPP.

Λάθος: Υποθέτοντας ότι το Plug & Charge λειτουργεί σε κάθε EV. Σωστά: χρειάζεται ένα όχημα με δυνατότητα ISO 15118 και ένα ενεργοποιημένο backend. Το RFID και η κάρτα παραμένουν το καθολικό εναλλακτικό.

Τρεις αγοραστές, τρεις αγορές, πραγματικές ανατροφοδοτήσεις

Ένας λιανοπωλητής καυσίμων στην Κροατία αντικατέστησε τρεις φορτιστές μόνο για εφαρμογές με μονάδες AF-DC-60-Y-B-O-4-H σε δύο προαύλιους αυτοκινητόδρομους τον Μάρτιο του 2025. Οι πληρωμές με κάρτες αυξήθηκαν από το μηδέν στο 40% των περιόδων σύνδεσης μέσα σε ένα μήνα και ο λογιστής του τραβάει αναφορές διακανονισμού από το backend αντί να ταιριάζει με υπολογιστικά φύλλα. Το παράπονό τους: η οθόνη 7" συλλέγει τα δακτυλικά αποτυπώματα γρήγορα το καλοκαίρι.

Ένας ξενοδοχειακός όμιλος στο Ντουμπάι εγκατέστησε οκτώ μονάδες σε δύο ακίνητα, βασιζόμενος κυρίως στην πληρωμή QR. Η ρεσεψιόν βρήκε τις κάρτες RFID χρήσιμες για τα οχήματα του προσωπικού. Ο επόπτης συντήρησης σημειώνει ότι το ντουλάπι είναι βαρύ για επανατοποθέτηση - σχεδιάστε τη θέση πριν χυθεί το σκυρόδεμα.

Ένας συνεταιρισμός ταξί στη Μαλαισία διαθέτει έξι μονάδες στην αποθήκη του με κάρτες στόλου RFID. Η μέση περίοδος σύνδεσης είναι 42 λεπτά σε ταξί 400 V και η συμφωνία των εσόδων έγινε από εβδομαδιαία σε πραγματικό χρόνο. Το παράπονο: οι οδηγοί βρήκαν το ηχητικό σήμα λήξης της συνεδρίας πολύ δυνατό τη νύχτα, το οποίο ο χειριστής κατέβασε από το πίσω μέρος.

FAQ

Ε: Μπορεί αυτός ο φορτιστής να δέχεται πληρωμές με κάρτα σε κάθε ευρωπαϊκή χώρα;

Α: Το γραφείο αποδέχεται τα τυπικά τερματικά πληρωμών που χρησιμοποιούνται στα δίκτυα της ΕΕ. η συμμόρφωση με τους τοπικούς κανόνες (π.χ. ο νόμος της Γερμανίας για τη βαθμονόμηση) εξαρτάται από το τερματικό και τον αγοραστή που συνδέετε μαζί του. Σας βοηθάμε να επιλέξετε ένα συμβατό μοντέλο.

Ε: Το Plug & Charge λειτουργεί εκτός συσκευασίας;

Α: Το υλικό υποστηρίζει το ISO 15118, αλλά το Plug & Charge χρειάζεται επίσης ένα ενεργοποιημένο πιστοποιητικό σύμβασης στο backend σας και ένα συμβατό όχημα. Δοκιμάζουμε τη χειραψία στον φορτιστή του εργαστηρίου μας πριν την αποστολή.

Ε: Πώς μπορώ να το συνδέσω με την υπάρχουσα πλατφόρμα OCPP μου;

Α: Ορίστε τη διεύθυνση URL του διακομιστή και τα διαπιστευτήρια στις ρυθμίσεις οθόνης 7" ή μέσω του εργαλείου ιστού μας. Ο φορτιστής υποστηρίζει OCPP 1.6j μέσω Ethernet, 4G ή WiFi. Οι περισσότερες πλατφόρμες το αναγνωρίζουν μέσα σε λίγα λεπτά.

Ε: Μπορούν οι οδηγοί να πληρώσουν με τοπικές εφαρμογές QR όπως το STC Pay ή το GCash;

Α: Ναι - Οι πληρωμές QR επεξεργάζονται από την πύλη πληρωμής σας. ο φορτιστής εμφανίζει τον κωδικό QR που δημιουργεί ο πάροχος σας. Διαμορφώνουμε το τελικό σημείο της πύλης με την ομάδα σας.

Ε: Τι γίνεται αν μια περίοδος σύνδεσης αποτύχει στο βήμα πληρωμής;

Α: Ο φορτιστής καταγράφει τον κωδικό προσπάθειας ελέγχου και αποτυχίας. Οι περισσότερες αποτυχίες είναι μια κάρτα RFID που έχει λήξει ή ένα QR με κακή φωτογραφία - και τα δύο ορατά στο αρχείο καταγραφής συναλλαγών.

Ε: Είναι 60 kW αρκετά για μια πολυσύχναστη τοποθεσία;

Α: Για τοποθεσίες λιανικής και ξενοδοχείων με συνεδρίες 30-60 λεπτών, ναι. Εάν αναμένετε ουρές αιχμής πάνω από 8-10 αυτοκίνητα την ημέρα ανά κόλπο, σκεφτείτε ένα μοντέλο υψηλότερης ισχύος ή μια δεύτερη μονάδα.

Ε: Προσφέρετε αυτό το μοντέλο με προσαρμοσμένα χρώματα ή λογότυπα;

Α: Ναι, η επωνυμία OEM είναι στάνταρ - το χρώμα της πούδρας, το λογότυπο και το όνομα της εφαρμογής μπορούν να προσαρμοστούν. Ο χρόνος παράδοσης προσθέτει περίπου 7-10 εργάσιμες ημέρες.

Ε: Ποια είναι η ελάχιστη παραγγελία για εργοστασιακή τιμολόγηση;

Α: Οι δοκιμαστικές παραγγελίες ξεκινούν από 1 μονάδα σε τυπική τιμολόγηση. παραγγελίες σε ποσότητα κοντέινερ (10+ μονάδες) ξεκλειδώνουν τις τιμές χονδρικής. Ζητήστε τον τρέχοντα τιμοκατάλογο.
