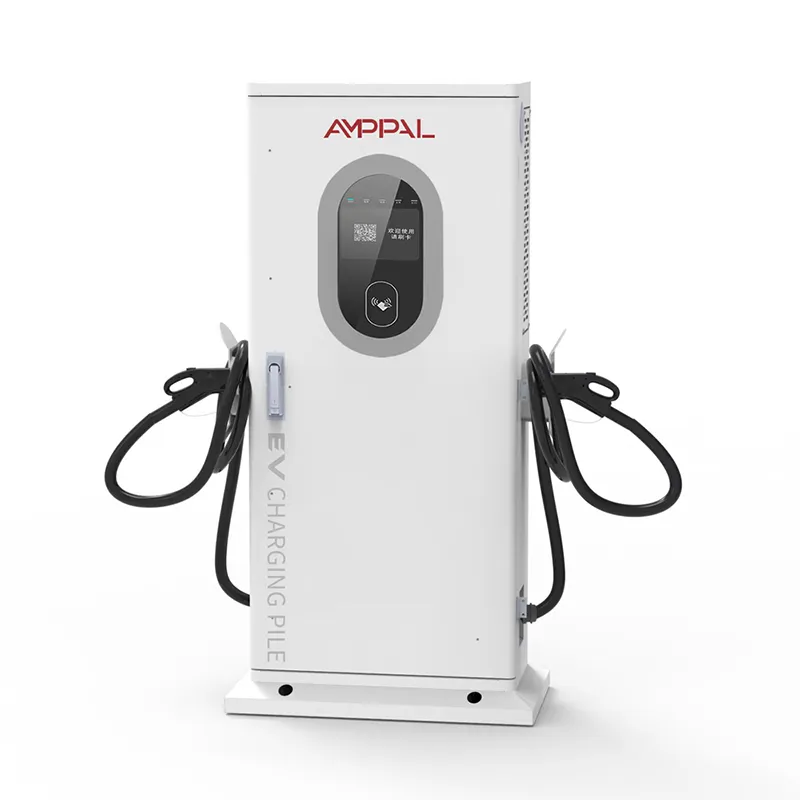

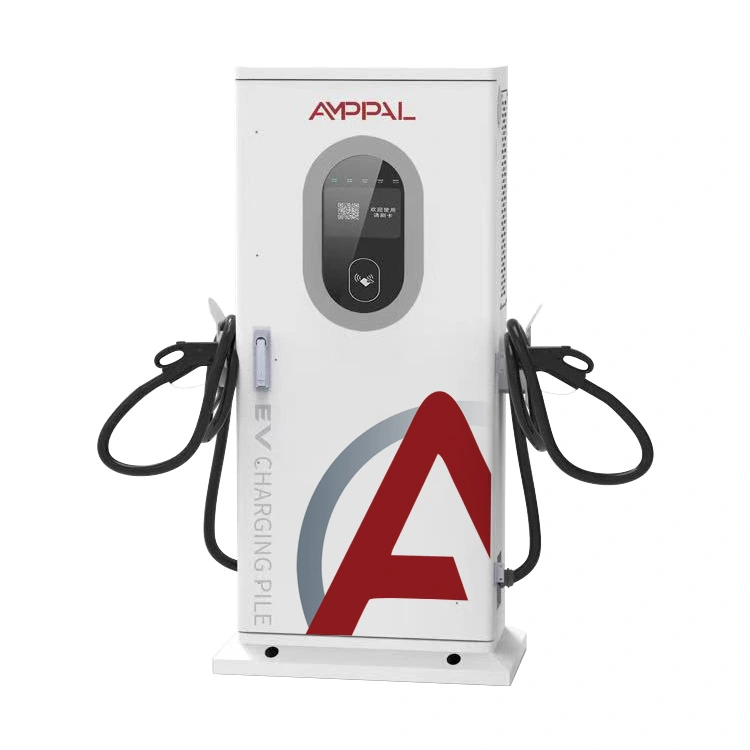

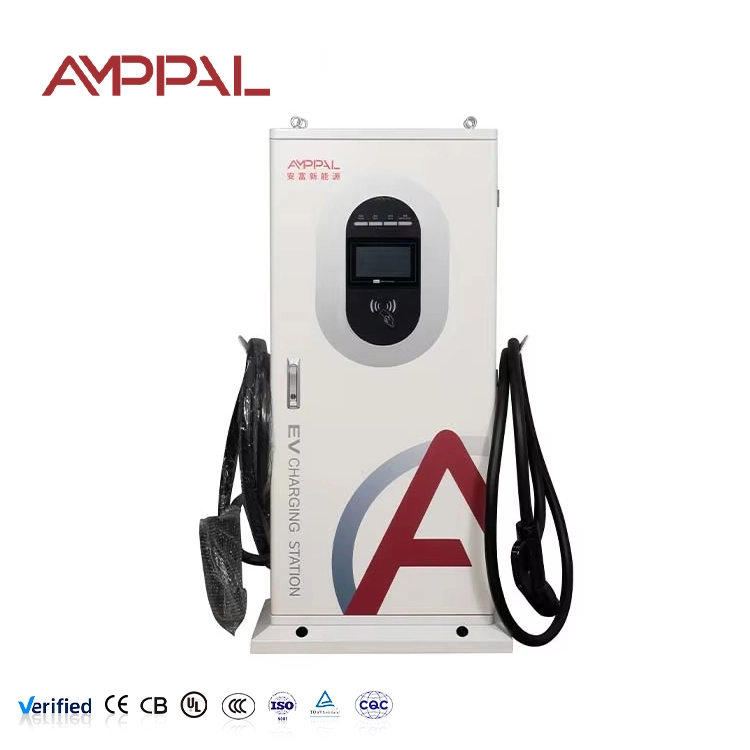

Γρήγορος φορτιστής DC EV All-in-One 60 kW για εμπορικούς στόλους

Τι είναι αυτός ο φορτιστής και τι ζητά από το πλέγμα σας

Πριν αγοράσετε έναν φορτιστή 60 kW, το ερώτημα είναι σπάνια εάν μπορεί να φορτίσει ένα αυτοκίνητο - είναι τι θα κάνει στον μετασχηματιστή σας, το ισοζύγιο φάσης και τη φόρτιση ζήτησης. Ο AF-DC-060-Y-B-O-3/4/5-H είναι ένας επιδαπέδιος ενσωματωμένος γρήγορος φορτιστής DC μεγέθους 1517 x 650 x 300 mm συμπεριλαμβανομένης της βάσης, που παρέχει 60 kW σε 200-1000 VDC έως και 133A από μία είσοδο AC3385% +/-phase180V%.

Σε πλήρες φορτίο αντλεί περίπου 90A ανά φάση - ο ακριβής αριθμός εξαρτάται από την τοπική τάση και τον συντελεστή ισχύος σας. Αυτός ο αριθμός, φορές πόσες μονάδες εκτελούνται ταυτόχρονα, είναι η πραγματική προδιαγραφή του έργου σας.

Γιατί οι Site Planners επιλέγουν αυτήν τη μονάδα 60 kW

Διαχειρίσιμη όρεξη: περίπου 90Α ανά φάση σημαίνει ότι μια μονάδα ταιριάζει συχνά σε μια υπάρχουσα υπηρεσία 100Α, διατηρώντας τα έργα πολιτικού σκοπού μικρά.

Το μέγιστο ρεύμα εξόδου 133A φτάνει τα φορτηγά και τα ελαφρά φορτηγά, όχι μόνο τα αυτοκίνητα - η τρέχουσα εμβέλεια είναι αυτή που κάνει τα 60 kW να αισθάνονται γρήγορα για μεγαλύτερα οχήματα.

OCPP 1.6/2.0 με άγκιστρα διαχείρισης φορτίου: ένας ελεγκτής τοποθεσίας περιορίζει τη συνολική ισχύ του ιστότοπου και τις μονάδες ακολουθίας - πώς συμπιέζεις έξι φορτιστές σε έναν μετασχηματιστή μεγέθους τεσσάρων.

95% μέγιστη απόδοση σημαίνει ότι λιγότερη αγορασμένη ενέργεια μετατρέπεται σε θερμότητα ντουλαπιού και περισσότερη φθάνει στην μπαταρία.

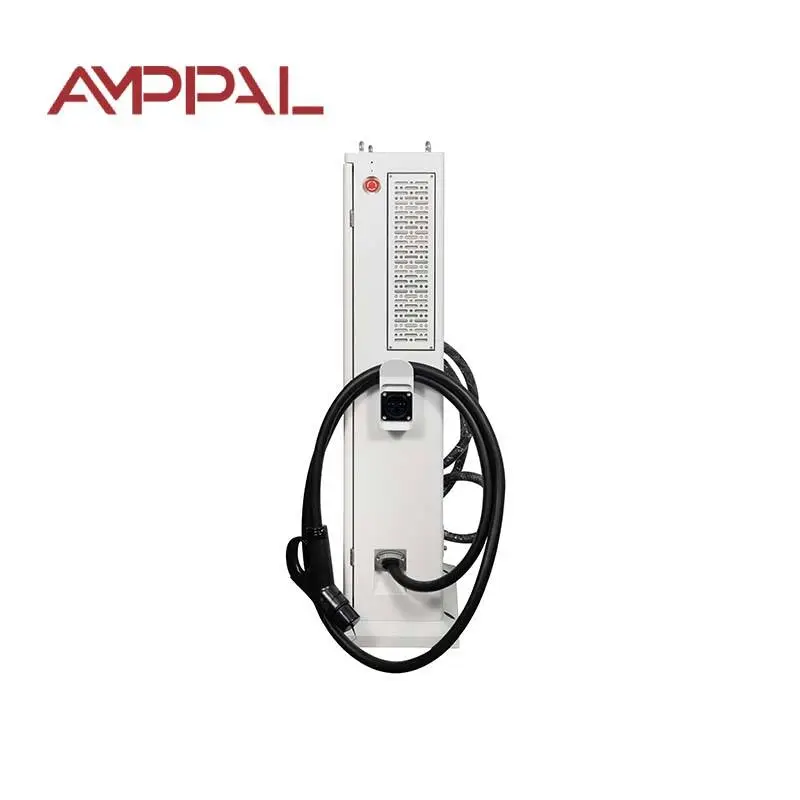

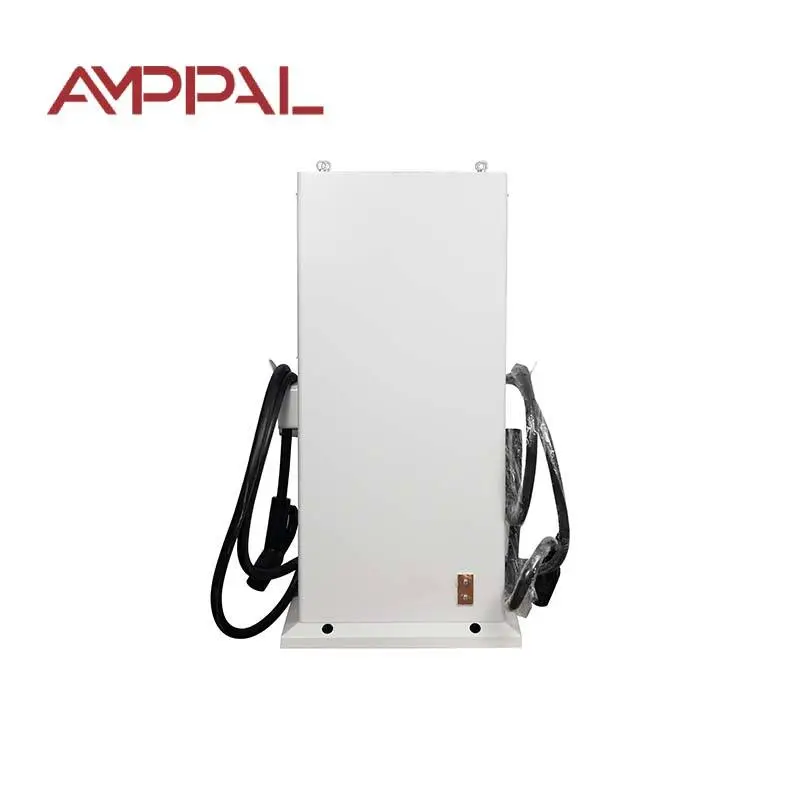

Μια λεπτή κολόνα 1517 x 650 x 300 mm - έξι μονάδες ευθυγραμμίζονται στον τοίχο του προαύλιου χώρου χωρίς να κυριαρχούν στο χώρο.

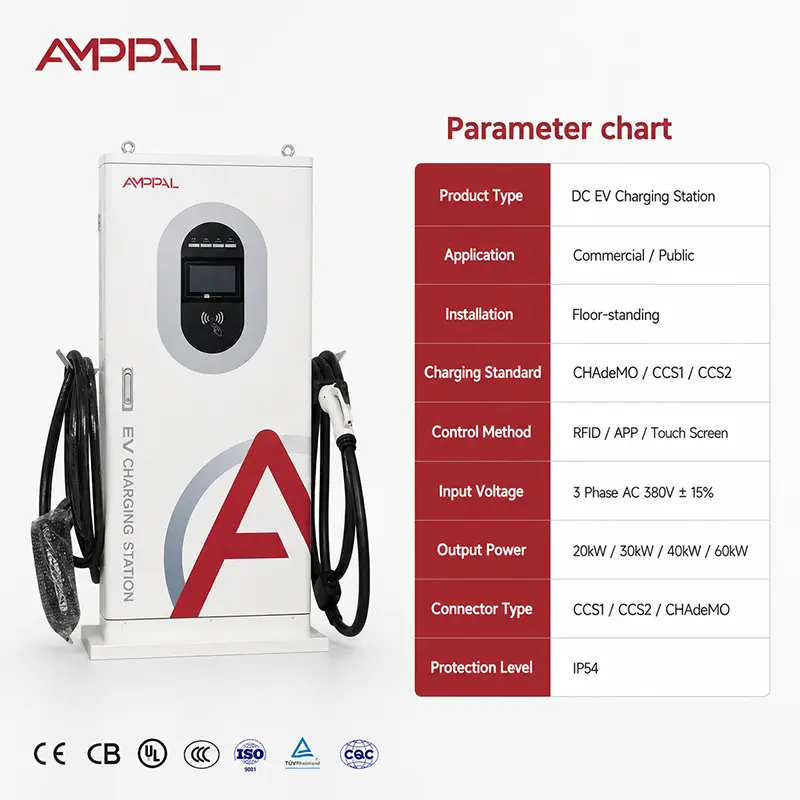

Τεχνικές προδιαγραφές - 60kW, AF-DC-060-Y-B-O-3/4/5-H

Πέντε τοποθεσίες όπου τα 60 kW κερδίζουν τη διατήρησή τους

Περιοχές εξυπηρέτησης εθνικών οδών: οι συνεδρίες 20-40 λεπτών ταιριάζουν σε 60 kW και δύο μονάδες ανά κατεύθυνση διατηρούν τις ουρές σε κίνηση χωρίς δέσμευση δικτύου 120 kW.

Κόμβοι ταξί και ιππασίας: Τα 60 kW γυρίζουν ένα ταξί σε περίπου ένα διάλειμμα για καφέ και το 133Α βοηθά τα μεγαλύτερα φορτηγά με e-hailing.

Αποθήκες logistics με φορτηγά παράδοσης: ανανεώσεις μεταξύ βάρδιων στα 60 kW χειρίζονται μπαταρίες 30-60 kWh.

Προαύλιοι πολλαπλών μονάδων που κλιμακώνονται από πιλοτική σε πλήρη κατασκευή: ξεκινήστε με δύο, προσθέστε ζεύγη καθώς αυξάνεται η χρήση - το ίδιο μοντέλο, τα ίδια μαθηματικά πλέγματος.

Υβριδικές τοποθεσίες αποθήκευσης ηλιακής ενέργειας και αποθήκευσης: ο φορτιστής παίρνει 60 kW κατά τη διάρκεια του ηλιακού παραθύρου και γκάζι τη νύχτα μέσω της διαχείρισης φορτίου.

Πώς μιλά η μονάδα στο πλέγμα σας

Η βαθμίδα εισόδου είναι τριφασικός ανορθωτής με διόρθωση ενεργού συντελεστή ισχύος, επομένως η λήψη ρεύματος παραμένει κοντά στην ιδανική γραμμή: 60.000 W διαιρούμενο με 380 V, ρίζα τρία, απόδοση και συντελεστής ισχύος - περίπου 90A ανά φάση στην πράξη. Κρατήστε αυτόν τον αριθμό για την εφαρμογή βοηθητικού προγράμματος και τον έλεγχο του διακόπτη.

Η έξοδος ελέγχεται ανά όχημα: η μονάδα διαπραγματεύεται την τάση με το BMS και ρυθμίζει το ρεύμα μέχρι τα 133A καθώς το δέχεται η μπαταρία. Οι καμπύλες φόρτισης ισοπεδώνονται κοντά στην κορυφή, έτσι δύο αυτοκίνητα που τελειώνουν μαζί τραβούν λιγότερο από 60 kW το καθένα - η πραγματική ζήτηση είναι συνήθως κάτω από το άθροισμα της πινακίδας, γεγονός που καθιστά θεμιτούς τους παράγοντες ταυτόχρονου.

Για τοποθεσίες πολλών μονάδων, η σύνδεση OCPP έχει μεγαλύτερη σημασία από το υλικό: ένας ελεγκτής ορίζει ένα όριο τοποθεσίας - ας πούμε 240 kW σε έξι μονάδες - και οι μονάδες το μοιράζονται δυναμικά. Αυτό μπορεί να μειώσει τον μετασχηματιστή σας κατά ένα βήμα και να φορτίσει τη ζήτηση με αυτόν.

Αποδεικτικά Συμμόρφωσης & Εργοστασιακές Δοκιμές

Σετ συμμόρφωσης: CE και TUV για την Ευρώπη, CB για διεθνείς διαγωνισμούς, CCC στο σπίτι, UL κατόπιν αιτήματος για έργα των ΗΠΑ.

Ο έλεγχος σκόνης και πιτσιλίσματος IP54 γίνεται στον θάλαμό μας. η βαθμολογία είναι δοκιμασμένη, δεν μαντεύεται.

Ένα δείγμα ψεκασμού αλατιού 96 ωρών από κάθε παρτίδα παραγωγής προστατεύει τις παράκτιες και βιομηχανικές εγκαταστάσεις από αστοχίες επίστρωσης.

Κάθε μονάδα ολοκληρώνει μια 24ωρη καύση πλήρους φορτίου στους 40 C. απόδοση κάτω από 94% σημαίνει επανεπεξεργασία, όχι αποστολή.

Ο μετρητής DC είναι βαθμονομημένος με βάση μια ανιχνεύσιμη αναφορά. το πιστοποιητικό αποστέλλεται με τη μονάδα.

Μέσα στο εργοστάσιο: Πώς συναρμολογείται μια μονάδα 60 kW

Το φύλλο χάλυβα τρυπιέται, κόβεται και διπλώνεται με μηχανές CNC και κόφτες λέιζερ και στη συνέχεια επικαλύπτεται με σκόνη.

Τα δείγματα ψεκασμού αλατιού αφαιρούνται από την παρτίδα και δοκιμάζονται 96 ώρες πριν από την έναρξη της συναρμολόγησης.

Το τμήμα εισόδου εναλλασσόμενου ρεύματος και η στοίβα DC 60 kW είναι χτισμένα σε ξεχωριστές γραμμές με εργαλεία ελεγχόμενης ροπής.

Η πλακέτα ελέγχου, ο μετρητής DC και η μονάδα επικοινωνίας OCPP 1.6/2.0 συνδέονται με ένα τεκμηριωμένο χρονοδιάγραμμα.

Το υλικολογισμικό αναβοσβήνει. η πλήρης διαδρομή εξόδου 133A επαληθεύεται έναντι ηλεκτρονικού φορτίου και όχι μπαταρίας.

Οι εργασίες κρύου και θερμικού θαλάμου προηγούνται της 24ωρης καύσης πλήρους φορτίου στους 40 C.

Οι φλάντζες, οι στυπιοθλίπτες και τα στεγανοποιητικά της πόρτας IP54 επιθεωρούνται. Ακολουθεί ψεκασμός νερού έξι κατευθύνσεων.

Εκδόθηκε πιστοποιητικό βαθμονόμησης, μονάδα σε κιβώτιο.

Οδηγός σχεδιασμού τοποθεσίας: Από 2 μονάδες έως 6

Ξεκινήστε με τον μετασχηματιστή. Δύο μονάδες σε πλήρες φορτίο χρειάζονται περίπου 180A ανά φάση συνδυαστικά - συνήθως ένας μετασχηματιστής 100 kVA με χώρο κεφαλής ή μια υπάρχουσα υπηρεσία εάν ο ιστότοπός σας έχει ήδη τριφασική χωρητικότητα. Τέσσερις μονάδες: περίπου 360A ανά φάση, που σας ωθεί σε έναν μετασχηματιστή 160-200 kVA.

Μην κάνετε μέγεθος για την αριθμητική πινακίδα. Ένας συντελεστής ταυτόχρονης απόδοσης 0,6-0,8 είναι ρεαλιστικός επειδή οι συνεδρίες κλιμακώνονται φυσικά. Η διαχείριση φορτίου σάς επιτρέπει να σχεδιάζετε πιο κοντά στην πραγματική κορυφή. Το ισοζύγιο φάσης έχει επίσης σημασία: προσθέστε μονάδες μία κάθε φορά και εναλλάξτε τις φάσεις, ώστε ο ιστότοπος να παραμένει ισορροπημένος - ένας μη ισορροπημένος ιστότοπος πληρώνει υψηλότερες απώλειες και επιστρέφει ενοχλητικά σφάλματα.

Τέλος, η χρέωση ζήτησης: οι επιχειρήσεις κοινής ωφέλειας χρεώνουν ξεχωριστά την υψηλότερη αιχμή των 15 λεπτών του μήνα. Έξι μονάδες που τραβούν 360 kW για ένα παράθυρο κοστίζουν πραγματικά χρήματα μηνιαίως, όχι μία φορά. Η ηλιακή ενέργεια κατά τη διάρκεια του παραθύρου φόρτισης και ένα μέτριο buffer μπαταρίας ξυρίζουν αυτή την κορυφή. ο σύνδεσμος OCPP είναι αυτός που επιτρέπει στον ελεγκτή να το κάνει αυτόματα.

Γιατί οι εισαγωγείς βάζουν το AMPPAL στη σύντομη λίστα τους

Οι παραγγελίες δειγμάτων αποστέλλονται εντός 3-5 εργάσιμων ημερών. Οι αποστολές εμπορευματοκιβωτίων φεύγουν 15-20 εργάσιμες ημέρες μετά την επιβεβαίωση της παραγγελίας.

Όχι ελάχιστα πέρα ​​από μία μονάδα δείγματος. Η τιμολόγηση όγκου ξεκινά από 10 και τα μοντέλα 30/40/60 kW μπορούν να ταξιδεύουν σε ένα κοντέινερ.

Προσαρμογή: το λογότυπό σας, το χρώμα της βαφής σας, η εφαρμογή πληρωμής σας, οι ετικέτες σας.

Παρέχουμε το τιμολόγιο, τη λίστα συσκευασίας, τα πιστοποιητικά CE/TUV, τις εκθέσεις δοκιμών και ένα πιστοποιητικό προέλευσης με κάθε αποστολή.

Το ιστορικό που μπορείτε να ελέγξετε: 1 εκατομμύριο+ μονάδες από το 2014, 200+ σταθμοί που λειτουργούν από την ίδια την AMPPAL και 500 υγρόψυκτες μονάδες στο έργο πράσινου υδρογόνου NEOM στη Σαουδική Αραβία.

Όροι συσκευασίας και φορτίου εξαγωγής

Κάθε κιβώτιο καταλαμβάνει μία θέση παλέτας: ένα ξύλινο πλαίσιο σε μια βάση τεσσάρων κατευθύνσεων, φραγμένο με αφρό στο ίχνος και τυλιγμένο με υγρασία για το πόδι του ωκεανού. Το καλώδιο φόρτισης είναι κουλουριασμένο και δεμένο, ώστε ο σύνδεσμος να στηρίζεται προστατευμένος.

Περίπου δέκα κιβώτια ταιριάζουν σε ένα δοχείο 20 ποδιών, περίπου 24 σε έναν κύβο ύψους 40 ποδιών αναμεμειγμένο με μοντέλα επιτοίχια. Κάθε αποστολή φωτογραφίζεται κατά τη φόρτωση.

Παραθέτουμε τις επιλογές EXW Yueqing, FOB Ningbo και CIF-to-port. Οι μεταφορείς στο Ningbo γνωρίζουν καλά τα κιβώτια AMPPAL.

Εξυπηρέτηση & Υποστήριξη Μετά την Παράδοση

Κάθε μονάδα φέρει εγγύηση δύο ετών. Σε μια τοποθεσία έξι μονάδων συνιστούμε να κρατάτε μια εφεδρική μονάδα τοπικά αντί να βασίζεστε στην αεροπορική μεταφορά κάθε φορά που κάτι αποτυγχάνει.

Ανταλλακτικά 8+ ετών: οθόνες, συγκροτήματα όπλων, ανεμιστήρες, φίλτρα, πλακέτες ελέγχου - τα περισσότερα φτάνουν μέσα σε μια εβδομάδα.

Απομακρυσμένες ενημερώσεις υλικολογισμικού και υποστήριξη διαμόρφωσης OCPP 1.6/2.0 μέσω email ή WhatsApp με απάντηση την ίδια ημέρα.

Περιλαμβάνεται βοήθεια σχετικά με τον προγραμματισμό τοποθεσίας: οι μηχανικοί μας εξετάζουν το μέγεθος του μετασχηματιστή, το χρονοδιάγραμμα καλωδίων και το σχέδιο φάσης πριν παραγγείλετε πολλαπλούς.

Ετήσια λίστα ελέγχου σέρβις: καθαρισμός φίλτρου κάθε 1-3 μήνες, συνδέσεις ροπής ετησίως, τριμηνιαία ανασκόπηση των ρυθμίσεων διαχείρισης φορτίου.

Παγίδες εγκατάστασης (Λάθος / Σωστό)

Λάθος: η υπόθεση περιστροφής φάσης δεν έχει σημασία επειδή η μονάδα διορθώνεται μόνη της. Δεξιά: επαληθεύστε την περιστροφή L1-L2-L3 πριν ενεργοποιήσετε. Η αντίστροφη περιστροφή προκαλεί βλάβη στη μονάδα και μπορεί να βλάψει τη βαθμίδα εισόδου.

Λάθος: σύνδεση όλων των νέων μονάδων στην ίδια φάση για να διατηρείται η καλωδίωση απλή. Δεξιά: διανομή μονάδων σε φάσεις. μια ισορροπημένη τοποθεσία αποφεύγει τα ταξίδια όχλησης και πληρώνει μικρότερες απώλειες.

Λάθος: διαστασιολόγηση του καλωδίου τροφοδοσίας ακριβώς στην τιμή του διακόπτη. Δεξιά: επιτρέψτε την πτώση τάσης κατά τη διάρκεια λειτουργίας - κάτω από AC380V +/- 15% στους ακροδέκτες, η μονάδα μειώνεται ή παρουσιάζει σφάλματα.

Λάθος: λειτουργία του φορτιστή από φορητή γεννήτρια κατά τη διάρκεια εργασιών στο δίκτυο. Δεξιά: χρησιμοποιήστε σταθερή τριφασική παροχή. Η μετατόπιση συχνότητας της γεννήτριας προκαλεί σύγχυση στις προστασίες εισόδου.

Λάθος: ενεργοποίηση και των έξι μονάδων χωρίς καπάκι τοποθεσίας. Δεξιά: ρυθμίστε το καπάκι διαχείρισης φορτίου OCPP στην πραγματική χωρητικότητα του μετασχηματιστή - αυτή είναι η διαφορά μεταξύ ενός μετασχηματιστή 200 kVA και ενός μετασχηματιστή 400 kVA.

Αναφορές κατόχων ιστότοπου

Ένας χειριστής logistics στο Selangor της Μαλαισίας (Ιούλιος 2025) ξεκίνησε με δύο μονάδες σε υπηρεσία 100 kVA για τα φορτηγά παράδοσης. Λέει ότι η έξοδος 133Α φορτίζει τα φορτηγά του 60 kWh σε περίπου μία ώρα μεταξύ των διαδρομών - και το καπάκι διαχείρισης φορτίου δεν σήμαινε καμία αναβάθμιση του μετασχηματιστή. Το παράπονό του: η αρχική ρύθμιση του OCPP με το backend τρίτου μέρους χρειάστηκε δύο συνεδρίες υποστήριξης για να εξομαλυνθεί. Τώρα διαμορφώνουμε εκ των προτέρων το backend στο εργοστάσιο κατόπιν αιτήματος.

Ένας χειριστής περιοχής εξυπηρέτησης στη Σαραγόσα της Ισπανίας (Οκτώβριος 2025) λειτουργεί τέσσερις μονάδες σε μια στάση αυτοκινητόδρομου και παρακολούθησε τη χρέωση της ζήτησης να μειώνεται κατά 23% αφού οι μηχανικοί μας έθεσαν ανώτατο όριο εγκατάστασης 240 kW. Το άγχος του: τον πρώτο μήνα άφησε και τις τέσσερις στο Auto και δύο μονάδες ολοκλήρωσαν στο ίδιο παράθυρο 15 λεπτών, κορυφώνοντας την κορύφωση - οι συγκλονιστικές ρυθμίσεις το διόρθωσαν.

Ένας προγραμματιστής τοποθεσίας στο Μοντερέι του Μεξικού (Φεβρουάριος 2026) σχεδίασε ένα προαύλιο έξι μονάδων με μετασχηματιστή 300 kVA και ηλιακό. Τα σχόλιά του μετά από τρεις μήνες: το φύλλο εργασίας του ισοζυγίου φάσης έσωσε μια νέα εργασία - ο πρώτος του ηλεκτρολόγος είχε βάλει τρεις μονάδες σε μια φάση. Η σημείωση του: ο χρόνος εκκίνησης της οθόνης αφής των περίπου 20 δευτερολέπτων φαίνεται μεγάλος σε μια ουρά. μια ενημέρωση υλικολογισμικού το μειώνει σε λιγότερο από 10.

Συχνές ερωτήσεις - Σχεδιασμός πλέγματος, μετασχηματιστή & πολλαπλών μονάδων

Ε: Πόσο ρεύμα αντλεί μια μονάδα 60 kW από το δίκτυο;

Α: Περίπου 90A ανά φάση σε πλήρες φορτίο, ανάλογα με την τοπική τάση και τον συντελεστή ισχύος σας. Η ακριβής εικόνα αναγράφεται στην πινακίδα και στο εγχειρίδιο εγκατάστασης.

Ε: Μπορώ να λειτουργήσω μια μονάδα 60 kW σε μια υπάρχουσα τριφασική υπηρεσία 100Α;

Α: Συχνά ναι, αν δεν μοιράζεται τίποτα σοβαρό ότι η υπηρεσία και η λειτουργία είναι αρκετά σύντομη ώστε να αποφευχθεί η πτώση τάσης. ζητήστε από έναν ηλεκτρολόγο να ελέγξει πρώτα την πλεονάζουσα χωρητικότητα.

Ε: Πόσες μονάδες 60 kW μπορεί να υποστηρίξει ένας μετασχηματιστής 200 kVA;

Α: Περίπου τέσσερις σε πλήρες ταυτόχρονο φορτίο ή πέντε έως έξι με ανώτατο όριο διαχείρισης φορτίου περίπου 240-260 kW και ρεαλιστική συντριβή.

Ε: Τι είναι η χρέωση ζήτησης και πώς με χτυπάει;

Α: Οι επιχειρήσεις κοινής ωφέλειας χρεώνουν ξεχωριστά την υψηλότερη μέση ζήτηση 15 λεπτών του μήνα. έξι μονάδες που τραβούν 360 kW για ένα παράθυρο σας κοστίζουν μηνιαία. Καπάκια τοποθεσίας, τρεμούλιασμα και ηλιακή/μπαταρία το ξυρίζουν.

Ε: Ο φορτιστής υποστηρίζει τη διαχείριση φορτίου με άλλες μάρκες;

Α: Μέσω του OCPP 1.6/2.0 οι μονάδες ακούν έναν ελεγκτή τοποθεσίας. Οι στόλοι μικτής επωνυμίας λειτουργούν εάν ο ελεγκτής μιλάει OCPP σε όλους.

Ε: Μπορώ να προσθέσω μονάδες αργότερα χωρίς να επαναλάβω τον ηλεκτρικό σχεδιασμό;

Α: Σχεδιάστε το πρόγραμμα μετασχηματιστή και καλωδίων για την τελική καταμέτρηση από την πρώτη μέρα. Η προσθήκη μονάδων αργότερα είναι μια μηχανική εγκατάσταση συν μια αλλαγή ελεγκτή.

Ε: Λειτουργεί αυτή η μονάδα με ηλιακό ηλιακό και μπαταρίες;

Α: Ναι - χρεώνει από ό,τι παρέχει ο ιστότοπος και το OCPP επιτρέπει στον ελεγκτή να δώσει προτεραιότητα στην αντλία ηλιακού και καπακιού δικτύου σε παράθυρα τιμολόγησης αιχμής.

Ε: Γιατί η έξοδος 133A όταν η μονάδα είναι μόνο 60 kW;

Α: Επειδή η τάση εξόδου ποικίλλει 200-1000VDC. στα 450V ένας φορτιστής 60kW χρειάζεται περίπου 133Α. Αυτή η τρέχουσα βαθμολογία είναι που το κάνει γρήγορο για οχήματα κατηγορίας 400V.
