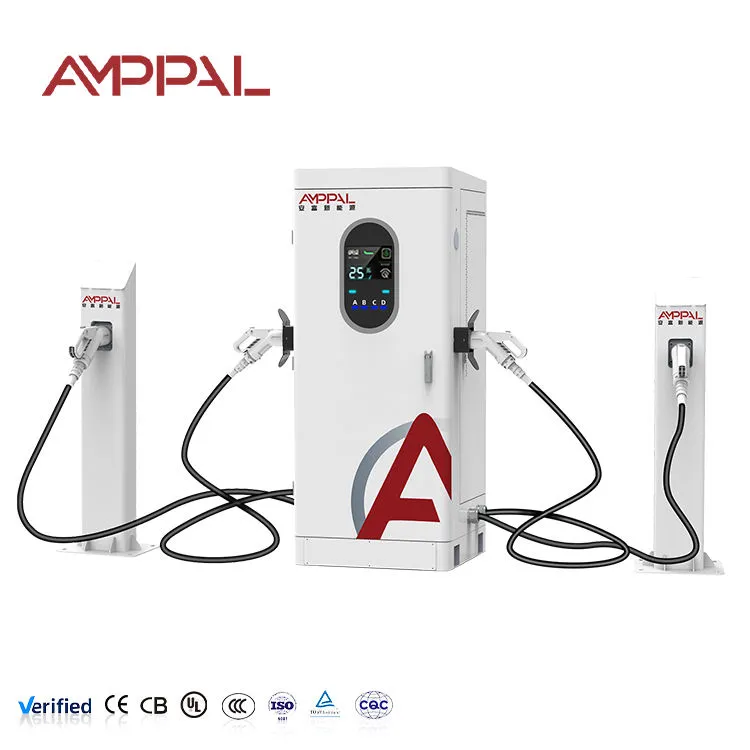

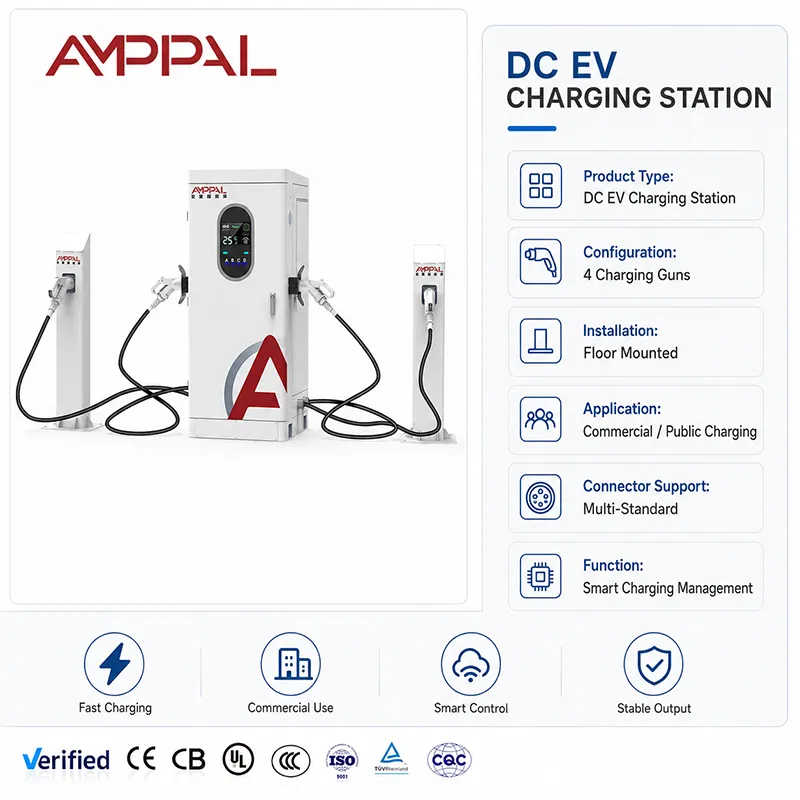

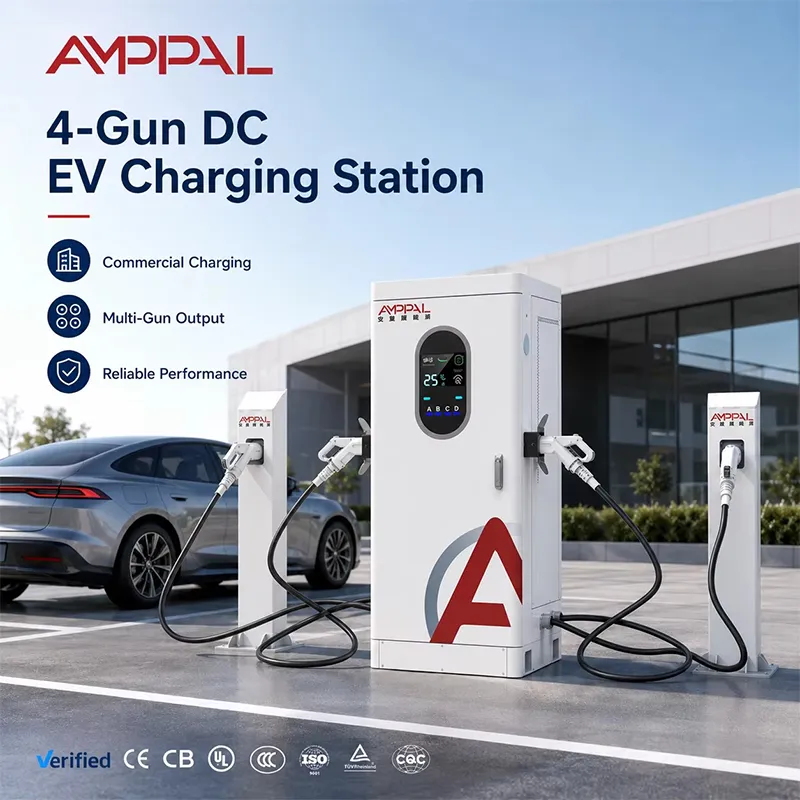

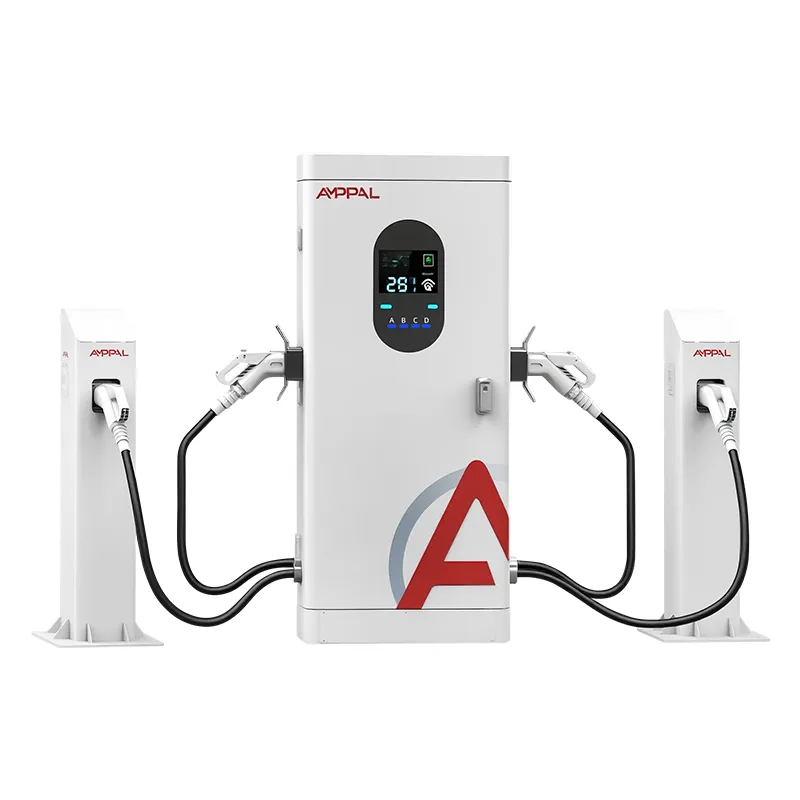

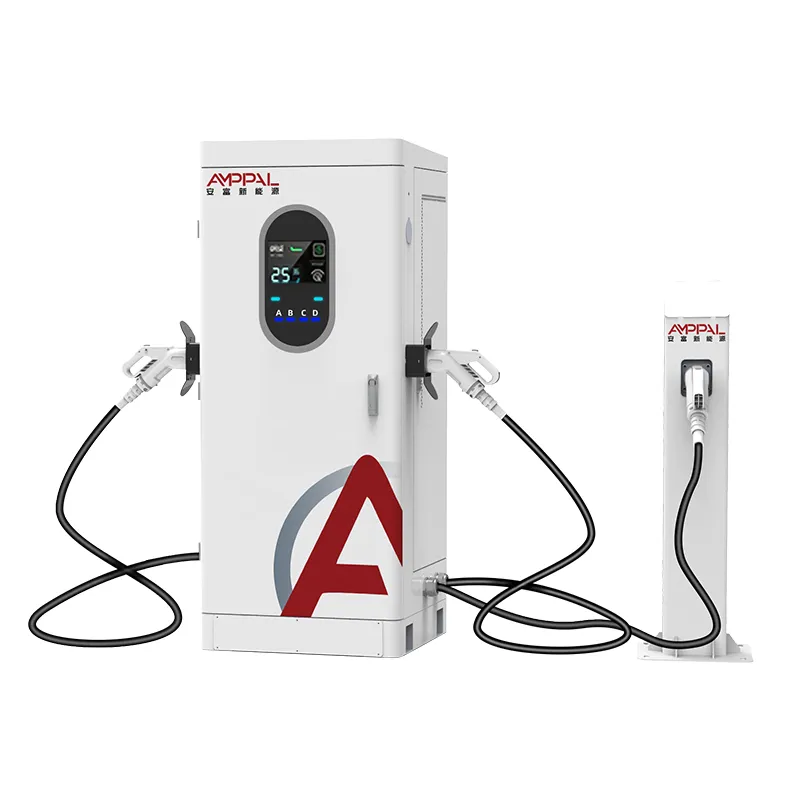

Σταθμός φόρτισης DC Fast EV πολλαπλών συνδέσμων 160 kW για εμπορικούς στόλους

Τι 160 kW διαδίδονται σε τέσσερα όπλα σας αγοράζει

Οι περισσότεροι κατασκευαστές πρατηρίων ξεκινούν με τη λάθος ερώτηση: "πόσο μεγάλος είναι ο φορτιστής;" αντί για "πόσα οχήματα την ημέρα πρέπει να εξυπηρετεί;" Αυτή η σελίδα κάνει την αριθμητική που θα έκανε ένας τραπεζίτης πριν υπογράψει. Το AF-DC-160-Y-D-Z-4-H είναι ένα ενσωματωμένο ντουλάπι DC με τέσσερα πυροβόλα — 160 kW απόδοσης, θέσεις A/B/C/D, μία είσοδος 380 V — και ολόκληρο το οικονομικό επιχείρημά του είναι ότι ο αριθμός όπλων, όχι η μέγιστη ισχύς, ορίζει το ανώτατο όριο των εσόδων σας. Ένα όπλο 160 kW εξυπηρετεί ένα αυτοκίνητο κάθε φορά.

Σκεφτείτε το ως ασφάλεια χωρητικότητας. Τα αυτοκίνητα που φτάνουν σε έναν πραγματικό σταθμό είναι μια λοταρία: ένα ταξί που θέλει 40 λεπτά, ένας μετακινούμενος που θέλει 20, ένα φορτηγό που θέλει 90. Μια μονάδα με ένα όπλο κάνει σίριαλ αυτή τη λαχειοφόρο αγορά — κάθε αυτοκίνητο περιμένει τη σειρά του.

Τα επιχειρήματα της οικονομίας για τέσσερα όπλα αντί για ένα

Ίδια ισχύς, έως τέσσερις ταυτόχρονες συνεδρίες: αυτό το ντουλάπι και ένα μονό πιστόλι 160 kW αντλούν την ίδια τροφοδοσία. το ντουλάπι απλώς σταματά ένα αυτοκίνητο από το να μπλοκάρει ολόκληρη την ουρά.

Η χρήση του όπλου αυξάνεται επειδή ο πήχης για την κατάληψη ενός όπλου είναι χαμηλότερος: κάθε αυτοκίνητο μπορεί να πάρει οποιαδήποτε θέση, ενώ μια γρήγορη λωρίδα μόνο 800V απορρίπτει τελείως παλαιότερα αυτοκίνητα 400V.

Ο μέσος χρόνος αναμονής πέφτει χωρίς να αγοράσετε περισσότερο δίκτυο: θεωρία ουρών στην πράξη — τέσσερις σύντομες υπηρεσίες ξεπερνούν μια μεγάλη υπηρεσία για την ίδια ενέργεια.

Οι στόχοι εσόδων ανά όπλο είναι πιο εύκολο να επιτευχθούν: 160 kW διαιρούμενα με τέσσερα όπλα είναι 40 kW κατά μέσο όρο ανά θέση και μια ημέρα σταθερών συνεδριών αποδίδει καλύτερα από την ίδια kWh μέσω ενός όπλου.

Χαμηλότερο κόστος εγκατάστασης ανά εξυπηρετούμενο όχημα: ένα ερμάριο, ένας τροφοδότης, ένα θεμέλιο, μία εγγραφή OCPP — έναντι δύο μονάδων μονού όπλου.

Η οροφή των 250 Α είναι αρκετά γενναιόδωρη: στα 400 V ένα μοναχικό πιστόλι μπορεί να τραβήξει 100 kW. στα 800V ένα μοναχικό αυτοκίνητο παίρνει έως και 160kW. Η πισίνα είναι σπάνια το σημείο συμφόρησης σε μικτή κίνηση.

Τεχνικές Προδιαγραφές

Τύποι τοποθεσίας όπου ο αριθμός όπλων κερδίζει την ισχύ της μονάδας

Χώρος εργασίας και χώρος στάθμευσης όπου τα αυτοκίνητα κάθονται για 30-90 λεπτά — ο χρόνος παραμονής είναι αρκετά μεγάλος ώστε ο μέσος όρος των 40 kW δεν αποτελεί συμβιβασμό.

Δημοτικά πεζοδρόμια ή οικόπεδα σούπερ μάρκετ με απρόβλεπτες εκρήξεις αφίξεων.

Τοποθεσίες με σκληρό κάλυμμα δικτύου: Τα 160 kW είναι συχνά το μεγαλύτερο όριο που ανέχεται ένα μέτριο όριο χωρίς αναβάθμιση μετασχηματιστή.

Δικαιόχρηση πρατηρίων καυσίμων προσθέτοντας τα πρώτα τους νησιά EV με υπάρχουσα ηλεκτρική χωρητικότητα.

Ναυπηγεία στόλου των οποίων τα οχήματα είναι κατηγορίας 400V. η διάταξη τεσσάρων πυροβόλων κρατά φορτισμένο κάθε όχημα χωρίς λωρίδα υψηλής τάσης.

Πώς μια πισίνα 160 kW εξυπηρετεί τέσσερα οχήματα στη σειρά

Το ντουλάπι διατηρεί την πισίνα στα 160 kW συνολικά και τη διανέμει σύμφωνα με τον κανόνα που έχετε ορίσει — σειρά προτεραιότητας, ακόμη και διαχωρισμός ή προτεραιότητα. Σε ομοιόμορφο διαχωρισμό, τέσσερα κατειλημμένα όπλα το καθένα τρέχουν κοντά στα 40 kW. ένα αυτοκίνητο 50 kWh που συνδέεται με κατάσταση φόρτισης 40% φεύγει σε περίπου 60-75 λεπτά.

Η λεπτομέρεια των χρημάτων είναι η αξιοποίηση. Ένας φορτιστής 160 kW με ένα πυροβόλο όπλο δεν κερδίζει τίποτα στο ρελαντί. αυτό το υπουργικό συμβούλιο κερδίζει κάτι κάθε φορά που οποιαδήποτε από τις τέσσερις θέσεις είναι απασχολημένη. Εκτελέστε την αριθμητική με το δικό σας τιμολόγιο: 40 συνεδρίες την ημέρα με μέσο όρο 20 kWh η καθεμία είναι 800 kWh μέσω του ντουλαπιού.

Τα δεδομένα περιόδου λειτουργίας επιστρέφουν ανά όπλο μέσω του OCPP 1.6/2.0, ώστε να παρακολουθείτε τη χρήση κάθε εβδομάδα και να μετακινείτε τους κανόνες κατανομής όταν μια θέση έχει χαμηλότερη απόδοση. Αυτός ο βρόχος ανατροφοδότησης είναι η διαφορά μεταξύ της κατοχής ενός φορτιστή και της κατοχής μιας γραμμής εσόδων.

Τι καλύπτουν στην πραγματικότητα οι αναφορές δοκιμών μας

Δοκιμές ηλεκτρομαγνητικής συμβατότητας και διηλεκτρικού τύπου πλήρους ντουλαπιού, όχι δείγματα μόνο για μονάδες — το αρχείο που θέλει πραγματικά να διαβάσει ένας ευρωπαίος υπάλληλος διαγωνισμών.

Ψεκασμός αλατιού 96 ωρών στο περίβλημα IP54 και στα περιβλήματα του πιστολιού, με φωτογραφίες μέσα στην αναφορά.

Ένα θερμικό εμποτισμό 50 C που δείχνει πού μειώνεται η απόδοση, έτσι ώστε το σχέδιο τοποθεσίας να μην ανακαλύπτει ποτέ το όριο τον Αύγουστο.

Επαλήθευση εισόδου IP54 σε στεγανοποιήσεις και στυπιοθλίπτες, καθώς και μηχανικό σοκ στο περίβλημα.

Τα πιστοποιητικά CE, TUV, UL, CB και CCC είναι τρέχοντα και διαθέσιμα κατόπιν αιτήματος, με το σειριακό αρχείο δοκιμής που έχει κατασκευαστεί ανά μονάδα.

Πώς 1 εκατομμύριο μονάδες χωρητικότητας το έτος διατηρούν τους χρόνους παράδοσης σε 15-20 εργάσιμες ημέρες

1. Λαμαρίνα: Κοπή λέιζερ TRUMPF και φρένα πίεσης CNC στο Yueqing. το περίβλημα ξεκινά ως ένα πηνίο από χάλυβα, όχι ως εξάρτημα καταλόγου.

2. Επικάλυψη σε σκόνη με δειγματοληψία αλατιού παρτίδας-ψεκασμού.

3. PCBA στην αποκλειστική γραμμή DC — Τα δάπεδα συναρμολόγησης AC και DC είναι ξεχωριστά, επομένως τα εργαλεία και η καθαριότητα δεν αναμειγνύονται ποτέ.

4. Συναρμολόγηση ζυγού και μονάδας ισχύος με εργαλεία ελεγχόμενης ροπής. κάθε άρθρωση καταγράφεται.

5. Καλωδίωση τεσσάρων πιστολιών: επαφές ανά θέση, μέτρηση και ανακούφιση καταπόνησης.

6. Δοκιμή υλικολογισμικού και χειραψίας OCPP σε δοκιμαστική πλατφόρμα.

7. Καύση πλήρους φορτίου σε τράπεζα φορτίου, συνδεδεμένη ανά ντουλάπι.

8. Τελικό QC, σειριοποίηση και παράδοση στη συσκευασία — αυτός είναι ο λόγος που η τυπική προσφορά λέει 15-20 εργάσιμες ημέρες και γιατί συνήθως το ξεπερνάμε.

Οδηγός μεγεθών: Όταν τα 160 kW χτυπούν τα 2x80 kW ή ένα μονό 160 kW

Συγκρίνετε τρεις επιλογές στον ιστότοπό σας. Ένα όπλο 160 kW: φθηνότερο ντουλάπι, καλύτερη εμπειρία ενός οχήματος, χειρότερη συμπεριφορά στην ουρά. Δύο μονάδες μονού πυροβόλου 80 kW: δύο λωρίδες, αλλά η καθεμία καλύπτει σχεδόν 80 kW και πληρώνετε για δύο τροφοδότες και δύο θεμέλια. Ένα τετράπυρο 160 kW: τέσσερις λωρίδες από έναν τροφοδότη. ένα μοναχικό αυτοκίνητο εξακολουθεί να έχει ισχύ έως και 160 kW (ταβάνι 250 A που το επιτρέπουν στα 800 V).

Όταν δεν συμβαίνει: εάν οι οδηγοί σας είναι όλοι φορτηγά που χρειάζονται 150 kW και πλέον ανά συνεδρία, τέσσερις λωρίδες μέσης ισχύος 40 kW είναι λάθος σχήμα — αγοράστε αποκλειστικές μεγάλες μονάδες. Εάν οι συνεδρίες πρέπει να τελειώσουν λιγότερο από 15 λεπτά, τίποτα στην κατηγορία των 160 kW δεν το διορθώνει. Και αν ο ιστότοπός σας δεν βλέπει ποτέ περισσότερα από δύο αυτοκίνητα ταυτόχρονα, μια μονάδα δύο όπλων κοστίζει λιγότερο.

Πέντε Συμβατικά Γεγονότα Οι αγοραστές ρωτούν για πρώτη φορά

Χρόνος παράδοσης: 15-20 εργάσιμες ημέρες από την κατάθεση και την έγκριση του έργου τέχνης — γραμμένο στην προσφορά, δεν ανακαλύφθηκε αργότερα.

MOQ: αναφέρεται ανά μοντέλο στην προσφορά. Οι μονάδες δειγμάτων αποστέλλονται πρώτα, ώστε ο ισχυρισμός ποιότητας να μπορεί να ελεγχθεί πριν από τον όγκο.

Εγγύηση: δύο χρόνια, επίπεδο μονάδας και πιστολιού — τα εξαρτήματα που αποτυγχάνουν, όχι το χρώμα.

Προσαρμογή: Επωνυμία OEM, χρώμα, ετικέτες όπλων και ονομασία backend κατά την παραγγελία. το εργοστάσιο έχει κάνει OEM/ODM για αγοραστές σε 40+ χώρες.

Κλίμακα αναφοράς: 1 εκατομμύριο+ μονάδες που παραδόθηκαν σωρευτικά έως το 2024, 200+ σταθμοί που λειτουργούν από τη δική μας ομάδα, 500 υγρόψυκτες μονάδες για τη Σαουδική NEOM — το εργοστάσιο έχει το δέρμα στο παιχνίδι.

Αποστολή ντουλαπιού 1820x750x735 χωρίς δράμα

Ο φάκελος του κιβωτίου είναι περίπου 2,0 x 0,95 x 1,0 m, συμπεριλαμβανομένων των διαμερισμάτων πιστολιού με επένδυση από αφρό. το ντουλάπι ταξιδεύει όρθιο, τα όπλα ασφαλισμένα ενάντια στην κίνηση. Το μεικτό βάρος εμφανίζεται στη λίστα συσκευασίας, την οποία αποστέλλουμε πριν φύγει το φορτηγό, ώστε ο μεταφορέας σας να μπορεί να προγραμματίσει χωρίς εκπλήξεις.

Οι θαλάσσιες μεταφορές είναι στάνταρ: FOB, CIF, CFR ή DDP από το Zhejiang. Ένα HQ μήκους 40 ποδιών χωράει έξι κιβώτια στη σειρά σύμφωνα με το τυπικό μας σχέδιο αποθήκευσης. Τα τελικά διαγράμματα φόρτωσης επιβεβαιώνονται ανά παραγγελία επειδή τα μείγματα ποικίλλουν.

Τα έγγραφα — εμπορικό τιμολόγιο, λίστα συσκευασίας, φορτωτική, πιστοποιητικό προέλευσης — προέρχονται από το γραφείο εξαγωγών μας, το οποίο αποστέλλεται σε 40+ χώρες ετησίως. Οι εισαγωγείς για πρώτη φορά λαμβάνουν μια λίστα ελέγχου εγγράφων εκ των προτέρων. εχουμε δει ποια τελωνεια ζητανε τι.

Διετής θητεία, 48ωρη αποστολή ανταλλακτικών

Διετής θητεία. Για έναν χειριστή που χρησιμοποιεί αριθμούς χρήσης, το σχετικό νούμερο είναι η αποστολή 48 ωρών ανταλλακτικών, όχι η ίδια η διάρκεια της εγγύησης.

Αποστολή 48 ωρών σε εφοδιασμένα ανταλλακτικά — συγκροτήματα όπλων, μονάδες, ελεγκτές — από το εργοστάσιο Yueqing.

Απομακρυσμένα διαγνωστικά OCPP για ζητήματα διαμόρφωσης και υλικολογισμικού. Τα περισσότερα εισιτήρια κλείνουν χωρίς επίσκεψη στον ιστότοπο.

Ετήσιος κατάλογος ελέγχου: καθαρισμός φίλτρου, επαναφορά της ράβδου στρέψης, επιθεώρηση επαφής πιστολιού — το στέλνουμε με κάθε παραγγελία.

Κλήση έναρξης λειτουργίας με μηχανικό στην πρώτη συνεδρία.

Τα ανταλλακτικά σε επίπεδο μονάδας διατηρούνται για το πλήρες παράθυρο εγγύησης, επομένως μια αποτυχημένη μονάδα είναι μια ανταλλαγή, όχι ένα εισιτήριο επισκευής.

Συνήθειες χειριστή που παρατείνουν τη ζωή του όπλου

Λάθος: αφήνοντας τους οδηγούς να τραβήξουν τον σύνδεσμο από το καλώδιο. Δεξιά: πιάσιμο της λαβής και τοποθέτηση μιας μικρής πινακίδας — οι επαφές του όπλου είναι αντικείμενο φθορά και η διετής εγγύηση δεν καλύπτει την κατάχρηση.

Λάθος: τυλίγοντας σφιχτά ένα καλώδιο 7 μέτρων γύρω από τη θήκη σε παγωμένο καιρό. Δεξιά: χαλαρές θηλιές και έλεγχος με ελατήριο του σακακιού για ρωγμές.

Λάθος: ρύθμιση ακόμη και διαχωρισμού όταν ένα όπλο κάθεται σε μια νεκρή ζώνη που κανείς δεν χρησιμοποιεί. Δεξιά: έλεγχος των δεδομένων OCPP ανά όπλο κάθε μήνα και αλλαγή θέσης χαμηλής χρήσης σε προτεραιότητα ή μετακίνηση του κανόνα της.

Λάθος: λειτουργία του ερμαρίου σε γεννήτρια χωρίς σωστή σύνδεση ουδέτερης γείωσης. Δεξιά: σταθερή τροφοδοσία AC380V+-15%. Το διάγραμμα καλωδίωσης του εγχειριδίου καλύπτει τη λεπτομέρεια συγκόλλησης.

Λάθος: καθαρισμός της οθόνης αφής με σπρέι διαλύτη. Δεξιά: ένα στεγνό πανί από μικροΐνες. διαλύτες θολώνουν την οθόνη κατά τη διάρκεια μιας σεζόν.

Σχόλια αγοραστών από τοποθεσίες εργασίας

Ένας δικαιοδόχος πρατηρίου καυσίμων στην Πολωνία έβαλε ένα ντουλάπι δίπλα σε δύο υπάρχουσες μονάδες μονού πυροβόλου όπλου και παρακολούθησε το ντουλάπι με τέσσερα όπλα να κερδίζει και τα δύο στις κορυφές του Σαββατοκύριακου — η ουρά απλώνεται σε τέσσερις λωρίδες αντί να στοιβάζεται πίσω από μία. Το παράπονό του: η ομοιόμορφη προεπιλογή του πρώτου υλικολογισμικού δεν τροφοδότησε την προτεραιότητα του ταξί, την οποία διόρθωσε με μια αλλαγή κανόνα στην εφαρμογή.

Ένας χειριστής αποθήκης στο Μεξικό περνάει οκτώ φορτηγά παράδοσης σε ένα ντουλάπι κατά τη διάρκεια της νύχτας. Μας είπε ότι ο χρόνος παράδοσης 15-20 εργάσιμων ημερών είχε μεγαλύτερη σημασία από την τιμή — ο παλιός φορτιστής πέθανε τον Δεκέμβριο και ο νέος αποστέλλεται πριν από τις διακοπές. Η λαβή: ο ηλεκτρολόγος του ήθελε τους ακροδέκτες εισόδου στην αριστερή πλευρά. τα δικά μας κάθονται στο κάτω μέρος, οπότε η δρομολόγηση του αγωγού χρειάστηκε μια επιπλέον ώρα.

Ένας δημοτικός αγοραστής στη Χιλή δοκίμασε τη μονάδα δείγματος για ένα μήνα σε μια αποθήκη λεωφορείων πριν παραγγείλει όγκο. Η 48ωρη εφεδρική αποστολή αναφέρθηκε στην αξιολόγηση προσφοράς του ως ο λόγος που κέρδισε η AMPPAL. Μικρή σημείωση: ευχόταν η ζώνη LED να είχε ένα σταθερό "δεσμευμένο" σχέδιο. μια σημείωση υλικολογισμικού μπήκε στο ανεκτέλεστο μας.

Ερωτήσεις απόδοσης επένδυσης που απαντάμε στα 160 kW

Ε: Πόσα αυτοκίνητα την ημέρα μπορεί να εξυπηρετήσει ένα ντουλάπι τεσσάρων πυροβόλων 160 kW;

Α: Εξαρτάται από τον χρόνο παραμονής, αλλά ένας ρεαλιστικός αριθμός προγραμματισμού είναι 30-60 συνεδρίες σε μια ημέρα λειτουργίας 14 ωρών με 20-30 kWh ανά συνεδρία κατά μέσο όρο. Κάτω από το μέσο όρο των 30 kWh, η πισίνα σπάνια παραμένει σε αδράνεια για πολύ.

Ε: Είναι πολύ αργά τα 40 kW ανά πιστόλι;

Α: Για αυτοκίνητο 50kWh από 20% έως 80%, περίπου 45 λεπτά στα 40kW. Εάν το κοινό σας αναμένει συνεδρίες κάτω των 30 λεπτών, αυξήστε το μέγεθος — αυτό το υπουργικό συμβούλιο είναι ένα παιχνίδι οικονομικών επιστημών και όχι ένα ρεκόρ.

Ε: Ένα μοναχικό αυτοκίνητο 800 V παίρνει πραγματικά 160 kW;

A: Έως το ανώτατο όριο εξόδου 250A — στα 800V δηλαδή τα πλήρη 160kW. στα 400V ένα μοναχικό αυτοκίνητο κλείνει κοντά στα 100kW. Η οθόνη δείχνει τη ζωντανή φιγούρα.

Ε: Ποια μαθηματικά απόσβεσης προτείνετε;

Α: Μοντέλο εσόδων ανά όπλο: κατειλημμένες ώρες επί το μέσο περιθώριο χρέωσης ισχύος και χρόνου. Τρέξτε το για ένα όπλο και για τέσσερα. το ντουλάπι με τέσσερα όπλα συνήθως κερδίζει πάνω από περίπου 15 συνεδρίες την ημέρα.

Ε: Μπορώ να προσθέσω αυτό το ερμάριο σε έναν υπάρχοντα τροφοδότη 160 kW;

Α: Ναι — τροφοδοτεί την ίδια τροφοδοσία AC380V με μια μονάδα 160 kW. Η διαφορά είναι καθαρά μέσα στο υπουργικό συμβούλιο.

Ε: Η εγγύηση καλύπτει τα όπλα;

Α: Δύο χρόνια, περιλαμβάνονται μονάδες και όπλα, με αποστολή 48 ωρών σε εφοδιασμένα ανταλλακτικά. Η ζημιά του καλωδίου από την κακοποίηση του οδηγού δεν καλύπτεται.

Ε: Τι γίνεται αν ο ιστότοπός μου υπερβαίνει τα 160 kW;

Α: Κρατήστε αυτό το ντουλάπι και προσθέστε ένα δεύτερο. το καθένα είναι ανεξάρτητο από τον δικό του τροφοδότη. Πολλοί χειριστές δημιουργούν χωρητικότητα σε βήματα των 160 kW για αυτόν ακριβώς τον λόγο.

Ε: Μπορεί η πλατφόρμα φόρτισης να είναι OCPP 1.6 και 2.0;

Α: Υποστηρίζονται και τα δύο. Δοκιμάζουμε τη χειραψία στην πλατφόρμα σας πριν την αποστολή.
