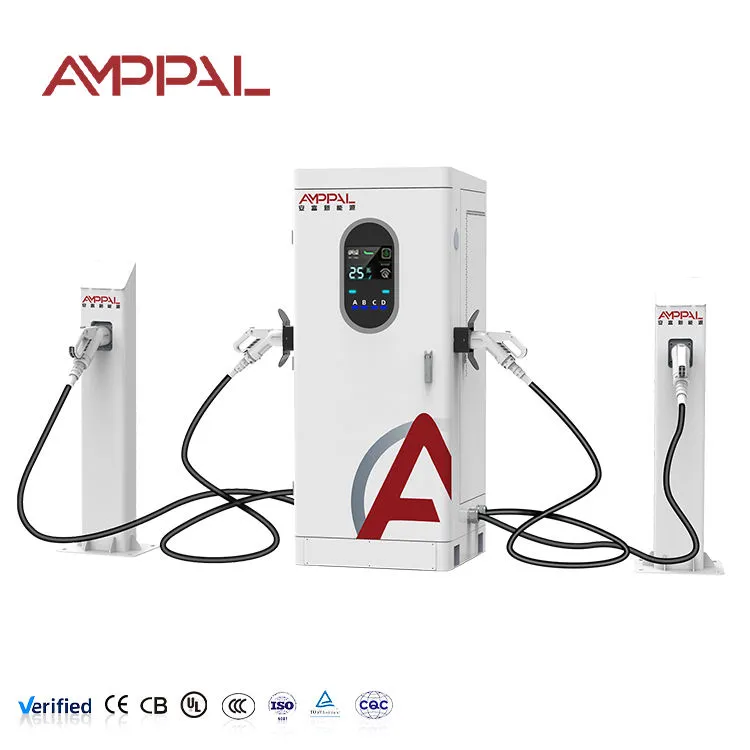

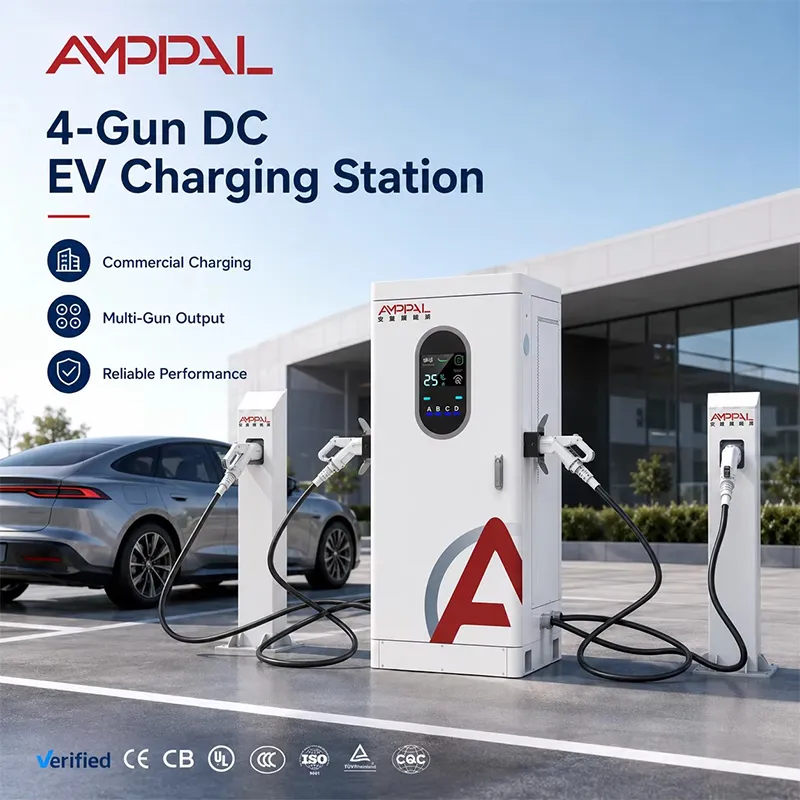

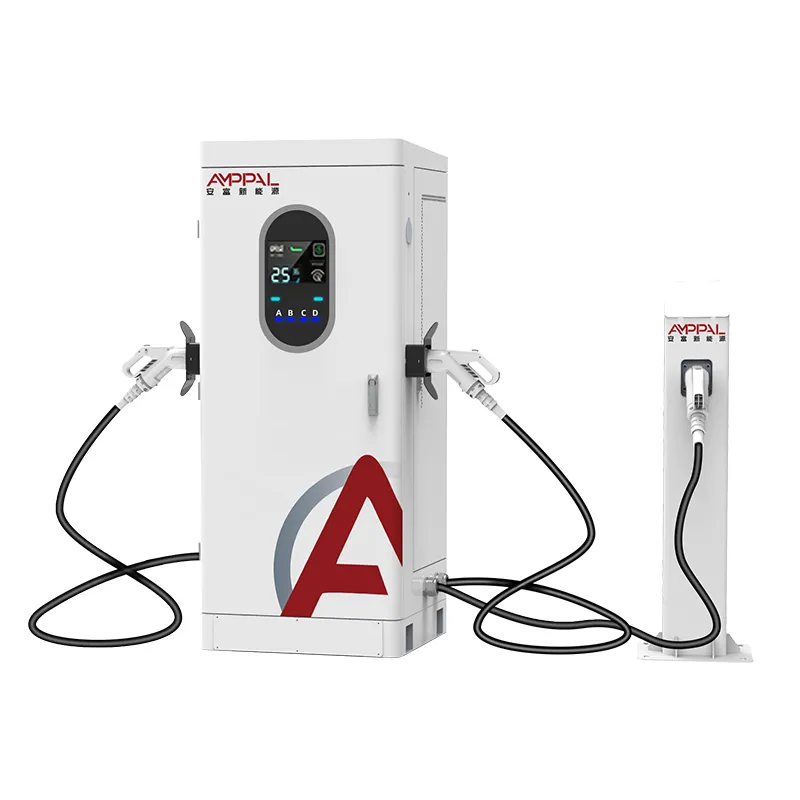

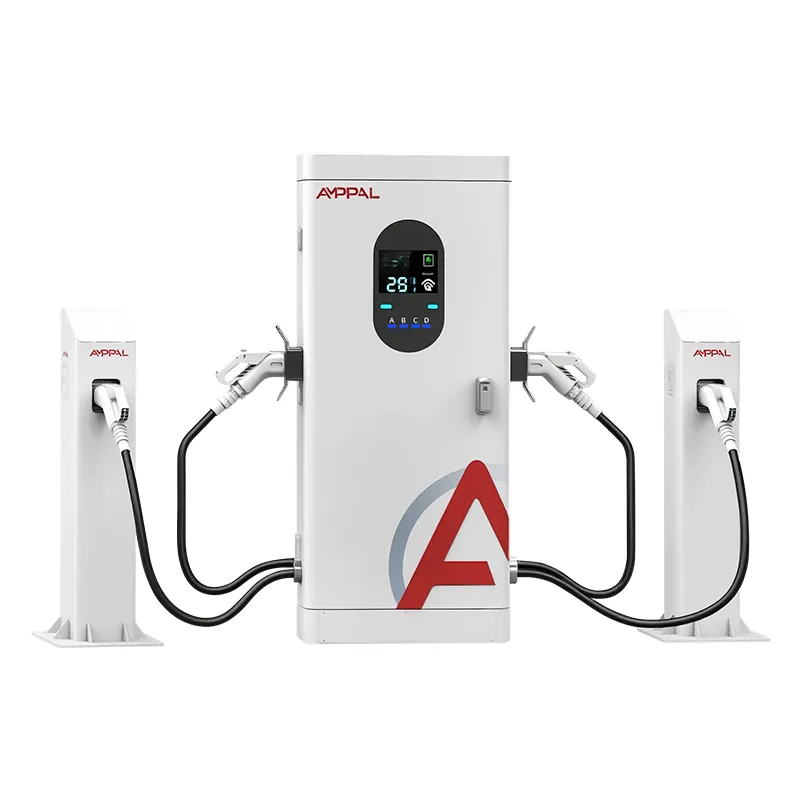

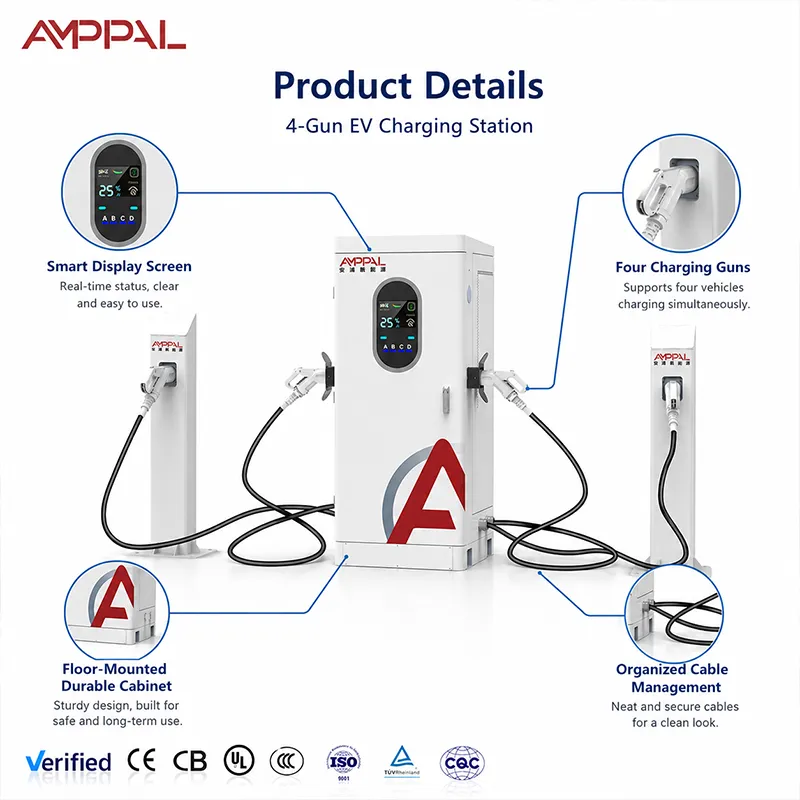

Φορτιστής DC EV 240 kW Multi-Gun υψηλής ισχύος για αποθήκες λεωφορείων και στόλου

Ένα ντουλάπι, τέσσερα όπλα, τρεις κατηγορίες οχημάτων

Ένα ταξί, ένα φορτηγό παράδοσης και ένα σεντάν επιβατών σπάνια θέλουν την ίδια ποσότητα ισχύος την ίδια στιγμή - γι' αυτό ακριβώς ένας φορτιστής σταθερής εξόδου αφήνει χρήματα στο τραπέζι. Ο φορτιστής DC EV AMPPAL 240 kW πολλαπλών πυροβόλων όπλων υψηλής ισχύος για αποθήκες λεωφορείων και στόλου συγκεντρώνει 240 kW πίσω από τέσσερα όπλα (A/B/C/D) και το παραδίδει βάσει ζήτησης και όχι βάσει χρονοδιαγράμματος. Ένα φορτηγό παράδοσης με πακέτο 90 kWh μπορεί να πάρει μεγάλο κομμάτι. ένα σεντάν που χρειάζεται μόνο 20 kWh για να ολοκληρώσει τη διαδρομή του χρειάζεται ένα μικρό. ένα αμάξι-χαλάζι μπαίνει στην πρίζα για 25 λεπτά συμπλήρωμα και φεύγει. Όλοι εξυπηρετούνται από την ίδια είσοδο 380 V και το ντουλάπι απλώς εξισορροπείται καθώς ξεκινούν και σταματούν οι συνεδρίες.

Το πρόβλημα λειτουργίας που λύνει αυτό είναι πραγματικό: οι μικτές στόλοι είναι απρόβλεπτοι. Το καθαρό "μία δύναμη για όλους" αναγκάζει να επιλέξουμε ανάμεσα στην υπερφόρτιση μικρών αυτοκινήτων και στην υποφόρτιση των μεγάλων. Η δυναμική κατανομή επιτρέπει σε κάθε όχημα να παίρνει ό,τι μπορεί να χρησιμοποιήσει, κάτι που διατηρεί τη χρήση σε υψηλά επίπεδα χωρίς να περιμένει κανείς πίσω από ένα φορτηγό για μια ώρα.

Τι κάνει η δυναμική κατανομή για έναν μικτό στόλο

Μεγάλο πακέτο, μεγάλο μερίδιο: όταν μόνο το φορτηγό είναι συνδεδεμένο στην πρίζα, φτάνει στην πισίνα. Όταν η παρτίδα γεμίσει, κάθε όχημα εξακολουθεί να παίρνει ένα χρήσιμο κομμάτι — κανένα όπλο δεν λιμοκτονεί.

Τα σεντάν σταματούν να εμποδίζουν τα φορτηγά: ένα ταξί που τελειώνει στο 80% μειώνει φυσικά τη δική του ζήτηση και η απελευθερωμένη ισχύς ρέει σε βαρύτερα οχήματα.

Έλεγχος αιχμής χρέωσης: Η διαχείριση φορτίου OCPP σάς επιτρέπει να περιορίσετε τη συνολική άντληση του ντουλαπιού κατά τις ακριβές ώρες και να την απελευθερώσετε τη νύχτα.

Σχεδιασμός με επίγνωση τάσης: Τα αυτοκίνητα 400 V απαιτούν περίπου 100 kW το καθένα (οροφή 250 A), οχήματα 800 V έως 200 kW μεμονωμένα — η οθόνη δείχνει την πραγματική διαίρεση.

Γεωμετρία καλωδίου ανά θέση: 5 μέτρα πιστόλια για σεντάν σε κοντινή απόσταση, 7 μέτρα για φορτηγά με πλαϊνές θύρες ή φορτηγά σταθμευμένα στον διάδρομο.

Μέτρηση ανά όπλο για κατανομή κόστους: κάθε τμήμα στόλου πληρώνει για τη δική του ενέργεια από την αναφορά OCPP.

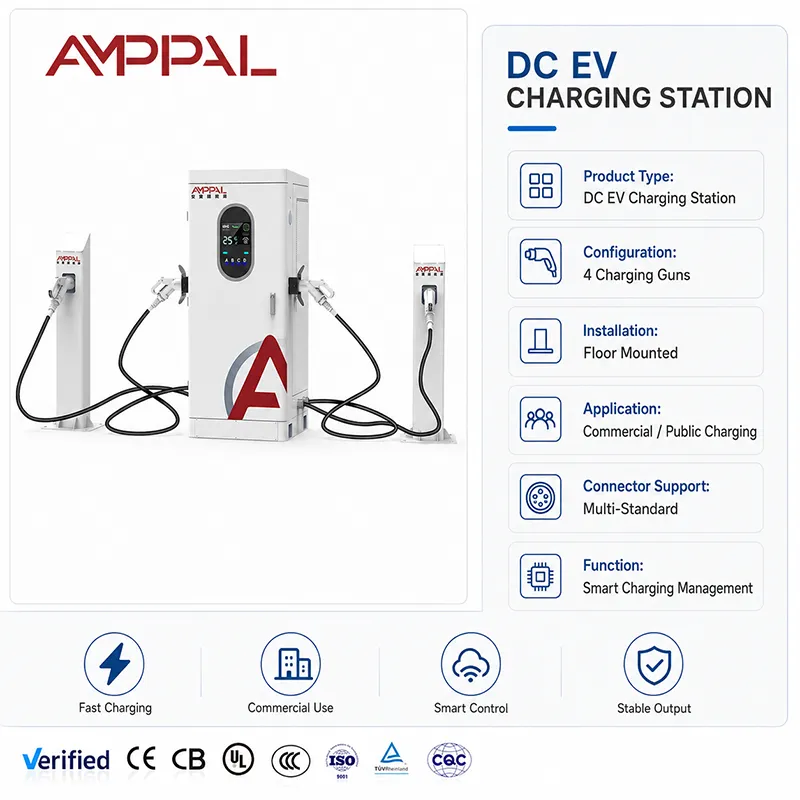

Τεχνικές Προδιαγραφές

Το όχημα αναμιγνύει το ντουλάπι 240 kW Χειρίζεται καλά

Ναυπηγεία παράδοσης τελευταίου μιλίου: φορτηγά φορτίζουν βαθιά κατά τη διάρκεια της νύχτας, αυτοκίνητα ταχυμεταφορών συμπληρώνονται μεταξύ των δρομολογίων.

Κόμβοι ιππασίας-χαλάζι: οι οδηγοί φτάνουν κατά ριπάς μετά τη βάρδια. Οι συνεδρίες 20-30 λεπτών διατηρούν την εναλλαγή γρήγορη.

Εταιρικοί χώροι στάθμευσης με λίγα ηλεκτρικά ελαφρά φορτηγά στο στόλο συντήρησης.

Πλατείες φόρτισης προαστίων που συνδυάζουν τους επιβάτες με φορτηγά παράδοσης και περιστασιακά SUV μεγάλης εμβέλειας.

Αποθήκες τουριστών και λεωφορείων όπου τα οχήματα κυμαίνονται από αυτοκίνητα πόλης έως βαν 12 θέσεων.

Προγραμματισμός αιχμής και εκτός αιχμής με κοινόχρηστη πισίνα

Ορίστε τον κανόνα κατανομής ανά τοποθεσία: ακόμη και διαχωρισμός για λόγους δικαιοσύνης, σειρά προτεραιότητας για ταχύτητα ή προτεραιότητα για μια κατηγορία οχημάτων που πρέπει πάντα να φεύγει στην ώρα της — μια νυχτερινή παράδοση, ας πούμε. Ο ελεγκτής επανεκτιμά κάθε συνδεδεμένο όπλο συνεχώς, οπότε όταν το ταξί αποσυνδέεται στο 80%, το μερίδιό του ολισθαίνει στο φορτηγό μέσα σε ένα ή δύο δευτερόλεπτα.

Συνδυάστε τον κανόνα με τον προγραμματισμό OCPP για το παιχνίδι τιμολόγησης: ανώτατο όριο συνολικής απόδοσης, ας πούμε, στα 160 kW κατά τη διάρκεια της αιχμής 4-9 μ.μ. και απελευθερώστε πλήρη 240 kW μετά τα μεσάνυχτα. Το ντουλάπι υπακούει στο καπάκι και μοιράζει ό,τι επιτρέπεται στα κατεχόμενα όπλα. Θυμηθείτε το ανώτατο όριο των 250 A ενώ σχεδιάζετε: στα 400 V ένα μοναχικό αυτοκίνητο κορυφώνεται κοντά στα 100 kW, στα 800 V κοντά στα 200 kW — μια πλήρης ροπή 240 kW είναι μια στιγμή υψηλής τάσης, με πλήρη πισίνα, όχι υπόσχεση για κάθε βύσμα.

Η επιλογή καλωδίου 5m/7m είναι μέρος της λειτουργίας, όχι μεταγενέστερη σκέψη. Μετρήστε τους κόλπους σας: τα φορτηγά συχνά φέρουν πλαϊνές θύρες στα αριστερά, τα σεντάν πίσω, τα οχήματα με το μπροστινό μέρος. Τοποθετήστε τα πιστόλια των 7 μέτρων όπου η ποικιλία των λιμανιών είναι μεγαλύτερη και κρατήστε πιστόλια 5 μέτρων για προβλέψιμες κοντινές θέσεις. Οι παραγγελίες μικτών καλωδίων ανά θέση είναι στάνταρ από το εργοστάσιο.

Από το σπρέι αλατιού στο σοκ: οι δοκιμές που πέρασε αυτό το ντουλάπι

Ψεκασμός αλατιού 96 ωρών στο περίβλημα και τα πιστόλια — η αναφορά που υποβάλλουν οι αγοραστές μας από τον Κόλπο στον δήμο τους.

Δοκιμές EMC και διηλεκτρικού τύπου πλήρους ντουλαπιού, με ενημερωμένα πιστοποιητικά CE, TUV, UL και CB.

Ένα θερμικό εμποτισμό περιβάλλοντος 50 C και η καμπύλη μείωσης δημοσιεύεται στο εγχειρίδιο.

Δοκιμές εισόδου IP54 σε σφραγίδες και στυπιοθλίπτες. το υπουργικό συμβούλιο έχει επιβιώσει από τοποθεσίες εποχής των μουσώνων στη Νοτιοανατολική Ασία.

Σειριακά αρχεία δοκιμών ως κατασκευασμένα ανά μονάδα, διαθέσιμα για τεκμηρίωση διαγωνισμού.

Σημειώσεις γραμμής συναρμολόγησης για ντουλάπι με τέσσερα όπλα

1. Περίβλημα TRUMPF κομμένο με λέιζερ και λυγισμένο με CNC, επικαλυμμένο με σκόνη με δειγματοληψία ψεκασμού αλατιού παρτίδας.

2. PCBA στη γραμμή συναρμολόγησης DC — χωριστό δάπεδο από το AC, ώστε να μην υπάρχουν κοινά εργαλεία ή μόλυνση.

3. Συναρμολόγηση ζυγού και μονάδας με ελεγχόμενη ροπή. αρθρώσεις που καταγράφονται ανά μονάδα.

4. Καλωδίωση πιστολιού ανά θέση: επαφές, μέτρηση και ανακούφιση καταπόνησης και στις τέσσερις λωρίδες.

5. Φλας υλικολογισμικού και χειραψία OCPP σε δοκιμαστικό backend.

6. Καύση πλήρους φορτίου σε τράπεζα φορτίου με κούτσουρα ανά μονάδα.

7. Τελικό QC και σειριοποίηση.

8. Παράδοση στη συσκευασία — ο χρόνος παράδοσης των 15-20 εργάσιμων ημερών καλύπτει ολόκληρη αυτήν την αλυσίδα και η ετήσια δυναμικότητα 1 εκατομμυρίου μονάδων του εργοστασίου διατηρεί τη γραμμή γεμάτη.

Αντιστοίχιση ισχύος με το μείγμα του στόλου σας

Υπολογίστε πρώτα τη βραδινή ζήτηση του στόλου σας: μετρήστε τα οχήματα, το μέσο μέγεθος συσκευασίας και τις ώρες που κάθονται. Εάν έχετε οκτώ φορτηγά με 80 kWh το καθένα που φτάνουν στις 7 μ.μ., αυτό είναι 640 kWh για να μετακινηθείτε μέχρι το πρωί. Ένα ντουλάπι 240 kW αποδίδει περίπου 240 kWh ανά ώρα πλήρους απόδοσης, επομένως δύο έως τρεις ώρες συγκεντρωμένης φόρτισης συν το κωνικό κατά τη διάρκεια της νύχτας το καλύπτει.

Όπου αυτό το ντουλάπι είναι η λανθασμένη απάντηση: εάν ο στόλος σας είναι όλα βαρέα φορτηγά που θέλουν 150 kW επιπλέον ανά συνεδρία, χρειάζεστε αποκλειστικές μονάδες υψηλής ισχύος και όχι κοινόχρηστες λωρίδες. Εάν ο ιστότοπός σας χρησιμοποιεί μόνο μικρά αυτοκίνητα, ένα ντουλάπι τεσσάρων πιστολιών 120 kW ή 160 kW κοστίζει λιγότερο και σπαταλά λιγότερο. Και αν το δίκτυο σάς παρέχει μόνο 100 kW, κανένα ντουλάπι 240 kW δεν είναι ειλικρινές — μετρήστε τη σύνδεση πριν από τον φορτιστή.

Τι σημαίνει στην πραγματικότητα το Factory-Direct εδώ

Αγοράζετε από το εργοστάσιο και όχι από ένα γραφείο συναλλαγών: Η Zhejiang Anfu New Energy Technology Co., Ltd., που ιδρύθηκε το 2014, 260+ εργαζόμενοι, μια εξειδικευμένη επιχείρηση «μικρού γίγαντα» σε εθνικό επίπεδο.

OEM/ODM: χρώμα, λογότυπο, ετικέτες όπλων και ονομασία backend διαμορφωμένα κατά παραγγελία. Το MOQ ανά μοντέλο βρίσκεται στην προσφορά.

Χρόνος παράδοσης 15-20 εργάσιμων ημερών, με τη γραμμή συναρμολόγησης παραπάνω ως απόδειξη, όχι την υπόσχεση.

Έτοιμα πιστοποιητικά για προσφορές: CE, TUV, UL, CB, CCC — το ίδιο σύνολο που χρησιμοποιούμε σε 40+ χώρες εξαγωγής.

Λειτουργική αξιοπιστία: 200+ σταθμοί που διευθύνονται από τη δική μας ομάδα, 500 υγρόψυκτες μονάδες στη Saudi NEOM, 1 εκατομμύριο+ μονάδες παραδίδονται σωρευτικά έως το 2024.

Συσκευασία & Logistics για παραγγελίες τοποθεσίας πολλαπλών μονάδων

Κάθε ντουλάπι μεταφέρεται σε όρθια θέση σε ένα ξύλινο κιβώτιο διαστάσεων περίπου 2,0 x 0,95 x 1,0 m με διαμερίσματα όπλων κοπής με αφρό. Το μεικτό βάρος αναφέρεται στη λίστα συσκευασίας πριν από την αποστολή. Για παραγγελίες τοποθεσίας πολλών μονάδων προγραμματίζουμε χρονοθυρίδες παραγωγής, ώστε όλα τα κιβώτια να φεύγουν σε ένα παράθυρο αποστολής.

Ο σχεδιασμός κοντέινερ επιβεβαιώνεται ανά παραγγελία — ένα HQ μήκους 40 ποδιών μεταφέρει έξι κιβώτια στη σειρά κάτω από την τυπική μας στοιβάδα και ελέγχουμε ξανά το σχέδιο σε σχέση με τις πραγματικές διαστάσεις του κουτιού κάθε φορά, επειδή τα κιτ αξεσουάρ ποικίλλουν.

FOB, CIF, CFR ή DDP από το Yueqing. Τα έγγραφα εξαγωγής (τιμολόγιο, κατάλογος συσκευασίας, φορτωτική, πιστοποιητικό προέλευσης) συντάσσονται από το γραφείο μας. Οι αγοραστές στόλου για πρώτη φορά λαμβάνουν εκ των προτέρων τη λίστα ελέγχου τελωνείου.

Μετά την πώληση για ντουλάπι μικτού στόλου 240 kW

Δύο χρόνια, περιλαμβάνονται μονάδες και όπλα. Τοποθεσίες μικτού στόλου κυκλώνουν τους συνδέσμους πιο δύσκολο. προϋπολογισμός αντικατάστασης όπλου γύρω στο τρίτο έτος στην πιο πολυσύχναστη θέση.

Αποστολή 48 ωρών σε εφοδιασμένα ανταλλακτικά από το εργοστάσιο του Zhejiang.

Απομακρυσμένα διαγνωστικά OCPP και ενημερώσεις υλικολογισμικού για αλλαγές λογικής κατανομής.

Ετήσια λίστα ελέγχου: φίλτρα, ροπή διαύλου, επαφές πιστολιού και επιθεώρηση καλωδίου - οι στόλοι σκοτώνουν τα καλώδια πιο γρήγορα από τους φορτιστές.

Κλήση έναρξης λειτουργίας με μηχανικό. Συμμετέχουμε επίσης στη σύσκεψή σας για να εξηγήσουμε τους κανόνες κατανομής στην ομάδα σας.

Καθημερινοί έλεγχοι που αξίζει να κάνετε σε ένα ντουλάπι με τέσσερα όπλα

Λάθος: υποθέτοντας ότι η πρωινή βάρδια θα παρατηρήσει ένα αργό όπλο. Δεξιά: μια ματιά 30 δευτερολέπτων στο ταμπλό του OCPP — ένα όπλο που σερβίρει τη μισή του συνηθισμένη ενέργεια είναι σύμπτωμα επαφής ή καλωδίου.

Λάθος: ρύθμιση ομοιόμορφη κατά τη διάρκεια της βραδινής βιασύνης με βαν. Σωστά: κανόνες προτεραιότητας ή προτεραιότητας στα παράθυρα αιχμής, ακόμη και διαχωρισμένοι κατά τη διάρκεια της νύχτας.

Λάθος: αφήνοντας καλώδια 7 μέτρων σφιχτά κουλουριασμένα στη θήκη όλη μέρα. Δεξιά: χαλαροί βρόχοι. Τα καλώδια 7 μέτρων λυγίζουν περισσότερο και φθείρονται πρώτα στο άκρο της θήκης.

Λάθος: πλύσιμο του ντουλαπιού με πλυντήριο πίεσης. Δεξιά: ένα υγρό πανί στο περίβλημα. η βαθμολογία IP54 χειρίζεται τη βροχή και όχι τους πίδακες.

Λάθος: αγνοώντας το χρώμα της ζώνης LED επειδή "κανείς δεν το διαβάζει". Σωστά: οι οδηγοί το διαβάζουν. η μπάντα λέει στην ουρά ποιο όπλο είναι ελεύθερο και κόβει το ρελαντί.

Αναφορές πεδίου από φορείς εκμετάλλευσης μικτού στόλου

Ένας χειριστής παράδοσης τελευταίου μιλίου στην Ολλανδία διαχειρίζεται έξι φορτηγά και τέσσερα αυτοκίνητα ταχυμεταφοράς σε ένα ντουλάπι. Ο κανόνας προτεραιότητας στη θέση του φορτηγού καθόρισε την αποστολή του στις 6 π. Το παράπονό του: τη δεύτερη βδομάδα ο ηλεκτρολόγος του αντιστράφηκε φάση, την οποία το όργανο παρακολούθησης φάσης του υπουργικού συμβουλίου επισήμανε αμέσως. η ανάγνωση οθόνης αποθήκευσε μια κλήση υπηρεσίας.

Ένας διευθυντής κόμβου βόλτας στην Πόλη του Μεξικού άλλαξε από ομοιόμορφο διαχωρισμό σε πρώτος μετά από μια εβδομάδα παρακολούθησης στο ταμπλό. Ο αριθμός συνεδριών ανά ημέρα αυξήθηκε από 38 σε 51. Το πιστόλι 7 μέτρων στην εξωτερική λωρίδα χρησιμοποιείται συνεχώς. Μικρό παράπονο: οι οδηγοί ήθελαν ένα χρονόμετρο ορατό στην οθόνη — υπάρχει, αλλά δύο από τους οδηγούς του δεν το παρατήρησαν ποτέ.

Ένα προαστιακό εμπορικό κέντρο στην Τουρκία αναμειγνύει σεντάν επιβατών και ένα στόλο βαν συντήρησης. Ο προγραμματισμός εκτός αιχμής μείωσε τον λογαριασμό ζήτησης-χρέωσης αρκετά ώστε το υπουργικό συμβούλιο πλήρωσε για τη δική του αναβάθμιση ελεγκτή σε τέσσερις μήνες. Το μικρό παράπονο: η απόκριση της οθόνης επιβραδύνεται κάτω από τους 5 C το χειμώνα, κάτι που αποδέχτηκε αφού εξηγήσαμε τις προδιαγραφές LCD.

Συχνές ερωτήσεις σχετικά με τις λειτουργίες στόλου

Ε: Μπορεί ένα ντουλάπι 240 kW να φορτίσει ένα φορτηγό 400 V σε πλήρη ταχύτητα;

Α: Η οροφή εξόδου 250Α περιορίζει ένα όχημα 400V σε περίπου 100kW. Τα πλήρη 240 kW χρειάζονται οχήματα κατηγορίας 800 V και μια άδεια πισίνα — σχεδιάστε μαθηματικά του στόλου γύρω από το τρέχον όριο, όχι τον αριθμό μάρκετινγκ.

Ε: Πώς μπορώ να σταματήσω ένα όχημα που σκαρφαλώνει στην πισίνα;

Α: Χρησιμοποιήστε ομοιόμορφο διαχωρισμό κατά τις κοινόχρηστες ώρες ή προτεραιότητα για την τάξη που πρέπει να φύγει πρώτη. Το OCPP σάς επιτρέπει να αλλάξετε τον κανόνα εξ αποστάσεως, επομένως δοκιμάστε για μια εβδομάδα και διαβάστε τα δεδομένα ανά όπλο.

Ε: Ο περιορισμός των δασμών αιχμής εξοικονομεί πραγματικά χρήματα;

Α: Ναι, εάν το τιμολόγιο σας φέρει χρεώσεις ζήτησης. Ο περιορισμός της συνολικής κατανάλωσης στα 160 kW σε παράθυρα αιχμής μπορεί να μειώσει σημαντικά τη χρεωστική ζήτηση. η ενέργεια εξακολουθεί να φτάνει, λίγο αργότερα και φθηνότερα.

Ε: Ποιο μήκος καλωδίου για φορτηγά;

Α: Μετρήστε την πλευρά της θύρας. Πολλά φορτηγά φορτώνουν στα αριστερά. ένα όπλο 7 μέτρων φτάνει σε μια αριστερή θύρα από οποιαδήποτε θέση διαδρόμου. Τα 5 μέτρα ταιριάζουν σε σεντάν παρκαρισμένα με μύτη.

Ε: Μπορώ να αναμίξω πιστόλια CCS2, GB/T και CHAdeMO σε ένα ντουλάπι;

Α: Ναι — οι τέσσερις θέσεις μπορούν να διαμορφωθούν από την υποδοχή σύνδεσης κατά την παραγγελία (CCS1/CCS2/GB/T/CHAdeMO/NACS). Πείτε μας τη σύνθεση του στόλου σας και αναθέτουμε ανά θέση.

Ε: Τι συμβαίνει στους -25C;

Α: Το ντουλάπι έχει βαθμολογηθεί στους -25C περιβάλλοντος και ξεκινά κανονικά. Τα καλώδια του όπλου σκληραίνουν στο κρύο, επομένως τα πληρώματα πρέπει να αποφεύγουν τα σφιχτά πηνία. Οι μονάδες ευρείας θερμοκρασίας είναι διαθέσιμες για πιο σκληρές τοποθεσίες.

Ε: Σε τι διαφέρει η συντήρηση από μια μονάδα με ένα όπλο;

Α: Περισσότεροι σύνδεσμοι προς επιθεώρηση. Ο ετήσιος κατάλογος ελέγχου καλύπτει και τις τέσσερις επαφές όπλων και τα χιτώνια καλωδίων. οι ίδιες οι μονάδες είναι τα ίδια εξαρτήματα με δυνατότητα εναλλαγής.

Ε: Χρόνος παράδοσης για παραγγελία δύο γραφείων;

Α: 15-20 εργάσιμες ημέρες από την κατάθεση. Οι παραγγελίες πολλών μονάδων μοιράζονται μία θέση παραγωγής, ώστε τα κιβώτια να αποστέλλονται μαζί.
