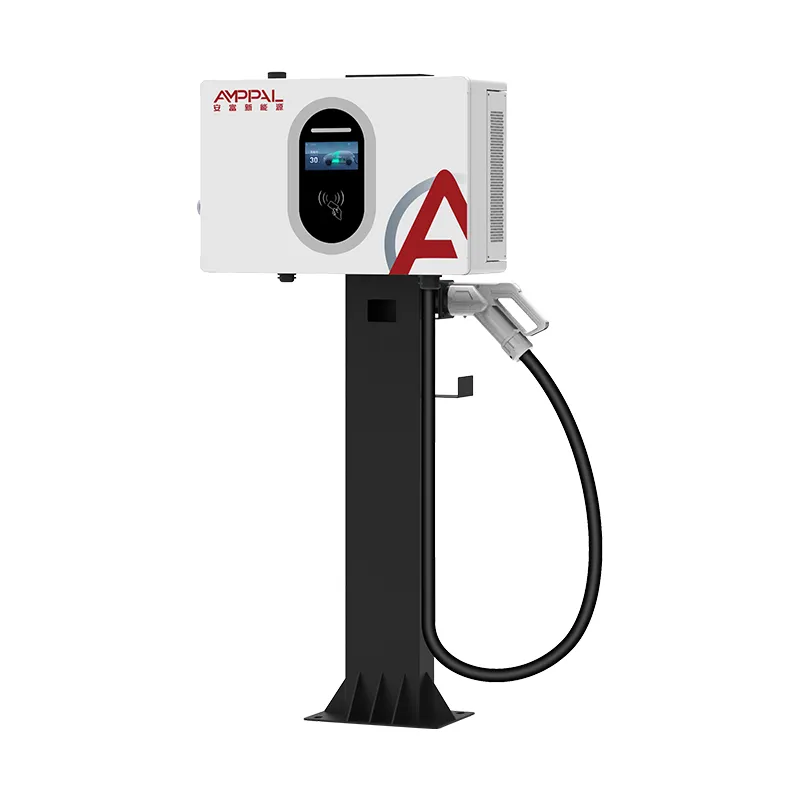

Επιτοίχιος σταθμός φόρτισης DC Fast EV 20 kW για επαγγελματικό χώρο στάθμευσης

Το σημείο εισόδου σε τριφασική φόρτιση DC

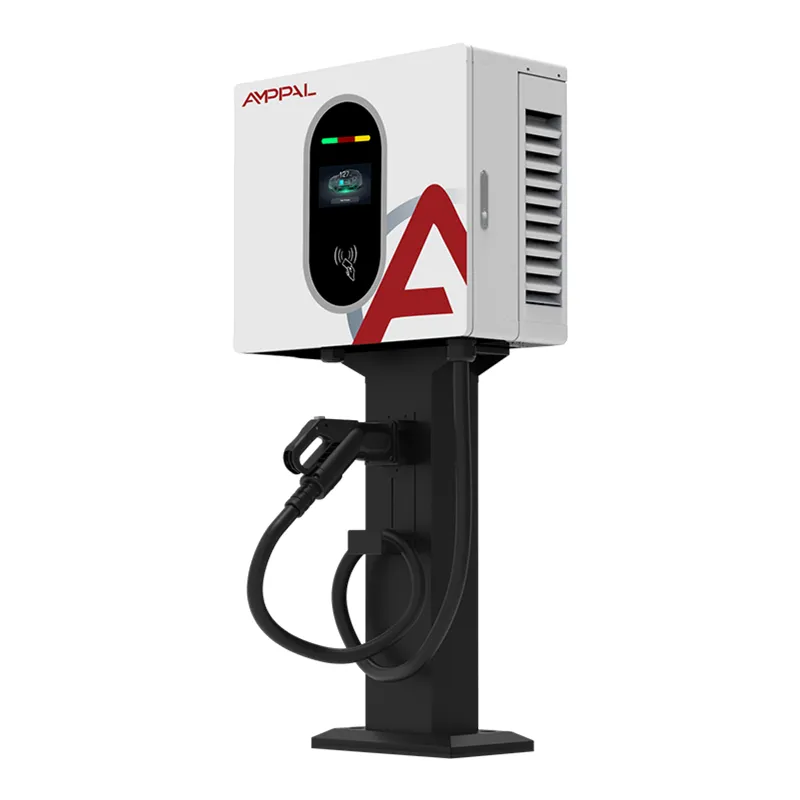

Το AF-DC-020-B-A-O-2-H είναι το σημείο όπου ξεκινά η τριφασική μας σειρά DC. Τραβάει AC380V, μετατρέπει εσωτερικά και αποδίδει 0-67A οπουδήποτε μεταξύ 200V και 1000VDC. Αυτό το ανώτατο όριο τάσης είναι η λεπτομέρεια που αξίζει να προσέξετε - τα 1000 V συνήθως προορίζονται για πολύ μεγαλύτερα ντουλάπια και σημαίνει ότι αυτή η μικρή μονάδα μπορεί ακόμα να μιλήσει σε πλατφόρμες οχημάτων 800 V που ένας φθηνότερος φορτιστής περιορισμένης ισχύος 500 V θα αρνιόταν εντελώς.

Φυσικά είναι ένα κουτί 450 × 660 × 240 mm σε στήριγμα τοίχου. Χωρίς πλίνθο, χωρίς χυτό θεμέλιο, χωρίς τάφρο καλωδίων σε ένα χώρο στάθμευσης αυτοκινήτων. Για μια τοποθεσία που έχει ήδη τριφασική ισχύ στον τοίχο, η εγκατάσταση είναι συνήθως μια εργασία μισής ημέρας για δύο ηλεκτρολόγους.

Κατασκευάσαμε αυτό το μοντέλο για αγοραστές που χρειάζονται ταχύτητα συνεχούς ρεύματος, αλλά δεν μπορούν να δικαιολογήσουν ένα ντουλάπι 60 kW — μικρά ξενοδοχεία, εργαστήρια, θέσεις εξυπηρέτησης αντιπροσωπειών και οποιονδήποτε δοκιμάζει την επί πληρωμή χρέωση πριν αυξηθεί.

Επιλογές σχεδίασης πίσω από την πλατφόρμα 20 kW

Οροφή εξόδου 1000 V σε μονάδα 20 kW: σπάνια σε αυτήν την κατηγορία ισχύος. Αποδεικνύει μελλοντικά την αγορά έναντι οχημάτων αρχιτεκτονικής 800V που φτάνουν στην αγορά σας.

Συνεχής βαθμολογία 0-67A: το ρεύμα διατηρείται σταθερό σε ολόκληρη τη ζώνη τάσης αντί να μειώνεται στο επάνω άκρο, όπου οι μονάδες προϋπολογισμού χάνουν αθόρυβα την απόδοση.

Ακρίβεια μέτρησης επιπέδου 1.0: μέτρηση βαθμού τιμολόγησης, ώστε τα στοιχεία εσόδων να ισχύουν εάν ένας πελάτης αμφισβητεί μια χρέωση.

Κοινόχρηστο περίβλημα 450 × 660 × 240 με τα μοντέλα μας 30 kW και 40 kW: ένα απόθεμα ανταλλακτικών, ένα πρότυπο τοποθέτησης, τρία επίπεδα ισχύος. Χρήσιμο εάν επεκτείνετε τον ιστότοπο αργότερα.

Οθόνη αφής 4,3 ιντσών: μικρότερο από το πάνελ 7 ιντσών στις μονάδες δαπέδου μας, επιλεγμένο σκόπιμα — λιγότερο γυαλί για να ραγίσει, χαμηλότερο κόστος αντικατάστασης και αρκετή επιφάνεια για την κατάσταση και την τιμή.

Ενσωματωμένη πρόσβαση σε κάρτα, QR και κωδικό πρόσβασης: δεν υπάρχει ξεχωριστός ελεγκτής πρόσβασης για αγορά ή καλωδίωση.

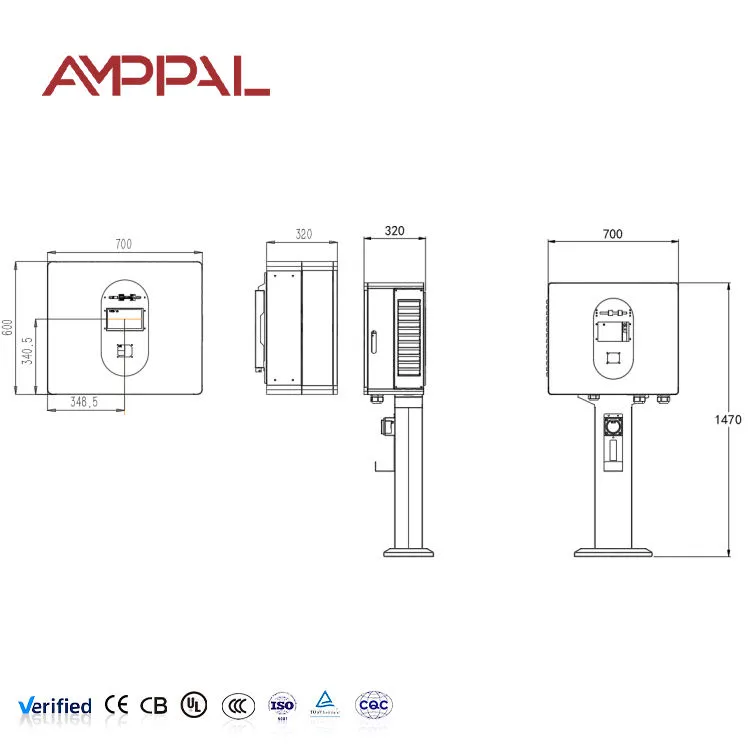

Τεχνικές Προδιαγραφές

Τοποθεσίες που ταιριάζουν σε Wall Box 20 kW DC

Χώροι στάθμευσης ξενοδοχείων και διαμερισμάτων: οι επισκέπτες σταθμεύουν για ώρες. Τα 20 kW επιστρέφουν περίπου 20 kWh ανά ώρα, αρκετά για πλήρη φόρτιση κατά τη διάρκεια της νύχτας και χρήσιμο συμπλήρωμα κατά τη διάρκεια του δείπνου.

Θέσεις σέρβις αντιπροσωπείας: φέρτε ένα αυτοκίνητο πελάτη από 30% σε 80% κατά τη διάρκεια ενός ραντεβού σέρβις χωρίς να δεσμεύσετε μια θέση υψηλής ισχύος.

Ελαφριές εμπορικές αποθήκες: τρεις ή τέσσερις μονάδες σε μια τριφασική πλακέτα ταιριάζουν σε ένα μικρό στόλο φορτηγών που επιστρέφει σε κλιμακωτούς χρόνους.

Κτίρια γραφείων που προσφέρουν χρέωση προσωπικού: ο προβλέψιμος χρόνος παραμονής των οκτώ ωρών καθιστά την υψηλή ισχύ περιττή και σπατάλη.

Δημοτικά και βοηθητικά ναυπηγεία: στιβαρό περίβλημα IP54, εύρος λειτουργίας -25°C έως +50°C, χωρίς κινούμενα μέρη για συντήρηση πέρα ​​από τους ανεμιστήρες.

Μέσα στο Power Chain

Η τριφασική είσοδος περνά μέσω ενός φίλτρου EMI και ενός απαγωγέα υπερτάσεων σε έναν ενεργό ανορθωτή, ο οποίος είναι αυτός που διατηρεί τον συντελεστή ισχύος υψηλό και την αρμονική παραμόρφωση χαμηλή. Ένας κακός σχεδιασμός ανορθωτή εμφανίζεται στον λογαριασμό ηλεκτρικού ρεύματος ως κυρώσεις αέργου ισχύος πολύ πριν εμφανιστεί ως σφάλμα.

Από το δίαυλο DC, ένας απομονωμένος μετατροπέας DC/DC παρακολουθεί την τάση που ζητά το σύστημα διαχείρισης μπαταρίας. Επειδή η έξοδος ρυθμίζεται με ακρίβεια επιπέδου 1.0, ο αριθμός ενέργειας στην οθόνη ταιριάζει με αυτό που πραγματικά εισήχθη στο πακέτο αρκετά για εμπορική τιμολόγηση.

Η προστασία είναι πολυεπίπεδη και όχι μοναδική: παρακολούθηση μόνωσης πριν από το κλείσιμο του επαφέα, συνεχής ανίχνευση υπολειπόμενου ρεύματος κατά τη διάρκεια της συνεδρίας, επαναφορά υπερβολικής θερμοκρασίας στη μονάδα και μηχανική διακοπή έκτακτης ανάγκης που κόβει απευθείας το πηνίο του επαφέα αντί να ζητά από το υλικολογισμικό να το κάνει.

Τι δοκιμάζουμε πριν φύγει από τη γραμμή

Διηλεκτρική αντοχή και αντίσταση μόνωσης στο 100% των μονάδων — όχι σχέδιο δειγματοληψίας.

Επαλήθευση μέτρησης έναντι βαθμονομημένου μετρητή αναφοράς για επιβεβαίωση της αξίωσης ακρίβειας επιπέδου 1.0.

Διαβροχή πλήρους φορτίου στα 20 kW με θερμική απεικόνιση των αρμών της μονάδας και της ράβδου ζυγού. Η χαλαρή ροπή εμφανίζεται εδώ ως hot spot.

Χρόνος απόκρισης διακοπής έκτακτης ανάγκης, ελέγχεται φυσικά σε κάθε μονάδα.

Επαλήθευση ψεκασμού και σκόνης IP54 σε δείγματα παραγωγής από κάθε παρτίδα, συν ψεκασμός αλατιού 96 ωρών στο φινίρισμα του περιβλήματος.

Συμμόρφωση με τα πρότυπα EN IEC 61851-1 και 61851-23. Η τεκμηρίωση CE αποστέλλεται με τα εμπορεύματα.

Τα οκτώ στάδια της κατασκευής αυτού του φορτιστή

Στάδιο 1 — Εισαγωγή εξαρτημάτων: μονάδες ανορθωτή, επαφές, μετρητές και σύνδεσμοι επαληθευμένοι έναντι του φύλλου δεδομένων πριν από την εισαγωγή στο απόθεμα.

Στάδιο 2 — Λαμαρίνα: Διάτρηση CNC και πάτημα φρένου από το περίβλημα. Η σταθερή γεωμετρία της φλάντζας είναι αυτό που κάνει τη στεγανοποίηση της φλάντζας της πόρτας.

Στάδιο 3 — Συγκόλληση: ρομποτική συγκόλληση ραφών σε δομικούς αρμούς για επαναληψιμότητα.

Στάδιο 4 — Φινίρισμα επιφάνειας: απολίπανση, φωσφορικά, ηλεκτροστατική βαφή πούδρας, σκλήρυνση σε φούρνο.

Στάδιο 5 — Ηλεκτρικό συγκρότημα: δομοστοιχεία, ζυγοί και πλεξούδα τοποθετημένα. κάθε ακροδέκτης ισχύος με ροπή στρέψης σύμφωνα με τις προδιαγραφές και σήμανση.

Στάδιο 6 — Υλικολογισμικό και βαθμονόμηση: φόρτωση λογισμικού, βαθμονομημένοι αισθητήρες τάσης και ρεύματος, επαλήθευση μετρητή.

Στάδιο 7 — Δοκιμή εισαγωγής και ασφάλειας: λειτουργία πλήρους φορτίου με θερμική παρακολούθηση και, στη συνέχεια, η μπαταρία ασφαλείας.

Στάδιο 8 — Συσκευασία και παλετοποίηση: χαρτοκιβώτιο με προστασία από αφρό, φράγμα υγρασίας, παλέτα εξαγωγής.

20kW, 30kW ή 40kW — Ανάγνωση της τρέχουσας βαθμολογίας

Αυτά τα τρία μοντέλα μοιράζονται ένα περίβλημα και διαφέρουν κυρίως στο ρεύμα εξόδου: 67A, 100A και 133A αντίστοιχα. Δεδομένου ότι ο χρόνος φόρτισης εξαρτάται από το ρεύμα σε μια δεδομένη τάση πακέτου, η πρακτική διαφορά είναι ξεκάθαρη — ένα αυτοκίνητο 60 kWh χρειάζεται περίπου τρεις ώρες στα 20 kW, δύο στα 30 kW, ενενήντα λεπτά στα 40 kW.

Επιλέξτε 20 kW όταν ο χρόνος παραμονής είναι τέσσερις ώρες ή περισσότερο και η σύνδεσή σας στο δίκτυο είναι μέτρια. Τραβάει περίπου 30Α ανά φάση, τα οποία απορροφούν οι περισσότερες μικρές εμπορικές προμήθειες χωρίς αναβάθμιση.

Μετακινηθείτε έως και 30 kW ή 40 kW όταν η στάθμευση αναποδογυρίζει πιο γρήγορα ή όταν φορτίζετε φορτηγά με μεγαλύτερα πακέτα. Λάβετε υπόψη την πλευρά της προσφοράς: τα 40 kW έλκουν περίπου το διπλάσιο ρεύμα εισόδου από τα 20 kW, και αυτό είναι συχνά που αποφασίζει την απάντηση και όχι την τιμή του φορτιστή.

Όπου διαφέρουμε από τις φθηνότερες μονάδες 20 kW

Εύρος τάσης: πολλές μονάδες 20kW σταματούν στα 500V ή 750V. Το δικό μας φτάνει τα 1000V, επομένως εξακολουθεί να λειτουργεί όταν φτάνουν οχήματα 800V.

Μέτρηση: Ακρίβεια επιπέδου 1.0 ως στάνταρ αντί για επιλογή πρόσθετου κόστους.

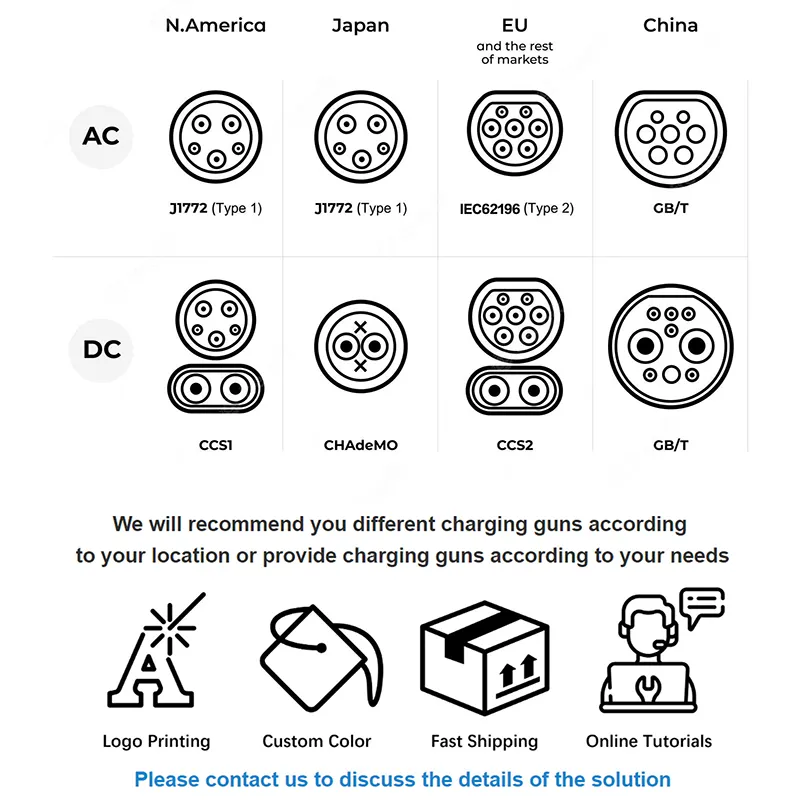

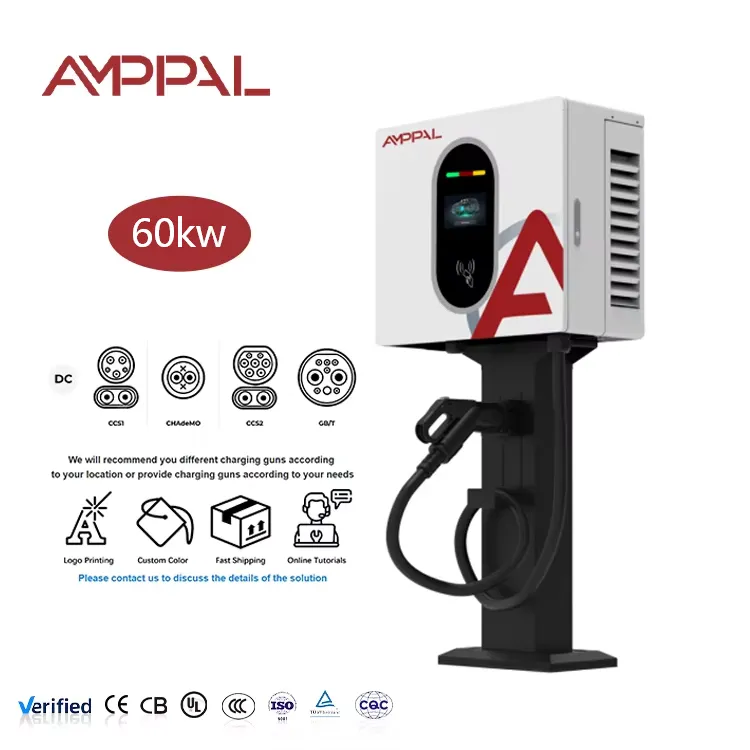

Ευελιξία σύνδεσης: CCS1, CCS2, CHAdeMO, GB/T και NACS όλα διαθέσιμα στην ίδια πλατφόρμα — δεν είστε κλειδωμένοι σε μία εξαγωγική αγορά.

Κοινότητα ανταλλακτικών σε 20/30/40 kW: λιγότερα ανταλλακτικά για απόθεμα εάν εκτελείτε μικτή τοποθεσία.

Χρόνος παράδοσης 15-20 εργάσιμες ημέρες πρότυπο. 25-30 με προσαρμοσμένη επωνυμία. Το MOQ είναι στάνταρ 1 μονάδας, 50 μονάδες για προσαρμοσμένο χρώμα ή λογότυπο.

Εξαγωγή Συσκευασία και φορτίο

Οι μονάδες αποστέλλονται μεμονωμένα σε χαρτοκιβώτια πέντε στρώσεων με αφρό EPE και πολυστρωματική επένδυση σφραγισμένη με ξηραντικό. Οι διαστάσεις του χαρτοκιβωτίου είναι περίπου 540 × 750 × 330 χιλιοστά με μεικτό βάρος κοντά στα 42 κιλά, επομένως μια μονάδα μπορεί να ανυψωθεί για δύο άτομα.

Δώδεκα μονάδες ταιριάζουν σε μια τυπική παλέτα εξαγωγής, δεμένη και τεντωμένη σε θερμικά επεξεργασμένη ξυλεία χωρίς υποκαπνισμό. Ένα κοντέινερ 20 ποδιών παίρνει περίπου 96 μονάδες σε παλέτα.

Όροι συναλλαγών: EXW, FOB Ningbo ή Σαγκάη, CIF και DDP για τους περισσότερους ευρωπαϊκούς προορισμούς και προορισμούς του Κόλπου. Οι παραγγελίες δειγμάτων συνήθως πηγαίνουν αεροπορικώς ή express courier σε 5-7 ημέρες. οι αποστολές εμπορευματοκιβωτίων ακολουθούν τα κανονικά δρομολόγια. Τα έγγραφα εξαγωγής περιλαμβάνουν τιμολόγιο, λίστα συσκευασίας, CE DoC και την αναφορά δοκιμής μονάδας.

Όροι υπηρεσίας

Εγγύηση δύο ετών για την πλήρη μονάδα, συμπεριλαμβανομένων των μονάδων ισχύος, του μετρητή, των επαφών και της οθόνης.

Απομακρυσμένα διαγνωστικά με βάση το OCPP όπου ο ιστότοπος έχει συνδεσιμότητα. διαβάζουμε το αρχείο καταγραφής σφαλμάτων αντί να μαντεύουμε από μια περιγραφή.

Τα ανταλλακτικά αποστέλλονται εντός 48 ωρών από την επιβεβαίωση βλάβης, 3-5 εργάσιμες ημέρες κατά τη μεταφορά με courier.

Προαιρετικό κιτ ανταλλακτικών πριν από την αποστολή — εφεδρική μονάδα και σετ επαφών — που συνήθως λαμβάνουν οι διανομείς που εξυπηρετούν απομακρυσμένες περιοχές.

Εγχειρίδιο εγκατάστασης, σχηματική καλωδίωση και λίστα ελέγχου θέσης σε λειτουργία στα Αγγλικά. άλλες γλώσσες κατόπιν αιτήματος για παραγγελίες όγκου.

Πέντε σφάλματα έναρξης λειτουργίας που αξίζει να αποφύγετε

Λάθος: ρύθμιση μεγέθους του διακόπτη ανάντη στα kW εξόδου του φορτιστή. Δεξιά: μέγεθος στο ρεύμα εισόδου — περίπου 30A ανά φάση σε πλήρες φορτίο, συν περιθώριο.

Λάθος: τοποθέτηση της μονάδας σε κοίλο διαχωριστικό τοίχο. Δεξιά: στερέωση σε τοιχοποιία ή ατσάλινο πλαίσιο. Ζυγίζει περίπου 38 κιλά πριν από το καλώδιο.

Λάθος: αφήστε την περιστροφή φάσης ανεξέλεγκτη. Δεξιά: επαληθεύστε τη σειρά κατά την έναρξη λειτουργίας. ο ενεργός ανορθωτής αναφέρει ένα σφάλμα αντί να εκτελείται, και αυτή η κλήση μπορεί να αποφευχθεί.

Λάθος: μπλοκάρισμα της διαδρομής εξαερισμού με έναν δίσκο καλωδίων ακριβώς από πάνω. Δεξιά: κρατήστε 300 mm καθαρά πάνω και κάτω για ροή αέρα.

Λάθος: ρύθμιση της χρέωσης πριν από την επαλήθευση της ένδειξης του μετρητή έναντι ενός γνωστού φορτίου. Δεξιά: έλεγχος μία φορά κατά τη θέση σε λειτουργία — Η ακρίβεια επιπέδου 1.0 βοηθάει μόνο εάν το τιμολόγιο έχει διαμορφωθεί σωστά.

Σημειώσεις από τις εγκαταστάσεις του ιστότοπου

Ένα ξενοδοχείο 32 δωματίων έξω από την Κρακοβία εγκατέστησε τέσσερις μονάδες σε έναν πίσω χώρο στάθμευσης αυτοκινήτων το 2025. Η συντήρησή τους ανέφερε ότι ο καθοριστικός παράγοντας δεν ήταν η τιμή αλλά η επιτοίχια βάση — η επιφάνεια στάθμευσης είναι μισθωμένη και δεν τους επετράπη να χύνουν θεμέλια για επιδαπέδια ντουλάπια.

Ένας χειριστής ενοικίασης βαν στη Μαλαισία διαθέτει έξι μονάδες σε δύο υποκαταστήματα. Ανέφεραν ένα πραγματικό πρόβλημα τον πρώτο χρόνο: η συμπύκνωση στην οθόνη κατά τη διάρκεια των πρωινών μουσώνων, επιλύθηκε με τη μεταφορά δύο μονάδων κάτω από τον υπάρχοντα θόλο αντί για οποιαδήποτε αλλαγή στο υλικό.

Ένας εργολάβος ηλεκτρικής ενέργειας στα Ηνωμένα Αραβικά Εμιράτα, ο οποίος έχει εγκαταστήσει περισσότερα από τριάντα από αυτά, σχολίασε ότι το κοινό περίβλημα στα 20/30/40 kW απλοποιεί την εργασία του — ίδια βάση, ίδια είσοδος καλωδίου, ίδια βήματα έναρξης λειτουργίας, ανεξάρτητα από το επίπεδο ισχύος που παρήγγειλε ο πελάτης.

Ερωτήσεις που κάνουν οι αγοραστές πριν από την παραγγελία

Ε: Τι χωρητικότητα τροφοδοσίας χρειάζομαι;

Α: Περίπου 30A ανά φάση σε τριφασική τροφοδοσία 380V σε πλήρη έξοδο. Επιβεβαιώστε ότι η πλακέτα σας έχει τον χώρο κεφαλής πριν την παραγγελία.

Ε: Το εύρος των 1000V σημαίνει ότι φορτίζει γρήγορα αυτοκίνητα 800V;

Α: Σημαίνει ότι τα φορτίζει καθόλου, στα 20 kW. Οι πλατφόρμες υψηλής τάσης χρειάζονται την εμβέλειά μας 120 kW+ για πραγματικά γρήγορες συνεδρίες.

Ε: Είναι ο μετρητής αρκετά ακριβής για να χρεώνει τους πελάτες;

Α: Ναι, Επίπεδο 1.0. Επαληθεύστε έναντι ενός φορτίου αναφοράς κατά την έναρξη λειτουργίας και διαμορφώστε ανάλογα το τιμολόγιο.

Ε: Μπορώ να το τοποθετήσω σε εξωτερικό χώρο χωρίς θόλο;

Α: Το IP54 το επιτρέπει. Ένας θόλος εξακολουθεί να παρατείνει τη διάρκεια ζωής της οθόνης και της φλάντζας, ιδιαίτερα σε κλίματα υψηλής υπεριώδους ακτινοβολίας ή μουσώνων.

Ε: Ποιο σύνδεσμο πρέπει να προσδιορίσω;

A: CCS2 για την Ευρώπη και το μεγαλύτερο μέρος της Μέσης Ανατολής, CCS1 ή NACS για τη Βόρεια Αμερική, GB/T για την Κίνα, CHAdeMO όπου τα παλαιότερα ιαπωνικά μοντέλα είναι κοινά.

Ε: Μπορώ να αναβαθμίσω μια μονάδα 20kW σε 30kW αργότερα;

A: Όχι — οι μονάδες ισχύος διαφέρουν. Παραγγείλετε τη βαθμολογία που χρειάζεστε. το ότι το περίβλημα είναι πανομοιότυπο δεν καθιστά τα ηλεκτρονικά εναλλάξιμα.

Ε: Πόσο θορυβώδες είναι σε ένα οικιστικό περιβάλλον;

Α: Ψύξη με ανεμιστήρα και ελεγχόμενη ταχύτητα. Σε μερικό φορτίο είναι αθόρυβο. σε παρατεταμένο πλήρες φορτίο αναμένετε ηχητικό θόρυβο ανεμιστήρα παρόμοιο με μια εξωτερική μονάδα κλιματισμού.

Ε: Τι περιλαμβάνεται στο κουτί;

Α: Φορτιστής, στήριγμα τοίχου, καλώδιο φόρτισης και πιστόλι, εγχειρίδιο εγκατάστασης και πιστοποιητικό δοκιμής. Το μήκος του καλωδίου είναι στάνταρ 5 μέτρα.
