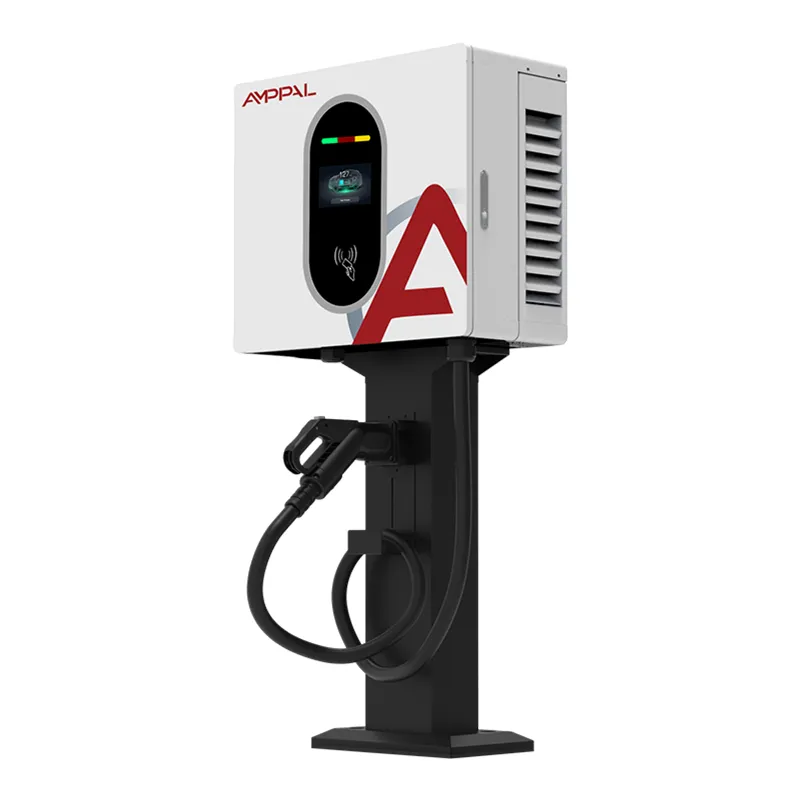

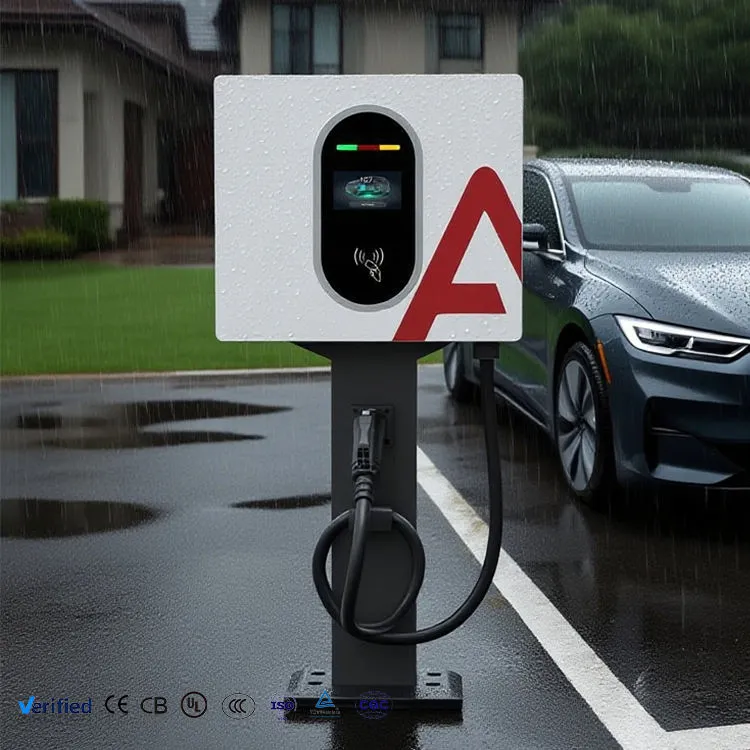

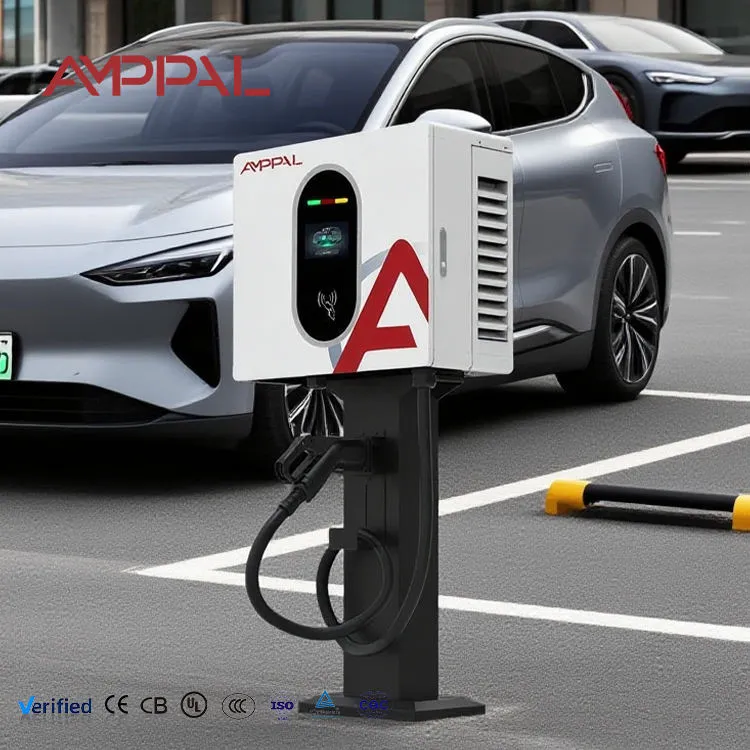

Επιτοίχιος φορτιστής DC EV 40 kW υψηλής ισχύος για αποθήκες στόλου

Η υψηλότερη δύναμη που θα βάλουμε σε έναν τοίχο

Τα σαράντα κιλοβάτ είναι το πρακτικό ανώτατο όριο για την τοποθέτηση σε τοίχο και είμαστε άμεσοι για το γιατί. Πάνω από αυτό, η απόδοση θερμότητας και η μάζα της μονάδας κάνουν ένα στήριγμα τοίχου τη λάθος τεχνική απάντηση - καταλήγετε με ένα βαρύ κουτί, εξαναγκασμένους περιορισμούς αερισμού και μια δομική στερέωση που οι περισσότεροι ιδιοκτήτες κτιρίων θα αρνηθούν να υπογράψουν. Το AF-DC-040-B-A-O-2-H βρίσκεται ακριβώς σε αυτό το όριο.

Αυτό που παίρνετε για να μείνετε κάτω από αυτό είναι σημαντικό. Χωρίς τσιμεντένια βάση, χωρίς τάφρο καλωδίων, χωρίς απώλεια θέσης στάθμευσης στον ίδιο τον φορτιστή και χωρίς μόνιμη αλλαγή σε μια επιφάνεια που μπορεί μόνο να μισθώσετε. Σε έναν υπόγειο χώρο στάθμευσης με οροφή 2,2 μέτρων, μια επιτοίχια μονάδα είναι συχνά η μόνη επιλογή που λειτουργεί φυσικά.

Η έξοδος είναι 0-133A σε 200-1000 VDC — το ίδιο παράθυρο τάσης με τα ντουλάπια 60 kW και 120 kW, από ένα κουτί που καταλαμβάνει λιγότερη επιφάνεια τοίχου από ένα οικιακό ψυγείο.

Τι σας σώζει η τοποθέτηση στον τοίχο

Χωρίς πολιτικά έργα: ένα επιδαπέδιο ντουλάπι συνήθως χρειάζεται θεμέλιο, δρομολόγηση αγωγών και αποκατάσταση. Η τοποθέτηση σε τοίχο αφαιρεί εντελώς αυτή τη γραμμή από το κόστος του έργου.

Χωρίς χαμένο χώρο στάθμευσης: ένα ντουλάπι δαπέδου συν το διάκενο ασφαλείας του καταναλώνει χρήσιμη περιοχή. Βιδωμένη σε τοίχο ή κολώνα, η μονάδα δεν δέχεται κανένα.

Εφικτό κάτω από χαμηλές οροφές: με ύψος 660 mm σε βραχίονα, ταιριάζει σε υπόγειους χώρους στάθμευσης όπου ένα ντουλάπι 1,9 μέτρων δεν μπορεί να περάσει τον περιορισμό ύψους ράμπας.

Αναστρέψιμη εγκατάσταση: σε μισθωμένους χώρους η μονάδα αποκολλάται από τον τοίχο και οι στερέώσεις γίνονται σωστά. Πολλοί ιδιοκτήτες θα το εγκρίνουν όταν αρνούνται τις εργασίες εδάφους.

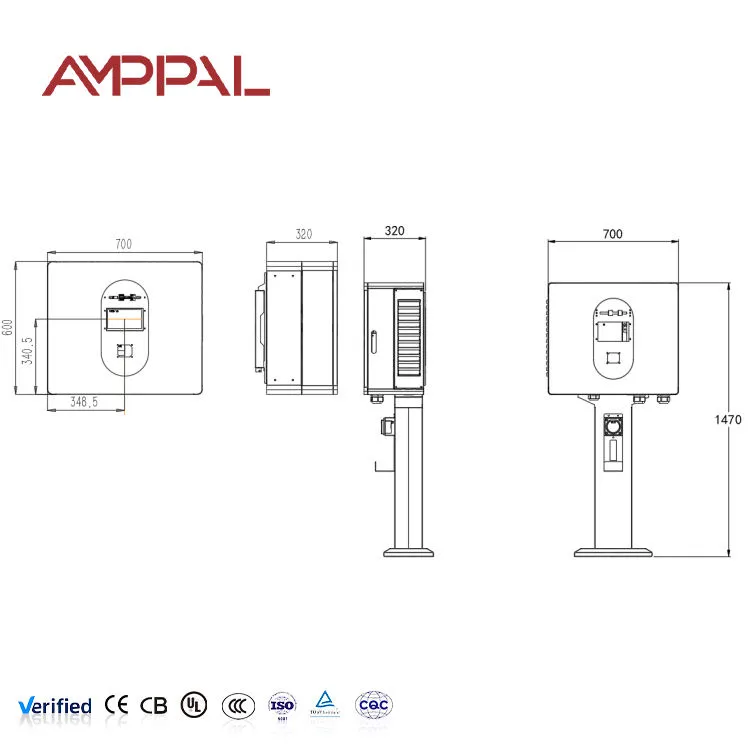

Ίδιο αποτύπωμα 450 × 660 × 240 με τα μοντέλα μας 20 kW και 30 kW: οι τοποθεσίες μικτής ισχύος μοιράζονται ένα σχέδιο βραχίονα και μία λίστα ανταλλακτικών.

Έξοδος 133A σε πλήρες εύρος τάσης: η ονομαστική τιμή ρεύματος διατηρείται στα 800 V αντί να σβήνει, πράγμα που είναι το σημείο όπου οι ανταγωνιστές που καθορίζονται σε λεπτές τιμές υπολείπονται.

Τεχνικές Προδιαγραφές

Ιστότοποι όπου αυτό το μοντέλο είναι η μόνη λογική εφαρμογή

Υπόγειοι και πολυώροφοι χώροι στάθμευσης: το ύψος της οροφής και το διάκενο της ράμπας αποκλείουν τα ντουλάπια δαπέδου. Η τοποθέτηση στήλης ταιριάζει καλά σε αυτή τη μονάδα.

Μισθωμένα γήπεδα λιανικής: οι ενοικιαστές που δεν μπορούν να ξεπεράσουν το έδαφος εξακολουθούν να θέλουν φόρτιση DC επί τόπου.

Ιστορικά ή πολεοδομικά κέντρα πόλεων: οι αρχές που αρνούνται τα νέα έπιπλα δρόμου θα επιτρέψουν συχνά μια μονάδα επιτοίχια σε μια υπάρχουσα κατασκευή.

Συμπαγείς αστικοί σταθμοί καυσίμων: η περιοχή του προαστίου έχει ήδη δεσμευτεί για τις νησίδες καυσίμων και την κυκλοφορία. Ο χώρος τοίχου στο κτίριο του καταστήματος είναι δωρεάν.

Κτίρια αποθήκης με υπάρχουσα τριφασική πλακέτα στον τοίχο: μικρές διαδρομές καλωδίων, ελάχιστη εργασία εγκατάστασης, γρήγορη θέση σε λειτουργία.

Θερμικός σχεδιασμός στο όριο τοίχου

Ένας μετατροπέας 40 kW που λειτουργεί με απόδοση 95% διαχέει περίπου δύο κιλοβάτ ως θερμότητα. Σε ένα ντουλάπι δαπέδου που η θερμότητα έχει μεγάλο όγκο και μια ψηλή καμινάδα για εργασία. Σε έναν τοίχο δεν έχετε κανένα από τα δύο, επομένως η διαδρομή ροής αέρα πρέπει να σχεδιαστεί και όχι να υποτεθεί.

Η εισαγωγή είναι χαμηλή στο περίβλημα, η εξάτμιση είναι υψηλή και η εσωτερική διαταραχή κρατά τον ζεστό αέρα μακριά από τα ηλεκτρονικά στοιχεία ελέγχου και το μετρητή - εξαρτήματα των οποίων η ακρίβεια μεταβάλλεται όταν μαγειρεύουν. Οι ανεμιστήρες ελέγχονται από τη θερμοκρασία και λειτουργούν μόνο όσο σκληρά απαιτούν οι συνθήκες, γεγονός που διατηρεί επίσης τη μονάδα σε αποδεκτή ησυχία σε μια πολυκατοικία.

Η επαναφορά της εξόδου είναι προοδευτική παρά δυαδική. Εάν η θερμοκρασία περιβάλλοντος και το φορτίο ωθήσουν τη θερμοκρασία της μονάδας προς το όριο, ο φορτιστής μειώνει το ρεύμα σταδιακά και η συνεδρία απλά διαρκεί περισσότερο. Δεν σκοντάφτει και δεν πετάει τον οδηγό. Αυτή η συμπεριφορά έχει μεγαλύτερη σημασία σε κλειστούς υπόγειους χώρους στάθμευσης με περιορισμένη ανταλλαγή αέρα, όπου ακριβώς εγκαθίστανται αυτές οι μονάδες.

Αρχεία δοκιμών και πιστοποίησης

Συμμόρφωση με το EN IEC 61851-1:2019 και το EN IEC 61851-23:2014. Η τεκμηρίωση CE και η σειριακή έκθεση δοκιμής αποστέλλονται με κάθε μονάδα.

Εκτεταμένη θερμική διαβροχή ειδικά για αυτό το μοντέλο — πλήρες φορτίο 40 kW ενώ καταγράφονται οι θερμοκρασίες του περιβλήματος και της μονάδας, επειδή αυτή είναι η υψηλότερη πυκνότητα θερμότητας στην επιτοίχια σειρά μας.

Δοκιμή 100% διηλεκτρικής αντοχής και αντίστασης μόνωσης.

Επαλήθευση μετρητή έναντι βαθμονομημένης αναφοράς. Η ακρίβεια επιπέδου 1.0 επιβεβαιώθηκε ανά μονάδα και καταγράφηκε σε σχέση με τον σειριακό αριθμό.

Επαλήθευση IP54 και ψεκασμός αλατιού 96 ωρών στο φινίρισμα του περιβλήματος.

Διαθέσιμα δεδομένα δοκιμών έλξης βραχίονα και στερέωσης κατόπιν αιτήματος — χρήσιμα όταν ένας επιθεωρητής κτιρίων ζητά δομική αιτιολόγηση πριν εγκρίνει την εγκατάσταση.

Βήματα Κατασκευής

1. Επαλήθευση εξαρτημάτων στα εισερχόμενα προϊόντα: μονάδες ισχύος, επαφές, μετρητής, βύσματα και ανεμιστήρες ελεγμένοι σύμφωνα με τις προδιαγραφές.

2. Διάτρηση με CNC και διαμόρφωση πέδησης πάνελ περιβλήματος. Τα ανοίγματα ροής αέρα αποτελούν μέρος του προγράμματος διάτρησης, δεν ανοίγονται αργότερα.

3. Ρομποτική συγκόλληση διεπαφής πλαισίου και βραχίονα, ακολουθούμενη από φινίρισμα ραφής.

4. Προετοιμασία επιφάνειας και ηλεκτροστατική βαφή πούδρας με πολυμερισμό σε φούρνο.

5. Συγκρότημα αμαξοστοιχίας — εγκατεστημένα δομοστοιχεία, ράβδοι και εσωτερικός διάφραγμα. όλοι οι ακροδέκτες ισχύος έχουν ροπή στρέψης και μαρκαρισμένοι.

6. Συγκρότημα ελέγχου και μέτρησης, η δρομολόγηση της πλεξούδας διατηρείται μακριά από τη διαδρομή θερμού αέρα.

7. Φόρτωση υλικολογισμικού, βαθμονόμηση αισθητήρα, επαλήθευση μετρητή έναντι αναφοράς.

8. Εκτεταμένη θερμική λειτουργία πλήρους φορτίου, δοκιμή ασφαλείας, έλεγχος IP και μετά συσκευασία εξαγωγής.

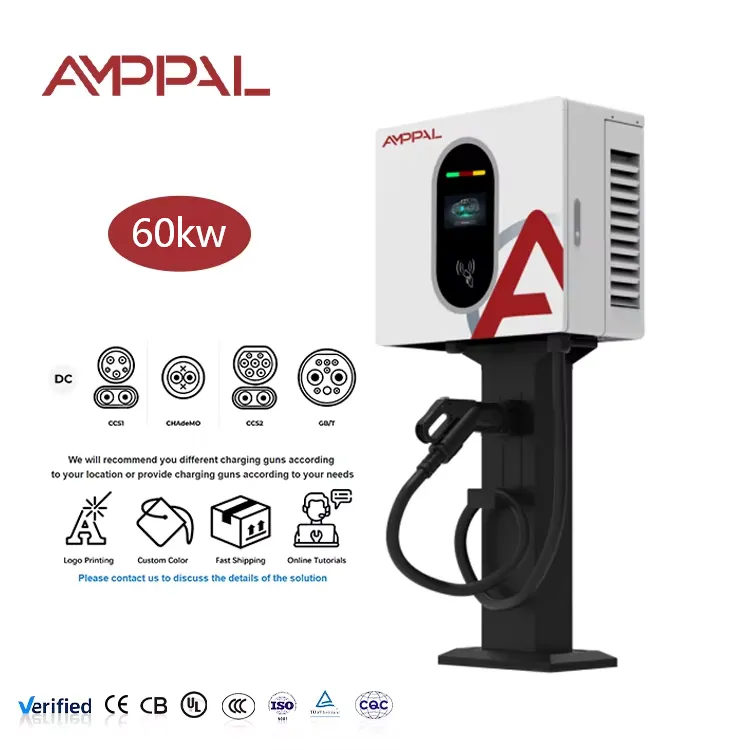

40 kW σε τοίχο ή 60 kW στο πάτωμα;

Αυτή είναι η απόφαση που λαμβάνουν στην πραγματικότητα οι περισσότεροι αγοραστές σε αυτό το επίπεδο ισχύος, οπότε εδώ είναι η ειλικρινής μας ανάγνωση.

Επιλέξτε τη μονάδα τοίχου 40 kW όταν ο χώρος του δαπέδου δεν είναι διαθέσιμος, οι εργασίες εδάφους είναι απαγορευμένες ή μη οικονομικές, το ύψος οροφής είναι περιορισμένο ή η εγκατάσταση πρέπει να είναι αναστρέψιμη. Τραβάει περίπου 60Α ανά φάση, τα οποία πολλές υπάρχουσες εμπορικές πλακέτες μπορούν να φιλοξενήσουν χωρίς αναβάθμιση.

Επιλέξτε μια επιδαπέδια μονάδα 60 kW όταν έχετε το χώρο και τη χωρητικότητα τροφοδοσίας, εάν θέλετε λειτουργία με διπλό πιστόλι ή χρειάζεστε μικρότερες συνεδρίες για δημόσιο προαύλιο. Ανά κιλοβάτ που παραδίδεται είναι συνήθως η καλύτερη αξία και η συντήρηση ενός ντουλαπιού δαπέδου είναι ευκολότερη — ο τεχνικός εργάζεται όρθιος στο επίπεδο του εδάφους και όχι σε μια πλατφόρμα. Εάν και οι δύο επιλογές είναι πραγματικά ανοιχτές για εσάς, η μονάδα δαπέδου είναι συνήθως η ισχυρότερη αγορά. Αυτό το προϊόν κερδίζει τη θέση του όταν δεν είναι.

Πώς καθορίζουμε ενάντια σε ανταγωνιστικές μονάδες 40 kW

Ρεύμα σε υψηλή τάση: κρατάμε 133A σε όλο το παράθυρο 200-1000VDC. Ζητήστε την ίδια τιμή στα 800V από οποιαδήποτε εναλλακτική λύση πριν συγκρίνετε τις τιμές.

Θερμική συμπεριφορά υπό μείωση: ρωτήστε τι συμβαίνει στους 45°C περιβάλλοντος σε κλειστό χώρο. Η προοδευτική επαναφορά διατηρεί τις συνεδρίες σε λειτουργία. ένα δύσκολο ταξίδι δεν το κάνει.

Μέτρηση: Επίπεδο 1.0 ως στάνταρ, βαθμονόμηση καταγράφεται ανά σειριακό αριθμό.

Δομική τεκμηρίωση: Παρέχονται δεδομένα δοκιμής έλξης βραχίονα, τα οποία συντομεύουν την έγκριση κτιρίου σε εμπορικούς χώρους.

Εμπορικοί όροι: Πρότυπο MOQ 1 μονάδας με χρόνο παράδοσης 15-20 εργάσιμες ημέρες. 50 μονάδες και 25-30 εργάσιμες ημέρες για προσαρμοσμένη επωνυμία. Εγγύηση δύο ετών, με δυνατότητα επέκτασης.

Σχεδιασμός συσκευασίας, βάρους και φορτίου

Κάθε μονάδα αποστέλλεται σε χαρτοκιβώτιο πέντε στρώσεων περίπου 540 × 750 × 330 mm, μεικτό βάρος περίπου 52 kg. Αυτό είναι το βαρύτερο από τα τρία επιτοίχια μοντέλα, επομένως σχεδιάστε μηχανικό χειρισμό ή δύο άτομα στο σημείο εγκατάστασης.

Δέκα μονάδες ανά παλέτα εξαγωγής σε θερμικά επεξεργασμένη ξυλεία χωρίς υποκαπνισμό, δεμένη και τεντωμένη. Ένα δοχείο 20 ποδιών παίρνει περίπου 80 παλετοποιημένες μονάδες, ένας κύβος ύψους 40 ποδιών περίπου 170.

Οι διαθέσιμοι όροι είναι EXW, FOB Ningbo ή Shanghai, CIF και DDP για τους περισσότερους προορισμούς της Ευρώπης και του Κόλπου. Οι μονάδες δειγμάτων πηγαίνουν αεροπορικώς ή express courier σε 5-7 ημέρες. Τα έγγραφα αποστολής περιλαμβάνουν εμπορικό τιμολόγιο, λίστα συσκευασίας, δήλωση συμμόρφωσης CE, σειριακή έκθεση δοκιμής και πιστοποιητικό προέλευσης κατόπιν αιτήματος.

Ανταλλακτικά υποστήριξης και επισκευής

Εγγύηση δύο ετών σε μονάδες ισχύος, πίνακα ελέγχου, μετρητή, επαφές, ανεμιστήρες και οθόνη.

Οι ανεμιστήρες αντιμετωπίζονται ως αντικείμενο επισκευής και μπορούν να αντικατασταθούν επί τόπου σε λιγότερο από τριάντα λεπτά με τη μονάδα απομονωμένη — χωρίς επιστροφή στο εργοστάσιο.

Απομακρυσμένη ανάκτηση κωδικού σφάλματος μέσω OCPP σε συνδεδεμένες τοποθεσίες. Οι περισσότερες διαγνώσεις ολοκληρώνονται χωρίς επίσκεψη.

Ανταλλακτικά αποστέλλονται εντός 48 ωρών από επιβεβαιωμένη βλάβη, 3-5 εργάσιμες ημέρες με ταχυμεταφορά.

Ο τριμηνιαίος καθαρισμός φίλτρου είναι η μοναδική εργασία συντήρησης που έχει μεγαλύτερη σημασία σε αυτό το μοντέλο, δεδομένης της πυκνότητας θερμότητάς του. Το εγχειρίδιο τεκμηριώνει τη διαδικασία με φωτογραφίες.

Λάθη εγκατάστασης ειδικά για μια μονάδα τοίχου 40 kW

Λάθος: στερέωση σε ελαφρύ μπλοκ ή σε διαχωριστικό με καρφιά. Δεξιά: οπλισμένο σκυρόδεμα, συμπαγής τοιχοποιία ή χαλύβδινο πλαίσιο. Η μονάδα υπερβαίνει τα 45 κιλά πριν συνδεθεί το καλώδιο και το πιστόλι.

Λάθος: εγκατάσταση σε σφραγισμένο υπόγειο χώρο χωρίς αξιολόγηση εξαερισμού. Δεξιά: επιβεβαιώστε την ανταλλαγή αέρα στο χώρο. Δύο κιλοβάτ συνεχούς θερμότητας σε ένα κλειστό δωμάτιο αυξάνουν τη θερμοκρασία περιβάλλοντος και ενεργοποιούν την επαναφορά.

Λάθος: τοποθέτηση της μονάδας πάνω από το ύψος της κεφαλής για εξοικονόμηση χώρου. Δεξιά: κρατήστε την οθόνη στο ύψος των ματιών και τη θήκη του όπλου σε κοντινή απόσταση. Η άβολη εργονομία δημιουργεί κλήσεις υποστήριξης και κατεστραμμένα καλώδια.

Λάθος: μείωση του μεγέθους του καλωδίου τροφοδοσίας για διαδρομή σαράντα μέτρων ή περισσότερο. Δεξιά: υπολογίστε την πτώση τάσης στην πραγματική διαδρομή στα 60A ανά φάση, όχι μόνο την ικανότητα μεταφοράς ρεύματος.

Λάθος: στεγανοποίηση της μονάδας σε εσοχή τοίχου χωρίς διάκενο από πίσω. Δεξιά: ακολουθήστε το διάστημα των αγκύλων. Το πίσω διάκενο είναι μέρος του σχεδιασμού ψύξης, όχι μια προτίμηση εγκατάστασης.

Αναφορές από εγκατεστημένους ιστότοπους

Ένας χειριστής εμπορικού κέντρου στην Κωνσταντινούπολη εγκατέστησε έξι μονάδες σε κολώνες υπογείου το 2025, αφού μια πρόταση για το δάπεδο απέτυχε στην έρευνα ύψους ράμπας. Ο μηχανικός του έργου τους ανέφερε ότι το αποφασιστικό τεχνικό σημείο ήταν η συμπεριφορά θερμικής επαναφοράς — το υπόγειο είναι ζεστό τον Αύγουστο και είχαν βιώσει δύσκολα ταξίδια με εξοπλισμό προηγούμενου προμηθευτή.

Ένα υποκατάστημα ενοικίασης αυτοκινήτων στο αεροδρόμιο της Τιφλίδας λειτουργεί τέσσερις μονάδες κάτω από ένα θόλο. Ο επόπτης του στόλου τους σημείωσε ότι το 133A είναι αρκετό για να γυρίσει ένα επιστρεφόμενο όχημα μεταξύ των ενοικιάσεων και ότι η επιτοίχια βάση κρατούσε και τις τέσσερις θέσεις πλήρως χρησιμοποιήσιμες, κάτι που δεν θα είχε η διάταξη του ντουλαπιού.

Ένας εγκαταστάτης στη Γερμανία, ο οποίος έχει τοποθετήσει περισσότερα από είκοσι από αυτά σε συγκροτήματα κατοικιών, έθεσε ένα σταθερό σημείο ανατροφοδότησης: η τεκμηρίωση δοκιμής έλξης του βραχίονα είναι αυτό που εγκρίνει τη διοίκηση του κτιρίου και το ζητά σε κάθε έργο.

Συνήθεις ερωτήσεις πριν από την αγορά

Ε: Μπορεί να το αντέξει ο τοίχος;

Α: Η μονάδα είναι περίπου 45 κιλά. Απαιτείται συμπαγής τοιχοποιία ή οπλισμένο σκυρόδεμα. παρέχουμε δεδομένα δοκιμής έλξης για το στήριγμα κατόπιν αιτήματος.

Ε: Τι ρεύμα τροφοδοσίας χρειάζεται;

Α: Περίπου 60A ανά φάση στα 380V τριφασικό υπό πλήρες φορτίο.

Ε: Θα λειτουργήσει σε κλειστό υπόγειο πάρκινγκ;

Α: Ναι, υπόκειται σε αξιολόγηση αερισμού. Διαχέει περίπου 2 kW θερμότητας συνεχώς με πλήρες φορτίο.

Ε: Πόσο γρήγορη είναι μια συνεδρία;

Α: Περίπου 45-55 λεπτά για 20-80% σε ένα τυπικό πακέτο 60 kWh, ανάλογα με το τι δέχεται το BMS του οχήματος.

Ε: Είναι τα 40kW η μεγαλύτερη μονάδα τοίχου που κατασκευάζετε;

Α: Ναι. Πάνω από αυτό κατασκευάζουμε επιδαπέδιες μονάδες, επειδή η επιτοίχια τοποθέτηση παύει να είναι η σωστή τεχνική λύση.

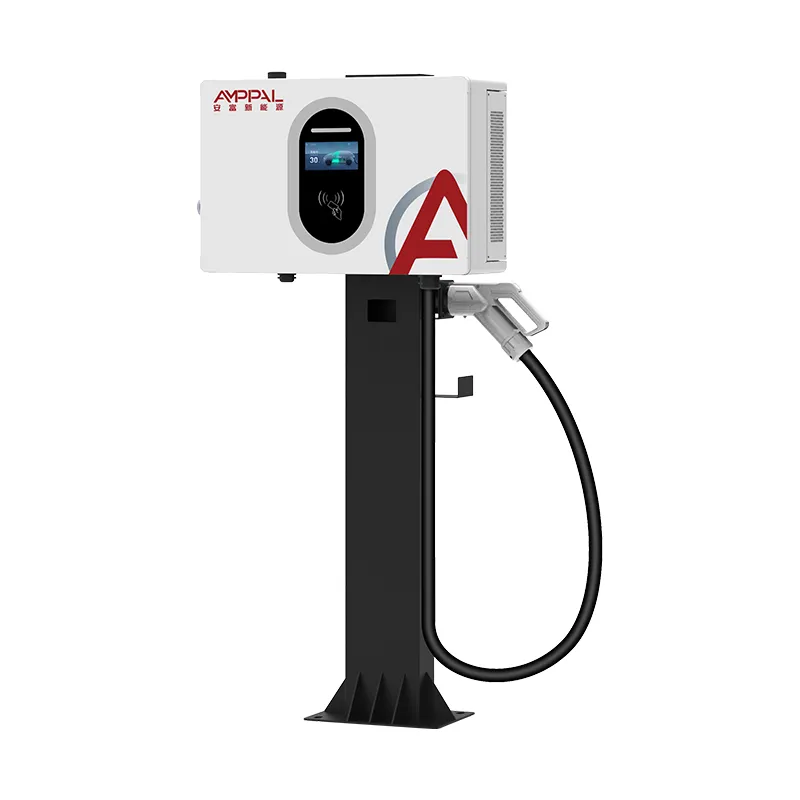

Ε: Μπορεί να τοποθετηθεί σε στύλο;

Α: Ναι, με το κιτ τοποθέτησης σε στύλο, με την προϋπόθεση ότι ο πόλος έχει βαθμολογηθεί για το φορτίο. Καθορίστε την ώρα της παραγγελίας.

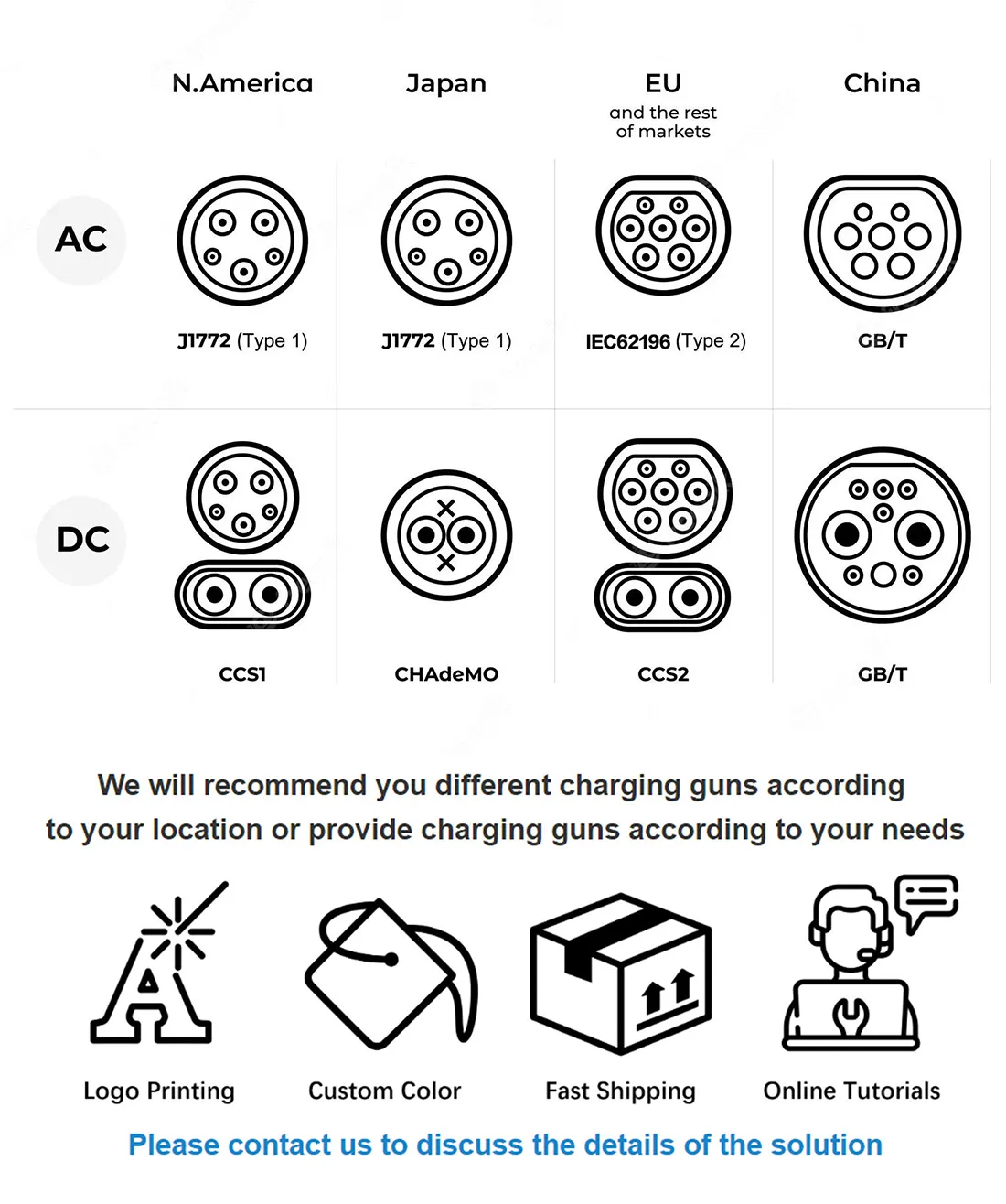

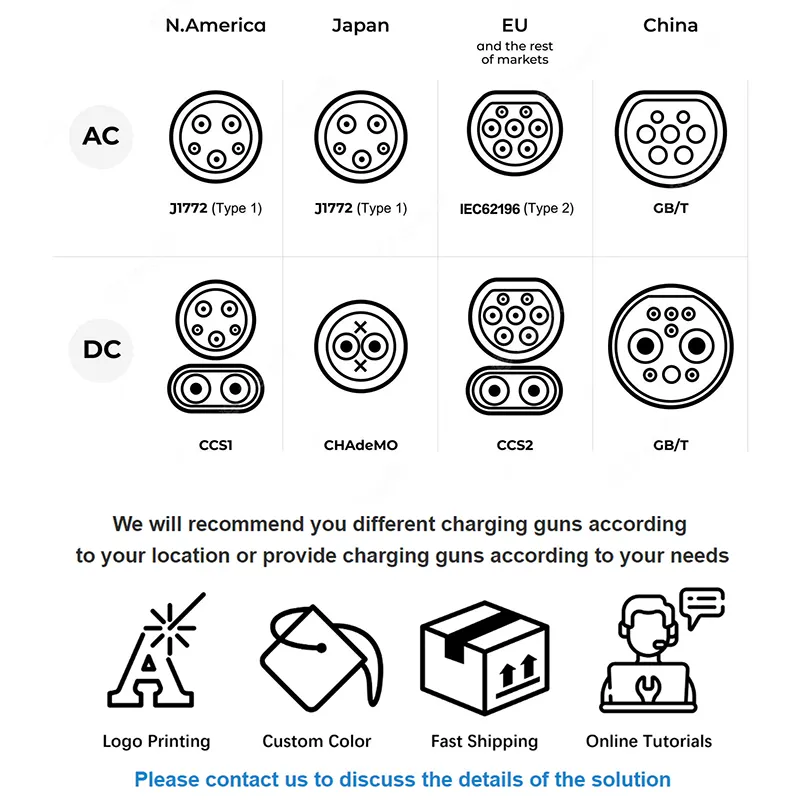

Ε: Υποστηρίζει διπλά όπλα;

Α: Όχι. Είναι μονοβόλο. Για ταυτόχρονη φόρτιση πολλών οχημάτων, δείτε τα ηλεκτρικά ντουλάπια τύπου split.

Ε: Ποιο είναι το επίπεδο θορύβου σε ένα κτίριο κατοικιών;

Α: Οι ανεμιστήρες είναι ελεγχόμενοι από την ταχύτητα και αθόρυβοι σε μερικό φορτίο. Υπό παρατεταμένο πλήρες φορτίο σε περιορισμένο χώρο, αναμένετε θόρυβο συγκρίσιμο με έναν συμπυκνωτή κλιματιστικού εξωτερικού χώρου.
