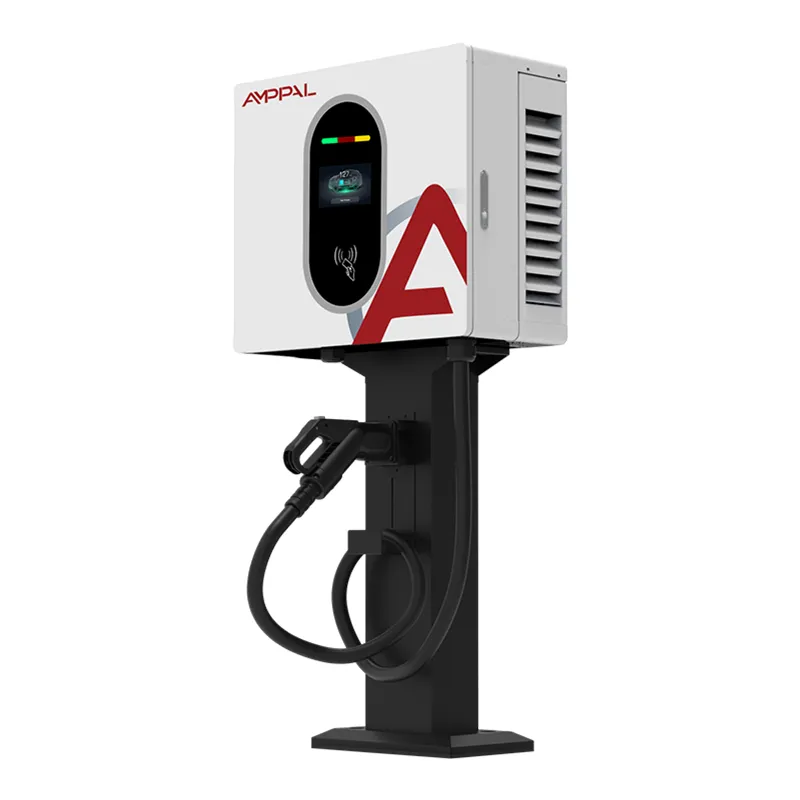

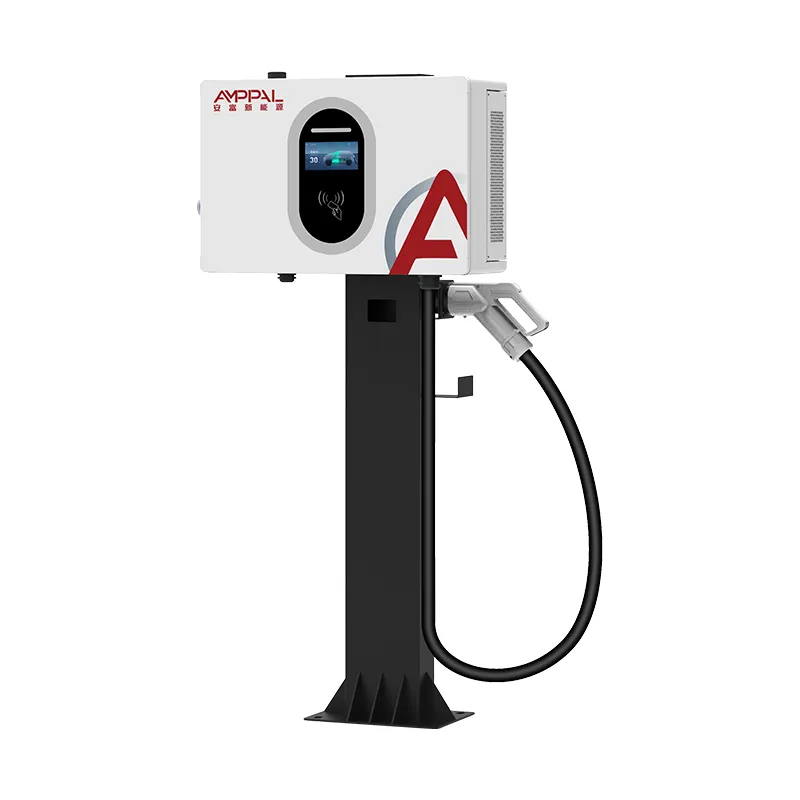

Επιτοίχιος φορτιστής DC EV 7 kW για σπίτι και χώρο εργασίας

Τι είναι στην πραγματικότητα αυτό το κιβώτιο τοίχου DC 7 kW

Οι περισσότεροι φορτιστές 7 kW που βρίσκετε είναι επιτοίχια κουτιά AC. Αυτό δεν είναι. Το AF-DC-7-B-A-O-4-H μετατρέπει την ισχύ στο εσωτερικό του φορτιστή και σπρώχνει το DC κατευθείαν στη μπαταρία, παρακάμπτοντας εντελώς τον ενσωματωμένο φορτιστή του αυτοκινήτου. Αυτή η διαφορά έχει μεγαλύτερη σημασία από ό,τι υποδηλώνει ο αριθμός κιλοβάτ.

Γιατί έχει σημασία; Πολλά οχήματα αποστέλλονται με φορτιστή 3,3 kW. Συνδέστε τα σε ένα κουτί εναλλασσόμενου ρεύματος 7 kW και εξακολουθούν να αντλούν μόνο 3,3 kW — η μισή χωρητικότητά σας παραμένει σε αδράνεια. Τροφοδοτήστε το ίδιο αυτοκίνητο 7 kW DC και παίρνει τα πλήρη 7 kW, επειδή το σημείο συμφόρησης έχει φύγει. Τα ηλεκτρικά φορτηγά εφοδιαστικής, τα ηλεκτρικά οχήματα χαμηλής ταχύτητας και τα παλαιότερα μοντέλα με αδύναμους ενσωματωμένους φορτιστές επωφελούνται περισσότερο.

Ο γρήγορος φορτιστής DC EV 7 kW στον τοίχο για το σπίτι και το χώρο εργασίας λειτουργεί με κανονική μονοφασική τροφοδοσία AC220V, ώστε να μπορείτε να τον εγκαταστήσετε όπου απλά δεν υπάρχει τριφασική τροφοδοσία. Το βάρος και το βάθος διατηρούνται χαμηλά (βάθος 92 χιλιοστών), ώστε να στερεώνεται οριζόντια στον τοίχο χωρίς να τρώει σε χώρο στάθμευσης.

Όπου ένας φορτιστής DC 7 kW νικάει ένα κουτί AC 7 kW

Χωρίς εμπόδιο φορτιστή: Η έξοδος DC πηγαίνει απευθείας στο πακέτο, επομένως τα οχήματα με φορτιστές 3,3 kW εξακολουθούν να λαμβάνουν τα πλήρη 7 kW.

Μονοφασικό φιλικό: λειτουργεί με AC220V±15%. Χωρίς τριφασική εφαρμογή, χωρίς αναβάθμιση μετασχηματιστή, χωρίς αναμονή από την εταιρεία κοινής ωφέλειας.

Λεπτό προφίλ 92 χιλιοστών: με διαστάσεις 540 × 320 × 92 χιλιοστά, κάθεται πιο κοντά στον τοίχο από τις περισσότερες μονάδες συνεχούς ρεύματος, γεγονός που διατηρεί τα στενά γκαράζ και τα δρομάκια χρηστικά.

Ευρύ παράθυρο 200-750 VDC: καλύπτει LSEV χαμηλής τάσης και τυπικές πλατφόρμες επιβατών 400 V από μία μονάδα.

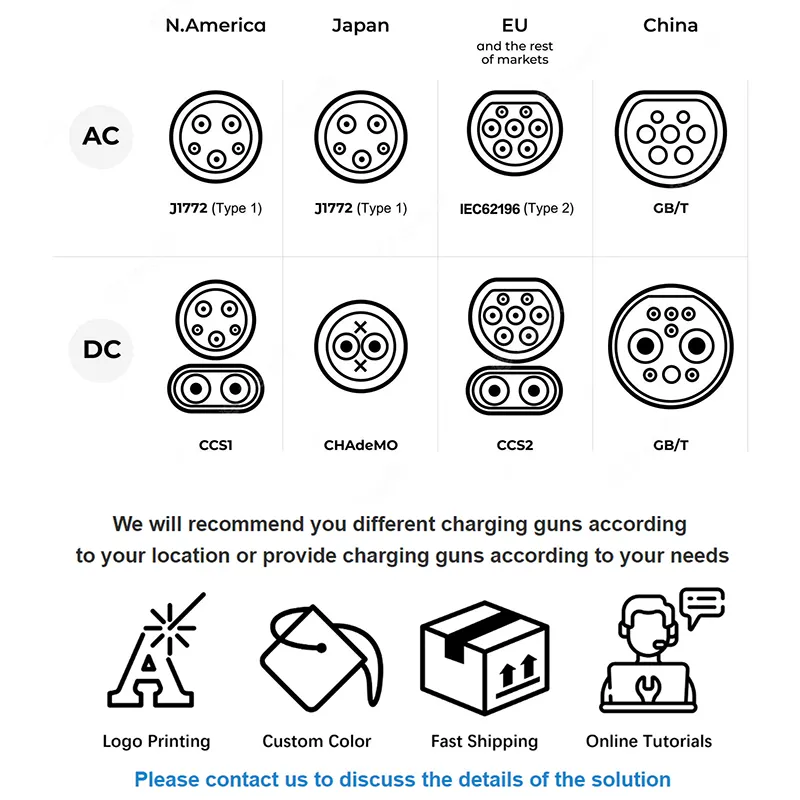

Πλήρης κάλυψη συνδετήρων: CCS1, CCS2, CHAdeMO, GB/T και NACS. Διαλέξτε το όπλο την ώρα της παραγγελίας. τα εσωτερικά παραμένουν ίδια.

Δίκτυο από την πρώτη μέρα: 4G συν OCPP 1.6j σημαίνει ότι μπορείτε να χρεώνετε, να παρακολουθείτε και να ενημερώνετε εξ αποστάσεως ακόμη και σε ιστότοπο χωρίς σταθερή γραμμή Διαδικτύου.

Τεχνικές Προδιαγραφές

Ποιος αγοράζει αυτή τη μονάδα και γιατί

Ιδιοκτήτες βίλας και αρχοντικού με αδύναμο ενσωματωμένο φορτιστή: έχετε ταχύτητα DC στο σπίτι χωρίς να αναβαθμίσετε τη σύνδεση στο δίκτυο.

Μικροί χειριστές logistics: ηλεκτρικά φορτηγά σταθμευμένα όλη τη νύχτα σε αμαξοστάσιο με μονοφασική παροχή. Δύο ή τρεις από αυτές τις μονάδες καλύπτουν ένα μικρό στόλο.

Καταστήματα στην άκρη του δρόμου, ξενώνες και αγροτικά πρατήρια καυσίμων: ένας χαμηλού κόστους τρόπος για να προσφέρετε χρέωση DC επί πληρωμή ως δευτερεύουσα υπηρεσία. Η μονάδα 4G χειρίζεται τη χρέωση.

Διαχειριστές ακινήτων που πιλοτάρουν τη φόρτιση EV: αρκετά φθηνό για δοκιμή σε ένα κτίριο προτού δεσμευτούν για εγκατάσταση 60 kW+.

Διανομείς που εξυπηρετούν αγορές όπου η τριφασική ισχύς είναι σπάνια: ένα προϊόν συνεχούς ρεύματος που εγκαθίσταται σχεδόν οπουδήποτε.

Πώς λειτουργεί η μετατροπή

Το εισερχόμενο μονοφασικό AC περνά πρώτα από το φιλτράρισμα EMI και την προστασία από υπερτάσεις. Η βαθμίδα ανορθωτή τη μετατρέπει σε ενδιάμεσο δίαυλο DC και, στη συνέχεια, μια βαθμίδα DC/DC που βασίζεται σε SiC, ανεβάζει τον δίαυλο σε οποιαδήποτε τάση ζητήσει το BMS του οχήματος — οπουδήποτε μεταξύ 200V και 750V.

Η επικοινωνία λειτουργεί παράλληλα με την παροχή ρεύματος. Πριν περάσει οποιοδήποτε ρεύμα, ο φορτιστής και το όχημα διαπραγματεύονται πάνω από την πιλοτική γραμμή ελέγχου: το BMS δηλώνει την επιθυμητή τάση και το μέγιστο ρεύμα, ο φορτιστής επιβεβαιώνει ότι μπορεί να το τροφοδοτήσει, ελέγχεται η μόνωση και μόνο τότε κλείνουν οι επαφές. Αυτή η χειραψία επαναλαμβάνεται συνεχώς κατά τη διάρκεια της συνεδρίας, γι' αυτό και η φόρτιση DC μπορεί να μειωθεί ομαλά καθώς γεμίζει το πακέτο.

Η θερμότητα από το στάδιο ισχύος εξάγεται με εξαναγκασμένη ψύξη αέρα με ανεμιστήρες ελεγχόμενης θερμοκρασίας. Σε ελαφρύ φορτίο, οι ανεμιστήρες είναι σε αδράνεια, έτσι ο θόρυβος παραμένει πολύ κάτω από την ονομαστική τιμή ≤65dB σε οικιακό περιβάλλον.

Πιστοποίηση και Εργοστασιακές δοκιμές

Κατασκευασμένο σύμφωνα με το EN IEC 61851-1:2019 και το EN IEC 61851-23:2014, τα δύο πρότυπα Ευρωπαίους επιθεωρητές ελέγχουν πρώτα σε οποιαδήποτε μονάδα DC.

Κάθε μονάδα εκτελεί ένα burn-in πλήρους φορτίου πριν αποσταλεί. Καταγράφουμε την τάση εξόδου, τη σταθερότητα του ρεύματος και τη θερμοκρασία της μονάδας κατά τη διάρκεια της λειτουργίας αντί να ελέγχουμε ένα δείγμα.

Η αντίσταση μόνωσης και η διηλεκτρική αντοχή ελέγχονται στο 100% της παραγωγής, όχι κατά παρτίδα.

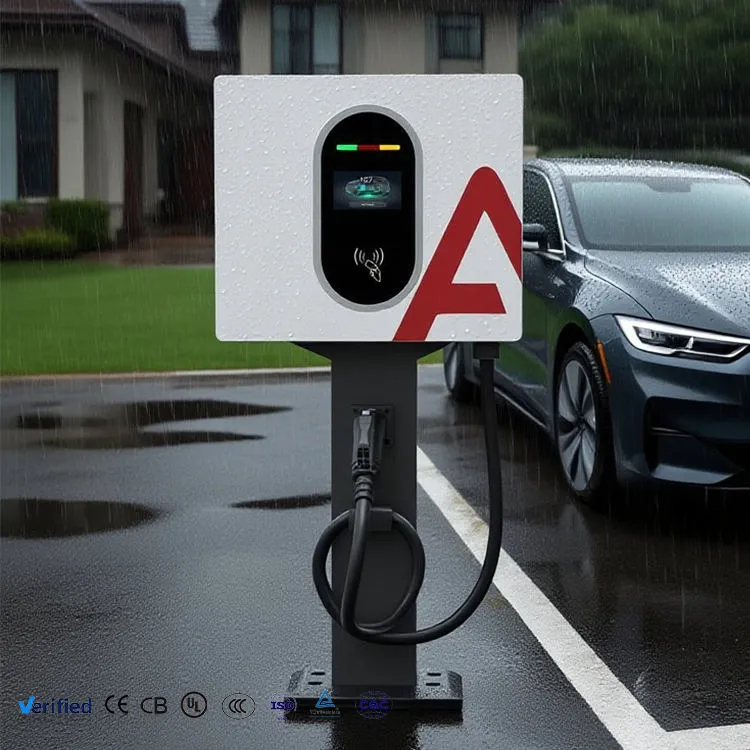

Η επαλήθευση IP54 καλύπτει την είσοδο σκόνης και το πιτσίλισμα νερού από κάθε κατεύθυνση — η ρεαλιστική λειτουργία αστοχίας για μια επιτοίχια μονάδα κάτω από μια μαρκίζα που στάζει.

Τα περιβλήματα περνούν από ψεκασμό αλατιού 96 ωρών. Οι παράκτιες εγκαταστάσεις στον Κόλπο και τη Νοτιοανατολική Ασία είναι εκεί όπου η φθηνή βαφή πούδρας αποτυγχάνει πρώτα.

Από τη λαμαρίνα στη σφραγισμένη μονάδα: Τα βήματα παραγωγής μας

1. Εισερχόμενη επιθεώρηση — οι μονάδες ισχύος, οι επαφές και οι σύνδεσμοι ελέγχονται σύμφωνα με τις προδιαγραφές κατά την άφιξη. Οτιδήποτε εκτός ανοχής επιστρέφει στον προμηθευτή.

2. Διάτρηση και κάμψη CNC — τα πάνελ του περιβλήματος κόβονται και σχηματίζονται σε εξοπλισμό TRUMPF, κρατώντας σφιχτές ανοχές ώστε η πόρτα να σφραγίζει ομοιόμορφα.

3. Συγκόλληση και επεξεργασία επιφάνειας — ρομποτική συγκόλληση, στη συνέχεια απολίπανση, φωσφοροποίηση και ηλεκτροστατική επίστρωση σκόνης για αντοχή στη διάβρωση.

4. Συγκρότημα μονάδας και πλεξούδας — οι μονάδες ισχύος, η πλακέτα ελέγχου και ο αργαλειός καλωδίωσης τοποθετούνται σε αποκλειστική γραμμή DC. Οι τιμές ροπής σε όλους τους ακροδέκτες ισχύος καταγράφονται.

5. Αναβοσβήνει και βαθμονόμηση υλικολογισμικού — Οι αισθητήρες τάσης και ρεύματος εξόδου βαθμονομούνται έναντι φορτίου αναφοράς.

6. Λειτουργία πλήρους φορτίου — η μονάδα φορτίζει ένα προσομοιωμένο φορτίο μπαταρίας με ονομαστική ισχύ ενώ παρακολουθούνται οι θερμοκρασίες.

7. Ασφάλεια και επαλήθευση IP — μόνωση, συνέχεια γείωσης, απόκριση διακοπής έκτακτης ανάγκης και στεγανοποίηση περιβλήματος.

8. Συσκευασία — χαρτοκιβώτιο με μαξιλάρι αφρού, στη συνέχεια σε παλέτα για εξαγωγή.

Μέγεθος: Είναι το 7kW DC η σωστή επιλογή;

Επιλέξτε αυτή τη μονάδα όταν το όχημα κάθεται για αρκετές ώρες και ο ιστότοπός σας έχει μόνο μονοφασική ισχύ. Ένα τυπικό πακέτο 60 kWh διαρκεί περίπου 8 ώρες από το σχεδόν άδειο — ωραία κατά τη διάρκεια της νύχτας, πολύ αργό για δημόσιο προαύλιο.

Εάν τα οχήματά σας διαθέτουν φορτιστή 6,6 kW ή 11 kW και έχετε διαθέσιμο τριφασικό, ένα απλό κουτί AC θα κοστίσει λιγότερο και θα κάνει την ίδια δουλειά. Να είστε ειλικρινείς σχετικά με αυτό. θα προτιμούσαμε να αγοράσετε το σωστό προϊόν.

Εάν χρειάζεστε μετρούμενη ανάκαμψη σε λεπτά και όχι σε ώρες, μεταβείτε στα επιτοίχια μοντέλα συνεχούς ρεύματος 20 kW ή 30 kW ή στο εύρος επιδαπέδιων 60 kW+. Και αν η τοποθεσία έχει τριφασική ισχύ, αλλά εξακολουθείτε να θέλετε DC, το AF-DC-020-B-A-O-2-H 20 kW είναι συνήθως η καλύτερη τιμή ανά κιλοβάτ.

Πώς συγκρίνουμε σε αυτό το προϊόν

Γνήσιο DC στα 7 kW: πολλοί προμηθευτές επαναφέρουν την ετικέτα ενός κουτιού AC 7 kW ως «ταχείας φόρτισης». Ελέγξτε την προδιαγραφή τάσης εξόδου — αν λέει 230 VAC, δεν είναι φορτιστής DC.

MOQ 1 μονάδας για την τυπική κατασκευή: μπορείτε να δοκιμάσετε ένα πριν παραγγείλετε ένα κοντέινερ.

Προσαρμοσμένο χρώμα περιβλήματος και επωνυμία οθόνης από 50 μονάδες, χωρίς χρέωση εργαλείων για αλλαγές χρώματος.

Ο χρόνος παράδοσης είναι 15-20 εργάσιμες ημέρες για τυπικές διαμορφώσεις, 25-30 για προσαρμοσμένο υλικολογισμικό ή επωνυμία.

Εγγύηση δύο ετών με εφεδρικές μονάδες τροφοδοσίας που αποστέλλονται από την DHL ή τη FedEx, που συνήθως φτάνουν σε 3-5 εργάσιμες ημέρες.

Συσκευασία και αποστολή

Κάθε φορτιστής αποστέλλεται σε ένα κυματοειδές χαρτοκιβώτιο πέντε στρώσεων με γωνίες αφρού EPE, εσωτερική σακούλα από πολυ κατά την υγρασία και ξηραντικό. Το μέγεθος του χαρτοκιβωτίου είναι περίπου 630 × 410 × 190 mm. μεικτό βάρος περίπου 18 κιλά συμπεριλαμβανομένου του καλωδίου.

Οι τυπικές παλέτες εξαγωγής χωρούν 20 μονάδες, με συρρίκνωση και ιμάντες, κόντρα πλακέ χωρίς υποκαπνισμό. Για αποστολές LCL μπορούμε να παλετοποιήσουμε μικρότερες ποσότητες κατόπιν αιτήματος.

Στέλνουμε EXW, FOB Ningbo ή Shanghai, CIF και DDP. Οι θαλάσσιες μεταφορές είναι ο κανόνας για 20+ μονάδες. air ή DHL express έχει νόημα για δείγματα και επείγοντα ανταλλακτικά. Η τεκμηρίωση περιλαμβάνει εμπορικό τιμολόγιο, λίστα συσκευασίας, δήλωση συμμόρφωσης CE και έκθεση δοκιμής.

Εγγύηση και υποστήριξη

Πρότυπο δύο ετών, που καλύπτει μονάδες ισχύος, πίνακα ελέγχου, επαφές και HMI. Η παράταση σε τρία ή πέντε χρόνια είναι διαθέσιμη κατά την παραγγελία.

Απομακρυσμένα διαγνωστικά μέσω OCPP 1.6j — στις περισσότερες περιπτώσεις μπορούμε να διαβάσουμε τους κωδικούς σφαλμάτων και να προωθήσουμε μια επιδιόρθωση υλικολογισμικού χωρίς να επισκεφτεί κανείς τον ιστότοπο.

Τα ανταλλακτικά αποστέλλονται εντός 48 ωρών από την επιβεβαιωμένη βλάβη. Η τυπική μεταφορά από πόρτα σε πόρτα είναι 3-5 εργάσιμες ημέρες με express courier.

Περιλαμβάνονται αγγλικά εγχειρίδιο εγκατάστασης, διαγράμματα καλωδίωσης και λίστα ελέγχου θέσης σε λειτουργία. Η υποστήριξη ανάθεσης βίντεο είναι δωρεάν για την πρώτη εγκατάσταση.

Λάθη εγκατάστασης που βλέπουμε πιο συχνά

Λάθος: σύνδεση σε κοινόχρηστο οικιακό κύκλωμα 16Α. Δεξιά: εκτελέστε μια αποκλειστική τροφοδοσία μεγέθους για την πλήρη έλξη 7 kW με το δικό της διακόπτη και RCD.

Λάθος: παρακάμπτοντας τη ράβδο γείωσης επειδή «το κτίριο είναι ήδη γειωμένο». Δεξιά: βεβαιωθείτε ότι η αντίσταση γείωσης πληροί τον τοπικό κώδικα — Η παρακολούθηση της μόνωσης DC εξαρτάται από μια σταθερή αναφορά γείωσης.

Λάθος: τοποθέτηση κάτω από ένα άκρο οροφής χωρίς υδρορροές. Δεξιά: Το IP54 χειρίζεται το πιτσίλισμα, όχι τη συνεχή ροή. Ένας μικρός θόλος προσθέτει χρόνια στη διάρκεια ζωής της οθόνης και της φλάντζας.

Λάθος: περιέλιξη υπερβολικού καλωδίου φόρτισης στο έδαφος. Δεξιά: χρησιμοποιήστε τη θήκη και το άγκιστρο. Η ζημιά του καλωδίου από την οδήγηση είναι η πιο κοινή επισκευή εκτός εγγύησης.

Λάθος: υποθέτοντας ότι οποιοδήποτε όχημα θα τραβήξει 7 kW. Δεξιά: Η έξοδος DC περιορίζεται από όποιο είναι χαμηλότερο — χωρητικότητα φορτιστή ή αίτημα BMS.

Τι μας λένε οι αγοραστές

Ένας ιδιοκτήτης ξενώνα στο Τσιάνγκ Μάι αγόρασε δύο μονάδες στις αρχές του 2025. Η σημείωσή του μετά από έξι μήνες: «Οι τρεις φάσεις θα κόστιζε περισσότερο από τους ίδιους τους φορτιστές. Αυτά λειτουργούν με την ίδια παροχή με την κουζίνα. Οι επισκέπτες με παλαιότερα φορτηγά Nissan τελικά φορτίζουν με πλήρη ταχύτητα αντί να στάζουν».

Ένας διανομέας στο Καζακστάν παρήγγειλε 40 μονάδες για αγροτικά πρατήρια καυσίμων. Τα σχόλιά τους ήταν αμβλεία και χρήσιμα — η αρχική φωτεινότητα της οθόνης ήταν δύσκολο να διαβαστεί σε άμεσο ήλιο, έτσι τα αλλάξαμε στην επιλογή εμφάνισης υψηλής φωτεινότητας στη δεύτερη σειρά. Τίποτα άλλο δεν άλλαξε.

Μια μικρή εταιρεία ταχυμεταφορών στο Γκουανγκντόνγκ εκτελεί έξι από αυτές κατά τη διάρκεια της νύχτας σε μια αποθήκη με μονοφασική παροχή 60Α. Ο διευθυντής λειτουργιών τους ανέφερε μηδενικό χρόνο διακοπής λειτουργίας τους πρώτους δεκατέσσερις μήνες και σημείωσε ότι ο θόρυβος του ανεμιστήρα είναι αρκετά χαμηλός που οι γείτονες δεν έχουν παραπονεθεί.

Συχνές Ερωτήσεις

Ε: Είναι πραγματικά DC ή κουτί AC με επωνυμία DC;

Α: Γνήσιο DC. Η έξοδος είναι 200-750 VDC μετρημένη στο πιστόλι. Ένα κουτί AC εξόδου 230 VAC και βασίζεται στον ενσωματωμένο φορτιστή του αυτοκινήτου.

Ε: Μπορώ να το τρέξω από οικιακή μονοφασική παροχή;

Α: Ναι — AC220V±15% μονοφασική, που είναι η όλη ουσία αυτού του μοντέλου. Χρειάζεστε ένα αποκλειστικό κύκλωμα ονομαστικό για το πλήρες φορτίο.

Ε: Πόσο καιρό να φορτίσετε μια μπαταρία 60 kWh;

Α: Περίπου 8 ώρες από 10% έως 90%, υποθέτοντας ότι το BMS δέχεται τα πλήρη 7 kW καθ' όλη τη διάρκεια. Κατάλληλο για διανυκτέρευση ή στάθμευση μεγάλης διάρκειας.

Ε: Θα λειτουργήσει με ένα Tesla;

Α: Με την επιλογή όπλο NACS, ναι για μοντέλα της Βόρειας Αμερικής. Τα ευρωπαϊκά Teslas χρησιμοποιούν CCS2. Πείτε μας την αγορά και θα ταιριάξουμε τον σωστό σύνδεσμο.

Ε: Τι συμβαίνει κατά τη διάρκεια μιας διακοπής ρεύματος στο μέσο της συνεδρίας;

Α: Οι επαφές ανοίγουν με ασφάλεια, η συνεδρία καταγράφεται και η μονάδα επανεκκινείται και εκτελείται εκ νέου χειραψία όταν επανέλθει το ρεύμα. Καμία ζημιά στη συσκευασία.

Ε: Μπορώ να χρεώσω τους πελάτες με αυτό;

Α: Ναι. Το OCPP 1.6j συνδέεται με τις περισσότερες πλατφόρμες χρέωσης τρίτων. Οι κάρτες RFID και οι κωδικοί PIN λειτουργούν εκτός σύνδεσης εάν πέσει το σήμα 4G.

Ε: Παρέχετε το καλώδιο φόρτισης;

Α: Ναι, ένα καλώδιο 5 μέτρων με το πιστόλι είναι στάνταρ. Διατίθενται μεγαλύτερα καλώδια κατόπιν αιτήματος.

Ε: Τι είναι το MOQ και ο χρόνος παράδοσης;

Α: Μία μονάδα για τυπικές κατασκευές, 15-20 εργάσιμες ημέρες. Η προσαρμοσμένη επωνυμία χρειάζεται 50 μονάδες και 25-30 εργάσιμες ημέρες.
