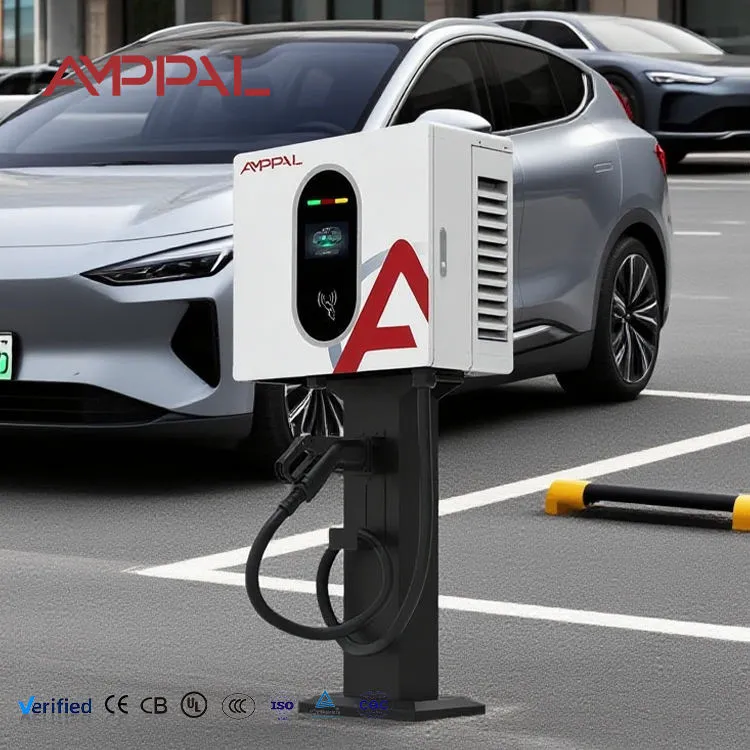

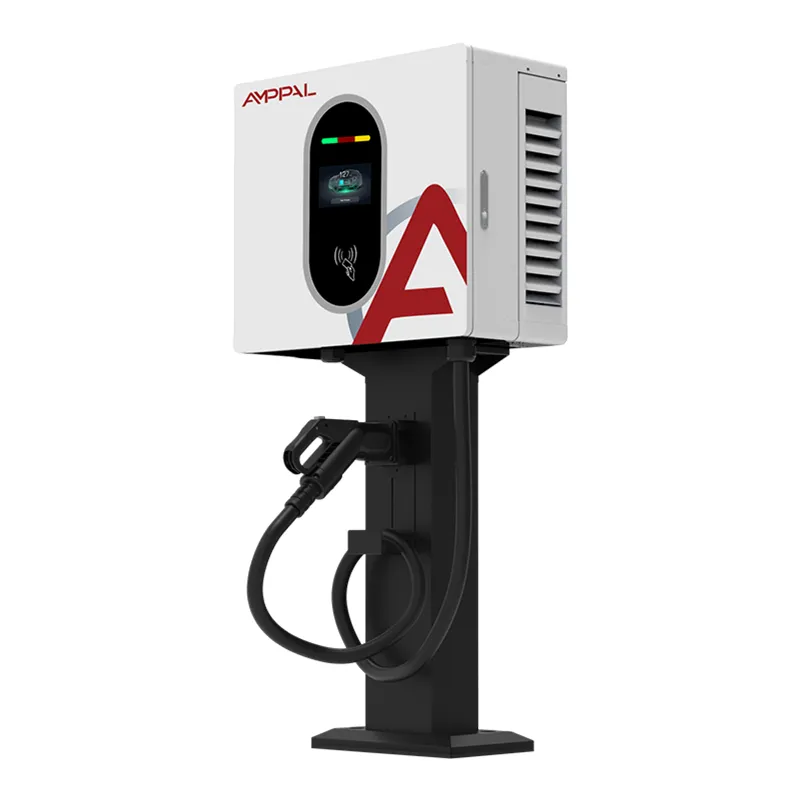

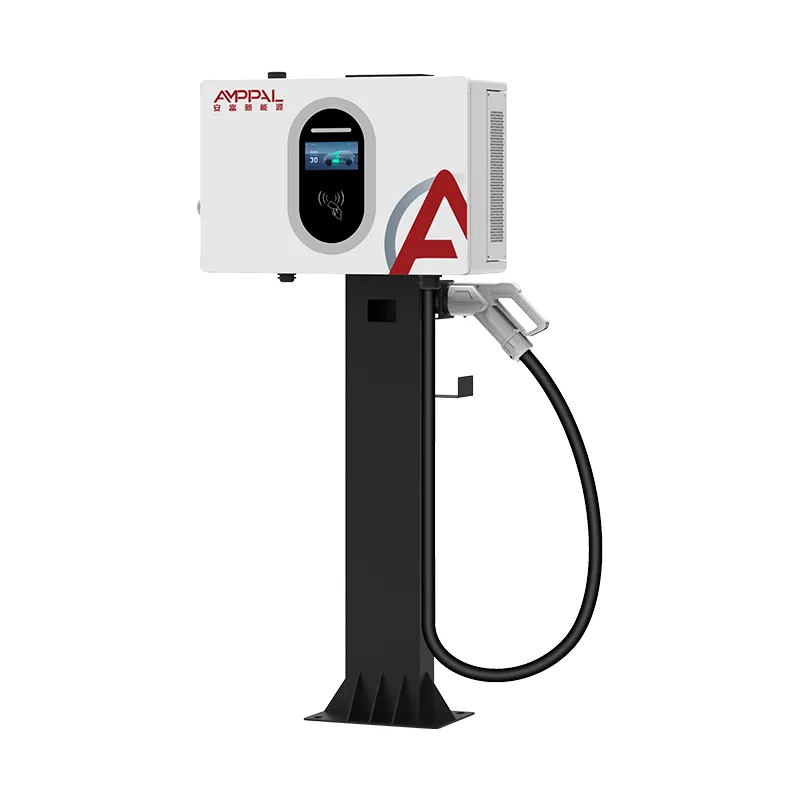

Συμπαγής επιτοίχιος φορτιστής DC EV 30 kW για αντιπροσωπείες και συνεργεία

Ενσωματωμένο γύρω από τη ροή της περιόδου σύνδεσης, όχι με την ισχύ επικεφαλίδων

Οι χειριστές σημείων φόρτισης δεν αγοράζουν κιλοβάτ. Αγοράζουν συνεδρίες ανά ημέρα ανά bay, γιατί από αυτό αποτελείται η γραμμή εσόδων. Το AF-DC-030-B-A-O-2-H υπάρχει στα 30kW / 100A για έναν συγκεκριμένο λόγο: είναι το σημείο όπου μια επιτοίχια μονάδα αρχίζει να παράγει εμπορικά ενδιαφέροντα κύκλο εργασιών χωρίς να πιέζει τον ιστότοπο σε αναβάθμιση σύνδεσης δικτύου.

Εκτελέστε την αριθμητική. Στα 30 kW ένα τυπικό επιβατικό αυτοκίνητο 60 kWh πηγαίνει από το 20% στο 80% σε περίπου εβδομήντα λεπτά. Αφήστε δέκα λεπτά για την άφιξη και την αναχώρηση και ένα bay υποστηρίζει ρεαλιστικά έξι έως οκτώ συνεδρίες σε μια ημέρα συναλλαγών. Στα 20 kW, το ίδιο κόλπο διαχειρίζεται τέσσερα ή πέντε. Το υλικό κοστίζει λίγο περισσότερο? ο κόλπος κερδίζει αισθητά περισσότερα.

Ο συμπαγής επιτοίχιος φορτιστής DC EV 30 kW για αντιπροσωπείες και συνεργεία μοιράζεται το περίβλημά του 450 × 660 × 240 mm με τα μοντέλα μας 20 kW και 40 kW, έτσι ώστε ένας ιστότοπος να μπορεί να συνδυάζει επίπεδα ισχύος σε έναν τοίχο και να διατηρεί ένα ενιαίο κιτ ανταλλακτικών.

Χαρακτηριστικά που επηρεάζουν τα έσοδα, όχι μόνο τα φύλλα προδιαγραφών

0-100A σε ολόκληρη τη ζώνη τάσης: το ρεύμα δεν μειώνεται σε υψηλότερες τάσεις συσκευασίας, επομένως ένα όχημα 800 V εξακολουθεί να λαμβάνει την ονομαστική έξοδο αντί για αθόρυβη επιβράδυνση.

Ακρίβεια χρέωσης επιπέδου 1.0: οι διαφορές σχετικά με τις παραδιδόμενες kWh επιλύονται από την κατηγορία μετρητών και το Επίπεδο 1.0 είναι αυτό που καλούνται να επιδείξουν οι περισσότεροι ευρωπαίοι φορείς εκμετάλλευσης.

Τρεις μέθοδοι πρόσβασης στάνταρ — κάρτα RFID, σάρωση QR και PIN. Οι ιστότοποι χάνουν περιόδους σύνδεσης όταν ένα πρόγραμμα οδήγησης δεν μπορεί να ξεκινήσει μια χρέωση. τρεις διαδρομές σε μειώνει αυτό.

Τοποθέτηση σε τοίχο: χωρίς θεμέλια, χωρίς τάφρους, χωρίς μόνιμη βάση σε μισθωμένες επιφάνειες. Το κόστος εγκατάστασης μειώνεται κατά ένα σημαντικό περιθώριο έναντι ενός ντουλαπιού δαπέδου.

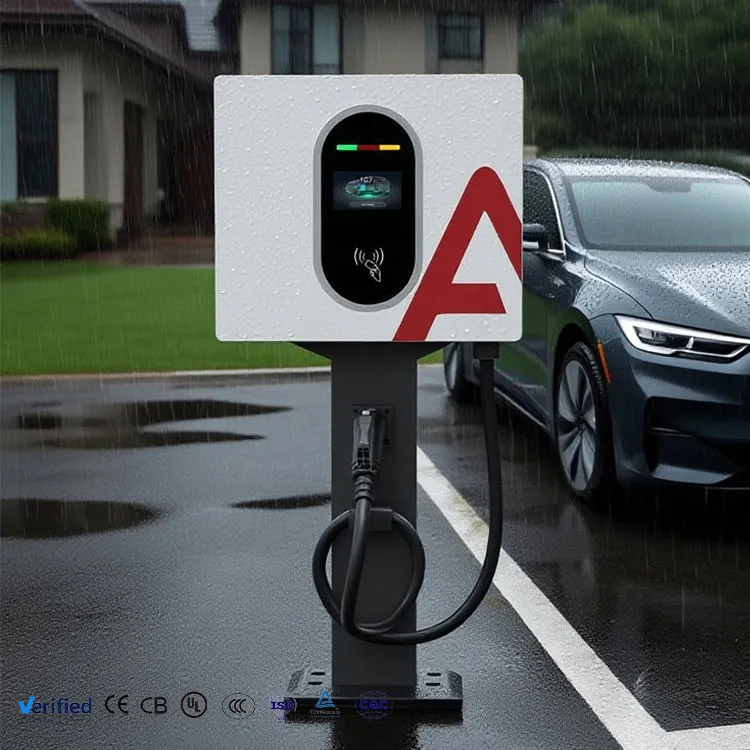

IP54 και -25°C έως +50°C: το περίβλημα βαθμολογείται για το είδος του εκτεθειμένου προαύλιου χώρου όπου συνήθως καταλήγουν αυτές οι μονάδες.

Μέγιστη απόδοση 95%: στα 30 kW που λειτουργούν πολλές ώρες την ημέρα, η διαφορά μεταξύ 95% και 91% μετατροπής είναι πραγματικά χρήματα για ένα χρόνο.

Τεχνικές Προδιαγραφές

Σενάρια ανάπτυξης με προβλέψιμη απόσβεση

Χώροι στάθμευσης και σούπερ μάρκετ λιανικής πώλησης: χρόνος παραμονής 60-90 λεπτών, οι γραμμές σχεδόν ακριβώς με μια συνεδρία 20-80%. Οι οδηγοί ψωνίζουν, ο κόλπος αναποδογυρίζει, κανείς δεν περιμένει.

Στάση εστιατορίων και οδικών υπηρεσιών: δύο συναντήσεις την ημέρα ανά κόλπο, με έσοδα από χρέωση πάνω από τα καλύμματα.

Αποθήκες στόλου με κλιμακωτές επιστροφές: τα φορτηγά που φτάνουν το απόγευμα λαμβάνουν χρήσιμη ανανέωση αντί να κάνουν ουρά για μια μονάδα υψηλής ισχύος.

Πολυκατοικίες με κοινόχρηστους κόλπους: 30kW κρατά έναν κοινόχρηστο κόλπο σε κίνηση όπου ένα σημείο εναλλασσόμενου ρεύματος 7 kW θα καταλαμβάνεται όλη τη νύχτα από έναν κάτοικο.

Πιάτσες ταξί και ιππασίας: οι οδηγοί κάνουν διάλειμμα 30-40 λεπτών. Τα 30 kW επιστρέφουν περίπου 20 kWh σε αυτό το παράθυρο, που είναι μια μετατόπιση για την αστική εμβέλεια.

Πώς ο φορτιστής διαχειρίζεται μια συνεδρία 100A

Το ρεύμα δεν φτάνει απλά στα 100Α. Κατά τη σύνδεση, ο φορτιστής εκτελεί μια δοκιμή μόνωσης στην έξοδο DC ενώ οι επαφές είναι ακόμα ανοιχτοί. Μόνο αφού περάσει, κλείνει τους επαφές και αρχίζει να ανεβαίνει, ακολουθώντας τον τρέχοντα στόχο που δημοσιεύει το BMS του οχήματος μέσω της σύνδεσης επικοινωνίας.

Κατά τη διάρκεια της συνεδρίας, το BMS αναθεωρεί αυτόν τον στόχο συνεχώς — καθώς τα κύτταρα θερμαίνονται ή η κατάσταση φόρτισης ξεπερνά το 80% περίπου, ζητά λιγότερο. Ο φορτιστής ακολουθεί αντί να επιβάλλει ρεύμα, γι' αυτό το τελευταίο 20% διαρκεί πάντα δυσανάλογα σε οποιονδήποτε φορτιστή DC, συμπεριλαμβανομένου του δικού μας.

Η θερμική διαχείριση λειτουργεί ανεξάρτητα. Η θερμοκρασία της μονάδας δειγματοληπτείται συνεχώς και η έξοδος επανέρχεται πριν οτιδήποτε φτάσει σε ένα κατώφλι ταξιδιού. Οι χρήστες βλέπουν μια ελαφρώς μεγαλύτερη συνεδρία σε 45°C απόγευμα. δεν βλέπουν ένα σφάλμα και μια ματαιωμένη χρέωση, κάτι που παράγει ένα μη διαχειριζόμενο σχέδιο.

Ποιοτικός Έλεγχος και Απόδειξη Συμμόρφωσης

Συμμόρφωση EN IEC 61851-1:2019 και EN IEC 61851-23:2014, με τη δήλωση CE και την έκθεση δοκιμής που αποστέλλονται μαζί με τα εμπορεύματα.

Βαθμονόμηση μετρητή σύμφωνα με ένα πρότυπο αναφοράς σε κάθε μονάδα, με το αρχείο βαθμονόμησης να διατηρείται κάτω από τον σειριακό αριθμό.

Συνεχής ροή πλήρους φορτίου στα 30 kW με θερμική απεικόνιση των αρμών της ράβδου ζυγού και των επιφανειών της μονάδας.

Δοκιμή 100% διηλεκτρικού και μόνωσης — χωρίς δειγματοληψία παρτίδων για την ηλεκτρική ασφάλεια.

Περίβλημα με αλάτι-ψεκασμό δοκιμασμένο για 96 ώρες. η συμπίεση της φλάντζας επαληθεύτηκε κατά τη συναρμολόγηση αντί να υποτεθεί.

Κάθε μονάδα φεύγει με ένα σειριακό πιστοποιητικό δοκιμής. Εάν προκύψει αξίωση εγγύησης, μπορούμε να αναζητήσουμε ακριβώς την απόδοση της μονάδας στη γραμμή.

Ακολουθία Παραγωγής

Βήμα 1 — Επιθεώρηση δομοστοιχείων, μετρητών, επαφών και συγκροτημάτων καλωδίων σύμφωνα με τις προδιαγραφές αγοράς.

Βήμα 2 — Διάτρηση και κάμψη με CNC πάνελ περιβλήματος σε μηχανήματα TRUMPF.

Βήμα 3 — Ρομποτική συγκόλληση του δομικού πλαισίου, στη συνέχεια λείανση των ορατών ραφών.

Βήμα 4 — Προεπεξεργασία και ηλεκτροστατική επίστρωση πούδρας, ωρίμανση σε φούρνο για πρόσφυση.

Βήμα 5 — Συναρμολόγηση ισχύος: δομοστοιχεία τοποθετημένα, ράβδοι με ροπή στρέψης και μαρκάρισμα από μάρτυρες, δρομολόγηση καλωδίωσης και κούρεμα μακριά από πηγές θερμότητας.

Βήμα 6 — Συγκρότημα ελέγχου: η πλακέτα, ο μετρητής, η οθόνη και ο αναγνώστης πρόσβασης έχουν τοποθετηθεί και συνδεθεί.

Βήμα 7 — Φόρτωση υλικολογισμικού, βαθμονόμηση αισθητήρα και επαλήθευση μετρητή.

Βήμα 8 — Εκτέλεση πλήρους φορτίου, δοκιμή ασφαλείας μπαταρίας, έλεγχος IP, μετά συσκευασία και παλετοποίηση.

Επιλογή μεταξύ 30 kW και εναλλακτικών

Πάρτε τα 30 kW όταν οι θέσεις σας αναποδογυρίσουν σε περίπου μία ώρα και φορτίζετε την ενέργεια. Είναι η μικρότερη μονάδα στη γκάμα μας που υποστηρίζει μια γνήσια επιχειρηματική περίπτωση πληρωμής ανά χρήση σε επιβατικά αυτοκίνητα.

Πτώση στα 20 kW όταν η στάθμευση μετριέται σε μισές ημέρες — γραφεία, ξενοδοχεία, χώροι στάθμευσης μακράς διαμονής. Το να πληρώνεις για 100Α που κανείς δεν χρησιμοποιεί είναι σπατάλη.

Ανεβείτε στα 40 kW όταν εκτελείτε μεγαλύτερα πακέτα ή στο εύρος των 60 kW+ στο δάπεδο όταν χρειάζεστε συνεδρίες κάτω των 30 λεπτών ή λειτουργία με διπλό όπλο. Ένα σημείο που πρέπει να ελέγξετε πρώτα: 30kW αντλεί περίπου 45A ανά φάση. Εάν το εισερχόμενο απόθεμά σας είναι ήδη κοντά στη χωρητικότητα, η σύνδεση στο δίκτυο - όχι ο φορτιστής - γίνεται ο περιορισμός και αυτή είναι μια συζήτηση που αξίζει να κάνετε προτού παραγγείλετε.

Σημεία σύγκρισης κατά την υποβολή προσφορών

Ρωτήστε οποιαδήποτε ανταγωνιστική μονάδα 30 kW για την τρέχουσα ονομαστική της ισχύ στα 800 V. Πολλοί αναφέρουν 100Α στα 400V και πολύ λιγότερο στην κορυφή της σειράς. Το δικό μας κρατά 100Α σε όλη την μπάντα.

Ρωτήστε εάν η μέτρηση επιπέδου 1.0 είναι τυπική ή αναβάθμιση. Σε πολλές ανταγωνιστικές μονάδες είναι μια αναβάθμιση.

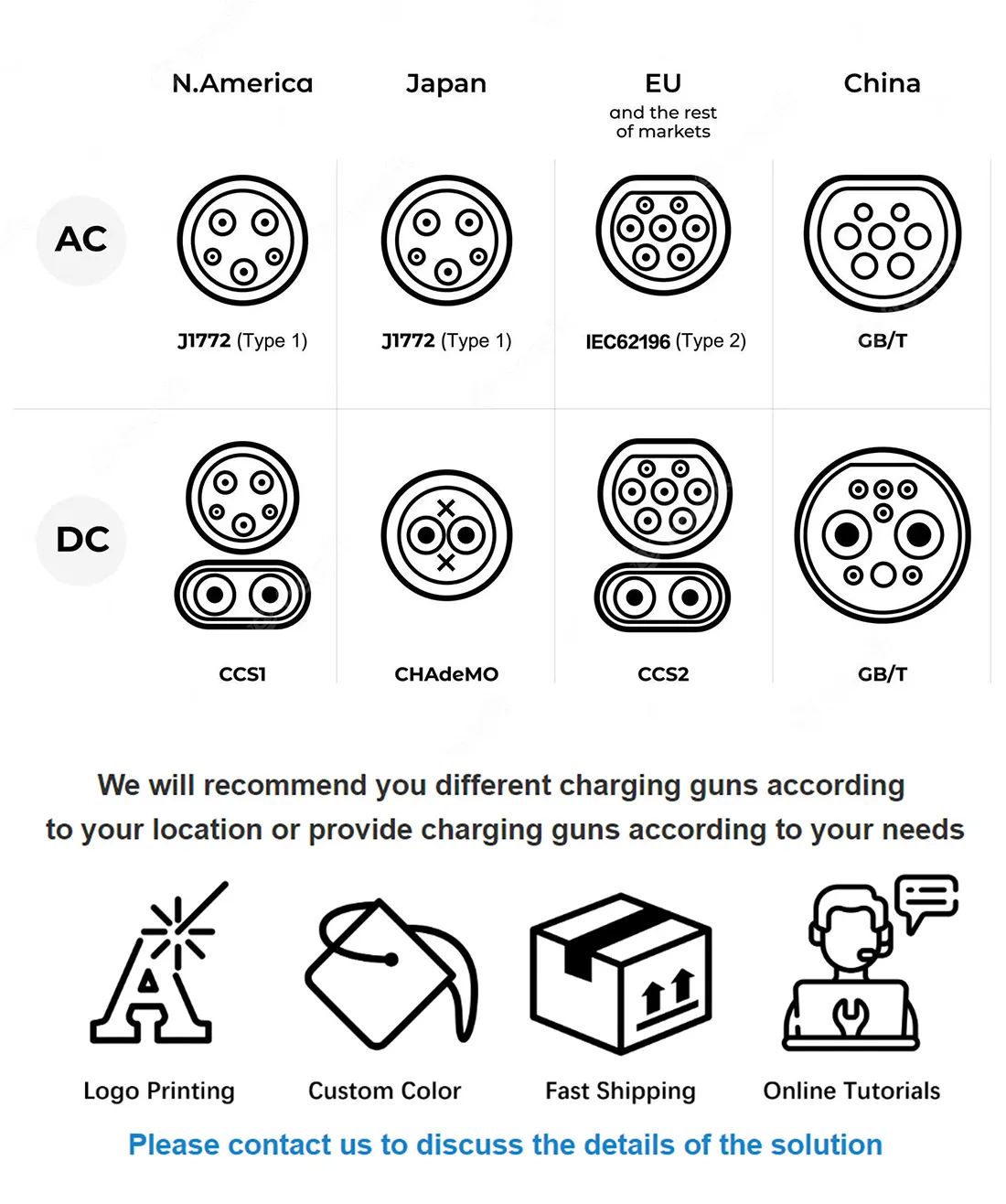

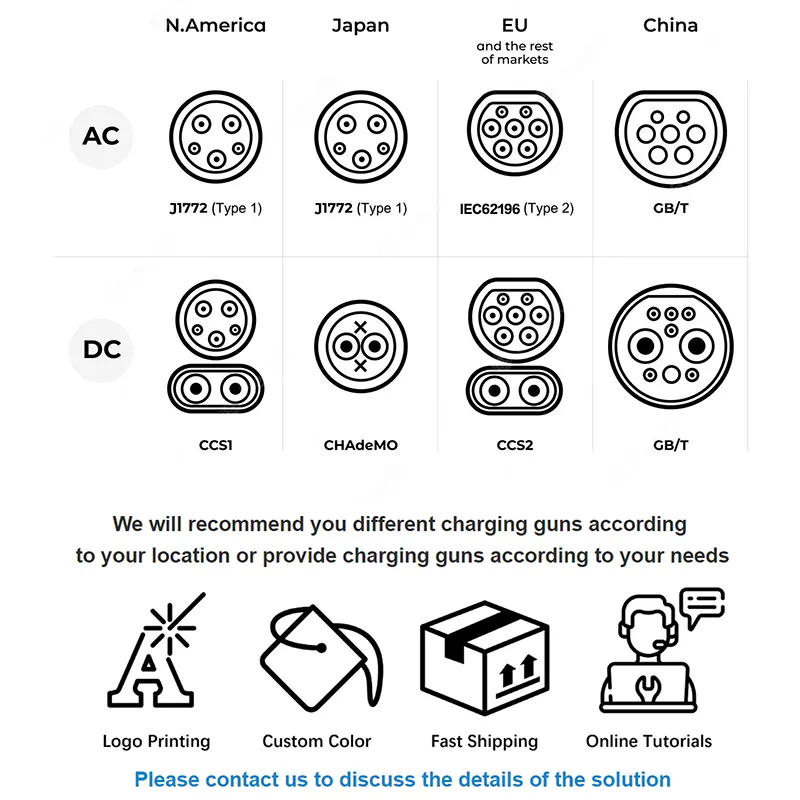

Ρωτήστε για τις επιλογές σύνδεσης μετά την τοποθέτηση της παραγγελίας. Κατασκευάζουμε CCS1, CCS2, CHAdeMO, GB/T και NACS στην ίδια πλατφόρμα.

Χρόνος παράδοσης: 15-20 εργάσιμες ημέρες τυπική, 25-30 με προσαρμοσμένη επωνυμία. MOQ 1 unit standard, 50 για χρώμα ή λογότυπο κατά παραγγελία.

Εγγύηση: δύο χρόνια συμπεριλαμβανομένων των μονάδων ισχύος, με δυνατότητα επέκτασης σε τρία ή πέντε στο σημείο της παραγγελίας.

Συσκευασία, βάρη και όροι αποστολής

Το χαρτοκιβώτιο εξαγωγής μιας μονάδας έχει διαστάσεις περίπου 540 × 750 × 330 mm σε περίπου 45 κιλά μεικτό, σανίδα πέντε στρώσεων με αφρό EPE και σφραγισμένη επένδυση υγρασίας που περιέχει ξηραντικό.

Δώδεκα μονάδες ανά παλέτα σε θερμικά επεξεργασμένη ξυλεία χωρίς υποκαπνισμό, δεμένη και τεντωμένη. Ένα εμπορευματοκιβώτιο 20 ποδιών χωρά περίπου 96 παλετοποιημένες μονάδες. ένας κύβος ύψους 40 ποδιών χρειάζεται περίπου 200.

Παραθέτουμε EXW, FOB Ningbo ή Shanghai, CIF και DDP στο μεγαλύτερο μέρος της Ευρώπης και του Κόλπου. Τα δείγματα μετακινούνται αεροπορικώς ή εκφράζονται σε 5-7 ημέρες. Παρέχεται γραφική εργασία: εμπορικό τιμολόγιο, λίστα συσκευασίας, δήλωση συμμόρφωσης CE, σειριακή έκθεση δοκιμής και πιστοποιητικό προέλευσης όπου απαιτείται από τον προορισμό.

Δεσμεύσεις μετά την πώληση

Εγγύηση δύο ετών που καλύπτει μονάδες ισχύος, ηλεκτρονικά συστήματα ελέγχου, μετρητές, επαφές και HMI.

Οι κωδικοί σφαλμάτων διαβάζονται απομακρυσμένα μέσω του OCPP όπου είναι συνδεδεμένος ο ιστότοπος, γεγονός που επιλύει τα περισσότερα προβλήματα χωρίς επίσκεψη στον ιστότοπο.

Ανταλλακτικά αποστέλλονται εντός 48 ωρών από την επιβεβαίωση. Διαμετακόμιση 3-5 εργάσιμων ημερών με DHL ή FedEx.

Συνιστώμενη ετήσια συντήρηση: έλεγχος ανεμιστήρα και φίλτρου, επιθεώρηση φλάντζας, επαλήθευση ροπής ακροδεκτών, επιτόπιος έλεγχος μετρητή. Η διαδικασία τεκμηριώνεται στο εγχειρίδιο.

Δωρεάν υποστήριξη απομακρυσμένης θέσης σε λειτουργία για την πρώτη εγκατάσταση σε οποιαδήποτε νέα τοποθεσία, με βιντεοκλήση με τον μηχανικό μας.

Λειτουργικά σφάλματα που κοστίζουν χρήματα στους χειριστές

Λάθος: διαφήμιση «γρήγορης φόρτισης 30 kW» χωρίς να το πληροίτε. Δεξιά: δηλώστε ρεαλιστικούς χρόνους συνεδρίας. Οι οδηγοί που περιμένουν 20 λεπτά και περιμένουν 70 αφήνουν κακές κριτικές που κοστίζουν περισσότερο από τη διαφορά στα τιμολόγια.

Λάθος: εγκατάσταση χωρίς έλεγχο της ισορροπίας φάσης σε όλη την πλακέτα. Δεξιά: διανομή πολλαπλών μονάδων σε φάσεις. Η μη ισορροπημένη φόρτωση τροφοδοτεί και μειώνει τη διάρκεια ζωής του επαφέα.

Λάθος: τοποθέτηση της μονάδας όπου το καλώδιο πρέπει να διασχίσει μια λωρίδα οδήγησης. Δεξιά: θέση έτσι ώστε το πιστόλι να φτάνει στην είσοδο του οχήματος χωρίς το καλώδιο να βρίσκεται κάτω από έναν τροχό. Η ζημιά του καλωδίου είναι η πιο συνηθισμένη επισκευή χωρίς εγγύηση.

Λάθος: αφήστε την προεπιλεγμένη χρέωση μετά την έναρξη λειτουργίας. Δεξιά: διαμόρφωση και δοκιμή-φόρτιση μία φορά. Οι φορείς εκμετάλλευσης έχουν χρησιμοποιήσει δωρεάν ηλεκτρικό ρεύμα εδώ και εβδομάδες επειδή κανείς δεν έκανε έλεγχο.

Λάθος: αγνόηση του φίλτρου ανεμιστήρα για ένα χρόνο. Δεξιά: καθαρίστε κάθε τρίμηνο σε χώρους με σκόνη. Η περιορισμένη ροή αέρα προκαλεί θερμική επαναφορά και οι χρήστες το αντιμετωπίζουν ως αργή φόρτιση.

Σχόλια χειριστή

Μια αλυσίδα σούπερ μάρκετ στην Κροατία τοποθέτησε οκτώ μονάδες σε τέσσερα καταστήματα το 2025. Ο διευθυντής των εγκαταστάσεων ανέφερε μέση χρήση μόλις κάτω από τρεις συνεδρίες ανά θέση την ημέρα τον έκτο μήνα και επισήμανε ότι η επιτοίχια βάση τους επέτρεπε να χρησιμοποιούν τους υπάρχοντες περιμετρικούς τοίχους αντί να παραδίδουν θέσεις στάθμευσης στα ντουλάπια.

Ένας συνεταιρισμός ταξί στο Μπακού αγόρασε πέντε. Τα σχόλιά τους ήταν συγκεκριμένα και άξια μεταβίβασης: οι οδηγοί ήθελαν η οθόνη να έχει ελαφρά γωνία προς τα κάτω για αναγνωσιμότητα ενώ στέκονταν κοντά στη μονάδα, έτσι προσαρμόσαμε τη γεωμετρία του βραχίονα με τη σειρά επανάληψης τους.

Ένας εργολάβος logistics στην Τουρκία που εκτελεί δώδεκα μονάδες σε τρεις αποθήκες σημείωσε ότι το κοινό περίβλημα με τα μοντέλα 20kW και 40kW περιόρισε τα ανταλλακτικά τους σε ένα σετ ανεμιστήρων, έναν επαφέα και μια οθόνη για ολόκληρη την περιουσία, αντί για τρία ξεχωριστά κιτ.

Συχνές Ερωτήσεις

Ε: Πόσα αυτοκίνητα την ημέρα μπορεί να εξυπηρετήσει μια μονάδα;

Α: Έξι έως οκτώ επιβατικά αυτοκίνητα σε συνεδρία 20-80% με ρεαλιστικό χρόνο μετάβασης, υποθέτοντας συνεχή ζήτηση κατά τη διάρκεια μιας ημέρας συναλλαγών.

Ε: Τι ρεύμα εισόδου αντλεί;

Α: Περίπου 45A ανά φάση σε τριφασική παροχή 380V σε πλήρη έξοδο. Ελέγξτε τη χωρητικότητα της πλακέτας πριν παραγγείλετε πολλαπλές.

Ε: Είναι αρκετά 30 kW για ηλεκτρικά φορτηγά;

Α: Για διανυκτέρευση ή πολύωρη διαμονή, ναι. Για γρήγορη ανάκαμψη στη μέση της βάρδιας σε μεγάλα πακέτα, δείτε 60 kW ή παραπάνω.

Ε: Μπορούν δύο οχήματα να φορτίσουν ταυτόχρονα;

Α: Όχι, πρόκειται για μονάδα με ένα όπλο. Η ταυτόχρονη φόρτιση πολλαπλών πιστολιών ξεκινά με τα ηλεκτρικά ντουλάπια μας τύπου split.

Ε: Λειτουργεί με ηλιακή και εγκατάσταση αποθήκευσης;

Α: Ναι, μέσω του συστήματος διαχείρισης ενέργειας της τοποθεσίας. Πείτε μας τον μετατροπέα και την πλατφόρμα EMS σας και θα επιβεβαιώσουμε τη διαδρομή ενσωμάτωσης.

Ε: Πώς γίνεται ο χειρισμός της χρέωσης;

Α: Η μέτρηση επιπέδου 1.0 τροφοδοτεί το back-office του OCPP. Εναλλακτικά, εκτελέστε το αυτόνομο με κάρτες RFID και εναρμονίστε το από το εσωτερικό αρχείο καταγραφής περιόδου λειτουργίας.

Ε: Τι συντήρηση χρειάζεται;

Α: Τριμηνιαίος έλεγχος φίλτρου και ανεμιστήρα σε σημεία με σκόνη, ετήσια επιθεώρηση φλάντζας και ροπής. Δεν υπάρχουν αναλώσιμα εξαρτήματα πέρα ​​από τα φίλτρα.

Ε: Μπορώ να ονομάσω το περίβλημα;

Α: Ναι — προσαρμοσμένα γραφικά χρώματος και οθόνης από 50 μονάδες, χωρίς χρέωση εργαλείων για αλλαγές χρώματος, χρόνος παράδοσης 25-30 εργάσιμες ημέρες.
