Σταθμός φόρτισης 11 kW OCPP Commercial AC EV για ξενοδοχεία και διαμερίσματα

Η διαφορά που κάνει η τριφασική ισχύς σε μια τοποθεσία φόρτισης

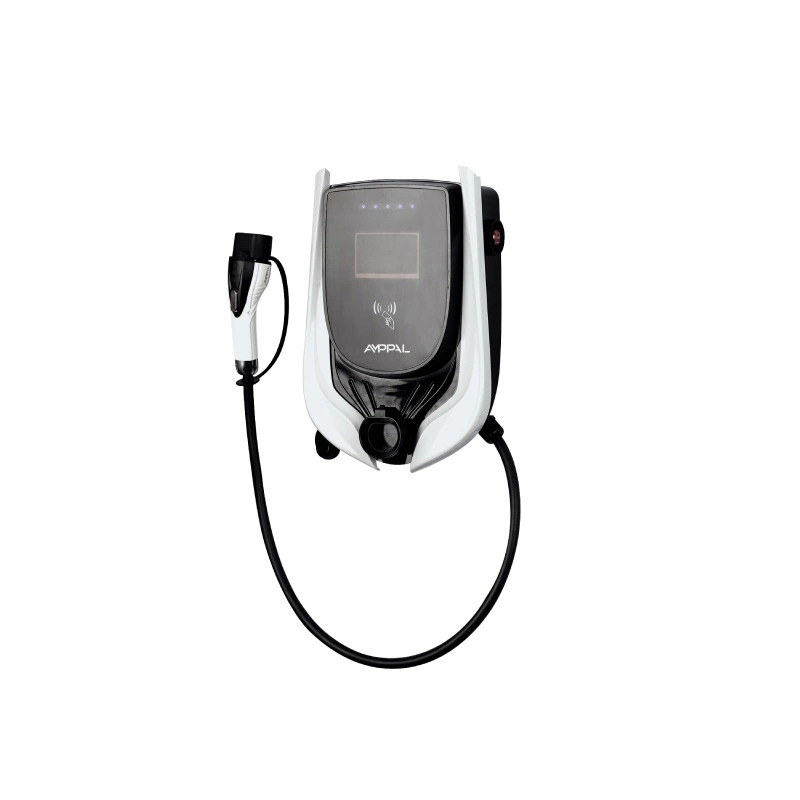

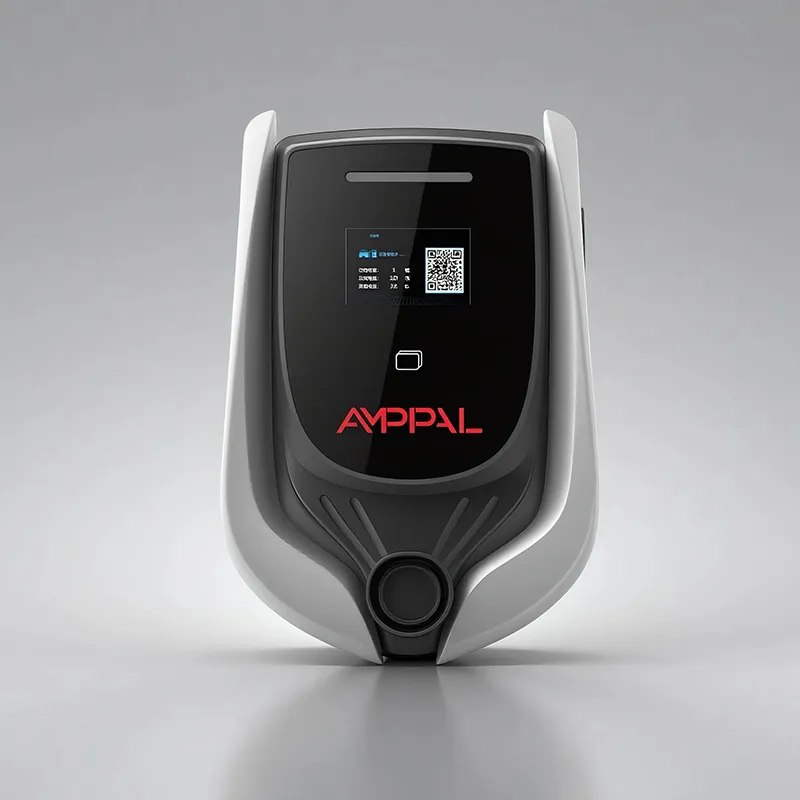

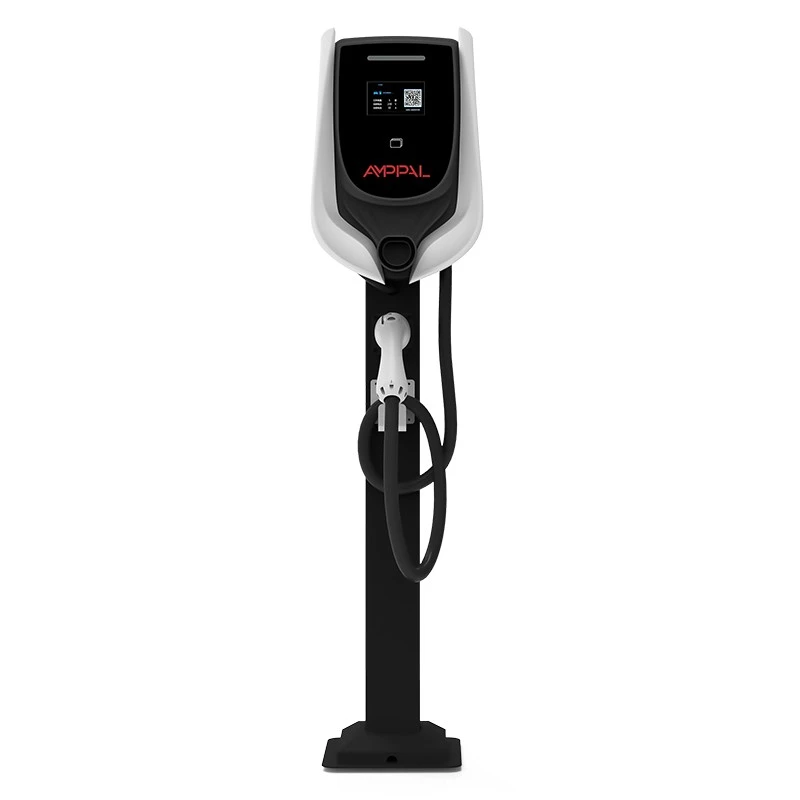

Ένας ιστότοπος με περιορισμένη εισερχόμενη ισχύ μπορεί ακόμα να εξυπηρετήσει πολλά EV — εάν οι σταθμοί συμφωνούν σχετικά με το ποιος αντλεί τι. Ο σταθμός φόρτισης AC EV AMPPAL Commercial AC EV 11 kW για ξενοδοχεία και διαμερίσματα (Μοντέλο AF-AC-11-L/B-A-M-4-SD-P) έχει κατασκευαστεί για αυτήν ακριβώς τη διαπραγμάτευση και η είσοδος τριών φάσεων είναι η βάση.

Ένας μονοφασικός φορτιστής 11 kW θα απαιτούσε περίπου 46Α από μία φάση, κάτι που μισούν τα περισσότερα εμπορικά πάνελ. Αυτός ο σταθμός χρειάζεται περίπου 16A ανά φάση σε τρεις φάσεις για να αποδώσει τα ίδια 11 kW, διατηρώντας την ισορροπία φάσης της τοποθεσίας ομοιόμορφη και τον πίνακα ικανοποιημένο. Αυτή είναι η διαφορά μεταξύ ενός φορτιστή που ταιριάζει σε ένα κτίριο και ενός φορτιστή που επιβάλλει την αναβάθμιση της υπηρεσίας.

Προσθέστε τη στοίβα δικτύου — RFID, LCD, λωρίδα LED, OCPP 1.6j μέσω τεσσάρων επιλογών συνδεσιμότητας — και έχετε έναν σταθμό που όχι μόνο φορτίζει γρήγορα, αλλά αναφέρει, λογαριασμούς και αποδόσεις στη διαχείριση φόρτωσης του ιστότοπου.

Έξι πλεονεκτήματα για τοποθεσίες που εκτελούν πολλούς σταθμούς

Η τριφασική είσοδος στα ~16A ανά φάση διατηρεί τη φόρτιση ανά φάση σε χαμηλά επίπεδα, έτσι ώστε περισσότεροι πάγκοι να χωρούν στην υπάρχουσα υπηρεσία.

Η συντονισμένη διαχείριση φορτίου περιορίζει τη συνολική έλξη της τοποθεσίας, προστατεύοντας τον κύριο διακόπτη όταν κάθε στάβλος είναι κατειλημμένος.

Η λωρίδα LED δείχνει την κατάσταση κάθε σταθμού από όλη την παρτίδα, η οποία μειώνει τους ελέγχους πεζοπορίας για το προσωπικό της τοποθεσίας.

Το RFID και το OCPP 1.6j διατηρούν ακριβή τη χρέωση ανά χρήστη ακόμα και όταν εκτελούνται δέκα περίοδοι λειτουργίας ταυτόχρονα.

Η βαθμολογία θορύβου ≤40dB επιτρέπει στους σταθμούς να κάθονται κοντά σε παράθυρα γραφείων και τοίχους διαμερισμάτων χωρίς παράπονα.

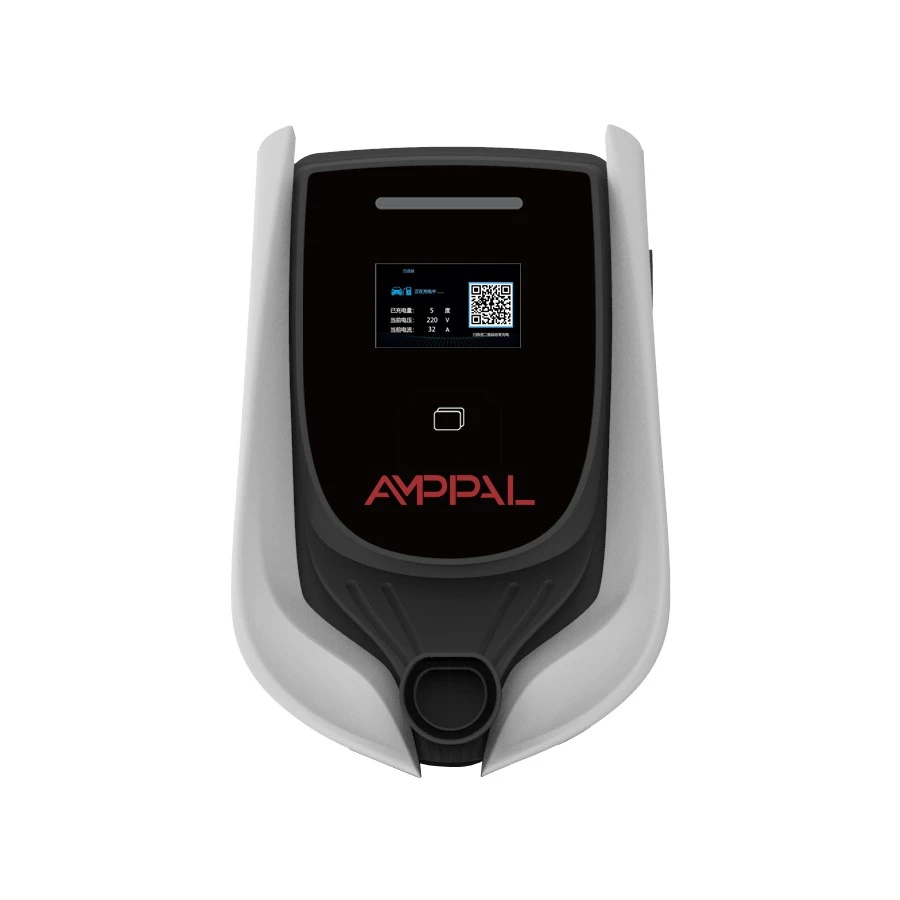

Η οθόνη LCD 4,3 ιντσών εμφανίζει λεπτομέρειες συνεδρίας στον ιστότοπο, ενώ το backend εμφανίζει τα ίδια δεδομένα από απόσταση.

Τεχνικές Προδιαγραφές

Περιβάλλοντα που ωφελούνται περισσότερο από έναν σταθμό 11 kW

Πανεπιστημιουπόλεις γραφείων όπου οι εργαζόμενοι χρειάζονται μια ουσιαστική ανανέωση κατά τη διάρκεια μιας ημέρας 8 ωρών, όχι μόνο μια στάλα.

Πύργοι διαμερισμάτων με παροχή τριφασικής κατοικίας και πάγκους 5-20 κατοίκων.

Πλατεία λιανικής και έργα μικτής χρήσης όπου ο τζίρος έχει σημασία και οι επισκέπτες πληρώνουν ανά συνεδρία.

Μικρές μάντρες στόλων που φορτίζουν φορτηγά μεταξύ βάρδιων, με αναφορές κατανάλωσης ανά όχημα.

Κτίρια με αυστηρό όριο σύνδεσης όπου ο ηλεκτρολόγος μηχανικός προϋπολογίζει κάθε ενισχυτή.

Πώς το Dynamic Load Balancing μοιράζεται τη διαθέσιμη ισχύ

Κάθε τοποθεσία έχει ένα ταβάνι: τον κύριο διακόπτη, τον μετασχηματιστή, το συμβόλαιο κοινής ωφέλειας. Η εξισορρόπηση φορτίου μετατρέπει αυτό το ανώτατο όριο σε προϋπολογισμό. Οι σταθμοί μιας ομάδας αναφέρουν τη ζωντανή κλήρωσή τους στην πλατφόρμα διαχείρισης ή σε έναν τοπικό ελεγκτή μέσω RS485 και κάθε μονάδα λαμβάνει ένα όριο ρεύματος σε πραγματικό χρόνο που διατηρεί το άθροισμα κάτω από το ανώτατο όριο.

Όταν μπαίνει ένα νέο αυτοκίνητο, η ομάδα ανακατανέμει: οι περίοδοι λειτουργίας που έχουν μεγαλύτερη διάρκεια ενδέχεται να πέφτουν για λίγο, ο νεοφερμένος λαμβάνει μερίδιο και κανείς δεν κλείνει τον κύριο διακόπτη. Όταν τελειώσουν τα αυτοκίνητα, η ελευθερωμένη χωρητικότητα επιστρέφει στις υπόλοιπες περιόδους λειτουργίας. Οι οδηγοί βλέπουν ότι η λωρίδα LED αλλάζει χρώμα. ο μηχανικός του ιστότοπου βλέπει τους αριθμούς στο backend.

Το OCPP 1.6j μεταφέρει την πλευρά της συναλλαγής και της διαμόρφωσης — start/stop, kWh, τιμολόγια, αναγνωριστικά καρτών — ενώ ο συντονισμός φορτίου οδηγεί τον τοπικό σύνδεσμο. Αυτός ο διαχωρισμός είναι σκόπιμος: η χρέωση χρειάζεται το cloud, ο τρέχων έλεγχος χρειάζεται χιλιοστά του δευτερολέπτου και τα χιλιοστά του δευτερολέπτου δεν πρέπει να περιμένουν για ένα ταξίδι μετ' επιστροφής 4G.

Πιστοποίηση και Επαλήθευση Ασφάλειας

Το UL 2202 καλύπτει την κατασκευή του πλήρους συστήματος φόρτισης και την ηλεκτρική ασφάλεια. Το UL 2231-2 καλύπτει το κύκλωμα προστασίας προσωπικού.

Η ισορροπία τριών φάσεων και η συμπεριφορά απώλειας φάσης επαληθεύονται σε εργοστασιακές δοκιμές, συμπεριλαμβανομένων των σεναρίων αποκλιμάκωσης.

Το IP54 επιβεβαιώνεται με βαθμονομημένες δοκιμές ψεκασμού και σκόνης σε δείγματα παραγωγής.

Η ακουστική βαθμολογία ≤40dB μετράται στο ένα μέτρο σε μια βάση δοκιμής και η εγγραφή καταχωρείται με την παρτίδα.

Κάθε μονάδα περνάει δοκιμές hipot και μόνωσης με σειριακά αποτελέσματα που διατηρούνται στο αρχείο.

Δοκιμάζουμε ξανά τη συμπεριφορά του OCPP 1.6j σε ένα backend αναφοράς σε κάθε έκδοση. Ειδικότερα, η λογική εξισορρόπησης φορτίου ελέγχεται έναντι σεναρίων πολλών μονάδων.

Οκτώ βήματα παραγωγής πίσω από έναν σταθμό 11 kW

Η συναρμολόγηση πραγματοποιείται στην πανεπιστημιούπολη Zhejiang που απέστειλε πάνω από ένα εκατομμύριο μονάδες φόρτισης το 2024, όπου τα ρομπότ FANUC και ο εξοπλισμός λέιζερ TRUMPF μοιράζονται το πάτωμα με τις γραμμές AC και DC.

1. Ο χάλυβας του περιβλήματος κόβεται με λέιζερ και φρενάρεται με πίεση και στη συνέχεια επικαλύπτεται με σκόνη.

2. Τα εισερχόμενα ρελέ, οι επαφές και οι πλακέτες ελέγχονται με βάση τις εγκεκριμένες λίστες προμηθευτών.

3. Οι πλακέτες τροφοδοσίας και επικοινωνίας είναι κατασκευασμένες με SMT και συγκολλούνται με επαναροή.

4. Η τριφασική καλωδίωση συναρμολογείται και ελέγχεται η ροπή στρέψης με βαθμονομημένους οδηγούς.

5. Το υλικολογισμικό αναβοσβήνει και η μονάδα καταχωρείται σε ένα δοκιμαστικό backend OCPP.

6. Οι χειραψίες εξισορρόπησης φορτίου RS485 ασκούνται μεταξύ ζευγαρωμένων μονάδων.

7. Hipot, μόνωση και powered burn-in σε κάθε σταθμό.

8. Η πινακίδα, τα σήματα UL και η συσκευασία σε χαρτοκιβώτιο κλείνουν τη γραμμή.

Οδηγός ταξινόμησης μεγέθους για τοποθεσίες πολλών σταθμών

Εργαστείτε αντίστροφα από την υπηρεσία. Εάν το κτίριο έχει τριφασική παροχή και ο μηχανικός μπορεί να δώσει σε κάθε στάβλο ένα κύκλωμα 16Α ανά φάση, ένας σταθμός 11 kW ανά στάβλο είναι η σωστή πυκνότητα για γραφεία, διαμερίσματα και οικόπεδα μικτής χρήσης. Εάν η τοποθεσία είναι μονοφασική, ο σταθμός OCPP 7 kW είναι η ειλικρινής επιλογή — αυτή η μονάδα χρειάζεται τρεις φάσεις για να αξίζει την τιμή της.

Τώρα το αμβλύ μέρος. Αυτό είναι το λάθος προϊόν για δρόμο με δύο αυτοκίνητα (μια μονάδα 3,5 kW ή 7 kW κοστίζει λιγότερο και κάνει τη δουλειά), για οποιοδήποτε εργοτάξιο προγραμματισμού κύκλου εργασιών κάτω των 30 λεπτών (δηλαδή περιοχή DC) και για τοποθεσία της οποίας ο ηλεκτρολόγος μηχανικός δεν έχει επιβεβαιώσει την τριφασική παροχή σε χαρτί. Η παραγγελία πριν από τον έλεγχο του πίνακα είναι ο τρόπος εμφάνισης του κόστους αναβάθμισης.

Σε περίπτωση αμφιβολίας, αγοράστε την ομάδα διαχείρισης φορτίου: οι σταθμοί αυτής της οικογένειας μπορούν να συνδυαστούν με αδέρφια χαμηλότερης ισχύος σε μία τοποθεσία, συντονισμένοι κάτω από ένα ενιαίο ανώτατο όριο. Αυτή η ευελιξία είναι συνήθως φθηνότερη από το να μαντέψετε το ακριβές μείγμα ισχύος την πρώτη μέρα.

Γιατί οι χειριστές του ιστότοπου επιλέγουν το AMPPAL

Η τυπική αποστολή είναι 15-20 εργάσιμες ημέρες. οι σταδιακές εγκαταστάσεις εγκαταστάσεων μπορούν να κρατηθούν σε προγραμματισμένες θέσεις παραγωγής.

Οι επιλογές OEM καλύπτουν την επωνυμία περιβλήματος, την οθόνη εκκίνησης LCD και το γραφικό της κάρτας RFID.

Η ενσωμάτωση OCPP 1.6j είναι τεκμηριωμένη και οι μηχανικοί μας βοηθούν την πλατφόρμα σας να συνδεθεί με την πρώτη ανάπτυξη.

Τα πιστοποιητικά UL 2202 και UL 2231-2 παρέχονται μαζί με την αποστολή για τους συμβούλους και τους επιθεωρητές σας.

Λειτουργούμε μόνοι μας 200+ σταθμούς φόρτισης και οι μηχανικοί μας υποστηρίζουν τις 500 υγρόψυκτες μονάδες του έργου πράσινου υδρογόνου NEOM — κλίμακα που φαίνεται στο εργοστάσιο.

Συσκευασία και φορτίο βαρέων σταθμών

Κάθε σταθμός αποστέλλεται σε χαρτοκιβώτιο με αφρώδες κουτί διαστάσεων σχεδόν 60 × 44 × 32 cm με μεικτό βάρος περίπου 14 kg, συμπεριλαμβανομένου του βραχίονα τοίχου, των καρτών RFID εκκίνησης και του εγχειριδίου. Δοκιμασμένο σε γωνία πτώσης, με την πινακίδα του μοντέλου και το σήμα UL τυπωμένα στην όψη του χαρτοκιβωτίου.

Το θαλάσσιο φορτίο με παλετοποίηση διαρκεί περίπου 20-24 σταθμούς ανά παλέτα και περίπου 250 ανά εμπορευματοκιβώτιο 40HQ. Η ανάμειξη των παραλλαγών OCPP 3,5 kW, 7 kW και 11 kW σε μία αποστολή είναι στάνταρ για τους διανομείς.

Παραθέτουμε EXW, FOB Ningbo ή CIF με εμπορικό τιμολόγιο, λίστα συσκευασίας, πιστοποιητικό προέλευσης και αντίγραφα πιστοποιητικού UL για τον εκτελωνιστή.

Μετά την πώληση: Εγγύηση, υλικολογισμικό και συντήρηση

Εγγύηση δύο ετών για κατασκευαστικά ελαττώματα στο σταθμό και τις εσωτερικές μονάδες.

Οι ενημερώσεις υλικολογισμικού προωθούνται εξ αποστάσεως μέσω του backend. Οι παράμετροι εξισορρόπησης φορτίου μπορούν να ρυθμιστούν χωρίς επίσκεψη στον ιστότοπο.

Χρειάζεστε έναν αναγνώστη, ένα πάνελ ή μια ενότητα; Η αποστολή είναι 3-5 εργάσιμες ημέρες από την επιβεβαίωση.

Τα απομακρυσμένα διαγνωστικά διαβάζουν την κατάσταση OCPP και τα αρχεία καταγραφής με τον μηχανικό σας σε μια κλήση.

Η διαθεσιμότητα ανταλλακτικών ισχύει πέντε χρόνια μετά το τέλος της παραγωγής αυτής της οικογένειας.

Λάθος εναντίον Σωστά: Εκτέλεση τοποθεσίας πολλών σταθμών

Λάθος: αφήστε έναν τοπικό ηλεκτρολόγο να υποθέσει ότι κάθε σταθμός μπορεί να τραβήξει πλήρη 11 kW χωρίς να ελέγξει την υπηρεσία. Δεξιά: επιβεβαίωση τριφασικής χωρητικότητας και ρύθμιση του ανώτατου ορίου φορτίου πριν από την ενεργοποίηση της ομάδας.

Λάθος: ρύθμιση παραμέτρων της εξισορρόπησης φορτίου μία φορά και ξεχάσει αφού το κτίριο προσθέσει ενοίκους. Δεξιά: έλεγχος της οροφής κάθε φορά που αλλάζουν τα φορτία του ιστότοπου.

Λάθος: ανάγνωση της λωρίδας LED από απόσταση 50 μέτρων και εικασία. Σωστά: συμφωνώντας ένα μύθο χρώματος με το προσωπικό του ιστότοπου — πράσινο σημαίνει δωρεάν, μπλε σημαίνει χρέωση, κόκκινο σημαίνει σφάλμα.

Λάθος: τοποθέτηση σταθμών ακριβώς πίσω από έναν τοίχο κρεβατοκάμαρας επειδή η βαθμολογία είναι 40dB. Δεξιά: κοινόχρηστη θέση τοίχου ή διαδρόμου. Τα 40dB είναι αθόρυβα, αλλά η ησυχία δεν είναι σιωπή.

Λάθος: βασίζεται στο cloud για τον τρέχοντα έλεγχο. Δεξιά: διατήρηση συντονισμού φόρτωσης στον τοπικό σύνδεσμο RS485 ή ελεγκτή, ώστε να επιβιώνει από προβλήματα δικτύου.

Εμπειρίες χειριστή από τοποθεσίες πολλαπλών σημείων

Ένας διευθυντής εγκαταστάσεων σε μια πανεπιστημιούπολη γραφείων κοντά στο Μόναχο λειτουργεί οκτώ σταθμούς για 300 υπαλλήλους. Το ανώτατο όριο φόρτωσης είναι 45 kW και κατά τη διάρκεια της πρωινής βιασύνης του plug-in, το σύστημα περικόπτει μεγάλες περιόδους λειτουργίας για να ταιριάζει σε νεοφερμένους. το μόνο του παράπονο είναι ότι η αρχική ενσωμάτωση του backend χρειάστηκε μια ολόκληρη μέρα κλήσεων προτού η λογική των τιμολογίων συμπεριφερθεί όπως αναμενόταν.

Το διοικητικό συμβούλιο ενός πύργου διαμερισμάτων 40 ορόφων στην Κωνσταντινούπολη εγκατέστησε έξι σταθμούς στο υπόγειο γκαράζ, όπου υπήρχε ήδη τριφασική παροχή. Στους κατοίκους αρέσουν οι αναφορές ανά ιδιοκτήτη. ο πίνακας σημειώνει ότι η οθόνη LCD του σταθμού δείχνει αγγλικά μενού, για τα οποία ρώτησαν μερικοί μεγαλύτεροι κάτοικοι, και η ομάδα του ακινήτου εκτύπωσε μια μονοσέλιδη κάρτα στα τούρκικα.

Μια πλατεία λιανικής στη Μελβούρνη πρόσθεσε τέσσερις σταθμούς στις σειρές εισόδου. Ο χειριστής χρεώνει ανά συνεδρία μέσω του backend και λέει ότι η λωρίδα LED είναι το φθηνότερο εργαλείο εξυπηρέτησης πελατών στο χώρο του ξενοδοχείου — οι οδηγοί εντοπίζουν μια ελεύθερη απόσταση από το αυτοκίνητο. Μια επιθυμία του: ένα μακρύτερο τυπικό καλώδιο, αν και παραδέχεται ότι οι περισσότεροι οδηγοί παρκάρουν σε κοντινή απόσταση.

Ερωτήσεις εξισορρόπησης φορτίου από χειριστές ιστότοπου

Ε: Τι σημαίνει η τριφασική είσοδος για τον ιστότοπό μου;

Α: Περίπου 16Α ανά φάση σε τρεις φάσεις αποδίδει ~11kW, επομένως καμία μεμονωμένη φάση δεν φέρει βαρύ φορτίο 46Α.

Ε: Όλοι οι σταθμοί στο εργοτάξιο πρέπει να είναι 11 kW;

Α: Όχι. Αυτή η οικογένεια συνδυάζει μονάδες 3,5 kW, 7 kW και 11 kW κάτω από ένα συντονισμένο ανώτατο όριο φορτίου.

Ε: Τι συμβαίνει όταν ένα νέο αυτοκίνητο μπαίνει στην πρίζα στη μέση της συνεδρίας;

Α: Η ομάδα ανακατανέμει εντός του ανώτατου ορίου. Οι συνεδρίες τρεξίματος ενδέχεται να πέφτουν για λίγο και η χωρητικότητα να επανέρχεται καθώς τελειώνουν τα αυτοκίνητα.

Ε: Είναι 16Α ανά φάση σκληρό στην καλωδίωση;

Α: Είναι πιο ήπιο από ένα μονοφασικό κύκλωμα 11 kW και διατηρεί ομοιόμορφη ισορροπία φάσης — αυτό είναι το σημείο του σχεδιασμού.

Ε: Πώς βοηθά η λωρίδα LED σε έναν πολυάσχολο ιστότοπο;

Α: Δείχνει την κατάσταση κάθε σταθμού με μια ματιά από όλη την παρτίδα, γεγονός που εξοικονομεί επιταγές πεζοπορίας του προσωπικού.

Ε: Είναι πραγματικά αθόρυβα τα 40dB;

Α: Πιο αθόρυβο από έναν συμπιεστή ψυγείου στο ένα μέτρο, γι' αυτό η μονάδα ταιριάζει σε γραφεία και τοίχους κατοικιών.

Ε: Μπορεί ένα μονοφασικό αυτοκίνητο να χρησιμοποιήσει αυτόν τον σταθμό;

Α: Ναι, θα φορτίζει με χαμηλότερο ρυθμό χρησιμοποιώντας τις φάσεις που μπορεί να φτάσει. ο σταθμός και το αυτοκίνητο διαπραγματεύονται το ασφαλές ρεύμα.

Ε: Τι γίνεται αν ο ιστότοπος χάσει το διαδίκτυο;

Α: Οι γνωστές κάρτες RFID εξακολουθούν να λειτουργούν από την τοπική λίστα, οι συναλλαγές αποθηκεύονται και όλα μεταφορτώνονται όταν επιστρέφει ο σύνδεσμος.
