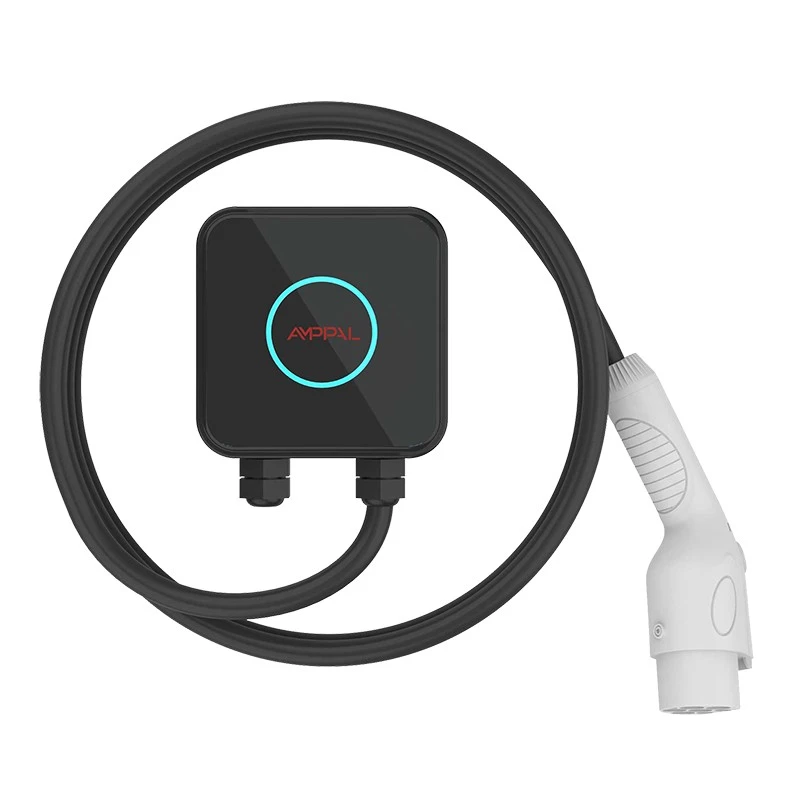

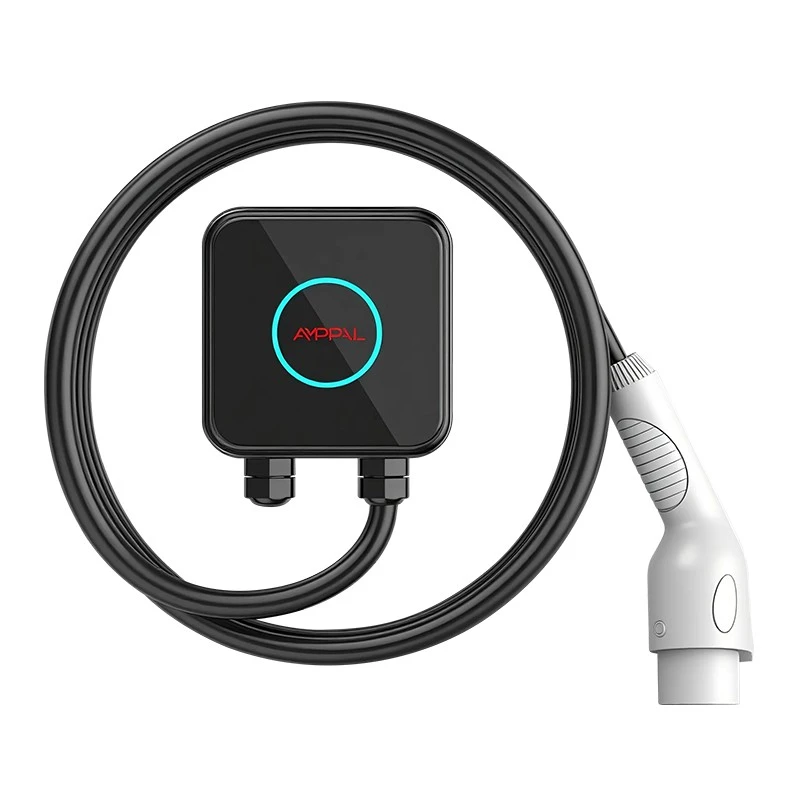

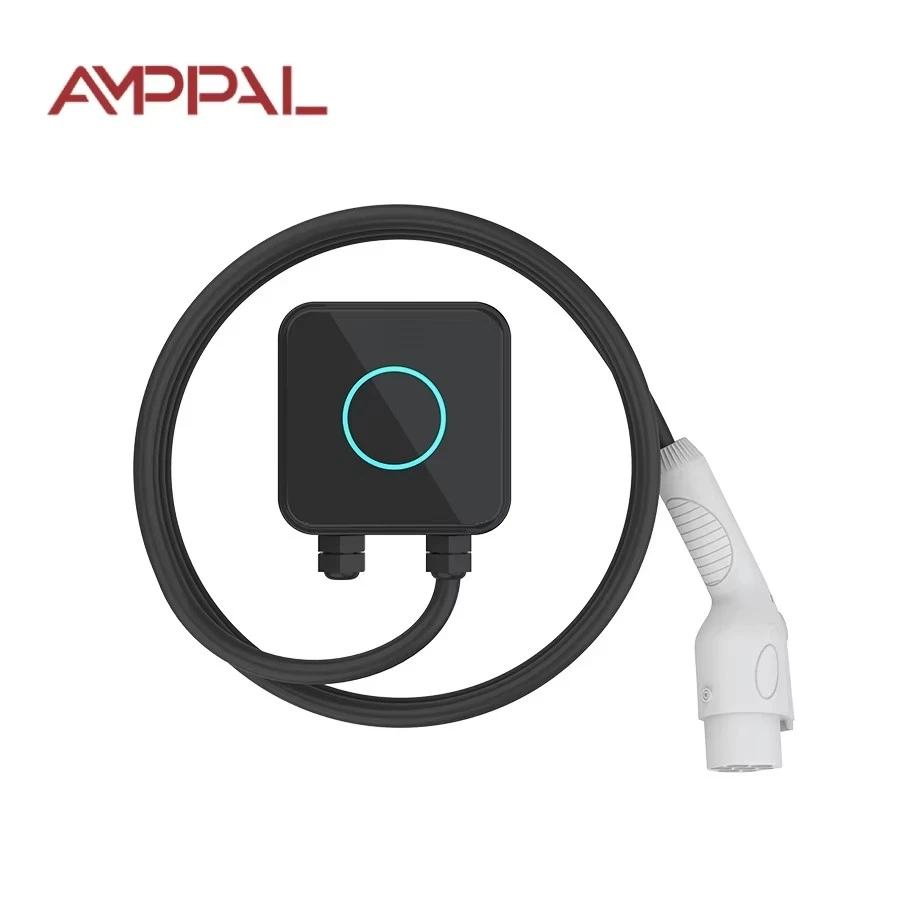

Compact Wallbox AC EV φορτιστής 7 kW για γκαράζ κατοικιών

Ο φορτιστής σας δεν χρειάζεται να είναι μόνιμος

Ο AMPPAL 7kW Compact είναι ο φορτιστής που μπορείτε να ξεβιδώσετε από τον τοίχο την Παρασκευή το απόγευμα και να λειτουργήσετε σε μια νέα πόλη μέχρι τη Δευτέρα.

Οι περισσότεροι ιδιοκτήτες ηλεκτρικών οχημάτων αντιμετωπίζουν το κιβώτιο τοίχου ως έπιπλο - βιδωμένο, καλωδιωμένο, μέρος του σπιτιού. Εάν νοικιάσετε, αλλάξετε δουλειά ή περάσετε τα καλοκαίρια σε ένα δεύτερο ακίνητο, αυτή η μονιμότητα γίνεται υποχρέωση.

Αυτή η μονάδα ζυγίζει περίπου 1 κιλό και στερεώνεται με τέσσερις βίδες. Απεγκαταστήστε, τυλίξτε το καλώδιο 5 μέτρων και μπαίνει στο πορτμπαγκάζ δίπλα στο εφεδρικό ελαστικό.

Πλήρης φόρτιση 32Α από σώμα σε μέγεθος βιβλίου

Επτά κιλοβάτ στα 230 V σημαίνει 32Α - περίπου 30 km αυτονομίας την ώρα σε ένα τυπικό EV ή μια μπαταρία 40 kWh που ξαναγεμίζεται σε περίπου έξι ώρες.

Το αμάξωμα είναι ακόμα 150 επί 150 επί 65 χλστ. Το κόλπο: Η φόρτιση AC δεν έχει μετασχηματιστή μέσα στο κουτί. η μετατροπή μένει στο αυτοκίνητο. Έτσι ο σταθμός παραμένει μικρός ενώ η ονομαστική ισχύς αυξάνεται.

Η θερμική διαχείριση διαφέρει από την έκδοσή μας των 3,5 kW - η 7kW διαθέτει έναν σφραγισμένο πυρήνα ψύκτρας αλουμινίου μέσα στο θερμοπλαστικό κέλυφος UL94 V-0 και η δοκιμή φορτίου διατηρεί την επιφάνεια κάτω από τους 60 C στους 35 C περιβάλλοντος.

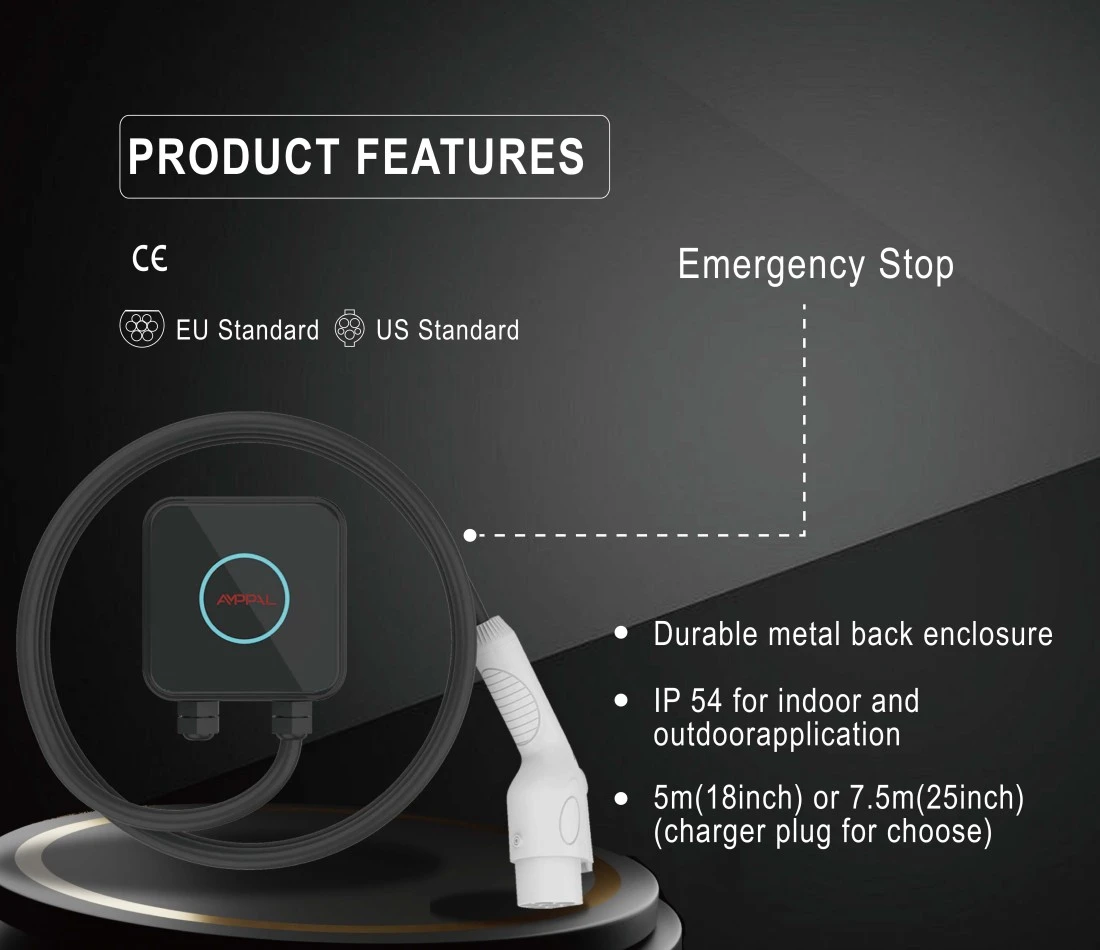

Το IP54 κρατά έξω το πιτσίλισμα της βροχής και τη σκόνη και η πλακέτα ελέγχου με ομοιόμορφη επίστρωση επιβιώνει από τη συμπύκνωση σε ένα μη θερμαινόμενο γκαράζ.

Το ρελέ 32Α και η διαδρομή τροφοδοσίας με ασφάλεια έχουν χαρακτηριστεί για συνεχή λειτουργία, έτσι ώστε το κιβώτιο να εκτελεί οκτάωρες ολονύχτιες συνεδρίες χωρίς ενοχλητικές διαδρομές.

Πώς λειτουργεί το σύστημα γρήγορης τοποθέτησης

Η πίσω πλάκα βιδώνεται στον τοίχο μία φορά. το σώμα του φορτιστή ολισθαίνει πάνω του και ασφαλίζει με δύο βίδες. Το ξεκλείδωμα απαιτεί ένα τυπικό εξαγωνικό κλειδί, περίπου τρία λεπτά συνολικά.

Ηλεκτρικά, χρειάζεστε ένα αποκλειστικό κύκλωμα 32Α με RCD τύπου Α ή Β. Αποστέλλουμε στυπιοθλίπτες καλωδίων με μέγεθος για το καλώδιο τροφοδοσίας, έτσι ώστε το ίδιο περίβλημα να χειρίζεται τις ενσύρματες εγκαταστάσεις.

Για πραγματικά προσωρινές εγκαταστάσεις - ένα νοικιασμένο σπίτι για μια σεζόν, ένα εργαστήριο - ένας ηλεκτρολόγος μπορεί να καλωδιώσει την πλευρά του τοίχου σε μια πρίζα 32A και η μονάδα να συνδέεται μέσω του δικού της καλωδίου τροφοδοσίας. Επιβεβαιώστε τους τοπικούς κανόνες. ορισμένες χώρες το περιορίζουν.

Η πλευρά φόρτισης είναι ένα σταθερό καλώδιο 5 μέτρων. Η θύρα αυτοκινήτου είναι αυτή που ποικίλλει, επομένως επιλέξτε Τύπου 2, Τύπου 1 ή GB/T για να ταιριάζει με το όχημά σας κατά την παραγγελία.

Τεχνικές Προδιαγραφές

Ενοικιαστές, κατασκηνωτές και δεύτερες κατοικίες: Ποιος ωφελείται περισσότερο

1) Ενοικιαστές που μετακινούνται κάθε 1-3 χρόνια - ο φορτιστής μετακινείται με το μίσθωμα, όχι ο τοίχος του ιδιοκτήτη. 2) Ιδιοκτήτες καλοκαιρινής εξοχικής κατοικίας ή σαλέ σκι που αρνούνται να αγοράσουν δύο φορτιστές. 3) Οδηγοί ηλεκτρικών οχημάτων που περνούν εβδομάδες στο σπίτι συγγενών τους και θέλουν πραγματική φόρτιση κατά τη διάρκεια της νύχτας. 4) Overlanders και campers που ρυμουλκούν ένα EV, φόρτιση σε θέσεις κάμπινγκ. 5) Έμποροι και μεταπωλητές που επιδεικνύουν φορτιστές σε εμπορικές εκθέσεις και ιστότοπους πελατών.

Κάθε ένας από αυτούς τους χρήστες αντιμετωπίζει το ίδιο πρόβλημα: ένας σταθερός φορτιστής χάνεται τη στιγμή που φεύγετε. Το Compact μετατρέπει αυτό το σταθερό κόστος σε φορητό.

Για το περιβάλλον, δύο μονάδες συν καλώδια ταιριάζουν σε μια τυπική θήκη 60 λίτρων - μια λεπτομέρεια που έχει σημασία όταν ένας μεταπωλητής πετά σε μια εμπορική έκθεση με στοκ επίδειξης.

Αφαιρούμενη έναντι Σταθερής Εγκατάστασης: Το Trade-Off

Πουλάμε και τους δύο σταθμούς μόνο σταθερής και αυτόν τον αφαιρούμενο, οπότε ας είμαστε ειλικρινείς σχετικά με τον συμβιβασμό.

Ένας μόνιμος φορτιστής είναι πιο τακτοποιημένος: δεν υπάρχουν ορατές βίδες, χωρίς καλωδίωση στο επόμενο σημείο, συνήθως ένα μακρύτερο καλώδιο. Εάν είστε ιδιοκτήτης του σπιτιού σας και θα μείνετε πέντε χρόνια, μια σταθερή μονάδα είναι η καλύτερη αγορά.

Το Compact ανταλλάσσει λίγη τακτοποίηση για φορητότητα. Τα πραγματικά του μειονεκτήματα: πρέπει να κανονίσετε ένα κύκλωμα 32Α σε κάθε νέα τοποθεσία και το καλώδιο των 5 μέτρων είναι μικρότερο από τα 7-8 μέτρα που βρίσκονται σε μεγαλύτερες μονάδες.

Εάν δεν σκοπεύετε ποτέ να μετακομίσετε, πληρώνετε ένα μικρό ασφάλιστρο για μια δυνατότητα γρήγορης κυκλοφορίας που δεν θα χρησιμοποιήσετε. Αυτά είναι τα ειλικρινή μαθηματικά.

Πρότυπα, Δοκιμές και Συμμόρφωση

Σήμανση CE. έχει δοκιμαστεί σύμφωνα με το IEC 61851-1:2017 για φόρτιση AC Mode 3.

UL94 V-0 επιβραδυντικό φλόγας περίβλημα. Η ίδια οικογένεια κιβωτίων χρησιμοποιείται στις μονάδες του στόλου μας.

100% δοκιμή παραγωγής: συνέχεια γείωσης, μόνωση 500V DC, 1,5kV διηλεκτρική αντοχή.

Η δοκιμή τύπου περιλαμβάνει ένα ψεκασμό αλατιού 96 ωρών και μια διαδρομή αντοχής ρελέ 500.000 κύκλων.

Πιστοποιητικά παρτίδας για επαφές, αισθητήρες ρεύματος και MCU από εγκεκριμένους προμηθευτές.

Πιστοποιήσεις εργοστασίων: CE, TUV, CB, UL - ελεγμένες από εξωτερικούς κοινοποιημένους φορείς σε κυλιόμενο χρονοδιάγραμμα.

Από τη γραμμή SMT στο χαρτοκιβώτιο αποστολής

Η ακολουθία κατασκευής στο εργοστάσιό μας στο Yueqing (Zhejiang) εκτελείται:

1) Συναρμολόγηση SMT με αυτοματοποιημένη οπτική επιθεώρηση.

2) Εφαρμόζεται ομοιόμορφη επίστρωση και σκληραίνει.

3) Πυρήνας ψύκτρας και στοίβα ρελέ συναρμολογημένα στο κέλυφος.

4) Καλώδιο 5 μέτρων τοποθετημένο μέσω στυπιοθλίπτων ελεγχόμενης ροπής.

5) Λειτουργική δοκιμή προσομοίωσης οχήματος στα 32Α.

6) Δοκιμή υψηλού δοχείου και γήινης συνέχειας.

7) Σειριακή σήμανση με λέιζερ και τελικός οπτικός έλεγχος.

8) Χάρτινο πακέτο με πλάκα στήριξης, εξαγωνικό κλειδί και εγχειρίδιο, συν ένα δείγμα καύσης 24 ωρών ανά παρτίδα.

Οι γραμμές AC και DC λειτουργούν χωριστά στην εγκατάσταση. Η λαμαρίνα για τους μεγαλύτερους σταθμούς προέρχεται από γραμμές ρομπότ που έχουν κατασκευαστεί με συνεργάτες FANUC (Σαγκάη) και TRUMPF (Γερμανία). Η ετήσια δυναμικότητα υπερβαίνει το ένα εκατομμύριο μονάδες.

Είναι τα 7kW η σωστή ταχύτητα για την οδήγησή σας;

Τα επτά κιλοβάτ καλύπτουν το κλασικό μοτίβο ολονύκτιας: 30 km αυτονομίας ανά ώρα, οκτώ ώρες στάθμευσης ισοδυναμούν με 240 km πρόσθετα. Αυτό ικανοποιεί τους περισσότερους επιβάτες, ακόμη και τα ταξίδια με ενοικίαση μεγάλων αποστάσεων.

Δεν είναι το σωστό προϊόν εάν οδηγείτε περισσότερα από 250 χλμ καθημερινά χωρίς άλλη φόρτιση ή εάν το αυτοκίνητό σας δέχεται 3φασικά 11 kW και το σπίτι σας έχει τριφασική καλωδίωση - τότε ένας σταθμός 11 kW σας εξυπηρετεί καλύτερα.

Και είναι υπερβολικό για ένα plug-in υβριδικό με μπαταρία 10 kWh. το 3,5 kW Compact θα το γέμιζε από τη μια μέρα στην άλλη και θα κόστιζε λιγότερο.

Τι παίρνετε από το εργοστάσιο που οι άλλοι παραλείπουν

Άμεσος κατασκευαστής: Zhejiang Anfu New Energy Technology Co., Ltd., ιδρύθηκε το 2014, εξειδικευμένη επιχείρηση σε εθνικό επίπεδο με 260+ προσωπικό.

Τυπικός χρόνος παράδοσης 15-20 εργάσιμες ημέρες. αποστέλλονται αεροπορικά δείγματα σε 3-5 εργάσιμες ημέρες.

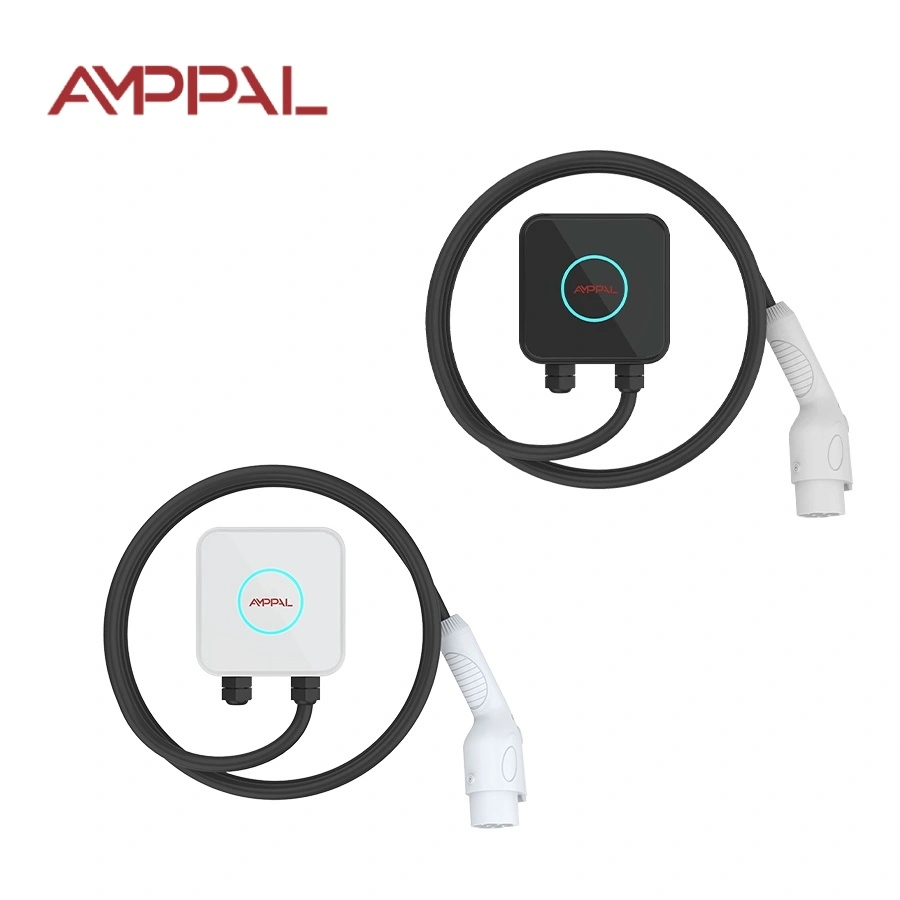

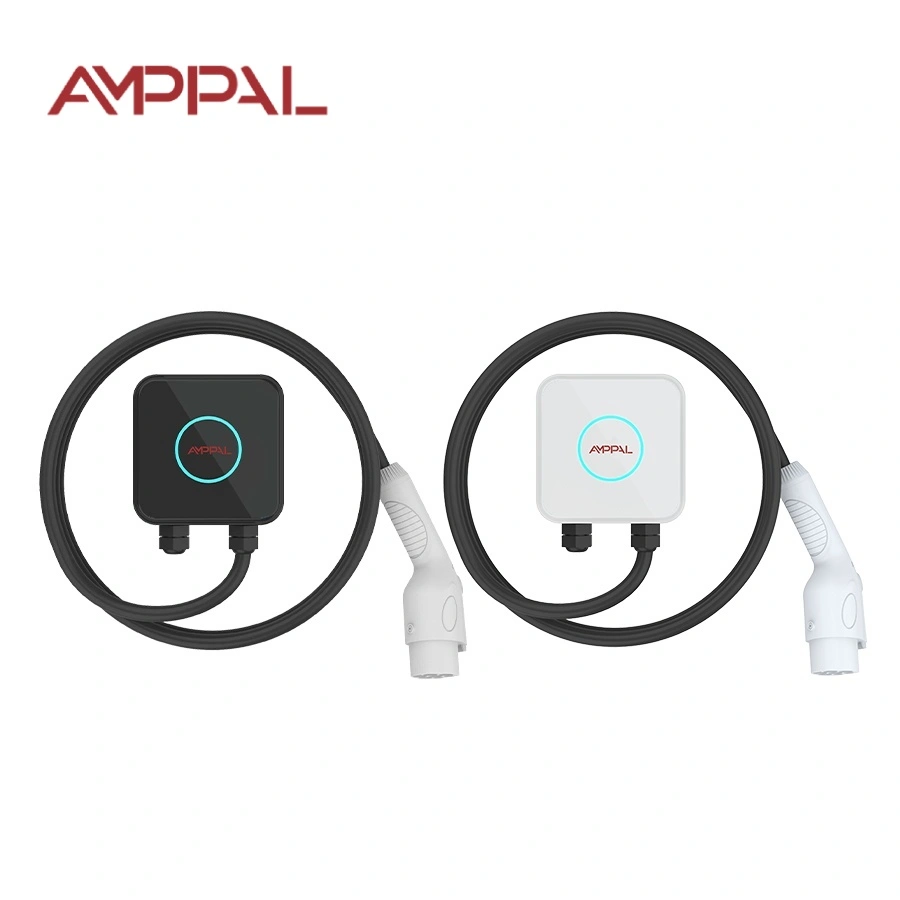

Επιλογές OEM από 100 μονάδες: λογότυπο, μήκος καλωδίου, στάνταρ βύσμα (Type 1/Type 2/GB/T), χρώμα θήκης.

Ολοκληρώθηκαν τα έγγραφα εξαγωγής: Δήλωση CE, έκθεση δοκιμής IEC 61851-1, πιστοποιητικό επιθεώρησης εργοστασίου.

Ρεκόρ πορείας σε 40+ χώρες. Οι εταίροι αναφοράς περιλαμβάνουν τη NEOM (Σαουδική Αραβία) και τη Sime Darby (Μαλαισία).

Δοκιμαστικό MOQ 1 μονάδας. βαθμίδες τιμολόγησης στις 50 και 500 μονάδες.

Επιλογές κιβωτίου, βάρους και φορτίου

Το χαρτοκιβώτιο αποστολής είναι 210 x 210 x 120 mm σε περίπου 1,7 kg με την πλάκα στερέωσης και τα εργαλεία. Μια παλέτα 50 μονάδων ζυγίζει κάτω από 90 κιλά, γι' αυτό και η προεπιλογή για μικρές παραγγελίες είναι η αεροπορική μεταφορά - συνήθως 5-7 ημέρες από πόρτα σε πόρτα στην Ευρώπη.

Θαλάσσιες μεταφορές: περίπου 1.200 μονάδες ανά εμπορευματοκιβώτιο 20 ποδιών σε 24 συρρικνωμένες παλέτες των 50 χαρτοκιβωτίων.

Όροι: FOB Ningbo ή Shanghai, EXW ή CIF. Η γραφική εργασία περιλαμβάνει εμπορικό τιμολόγιο, λίστα συσκευασίας, δήλωση CE και πιστοποιητικό προέλευσης. L/C και D/P δεκτά.

Εγγύηση, Ανταλλακτικά και Απόκριση σέρβις

2 χρόνια εγγύηση για κατασκευαστικά ελαττώματα. εργασία και επιστροφή-αποστολή συμφωνημένα ανά περίπτωση.

Ανταλλακτικά - ρελέ, πίνακας ελέγχου, καλώδιο, πλάκα τοποθέτησης - αποστέλλονται εντός 7 εργάσιμων ημερών.

Διάγνωση σφαλμάτων φωτογραφίας ή βίντεο με απόκριση μηχανικού εντός μίας εργάσιμης ημέρας.

Συντήρηση χρήστη: σκουπίστε τις οπές εξαερισμού, ελέγξτε τη θήκη του καλωδίου, σφίξτε ξανά τις βίδες ένα μήνα μετά την εγκατάσταση.

Συμβάσεις παροχής υπηρεσιών αντιπροσώπου με τοπικούς συνεργάτες στη Γερμανία, τη Γαλλία και τα ΗΑΕ.

Τι πρέπει να κάνετε και να μην κάνετε κατά τη μετακίνηση του φορτιστή σας

Λάθος: τραβήξτε το καλώδιο τροφοδοσίας και βάλτε τη μονάδα υγρή. Δεξιά: απενεργοποιήστε τον διακόπτη, στεγνώστε τους στυπιοθλίπτες, τυλίξτε χαλαρά το καλώδιο, αποθηκεύστε το κουτί σε όρθια θέση στο πορτμπαγκάζ.

Λάθος: επανεγκατάσταση στη νέα διεύθυνση χωρίς ηλεκτρολόγο να ελέγξει το κύκλωμα. Δεξιά: ζητήστε από έναν τοπικό ηλεκτρολόγο να ελέγξει την χωρητικότητα 32A και τον τύπο RCD πριν βιδώσετε την πλάκα.

Λάθος: μεταφορά της μονάδας από το καλώδιο φόρτισης. Δεξιά: σηκώστε το από το σώμα - το καλώδιο είναι βαθμολογημένο για το ρεύμα και όχι για το χειρισμό αποσκευών.

Λάθος: αφήστε το όπλο τύπου 2 να κρέμεται στο έδαφος στην προσωρινή τοποθεσία. Δεξιά: χρησιμοποιήστε την επιτοίχια θήκη ή τυλίξτε το όπλο εάν δεν υπάρχει θήκη.

Λάθος: αν υποθέσουμε ότι οποιαδήποτε πρίζα 230 V στον προορισμό θα κάνει. Δεξιά: ελέγξτε για πραγματικό κύκλωμα με δυνατότητα 32A. μια πρίζα 13Α θα σκοντάψει ή θα σταματήσει τη συνεδρία.

Ιδιοκτήτης Εμπειρίες με Κινητό Φορτιστή

Ένας μηχανικός λογισμικού που νοικιάζει στο Δουβλίνο μετακομίζει κάθε 18 μήνες κατά μέσο όρο. Κρατάει το κιτ τοποθέτησης σε μια θήκη και λέει ότι μια μετακόμιση τώρα απαιτεί «ένα μεσημεριανό διάλειμμα»: διακόπτης, τέσσερις βίδες, κουτί στο αυτοκίνητο, επανεγκατάσταση στο νέο διαμέρισμα. Η λαβή του: το καλώδιο των 5 μέτρων είναι σφιχτό για την μακρινή πλευρά ενός διπλού κόλπου, έτσι σταθμεύει τη μύτη.

Ένα ζευγάρι στο Βανκούβερ κρατά ένα Compact για το διαμέρισμά του και μια καμπίνα δίπλα στη λίμνη τέσσερις ώρες μακριά, αγοράζοντας μια δεύτερη πίσω πλάκα, ώστε το υλικό του τοίχου να παραμείνει και στις δύο τοποθεσίες. Η σύλληψη που βρήκαν: στην καμπίνα, τα 7kW μεγιστοποιούν το κύκλωμα 32Α, επομένως ο θερμοσίφωνας και ο φορτιστής δεν μπορούν να λειτουργήσουν μαζί - προγραμματίζουν φόρτιση κατά τη διάρκεια της νύχτας.

Ένας υπερασπιστής στην Αυστραλία φορτώνει από το κάμπινγκ 32Α συνδέσεις και αναφέρει ότι η μονάδα επέζησε 4.000 χλμ από χαλίκι δρόμους στο πορτμπαγκάζ. Μικρή σημείωση: η κάρτα γρήγορης εκκίνησης είναι μόνο στα αγγλικά και θέλει μια γαλλική/ισπανική έκδοση στο κουτί.

Ερωτήσεις που κάνουν οι ενοικιαστές

Ε: Χρειάζομαι την άδεια του ιδιοκτήτη για να το εγκαταστήσω;

Α: Η πίσω πλάκα αφήνει τέσσερις μικρές τρύπες για βίδες, οπότε ρωτήστε πρώτα. Οι περισσότεροι ιδιοκτήτες το δέχονται επειδή η αφαίρεση είναι καθαρή.

Ε: Μπορώ πραγματικά να το μετακινήσω μόνος μου;

Α: Η απεγκατάσταση είναι ασφαλής για DIY, αλλά κάθε επανεγκατάσταση χρειάζεται ηλεκτρολόγο για να επαληθεύσει το κύκλωμα.

Ε: Θα φορτίζει γρηγορότερα από ένα καλώδιο της γιαγιάς;

Α: Ναι - περίπου τρεις φορές πιο γρήγορα από μια φόρτιση οικιακού καλωδίου 8Α.

Ε: Τι γίνεται αν το επόμενο σπίτι μου έχει μόνο μονοφασικό 16Α;

Α: Η μονάδα προσαρμόζεται και φορτίζει στα 3,7 kW εκεί.

Ε: Ποιο βύσμα να παραγγείλω;

Α: Τύπος 2 για ευρωπαϊκά αυτοκίνητα, Τύπος 1 για τα περισσότερα ιαπωνικά και αμερικανικά μοντέλα, GB/T για οχήματα της κινεζικής αγοράς.

Ε: Είναι το περίβλημα αρκετά σκληρό για ταξίδια στο πορτμπαγκάζ;

Α: Το κέλυφος UL94 V-0 με σφραγισμένο πυρήνα ψύκτρας είναι αποδεδειγμένο στον στόλο. συσκευάστε το στο αρχικό κουτί εάν είναι δυνατόν.

Ε: Τι γίνεται αν χάσω το εξαγωνικό κλειδί;

Α: Είναι ένα τυπικό μέγεθος που πωλείται οπουδήποτε. περιλαμβανουμε και ρεζερβα στο κουτι.

Ε: Πόσο διαρκεί μια πλήρης φόρτιση σε ένα τυπικό EV;

Α: Μια μπαταρία 40 kWh πηγαίνει από 10% σε 100% σε περίπου 5,5-6 ώρες στα 7 kW.

Ε: Μπορεί μια μονάδα να φορτίσει δύο αυτοκίνητα;

Α: Όχι - ένας μόνο σύνδεσμος ανά μονάδα. προσθέστε ένα δεύτερο Compact εάν χρειάζεστε δύο θέσεις.
