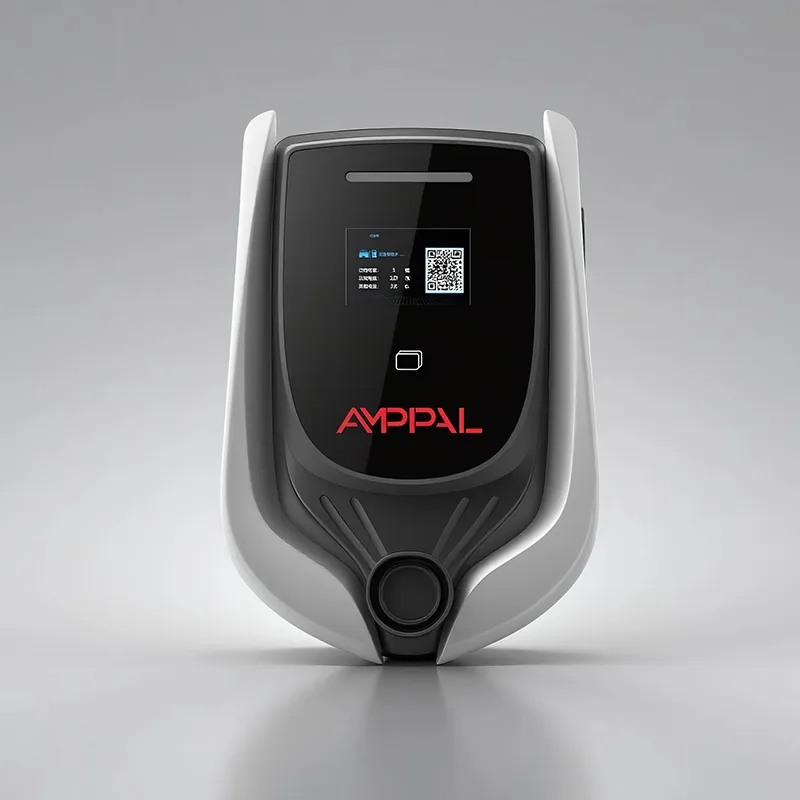

Σταθμός φόρτισης 7kW OCPP Smart AC EV για εμπορικές ιδιοκτησίες

Γιατί η πιστοποίηση UL έχει μεγαλύτερη σημασία από τις αξιολογήσεις ισχύος στις ΗΠΑ

Στις Ηνωμένες Πολιτείες, το πιστοποιητικό έχει μεγαλύτερη σημασία από τα κιλοβάτ — και το πιστοποιητικό είναι UL. Αυτός ο σταθμός 7 kW (Μοντέλο AF-AC-7-L/B-A-M-4-SD-P) δεν είναι ευρωπαϊκό προϊόν που πωλείται σε Αμερικανούς. είναι μια μονάδα τροφοδοσίας EV που έχει κατασκευαστεί, δοκιμαστεί και τεκμηριωθεί σύμφωνα με τα δύο πρότυπα UL που επιθεωρούν οι αρχές των ΗΠΑ: UL 2202 και UL 2231-2.

Η διαφορά μεταξύ της πώλησης στην ΕΕ και της πώλησης στις Η.Π.Α. είναι η διαφορά μεταξύ μιας αυτοδήλωσης και μιας καταχώρισης τρίτου μέρους. Το CE είναι μια δήλωση κατασκευαστή για την ευρωπαϊκή αγορά. Οι επιθεωρητές κτιρίων, οι ασφαλιστές και οι επιχειρήσεις κοινής ωφέλειας των ΗΠΑ αναζητούν UL και πολλά προγράμματα εκπτώσεων κοινής ωφέλειας απλώς αρνούνται τον εξοπλισμό χωρίς αυτό.

Το άρθρο 625 του NEC είναι ο κώδικας που διέπει τις εγκαταστάσεις εξοπλισμού φόρτισης EV και οι επιθεωρητές τον εφαρμόζουν μέσω της τοπικής αρχής που έχει δικαιοδοσία. Ένας σταθμός στη λίστα UL με σαφή πινακίδα καθιστά τη συνομιλία για την άδεια σύντομη. Αυτό είναι το πραγματικό προϊόν εδώ: έγγραφα που κλείνουν, άδειες που περνούν και ασφάλιση που παραμένει ήρεμη.

Έξι πλεονεκτήματα αυτού του σταθμού που καθοδηγούνται από τη συμμόρφωση

Η καταχώριση UL 2202 καλύπτει το πλήρες σύστημα φόρτισης, το οποίο αναφέρουν οι μηχανικοί του έργου των ΗΠΑ στο φύλλο προδιαγραφών.

Το UL 2231-2 καλύπτει το κύκλωμα προστασίας προσωπικού, οι επιθεωρητές του στρώματος ασφαλείας έναντι κραδασμών ελέγχουν πριν από την ενεργοποίηση.

Η μονοφασική τάση 240V στα 32Α ταιριάζει με τις τυπικές υπηρεσίες κατοικιών και ελαφρού εμπορίου στη Βόρεια Αμερική.

Το RFID plus OCPP 1.6j μετατρέπει τον σταθμό σε χρεώσιμο περιουσιακό στοιχείο και όχι σε δωρεάν έξοδο για μη κατοίκους.

Η στεγανοποίηση IP54 και η βαθμολογία θορύβου ≤40dB το διατηρούν βιώσιμο για γκαράζ, χώρους στάθμευσης και εσωτερικές δομές στάθμευσης.

Το σήμα UL στην πινακίδα είναι επαληθεύσιμο στον ηλεκτρονικό κατάλογο της UL, τον οποίο ελέγχουν οι αγοραστές πριν παραγγείλουν.

Τεχνικές Προδιαγραφές

Αναπτύξεις σε όλες τις ΗΠΑ και τον Καναδά

Πολυκατοικία σε πολιτείες με οικοδομικούς κωδικούς για EV-ready, όπου κάθε θέση στάθμευσης είναι προ-καλωδιωμένη στα 240V.

Χρέωση στο χώρο εργασίας για παρτίδες εργαζομένων, με ανάκτηση κόστους μέσω του backend OCPP.

Γκαράζ συγκυριαρχίας στον Καναδά όπου ο πίνακας χρειάζεται μέτρηση και έλεγχο πρόσβασης ανά ιδιοκτήτη.

Χώρος στάθμευσης ξενοδοχείου και λιανικής όπου οι επισκέπτες χρεώνουν τη νύχτα και το φύλλο επιβαρύνει το κόστος.

Φορτηγά και pickup που σταθμεύουν 8-10 ώρες και χρειάζονται αξιόπιστες συνεδρίες 32Α.

Τι UL 2202 και UL 2231-2 επαληθεύουν πραγματικά

Το UL 2202 είναι το πρότυπο ασφαλείας για τον εξοπλισμό του συστήματος φόρτισης ηλεκτρικών οχημάτων: κατασκευή, καλωδίωση, μόνωση και συμπεριφορά πυρκαγιάς ολόκληρου του σταθμού υπό κανονικές συνθήκες και συνθήκες σφάλματος. Η μετάβασή του σημαίνει ότι το περίβλημα, ο επαφέας, η διάταξη PCB και ο θερμικός σχεδιασμός έχουν αναθεωρηθεί από μηχανικούς UL σε σχέση με τις δημοσιευμένες απαιτήσεις.

Το UL 2231-2 είναι το πρότυπο προστασίας προσωπικού. Διέπει το κύκλωμα που αποτρέπει ηλεκτροπληξία όταν ένας χρήστης συνδέεται, αποσυνδέει ή αγγίζει μια βρεγμένη υποδοχή: έλεγχοι συνέχειας γείωσης, παρακολούθηση ρεύματος διαρροής και μηχανισμοί που απενεργοποιούν την έξοδο πριν από την επαφή με ένα υπό τάση εξάρτημα.

Και οι δύο καταχωρίσεις βρίσκονται στον δημόσιο κατάλογο της UL κάτω από τον αριθμό μοντέλου, επομένως ένας ηλεκτρολόγος επιθεωρητής στο Τέξας και ένας μηχανικός διαμερισμάτων στο Τορόντο βλέπουν ακριβώς το ίδιο πιστοποιητικό που σας στέλνουμε. Χωρίς παιχνίδια φωτοτυπιών, χωρίς γλώσσα «ισοδύναμη με UL» — η λίστα είναι η απόδειξη.

Beyond UL: Quality Assurance in Production

Κάθε παρτίδα παραγωγής εντοπίζεται με σειριακό αριθμό στα αρχεία δοκιμών της, τα οποία διατηρούμε για δέκα χρόνια.

Κάθε σταθμός εκτελεί μια πλήρη δοκιμή hipot και μόνωσης πριν από τη συσκευασία. οι τιμές περασμάτων καταγράφονται.

Κάθε έκδοση υλικολογισμικού εκτελείται έναντι ενός συστήματος υποστήριξης αναφοράς πριν από την κυκλοφορία, επομένως μια ενημέρωση δεν μπορεί να διακόψει την ενσωμάτωση χρέωσης.

Το εύρος του αναγνώστη RFID, η αντίθεση LCD και η λειτουργία λωρίδας LED ελέγχονται σε κάθε μονάδα και όχι σε δειγματοληψία.

Τα αποτελέσματα IP54 και ακουστικών (≤40dB) επαληθεύονται σε δείγματα παραγωγής και αρχειοθετούνται με το αρχείο παρτίδας.

Το σύστημα ποιότητας του ίδιου του εργοστασίου ελέγχεται στο πλαίσιο του προγράμματος επιτήρησης UL, επομένως η καταχώριση παραμένει ζωντανή.

Από τη λαμαρίνα στον τελικό σταθμό: Οκτώ βήματα

Η γραμμή μοιράζεται την πανεπιστημιούπολη Zhejiang που παρέδωσε πάνω από ένα εκατομμύριο μονάδες φόρτισης το 2024, με ρομπότ FANUC στη συναρμολόγηση και κόπτες λέιζερ TRUMPF στα περιβλήματα.

1. Ο χάλυβας του περιβλήματος είναι κομμένος με λέιζερ, φρένο με πίεση και επικάλυψη πούδρας.

2. Τα παρεμβύσματα και οι επιφάνειες στεγανοποίησης IP54 τοποθετούνται και επιθεωρούνται.

3. Οι πλακέτες τροφοδοσίας και επικοινωνίας είναι κατασκευασμένες με SMT και συγκολλούνται με επαναροή.

4. Η οθόνη LCD, η λωρίδα LED και η μονάδα RFID έχουν τοποθετηθεί και βαθμονομηθεί.

5. Το λογισμικό φορτώνεται και καμία μονάδα δεν περνάει από αυτόν τον σταθμό μέχρι να ολοκληρώσει μια ζωντανή χειραψία με το backend αναφοράς μας.

6. Οι διαδρομές Ethernet, 4G, WiFi και RS485 ασκούνται με τη σειρά.

7. Δοκιμές Hipot, μόνωσης και καύσης εκτελούνται σε κάθε σταθμό.

8. Οι πινακίδες, τα σήματα UL και τα χαρτοκιβώτια εμφανίζονται πριν από τη σφραγίδα QC.

Έλεγχος συμμόρφωσης: Είναι αυτός ο σταθμός κατάλληλος για τον ιστότοπό σας;

Αυτός ο σταθμός ταιριάζει σε τοποθεσίες των ΗΠΑ και του Καναδά με μονοφασική υπηρεσία 240V, κύκλωμα 32Α ανά στάβλο και ανάγκη για έλεγχο πρόσβασης ή χρέωση. Οι δήμοι με κωδικούς έτοιμους για EV, ιδιοκτήτες που διεκδικούν εκπτώσεις κοινής ωφελείας και εργολάβοι που κατασκευάζουν ειδικά έργα θα διαπιστώσουν ότι η γραφειοκρατία του UL κάνει τη μισή δουλειά των πωλήσεων για αυτούς.

Είναι λάθος προϊόν σε τρεις περιπτώσεις. Οι τοποθεσίες με τριφασική υπηρεσία και απαιτήσεις 11 kW ανά στάβλο θα πρέπει να χρησιμοποιούν τον σταθμό OCPP 11 kW. Τοποθεσίες που χρειάζονται κύκλο εργασιών κάτω των 30 λεπτών χρειάζονται DC, όχι αυτή τη μονάδα AC. Και ένας ιστότοπος χωρίς πρόθεση διαχείρισης χρηστών ή λογαριασμών μπορεί να εξοικονομήσει χρήματα σε ένα απλούστερο μοντέλο — η στοίβα RFID και OCPP αξίζουν το κόστος τους μόνο όταν κάποιος τις διαχειρίζεται.

Πριν παραγγείλετε, επιβεβαιώστε τρία πράγματα με τον ηλεκτρολόγο σας: η υπηρεσία είναι 240 V, το κύκλωμα στάθμευσης είναι ονομαστική για συνεχή τάση 32 Α και ο χώρος στάθμευσης έχει διαδρομή δικτύου (Ethernet, σήμα κινητής τηλεφωνίας ή WiFi) ή εγκεκριμένο σχέδιο λειτουργίας εκτός σύνδεσης. Οι μηχανικοί μας θα χαρτογραφήσουν τη συνδεσιμότητα μαζί σας με κάθε τρόπο.

Γιατί οι εγκαταστάτες των ΗΠΑ επιλέγουν το AMPPAL

15-20 εργάσιμες ημέρες από την παραγγελία έως την αποστολή, που ταιριάζει καλύτερα στα προγράμματα κατασκευής από τους τυπικούς χρόνους παράδοσης OEM.

Επιλογές OEM: η επωνυμία σας στο περίβλημα, η οθόνη εκκίνησης και οι κάρτες RFID, καθώς και τα αγγλικά εγχειρίδια στάνταρ.

Τα πιστοποιητικά UL 2202 και UL 2231-2, καθώς και τα αρχεία CE, TÜV και CB του εργοστασίου, κοινοποιούνται στην ομάδα προδιαγραφών σας.

Το MOQ διαπραγματεύεται ανά παραγγελία. Οι εργολάβοι και οι διανομείς συνήθως ξεκινούν με 20-50 μονάδες.

Διαχειριζόμαστε μόνοι μας 200+ σταθμούς φόρτισης, επομένως οι αγοραστές των ΗΠΑ μιλούν με μια ομάδα που διαθέτει επίσης φορτιστές, όχι απλώς τους πουλάει.

Εξαγωγή συσκευασίας, φόρτωση εμπορευματοκιβωτίων και γραφική εργασία

Κάθε σταθμός αποστέλλεται σε χαρτοκιβώτιο με αφρώδες κουτί διαστάσεων 58 × 42 × 30 cm, μεικτό βάρος περίπου 12 kg, με το στήριγμα τοίχου, τις κάρτες RFID εκκίνησης και ένα εγχειρίδιο. Τα χαρτοκιβώτια φέρουν την πινακίδα του μοντέλου και το σήμα καταχώρισης UL για εύκολο έλεγχο στη θύρα.

Οι θαλάσσιες μεταφορές με παλέτες χρειάζονται 24-30 σταθμούς ανά παλέτα και περίπου 300 ανά εμπορευματοκιβώτιο 40 HQ. Τα μικτά φορτία με τους σταθμούς OCPP 3,5 kW και 11 kW είναι ρουτίνα για τους διανομείς που δημιουργούν μια σειρά.

Τα έγγραφα ετοιμάζονται για εκτελωνιστές των ΗΠΑ: εμπορικό τιμολόγιο, λίστα συσκευασίας, πιστοποιητικό προέλευσης και αντίγραφα των πιστοποιητικών UL. Παραθέτουμε EXW, FOB Ningbo ή CIF και αποστέλλουμε μέσω Ningbo ή Shanghai.

Εγγύηση και Τοπική Δομή Υποστήριξης

Εγγύηση δύο ετών για κατασκευαστικά ελαττώματα στο σταθμό και τις εσωτερικές μονάδες.

Οι ώρες υποστήριξης επικαλύπτουν τις ζώνες ώρας των ΗΠΑ και τα απομακρυσμένα διαγνωστικά διαβάζουν τα αρχεία καταγραφής OCPP μαζί σας σε μια κλήση.

Οι αναγνώστες, τα πάνελ LCD και οι μονάδες ισχύος αποστέλλονται από το απόθεμα σε 3-5 εργάσιμες ημέρες.

Οι ενημερώσεις υλικολογισμικού προωθούνται εξ αποστάσεως μέσω του backend. Τα εξαρτήματα που περιλαμβάνονται στη λίστα UL δεν ανταλλάσσονται ποτέ με υποκατάστατα.

Πέντε χρόνια κάλυψης ανταλλακτικών συνεχίζονται μετά τη διακοπή αυτού του μοντέλου.

Λάθη εγκατάστασης και λειτουργίας προς αποφυγή

Λάθος: ενεργοποίηση του σταθμού πριν υπογράψει η τοπική αρχή την άδεια. Δεξιά: τράβηγμα της άδειας, εμφάνιση της καταχώρισης UL και ενεργοποίηση μετά την επιθεώρηση.

Λάθος: προσγείωση του σταθμού σε κοινό κύκλωμα 50Α με άλλα φορτία. Δεξιά: ένα αποκλειστικό κύκλωμα συνεχούς ονομαστικής ισχύος 32A ανά στάβλο, ανά NEC 625.

Λάθος: παράβλεψη του ελέγχου εδάφους επειδή «λειτούργησε στην τελευταία τοποθεσία». Δεξιά: επαλήθευση της γείωσης και της συνέχειας γείωσης επί τόπου. Η προστασία UL 2231-2 εξαρτάται από αυτό.

Λάθος: δίνοντας μία κάρτα RFID σε όλο το κτίριο. Σωστά: κάρτες ανά χρήστη, ώστε το αρχείο καταγραφής συναλλαγών OCPP να παραμένει σημαντικό για τη χρέωση.

Λάθος: υποθέτοντας ότι μια αποτυχία δικτύου αποδυναμώνει τον σταθμό. Δεξιά: οι γνωστές κάρτες χρεώνουν από την τοπική λίστα και οι συναλλαγές ανεβαίνουν όταν επιστρέψει ο σύνδεσμος.

Σχόλια από εγκαταστάτες και στόλους της Βόρειας Αμερικής

Ένας εργολάβος ηλεκτρικής ενέργειας στο μετρό Ντάλας-Φορτ Γουόρθ εγκατέστησε 30 σταθμούς σε τρία έργα πολλαπλών οικογενειών το 2025. Λέει ότι το αρχείο UL συντόμευσε τις συνομιλίες για την άδεια από εβδομάδες σε ημέρες και το μόνο παράπονό του είναι ότι η μονάδα βάρους 12 κιλών είναι ανελκυστήρας δύο ατόμων σε μια σκάλα - το πλήρωμά του χρησιμοποιεί πλέον έναν βοηθό σε κάθε βουνό.

Ένας πίνακας διαμερισμάτων στο Τορόντο λειτουργεί τέσσερις σταθμούς σε ένα υπόγειο γκαράζ. Ο διαχειριστής ακινήτων εξάγει αναφορές ανά ιδιοκτήτη kWh κάθε μήνα. Το μόνο πρόβλημα είναι τα μενού της LCD μόνο στα Αγγλικά, τα οποία ένας γαλλόφωνος ιδιοκτήτης επισήμανε τον πρώτο μήνα.

Ένας επόπτης στόλου στο Σικάγο χρεώνει 12 φορτηγά εργασίας κατά τη διάρκεια της νύχτας σε οκτώ σταθμούς. Οι συνεδρίες ήταν αξιόπιστες κατά τη διάρκεια ενός χειμώνα του Ιλινόις. Η σημείωσή του προς εμάς ήταν ότι η λωρίδα LED είναι αρκετά φωτεινή ώστε να διαβάζει ένα πρόχειρο σε σκοτεινό μέρος, το οποίο υπολογίζει ως χαρακτηριστικό, αν και ο οδηγός του στη νυχτερινή βάρδια το αποκαλεί "φάρος".

Ερωτήσεις συμμόρφωσης που ρωτούν οι αγοραστές των ΗΠΑ

Ε: Τι σημαίνει το UL Listed για αυτόν τον σταθμό;

Α: Οι μηχανικοί της UL εξέτασαν και δοκίμασαν την πλήρη μονάδα σε UL 2202 και UL 2231-2, και η καταχώριση παραμένει ζωντανή υπό την επιτήρηση του εργοστασίου.

Ε: Το CE είναι αποδεκτό στις ΗΠΑ, σωστά;

Α: Όχι. Το CE είναι μια δήλωση αγοράς της ΕΕ. Οι αρχές των ΗΠΑ που έχουν δικαιοδοσία αναζητούν καταχωρίσεις τρίτων, όπως η UL, και πολλές επιχειρήσεις κοινής ωφέλειας τις απαιτούν για εκπτώσεις.

Ε: Τι είναι το NEC 625;

Α: Το άρθρο του Εθνικού Ηλεκτρικού Κώδικα που καλύπτει την εγκατάσταση εξοπλισμού φόρτισης EV — απαιτήσεις μεγέθους κυκλώματος, γείωσης και αποσύνδεσης.

Ε: Η εγκατάσταση χρειάζεται άδεια;

Α: Στις περισσότερες δικαιοδοσίες των ΗΠΑ και του Καναδά, ναι, και η καταχώριση UL είναι ακριβώς αυτό που θέλει να δει ο επιθεωρητής στην πινακίδα.

Ε: Θα χρεώσει ένα EV της αγοράς των ΗΠΑ;

Α: Ναι, παρέχει μονοφασική τάση 240V έως και 32A με την παραλλαγή του βύσματος διαμορφωμένη για την αγορά σας.

Ε: Ισχύουν εκπτώσεις κοινής ωφελείας;

Α: Πολλές επιχειρήσεις κοινής ωφέλειας των ΗΠΑ ρυθμίζουν τις εκπτώσεις σε εξοπλισμό που είναι καταχωρισμένος στο UL. ελέγξτε τη λίστα προγραμμάτων του τοπικού σας βοηθητικού προγράμματος.

Ε: Τι γίνεται αν ο χώρος στάθμευσης δεν έχει internet;

Α: Ο σταθμός διατηρεί μια τοπική λίστα εξουσιοδοτήσεων και αποθηκεύει τις συναλλαγές, ανεβάζοντάς τις όταν είναι διαθέσιμος ένας σύνδεσμος.

Ε: Πώς λειτουργεί η εμπορική τιμολόγηση;

A: Οι κάρτες RFID αντιστοιχίζονται σε λογαριασμούς στο backend OCPP, το οποίο μετατρέπει τις περιόδους σύνδεσης σε τιμολόγια ή αναφορές κατανομής.
