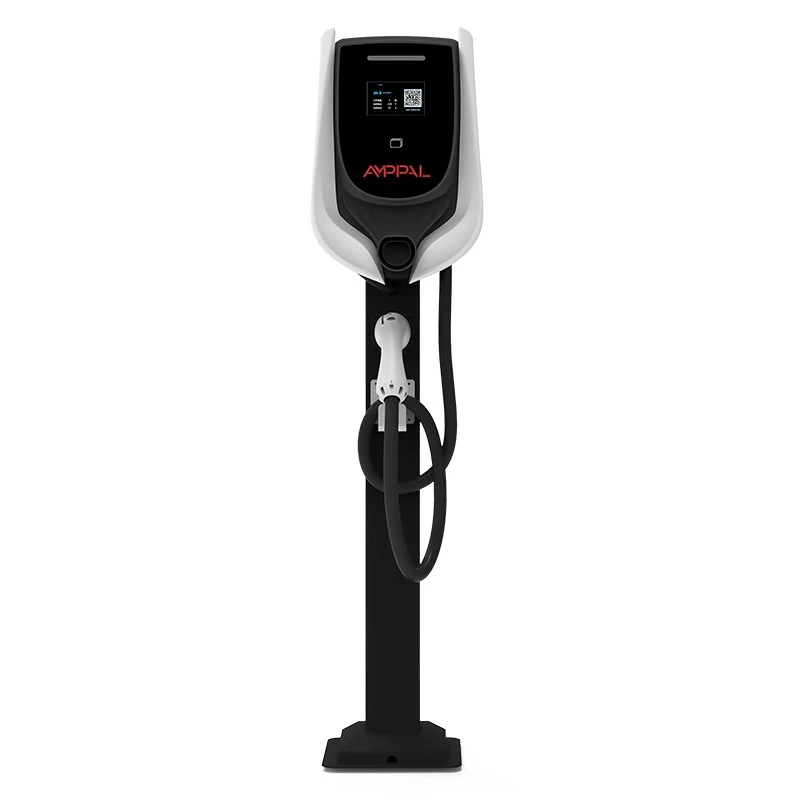

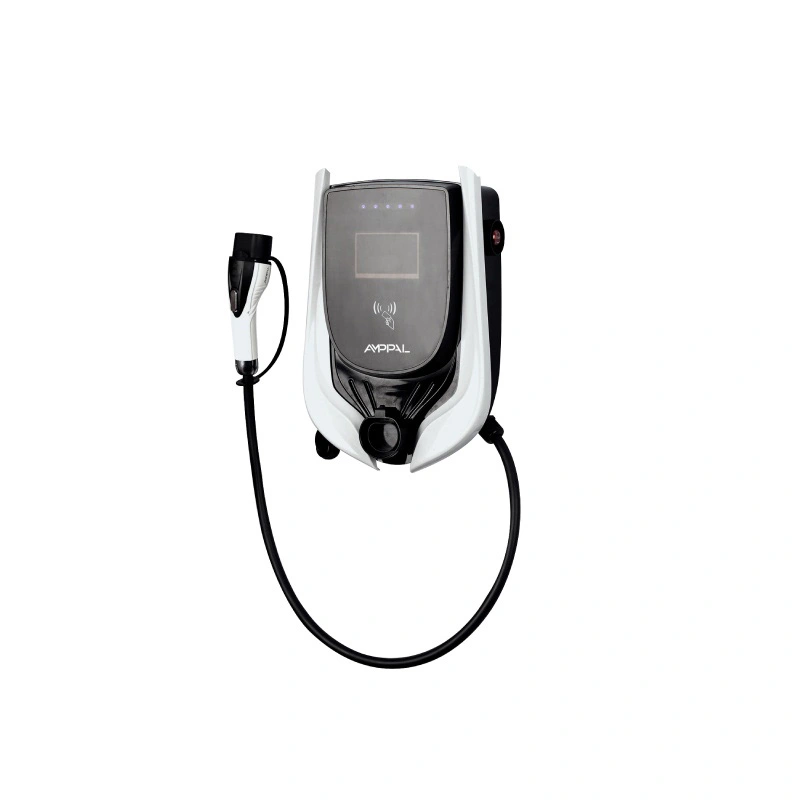

Σταθμός φόρτισης OCPP Smart AC EV 3,5 kW για διαμερίσματα και χώρους εργασίας

Τι προσθέτει ένας σταθμός OCPP σε ένα απλό Wallbox

Ένα σημείο χρέωσης που δεν μπορεί να σας πει ποιος χρέωσε τι είναι ένα κέντρο κόστους, όχι μια υπηρεσία. Ο σταθμός φόρτισης ACPP Smart AC EV AMPPAL 3,5 kW για διαμερίσματα και χώρους εργασίας (Μοντέλο AF-AC-3.5-L/B-A-M-4-SD-P) υπάρχει για έναν λόγο: για να επιτρέψει σε ένα κτίριο, μια εταιρεία ή μια κοινότητα να φορτίζει πολλούς χρήστες χωρίς να στέκεται πάνω από το καλώδιο.

Το RFID είναι η μπροστινή πόρτα. Εκδώστε μια κάρτα ανά κάτοικο ή υπάλληλο και ο σταθμός ενεργοποιεί μόνο για κάρτες που αναγνωρίζει το backend ή η τοπική του λίστα. Πίσω από αυτό βρίσκεται το OCPP 1.6j, το ανοιχτό πρωτόκολλο που συνδέει τον σταθμό με το σύστημα διαχείρισης χρέωσης της επιλογής σας, έτσι ώστε οι συναλλαγές, τα τιμολόγια και οι αναφορές σφαλμάτων να ρέουν σε ένα ταμπλό.

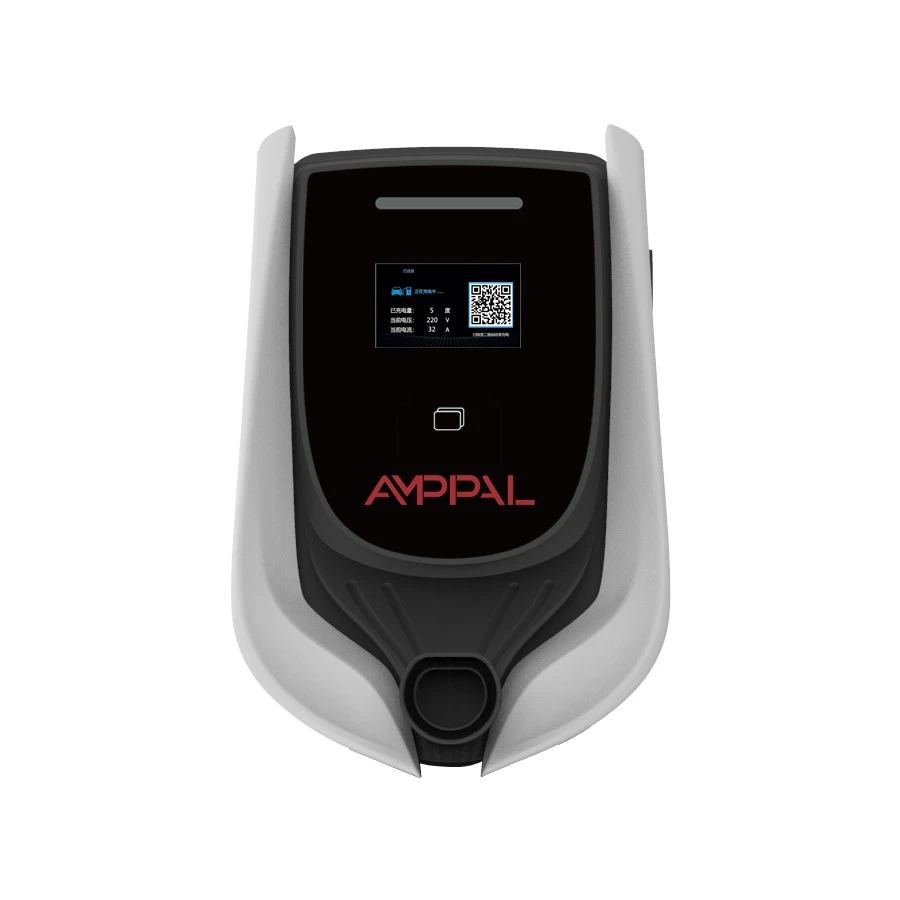

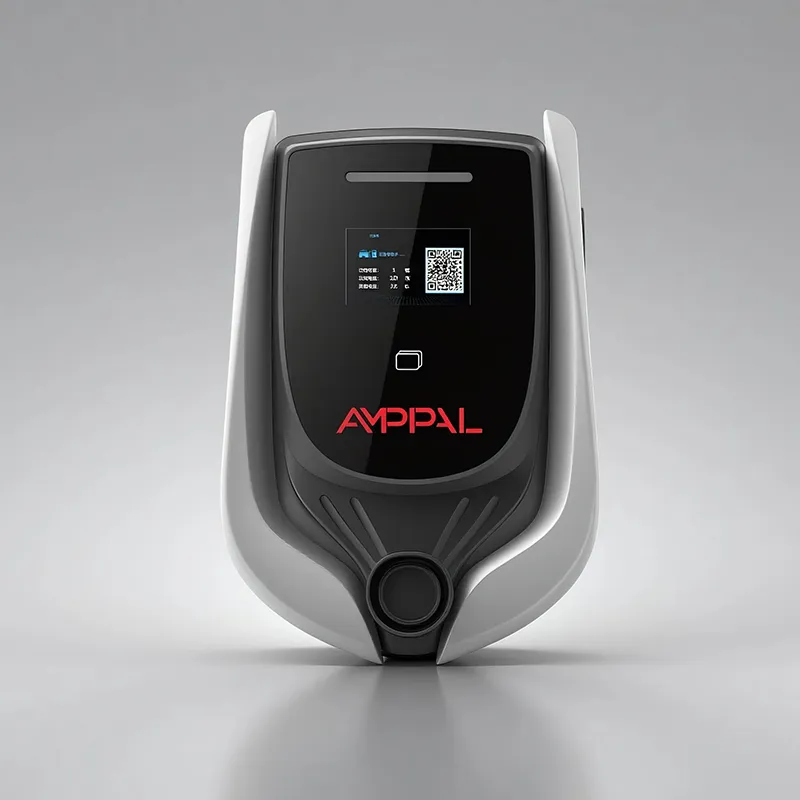

Αυτό δεν είναι ένα οικιακό gadget που έτυχε να αποκτήσει υποδοχή SIM. Είναι μια εμπορικής ποιότητας μονάδα 454 × 306 × 147 mm με οθόνη LCD 4,3 ιντσών, λωρίδα κατάστασης LED και τέσσερις επιλογές συνδεσιμότητας, κατασκευασμένη για να κάθεται σε κοινόχρηστο χώρο στάθμευσης και να διαχειρίζεται εξ αποστάσεως.

Πέντε λόγοι για τους οποίους οι διαχειριστές ακινήτων επιλέγουν έναν δικτυωμένο σταθμό

Υπευθυνότητα ανά χρήστη: κάθε περίοδος σύνδεσης καταγράφεται με αναγνωριστικό κάρτας, ώρα έναρξης, ώρα λήξης και kWh, επομένως η μηνιαία αναφορά κατανομής γράφεται μόνη της.

Ευελιξία τιμολογίων: το backend ορίζει διαφορετικές τιμές για τους κατοίκους, τους επισκέπτες και το προσωπικό — ή δεν χρεώνει τίποτα για τις πρώτες δύο ώρες.

Τηλεχειριστήριο: κλειδώστε μια χαμένη κάρτα, σταματήστε έναν σταθμό ή προωθήστε νέες τιμές χωρίς να αγγίξετε το υλικό.

Δικαιοσύνη στον κοινόχρηστο χώρο στάθμευσης: όχι άλλα επιχειρήματα σχετικά με το ποιος συνδέθηκε πρώτος. το σύστημα σφραγίζει τα πάντα.

Μελλοντική προστασία: επειδή μιλάει OCPP 1.6j, μπορείτε να αλλάξετε πλατφόρμες διαχείρισης αργότερα χωρίς να αντικαταστήσετε το υλικό.

Τεχνικές Προδιαγραφές

Όπου ένας δικτυωμένος σταθμός 3,5 kW έχει οικονομικό νόημα

Πολυκατοικίες όπου 10-30 κάτοικοι μοιράζονται ένα υπόγειο πάρκινγκ και ο καθένας θέλει τον δικό του λογαριασμό.

Κτίρια γραφείων που προσφέρουν χρέωση εργαζομένων ως όφελος, με ανάκτηση κόστους για τον εργοδότη.

Μικρά ξενοδοχεία και ξενώνες που διαφημίζουν χώρο στάθμευσης EV και προσθέτουν τη χρέωση στον λογαριασμό του δωματίου.

Περιφραγμένες κοινότητες όπου το διοικητικό συμβούλιο θέλει ελεγχόμενη πρόσβαση για ιδιοκτήτες και επισκέπτες.

Ελαφριά εμπορικά ναυπηγεία όπου μερικά φορτηγά φορτίζουν τη νύχτα και ο διαχειριστής στόλου χρειάζεται δεδομένα κατανάλωσης ανά φορτηγό.

Πώς ο Σταθμός μιλάει, τιμολογεί και συνεχίζει να λειτουργεί εκτός σύνδεσης

Πατήστε μια κάρτα και ο σταθμός ζητά εξουσιοδότηση από το backend. Διαδικτυακά, η απάντηση επιστρέφει σε ένα ή δύο δευτερόλεπτα. Η οθόνη LCD εμφανίζει το όνομα της κάρτας και η λωρίδα LED γίνεται μπλε και, στη συνέχεια, ενεργοποιείται ο σύνδεσμος. Όταν τελειώσει η περίοδος λειτουργίας, ο σταθμός καταγράφει τη συναλλαγή και τη μεταφορτώνει μέσω OCPP 1.6j, όπου το backend τη μετατρέπει σε γραμμή λογαριασμού.

Τέσσερις σύνδεσμοι είναι διαθέσιμοι επειδή δεν υπάρχουν δύο όμοιοι ιστότοποι. Το Ethernet ταιριάζει σε σταθερές εγκαταστάσεις με δομημένο δίκτυο. Το 4G καλύπτει υπόγεια και απομακρυσμένα οικόπεδα χωρίς καλωδίωση. Το WiFi καθιστά φθηνές τις μετασκευές. Το RS485 συνδέεται με εξωτερικούς μετρητές ή έναν ελεγκτή τοποθεσίας. Και οι τέσσερις μοιράζονται μία στοίβα OCPP, έτσι ώστε ο πίνακας εργαλείων να φαίνεται πανομοιότυπος, ανεξάρτητα από τη σύνδεση.

Το ειλικρινές μέρος της δικτύωσης: οι συνδέσεις αποτυγχάνουν. Έτσι, ο σταθμός διατηρεί μια τοπική λίστα εξουσιοδοτήσεων, δέχεται γνωστές κάρτες εκτός σύνδεσης, αποθηκεύει τις συναλλαγές τοπικά και τις προωθεί στο backend όταν επιστρέψει ο σύνδεσμος. Ένας νεκρός δρομολογητής δεν σημαίνει ποτέ μια νεκρή περίοδο φόρτισης — σημαίνει καθυστερημένη γραφειοκρατία.

UL 2202 και UL 2231-2: Τι καλύπτουν τα πιστοποιητικά

Το UL 2202 καλύπτει το ίδιο το σύστημα φόρτισης: κατασκευή, ηλεκτρική ασφάλεια και κίνδυνο πυρκαγιάς του πλήρους εξοπλισμού τροφοδοσίας EV.

Το UL 2231-2 καλύπτει το σύστημα προστασίας προσωπικού, το κύκλωμα που προστατεύει τον χρήστη από ηλεκτροπληξία κατά τη σύνδεση και τη φόρτιση.

Και τα δύο πιστοποιητικά παρατίθενται στη μονάδα και μπορούν να επαληθευτούν στον ηλεκτρονικό κατάλογο UL, με τον οποίο οι μηχανικοί του έργου των ΗΠΑ ελέγχουν τις αξιώσεις.

Η συμμόρφωση OCPP 1.6j επικυρώνεται στο εργοστάσιό μας σε σχέση με ένα δοκιμαστικό backend πριν από την αποστολή κάθε έκδοσης υλικολογισμικού.

Το IP54 και το όριο θορύβου 40 dB μετρώνται σε δείγματα παραγωγής και τα αποτελέσματα διατηρούνται με το αρχείο δοκιμής της μονάδας.

Κάθε σταθμός περνά επιπλέον δοκιμές hipot και αντίστασης μόνωσης στη γραμμή, με εγγραφές με σειριακό αριθμό.

Μέσα στο εργοστάσιο AMPPAL: Οκτώ στάδια παραγωγής

Αυτοί οι σταθμοί είναι χτισμένοι στην πανεπιστημιούπολη Zhejiang που παρέδωσε πάνω από ένα εκατομμύριο μονάδες φόρτισης το 2024, παράλληλα με τις γραμμές AC και DC που προμηθεύουν έργα όπως η τοποθεσία πράσινου υδρογόνου NEOM.

1. Το φύλλο χάλυβα κόβεται σε εξοπλισμό λέιζερ TRUMPF και σχηματίζεται σε φρένα πίεσης CNC.

2. Τα περιβλήματα είναι επικαλυμμένα με πούδρα και έχουν τοποθετηθεί τα παρεμβύσματα IP54.

3. Οι κύριες πλακέτες και οι πλακέτες επικοινωνίας συναρμολογούνται με SMT και συγκολλούνται με επαναροή.

4. Η οθόνη LCD, η λωρίδα LED και η συσκευή ανάγνωσης RFID είναι τοποθετημένες και βαθμονομημένες.

5. Το υλικολογισμικό συνεχίζει και, στη συνέχεια, η μονάδα αναγκάζεται να κάνει check-in με το δοκιμαστικό μας backend πριν περάσει.

6. Οι θύρες Ethernet, 4G, WiFi και RS485 ασκούνται μία προς μία.

7. Ακολουθούν ιπποκόμοι, έλεγχοι μόνωσης και καύση πολλών ωρών με ρεύμα.

8. Η τελική οπτική επιθεώρηση και η συσκευασία σε χαρτοκιβώτιο κλείνουν τη γραμμή.

Αντιστοίχιση του κατάλληλου σταθμού με τον ιστότοπό σας

Ξεκινήστε με το μοτίβο στάθμευσης, όχι με τον αριθμό ισχύος. Εάν τα οχήματα σταθμεύουν για έξι ώρες ή περισσότερο — διανυκτερεύοντες, ολοήμεροι υπάλληλοι, επισκέπτες ξενοδοχείου — αρκεί 3,5 ​​kW και διατηρεί το συνολικό φορτίο του ιστότοπου σε χαμηλά επίπεδα. Ένα αυτοκίνητο 40 kWh κερδίζει περίπου 14 kWh σε τέσσερις ώρες. για τις περισσότερες μετακινήσεις, αυτή είναι η οδήγηση όλης της ημέρας.

Αυτός ο σταθμός είναι το λάθος εργαλείο για τρεις καταστάσεις. Η φόρτιση κύκλου εργασιών τύπου αυτοκινητόδρομου χρειάζεται DC, όχι AC. Οι τοποθεσίες όπου κάθε στάβλος πρέπει να αποδίδει 7 kW ή 11 kW θα πρέπει να ανεβαίνουν στις μεγαλύτερες μονάδες αυτής της οικογένειας OCPP. Και ένας ιστότοπος που δεν θα χρεώσει ποτέ κανέναν, εξυπηρετείται καλύτερα από ένα ανόητο wallbox — γιατί να πληρώσετε για έναν πίνακα ελέγχου που δεν θα ανοίξετε;

Η επιλογή συνδεσιμότητας έχει μεγαλύτερη σημασία από ό,τι περιμένουν οι άνθρωποι. Εάν ο χώρος στάθμευσης δεν έχει πτώση δικτύου και το σήμα του υπογείου είναι αδύναμο, σχεδιάστε για Ethernet ή θέση κεραίας 4G πριν την παραγγελία, όχι μετά. Πείτε στους μηχανικούς μας τη διάταξη του ιστότοπού σας και θα σας προτείνουμε τον σύνδεσμο.

Γιατί το AMPPAL για το δίκτυο φόρτισής σας

Αποστολή παραγγελιών σε 15-20 εργάσιμες ημέρες. Οι φορείς εκμετάλλευσης που προσθέτουν μονάδες κάθε τρίμηνο μπορούν να δεσμεύουν επαναλαμβανόμενες χρονοθυρίδες παραγωγής.

Επωνυμία OEM στο περίβλημα, στην οθόνη εκκίνησης LCD, ακόμη και στο γραφικό της κάρτας RFID.

Το OCPP 1.6j είναι ανοιχτό και τεκμηριωμένο. παρέχουμε τη λίστα ελέγχου ενσωμάτωσης για την πλατφόρμα διαχείρισης που έχετε επιλέξει.

Τα πιστοποιητικά UL 2202 και UL 2231-2 βρίσκονται σε αρχείο και κοινοποιούνται στους συμβούλους του έργου σας.

Διαθέτουμε μόνοι μας 200+ σταθμούς φόρτισης, έτσι ώστε τα άτομα που απαντούν στα εισιτήρια υποστήριξής σας να λειτουργούν και με φορτιστές.

Έγγραφα αποστολής, συσκευασίας και εισαγωγής

Κάθε σταθμός αποστέλλεται σε χαρτοκιβώτιο με αφρώδες κουτί διαστάσεων περίπου 58 × 42 × 30 cm με μεικτό βάρος περίπου 12 kg, συμπεριλαμβανομένου του βραχίονα τοίχου, των καρτών εκκίνησης RFID και του εγχειριδίου. Το χαρτοκιβώτιο έχει βαθμολογία γωνίας και φέρει ετικέτα για τον αριθμό μοντέλου που αναφέρεται στη λίστα UL.

Οι θαλάσσιες μεταφορές παλετοποιούν 24-30 σταθμούς ανά παλέτα. ένα δοχείο 40HQ μεταφέρει περίπου 300 μονάδες. Τα μικτά φορτία με τις παραλλαγές 7kW και 11kW είναι ρουτίνα για τους διανομείς που δημιουργούν μια σειρά.

Παραθέτουμε EXW, FOB Ningbo ή CIF και παρέχουμε εμπορικό τιμολόγιο, λίστα συσκευασίας, πιστοποιητικό προέλευσης και τα αντίγραφα του πιστοποιητικού UL που θα ζητήσει ο εκτελωνιστής ή ο αγοραστής σας.

Υποστήριξη, ενημερώσεις υλικολογισμικού και ανταλλακτικά

Εγγύηση δύο ετών για το σταθμό και τις εσωτερικές του μονάδες έναντι κατασκευαστικών ελαττωμάτων.

Οι ενημερώσεις υλικολογισμικού προωθούνται εξ αποστάσεως μέσω του backend. δεν απαιτείται επίσκεψη στον ιστότοπο για τις περισσότερες αλλαγές.

Ανταλλακτικά — συσκευές ανάγνωσης RFID, πάνελ LCD, πίνακες ισχύος — αποστέλλονται εντός 3-5 εργάσιμων ημερών για περιπτώσεις εγγύησης.

Τα απομακρυσμένα διαγνωστικά διαβάζουν την κατάσταση OCPP του σταθμού και καταγράφουν μαζί σας σε μια κλήση, γεγονός που επιλύει τα περισσότερα προβλήματα χωρίς κύλιση φορτηγού.

Τα ανταλλακτικά για αυτήν την οικογένεια διατίθενται για πέντε χρόνια μετά την έξοδο του μοντέλου από την παραγωγή — σχετικό εάν πρόκειται να καλωδιώσετε ένα κτίριο για μακροπρόθεσμο ορίζοντα.

Λάθος εναντίον Σωστά: Λειτουργία κοινόχρηστου σταθμού

Λάθος: τοποθέτηση του σταθμού όπου ο άμεσος ήλιος χτυπά την οθόνη LCD όλο το απόγευμα. Δεξιά: μια σκιασμένη ή βόρεια θέση διατηρεί την οθόνη ευανάγνωστη και το κουτί πιο δροσερό.

Λάθος: αφήστε την κάρτα SIM 4G να εξαντληθεί στα μέσα του μήνα. Δεξιά: μια ειδοποίηση χαμηλών δεδομένων στο backend, με το Ethernet ως εναλλακτικό σύνδεσμο.

Λάθος: παράδοση μιας κοινής κάρτας σε έναν ολόκληρο όροφο και μοίρασμα του λογαριασμού με το χέρι. Δεξιά: μία κάρτα ανά χρήστη, οπότε το αρχείο συναλλαγής είναι ο λογαριασμός.

Λάθος: υποθέτοντας ότι μια διακοπή δικτύου σταματά τη φόρτιση. Δεξιά: οι γνωστές κάρτες εξακολουθούν να λειτουργούν από την τοπική λίστα. οι συναλλαγές ανεβαίνουν όταν επιστρέψει ο σύνδεσμος.

Λάθος: αφήστε το καλώδιο σύνδεσης να σύρεται στο δάπεδο της θήκης. Δεξιά: άγκιστρο καλωδίου ή θήκη και αρκετή χαλαρότητα ώστε οι οδηγοί να μην τεντώνουν ποτέ το καλώδιο.

Εμπειρίες διαχειριστή ακινήτων

Η επιτροπή διαχείρισης ενός διαμερίσματος 240 μονάδων στην Κουάλα Λουμπούρ εγκατέστησε έξι σταθμούς το 2025 μετά από δύο χρόνια καταγγελιών των κατοίκων για ad-hoc χρέωση. Ο ταμίας εξάγει τώρα μια αναφορά kWh ανά κάτοικο κάθε μήνα. Το ένα παράπονό της είναι ότι το σήμα WiFi του υπογείου ήταν αδύναμο στην αρχή και η επιτροπή έπρεπε να τρέξει μία σταγόνα Ethernet πριν εγκατασταθούν και οι έξι μονάδες.

Ένας ιδιοκτήτης γραφείου στο Ντουμπάι τοποθέτησε σταθμούς για 120 υπαλλήλους και όρισε διαφορετικά τιμολόγια για το προσωπικό και τους επισκέπτες. Το προσωπικό των εγκαταστάσεων όπως ότι μια χαμένη κάρτα μπορεί να σκοτωθεί από το ταμπλό σε δευτερόλεπτα. σημειώνουν ότι η διεπαφή LCD είναι μόνο στα Αγγλικά, την οποία αποδέχονται αλλά θα ήθελαν τοπική προσαρμογή.

Ένας ιδιοκτήτης ξενοδοχείου στη Βαρσοβία διαχειρίζεται δύο μονάδες για τους επισκέπτες και χρεώνει τους λογαριασμούς μέσω του φύλλου δωματίου. Εκτίμησε τη συμπεριφορά εκτός σύνδεσης όταν ο πάροχος διαδικτύου του κτιρίου είχε μια διήμερη διακοπή — οι επισκέπτες εξακολουθούσαν να χρεώνονται και οι συναλλαγές εμφανίστηκαν στο backend στη συνέχεια. Εύχεται μόνο το σετ εκκίνησης RFID να περιλαμβάνει περισσότερες κάρτες.

Ερωτήσεις από τους χειριστές του ιστότοπου

Ε: Ο σταθμός σταματά να λειτουργεί εάν το διαδίκτυο είναι εκτός λειτουργίας;

Α: Όχι. Οι γνωστές κάρτες χρεώνονται από την τοπική λίστα και οι συναλλαγές αποθηκεύονται και αποστέλλονται όταν επιστρέψει η σύνδεση.

Ε: Ποιες πλατφόρμες διαχείρισης φόρτισης συνεργάζονται με αυτό;

Α: Οποιαδήποτε πλατφόρμα που μιλάει OCPP 1.6j. Σας δίνουμε τη λίστα ελέγχου ενσωμάτωσης και σας βοηθάμε με την πρώτη σύνδεση.

Ε: Πώς χρεώνονται οι κάτοικοι;

Α: Κάθε κάρτα αντιστοιχεί σε έναν λογαριασμό στο backend, ο οποίος μετατρέπει τις περιόδους σύνδεσης σε τιμολόγια ή αναφορές κατανομής.

Ε: Μπορούν διαφορετικοί χρήστες να πληρώσουν διαφορετικές τιμές;

Α: Ναι. Οι τιμές διαμορφώνονται ανά ομάδα καρτών στο backend, όχι ανά σταθμό.

Ε: Τι συμβαίνει με μια χαμένη ή κλεμμένη κάρτα;

Α: Αποκλείστε το στο backend. το μπλοκ συγχρονίζεται με την τοπική λίστα του σταθμού στην επόμενη σύνδεση.

Ε: Πόσες κάρτες μπορεί να χωρέσει η λίστα εκτός σύνδεσης;

Α: Η τοπική λίστα εξουσιοδοτήσεων αποθηκεύει εκατοντάδες ταυτότητες καρτών, οι οποίες καλύπτουν οποιοδήποτε ρεαλιστικό κτίριο.

Ε: Αρκούν τα 3,5 kW για μια πολυκατοικία;

Α: Για χρέωση διανυκτέρευσης, ναι. Οι επισκέπτες κατά τη διάρκεια της ημέρας μπορεί να χρειαστεί να περιμένουν, τόσοι πολλοί ιστότοποι συνδυάζονται σε μία ή δύο μονάδες υψηλότερης ισχύος.

Ε: Ποια είναι η διαφορά από ένα απλό wallbox RFID;

Α: Ενοποίηση OCPP 1.6j, εγγραφές συναλλαγών, απομακρυσμένη διαμόρφωση και ελευθερία πολλαπλών πλατφορμών — ένα απλό κουτί δεν έχει τίποτα από αυτά.
