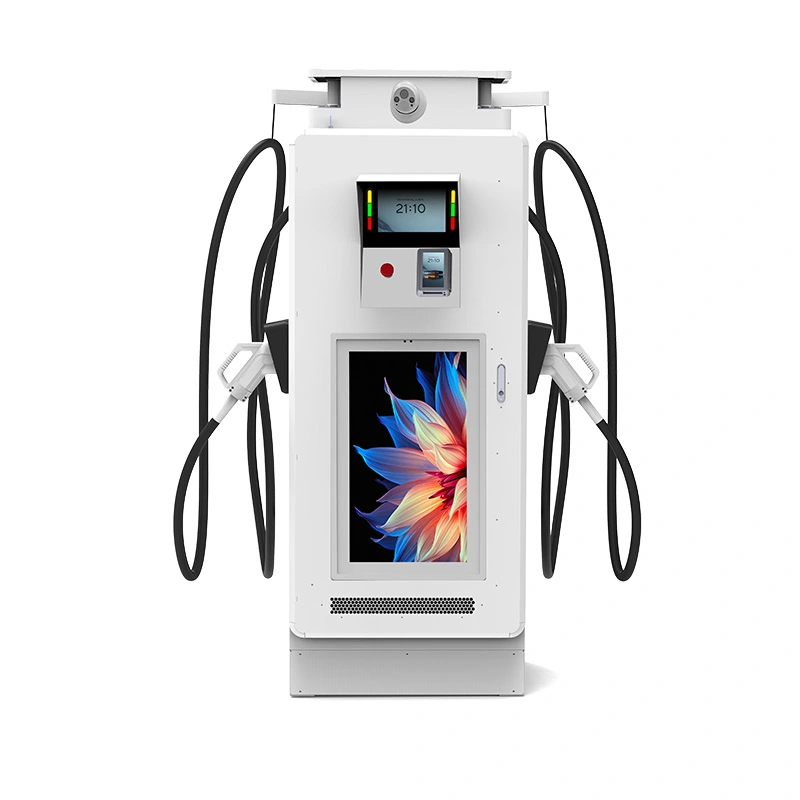

Εμπορικός φορτιστής DC EV 120 kW με ψηφιακή οθόνη για δημόσιους σταθμούς

Κατασκευασμένο για τον πίνακα 480V: φορτιστής 120 kW για εμπορικούς ιστότοπους της Βόρειας Αμερικής

Τα εμπορικά κτίρια της Βόρειας Αμερικής είναι καλωδιωμένα για τριφασικά 480 V και ένας φορτιστής που αγνοεί αυτό το γεγονός δημιουργεί κόστος μετασχηματιστή που κανείς δεν προϋπολογίζει. Το AF-DC-120-Y-B-M-4-H λαμβάνει απευθείας AC480V±10% στα 45-65Hz, επομένως οι περισσότερες τοποθεσίες λιανικής, βιομηχανικής και μικτής χρήσης στις ΗΠΑ και τον Καναδά μπορούν να το τροφοδοτήσουν από τον υπάρχοντα πίνακα χωρίς να προσθέσουν μετασχηματιστή υποβάθμισης.

Περιορίζει επίσης τον θόρυβο στα 60 dB - περίπου 5 dB κάτω από τα τυπικά ντουλάπια DC - κάτι που έχει σημασία σε γραμμές ιδιοκτησίας, οικόπεδα δίπλα σε διαμερίσματα και εμπορικές περιοχές που λειτουργούν όλη τη νύχτα. Η οθόνη 32 ιντσών 1920×1080 στην πρόσοψη χειρίζεται τα πολυμέσα ή το περιεχόμενο της επωνυμίας σας, αλλά η ηλεκτρική ιστορία είναι που κάνει αυτό το μοντέλο διαφορετικό.

Η κορυφαία απόδοση βρίσκεται στο 95%, το περίβλημα είναι IP54 και η έξοδος CCS1 καλύπτει 0-250A. Είναι ένα μηχάνημα 120 kW που είναι εύκολο να πεις ναι στην είσοδο του σέρβις και η οθόνη πληρώνει μέρος της εγκατάστασης με την πάροδο του χρόνου.

Γιατί η είσοδος 480 V και η οροφή 60 dB έχουν σημασία στη γραμμή ιδιοκτησίας

Χωρίς μετασχηματιστή με βήμα προς τα κάτω: η υπηρεσία 480 V τροφοδοτεί τη μονάδα απευθείας, εξοικονομώντας κόστος, χώρο δαπέδου και απώλειες ενός επιπλέον σταδίου μετατροπής.

Είσοδος ευρείας συχνότητας 45-65 Hz ανέχεται ασθενέστερα δίκτυα κοινής ωφελείας και ισχύ γεννήτριας κατά τις φάσεις κατασκευής, γεγονός που αποτελεί πραγματικό πλεονέκτημα σε τοποθεσίες με ασταθή τροφοδοσία.

Ένα ανώτατο όριο 60 dB — περίπου στο επίπεδο μιας κανονικής συνομιλίας — κρατά τους γείτονες και το προσωπικό της νυχτερινής βάρδιας άνετα.

Η ταχύτητα του ανεμιστήρα ακολουθεί το φορτίο και τη θερμοκρασία αντί να λειτουργεί σε πλήρη έκρηξη από το βύσμα, το οποίο μειώνει τόσο τον θόρυβο όσο και τη σπατάλη ενέργειας σε έναν κύκλο 24 ωρών.

Η θερμική υποβάθμιση προστατεύει τα ηλεκτρονικά σε θερμότητα 50°C, ενώ η βαθμολογία 120 kW διατηρείται ειλικρινά σε κανονικές συνθήκες.

Η οθόνη 32 ιντσών εξακολουθεί να κάνει τη δουλειά της στα πολυμέσα — διαφημίσεις, πληροφορίες σταθμού ή βρόχος επωνυμίας — μέσω της ίδιας πύλης απομακρυσμένου περιεχομένου.

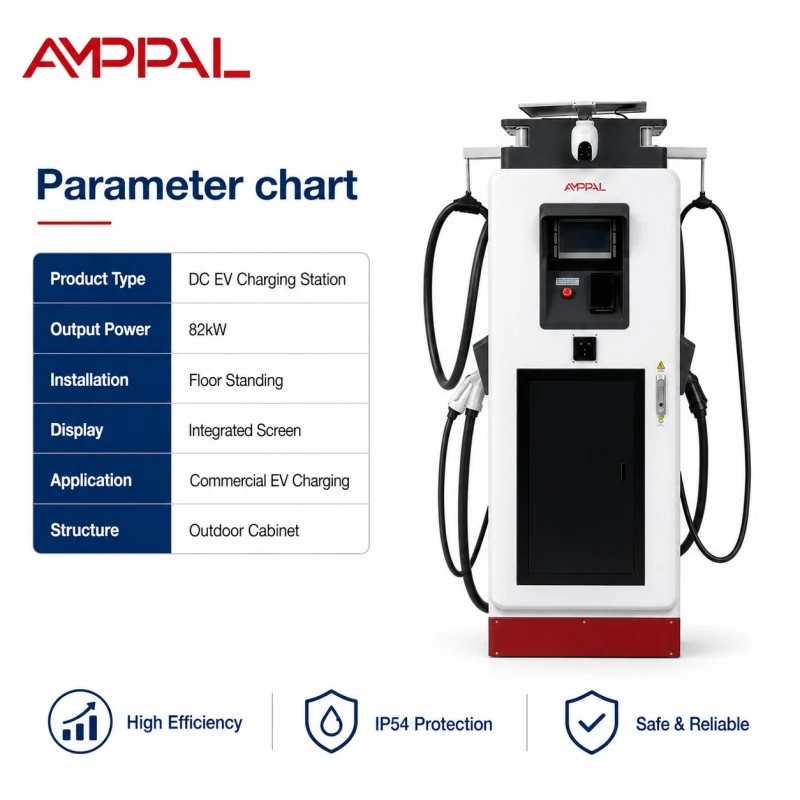

Τεχνικές Προδιαγραφές

Εργοστασιακές προδιαγραφές του AF-DC-120-Y-B-M-4-H ακριβώς όπως αποστέλλεται.

Τοποθεσίες που χρειάζονται τόσο δυνατή ορατότητα όσο και ήσυχες νύχτες

Εξελίξεις μικτής χρήσης: λιανικό εμπόριο σε επίπεδο δρόμου με διαμερίσματα πάνω — ο φορτιστής λειτουργεί όλη τη νύχτα χωρίς να προκαλεί παράπονα θορύβου.

Αλυσίδες λιανικής στις ΗΠΑ και τον Καναδά: Οι πίνακες 480V βρίσκονται ήδη στο χώρο του ξενοδοχείου, επομένως η μονάδα πέφτει στην υπάρχουσα υπηρεσία.

Γκαράζ στάθμευσης γραφείων και ξενοδοχείων: 20–40 λεπτά συνεδρίες στα 120 kW αναποδογυρίζουν πάγκους κατά τη διάρκεια της εργάσιμης ημέρας.

Δημοτικά οικόπεδα κοντά σε πολυκατοικίες: η θαμπή οθόνη και η οροφή των 60 dB διατηρούν την τοποθεσία φιλική προς τους γείτονες ακόμη και σε ολονύχτια συνεδρίες.

Αποθήκες στόλου σε βιομηχανικές υπηρεσίες 480V: ένας πίνακας τροφοδοτεί τους φορτιστές και τον υπάρχοντα εξοπλισμό του καταστήματος.

Συνεδριακά κέντρα και χώροι εκδηλώσεων: η οθόνη μεταφέρει μηνύματα χορηγών κατά τη διάρκεια των παραστάσεων και 120 kW γυρίζει τα αυτοκίνητα μεταξύ των συνεδριών.

Πώς το μηχάνημα μετατρέπει τα 480V σε DC — Χωρίς το βουητό

Η βαθμίδα εισόδου διορθώνει το τριφασικό AC480V σε έναν ενδιάμεσο δίαυλο DC και, στη συνέχεια, οι μετατροπείς υψηλής συχνότητας μειώνουν την ισχύ στην τάση που ζητά το όχημα. Οι μονάδες μεταγωγής ευρείας ζώνης είναι ο λόγος που η μονάδα διατηρεί 95% μέγιστη απόδοση σε αυτήν την τάση εισόδου, η οποία είναι πιο δύσκολη από ό,τι ακούγεται — οι υψηλότερες τάσεις εισόδου σφίγγουν τα περιθώρια μεταγωγής.

Η ιστορία του θορύβου αφορά την ψύξη, όχι τη μετατροπή. Οι ανεμιστήρες ελέγχονται από τη θερμοκρασία και λειτουργούν με μερική ταχύτητα τις περισσότερες φορές. Μόνο τα παρατεταμένα βαριά φορτία τα ωθούν προς τις πλήρεις στροφές. Αυτή είναι η πρακτική διαφορά μεταξύ μιας μονάδας 60dB και των ντουλαπιών 65dB που είναι κοινά σε αυτήν την κατηγορία.

Το OCPP 1.6/2.0 μεταφέρει δεδομένα περιόδου λειτουργίας, απομακρυσμένα διαγνωστικά και ενημερώσεις υλικολογισμικού, ενώ η οθόνη εκτελεί τη δική της ροή περιεχομένου. Και τα δύο συστήματα αναφέρουν σε μία εγγραφή σταθμού στο backend σας.

Δοκιμή που υποστηρίζει τον ισχυρισμό των 60 dB και τα σήματα ηλεκτρικής ασφάλειας

Η ηχητική πίεση μετριέται στο 1 μέτρο από το ερμάριο υπό πλήρες φορτίο και καταγράφεται στην αναφορά δοκιμής μονάδας, επομένως η τιμή των 60 dB είναι επαληθεύσιμη και όχι εικασία φυλλαδίου.

Η έγκριση τύπου CE και TUV καλύπτει ολόκληρη τη μονάδα. Οι ηλεκτρικές αναφορές UL και CB είναι διαθέσιμες για αρχεία εξαγωγής.

Δοκιμή ψεκασμού αλατιού 96 ωρών στο περίβλημα και στη στεγανοποίηση της στεφάνης της οθόνης.

Δοκιμές μόνωσης και υπέρτασης στη βαθμίδα εισόδου AC480V σε ολόκληρη τη ζώνη των 45-65 Hz.

Μια καύση 48 ωρών πλήρους φορτίου καταγράφει τον θόρυβο, τη θερμοκρασία και τις ηλεκτρικές μετρήσεις έναντι του σειριακού αριθμού.

Οι μονάδες βαθμολογούνται από -30°C έως +55°C. η πλήρης μονάδα καθορίζεται για -25°C έως +50°C.

Από το πηνίο στο κιβώτιο: Κατασκευάζοντας ένα ντουλάπι έτοιμο 480V

Βήμα 1. Τα χαλύβδινα πηνία κόβονται με λέιζερ και συγκολλούνται με ρομπότ σε γραμμές FANUC.

Βήμα 2. Πιέστε τα φρένα TRUMPF από τα πάνελ. παλτό σκόνης και θεραπεία ακολουθούν.

Βήμα 3. Η βαθμίδα εισόδου 480 V — επαφές και απαγωγείς υπερτάσεων — είναι καλωδιωμένη στη γραμμή AC με έλεγχο ροπής.

Βήμα 4. Οι μονάδες ανορθωτή και το υποσυγκρότημα της οθόνης τοποθετούνται στη γραμμή DC.

Βήμα 5. Το συγκρότημα ψύξης, οι ανεμιστήρες, οι αγωγοί και οι αισθητήρες θερμοκρασίας εγκαθίστανται και σφραγίζονται.

Βήμα 6. Η δοκιμή πλήρους φορτίου στα 120 kW καταγράφει την απόδοση, τον συντελεστή ισχύος και τον θόρυβο ανά μονάδα.

Βήμα 7. Μια εγγραφή 48 ωρών κάνει κύκλους φόρτισης και αναπαραγωγής οθόνης μαζί.

Βήμα 8. Τελική επιθεώρηση και τοποθέτηση κιβωτίων. το εργοστάσιο έχει στείλει πάνω από ένα εκατομμύριο μονάδες μέχρι το 2024.

Αντιστοίχιση της μονάδας οθόνης 120 kW με την είσοδο της υπηρεσίας σας

Προσδιορίστε αυτήν τη μονάδα όταν ο ιστότοπός σας βρίσκεται στη Βόρεια Αμερική με εμπορική υπηρεσία 480 V ή σε οποιαδήποτε αγορά με τριφασικό ρεύμα 480 V. Τα 120 kW είναι μια πρακτική μεσαία κατηγορία: πλήρης φόρτιση για τα περισσότερα επιβατικά EV σε 25–45 λεπτά, χωρίς τις απαιτήσεις τροφοδοσίας ντουλαπιών 160 kW και πλέον. Σας παρέχει επίσης μια δεύτερη ροή εσόδων μέσω της οθόνης χωρίς να περιπλέκει την ηλεκτρική εγκατάσταση.

Μην το αγοράζετε για ιστότοπο με υπηρεσία μόνο 208V ή 230/400V. Αυτή η παραλλαγή εισόδου είναι σταθερή στα 480 V και η προσθήκη ενός μετασχηματιστή ακυρώνει το όλο θέμα — ζητήστε μας την παραλλαγή 380 V εάν αυτό είναι το δίκτυό σας.

Και αν ο ιστότοπος έχει υπνοδωμάτια ακριβώς πάνω από τον προαύλιο χώρο, προϋπολογισμός ρεαλιστικά: ακόμη και 60dB ακούγονται σε εσωτερικούς χώρους τη νύχτα. Σχεδιάστε ένα ηχητικό φράγμα ή ένα πρόγραμμα νυχτερινού περιορισμού ισχύος πριν υποβάλουν οι γείτονες την πρώτη καταγγελία.

Τι προσφέρει η AMPPAL που δεν προσφέρουν οι τοπικοί διανομείς

Εργοστασιακή τιμολόγηση από το Yueqing, με πιστοποιητικά CE, TUV, UL και CB στο πακέτο προσφοράς.

Παράδοση 15–20 εργάσιμων ημερών μετά την έγκριση της κλήρωσης. MOQ από ένα δοχείο.

OEM/ODM: η επωνυμία σας στο ντουλάπι και στην οθόνη εκκίνησης.

Διαχειριζόμαστε 200+ σταθμούς μόνοι μας, επομένως η μηχανική ανατροφοδότηση από το πεδίο επανέρχεται στο σχεδιασμό.

Εγγύηση 2 ετών με ανταλλακτικά πάνελ και μονάδες διασταυρούμενης αποστολής εντός 5 εργάσιμων ημερών.

Συσκευασία και αποστολή μονάδας 120 kW για τοποθεσία εργασίας στις ΗΠΑ

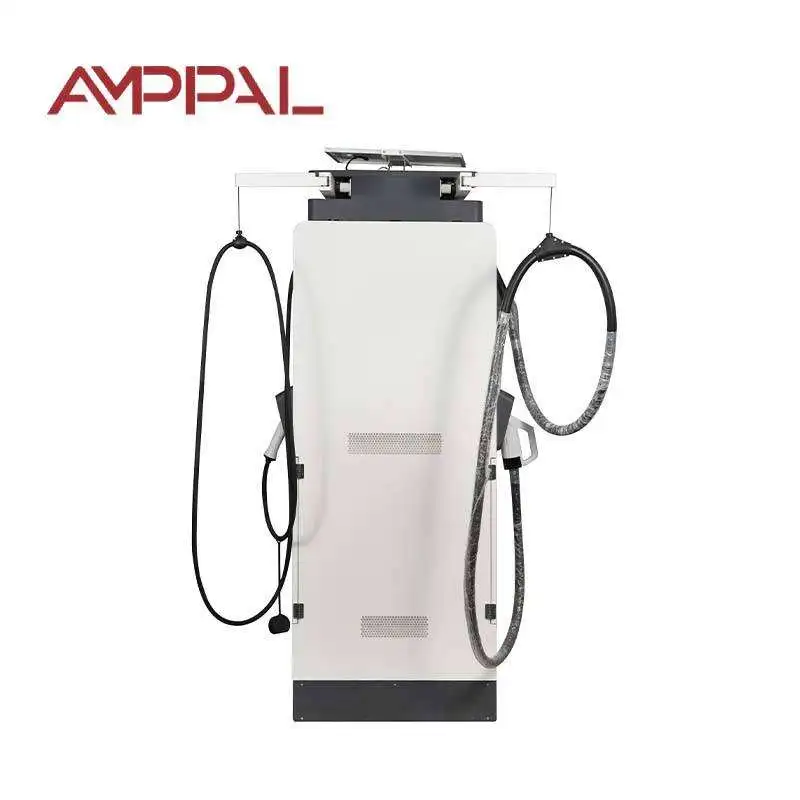

Το ντουλάπι μεταφέρεται σε όρθια θέση σε ένα κιβώτιο με χαλύβδινο σκελετό μεγέθους για το σώμα 1800 × 750 × 690 mm. Η οθόνη καλύπτεται με αφρό και κόντρα πλακέ και το συγκρότημα CCS1 κινείται σε ένα εσωτερικό κουτί με επένδυση.

Τα κιβώτια έχουν τσέπες πιρουνιού και τέσσερα σημεία ανύψωσης. το σχέδιο του κιβωτίου συνοδεύεται από την προσφορά, ώστε ο μεταφορέας σας να μπορεί να σχεδιάσει το φορτηγό από λιμάνι σε τοποθεσία. Η μονάδα ταξιδεύει όρθια ανά πάσα στιγμή, γεγονός που διατηρεί ανέπαφες τις εσωτερικές ράβδους διαύλου και τη τσιμούχα της οθόνης.

Οι όροι είναι FOB Ningbo ή CIF σε λιμάνι των ΗΠΑ ή του Καναδά. Το τιμολόγιο, η λίστα συσκευασίας, η φορτωτική, το πιστοποιητικό προέλευσης και οι εκθέσεις δοκιμών εκδίδονται εντός 3 εργάσιμων ημερών από τη φόρτωση.

Εγγύηση, ανταλλακτικά και υποστήριξη μετά την προσγείωση της μονάδας

Τυπική εγγύηση 2 ετών που καλύπτει μονάδες, ελεγκτή, οθόνη και ψύξη.

Εφεδρικές μονάδες ισχύος και πάνελ σε απόθεμα. ανταλλαγή μεταξύ πλοίων εντός 5 εργάσιμων ημερών.

Απομακρυσμένα διαγνωστικά OCPP για σφάλματα, υλικολογισμικό και συμπεριφορά ανεμιστήρα.

Θέση σε λειτουργία υποστήριξης μέσω βιντεοκλήσης για πρώτους εγκαταστάτες.

Μια τριμηνιαία λίστα ελέγχου συντήρησης που καλύπτει φίλτρα, ανεμιστήρες και ελέγχους ροπής.

Σημειώσεις εγκατάστασης για τοποθεσίες 480V και γειτονιές μικτής χρήσης

Λάθος: τροφοδοσία της μονάδας από πίνακα 208 V και αναμονή πλήρους ισχύος. Δεξιά: παρέχετε AC480V±10% τριφασικό στην είσοδο του σέρβις.

Λάθος: υποθέτοντας ότι η μονάδα είναι μόνο 50 Hz. Δεξιά: δέχεται 45-65 Hz, αλλά επιβεβαιώστε την τοπική συχνότητα στην πινακίδα τύπου πριν ενεργοποιήσετε.

Λάθος: τοποθέτηση του ντουλαπιού σε έναν τοίχο με τους ανεμιστήρες στραμμένους σε μια γωνία. Δεξιά: διατηρήστε το διάκενο που φαίνεται στο εγχειρίδιο εγκατάστασης, ώστε ο έλεγχος του ανεμιστήρα να λειτουργεί όπως έχει σχεδιαστεί.

Λάθος: αναγκάζοντας τους θαυμαστές σε υψηλή ταχύτητα μετά από μια ζεστή μέρα. Δεξιά: αφήστε τον ελεγκτή να τα κατεβάσει. Η εξαναγκασμένη ταχύτητα σπαταλά μόνο ισχύ και προσθέτει θόρυβο.

Λάθος: αγνόηση της ισορροπίας φάσης σε μια κοινόχρηστη υπηρεσία. Δεξιά: ζητήστε από έναν ηλεκτρολόγο να επαληθεύσει τη φόρτωση στις τρεις φάσεις πριν από τη θέση σε λειτουργία.

Σχόλια από χειριστές που νοιάζονται για τα ντεσιμπέλ

Ένας εργολάβος στο Χιούστον του Τέξας των ΗΠΑ εγκατέστησε δύο μονάδες σε μια πλατεία λιανικής στις αρχές του 2025. Η κύρια ανησυχία του διαχειριστή του ακινήτου ήταν ο θόρυβος από την διπλανή πολυκατοικία. μετά από τρεις μήνες το μόνο παράπονο που καταγράφηκε ήταν η φωτεινότητα της οθόνης στις 11 μ.μ., την οποία το νυχτερινό πρόγραμμα καθόρισε την ίδια εβδομάδα. Έκτοτε, η πλευρά φόρτισης δεν χρειάστηκε κλήση σέρβις.

Ένας ιδιοκτήτης εμπορικού κέντρου στο Τορόντο του Καναδά τροφοδοτεί τις μονάδες από τον πίνακα 480V του εμπορικού κέντρου και εξοικονομεί πλήρως το κόστος του μετασχηματιστή. Ο ηλεκτρολόγος επιβεβαίωσε τη φόρτωση φάσης κατά τη θέση σε λειτουργία. Το μόνο τους παράπονο είναι ότι το πρότυπο οθόνης χρειάστηκε λίγο χρόνο για να μάθει, ενώ η πλευρά φόρτισης λειτουργεί καθαρά για οκτώ μήνες.

Ένας προγραμματιστής στο Σιάτλ των ΗΠΑ τοποθέτησε μια μονάδα σε ένα γκαράζ μικτής χρήσης όπου ο ενοικιαστής λιανικής ήθελε την οθόνη της διαφήμισης. Ο ενοικιαστής αναφέρει ότι το ανώτατο όριο των 60dB συγκρατήθηκε στη μελέτη θορύβου και τώρα σχεδιάζει μονάδες για δύο ακόμη ακίνητα. Το μικρό παράπονο είναι ότι το καλώδιο CCS1 αισθάνεται πιο άκαμπτο το κρύο του χειμώνα από το αναμενόμενο, κάτι που είναι θέμα καλωδίου και όχι σφάλμα φορτιστή.

Συχνές ερωτήσεις: Είσοδος 480 V, Όρια θορύβου και Έξοδος 120 kW

Ε: Μπορεί αυτή η μονάδα να λειτουργεί με ευρωπαϊκή ισχύ 380 V;

Α: Όχι, αυτή η παραλλαγή είναι σταθερή στο AC480V±10%. Ζητήστε την έκδοση 380V εάν το δίκτυο σας είναι 230/400V.

Ε: Πόσο δυνατά είναι πραγματικά τα 60dB;

Α: Σχετικά με το επίπεδο μιας κανονικής συνομιλίας, μετρημένο στο 1 μέτρο από το ντουλάπι υπό πλήρες φορτίο.

Ε: Ο θόρυβος χειροτερεύει τη νύχτα;

Α: Μόνο εάν το απαιτούν το φορτίο και η θερμότητα. Η ταχύτητα του ανεμιστήρα ακολουθεί τη θερμοκρασία, όχι το ρολόι.

Ε: Τι μέγεθος τροφοδότη χρειάζεται μια μονάδα 120 kW στα 480 V;

Α: Περίπου 150A ανά φάση σε πλήρες φορτίο πριν από το περιθώριο. ο μηχανικός σας θα πρέπει να διαστασιολογήσει τον διακόπτη με χώρο κεφαλής για εισαγωγή και μελλοντικές προσθήκες.

Ε: Η οθόνη 32 ιντσών αυξάνει τον θόρυβο;

Α: Όχι, το πάνελ ψύχεται παθητικά και είναι εντελώς αθόρυβο ανά πάσα ώρα.

Ε: Απαιτείται μετασχηματιστής;

Α: Όχι εάν ο ιστότοπός σας έχει τριφασικό ρεύμα 480V. η μονάδα έχει σχεδιαστεί για να συνδέεται απευθείας σε μια τέτοια υπηρεσία.

Ε: Τι καλύπτει η εγγύηση;

Α: 2 χρόνια στάνταρ, που καλύπτει το στάδιο ισχύος, την οθόνη και το σύστημα ψύξης.

Ε: Μπορούμε να το εγκαταστήσουμε στον Καναδά;

Α: Ναι, τα 480V είναι στάνταρ εκεί και τα έγγραφα πιστοποίησης αποστέλλονται με τη μονάδα.
