Ενσωματωμένος φορτιστής βαρέως τύπου 180 kW DC Fast EV για εμπορικούς στόλους

Τι είναι αυτό το ντουλάπι 180 kW και γιατί η O&M αποφασίζει το κόστος ζωής της

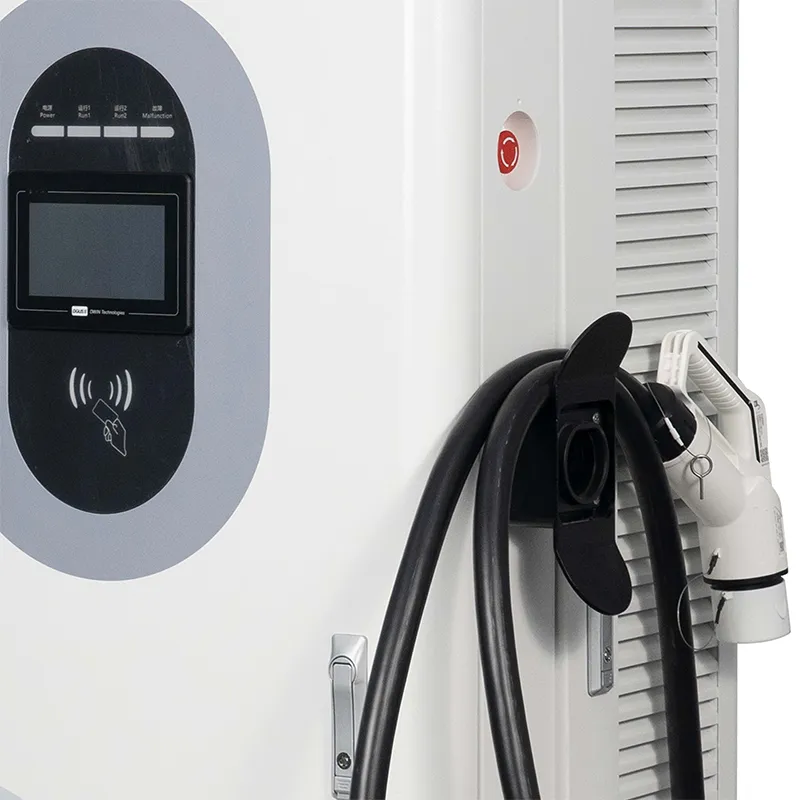

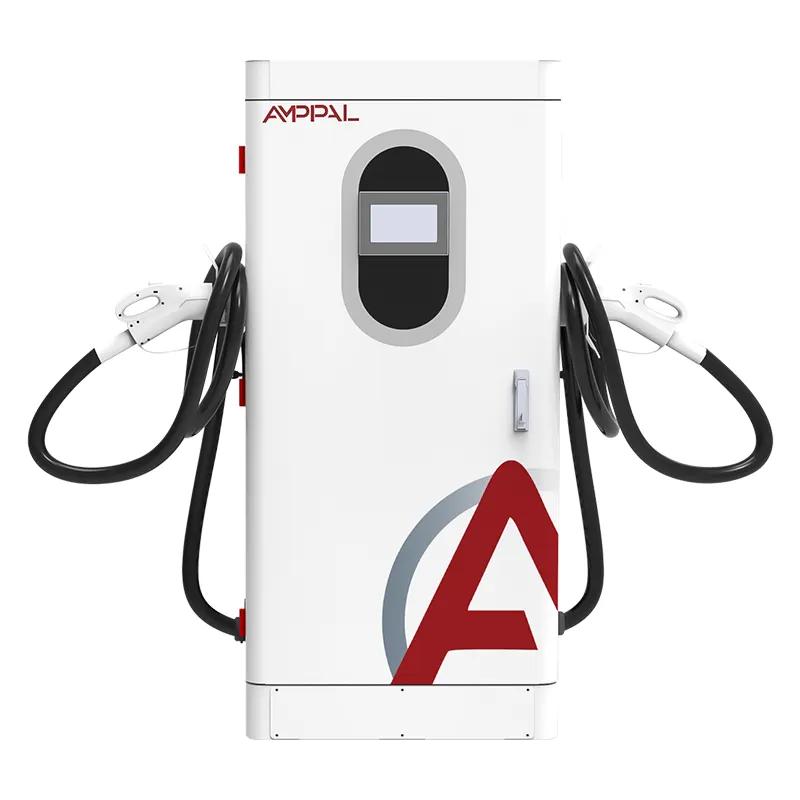

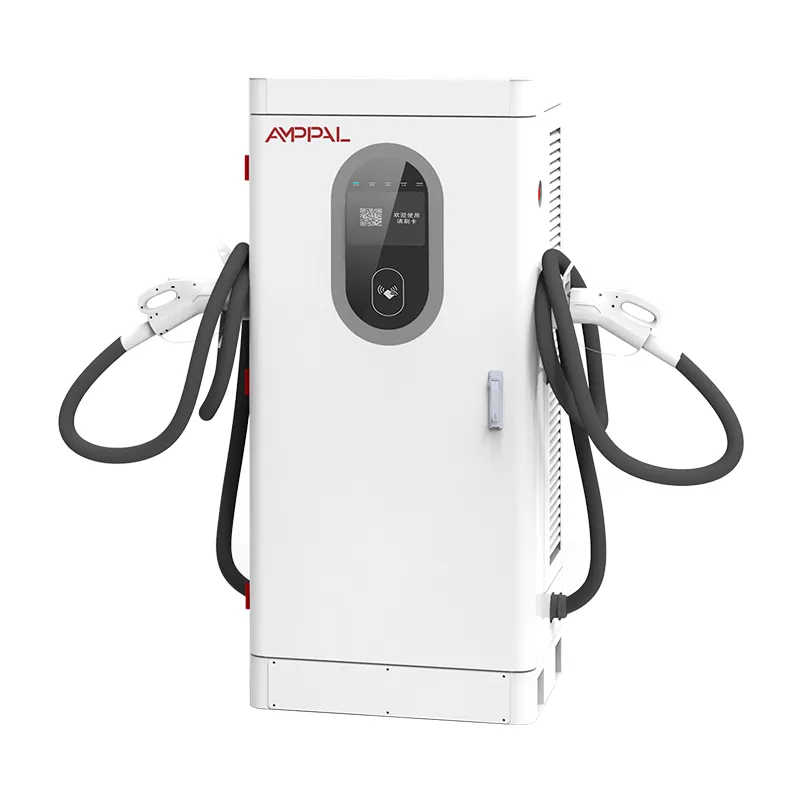

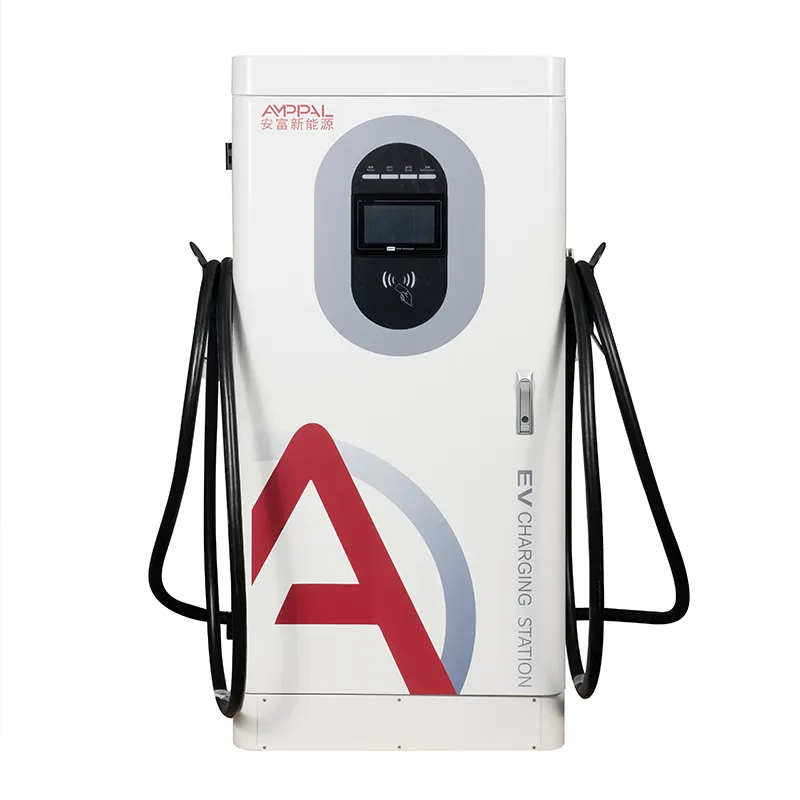

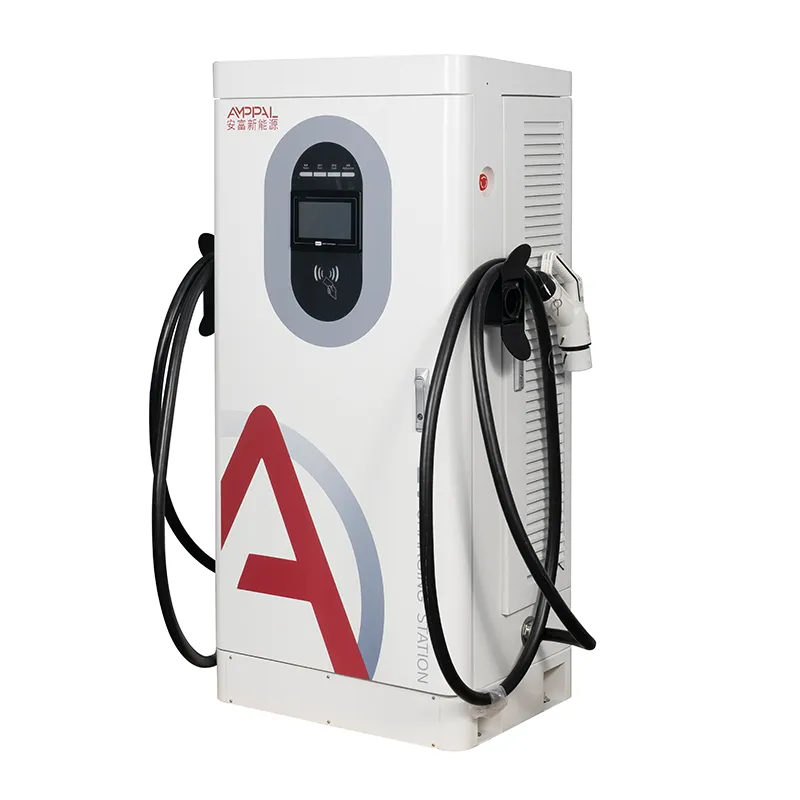

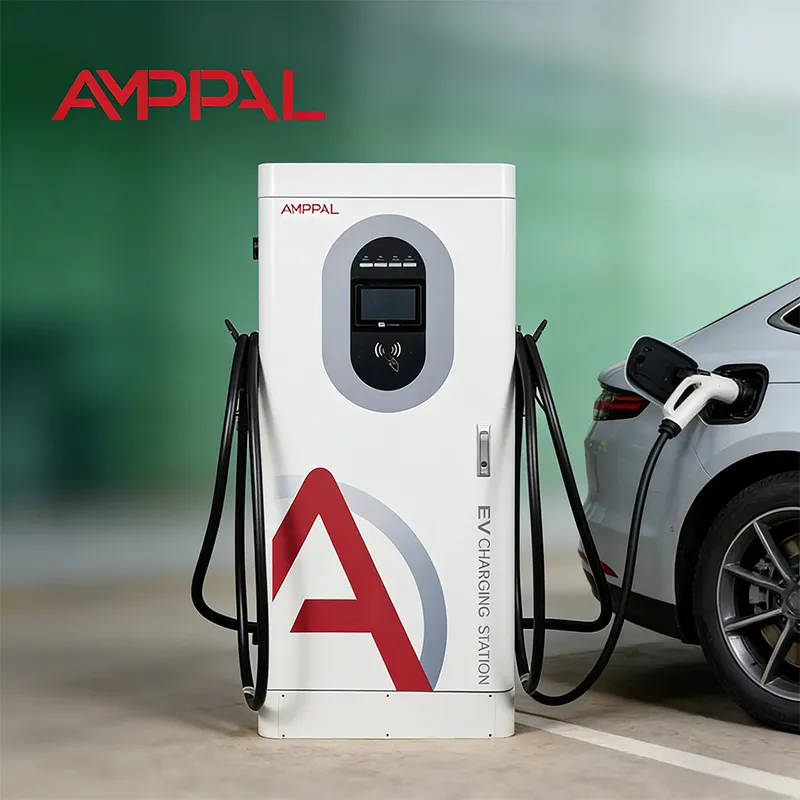

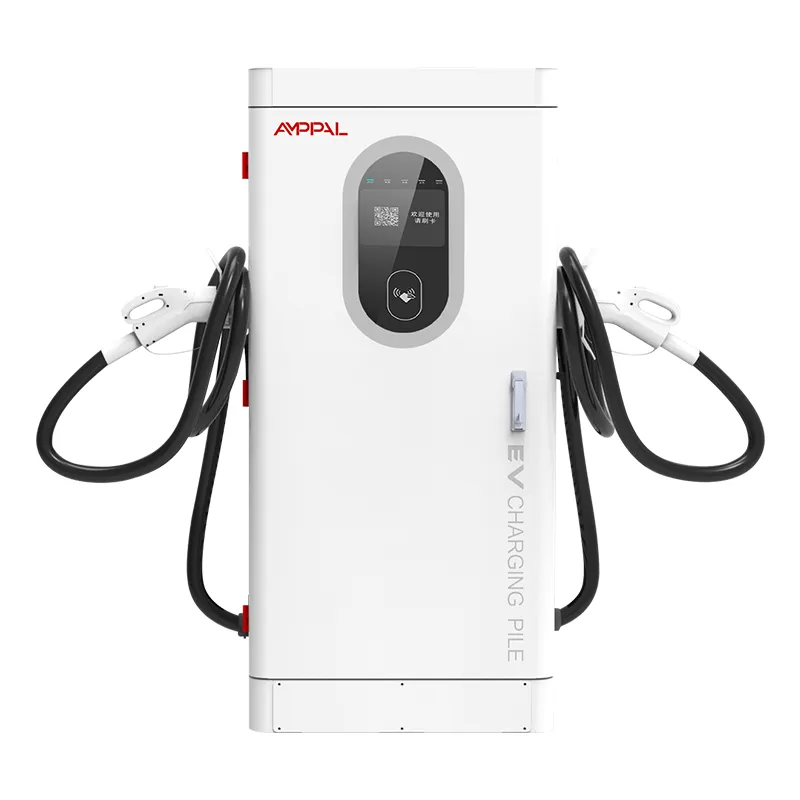

Ένας γρήγορος φορτιστής DC 180 kW είναι συνήθως το πιο ακριβό μηχάνημα σε μια μικρή τοποθεσία και το λιγότερο εποπτευόμενο. Το AF-DC-180-Y-B-O-4-H είναι ένα επιδαπέδιο ενσωματωμένο ντουλάπι: μονάδες ισχύος, ελεγκτής, οθόνη αφής 7 ιντσών, συσκευή ανάγνωσης RFID, ακροδέκτης κάρτας και δύο πιστόλια φόρτισης μέσα σε ένα σώμα 1620 × 750 × 560 mm. Βιδώστε το σε ένα μαξιλαράκι, τροφοδοτήστε το AC380V και λειτουργεί χωρίς να το παρακολουθεί κανείς.

Η τιμή αγοράς είναι ίσως το ένα τρίτο του κόστους αυτού του μηχανήματος για οκτώ χρόνια. Τα υπόλοιπα είναι απώλειες, διακοπές λειτουργίας και επισκέψεις σέρβις, γι' αυτό και αυτό το μοντέλο ξοδεύει τον μηχανολογικό προϋπολογισμό του για τον εντοπισμό σφαλμάτων και την απομακρυσμένη ανάκτηση. Δεκατρείς λειτουργίες ασφαλείας, αναφορά συναγερμού OCPP και ένα μοντέλο σέρβις που έχει κατασκευαστεί γύρω στο μέσο χρόνο για επισκευή. Οι αγοραστές είναι συνήθως διαχειριστές στόλου και ιδιοκτήτες τοποθεσιών χωρίς μηχανικό στη μισθοδοσία, επομένως το μηχάνημα πρέπει να εξηγήσει τα δικά του προβλήματα.

Οι 13 Λειτουργίες Ασφάλειας και η Βλάβη που Πιάνει το Καθένα

Κάθε προστασία αντιστοιχίζεται σε μια συγκεκριμένη λειτουργία αποτυχίας, δεν είναι βιδωμένη ως πλαίσιο ελέγχου. Με τη σειρά, ένα σφάλμα θα έπληττε το μηχάνημα:

Η παρακολούθηση μόνωσης παρακολουθεί την πλευρά DC για αργή διαρροή στη γείωση, το κλασικό σφάλμα γήρανσης του καλωδίου. Ξυπνάει σε ένα καθορισμένο όριο αντί να περιμένει ένα σκληρό short.

Η αντίστροφη προστασία πολικότητας μπλοκάρει την έξοδο εάν ένα πιστόλι συναντήσει ανεστραμμένες ακίδες, προστατεύοντας τα ηλεκτρονικά του οχήματος από απρόσεκτη σύνδεση.

Η αντικεραυνική προστασία αποτρέπει τις αιχμές που προκαλούνται τόσο στην είσοδο εναλλασσόμενου ρεύματος όσο και στην έξοδο συνεχούς ρεύματος, ένα πραγματικό πρόβλημα στα εκτεθειμένα τακάκια αγροτικής περιοχής.

Η υπέρταση εναλλασσόμενου ρεύματος, η χαμηλή τάση και η απώλεια φάσης κόβουν τη μονάδα έξω από τα 380V ±15%, έτσι οι εκρήξεις και οι διογκώσεις του δικτύου δεν φτάνουν ποτέ στις μονάδες ισχύος.

Το υπερβολικό ρεύμα συνεχούς ρεύματος, το βραχυκύκλωμα και η υπέρταση εξόδου είναι τρεις ξεχωριστές διαδρομές, επειδή ένα κατεστραμμένο πιστόλι, μια μονάδα που έχει αποτύχει και ένα όχημα που δεν συμπεριφέρεται σωστά χρειάζονται διαφορετική αντίδραση.

Η απενεργοποίηση υπερβολικής θερμοκρασίας, η παρακολούθηση της θερμοκρασίας του πιστολιού, η ανίχνευση υπολειπόμενης διαρροής, η διακοπή έκτακτης ανάγκης και το κλειδωμένο περίβλημα ολοκληρώνουν το στρώμα θερμικής και ανθρώπινης ασφάλειας.

Τεχνικές Προδιαγραφές

Τοποθεσίες όπου το ντουλάπι των 180 kW κερδίζει τη διατήρησή του

Αποθήκες χωρίς επίβλεψη ολονύκτιας όπου μια αστοχία στις 2 π.μ. σημαίνει νεκρό στόλο στις 6 π.μ.

Χώροι λιανικής και εστιατορίων που κλείνουν τη νύχτα, αλλά εξακολουθούν να χρειάζονται τα μηχανήματα για να παραμείνουν στο διαδίκτυο.

Αγροτικές τοποθεσίες ή τοποθεσίες διαδρόμου όπου μια επίσκεψη υπηρεσίας κοστίζει μια ολόκληρη μέρα ταξιδιού.

Μικροί εμπορικοί στόλοι που χρησιμοποιούν φορτηγά παράδοσης σε αυστηρό καθημερινό πρόγραμμα.

Αγορές με λεπτά τοπικά δίκτυα υποστήριξης, όπου η απομακρυσμένη ανάλυση είναι η μόνη γρήγορη επιλογή.

Από το σφάλμα στην επιδιόρθωση: Η ροή εργασίας απομακρυσμένης διάγνωσης

Όταν ενεργοποιείται μια προστασία, το ερμάριο γράφει μια εγγραφή σφάλματος με χρονική σήμανση, σειριακό αριθμό μονάδας και τιμές μέτρησης και, στη συνέχεια, την ωθεί στην πλατφόρμα σας μέσω OCPP 1.6j. Βλέπετε τον κωδικό σφάλματος στο ταμπλό - συναγερμός μόνωσης, υπερβολική θερμοκρασία σύνδεσης, πτώση δικτύου - πριν φτάσει το επόμενο πρόγραμμα οδήγησης.

Δύο στους τρεις συναγερμούς που βλέπουμε στο πεδίο είναι αυτοθεραπευόμενοι ή ψευδείς: ένας σκονισμένος συνδετήρας αναφέρει υψηλή θερμοκρασία μία φορά, μια βύθιση του δικτύου πέφτει κάτω από την τάση για δύο δευτερόλεπτα. Επομένως, η ροή εργασίας είναι: διαβάστε τον κώδικα, ελέγξτε τις τιμές τάσης και θερμοκρασίας στην πύλη και μετά αποφασίστε μεταξύ απομακρυσμένης επαναφοράς και επίσκεψης στον ιστότοπο.

Εάν μια απομακρυσμένη επαναφορά διαγράψει το συμβάν, παραμένει καταγεγραμμένο για αρχεία εγγύησης και ασφάλισης. Εάν όχι, ο κωδικός λέει στον τεχνικό ποιο συρτάρι να ανοίξει. Οι περισσότερες μηχανικές επιδιορθώσεις είναι μια αλλαγή βύσματος ή μια αντικατάσταση μονάδας, και οι δύο μπορούν να γίνουν με ένα κλειδί 13 mm και μια εφεδρική μονάδα.

Η σοβαρότητα του συναγερμού είναι κλιμακωτή στην πλατφόρμα: τα ενημερωτικά συμβάντα καταγράφονται αθόρυβα, ενώ οι συναγερμοί μόνωσης και η υπερβολική θερμοκρασία του όπλου ενεργοποιούν ένα SMS ή email στον μηχανικό υπηρεσίας. Με αυτόν τον τρόπο ένα πρόβλημα της νυχτερινής βάρδιας παίρνει μια πρωινή απόφαση αντί για μια απογευματινή ανακάλυψη.

Πιστοποιήσεις για το αρχείο και τις δοκιμές πίσω από αυτές

Τα πιστοποιητικά CE, CB, TÜV, UL και CCC για αυτό το μοντέλο διατίθενται ως αντίγραφα κατόπιν αιτήματος.

Οι 13 λειτουργίες ασφαλείας εντάσσονται στα πρότυπα EN IEC 61851-1:2019 και 61851-23:2014.

Κάθε παρτίδα εκτελεί ένα 48ωρο burn-in στους 40°C περιβάλλοντος με καταγεγραμμένη έξοδο, αποτελεσματικότητα και comms.

Ένα ντουλάπι δειγμάτων από κάθε παρτίδα περνά μέσα από τον θάλαμο ψεκασμού αλατιού 96 ωρών.

Κάθε διαδρομή προστασίας ελέγχεται λειτουργικά στο εργοστάσιο, όχι απλώς τεκμηριώνεται.

Οι έλεγχοι υψηλού δυναμικού (hipot) και συνέχειας γείωσης επαναλαμβάνονται στις τελικές μονάδες και τα αποτελέσματα επισυνάπτονται στη σειριακή εγγραφή.

Μέσα στην κατασκευή: Οκτώ βήματα από τη λαμαρίνα στο κιβώτιο

Διάτρηση CNC, κάμψη και κοπή με λέιζερ του περιβλήματος, στη συνέχεια συγκόλληση και βαφή πούδρας.

Ένα δείγμα παρτίδας εισέρχεται στον θάλαμο ψεκασμού αλατιού 96 ωρών ενώ η παραγωγή συνεχίζεται.

Οι βαθμίδες εισόδου εναλλασσόμενου ρεύματος και οι μονάδες ισχύος DC είναι κατασκευασμένες σε ξεχωριστές γραμμές και δεν αναμειγνύονται ποτέ.

Εισερχόμενη επιθεώρηση σε μονάδες SiC, συνδέσμους, πλακέτες RFID και το τερματικό της κάρτας.

Καλωδίωση με ακροδέκτες ελεγχόμενης ροπής και οπτικό πέρασμα QC σε κάθε άρθρωση.

48ωρη καύση στους 40°C απόδοση καταγραφής, απόδοση και σταθερότητα επικοινωνιών.

Δοκιμή λειτουργίας κάθε διαδρομής προστασίας, συμπεριλαμβανομένου ενός συναγερμού αναγκαστικής μόνωσης.

Συσκευασία, παλετοποίηση και φωτορεπορτάζ πριν την αποστολή με αύξοντες αριθμούς.

Οδηγός ταξινόμησης μεγέθους: Όταν αυτό το ντουλάπι 180 kW δεν είναι για εσάς

Εάν ο ιστότοπός σας εξυπηρετεί μόνο αυτοκίνητα 400 V σε περιόδους σύνδεσης 30 λεπτών, τα 180 kW είναι περισσότερα από ό,τι δικαιολογεί η επισκεψιμότητα. μια μονάδα 120 kW στο χαμηλότερο capex καθαρίζει την ίδια ουρά. Και αν χρειάζεστε ανεφοδιασμό κάτω των 30 λεπτών για φορτηγά 800 V, αυτή είναι επίσης η λάθος επιλογή - αυτός ο φόρτος εργασίας θέλει υγρή ψύξη.

Το AF-DC-180-Y-B-O-4-H ταιριάζει σε τοποθεσίες με διαθέσιμο μετασχηματιστή 160-250 kVA και οικονομικά με γνώμονα το χρόνο λειτουργίας και όχι από την τροφοδοσία. Εάν η συμμόρφωση με το δίκτυο ή οι τρόποι πληρωμής είναι η κύρια ανησυχία σας, τα μοντέλα 80 kW και 60 kW μοιράζονται την ίδια πλατφόρμα ντουλαπιών.

Αγοράστε το μηχάνημα που μπορεί πραγματικά να τροφοδοτήσει ο μετασχηματιστής σας. Μια μονάδα 180 kW σε ένα αδύναμο δίκτυο που δεν αποδίδει ποτέ περισσότερα από 100 kW είναι σήμα, όχι επιχείρηση.

Γιατί οι χειριστές παραγγέλνουν απευθείας από το εργοστάσιο

Δοκιμαστικές παραγγελίες αποδεκτές από 1 μονάδα για νέες αγορές. τιμολόγηση κοντέινερ για 10+ μονάδες.

Απόθεμα χτίζει άδεια σε 15-20 εργάσιμες ημέρες? Οι παραλλαγές OEM προσθέτουν περίπου 7-10 ημέρες.

Οι αξιώσεις εγγύησης πηγαίνουν στον κατασκευαστή, όχι μέσω αλυσίδας μεταπωλητών.

Η τιμολόγηση της ανταλλακτικής μονάδας συμφωνείται κατά την αγορά, επομένως το κόστος επισκευής είναι γνωστό εκ των προτέρων.

Αγγλόφωνη απομακρυσμένη υποστήριξη με πρόσβαση στην πλατφόρμα OCPP κατά τη θέση σε λειτουργία.

Εγγράφων συσκευασίας, φόρτωσης και αποστολής

Το ντουλάπι αποστέλλεται σε όρθια θέση σε ένα κιβώτιο από κόντρα πλακέ διαστάσεων περίπου 1720 × 850 × 660 mm, με γωνιακά μπλοκ αφρού και σακούλα υγρασίας. Ανυψώνοντας τα μάτια στο πλαίσιο, αφήνετε ένα περονοφόρο ανυψωτικό ή γερανό να μετακινήσει ολόκληρη τη μονάδα χωρίς να την γέρνει.

Τα σχέδια φόρτωσης υπολογίζονται από τις διαστάσεις του κιβωτίου ανά παραγγελία. τέσσερα ντουλάπια ανά εμπορευματοκιβώτιο 40 ποδιών είναι ένα τυπικό πρότυπο σχέδιο, που στερεώνεται στις ράγες πρόσδεσης.

Κατάλογος συσκευασίας εξαγωγής, εμπορικό τιμολόγιο και πιστοποιητικά συνοδεύουν την αποστολή. Τα πρωτότυπα αντίγραφα του πιστοποιητικού αποστέλλονται χωριστά.

Μετά την πώληση: MTTR, ανταλλακτικά κιτ και 2ετής διάρκεια

Η τυπική εγγύηση δύο ετών καλύπτει τις μονάδες ισχύος, τον ελεγκτή, το HMI, τους συνδέσμους και το τερματικό της κάρτας. Τα αναλώσιμα όπως τα καλώδια καλύπτονται από κατασκευαστικά ελαττώματα.

Συνιστώμενα ανταλλακτικά για χώρο χωρίς επίβλεψη: μία μονάδα ισχύος και μία πλακέτα ελέγχου ανά τέσσερα ντουλάπια, που αποστέλλονται με την παραγγελία.

Τυπικοί χρόνοι ανάλυσης: απομακρυσμένη επαναφορά περίπου 15 λεπτά, εναλλαγή βύσματος περίπου 30, αντικατάσταση μονάδας περίπου 45.

Οι τεχνικοί μπορούν να συμμετάσχουν σε μια ζωντανή συνεδρία OCPP με την πλατφόρμα σας κατά τη διάρκεια της διάγνωσης.

Οι ενημερώσεις υλικολογισμικού προωθούνται μέσω του δικτύου, επομένως οι επιδιορθώσεις φτάνουν χωρίς επίσκεψη.

Ένας εξαμηνιαίος προληπτικός έλεγχος - φίλτρα, επανέλεγχος ροπής, φθορά του συνδετήρα - είναι μέρος του προτεινόμενου σχεδίου συντήρησης.

Εγκατάσταση και συντήρηση: Λάθος εναντίον Σωστό

Λάθος: στέκεται το ντουλάπι σε γυμνό έδαφος. Δεξιά: ένα επίθεμα από σκυρόδεμα 150 mm, μπουλόνια αγκύρωσης και αποχέτευση με κλίση μακριά από την πόρτα.

Λάθος: θάβοντας τα καλώδια ρεύματος και επικοινωνίας χαλαρά. Δεξιά: ξεχωριστοί αγωγοί με σχοινί έλξης για μεταγενέστερη αντικατάσταση.

Λάθος: αγνόηση του τριμηνιαίου ελέγχου φίλτρου αέρα. Σωστά: καθαρισμός ή αλλαγή φίλτρων πριν από την καυτή περίοδο, όχι μετά από ένα ταξίδι.

Λάθος: αντιμετωπίζοντας έναν συναγερμό μόνωσης ως ήπια προειδοποίηση. Δεξιά: απομόνωση του πιστολιού, καταγραφή της ένδειξης και έλεγχος της υγρασίας του συνδετήρα πρώτα.

Λάθος: αλλαγή μονάδας ενώ το ντουλάπι είναι ενεργό. Δεξιά: κλείδωμα, επιβεβαιώστε το LED αναμονής και, στη συνέχεια, σύρετε το εφεδρικό προς τα μέσα.

Τρεις χειριστές μιλούν για τη διατήρηση των μονάδων 180 kW σε απευθείας σύνδεση

Ένας χειριστής logistics στα ΗΑΕ διαχειρίζεται τέσσερις μονάδες σε μια αφύλακτη αποθήκη στην έρημο. Η σκόνη ήταν ο πραγματικός εχθρός: οι συναγερμοί μόνωσης εμφανίζονταν δύο φορές το μήνα το καλοκαίρι και η απομακρυσμένη επαναφορά χειριζόταν τα περισσότερα από αυτά πριν από τη βάρδια στις 6 π.μ. Το παράπονό του είναι ειλικρινές - η οθόνη αφής λαμπυρίζει στον άμεσο ήλιο, επομένως το HMI είναι δύσκολο να διαβαστεί το μεσημέρι.

Μια αλυσίδα πρατηρίων καυσίμων στο Καζακστάν έβλεπε συναγερμούς απώλειας φάσης κάθε λίγες εβδομάδες κατά τη διάρκεια του χειμώνα. Το τοπικό δίκτυο έπεσε για λίγο, το ντουλάπι το κατέγραψε και η τάση του ταμπλό έκανε ορατό το σφάλμα του χειριστή του δικτύου μέσα σε μια εβδομάδα. Δεν χρειάστηκε επίσκεψη στο χώρο.

Ένα εμπορικό κέντρο στο Μεξικό είχε συναγερμούς θερμοκρασίας σύνδεσης σε 40°C ημέρες. Ο καθαρισμός των επαφών και η αλλαγή ενός φθαρμένου όπλου το έλυσαν. το εφεδρικό όπλο είχε φτάσει με την αρχική παραγγελία, οπότε η επισκευή κράτησε μία ώρα.

Συνήθεις ερωτήσεις: Λειτουργία τοποθεσίας 180 kW χωρίς επίβλεψη

Ε: Τι συμβαίνει όταν η μονάδα ταξιδεύει στις 2 π.μ.;

Α: Το σφάλμα καταγράφεται και προωθείται στην πλατφόρμα σας μέσω του OCPP. μια απομακρυσμένη επαναφορά από την πύλη ανακτά τα περισσότερα συμβάντα.

Ε: Πώς μπορώ να διαβάσω έναν κωδικό σφάλματος;

Α: Στο αρχείο καταγραφής συμβάντων της οθόνης 7 ιντσών ή στην πλατφόρμα σας. Κάθε κωδικός αντιστοιχεί σε μια ενότητα του εγχειριδίου σέρβις και οι ζωντανές τιμές εμφανίζονται δίπλα στον κωδικό.

Ε: Για ποιο MTTR πρέπει να σχεδιάσω;

Α: Περίπου 15 λεπτά για απομακρυσμένες επαναφορές και 45 λεπτά για εναλλαγή μονάδων επί τόπου.

Ε: Οι συναγερμοί μόνωσης χρειάζονται πάντα τεχνικό;

Α: Όχι. Ελέγξτε πρώτα την υγρασία και τη βρωμιά του συνδετήρα. πιο καθαρό μετά τον καθαρισμό και την επαναφορά. Μόνο οι επίμονοι ή επαναλαμβανόμενοι συναγερμοί χρειάζονται επίσκεψη.

Ε: Μπορεί ένα άτομο να αντικαταστήσει μια μονάδα ισχύος;

Α: Ναι. Η μονάδα τύπου συρταριού ολισθαίνει προς τα έξω μετά την απενεργοποίηση. το εγχειρίδιο το καλύπτει σε περίπου δύο σελίδες.

Ε: Ποια ανταλλακτικά πρέπει να κρατήσω;

Α: Μία μονάδα ισχύος και μία πλακέτα ελέγχου ανά τέσσερα ντουλάπια είναι η συνήθης σύστασή μας.

Ε: Καλύπτει η εγγύηση ζημιά από κεραυνό;

Α: Τα συμβάντα υπερτάσεων επιθεωρούνται κατά περίπτωση. Οι αντικαταστάσιμοι απαγωγείς υπερτάσεων είναι τυπικά εξαρτήματα πεδίου.

Ε: Μπορεί τα 180 kW να συνεχίσει να φορτίζει χωρίς internet;

Α: Ναι. Η χρέωση συνεχίζεται εκτός σύνδεσης και οι συναλλαγές αποθηκεύονται και προωθούνται όταν επιστρέψει ο σύνδεσμος.
