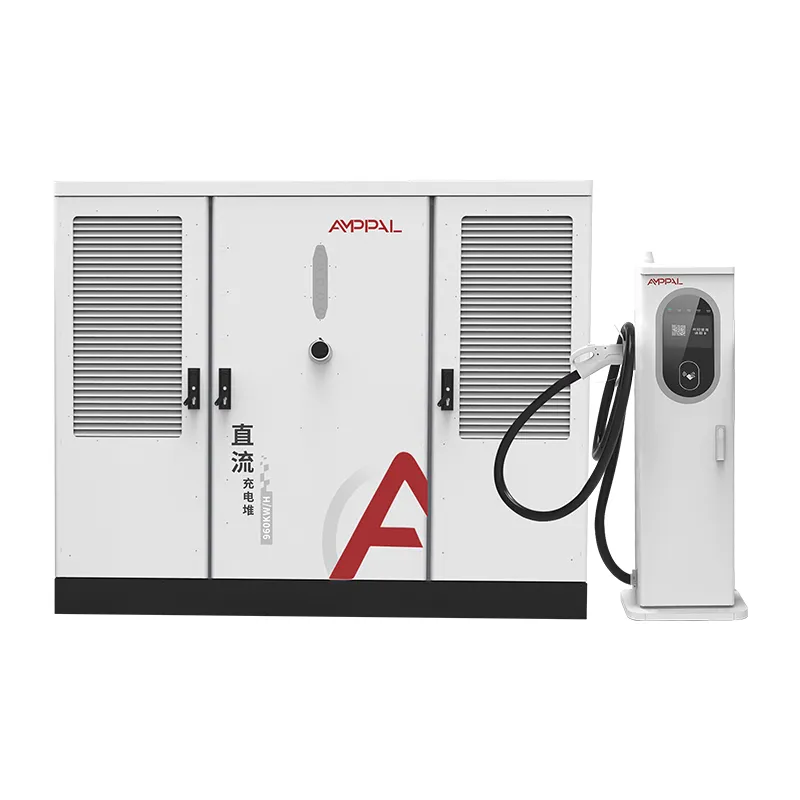

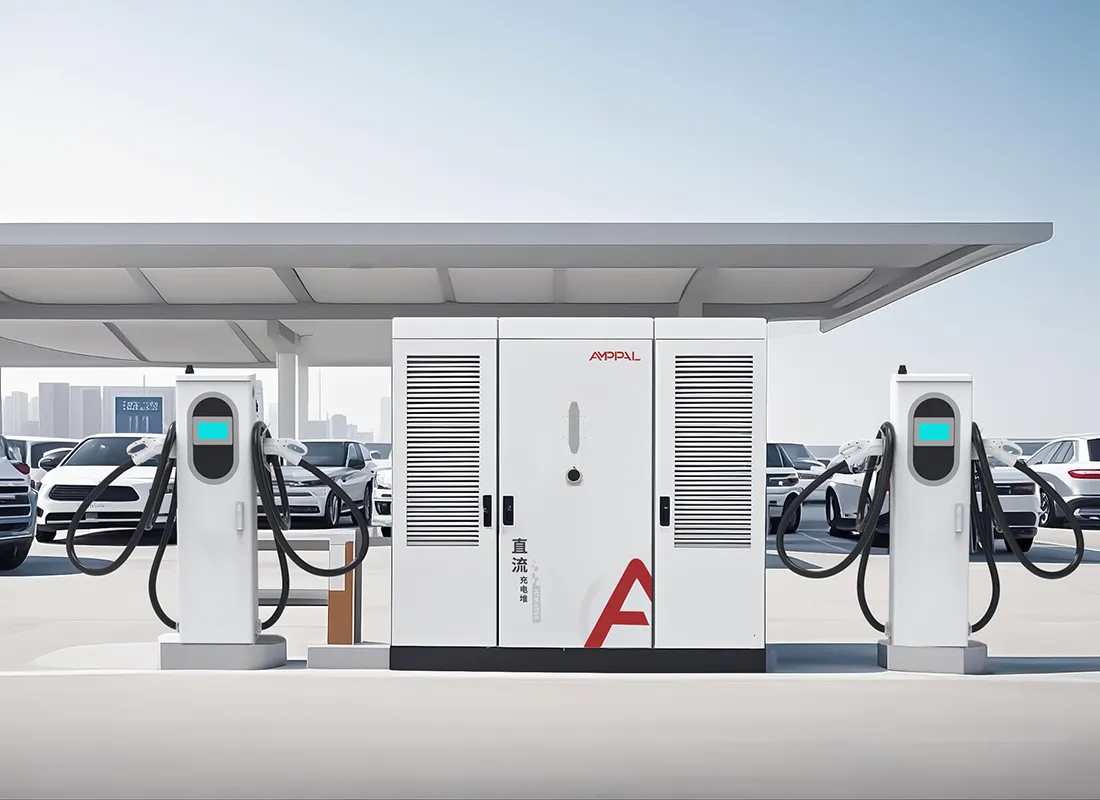

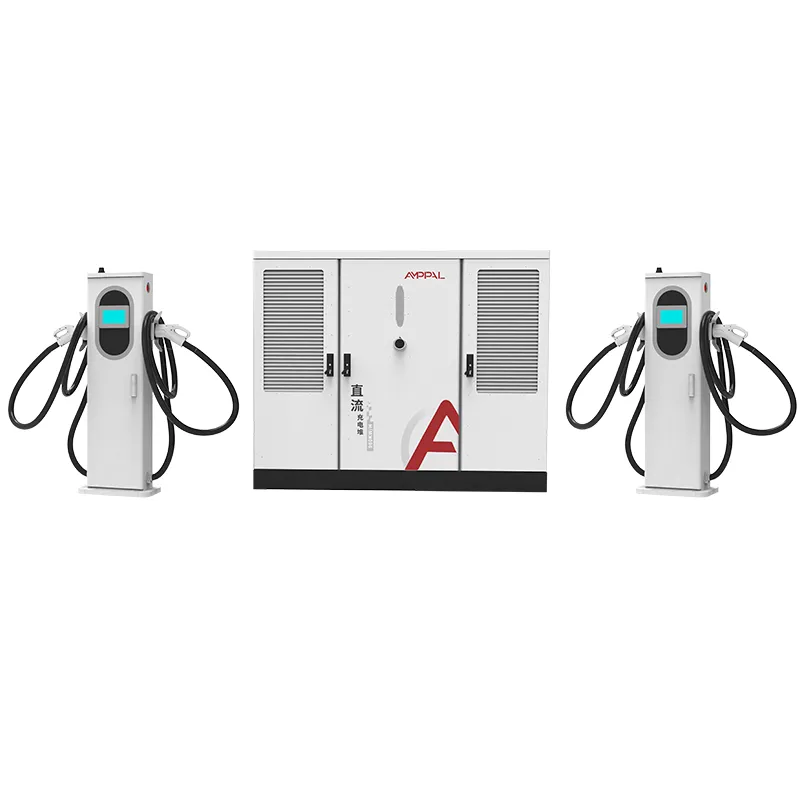

Σύστημα φόρτισης EV DC Ultra-Fast Split-Type 600kW για μεγάλους κόμβους φόρτισης

Αρχιτεκτονική χωριστού τύπου: Αυτό που πραγματικά σας αγοράζει ο διαχωρισμός του ντουλαπιού

Οι περισσότερες θέσεις φόρτισης είναι τοποθετημένες ανάποδα: ο πιο βαρύς, πιο θορυβώδης εξοπλισμός καταλήγει να στέκεται στη μέση του χώρου στάθμευσης, δίπλα στα αυτοκίνητα. Ένα σύστημα τύπου split το ανατρέπει. Το ντουλάπι ισχύος 2200 x 1800 x 1000 mm, το εξάρτημα που κάνει τη μετατροπή AC-to-DC και μεταφέρει τον θόρυβο του ανεμιστήρα 65 dB, πηγαίνει σε μια γωνία, ένα βοηθητικό δωμάτιο ή πίσω από έναν φράχτη. Αυτό που βρίσκεται δίπλα στο όχημα είναι μόνο ο ακροδέκτης, ένας διανομέας 1517 x 650 x 300 mm με καλώδιο και βύσμα.

Αυτός ο διαχωρισμός ακούγεται απλός, αλλά αλλάζει σχεδόν τα πάντα σχετικά με τον τρόπο κατασκευής και λειτουργίας ενός σταθμού. Η βαριά καλωδίωση εισόδου τρέχει στο ερμάριο μία φορά. η τροφοδοσία DC σε κάθε τερματικό είναι σύντομη και εύκολη στη δρομολόγηση κάτω από το κόλπο. Σταματάς να μαλώνεις με τους ιδιοκτήτες για την επιφάνεια του ορόφου, γιατί τα πιο ακριβά τετραγωνικά μέτρα σε ένα κτίριο είναι αυτά κάτω από το αυτοκίνητο.

Βασικά πλεονεκτήματα του συστήματος διαχωρισμού 600 kW

Έξι πρακτικές διαφορές χωρίζουν αυτή τη διάταξη από ένα ενσωματωμένο ντουλάπι 600 kW και καμία από αυτές δεν είναι καλλυντική.

Η τοποθέτηση του ντουλαπιού είναι δωρεάν: τοποθετήστε τη μονάδα ισχύος σε ένα μηχανοστάσιο, μια περιφραγμένη γωνία ή κάτω από ένα θόλο, ενώ το τερματικό παίρνει μόνο το μικρό έμπλαστρο δίπλα στον κόλπο.

Ανάπτυξη σημαίνει προσθήκη τερματικών, όχι ντουλαπιών. Ένας ιστότοπος που ξεκινά με 4 πιστόλια μπορεί να μετακινηθεί σε 8 ή 12 χρησιμοποιώντας το ίδιο ντουλάπι, επειδή ο αριθμός των πισινών και των πριζών είναι ανεξάρτητες αποφάσεις.

Ένας ελαττωματικός διανομέας σταματά ένα κόλπο, όχι το σταθμό. Αλλάξτε ένα τερματικό σε περίπου 30 λεπτά, ενώ τα άλλα πιστόλια συνεχίζουν να φορτίζουν.

Η ζέστη και ο θόρυβος φεύγουν από τη ζώνη επιβατών. Οι οπαδοί μένουν με το ντουλάπι, οπότε οι οδηγοί περιμένουν ήσυχοι.

Οι διαδρομές καλωδίων παραμένουν μικρές. Η σύνδεση DC μεταξύ του ντουλαπιού και του τερματικού έχει μέγεθος για τον κόλπο, όχι για ολόκληρη την παρτίδα, γεγονός που μειώνει το κόστος εγκατάστασης ανά στάβλο.

Ένα ντουλάπι, 2 έως 16 όπλα. Ο αριθμός των τερματικών επιλέγεται κατά την ώρα της παραγγελίας και αλλάζει αργότερα, επομένως η επένδυσή σας σε ενέργεια δεν είναι κλειδωμένη στη σημερινή κίνηση.

Τεχνικές Προδιαγραφές

Όπου ένα σύστημα διαχωρισμού 600 kW κερδίζει τη θέση του

Αποθήκες στόλου όπου σταθμεύουν λεωφορεία ή φορτηγά σε σειρές και η αίθουσα ηλεκτρικού ρεύματος μπορεί να βρίσκεται στον πίσω τοίχο.

Οι πλατείες στους αυτοκινητόδρομους όπου ο περιορισμένος χώρος δίπλα στον πάγκο αξίζει περισσότερο από το αποτύπωμα του υπουργικού συμβουλίου.

Μετατροπές βενζινάδικων όπου υπάρχει η δομή του θόλου αλλά η αίθουσα του περιπτέρου είναι το μόνο εσωτερικό σημείο.

Αστικοί χώροι με όρια θορύβου: το τερματικό είναι αθόρυβο και το θορυβώδες υλικό είναι κλειστό μακριά από τα σπίτια.

Πολυώροφα πάρκινγκ όπου το ισόγειο προορίζεται για οχήματα και το ντουλάπι βρίσκεται σε διάδρομο εξυπηρέτησης.

Πώς συνεργάζονται ο πίνακας ισχύος και τα τερματικά

Μέσα στο περίβλημα, οι μονάδες ανορθωτή μετατρέπουν την είσοδο AC480V ±10% σε δίαυλο σταθερής ισχύος 300-1000VDC. Ένας ελεγκτής στην πλευρά του ντουλαπιού συνομιλεί με κάθε τερματικό μέσω της σύνδεσης DC και αποφασίζει σε πραγματικό χρόνο πόσα από τα 600 kW λαμβάνει κάθε ενεργό όπλο.

Τα τερματικά είναι σκόπιμα απλά: κρατούν το βύσμα, τη διαχείριση καλωδίων, τη χειραψία πληρωμής ή OCPP και, στην υγρόψυκτη παραλλαγή, έναν βρόχο ψύξης με βαθμολογία 600A. Επειδή η νοημοσύνη ζει στο ντουλάπι, η αναβάθμιση μιας τοποθεσίας από αερόψυκτους ακροδέκτες 250Α σε υγρόψυκτους 600Α δεν απαιτεί νέα μονάδα ισχύος.

Όταν ένα αυτοκίνητο μπαίνει μέσα, το σύστημα διαβάζει το αίτημα τάσης του, κατανέμει ισχύ και ανεβάζει ράμπες. Όταν τελειώσει η συνεδρία, αυτό το κομμάτι της πισίνας 600 kW απελευθερώνεται στο επόμενο όχημα μέσα σε δευτερόλεπτα. Οι σταθμοί στο OCPP 1.6 ή 2.0 μπορούν να παρακολουθούν και να καλύπτουν ολόκληρο τον ιστότοπο από απόσταση.

Πιστοποίηση και Διασφάλιση Ποιότητας

Η σειρά AF-DC-600 αφήνει το εργοστάσιό μας στο Yueqing με τα πιστοποιητικά που ζητούν τα έργα της Βόρειας Αμερικής, που υποστηρίζονται από δοκιμές που επαναλαμβάνει κάθε μονάδα πριν από τη συσκευασία.

UL 2202-2022 για εξοπλισμό συστήματος φόρτισης EV και UL 2231-2 για το σύστημα προστασίας προσωπικού. και τα δύο εμφανίζονται στην ετικέτα της μονάδας.

Προστασία εισόδου IP54 επαληθευμένη με δοκιμές σκόνης και πίδακα νερού σε περιβλήματα δειγματοληψίας.

Ψεκασμός αλατιού 96 ωρών σε περιβλήματα ντουλαπιών και τερματικών, για παράκτιες τοποθεσίες.

Κάθε ντουλάπι εκτελεί μια καύση πλήρους φορτίου πριν από το κιβώτιο. Τα αρχεία δοκιμών τηρούνται ανά αύξοντα αριθμό.

Τα σήματα CE, CB και TUV καλύπτουν τις αγορές που τα χρησιμοποιούν, επομένως μία γραμμή παραγωγής εξυπηρετεί 40+ χώρες.

Πώς συναρμολογούμε τη σειρά AF-DC-600

Βήμα 1. Τα χαλύβδινα πηνία κόβονται και τρυπούνται σε πρέσες πυργίσκου CNC και στη συνέχεια κόβονται με λέιζερ όπου το απαιτούν τα προφίλ.

Βήμα 2. Οι βραχίονες ρομπότ FANUC συγκολλούν το πλαίσιο του ντουλαπιού και τα περιβλήματα των ακροδεκτών στις ίδιες γραμμές που χρησιμοποιούνται για τις μονάδες εξαγωγής μεγάλου όγκου.

Βήμα 3. Οι μηχανές κάμψης TRUMPF διπλώνουν τα πάνελ. Τα περιβλήματα είναι επικαλυμμένα με σκόνη και σκληρύνονται σε φούρνο.

Βήμα 4. Τα εξαρτήματα, οι διακόπτες, οι επαφές και η διανομή από την πλευρά AC είναι καλωδιωμένα σε μια αποκλειστική γραμμή συναρμολόγησης AC.

Βήμα 5. Οι μονάδες ανορθωτή και ο ελεγκτής τοποθετούνται στη γραμμή συνεχούς ρεύματος, διατηρούνται χωριστά από την εργασία εναλλασσόμενου ρεύματος για την αποφυγή διασταυρούμενης μόλυνσης.

Βήμα 6. Κάθε ντουλάπι φορτώνεται στα πλήρη 600 kW σε μια ωμική τράπεζα φορτίου και ελέγχεται για απόδοση, συντελεστή ισχύος και κυματισμό.

Βήμα 7. Οι μονάδες εκτελούν καύση 48 ωρών με ποδηλατικά φορτία. Οι αποτυχίες επεξεργάζονται ξανά και δοκιμάζονται ξανά, δεν αποστέλλονται.

Βήμα 8. Η τελική επιθεώρηση ελέγχει τη ροπή, τη δρομολόγηση των καλωδίων, τις ετικέτες και τις σειριακές εγγραφές πριν από την τοποθέτηση σε κιβώτια.

Είναι ένα Split System η σωστή διάταξη για τον ιστότοπό σας;

Επιλέξτε split εάν σκοπεύετε να αναπτυχθείτε, εάν ο χώρος στάθμευσης είναι πολύτιμος ή εάν θέλετε να απομονώσετε το θόρυβο και τη θερμότητα. Επιλέξτε το εάν το βοηθητικό δωμάτιο σας μπορεί να δεχτεί ένα ντουλάπι ύψους 2200 mm και ο ιστότοπος έχει μια διαδρομή για την τροφοδοσία DC.

Παραλείψτε το εάν εκτελείτε έναν ιστότοπο με 2 όπλα χωρίς σχέδιο επέκτασης: μια ενσωματωμένη μονάδα κοστίζει λιγότερο και εγκαθίσταται πιο γρήγορα. Παραλείψτε το εάν ο ιστότοπος δεν έχει καθόλου χώρο για ένα μεγάλο ντουλάπι και παραλείψτε το εάν η κίνηση είναι κάτω από περίπου τέσσερις συνεδρίες την ημέρα ανά όπλο, επειδή τα μαθηματικά απόσβεσης σπάνια λειτουργούν σε αυτήν τη χρήση.

Σε περίπτωση αμφιβολίας, στείλτε μας το σχέδιο τοποθεσίας. Υπολογίζουμε το μήκος του καλωδίου DC, την πτώση τάσης και τον αριθμό των ακροδεκτών προτού δεσμευτείτε.

Γιατί οι αγοραστές μας συγκρίνουν ευνοϊκά στα Split Systems

Τιμολόγηση απευθείας από το εργοστάσιο από την Zhejiang Anfu New Energy Technology Co., Ltd., έναν κατασκευαστή που ιδρύθηκε το 2014 με 260+ υπαλλήλους.

Παράδοση σε 15-20 εργάσιμες ημέρες μετά την έγκριση της κλήρωσης. Το MOQ ξεκινά από ένα κοντέινερ.

UL 2202-2022 και UL 2231-2 καταχωρημένα, μη αυτοδηλωμένα.

OEM/ODM: το λογότυπό σας, το χρώμα HMI, το μήκος του καλωδίου σας, οι ρυθμίσεις διακομιστή OCPP.

Οι 200+ σταθμοί φόρτισης που διαχειριζόμαστε οι ίδιοι μας παρέχουν δεδομένα λειτουργίας που πραγματικά χρησιμοποιούμε στο σχεδιασμό.

Συσκευασία και αποστολή

Το ντουλάπι αποστέλλεται σε ένα ξύλινο κιβώτιο με χαλύβδινο πλαίσιο διαστάσεων περίπου 2300 x 1900 x 1150 mm, με σημεία επένδυσης και ανύψωσης. οι ακροδέκτες ταξιδεύουν σε παλέτες με καλώδια κουλουριασμένα και προστατευμένα. Ένα δοχείο με ύψος 40 ποδιών χωράει ένα ντουλάπι και έως οκτώ ακροδέκτες, ανάλογα με το μείγμα.

Στέλνουμε FOB Ningbo ή CIF στο λιμάνι σας. Το εμπορικό τιμολόγιο, η λίστα συσκευασίας, η φορτωτική και οι αναφορές δοκιμών UL εκδίδονται εντός 3 εργάσιμων ημερών από τη φόρτωση.

Για παραγγελίες με προορισμό τις ΗΠΑ ετοιμάζουμε την επιπλέον τεκμηρίωση που ζητά ο μεσίτης σας, συμπεριλαμβανομένου του πιστοποιητικού προέλευσης.

Εξυπηρέτηση μετά την πώληση και ανταλλακτικά

Η τυπική εγγύηση δύο ετών καλύπτει τις μονάδες ισχύος, τους ακροδέκτες και τον ελεγκτή. οι μονάδες αντικαθίστανται, δεν επισκευάζονται στο χωράφι.

Τα εφεδρικά τερματικά και οι μονάδες ισχύος είναι εφοδιασμένα για γρήγορη αποστολή. μια μονάδα ανταλλαγής μπορεί να σταλεί πριν επιστρέψετε την ελαττωματική.

Το OCPP επιτρέπει την απομακρυσμένη διάγνωση: οι μηχανικοί μας διαβάζουν αρχεία καταγραφής και προσαρμόζουν τις παραμέτρους χωρίς επίσκεψη στον ιστότοπο.

24ωρη απάντηση σε αξιώσεις εγγύησης μέσω email ή WhatsApp. αποστολή αντικατάστασης εντός 5 εργάσιμων ημερών.

Συμβουλές συντήρησης: καθαρίστε τα φίλτρα ακροδεκτών ανά τρίμηνο, ελέγξτε τους τερματισμούς ροπής ετησίως και εφαρμόστε ενημερώσεις υλικολογισμικού όταν κυκλοφορήσουν.

Σημειώσεις εγκατάστασης και χρήσης

Λάθος: τοποθέτηση του ακροδέκτη όπου το καλώδιο DC πρέπει να διασχίσει τη λωρίδα του οχήματος. Δεξιά: περάστε την τροφοδοσία κάτω από τον κόλπο ή κατά μήκος ενός προστατευμένου τοίχου, ώστε να μην μπορεί να ανατραπεί.

Λάθος: μπλοκάρισμα του πίσω πίνακα εξαερισμού του ντουλαπιού. Δεξιά: κρατήστε απόσταση 500 mm πίσω και πάνω από το ντουλάπι για ροή αέρα.

Λάθος: χρήση του ακροδέκτη ως άγκυρα έλξης για το καλώδιο. Δεξιά: οδηγήστε το καλώδιο με το χέρι και αφήστε το ανακουφιστικό καταπόνησης να αναλάβει το φορτίο.

Λάθος: αφήνοντας τον σταθμό με προεπιλεγμένα διαπιστευτήρια OCPP. Δεξιά: αλλάξτε τους κωδικούς πρόσβασης και ενεργοποιήστε την απομακρυσμένη παρακολούθηση πριν από την πρώτη συνεδρία πελάτη.

Λάθος: υποθέτοντας ότι κάθε όπλο μπορεί να τραβήξει 600 kW ταυτόχρονα. Σωστά: προγραμματίστε συνεδρίες γνωρίζοντας ότι η δύναμη μοιράζεται σε 2-16 όπλα.

Ανατροφοδότηση πεδίου για τη μονάδα διαχωρισμού 600 kW

Ένας χειριστής στόλου στη Τζέντα της Σαουδικής Αραβίας διαθέτει τρία χωριστά ερμάρια ισχύος 600 kW σε μια αποθήκη 26 θέσεων. Το σχόλιό του μετά από οκτώ μήνες: οι τερματικοί σταθμοί άντεξαν καλά όλο το καλοκαίρι, αλλά το δωμάτιο του ντουλαπιού χρειαζόταν ένα δεύτερο κλιματιστικό. Μεγάλωσε το δωμάτιο, όχι τον φορτιστή.

Ένας προγραμματιστής ιστότοπου στο Καζακστάν συνδύασε το ερμάριο με οκτώ αερόψυκτους τερματικούς σταθμούς σε μια πλατεία αυτοκινητόδρομου. Ο αποφασιστικός παράγοντας, μας είπε, ήταν η δυνατότητα προσθήκης τεσσάρων ακόμη τερματικών αργότερα χωρίς να αγγίξετε το ηλεκτρικό δωμάτιο και οι ανεμιστήρες 65dB δεν έφτασαν ποτέ στην περιοχή αναμονής των οδηγών.

Ένας διανομέας στην Πόλη του Μεξικού έθεσε το αντίθετο ζήτημα: το καλώδιο του τερματικού είναι άκαμπτο όταν είναι νέο. Χαλαρώνει μετά από μερικές εβδομάδες χρήσης και τώρα προ-λυγίζουμε τα καλώδια στο εργοστάσιο πριν από την αποστολή. Ο στόλος των δέκα μονάδων του δεν έχει δει ούτε μία αστοχία μονάδας έκτοτε.

Συχνές Ερωτήσεις

Ε: Μπορώ να προσθέσω περισσότερα όπλα σε ένα σύστημα διαχωρισμού 600 kW αργότερα;

Α: Ναι. Ο αριθμός των τερματικών ορίζεται την ώρα της παραγγελίας αλλά αλλάζει αργότερα. το ντουλάπι υποστηρίζει ήδη 2-16 όπλα.

Ε: Είναι πραγματικά αθόρυβο το τερματικό;

Α: Το τυπικό αερόψυκτο τερματικό είναι σχεδόν αθόρυβο. το υγρόψυκτο βουίζει τόσο δυνατά όσο ένας επιτραπέζιος υπολογιστής.

Ε: Τι τάση εισόδου χρειάζομαι επί τόπου;

A: AC480V ±10% στα 50/60Hz, το εμπορικό πρότυπο της Βόρειας Αμερικής.

Ε: Μπορεί ένα ερμάριο να τροφοδοτήσει τερματικά σε διαφορετικές τοποθεσίες;

Α: Σε πρακτική απόσταση καλωδίου, ναι. υπολογίζουμε την πτώση τάσης και το μέγεθος του καλωδίου από το σχέδιο του ιστότοπού σας.

Ε: Χρειάζεται το σύστημα μετασχηματιστή;

Α: Οι περισσότεροι ιστότοποι τροφοδοτούν το ντουλάπι απευθείας από μια υπηρεσία 480V. εάν το δίκτυο παροχής μέσης τάσης, ένας μετασχηματιστής κατεβαίνει πρώτα.

Ε: Τι συμβαίνει εάν μια μονάδα τροφοδοσίας αποτύχει;

Α: Το ντουλάπι μειώνεται κατά το μερίδιο αυτής της ενότητας και συνεχίζει να χρεώνει. αλλάζετε τη μονάδα ενώ λειτουργεί ο υπόλοιπος σταθμός.

Ε: Ποιοι σύνδεσμοι είναι διαθέσιμοι;

A: CCS1, CCS2, GB/T, CHAdeMO και NACS, σε οποιοδήποτε μείγμα στα τερματικά.

Ε: Είναι ένα σύστημα διαχωρισμού 600 kW υπερβολικό για μια μικρή πόλη;

Α: Για μια γωνιακή τοποθεσία με 2 όπλα, ναι, μια ενσωματωμένη μονάδα είναι φθηνότερη. για οποιονδήποτε ιστότοπο με σχέδιο ανάπτυξης, όχι.
