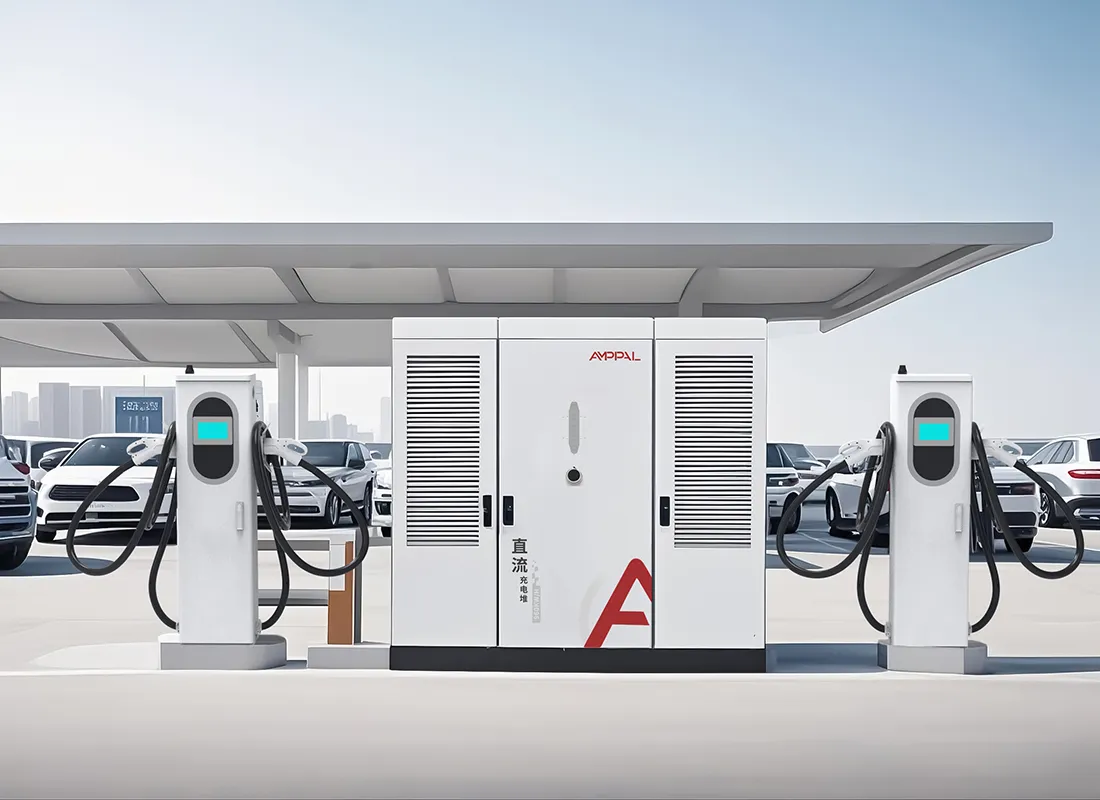

Σταθμός υπερταχείας φόρτισης DC Split-Type για φόρτιση στόλου Megawatt

Power, Grid, and Site Engineering σε ένα σύστημα

Ένας φορτιστής 960 kW δεν είναι μεγαλύτερη έκδοση ενός μικρού. Είναι ένα έργο ισχύος με συνδεδεμένο φορτιστή και η επιτυχία του ζει στον υποσταθμό, τον μετασχηματιστή και τους δίσκους καλωδίων όσο και στις μονάδες ανορθωτή.

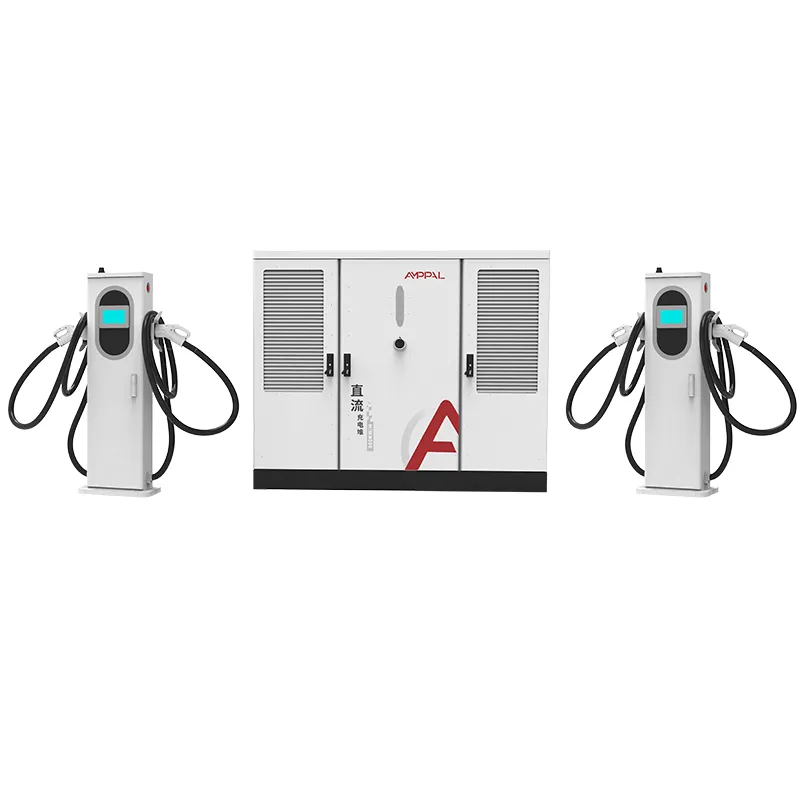

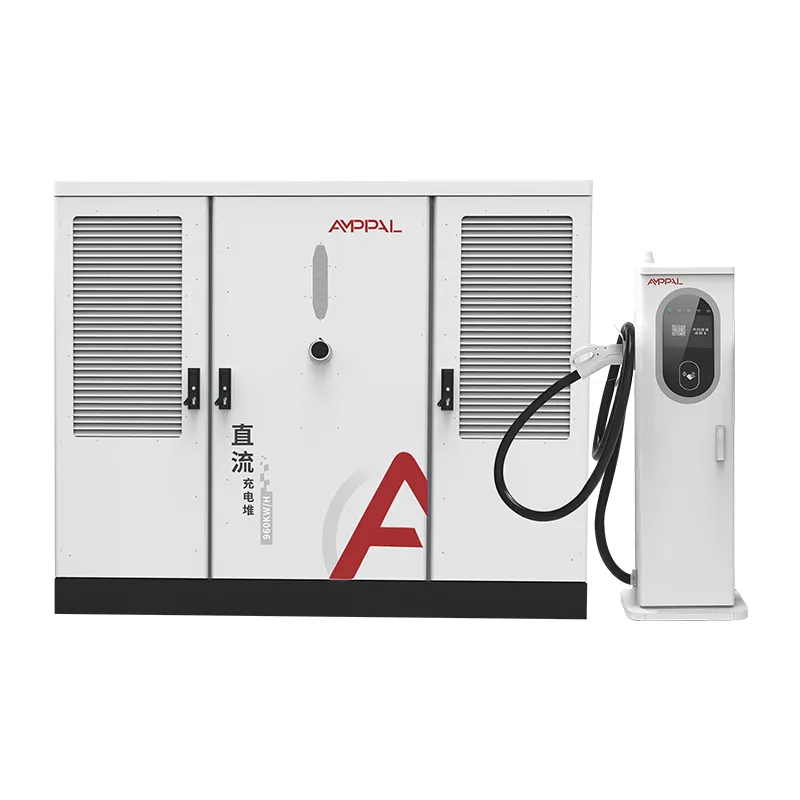

Η σειρά AF-DC-960 συγκεντρώνει τη μετατροπή ισχύος σε ένα περίβλημα 2200 x 1800 x 1000 mm που τροφοδοτείται από τριφασικό AC480V και κατανέμει την έξοδο σε 2 έως 16 ακροδέκτες. Οι ερωτήσεις μηχανικής φτάνουν πριν το κοντέινερ: μέγεθος τροφοδότη, βαθμολογία μετασχηματιστή, μέτρηση ζήτησης και ακολουθία κατασκευής.

Αυτή η σελίδα καλύπτει τους αριθμούς που χρειάζεται πραγματικά ένας προγραμματιστής του κόμβου, από τη χωρητικότητα εισόδου έως την αποδοχή θέσης σε λειτουργία και τα σημεία όπου συνδεόμαστε ως κατασκευαστής.

Εάν εξακολουθείτε να συγκρίνετε μονάδες 120 kW, σταματήστε να διαβάζετε εδώ. Αυτό το σύστημα απευθύνεται σε χειριστές που έχουν ήδη δεσμευτεί για φόρτιση υψηλής ισχύος και τώρα χρειάζονται τη μηχανική για τη δημιουργία αντιγράφων ασφαλείας.

Έξι αριθμοί που ορίζουν έναν κόμβο 960 kW

Πριν από το πρώτο σχέδιο, κάθε έργο ισχύος 960 kW αποφασίζεται με έξι ψηφία. Εδώ είναι, με την ειλικρινή ανάγνωση του καθενός.

Τα τριφασικά 960 kW στα 480 V αντλούν περίπου 1.155 A σε πλήρες φορτίο, κάτι που υπαγορεύει την κατηγορία τροφοδοσίας και διακοπτών από την πρώτη μέρα.

Ένας μετασχηματιστής 1.250 kVA είναι η τυπική σύζευξη για βοηθητικά σταθμούς ισχύος 960 kW και χώρο κεφαλής, ανάλογα με τους κανόνες κοινής ωφέλειας.

Ο συντελεστής ισχύος ≥0,99 διατηρεί το αντιδραστικό στοιχείο κοντά στο μηδέν, κάτι που έχει σημασία για τα τιμολόγια που χρεώνουν ζήτηση kVA αντί για kW.

16 πυροβόλα όπλα στα 960 kW είναι κατά μέσο όρο 60 kW ανά ενεργή συνεδρία, κάτι που καθαρίζει μια ουρά περίπου 60 οχημάτων την ώρα σε πλήρη χρήση.

Οι υγρόψυκτοι ακροδέκτες 600A συγκεντρώνουν το υψηλότερο ρεύμα στις θέσεις που βρίσκονται πιο κοντά στο περίβλημα, διατηρώντας τις βαριές διαδρομές DC σύντομες.

15-20 εργάσιμες ημέρες χρόνου παράδοσης στο εργοστάσιο είναι το συντομότερο μέρος του προγράμματος. η έγκριση μετασχηματιστή και κοινής ωφέλειας συνήθως διαρκεί περισσότερο.

Και ο έβδομος αριθμός, αυτός που κανείς δεν εκτυπώνει σε ένα φύλλο δεδομένων: η απόσταση του ιστότοπου από τον πλησιέστερο τροφοδότη μέσης τάσης, ο οποίος αποφασίζει εάν ο λογαριασμός κοινής ωφέλειας περιλαμβάνει στύλους, τάφρους ή υποσταθμό.

Τεχνικές Προδιαγραφές

Τοποθεσίες κόμβων όπου τα 960 kW έχουν οικονομικό νόημα

Διακρατικοί εμπορευματικοί διάδρομοι που εξυπηρετούν ηλεκτρικά φορτηγά Κατηγορίας 8 που χρειάζονται συνεδρίες 600A back to back.

Οικόπεδα γειτονικά με κοινή χρήση όπου η διανομή μέσης τάσης ήδη τρέχει στη γραμμή ιδιοκτησίας.

Ναυπηγεία μεταφοράς αεροδρομίου και θαλάσσιου λιμανιού με προγραμματισμένα κύματα οχημάτων και όχι συνεχόμενη κυκλοφορία.

Υβρίδια αποθήκης-κόμβου όπου λεωφορεία, φορτηγά και επιβατικά αυτοκίνητα μοιράζονται μία συμφωνία αγοράς ενέργειας.

Τοπικοί σταθμοί ναυαρχίδα που εδραιώνουν την επωνυμία ενός δικτύου και δικαιολογούν έναν αποκλειστικό μετασχηματιστή.

Βιομηχανικά πάρκα Greenfield όπου ο κύριος του έργου μπορεί να δεσμεύσει χωρητικότητα μετασχηματιστή πριν μετακομίσουν οι ενοικιαστές.

Από Utility Transformer σε Bus 1000VDC

Η αλυσίδα ξεκινά από τη σύνδεση μέσης τάσης του δικτύου. Ένας μετασχηματιστής τοποθετημένος σε μαξιλαράκι ανεβαίνει σε τριφασικό 480V, την ονομαστική είσοδο του ντουλαπιού και ο πίνακας σέρβις τροφοδοτεί το ερμάριο μέσω ενός αποκλειστικού τροφοδότη μεγέθους περίπου 1.155A σε πλήρες φορτίο.

Μέσα στο ερμάριο, οι μονάδες ανορθωτή μετατρέπουν το 480V AC σε δίαυλο σταθερής ισχύος 300-1000VDC. Η διόρθωση του συντελεστή ισχύος διατηρεί την είσοδο στο ≥0,99, επομένως η ενεργή έλξη του σταθμού παραμένει αμελητέα ακόμη και όταν οι μονάδες είναι αδρανείς.

Από το λεωφορείο DC, τα τερματικά διαπραγματεύονται το μερίδιό τους. Ένα μόνο υγρόψυκτο τερματικό μπορεί να πάρει ολόκληρη την πισίνα 960 kW για μια συνεδρία φορτηγού. με 16 ενεργά αυτοκίνητα, η πισίνα χωρίζεται σε περίπου 60 kW ανά συνεδρία. Η γκάμα εξόδου καλύπτει αυτοκίνητα κατηγορίας 400V και φορτηγά κατηγορίας 800V χωρίς αναδιαμόρφωση.

Ο έλεγχος επιπέδου σταθμού εκτελείται μέσω του OCPP 1.6 ή 2.0, το οποίο επιτρέπει στον χειριστή να καλύψει τον διανομέα κατά τη διάρκεια αιχμών λειτουργίας και να τον σηκώσει τη νύχτα.

Πρότυπα, Δοκιμές Τύπου και Πύλες Ποιότητας

Ο εξοπλισμός κλίμακας δικτύου ελέγχεται πιο αυστηρά από το υλικό λιανικής, επομένως η ιστορία ποιότητας πρέπει να γραφτεί σε πιστοποιητικά και αρχεία καταγραφής δοκιμών.

Η λίστα UL 2202-2022 και UL 2231-2 καλύπτει το ερμάριο και την πλήρη σειρά ακροδεκτών 2-16.

Προστασία περιβλήματος IP54 επαληθευμένη με δοκιμή σκόνης και πίδακα νερού. περιβλήματα περνούν ψεκασμό αλατιού 96 ωρών για παράκτιους κόμβους.

Ο συντελεστής ισχύος μετράται σε πλήρες φορτίο 960 kW σε κάθε ντουλάπι και πρέπει να είναι ≥0,99 πριν από την απελευθέρωση.

Μια καύση 48 ωρών εναλλάσσει τη μονάδα μέσω μερικού και πλήρους φορτίου, με δεδομένα που καταγράφονται ανά σειριακό αριθμό.

Οι επακόλουθοι έλεγχοι στο εργοστάσιο διατηρούν την καταχώριση έγκυρη για τη διάρκεια ζωής του προϊόντος, όχι μόνο για την πρώτη αποστολή.

Πώς κατασκευάζεται το ντουλάπι 960 kW

Βήμα 1. Τα χαλύβδινα πηνία τρυπούνται και κόβονται με λέιζερ και στη συνέχεια συγκολλούνται σε πλαίσια με βραχίονες ρομπότ FANUC.

Βήμα 2. Πιέστε τα φρένα TRUMPF από τα πάνελ. το περίβλημα είναι επικαλυμμένο με σκόνη και ωριμασμένο.

Βήμα 3. Η κατανομή AC, οι διακόπτες και η μέτρηση είναι καλωδιωμένα στη γραμμή AC με τερματισμούς ελεγχόμενης ροπής.

Βήμα 4. Οι μονάδες ανορθωτή και ο ελεγκτής εκχώρησης εγκαθίστανται στην ξεχωριστή γραμμή DC.

Βήμα 5. Το ερμάριο ελέγχεται με φορτίο στα 960 kW σε μια ωμική τράπεζα. καταγράφονται η απόδοση, η κυματισμός και ο συντελεστής ισχύος.

Βήμα 6. Ακολουθεί καύση 48 ωρών και οι αποτυχημένες μονάδες επιστρέφουν στη γραμμή για εκ νέου εργασία και νέο κύκλο.

Βήμα 7. Η τελική επιθεώρηση καλύπτει τη ροπή στρέψης, την καλωδίωση, τις ετικέτες και τις σειριακές εγγραφές.

Βήμα 8. Κλουβί για εξαγωγή. Η ετήσια δυναμικότητα του εργοστασίου υπερβαίνει το ένα εκατομμύριο μονάδες και το 2024 οι παραδόσεις ξεπέρασαν το ένα εκατομμύριο.

Λίστα ελέγχου μηχανικής τοποθεσίας προτού δεσμευτείτε

Επιβεβαιώστε πρώτα τη συμφωνία κοινής ωφέλειας. Ένα φορτίο 960 kW είναι ένα γεγονός τιμολογίου, όχι μια ανταλλαγή μετρητών. Τα περισσότερα βοηθητικά προγράμματα απαιτούν μια εφαρμογή, μια μελέτη φορτίου και μερικές φορές μια αναβάθμιση υπηρεσίας, η οποία μπορεί να διαρκέσει μήνες.

Μέγεθος του μετασχηματιστή με χώρο κεφαλής: 1.250 kVA καλύπτει το ντουλάπι συν φωτισμό σταθμού, HVAC και μελλοντικούς ακροδέκτες χωρίς δεύτερη αναβάθμιση.

Σχεδιάστε τις εργασίες πολιτικού σχεδίου: ένα ντουλάπι ύψους 2200 mm χρειάζεται ένα επίπεδο τσιμεντένιο μαξιλαράκι, μια τάφρο καλωδίων ή μια διαδρομή δίσκου προς τους ακροδέκτες και ένα μαξιλαράκι εξοπλισμού κοντά σε γερανό ή περονοφόρο ανυψωτικό για τη μονάδα με κιβώτια.

Εάν το χρονοδιάγραμμα του έργου σας δεν μπορεί να απορροφήσει μια καθυστέρηση του βοηθητικού προγράμματος ή ο ιστότοπός σας δεν μπορεί να φιλοξενήσει έναν αποκλειστικό μετασχηματιστή, αυτό είναι το λάθος προϊόν προς το παρόν. Ένας κόμβος 960 kW είναι ένα μόνιμο κομμάτι υποδομής και συμπεριφέρεται σαν ένα.

Στείλτε μας την απάντηση της μελέτης φορτίου του βοηθητικού προγράμματος όταν την έχετε. οι μηχανικοί μας θα ελέγξουν τα μαθηματικά του τροφοδότη και τη βαθμολογία του μετασχηματιστή σε σχέση με την καμπύλη εισόδου του ντουλαπιού προτού παραγγείλετε.

Γιατί AMPPAL για κόμβους υψηλής χωρητικότητας

Ένας κατασκευαστής για ερμάρια, τερματικά και λογισμικό ελέγχου, επομένως το σύστημα 960 kW δεν συναρμολογείται από τις υποσχέσεις τριών προμηθευτών.

UL 2202-2022 και UL 2231-2 που αναφέρονται, συν CE, CB και TUV για άλλες αγορές.

Επιλογές OEM/ODM: επωνυμία, συνδυασμοί συνδέσεων, μήκη καλωδίων και διαμόρφωση διακομιστή OCPP.

Παράδοση σε 15-20 εργάσιμες ημέρες μετά την έγκριση της κλήρωσης. MOQ από ένα δοχείο.

Υποστήριξη από μια εταιρεία που διαθέτει η ίδια 200+ σταθμούς, συμπεριλαμβανομένων των 500 υγρόψυκτων μονάδων του έργου NEOM green hydrogen.

Ανύψωση, αρματωσιά και παράδοση μεγάλων ντουλαπιών

Το ντουλάπι είναι το πιο βαρύ αντικείμενο της αποστολής: ένα κιβώτιο με χαλύβδινο πλαίσιο διαστάσεων 2300 x 1900 x 1150 mm με τέσσερα ονομαστικά σημεία ανύψωσης και ένα διάγραμμα αρματωσιάς μέσα. Οι ακροδέκτες ταξιδεύουν σε παλέτες και οι υγρόψυκτες μονάδες αποστέλλονται στεγνά με ψυκτικό υγρό γεμάτο επί τόπου.

Ένα κοντέινερ με ύψος 40 ποδών μεταφέρει το ντουλάπι συν έως και οκτώ ακροδέκτες. μεγαλύτερος τερματικός σταθμός αποστέλλεται σε δεύτερο εμπορευματοκιβώτιο. Παρέχουμε προσφορές FOB Ningbo ή CIF, με τιμολόγιο, λίστα συσκευασίας, φορτωτική και αναφορές UL που εκδίδονται εντός 3 εργάσιμων ημερών από τη φόρτωση.

Ο οδηγός θέσης σε λειτουργία καλύπτει τις επιλογές γερανού και περονοφόρου ανυψωτικού για το ερμάριο, τη διάταξη του μαξιλαριού και το χρονοδιάγραμμα ροπής για τη σύνδεση 480 V.

Συμβάσεις συντήρησης και ανταλλακτικά για κόμβους

Διετής τυπική εγγύηση για το ερμάριο, τους ακροδέκτες, τις μονάδες ισχύος και τον ελεγκτή.

Ανταλλαγή μεταξύ πλοίων σε περίπτωση αστοχίας εγγύησης, με αντικατάσταση αποστολή εντός 5 εργάσιμων ημερών.

Κιτ προληπτικής συντήρησης για πλήμνες: φίλτρα, σύνδεσμοι, ψυκτικό υγρό και εφεδρικοί πίνακες ελέγχου.

Απομακρυσμένα διαγνωστικά OCPP για ανώτατα όρια φόρτωσης, αρχεία καταγραφής σφαλμάτων και ενημερώσεις υλικολογισμικού σε όλες τις ζώνες ώρας.

Ετήσια σύσταση σέρβις: επανέλεγχος ροπής, σέρβις φίλτρου, έκπλυση ψυκτικού υγρού κάθε 24 μήνες και θερμική σάρωση του διαύλου DC.

Σημειώσεις χρήσης για τοποθεσίες υψηλής ισχύος

Λάθος: η ενεργοποίηση του ντουλαπιού προτού επιβεβαιώσει το βοηθητικό πρόγραμμα τη φάση σέρβις και την τάση. Δεξιά: επαληθεύστε το AC480V ±10% και στις τρεις φάσεις με ένα μετρητή και μετά κλείστε μέσα.

Λάθος: μικρότερο μέγεθος του τροφοδότη επειδή η πλήμνη θα «μεγαλώσει σε αυτήν». Δεξιά: μέγεθος του τροφοδότη και του μετασχηματιστή για τα συρρικνωμένα 960 kW από την πρώτη μέρα.

Λάθος: τοποθέτηση του ντουλαπιού σε σημείο που δεν είναι δυνατή η ανύψωση της μονάδας με κιβώτιο.

Λάθος: παράβλεψη της αναθεώρησης του μετρητή ζήτησης μετά την έναρξη λειτουργίας. Δεξιά: συγκρίνετε τη χρέωση kVA του πρώτου μήνα με την εγγραφή συντελεστή ισχύος ≥0,99.

Λάθος: αντιμετωπίζοντας τους ακροδέκτες 600A ως μόνιμες αγκυρώσεις για να έλκονται τα φορτηγά. Δεξιά: τοποθετήστε κολώνες και οδηγήστε το καλώδιο με το χέρι.

Σχόλια χειριστή Hub μετά την έναρξη λειτουργίας

Ένας φορέας εκμετάλλευσης εμπορευματικού διαδρόμου στην Καλιφόρνια των Ηνωμένων Πολιτειών διαθέτει κόμβο 960 kW με έξι υγρόψυκτους τερματικούς σταθμούς για φορτηγά Κλάσης 8. Εννέα μήνες μετά, ο σταθμός παραδίδει μια χρέωση φορτηγού 20-80% σε περίπου 90 λεπτά και το μόνο παράπονό του είναι ο μετρητής ζήτησης της κοινής ωφέλειας που δείχνει μια μηνιαία χρέωση αναμονής που δεν είχε προϋπολογίσει.

Μια αποθήκη λεωφορείων στη Βαρσοβία της Πολωνίας συνδυάζει το ντουλάπι 960 kW με δέκα αερόψυκτους τερματικούς σταθμούς. Ο διαχειριστής αποθήκης επαινεί την απόδοση του συντελεστή ισχύος στον λογαριασμό του, αλλά σημειώνει ότι η θέση σε λειτουργία διήρκεσε πέντε ημέρες αντί για τις προβλεπόμενες τρεις, επειδή ο τοπικός φορέας εκμετάλλευσης του δικτύου χρειάστηκε μια επιπλέον μελέτη προστασίας.

Ένας προγραμματιστής στο Ντουμπάι των ΗΑΕ κατασκεύασε τον κόμβο γύρω από έναν μετασχηματιστή 1.250 kVA και αναφέρει την ηλεκτρική αποδοχή που πέρασε κατά την πρώτη επιθεώρηση. Η επιφύλαξή του: το αποτύπωμα του ντουλαπιού ανάγκασε έναν μικρό επανασχεδιασμό της πόρτας του δωματίου εξοπλισμού, τον οποίο θα είχε αποφύγει ελέγχοντας τις διαστάσεις του κιβωτίου έναντι του ανοίγματος πριν από τις εργασίες τεχνικού.

Συχνές ερωτήσεις: Ερωτήσεις πλέγματος και τοποθεσίας

Ε: Τι χωρητικότητα τροφοδοσίας χρειάζεται ένα ντουλάπι 960 kW;

Α: Περίπου 1, 155A στα 480V τριφασικό σε πλήρες φορτίο. ο τροφοδότης, ο διακόπτης και ο μετασχηματιστής έχουν μέγεθος για τη συμβατική χωρητικότητα.

Ε: Ποιος μετασχηματιστής συνδυάζεται με αυτό το σύστημα;

Α: Συνήθως 1, 250 kVA για το ντουλάπι συν τα βοηθητικά και τον χώρο κεφαλής, επιβεβαιωμένο ενάντια στους κανόνες του βοηθητικού σας.

Ε: Πώς επηρεάζει ο συντελεστής ισχύος τον λογαριασμό μου;

Α: Στα ≥0,99, η άεργη ζήτηση παραμένει αμελητέα, γεγονός που αποφεύγει τις χρεώσεις ζήτησης βάσει kVA για πολλά εμπορικά τιμολόγια.

Ε: Μπορεί ένα ντουλάπι να εξυπηρετεί τόσο φορτηγά όσο και αυτοκίνητα;

Α: Ναι, ανάμειξη υγρόψυκτων ακροδεκτών 600Α για φορτηγά και αερόψυκτων τερματικών 250Α για αυτοκίνητα.

Ε: Πόσος χρόνος διαρκεί η έναρξη λειτουργίας;

Α: Συνήθως 3-5 ημέρες επιτόπου, συμπεριλαμβανομένων των ελέγχων προστασίας της εταιρείας κοινής ωφέλειας, με την προϋπόθεση ότι έχουν ολοκληρωθεί οι εργασίες πολιτικού έργου.

Ε: Απαιτείται ξεχωριστή υπηρεσία για βοηθητικούς σταθμούς;

Α: Συνιστούμε μια μικρή βοηθητική τροφοδοσία για φωτισμό και χειριστήρια, αλλά το ίδιο το ντουλάπι αναλαμβάνει την κύρια υπηρεσία 480V.

Ε: Ποιες συχνότητες δικτύου λειτουργούν;

A: AC480V ±10% στα 50Hz και στα 60Hz, καλύπτοντας τις περισσότερες αγορές που χρησιμοποιούν την κατηγορία 480V.

Ε: Ποιος είναι ο χρόνος παράδοσης;

Α: 15-20 εργάσιμες ημέρες μετά την έκδοση της έγκρισης, με τον μετασχηματιστή και τις βοηθητικές εργασίες να λειτουργούν παράλληλα στο πλάι σας.
