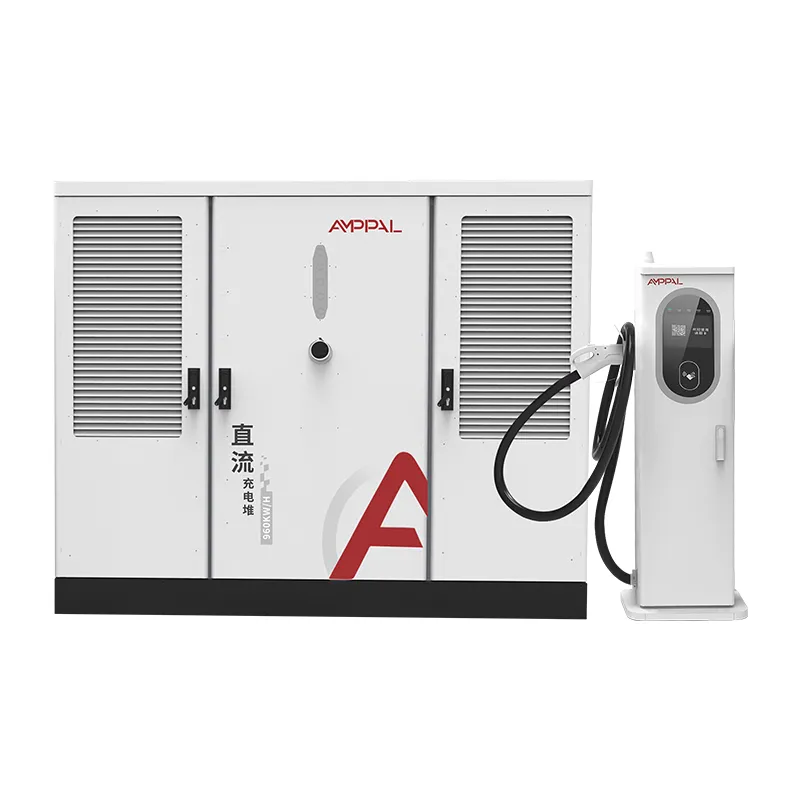

Σύστημα φόρτισης DC EV υψηλής ισχύος 800 kW για εμπορικούς κόμβους φόρτισης

Τι καλύπτουν πραγματικά τα πιστοποιητικά UL

Η Βόρεια Αμερική δεν δέχεται το σήμα CE ως απόδειξη ότι ένας φορτιστής είναι ασφαλής στην εγκατάσταση. Δέχεται μια καταχώριση και για εξοπλισμό ταχείας φόρτισης DC αυτή η καταχώριση είναι UL.

Αυτό το σύστημα διαχωρισμένου τύπου 800 kW φέρει το UL 2202-2022, το πρότυπο για τον εξοπλισμό του συστήματος φόρτισης EV, και το UL 2231-2, το πρότυπο για το σύστημα προστασίας προσωπικού που προστατεύει τον χειριστή από ηλεκτροπληξία. Και τα δύο είναι τυπωμένα στην πινακίδα, και τα δύο επιβιώνουν της αρχής που έχει τη δικαιοδοσία της επιθεώρησης.

Αυτή η σελίδα εξηγεί τα δύο πρότυπα, τη σχεδίαση εισόδου 480 V της Βόρειας Αμερικής και τα σημεία συμμόρφωσης που κρατούν τα έργα εκτός εκ νέου επεξεργασίας.

Θα πρέπει να είμαστε άμεσοι σχετικά με το τι δεν είναι αυτή η σελίδα: δεν είναι νομικές συμβουλές και οι τοπικοί κωδικοί διαφέρουν ανάλογα με την πολιτεία και την κομητεία. Αυτό που είναι, είναι η πρακτική εικόνα του τρόπου με τον οποίο ένα καταχωρημένο σύστημα 800 kW ξεπερνά τα εμπόδια που βλέπουμε πιο συχνά σε έργα των ΗΠΑ και του Καναδά.

Πρόσβαση στην αγορά της Βόρειας Αμερικής: UL vs CE

Η διαφορά μεταξύ ενός σήματος CE και μιας καταχώρισης UL δεν είναι γραφική εργασία. Είναι αν ο εξοπλισμός μπορεί να εγκατασταθεί και να ασφαλιστεί νόμιμα.

Το CE είναι μια αυτοδήλωση από τον κατασκευαστή. Η UL είναι μια καταχώριση τρίτου μέρους που υποστηρίζεται από επιθεωρήσεις εργοστασίων και επακόλουθους ελέγχους.

Οι περισσότερες δικαιοδοσίες, επιχειρήσεις κοινής ωφέλειας και ασφαλιστές των ΗΠΑ απαιτούν μια εθνικά αναγνωρισμένη λίστα εργαστηρίων δοκιμών, την οποία η CE από μόνη της δεν παρέχει.

Το UL 2202-2022 καλύπτει τον εξοπλισμό του συστήματος φόρτισης στο σύνολό του: περίβλημα, καλωδίωση, κυκλώματα εισόδου και κυκλώματα εξόδου.

Το UL 2231-2 καλύπτει το σύστημα προστασίας προσωπικού, την αλυσίδα ασφαλείας μεταξύ του συνδετήρα και της εξόδου DC.

Και με τις δύο καταχωρίσεις, το σύστημα 800 kW είναι έτοιμο για άδεια χωρίς προσαρμοσμένη τεχνική αξιολόγηση στις περισσότερες πολιτείες.

Για τον Καναδά, ο ίδιος εξοπλισμός μπορεί να αξιολογηθεί έναντι των ομολόγων CSA. Τα αρχεία UL μας υποστηρίζουν αυτή τη διαδρομή.

Τεχνικές Προδιαγραφές

Ιστοσελίδες ΗΠΑ και Καναδά Κατασκευασμένοι για 800 kW

Διακρατικοί σταθμοί διαδρόμου όπου υπάρχει ήδη τριφασική υπηρεσία 480 V και 800 kW είναι η συμβατική ισχύς.

Στάση φορτηγών και χώροι ανάπαυσης που υποβάλλουν προσφορές για προγράμματα NEVI ή κρατικά χρηματοδοτούμενα που απαιτούν αναγραφόμενο εξοπλισμό.

Τα ναυπηγεία επιχειρήσεων και στόλου αντικαθιστούν την υποδομή ντίζελ με φόρτιση DC υψηλής ισχύος.

Χώροι αγορών και διασκέδασης με μεγάλους χώρους στάθμευσης και έναν μοναδικό μετασχηματιστή.

Πιλοτικά έργα κοινής ωφέλειας που επιδεικνύουν φόρτιση υψηλής ισχύος στο δίκτυο διανομής.

Δομές στάθμευσης αεροδρομίων και συγκοινωνιών όπου μια ενιαία υπηρεσία 480 V τροφοδοτεί πολλαπλές ζώνες φόρτισης.

Από Είσοδος Υπηρεσίας 480V στην Έξοδο CCS1

Το περίβλημα έχει σχεδιαστεί σύμφωνα με το εμπορικό πρότυπο της Βόρειας Αμερικής: AC480V ±10% σε τριφασική είσοδο 50/60Hz. Δεν απαιτείται μετασχηματιστής ανόδου μεταξύ μιας τυπικής υπηρεσίας 480V και του ερμαρίου. το στάδιο ανορθωτή μετατρέπεται απευθείας σε δίαυλο 300-1000 VDC.

Η διόρθωση του συντελεστή ισχύος διατηρεί την είσοδο στο ≥0,99, γεγονός που διατηρεί καθαρή τη μέτρηση της ζήτησης και αποφεύγει τις κυρώσεις σε εμπορικά τιμολόγια που χρεώνουν την άεργο ισχύ.

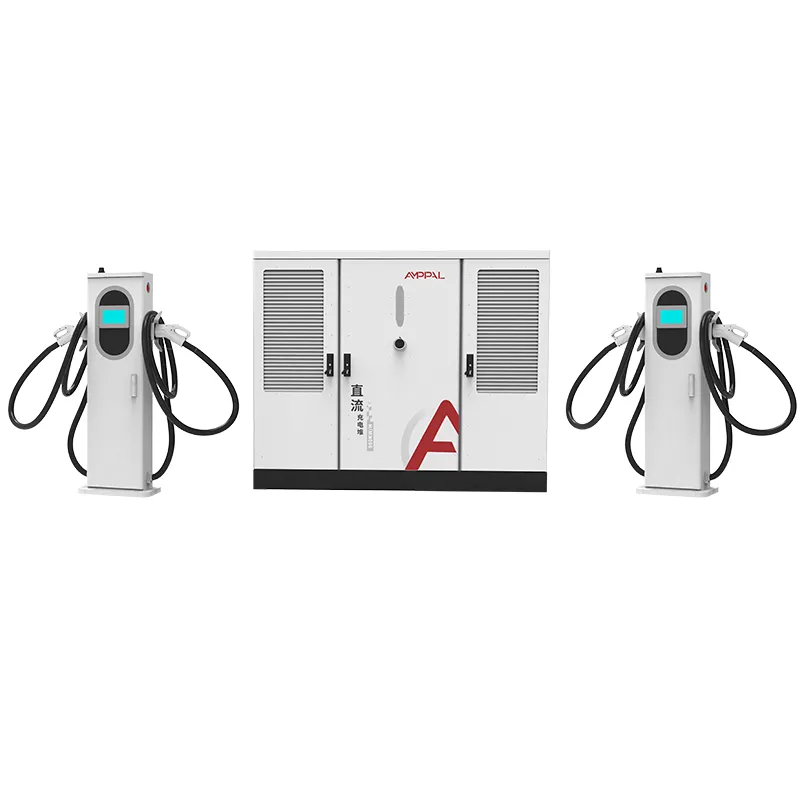

Η πισίνα 800 kW τροφοδοτεί 2 έως 16 τερματικά. Κάθε τερματικό διαπραγματεύεται το ρεύμα του με τον ελεγκτή, έτσι ένα υγρόψυκτο στάβλο 600A και ένα στάβλο αερόψυκτο 250Α συνυπάρχουν στο ίδιο περίβλημα και οι σύνδεσμοι εξόδου ακολουθούν την αγορά: CCS1 για τη Βόρεια Αμερική, με διαθέσιμο NACS.

Ο χειρισμός των σφαλμάτων γείωσης και της προστασίας προσωπικού γίνεται μέσα στο ερμάριο σύμφωνα με το UL 2231-2 και ο σταθμός συνδέεται με τα backends OCPP 1.6 ή 2.0 για διαχείριση φορτίου και τηλεχειρισμό.

Η διαχείριση της θερμότητας γίνεται από το σύστημα ψύξης του ντουλαπιού, έτσι ώστε η βαθμολογία θορύβου ≤65dB να διατηρείται ακόμη και σε πλήρη ισχύ. Αυτό έχει σημασία σε εμπορικά οικόπεδα όπου η γραμμή ιδιοκτησίας ενός γείτονα βρίσκεται κοντά στο μαξιλάρι εξοπλισμού.

Σήμανση UL, NEC 625 και AHJ Acceptance

Η άδεια είναι όπου ο αναγραφόμενος εξοπλισμός πληρώνει για τον εαυτό του. Τρία έγγραφα έχουν σημασία κατά τον χρόνο επιθεώρησης και τα παρέχουμε όλα.

Το σήμα UL στην πινακίδα, που ταιριάζει με τον αριθμό μοντέλου στο αρχείο καταχώρισής μας, είναι αυτό που φωτογραφίζει ο επιθεωρητής.

Το άρθρο 625 της NEC καλύπτει την εγκατάσταση εξοπλισμού φόρτισης EV. Το εγχειρίδιο εγκατάστασης μας αντιστοιχίζει το ερμάριο στις απαιτήσεις του τροφοδότη, υπερέντασης και μέσων αποσύνδεσης.

Το NFPA 70 είναι ο ίδιος ο κώδικας και το άρθρο 625 βρίσκεται μέσα του. Η ανασκόπηση του AHJ εστιάζει στη γείωση, τη συγκόλληση και την αποσύνδεση εντός οπτικού πεδίου.

Παρέχουμε τις αναφορές δοκιμών UL και το πιστοποιητικό συμμόρφωσης για τις συγκεκριμένες σειρές που αποστέλλονται.

Η τεκμηρίωση της πλευράς εισόδου περιλαμβάνει το διάγραμμα καλωδίωσης 480V και τα προγράμματα ροπής για τη σύνδεση σέρβις.

Για τα χρηματοδοτούμενα έργα, η τεκμηρίωση UL ταιριάζει με τις λίστες εξοπλισμού που απαιτούν από τους πλειοδότες το NEVI και τα κρατικά προγράμματα.

Διαδικασία Παραγωγής για Μονάδες Εισηγμένες στο UL

Βήμα 1. Τα περιβλήματα τρυπούνται και κόβονται με λέιζερ από χαλύβδινα πηνία και στη συνέχεια συγκολλούνται με ρομπότ σε γραμμές FANUC.

Βήμα 2. Πιέστε τα φρένα TRUMPF από τα πάνελ. ακολουθούν επίστρωση σε σκόνη και σκλήρυνση.

Βήμα 3. Η διανομή εναλλασσόμενου ρεύματος είναι καλωδιωμένη στη γραμμή AC με εξαρτήματα που αναγνωρίζονται από το UL και τερματισμούς ελεγχόμενης ροπής.

Βήμα 4. Οι μονάδες ανορθωτή και η πλακέτα προστασίας προσωπικού τοποθετούνται στη γραμμή DC.

Βήμα 5. Κάθε ντουλάπι ελέγχεται ως προς το φορτίο στα 800 kW με καταγεγραμμένους ελέγχους συντελεστή ισχύος, κυματισμού και προστασίας.

Βήμα 6. Μια καύση 48 ωρών ενεργοποιεί τη μονάδα. τα αρχεία καταγραφής δεσμεύονται στον σειριακό αριθμό.

Βήμα 7. Δείγματα επιθεώρησης παρακολούθησης UL λαμβάνονται από την παραγωγή σύμφωνα με το πρόγραμμα καταχώρισης.

Βήμα 8. Τελική επιθεώρηση και τοποθέτηση κιβωτίων. το εργοστάσιο απέστειλε πάνω από ένα εκατομμύριο μονάδες σωρευτικά μέχρι το 2024.

Είναι αυτός ο φορτιστής κατάλληλος για το χρονοδιάγραμμα του έργου σας;

Επιλέξτε το σύστημα UL-listed 800 kW όταν το έργο σας βρίσκεται στις Ηνωμένες Πολιτείες ή τον Καναδά, όταν ένας χρηματοδότης ή μια κοινή υπηρεσία απαιτεί αναγραφόμενο εξοπλισμό ή όταν το AHJ σας δεν δέχεται υλικό μόνο CE. Είναι επίσης η σωστή επιλογή όταν θέλετε ένα μοντέλο που καλύπτει ανάπτυξη από 2 έως 16 όπλα.

Μην το επιλέξετε για μια γωνιά λιανικής πώλησης 2 όπλων σε μια αγορά χωρίς επιβολή UL. η καταχώριση έχει ένα κόστος και μια μονάδα μόνο CE θα κάνει τη δουλειά εκεί.

Ελέγξτε την ικανότητα σέρβις σας πριν παραγγείλετε: το ντουλάπι χρειάζεται πραγματικά 800 kW στην υπηρεσία 480 V, καθώς και χώρο για εισροή και μέτρηση. Στέλνουμε μια λίστα ελέγχου δεδομένων τοποθεσίας με την προσφορά και οι μηχανικοί μας την εξετάζουν προτού δεσμευτείτε.

Οι χρόνοι παράδοσης διαφέρουν επίσης από τις αγορές μόνο CE: οι παραγωγές που περιλαμβάνονται στη λίστα UL ακολουθούν το ίδιο χρονοδιάγραμμα 15-20 εργάσιμων ημερών, αλλά ορισμένα έργα στις ΗΠΑ χρειάζονται έγκαιρα τα έγγραφα καταχώρισης για αιτήσεις χρηματοδότησης. Ζητήστε το πακέτο τεκμηρίωσης όταν ζητάτε τιμολόγηση, όχι αφού κερδίσετε την προσφορά.

Και αν το έργο σας είναι καθαρά κερδοσκοπικό, χωρίς τοποθεσία, χωρίς συμφωνία κοινής ωφέλειας και χωρίς διαδρομή άδειας ακόμη, περιμένετε πριν παραγγείλετε. Ο εξοπλισμός διατηρεί? ο χώρος στάθμευσης μπορεί να μην.

Γιατί το AMPPAL για εξοπλισμό φόρτισης που αναφέρεται στην UL

Τα UL 2202-2022 και UL 2231-2 παρατίθενται, με τους ελέγχους παρακολούθησης του εργοστασίου ήδη σε ισχύ.

Παράδοση 15-20 εργάσιμων ημερών μετά την έγκριση τραβήγματος. MOQ από ένα δοχείο.

OEM/ODM: Επωνυμία Βόρειας Αμερικής, σετ υποδοχών NACS ή CCS1 και προσαρμοσμένα μήκη καλωδίων.

Πακέτο τεκμηρίωσης για μεσίτες και AHJ: αναφορές UL, πιστοποιητικά προέλευσης και διαγράμματα καλωδίωσης.

Ένας κατασκευαστής με έδρα τη Yueqing που ιδρύθηκε το 2014, εξάγει σε 40+ χώρες, συμπεριλαμβανομένων των ΗΠΑ και του Καναδά.

Παλετοποίηση, ανύψωση και παράδοση

Το ερμάριο αποστέλλεται σε κιβώτιο με χαλύβδινο πλαίσιο σε περίπου 2300 x 1900 x 1150 mm με τέσσερα σημεία ανύψωσης. οι ακροδέκτες είναι παλετοποιημένοι με καλώδια κουλουριασμένα και προστατευμένους συνδέσμους. Ένα δοχείο με ύψος 40 ποδιών χωράει στο ντουλάπι συν έως και οκτώ ακροδέκτες.

Οι όροι παράδοσης είναι FOB Ningbo ή CIF σε λιμάνι των ΗΠΑ ή του Καναδά. Τα έγγραφα, το τιμολόγιο, η λίστα συσκευασίας, η φορτωτική, οι εκθέσεις δοκιμών UL και το πιστοποιητικό προέλευσης εκδίδονται εντός 3 εργάσιμων ημερών από τη φόρτωση.

Το κιβώτιο περιλαμβάνει ένα διάγραμμα εξάρτισης για το ντουλάπι ύψους 2200 mm και ο οδηγός θέσης σε λειτουργία καλύπτει τις επιλογές περονοφόρου ανυψωτικού και γερανού για την τοποθεσία.

Όροι για το δίκτυο και την εγγύηση

Η τυπική εγγύηση δύο ετών καλύπτει το ερμάριο, τους ακροδέκτες, τις μονάδες ισχύος και τον ελεγκτή προστασίας.

Ανταλλαγή μεταξύ πλοίων σε περίπτωση αποτυχίας της εγγύησης. αποστολή αντικατάστασης εντός 5 εργάσιμων ημερών από το απόθεμά μας.

Απομακρυσμένα διαγνωστικά OCPP και ενημερώσεις υλικολογισμικού που χειρίζονται οι μηχανικοί μας σε όλες τις ζώνες ώρας.

Κιτ ανταλλακτικών για πελάτες της Βόρειας Αμερικής: ασφάλειες, σύνδεσμοι και πίνακες ελέγχου που φυλάσσονται στο ράφι.

Οι ετήσιες συμβουλές συντήρησης περιλαμβάνουν επανέλεγχους ροπής μετά το πρώτο έτος και επιθεώρηση φθοράς του συνδετήρα κάθε 6 μήνες.

Σημειώσεις χρήσης για εγκαταστάσεις στη Βόρεια Αμερική

Λάθος: τροφοδοσία του ντουλαπιού από υπηρεσία 208V. Δεξιά: παρέχετε AC480V ±10% τριφασικό, όπως προϋποθέτει η καταχώριση UL.

Λάθος: παράλειψη των μέσων αποσύνδεσης που βλέπουν τον εξοπλισμό. Δεξιά: εγκαταστήστε την αποσύνδεση σύμφωνα με το NEC 625 και το διάγραμμα καλωδίωσης.

Λάθος: γείωση μόνο μέσω του αγωγού. Δεξιά: χρησιμοποιήστε έναν αποκλειστικό αγωγό γείωσης εξοπλισμού σύμφωνα με το εγχειρίδιο εγκατάστασης.

Λάθος: υποθέτοντας ότι η καταχώριση UL καλύπτει ένα μη καταχωρισμένο τερματικό τρίτου κατασκευαστή. Δεξιά: χρησιμοποιήστε τα τερματικά που παρέχονται με το αναγραφόμενο σύστημα.

Λάθος: παράλειψη της διαδρομής AHJ πριν ενεργοποιήσετε. Δεξιά: προσκαλέστε τον επιθεωρητή με το αρχείο UL και τις αναφορές δοκιμών στα χέρια σας.

Σχόλια χειριστή για εγκαταστάσεις που αναφέρονται στο UL

Ένα δίκτυο φόρτισης στην Καλιφόρνια των Ηνωμένων Πολιτειών ανέθεσε σε λειτουργία δύο ντουλάπια 800 kW σε μια τοποθεσία του διαδρόμου και πέρασε την επιθεώρηση κατά την πρώτη επίσκεψη. Το μόνο παράπονο του διαχειριστή του έργου: το κιβώτιο έφτασε δύο ημέρες αργότερα από την προσφορά μεταφοράς φορτηγών, γεγονός που ώθησε τη θέση σε λειτουργία σε ένα Σαββατοκύριακο.

Ένας εργολάβος κοινής ωφέλειας στο Οντάριο του Καναδά χρησιμοποίησε τα διαγράμματα καλωδίωσης 480V για να προ-προσφέρει τις ηλεκτρολογικές εργασίες. Τα σχόλιά του ήταν ότι το χρονοδιάγραμμα ροπής του έσωσε μια κλήση επανεργασίας, αν και ευχόταν το καλώδιο του ακροδέκτη να ήταν 0,5 m μεγαλύτερο για τη διάταξη του στάβλου του.

Ένας χειριστής στόλου στο Οχάιο των Ηνωμένων Πολιτειών διαθέτει 10 όπλα ανά ντουλάπι για το ναυπηγείο φορτηγών του. Έπειτα από εννέα μήνες, χρειάστηκε αντικατάσταση του μάνταλου σύνδεσης ενός τερματικού. το ανταλλακτικό cross-ship έφτασε σε τέσσερις ημέρες και ο υπόλοιπος σταθμός δεν σταμάτησε ποτέ να φορτίζει.

FAQ: Πιστοποίηση και εγκατάσταση

Ε: Είναι ο πίνακας UL 800 kW στη λίστα ή μόλις δοκιμάστηκε;

Α: Εισηγμένη, σύμφωνα με το UL 2202-2022 και το UL 2231-2, με συνεχείς ελέγχους στο εργοστάσιο.

Ε: Γιατί το CE δεν λειτουργεί για τις Ηνωμένες Πολιτείες;

Α: Η άδεια και η ασφάλιση των ΗΠΑ απαιτούν γενικά μια εθνικά αναγνωρισμένη λίστα εργαστηρίων δοκιμών. Το CE είναι αυτο-δήλωση κατασκευαστή.

Ε: Τι τάση εισόδου χρειάζεται το σύστημα;

A: AC480V ±10% στα 50/60Hz, η τυπική εμπορική υπηρεσία της Βόρειας Αμερικής.

Ε: Το NEC 625 απαιτεί κάτι ιδιαίτερο στην τοποθεσία;

Α: Σωστό μέγεθος τροφοδότη, προστασία από υπερένταση και μέσο αποσύνδεσης σε οπτική επαφή. το εγχειρίδιο μας χαρτογραφεί κάθε απαίτηση.

Ε: Μπορούν τα τερματικά να είναι CCS1 και NACS στο ίδιο ερμάριο;

Α: Ναι, τα σετ συνδετήρων εκχωρούνται ανά τερματικό κατά την παραγγελία.

Ε: Χρειάζεται μετασχηματιστής πριν από το ντουλάπι;

Α: Μόνο εάν η υπηρεσία σας είναι μέσης τάσης. από μια υπηρεσία 480V το ντουλάπι συνδέεται απευθείας.

Ε: Πόσα όπλα μπορεί να λειτουργήσει το σύστημα των 800 kW;

Α: Από 2 έως 16, ανάμειξη αερόψυκτων ακροδεκτών 250Α και υγρόψυκτων ακροδεκτών 600Α.

Ε: Ποια έγγραφα θα χρειαστούν ο μεσίτης μου και η AHJ;

Α: Εκθέσεις δοκιμών UL, πιστοποιητικό προέλευσης, λίστα συσκευασίας και το διάγραμμα καλωδίωσης, όλα περιλαμβάνονται στην αποστολή.
