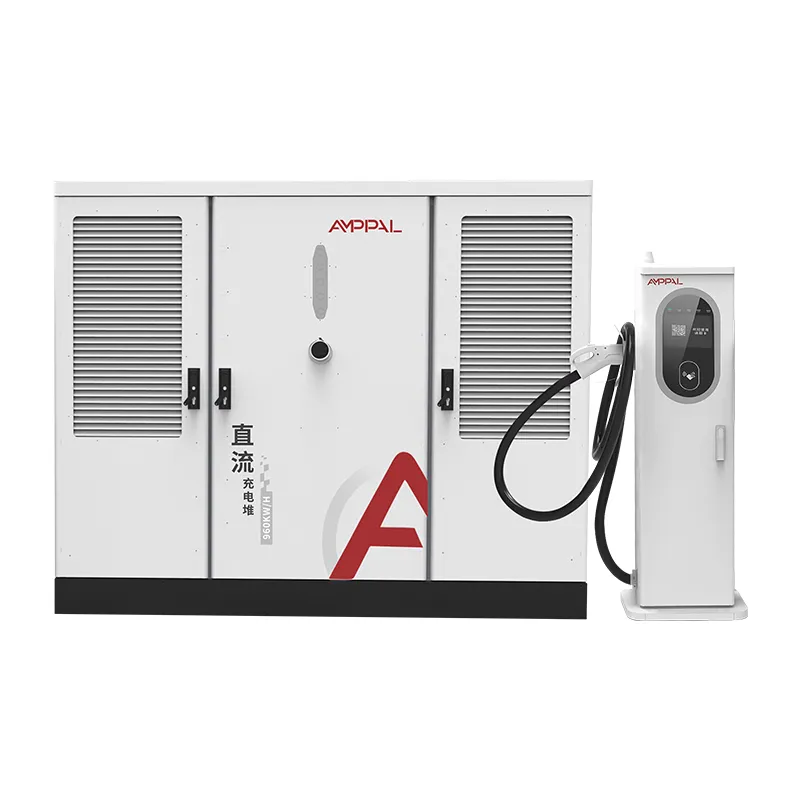

Εξαιρετικά γρήγορος φορτιστής EV χωριστού τύπου 720 kW για στόλους EV βαρέως τύπου

Κλιμάκωση από 2 σε 16 όπλα σε ένα ντουλάπι

Ένας ιστότοπος χρέωσης είναι ένα στοίχημα σε έναν αριθμό που κανείς δεν γνωρίζει: πόσα αυτοκίνητα θα εμφανιστούν το τρίτο έτος. Η σειρά AF-DC-720-Series είναι κατασκευασμένη για να χάνει αυτό το στοίχημα με χάρη.

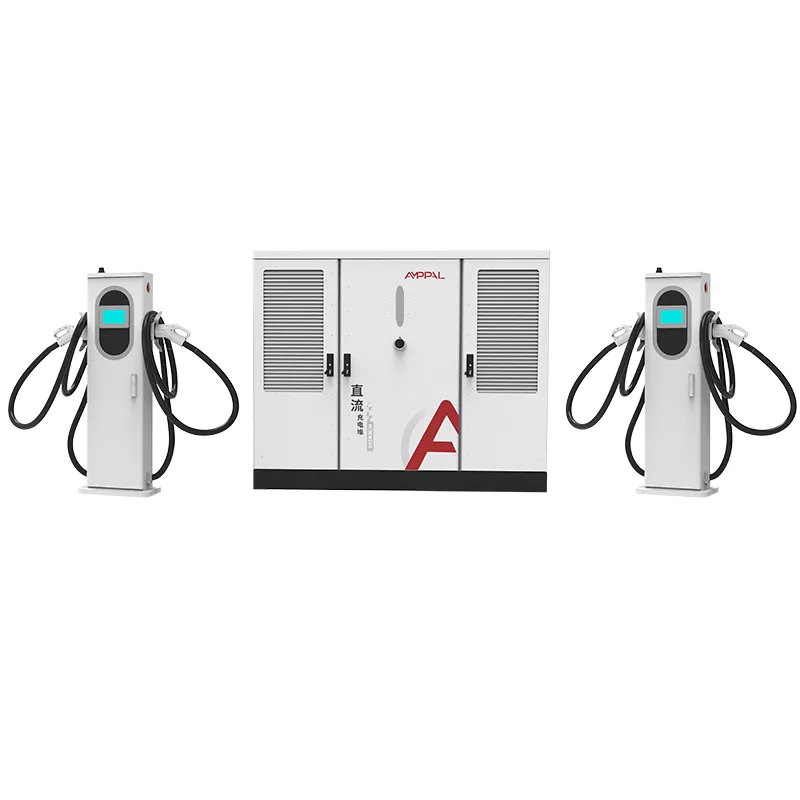

Το ερμάριο είναι σταθερό στα 720 kW, αλλά το πλήθος εξόδων είναι ένα καντράν, όχι μια απόφαση. Δύο τερματικά ή δεκαέξι, βιδώνονται στο ίδιο ερμάριο, μοιράζονται το ίδιο power pool και αναφέρονται στο ίδιο backend OCPP. Ξεκινάς από μικρή όπου η κίνηση είναι αβέβαιη και επεκτείνεσαι εκεί που είναι αποδεδειγμένο.

Αυτή η σελίδα περιγράφει τη διαδρομή επέκτασης, τη συμπεριφορά της ουράς σε διαφορετικές μετρήσεις όπλων και τον ρυθμό σταδιακής επένδυσης που λειτουργεί για πραγματικούς προϋπολογισμούς σταθμών.

Το μοτίβο που βλέπουμε σε 40+ χώρες εξαγωγής είναι συνεπές: οι φορείς εκμετάλλευσης που σταδιακά στα τερματικά τους κερδίζουν τους φορείς εκμετάλλευσης που μαντεύουν το τελικό μέγεθος την πρώτη ημέρα.

Γιατί το Gun Count καθορίζει την εμπειρία του πελάτη

Η μέγιστη ισχύς πουλά το έργο. Η καταμέτρηση όπλων αποφασίζει εάν οι οδηγοί θα επιστρέψουν. Η μεταξύ τους σχέση αξίζει μια πιο προσεκτική ματιά.

Περισσότερα όπλα σημαίνουν μικρότερη αναμονή ακόμα και όταν η πισίνα των 720 kW είναι αμετάβλητη, επειδή η ισχύς ανά συνεδρία πέφτει πριν απομακρυνθεί ο οδηγός.

Μια τοποθεσία 16 όπλων με 720 kW δίνει σε κάθε ενεργή συνεδρία περίπου 45 kW κατά μέσο όρο, αρκετά για μια αργή αλλά πλήρη φόρτιση. μια τοποθεσία 4 όπλων δίνει 180 kW ανά αυτοκίνητο.

Τα μαθηματικά στην ουρά είναι απλά: με 16 όπλα και μια μέση συνεδρία 15 λεπτών, ο ιστότοπος καθαρίζει περίπου 60 οχήματα την ώρα σε πλήρη χρήση.

Οι γρήγορες και οι αργές θέσεις μπορούν να συνυπάρχουν: εκχωρήστε υγρόψυκτους ακροδέκτες 600Α σε φορτηγά και αερόψυκτους 250Α σε αυτοκίνητα στο ίδιο ερμάριο.

Οι τερματικοί σταθμοί μπορούν να τοποθετηθούν σε παρτίδες, επομένως το ίδιο ντουλάπι εξυπηρετεί 4 όπλα αυτό το τρίμηνο και 8 το επόμενο τρίμηνο χωρίς δεύτερη αίθουσα ισχύος.

Ο απομακρυσμένος έλεγχος OCPP σάς επιτρέπει να περιορίζετε την ισχύ του όπλου κατά τις ώρες αιχμής του δικτύου και να το σηκώνετε τη νύχτα, κάτι που αλλάζει την εμπειρία χωρίς αλλαγή υλικού.

Τεχνικές Προδιαγραφές

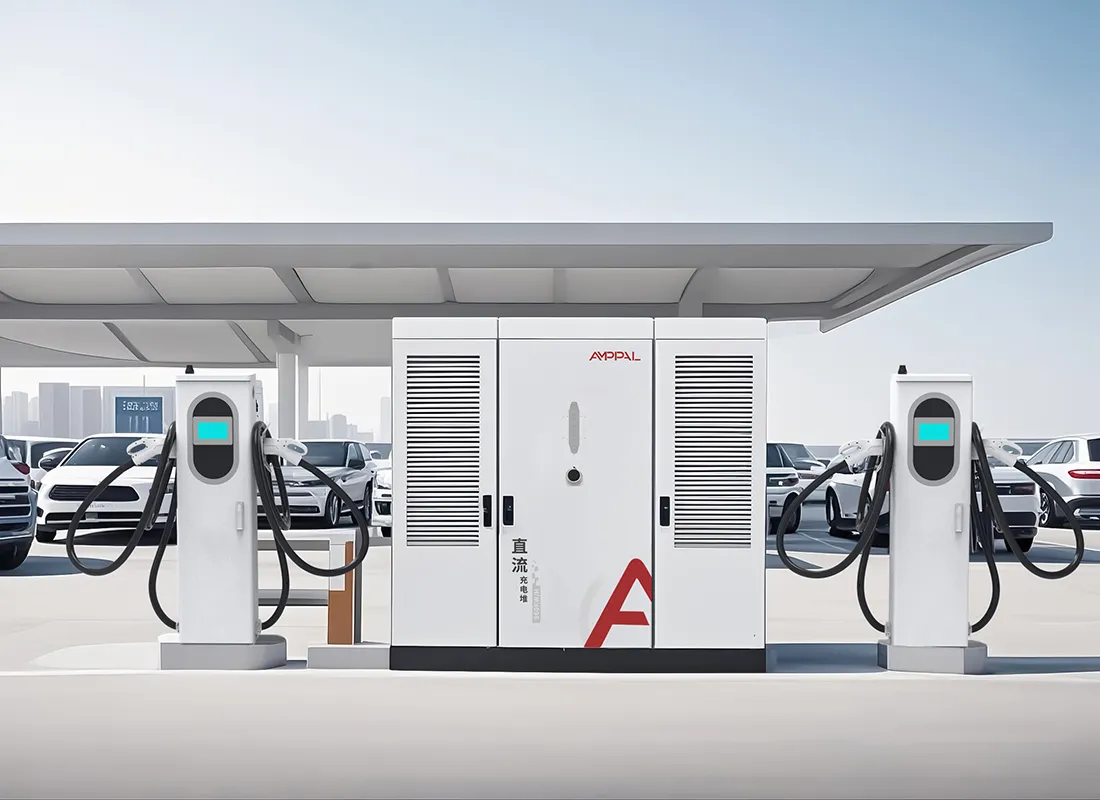

Σενάρια Σχεδιασμού Σταθμών 720 kW

Οι τοποθεσίες των αυτοκινητόδρομων του Greenfield ανοίγουν με 4 όπλα και προσθέτουν 4 ακόμη κάθε έξι μήνες καθώς ωριμάζει η κίνηση.

Αστικοί κόμβοι όπου ο ιδιοκτήτης παραχωρεί τώρα χώρο για το ντουλάπι και τερματικές θέσεις καθώς εγγράφονται οι ενοικιαστές.

Υβρίδια Depot-plus-public: 2 βαρέως τύπου υγρόψυκτες θέσεις για το στόλο, 6 αερόψυκτες θέσεις για το κοινό, όλα σε ένα ντουλάπι.

Προσωρινή φόρτιση ή φόρτιση συμβάντων όπου έχει εγκατασταθεί μια διαμόρφωση 16 τερματικών για μια σεζόν και εν μέρει αφαιρείται μετά.

Διαγωνισμοί πολλαπλών σταδίων όπου η κοινή επιχείρηση εγκρίνει 720 kW χωρητικότητας μία φορά και ο χειριστής θέτει σε φάση το υλικό.

Λογική κοινής χρήσης ενέργειας σε 2 έως 16 πρίζες

Ο ελεγκτής αντιμετωπίζει τα 720 kW ως μία πισίνα και κάθε τερματικό ως βρύση. Όταν ξεκινά μια συνεδρία, το pool ελέγχει το αίτημά του σε σχέση με αυτό που είναι δωρεάν και παρέχει ισχύ. οι συνεδρίες που ήδη εκτελούνται δεν διακόπτονται, απλώς βλέπουν την πισίνα να συρρικνώνεται γύρω τους.

Σε 16 ενεργές συνεδρίες, κάθε αυτοκίνητο παίρνει περίπου 45 kW, κάτι που εξακολουθεί να κινεί ένα μέσο EV από 20% σε 80% σε περίπου μία ώρα. Σε 4 ενεργές συνεδρίες, κάθε αυτοκίνητο μπορεί να τραβήξει έως και 180 kW και ένα μόνο όχημα μπορεί να πάρει τα πλήρη 720 kW αν δεν φορτίζει τίποτα άλλο.

Η ρύθμιση προτεραιότητας στο OCPP επιτρέπει σε έναν χειριστή να προστατεύει τις θέσεις του στόλου: μια αποθήκη μπορεί να καλύψει τα δημόσια τερματικά στα 30 kW ενώ εγγυάται 600Α για τα δικά της φορτηγά. Όλα αυτά είναι διαμόρφωση, όχι μηχανική.

Τα αιτήματα τάσης έχουν επίσης σημασία. Το εύρος εξόδου 300-1000 VDC καλύπτει τα αυτοκίνητα κατηγορίας 400 V και τα φορτηγά κατηγορίας 800 V στο ίδιο λεωφορείο, έτσι ώστε κανένα όπλο να μην κολλάει από την αρχιτεκτονική.

Δοκιμή Συμμόρφωσης και Διασφάλιση Ποιότητας

Η ευελιξία επέκτασης δεν σημαίνει τίποτα εάν η πιστοποίηση δεν καλύπτει τη διαμόρφωση που αποστέλλετε, επομένως κάθε συνδυασμός δοκιμάζεται ως σύστημα.

Η λίστα UL 2202-2022 και UL 2231-2 ισχύει για το ντουλάπι με 2 έως 16 εξόδους, όχι απλώς μια διαμόρφωση αναφοράς.

Η δοκιμή περιβλήματος IP54 καλύπτει ερμάριο και τερματικά. Τα δείγματα ελέγχονται με πίδακα νερού και σκόνης σύμφωνα με το πρόγραμμα καταχώρισης.

Ο συντελεστής ισχύος μετράται σε πλήρες φορτίο σε κάθε ντουλάπι και πρέπει να είναι ≥0,99 πριν από την απελευθέρωση.

Μια καύση 48 ωρών εκτελεί κάθε μονάδα σε κύκλους μερικού φορτίου, πλήρους φόρτωσης και χωρίς φορτίο, με δεδομένα που καταγράφονται ανά σειριακό αριθμό.

Οι εργοστασιακές πύλες ποιότητας περιλαμβάνουν ελέγχους ροπής, ελέγχους δρομολόγησης καλωδίων και μια τελική δοκιμή εισαγωγής συνδετήρα σε κάθε πιστόλι.

Μέσα στο εργοστάσιό μας: Συγκόλληση ρομπότ στην τελική δοκιμή

Βήμα 1. Η διάτρηση με CNC και η κοπή με λέιζερ διαμορφώνουν τα περιβλήματα από επικαλυμμένα χαλύβδινα πηνία.

Βήμα 2. Τα ρομπότ συγκόλλησης FANUC συναρμολογούν πλαίσια. Τα φρένα TRUMPF διπλώνουν τα εξωτερικά πάνελ.

Βήμα 3. Η επίστρωση σε σκόνη και η σκλήρυνση σε φούρνο δίνουν στο φινίρισμα με βαθμολογία IP54 την ανθεκτικότητά του.

Βήμα 4. Η καλωδίωση AC των διακοπτών και η διανομή γίνεται στη γραμμή AC. Η συναρμολόγηση της μονάδας DC γίνεται ξεχωριστά.

Βήμα 5. Ο ελεγκτής εκχώρησης αναβοσβήνει με τη διαμόρφωση OCPP και μέτρησης τερματικού του πελάτη.

Βήμα 6. Μια πλήρης δοκιμή φορτίου 720 kW επαληθεύει την απόδοση, τον συντελεστή ισχύος και τον κυματισμό εξόδου.

Βήμα 7. Οι μονάδες εκτελούν το burn-in 48 ωρών. Οποιοδήποτε σφάλμα πυροδοτεί εκ νέου εργασία και νέο κύκλο δοκιμών.

Βήμα 8. Τελική επιθεώρηση και τοποθέτηση κιβωτίων. Η ετήσια δυναμικότητα του εργοστασίου υπερβαίνει το ένα εκατομμύριο μονάδες και το 2024 οι παραδόσεις ξεπέρασαν το ένα εκατομμύριο.

Οδηγός μεγεθών: Guns, Power, and Queue Behavior

Ξεκινήστε με την ουρά που θα δεχτείτε. Εάν η αναμονή 10 λεπτών είναι το όριο, ένας σταθμός χρειάζεται περίπου ένα όπλο ανά 12 οχήματα ανά ώρα αιχμής ζήτησης. Αυτός ο εμπειρικός κανόνας βάζει μια πολυσύχναστη πλατεία αυτοκινητόδρομου με 8 έως 16 όπλα και μια μικρή πόλη με 2 έως 4.

Στη συνέχεια, ελέγξτε την ισχύ ανά πιστόλι. Κάτω από περίπου 40 kW κατά μέσο όρο, οι συνεδρίες διαρκούν περισσότερο από μία ώρα και οι οδηγοί φεύγουν. Εάν η πρόβλεψή σας θέτει τη μέση ισχύ κάτω από 40 kW, η απάντηση είναι λιγότερα όπλα, όχι περισσότερα.

Μην αγοράζετε 16 όπλα για μια τοποθεσία με ισχύ 720 kW και ημερήσιο όγκο 20 αυτοκινήτων. Το ντουλάπι το υποστηρίζει, αλλά το μοντέλο ουράς δεν το χρειάζεται και η επένδυση τερματικού παραμένει αδρανής. Ξεκινήστε στα 4, αυξήστε στα 8, παρακολουθήστε τα δεδομένα.

Μια ειλικρινής σημείωση: εάν ο ιστότοπός σας δεν θα ξεπεράσει ποτέ τα 4 όπλα και δεν θα δει ποτέ φορτηγά, μια ενσωματωμένη μονάδα σε χαμηλότερη κατηγορία ισχύος είναι η φθηνότερη απάντηση. Η ευελιξία της διάσπασης αρχιτεκτονικής έχει ένα τίμημα και δεν πρέπει να το πληρώσετε για μια γωνιακή παρτίδα.

Γιατί οι διαχειριστές τοποθεσιών επιλέγουν το AMPPAL για ανάπτυξη

Οι τερματικοί σταθμοί παραγγέλλονται σε παρτίδες σε ένα ερμάριο, επομένως η δεύτερη επέκταση κοστίζει μια τερματική αποστολή και όχι μια νέα ηλεκτρική εγκατάσταση.

Παράδοση 15-20 εργάσιμων ημερών μετά την έγκριση τραβήγματος και MOQ ενός κοντέινερ, που ταιριάζει σταδιακά.

Επωνυμία OEM/ODM, προσαρμοσμένα μήκη καλωδίων και μείγματα συνδέσμων ανά παρτίδα, ώστε κάθε επέκταση να μπορεί να ακολουθεί την αγορά.

UL 2202-2022 και UL 2231-2 που αναφέρονται· CE, CB και TUV για άλλες περιοχές.

Ένας κατασκευαστής που ιδρύθηκε το 2014 με 260+ υπαλλήλους και 40+ χώρες εξαγωγής, συν 200+ σταθμούς που λειτουργούμε μόνοι μας.

Κλουβί, φόρτωση κοντέινερ και έγγραφα

Το ντουλάπι είναι τοποθετημένο σε ένα ξύλινο κουτί με χαλύβδινο πλαίσιο με ωτίδες ανύψωσης. Οι ακροδέκτες είναι παλετοποιημένοι με καλώδια κουλουριασμένα και βύσματα με επένδυση. Τα σχέδια φόρτωσης σχεδιάζονται ανά παραγγελία, έτσι ώστε ένα κοντέινερ με ύψος 40 ποδών να παίρνει το ντουλάπι συν την παρτίδα τερματικού που πραγματικά παραγγείλατε.

Οι όροι είναι FOB Ningbo ή CIF στον προορισμό. Το σετ εγγράφων, το τιμολόγιο, η λίστα συσκευασίας, η φορτωτική και οι αναφορές δοκιμών UL, φεύγει από το γραφείο μας εντός 3 εργάσιμων ημερών από την απόπλου.

Για σταδιακά έργα μπορούμε να χωρίσουμε τις αποστολές, στέλνοντας πρώτα τις παρτίδες του ντουλαπιού και αργότερα τις παρτίδες τερματικού, με ξεχωριστή γραφειοκρατία κάθε φορά.

Υποστήριξη μετά την πώληση και επιτόπια εξυπηρέτηση

Διετής τυπική εγγύηση για το ερμάριο, τα τερματικά, τις μονάδες και τον ελεγκτή.

Ανταλλακτικά τερματικά και μονάδες ισχύος σε απόθεμα. ανταλλαγή μεταξύ πλοίων για αποτυχίες της εγγύησης εντός 5 εργάσιμων ημερών.

Απομακρυσμένα διαγνωστικά OCPP για ρυθμίσεις ουράς, όρια ισχύος και αρχεία καταγραφής σφαλμάτων, χωρίς επίσκεψη τεχνικού.

Οδηγίες έναρξης λειτουργίας για κάθε παρτίδα επέκτασης, συμπεριλαμβανομένης μιας λίστας ελέγχου για την προσθήκη όπλων σε ένα ερμάριο λειτουργίας.

Οι ενημερώσεις υλικολογισμικού και τα πρότυπα διαμόρφωσης κοινοποιούνται σε κάθε πελάτη, έτσι ώστε τα νέα τερματικά να εντάσσονται αυτόματα στο pool.

Σημειώσεις χρήσης για διαμορφώσεις πολλαπλών όπλων

Λάθος: προσθήκη τερματικών πέρα ​​από τις ονομαστικές 16 πρίζες. Δεξιά: σταματήστε στις 16 και παραγγείλετε ένα δεύτερο ντουλάπι όταν το απαιτεί η ουρά.

Λάθος: ρύθμιση κάθε πιστολιού στη μέγιστη ισχύ στο backend OCPP. Δεξιά: διαμορφώστε τα καπάκια ανά τερματικό έτσι ώστε η πισίνα να μην εξαντλείται από ένα στάβλο.

Λάθος: αφήνοντας αχρησιμοποίητα τερματικά με τροφοδοσία το χειμώνα. Δεξιά: χρησιμοποιήστε τη λειτουργία αναμονής ανά πρίζα για να μειώσετε τις απώλειες στο ρελαντί.

Λάθος: ανάμειξη περιοχών 50 Hz και 60 Hz σε έναν κοινόχρηστο τροφοδότη. Δεξιά: επιβεβαιώστε ότι η είσοδος τοποθεσίας ταιριάζει με AC480V ±10% στα 50/60Hz πριν από την εγκατάσταση.

Λάθος: παράβλεψη του τριμηνιαίου φίλτρου σε αερόψυκτους ακροδέκτες καθώς αυξάνεται ο αριθμός των όπλων. Δεξιά: βάλτε τη συντήρηση τερματικού σε ένα χρονοδιάγραμμα που κλιμακώνεται ανάλογα με τον αριθμό των εξόδων.

Τι λένε οι χειριστές σταθμών μετά από έξι μήνες

Ένας χειριστής αυτοκινητοδρόμων στο Τέξας των Ηνωμένων Πολιτειών άνοιξε με 6 όπλα σε ένα ντουλάπι 720 kW και επεκτάθηκε σε 12 μετά από πέντε μήνες. Η έκθεσή του: η δεύτερη παρτίδα τερματικού ήταν online σε δύο ημέρες και το ντουλάπι δεν χρειάστηκε ποτέ να ανοίξει κατά τη διάρκεια της επέκτασης.

Ένας διευθυντής αποθήκης λεωφορείων στο Μπακού του Αζερμπαϊτζάν χρησιμοποιεί 16 όπλα σε ένα ντουλάπι και παραπονιέται μόνο ότι το ταμπλό του OCPP δεν εμφανίζει το ιστορικό συνεδρίας ανά όπλο αρκετά για τις μηνιαίες αναφορές του. Το ίδιο το υλικό έχει καταγράψει 99,2% χρόνο λειτουργίας.

Ένας προγραμματιστής εμπορικού κέντρου στο Ντουμπάι των ΗΑΕ ξεκίνησε με 4 όπλα στα 720 kW και περιγράφει την ουρά ως διαχειρίσιμη, αλλά παραδέχεται ότι υποτίμησε πόσοι οδηγοί θα φόρτιζαν κατά τη διάρκεια της βραδινής αιχμής και σχεδιάζει ένα δεύτερο ντουλάπι αντί να σπρώξει και τα 16 όπλα σε αυτήν την τοποθεσία.

FAQ: Κλιμάκωση του σταθμού σας

Ε: Μπορεί πραγματικά το ερμάριο των 720 kW να ξεκινήσει με 2 πιστόλια;

Α: Ναι, η ελάχιστη παραγγελία είναι 2 τερματικά. περισσότερα προστίθενται αργότερα κατά του ίδιου υπουργικού συμβουλίου.

Ε: Πόσος χρόνος χρειάζεται για να προσθέσετε τερματικά σε έναν σταθμό που λειτουργεί;

Α: Συνήθως μία εργάσιμη ημέρα για τοποθέτηση, καλωδίωση και διαμόρφωση OCPP.

Ε: Τι συμβαίνει με την ισχύ ανά όπλο καθώς ο ιστότοπος γεμίζει;

Α: Η πισίνα χωρίζεται ομοιόμορφα κατόπιν αιτήματος. σε 16 συνεδρίες η καθεμία παίρνει περίπου 45 kW, σε 4 συνεδρίες περίπου 180 kW.

Ε: Χρειάζομαι μεγαλύτερο τροφοδότη αν προσθέσω όπλα αργότερα;

Α: Όχι, η είσοδος 720 kW παραμένει ίδια. αλλάζει μόνο το υλικό της πρίζας.

Ε: Μπορούν τα φορτηγά και τα αυτοκίνητα να μοιράζονται το υπουργικό συμβούλιο;

Α: Ναι, με υγρόψυκτους ακροδέκτες 600Α για φορτηγά και αερόψυκτους 250Α για αυτοκίνητα.

Ε: Είναι τα 16 όπλα το δύσκολο όριο;

Α: Ναι ανά ντουλάπι. πέρα από αυτό, προσθέστε ένα δεύτερο ντουλάπι και διατηρήστε τις τοποθεσίες ξεχωριστές στο OCPP.

Ε: Ποιους συνδέσμους μπορούν να φέρουν οι ακροδέκτες;

A: CCS1, CCS2, GB/T, CHAdeMO και NACS, με δυνατότητα εκχώρησης ανά τερματικό.

Ε: Ποιος είναι ο χρόνος παράδοσης για μια σταδιακή διάθεση;

Α: Κάθε παρτίδα αποστέλλεται 15-20 εργάσιμες ημέρες μετά την έγκριση της κλήρωσής της, επομένως η σταδιακή εφαρμογή δεν σας επιβραδύνει.
