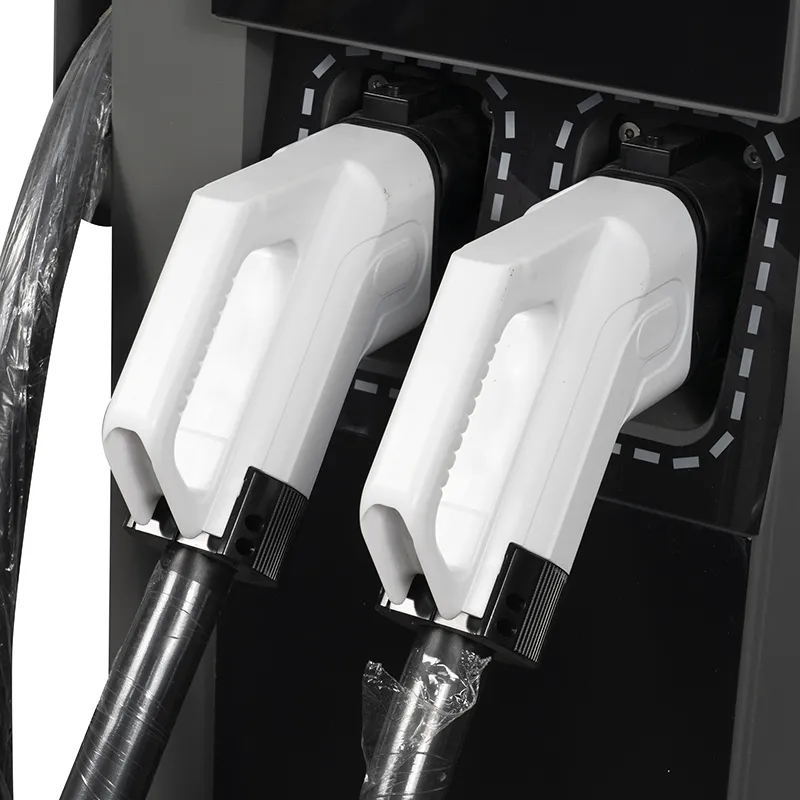

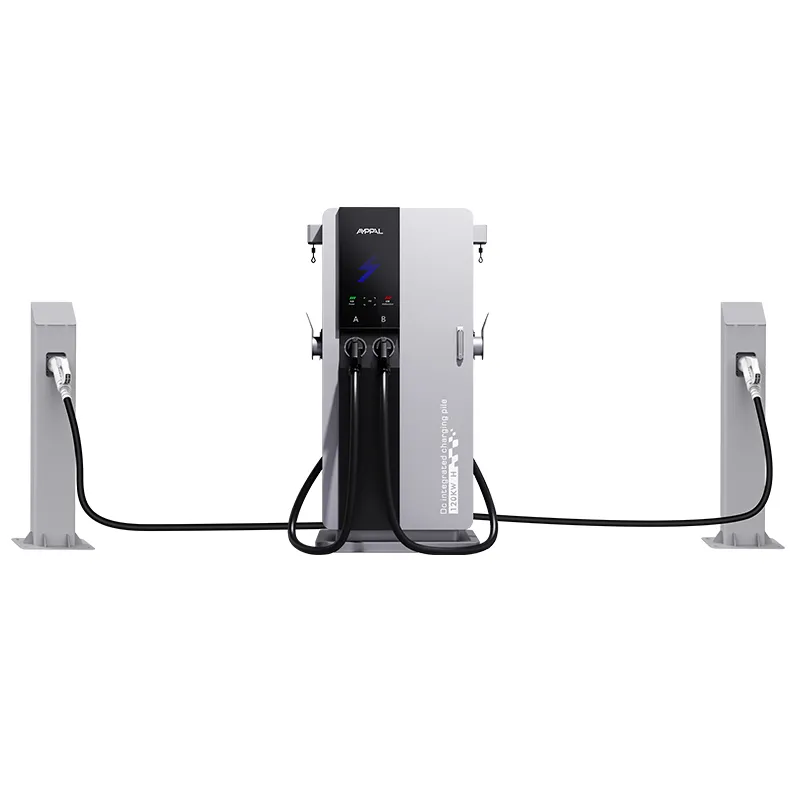

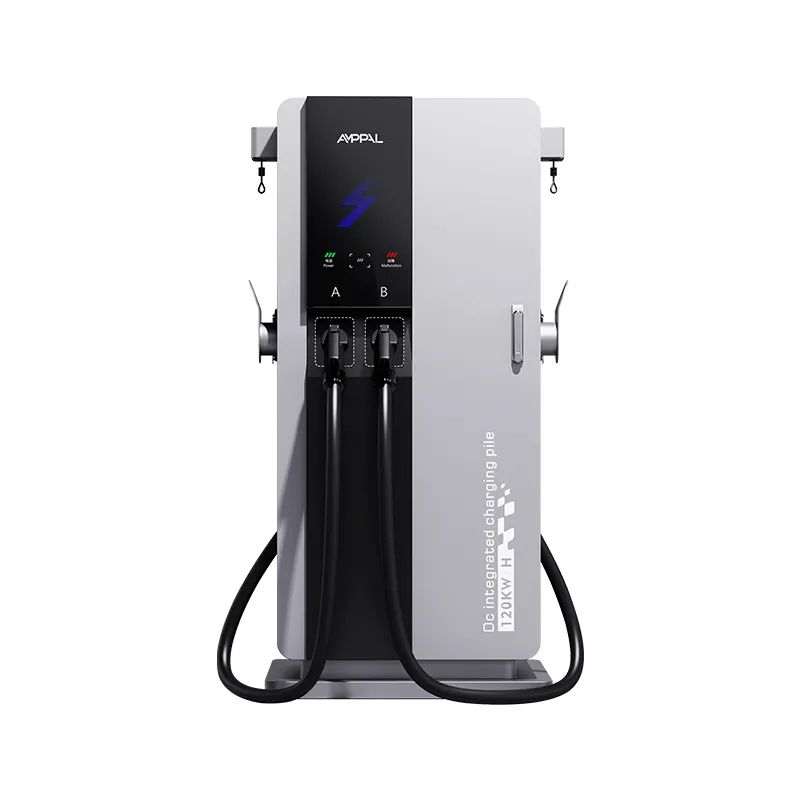

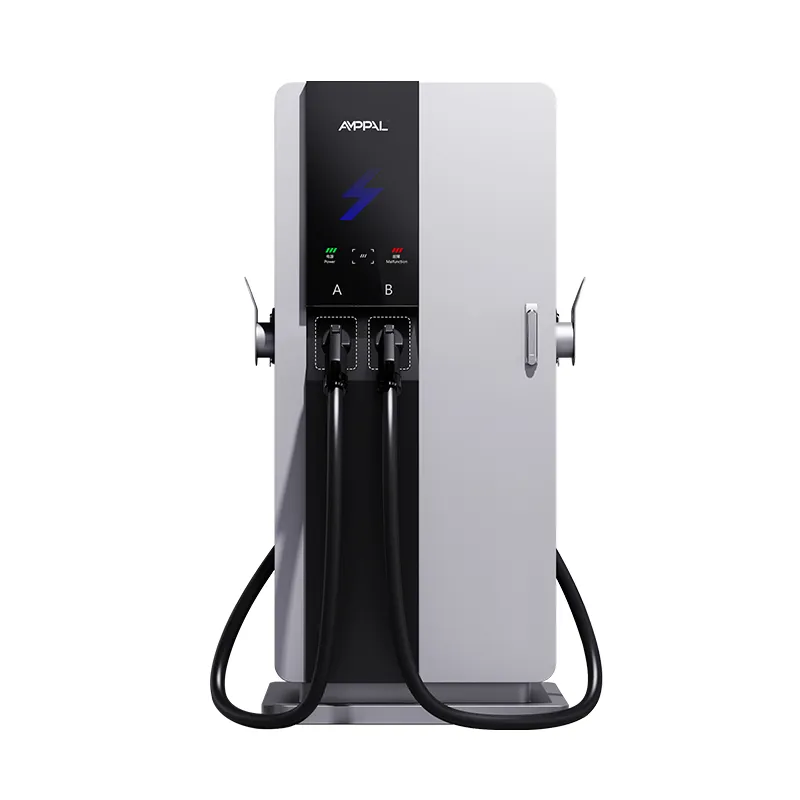

Έξυπνος ενσωματωμένος φορτιστής DC EV 60 kW για φόρτιση στόλου

750 × 550 mm: το Footprint Story πίσω από τον ενσωματωμένο φορτιστή 60 kW

Οι περισσότεροι γρήγοροι φορτιστές είναι σχεδιασμένοι για ανοιχτό έδαφος. αυτό σχεδιάστηκε για τον χώρο που απομένει στην άκρη ενός πάρκινγκ. Το AF-DC-60-Y-B-O-3/4/5-H είναι μια ενσωματωμένη μονάδα DC 60 kW με ύψος 1700 mm σε βάση 750 × 550 mm — περίπου το ένα τρίτο της επιφάνειας δαπέδου ενός συμβατικού ντουλαπιού. Αυτή η διαφορά αποφασίζει εάν ένας ιστότοπος μπορεί να φιλοξενήσει καθόλου γρήγορη φόρτιση, επειδή η γη είναι το στοιχείο γραμμής που κανείς δεν βάζει στον προϋπολογισμό.

Τοποθετείται σε ένα μικρό μαξιλαράκι από οπλισμένο σκυρόδεμα, το οποίο κάνει το πολιτικό έργο μια μέρα εργασίας αντί για ένα έργο μιας εβδομάδας. Η οθόνη αφής 7 ιντσών χειρίζεται το HMI και το περίβλημα υποστηρίζει CCS1, CCS2, CHAdeMO, GB/T και NACS, επομένως ένα μοντέλο εξυπηρετεί τις περισσότερες αγορές εισαγωγής.

Τα λεπτά σώματα έχουν επίσης ένα κόστος: υπάρχει λιγότερος χώρος για εξαρτήματα μεγάλου μεγέθους, γι' αυτό η Σειρά 3 είναι κατασκευασμένη για 60 kW παρά για την κορυφαία σειρά ισχύος.

Τι κερδίζετε όταν το υπουργικό συμβούλιο συρρικνώνεται

Βάση 0,41 m²: 750 × 550 mm χωράει δίπλα σε πόρτα καταστήματος, νησίδα αντλίας ή στενό χώρο στάθμευσης.

Μικρότερη πλάκα και λιγότερο σκυρόδεμα: το τυπικό ενισχυμένο επίθεμα από το εγχειρίδιο αντικαθιστά μια πλίνθο πλήρους εξοπλισμού.

Το ύψος των 1700 mm φέρνει την οθόνη αφής και το βύσμα σε άνετη πρόσβαση για τους περισσότερους οδηγούς.

Ένα μαξιλαράκι ανά μονάδα σημαίνει ότι μπορείτε να προσθέτετε πάγκους έναν κάθε φορά καθώς αυξάνεται η ζήτηση, χωρίς να κάνετε εκ νέου έργα πολιτικού.

Το λεπτό σώμα αφήνει χώρο στον ίδιο κόλπο για διαχείριση καλωδίων, κολώνες και λωρίδα αναμονής.

Η είσοδος AC380V±15% ανέχεται τα αγροτικά δίκτυα όπου η πτώση τάσης και η μετατόπιση είναι κοινές.

Τεχνικές Προδιαγραφές

Εργοστασιακές προδιαγραφές του AF-DC-60-Y-B-O-3/4/5-H ακριβώς όπως αποστέλλεται.

Σφιχτά σημεία όπου χωράει αυτή η μονάδα 60 kW και όχι σε μονάδες πλήρους μεγέθους

Προσόψεις καταστημάτων: η μονάδα κάθεται δίπλα στην πόρτα, ορατή από την κορυφή, χωρίς να τρώει χώρο στάθμευσης.

Μικροί χώροι στάθμευσης κάτω από 20 θέσεις: μία ή δύο μονάδες καλύπτουν τη ζήτηση σε υπάρχουσα τροφοδοσία 380 V χωρίς αναβάθμιση μετασχηματιστή.

Γωνίες πρατηρίου καυσίμων: ο λεπτός πύργος ταιριάζει μεταξύ της νησίδας της αντλίας και του φράχτη των ορίων.

Παροχές δίπλα στο ξενοδοχείο: μία μονάδα εξυπηρετεί επισκέπτες που διανυκτερεύουν και ημερήσιους επισκέπτες από το ίδιο pad.

Εργαστήρια και μικρές αποθήκες: ένας πύργος 60 kW φορτίζει το στόλο μεταξύ εργασιών, σε εσωτερικούς χώρους ή κάτω από θόλο.

Πώς ρέει 60 kW μέσα από έναν πύργο 1,7 μέτρων

Η ισχύς εισέρχεται σε τριφασικό AC380V, διορθώνεται και μετατρέπεται σε 200-1000 VDC και εξέρχεται από οποιονδήποτε σύνδεσμο αναμένει το όχημα. Η διάταξη του πύργου τοποθετεί τις μονάδες ισχύος χαμηλά, το χειριστήριο στο μεσαίο ύψος και την οθόνη αφής 7 ιντσών στο ύψος των ματιών, η οποία διατηρεί το κέντρο βάρους χαμηλά και τη διεπαφή βολική.

Η ψύξη είναι εξαναγκασμένος αέρας μέσω των πλευρικών εισαγωγών. Το ύψος του πύργου δίνει στη ροή του αέρα μια μακρά κατακόρυφη διαδρομή που απομακρύνει τη θερμότητα από τις μονάδες και οι ανεμιστήρες αυξάνουν το φορτίο, οπότε οι περίοδοι αδράνειας παραμένουν αθόρυβοι. Σε μια μικρή τοποθεσία μπροστά στο κατάστημα που έχει μεγαλύτερη σημασία από όσο ακούγεται, επειδή οι οδηγοί και το προσωπικό περνούν όλη τη συνεδρία σε απόσταση λίγων μέτρων από τη μονάδα.

Αναφορές OCPP 1.6/2.0, απομακρυσμένα διαγνωστικά και ενημερώσεις υλικολογισμικού εκτελούνται μέσω Ethernet, WiFi ή 4G — η ίδια ενσωμάτωση backend με τις μεγαλύτερες μονάδες μας. Αυτό που αλλάζει με το συμπαγές σώμα είναι καθαρά φυσικό: λιγότερη γη, λιγότερο σκυρόδεμα, λιγότερη αναστάτωση στην τοποθεσία.

Έλεγχοι ποιότητας σε ένα ντουλάπι που δεν έχει περιθώρια συμβιβασμού

Έγκριση τύπου CE και TUV σε ολόκληρη τη μονάδα. Οι αναφορές UL και CB είναι διαθέσιμες για αρχεία εξαγωγής.

Ψεκασμός αλατιού 96 ωρών στο περίβλημα, κάτι που έχει σημασία επειδή οι συμπαγείς μονάδες κάθονται συχνά πιο κοντά στην άκρη του δρόμου.

Δοκιμή κραδασμών στη βάση της μονάδας, επομένως η παράδοση και ο σκληρός χειρισμός στο σημείο δεν χαλαρώνουν τους εσωτερικούς συνδέσμους.

Εγγραφή 48 ωρών πλήρους φορτίου με αρχεία καταγραφής συνδεδεμένα στον σειριακό αριθμό.

Η οθόνη αφής επαληθεύεται για αναγνωσιμότητα στο άμεσο ηλιακό φως και με χέρια με γάντια.

Οι μονάδες βαθμολογούνται από -30°C έως +55°C. η πλήρης μονάδα καθορίζεται -25°C έως +50°C.

Συναρμολόγηση της Compact 3-Series στη γραμμή DC

Βήμα 1. Το λεπτό περίβλημα είναι κομμένο με λέιζερ από χάλυβα και συγκολλάται με ρομπότ σε γραμμές FANUC.

Βήμα 2. Τα φρένα TRUMPF διπλώνουν το σώμα. ακολουθούν επίστρωση σε σκόνη και σκλήρυνση.

Βήμα 3. Η πλάκα βάσης, η βάση μονάδων και οι στυπιοθλίπτες καλωδίων τοποθετούνται στη γραμμή DC.

Βήμα 4. Το τμήμα εισόδου 380 V και η προστασία από υπερτάσεις είναι καλωδιωμένα με έλεγχο ροπής.

Βήμα 5. Εγκαθίστανται οι μονάδες ανορθωτή, στη συνέχεια το HMI 7 ιντσών και ο ελεγκτής σταθμού.

Βήμα 6. Κάθε μονάδα ελέγχεται με φορτίο στα 60 kW με καταγεγραμμένη απόδοση ανά μονάδα.

Βήμα 7. Συνεδρίες κύκλων καύσης 48 ωρών σε διαφορετικά φορτία.

Βήμα 8. Τελική επιθεώρηση και τοποθέτηση κιβωτίων. το εργοστάσιο απέστειλε πάνω από ένα εκατομμύριο μονάδες μέχρι το 2024.

Είναι η συμπαγής μονάδα 60 kW κατάλληλη για την παρτίδα σας; Διαβάστε αυτό πρώτα

Επιλέξτε τη σειρά 3 όταν ο ιστότοπος είναι σωματικά σφιχτός ή όταν θέλετε να ξεκινήσετε από μικρό και να μεγαλώνετε στάβλο-στάβλο. Η βάση 750 × 550 mm και η εγκατάσταση ενός μαξιλαριού διατηρούν το αστικό κόστος χαμηλό και τα 60 kW εξακολουθούν να προσφέρουν χρήσιμη φόρτιση σε λιγότερο από μία ώρα για τα περισσότερα επιβατικά EV.

Παραλείψτε το εάν έχετε ήδη γενναιόδωρο χώρο και προγραμματίστε συνεδρίες 150 kW plus. ένα μεγαλύτερο ντουλάπι σας δίνει περισσότερο χώρο για το κεφάλι για την ίδια εργασία με τακάκια. Επίσης, παραλείψτε το εάν ο ιστότοπός σας δεν μπορεί να παρέχει AC380V, επειδή αυτή η μονάδα είναι σταθερή σε αυτήν την κατηγορία εισόδου.

Για μια διάταξη δύο πυροβόλων όπλων, συνήθως θα εγκαταστήσετε δύο πύργους δίπλα-δίπλα, γεγονός που διπλασιάζει την εργασία του μαξιλαριού. Ζυγίστε το με ένα ντουλάπι με δύο όπλα πριν παραγγείλετε.

Μια ακόμη ειλικρίνεια: τα 60 kW είναι καλό άλογο, αλλά όχι αριθμός επικεφαλίδας. Εάν το μάρκετινγκ σας εξαρτάται από τη μεγαλύτερη ισχύ στη γειτονιά, ένα συμπαγές 60 kW δεν θα σας δώσει αυτό το δίκιο — σας προσφέρει έναν σταθμό που πραγματικά ταιριάζει.

Γιατί οι αντιπρόσωποι επιλέγουν τη σειρά Compact της AMPPAL για μικρές τοποθεσίες

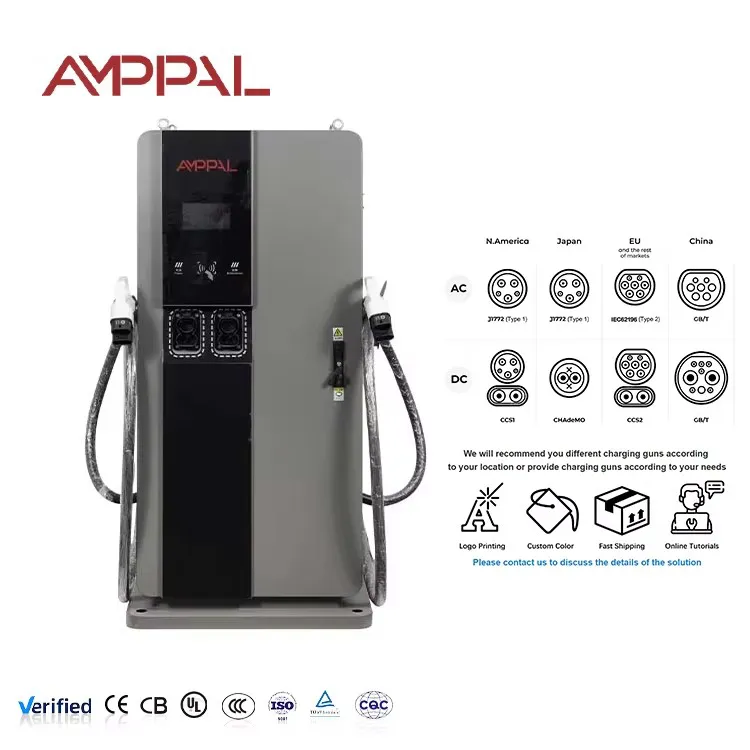

Ένα SKU καλύπτει τα CCS1, CCS2, CHAdeMO, GB/T και NACS, επομένως ένας αντιπρόσωπος διαθέτει ένα μοντέλο για πολλές αγορές.

Παράδοση 15–20 εργάσιμων ημερών μετά την έγκριση της κλήρωσης. MOQ από ένα δοχείο.

Επωνυμία OEM/ODM στο ντουλάπι και στην οθόνη εκκίνησης της οθόνης αφής, με το όνομα του αντιπροσώπου σας τυπωμένο στην πινακίδα της πόρτας.

Τα πιστοποιητικά CE, TUV, UL και CB περιλαμβάνονται στο πακέτο προσφοράς.

Υποστήριξη από ένα εργοστάσιο που λειτουργεί το ίδιο 200+ σταθμούς, επομένως οι απαντήσεις βασίζονται σε πραγματικές τοποθεσίες.

Το στενό αμάξωμα αποστέλλεται με τυπικές τιμές εμπορευματοκιβωτίων, γεγονός που διατηρεί το κόστος εκφόρτωσης προβλέψιμο για μικρές παραγγελίες.

Διαστάσεις κιβωτίου και αριθμός κοντέινερ για τη συμπαγή μονάδα

Ο πύργος των 1700 mm μεταφέρεται όρθιος σε ένα κιβώτιο με χαλύβδινο πλαίσιο διαστάσεων περίπου 1850 × 750 × 700 mm, με τσέπες πιρουνιού και δύο ωτίδες ανύψωσης. Ο σύνδεσμος, το καλώδιο και οι εφεδρικές ασφάλειες ταξιδεύουν σε ένα γεμισμένο κουτί αξεσουάρ μέσα στο κιβώτιο.

Επειδή η μονάδα είναι στενή, δύο κιβώτια μπορούν να μοιράζονται το πλάτος ενός δοχείου με ύψος 40 ποδών σε διάφορες διαμορφώσεις. το σχέδιο φόρτωσης αποστέλλεται με την προσφορά, ώστε η καταμέτρηση να είναι ακριβής για την παραγγελία σας. Για μια πρώτη δοκιμαστική παραγγελία, ένα μόνο κιβώτιο ταξιδεύει ως φορτίο LCL χωρίς ειδικό χειρισμό.

Οι όροι είναι FOB Ningbo ή CIF στον προορισμό. Το τιμολόγιο, η λίστα συσκευασίας, η φορτωτική, το πιστοποιητικό προέλευσης και οι εκθέσεις δοκιμών εκδίδονται εντός 3 εργάσιμων ημερών από τη φόρτωση.

Μετά την πώληση για συμπαγείς εγκαταστάσεις

2 χρόνια τυπική εγγύηση που καλύπτει τις μονάδες, το HMI και το στάδιο ισχύος.

Οι ανταλλακτικές μονάδες και οι οθόνες αφής διασταυρώνονται εντός 5 εργάσιμων ημερών.

Απομακρυσμένα διαγνωστικά μέσω OCPP για σφάλματα και ενημερώσεις υλικολογισμικού.

Οδηγίες εγκατάστασης για το τσιμεντένιο μαξιλάρι και τη γείωση σε μικρές τοποθεσίες.

Πρόγραμμα καθαρισμού φίλτρου για την κατακόρυφη διαδρομή ροής αέρα.

Συνήθη λάθη εγκατάστασης με συμπαγείς φορτιστές

Λάθος: χύνοντας μια πλάκα μικρότερη από το σχέδιο του μαξιλαριού στο εγχειρίδιο. Δεξιά: ακολουθήστε το σχέδιο ενίσχυσης και αγκύρωσης που φαίνεται στον οδηγό εγκατάστασης.

Λάθος: κούμπωμα του πύργου σε μια γωνία χωρίς διάκενο από πίσω. Δεξιά: αφήστε τον χώρο σέρβις που καθορίζεται στο εγχειρίδιο για πρόσβαση στην πόρτα.

Λάθος: θάβουμε την είσοδο του στυπιοθλίπτη καλωδίου κάτω από τον τελικό βαθμό. Δεξιά: φέρτε τον αγωγό προς τα πάνω στο εσωτερικό του μαξιλαριού στη σημειωμένη θέση.

Λάθος: υποθέτοντας ότι μια μονάδα 60 kW καλύπτει μια παρτίδα 30 θέσεων. Δεξιά: προγραμματίστε μία μονάδα ανά 4–6 πάγκους ρεαλιστικής ζήτησης, συν περιθώριο.

Λάθος: τοποθέτηση της μονάδας έτσι ώστε η οθόνη αφής να βλέπει τον απογευματινό ήλιο χωρίς κάλυμμα. Δεξιά: προσανατολίστε το HMI μακριά από την άμεση αντανάκλαση για να διατηρείται ευανάγνωστο και δροσερό.

Τι λένε οι ιδιοκτήτες μικρών τοποθεσιών μετά από ένα χρόνο

Ένας ιδιοκτήτης καταστήματος στην πόλη Χο Τσι Μιν του Βιετνάμ τοποθέτησε μια μονάδα στο μπροστινό μέρος του καταστήματος το 2025. Η πλάκα χύθηκε σε ένα μόνο πρωί και η κίνηση στο κατάστημα καλύπτει το κόστος του ηλεκτρικού ρεύματος. το παράπονο είναι ότι η οθόνη αφής συλλέγει σκόνη στον τροπικό αέρα, οπότε τη σκουπίζουν κάθε εβδομάδα με ένα στεγνό πανί.

Ένα μικρό ξενοδοχείο στο Ναϊρόμπι της Κένυας διαθέτει δύο μονάδες για τους επισκέπτες και το φορτηγό παράδοσης του ιδιοκτήτη. Το ύψος των 1700 mm προσαρμόζεται εύκολα κάτω από τον θόλο και η στενή βάση αφήνει τη θέση στάθμευσης εύχρηστη. ο διευθυντής επιθυμεί ο φορτιστής να αναφέρεται στον πίνακα εργαλείων του ξενοδοχείου, τον οποίο χειρίζεται πλέον το OCPP μέσω μιας πλατφόρμας τρίτου μέρους.

Μια ομάδα εστιατορίων στο Μπαλί της Ινδονησίας πρόσθεσε μια μονάδα δίπλα στην είσοδο στάθμευσης αυτοκινήτων το 2025. Το μαξιλάρι κόστιζε λιγότερο από ένα μήνα με τέλη στάθμευσης παρκαδόρου και η οθόνη αφής δείχνει το μεσημεριανό μενού. Το μόνο πρόβλημα είναι το μήκος του καλωδίου για μεγάλα SUV που είναι σταθμευμένα στην άκρη του κόλπου.

Συχνές ερωτήσεις: Συμπαγείς φορτιστές 60 kW για περιορισμένο χώρο

Ε: Πόση γείωση χρειάζεται η μονάδα;

A: Μια βάση 750 × 550 mm συν το διάκενο στο εγχειρίδιο. το τσιμεντένιο μαξιλάρι είναι συνήθως περίπου ένα τετραγωνικό μέτρο.

Ε: Υποστηρίζει NACS;

Α: Ναι, το NACS είναι μία από τις πέντε επιλογές σύνδεσης μαζί με τα CCS1, CCS2, CHAdeMO και GB/T.

Ε: Μπορεί να φορτίσει ένα φορτηγό;

Α: Επιβατικά EV και φορτηγά κυρίως. για βαρέα φορτηγά θα θέλατε ένα μοντέλο υψηλότερης ισχύος.

Ε: Τι εισαγωγή χρειάζεται;

Α: AC380V±15% τριφασικό. μετατρέπεται σε 200-1000VDC για το όχημα.

Ε: Απαιτείται μετασχηματιστής;

Α: Μόνο εάν ο ιστότοπός σας δεν διαθέτει τροφοδοσία 380V. Οι περισσότερες μικρές εμπορικές τοποθεσίες στις αγορές 380V συνδέονται απευθείας.

Ε: Πόσος χρόνος διαρκεί η εγκατάσταση;

Α: Μαξιλάρι, άγκυρες, αγωγός και τοποθέτηση — οι περισσότεροι ιστότοποι χρεώνονται εντός δύο ημερών.

Ε: Ποια είναι η εγγύηση;

Α: 2 χρόνια στάνταρ σε ολόκληρη τη μονάδα, συμπεριλαμβανομένης της οθόνης αφής.

Ε: Μπορούν δύο μονάδες να μοιράζονται έναν διακόπτη;

Α: Μπορούν να μοιράζονται έναν τροφοδότη μεγέθους για το ποσό, αλλά κάθε μονάδα χρειάζεται ακόμα τη δική της προστατευτική συσκευή.

Ε: Χρειάζεται ο πύργος στέγαστρο ή καταφύγιο;

Α: Όχι, είναι IP54 και έχει σχεδιαστεί για εξωτερική χρήση. ένα κουβούκλιο είναι για την άνεση του οδηγού, όχι για το μηχάνημα.
