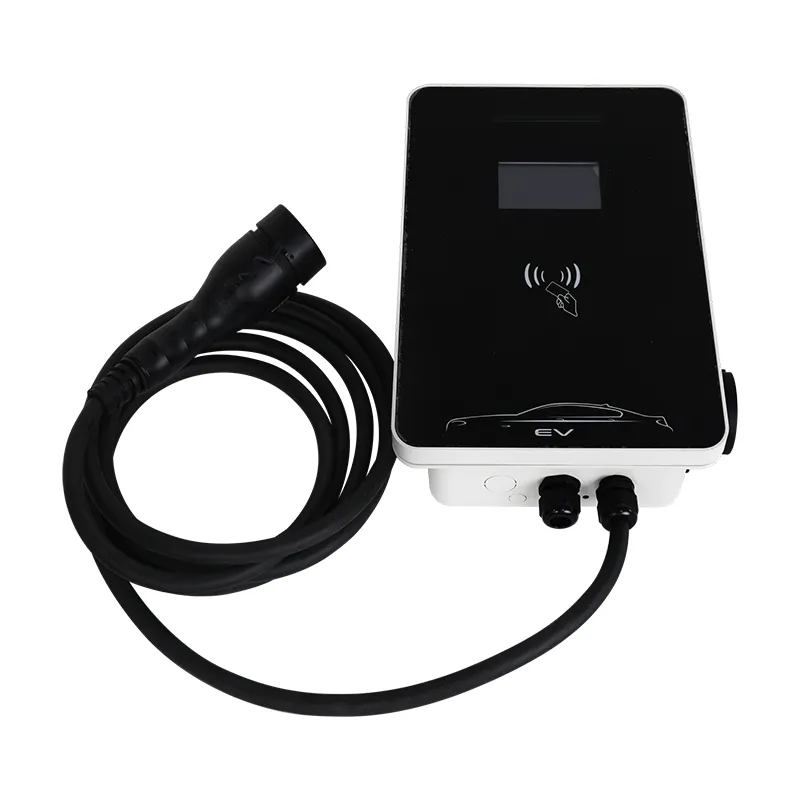

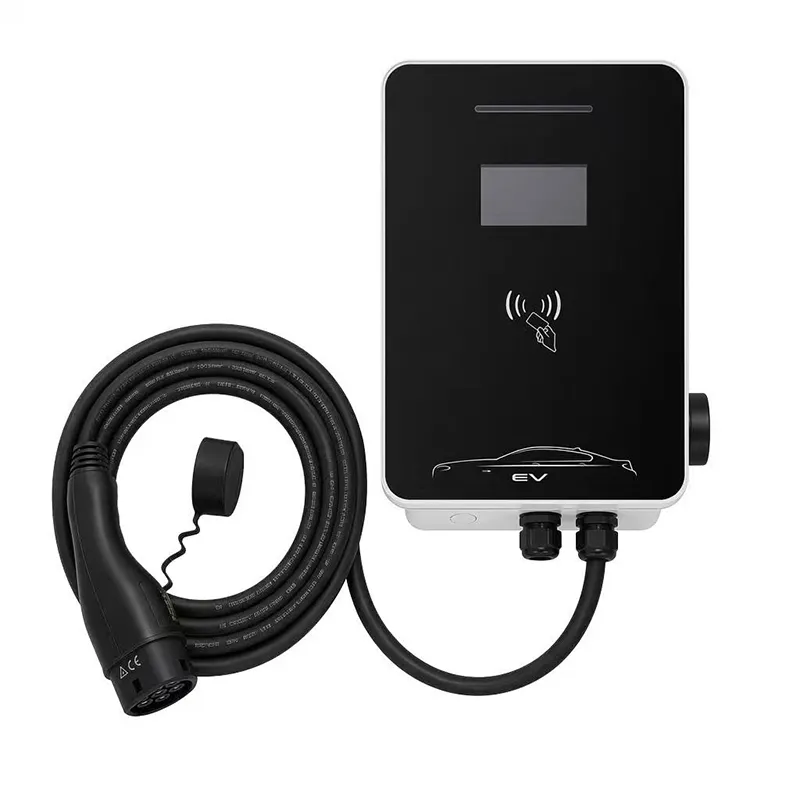

Φορτιστής 11 kW AC Wallbox EV για φόρτιση οικιακών και εργασιακών χώρων

Τριφασικό 11 kW: Η αθόρυβη αναβάθμιση που ταιριάζει σε παλιά κτίρια

Ένας φορτιστής AC Wallbox EV 11 kW για φόρτιση κατοικιών και χώρου εργασίας είναι η μεγαλύτερη ισχύς που μπορείτε συνήθως να προσθέσετε σε ένα παλιό κτίριο χωρίς να αγγίξετε τον μετασχηματιστή του δρόμου.

Η τριφασική τροφοδοσία 380V στα 16Α ανά φάση αποδίδει 11kW ενώ αντλεί λιγότερο ρεύμα από μια μονοφασική μονάδα 7kW. Αυτό το αδιανόητο γεγονός είναι η όλη ιστορία αυτού του σταθμού RZ.

Για μια πολυκατοικία της δεκαετίας του 1970, ένα μικρό εργαστήριο ή ένα αγρόκτημα, η προσθήκη τριφασικής χωρητικότητας είναι συχνά ευκολότερη από την αναβάθμιση μιας μονοφασικής τροφοδοσίας - επειδή οι φάσεις είναι ήδη εκεί και περιμένουν.

Αυτή η σελίδα αναφέρεται σε αυτή τη διαδρομή μετασκευής: τι χρειάζεται το RZ 11 kW, τι ελέγχει ο ηλεκτρολόγος σας και πότε η τριφασική υπερβαίνει πραγματικά τη μονοφασική.

Γιατί τα 16Α ανά φάση είναι ένα δώρο στο δίκτυο

Στα τριφασικά 380V, τα 11kW ισούται με μόλις 16Α ανά φάση. Ένας μονοφασικός φορτιστής 7 kW τραβάει 32A σε μία φάση - διπλάσιο από το ρεύμα σε ένα καλώδιο.

Το ρεύμα, όχι το ρεύμα, είναι αυτό που θερμαίνει τα καλώδια, πιέζει τους διακόπτες και μειώνει τις τάσεις. Η διασπορά 11 kW σε τρεις φάσεις μειώνει το φορτίο ανά καλώδιο, γι' αυτό πολλές επιχειρήσεις κοινής ωφέλειας εγκρίνουν την τριφασική φόρτιση εναλλασσόμενου ρεύματος όπου θα απέρριπταν μια μεγαλύτερη μονοφασική φόρτιση.

Στην πράξη αυτό σημαίνει: ένα τριφασικό κύκλωμα 16Α υπάρχει συχνά ήδη σε παλιά κτίρια (φούρνοι, θερμοσίφωνες, μηχανήματα συνεργείου) και η προσθήκη του φορτιστή σε αυτό μπορεί να χρειάζεται τίποτα περισσότερο από μια θέση εφεδρικού διακόπτη.

Αφήνει επίσης χώρο για το κεφάλι. Εάν το κτίριο προσθέσει αργότερα ηλιακό ή δεύτερο φορτιστή, η τριφασική πλακέτα τον απορροφά χωρίς να τραβήξει ξανά το καλώδιο.

Τι περιλαμβάνει η μετασκευή ενός παλαιότερου πίνακα διανομής

Ο ηλεκτρολόγος σας εκτελεί μια σύντομη λίστα ελέγχου: επιβεβαιώστε ότι το κτίριο έχει πράγματι τριφασικό (τέσσερα καλώδια στην εισερχόμενη παροχή - τρεις φάσεις συν ουδέτερο), μετρήστε το υπάρχον φορτίο ανά φάση και βρείτε μια εφεδρική θέση DIN για έναν διακόπτη 16Α ή 20Α με RCD.

Στις περισσότερες μετασκευές, ο φορτιστής δεν χρειάζεται νέο καλώδιο στο δρόμο - μόνο μια διαδρομή 5x2,5 mm2 από την πλακέτα μέχρι το σταθμό, κάτι που για έναν τοίχο γκαράζ είναι ένα σύντομο, φθηνό τράβηγμα.

Εάν το κτίριο είναι μονοφασικό μόνο, η ειλικρινής απάντηση είναι ότι το RZ των 11 kW είναι το λάθος προϊόν. Ένας μονοφασικός σταθμός 7 kW είναι ο σωστός, εκτός αν είστε διατεθειμένοι να χρηματοδοτήσετε μια αναβάθμιση του τριφασικού μετρητή - ένα κόστος που ποικίλλει πολύ ανά χώρα.

Αποστέλλουμε κάθε σταθμό με ένα αυτοκόλλητο διαμόρφωσης για τον ηλεκτρολόγο (ονομασία διακόπτη, τιμές ροπής, τύπος RCD) για να διατηρήσουμε τη γραφειοκρατία της επιθεώρησης απλή.

Τεχνικές Προδιαγραφές

Single-phase vs Three-Phase: The Multi-Bay Math

Συγκρίνετε δύο κτίρια, το καθένα θέλει δύο θέσεις φόρτισης.

Το κτίριο Α χρησιμοποιεί δύο μονοφασικούς σταθμούς 7 kW: συνολικά 64 Α σε μία φάση (ή διαχωρισμό χειροκίνητα), δύο διακόπτες 32 Α και κίνδυνο ανισορροπίας φάσης σε έναν μικρό μετασχηματιστή.

Το Κτίριο Β χρησιμοποιεί δύο τριφασικούς σταθμούς 11 kW: 32Α ανά σύνολο φάσης, εξισορροπημένο βάσει σχεδιασμού, και κάθε θήκη φορτίζει ένα αυτοκίνητο με ισχύ 11 kW σχεδόν 60% πιο γρήγορα από μια θήκη 7 kW.

Το σημείο καμπής είναι απλό: εάν σχεδιάζετε δύο ή περισσότερες θέσεις - ή μια αυλή που πρέπει να εξυπηρετεί ένα αυτοκίνητο 11 kW - η τριφασική κερδίζει σε χωρητικότητα και ισορροπία. Μία θήκη, μονοφασική παροχή: παραμείνετε μονοφασική.

Όσον αφορά την ταχύτητα, τα 11 kW φορτίζουν μια μπαταρία 60 kWh από 20% έως 80% σε περίπου 3,5 ώρες - αρκετά γρήγορα για ημερήσιο κύκλο εργασιών σε συνεργείο ή αποθήκη.

Τοποθεσίες όπου η τριφασική ισχύς 11 kW είναι η σωστή απάντηση

1) Πολυκατοικίες και γκαράζ HOA με τριφασικές σανίδες - ένας σταθμός εξυπηρετεί πολλούς κατοίκους στη σειρά. 2) Μικρά συνεργεία και αμαξοστάσια με 3-5 EV - φορτηγά και οχήματα παράδοσης μεταξύ δρομολογίων. 3) Αγροκτήματα και αγροτικά ακίνητα με αγροτικά εφόδια 380V. 4) Ξενοδοχεία και B&B με τριφασικές κουζίνες - η ίδια πλακέτα τροφοδοτεί τον φορτιστή όλη τη νύχτα. 5) Οποιαδήποτε τοποθεσία προγραμματισμού ηλιακής - τριφασικής φόρτισης ζευγαρώνει φυσικά με τριφασικούς μετατροπείς.

Το κοινό νήμα: η τριφασική είναι ήδη παρούσα. Όταν είναι, η εγκατάσταση των 11 kW κοστίζει μόλις 7 kW μονοφασική και διπλασιάζει την ταχύτητα φόρτισης για συμβατά αυτοκίνητα.

Διαδικασία συμμόρφωσης και επαλήθευσης

Η συμμόρφωση βασίζεται στη δοκιμή IEC 61851-1:2017 Mode 3, με τη σήμανση CE να έχει εκδοθεί σε αυτό.

Προστασία εισόδου IP54 επαληθευμένη με δοκιμή. λειτουργία από -20C έως +50C.

100% δοκιμή παραγωγής: συνέχεια γείωσης, μόνωση 500V DC, 1,5kV διηλεκτρική αντοχή.

Οι μονάδες δειγμάτων από κάθε εκτέλεση σχεδίασης ψεκάζονται με αλάτι για 96 ώρες και ο επαφέας ανακυκλώνεται μισό εκατομμύριο φορές πριν από την υπογραφή του σχεδίου.

Η συμμόρφωση του OCPP 1.6J ελέγχθηκε σε πολλά μεγάλα backend πριν από την αποστολή.

Εργοστασιακά πιστοποιητικά CE, TUV, CB και UL, ελεγμένα από εξωτερικούς κοινοποιημένους φορείς.

Κατασκευή σταθμού RZ: The 8-Stage Factory Flow

1) Πίνακες SMT με αυτοματοποιημένη οπτική επιθεώρηση και σύμμορφη επίστρωση. 2) Τμήμα ισχύος - σετ τριφασικών επαφών, διασύνδεση μετρητή, ελεγκτής OCPP - ενσύρματο και ελεγμένο με ροπή. 3) Συγκρότημα περιβλήματος, τοποθετημένη τσέπη οθόνης εάν παραγγελθεί. 4) Καλώδιο τύπου 2 5m μέσω στυπιοθλίπτων ελεγχόμενης ροπής. 5) Ζωντανή λειτουργική δοκιμή που περιλαμβάνει πραγματικό φορτίο τριών φάσεων και χειραψία OCPP. 6) Δοκιμή ασφαλείας υψηλής απόδοσης. 7) Σειριακή σήμανση και διαμόρφωση υλικολογισμικού. 8) Σε κουτί με κιτ τοποθέτησης και αυτοκόλλητο διαμόρφωσης ηλεκτρολόγου. Δείγμα καύσης 24 ωρών ανά παρτίδα.

Το εργοστάσιο Yueqing (Zhejiang) εκτελεί γραμμές AC και DC χωριστά. Η λαμαρίνα προέρχεται από κυψέλες ρομπότ που έχουν κατασκευαστεί με συνεργάτες FANUC (Σαγκάη) και TRUMPF (Γερμανία). Η ετήσια δυναμικότητα υπερβαίνει το ένα εκατομμύριο μονάδες.

Για παραγγελίες μετασκευής, μπορούμε να προκαθορίσουμε το υλικολογισμικό για τον κωδικό δικτύου της χώρας σας πριν από την αποστολή - ενημερώστε τον υπεύθυνο πωλήσεών σας πού πηγαίνει η μονάδα.

Πριν παραγγείλετε: Ελέγξτε την πλακέτα, το μετρητή και το καλώδιο σας

Τρεις έλεγχοι αποφασίζουν εάν το 11kW RZ είναι εγκατάσταση μιας ημέρας ή έργο: 1) Ο μετρητής ή η πλακέτα έχουν τρεις φάσεις; 2) Υπάρχει θέση εφεδρικού διακόπτη με χώρο για RCD τύπου Α ή Β, 30 mA; 3) Είναι η διαδρομή από το ταμπλό σε θέση στάθμευσης κάτω από περίπου 30 m στα 2,5 mm2 (οι μεγαλύτερες διαδρομές χρειάζονται 4 mm2);

Εάν και τα τρία είναι ναι, εξετάζετε την ευκολότερη διαθέσιμη εγκατάσταση AC υψηλής ισχύος. Εάν το πρώτο είναι όχι, σταματήστε - αγοράστε μια μονοφασική μονάδα.

Μην ξεχνάτε την πλευρά του αυτοκινήτου. Ο σταθμός είναι έτοιμος για 11kW, αλλά το αυτοκίνητό σας πρέπει να δέχεται τριφασικό AC στα 11kW. Πολλοί κάνουν? Τα αυτοκίνητα μόνο 7 kW φορτίζουν απλώς με 7 kW σε μία φάση - ο σταθμός το χειρίζεται αυτόματα.

Προτείνουμε να μας στείλετε με email μια φωτογραφία του πίνακα. οι μηχανικοί μας απαντούν εντός μιας εργάσιμης ημέρας με ένα ναι/όχι και μια σύσταση διακοπής.

Γιατί AMPPAL για μετασκευές και τοποθεσίες πολλαπλών μονάδων

Η Zhejiang Anfu New Energy Technology κατασκευάζει εξοπλισμό χαμηλής τάσης και φόρτισης από το 2014, με 260 άτομα προσωπικό στο χώρο του Yueqing.

Η παραγωγή διαρκεί 15-20 εργάσιμες ημέρες από την επιβεβαίωση της παραγγελίας. Χρειάζεστε μια μονάδα για να δοκιμάσετε πρώτα τον πίνακα διανομής σας; Τα δείγματα πετούν έξω σε 3-5 ημέρες.

Από 100 μονάδες προσαρμόζουμε το χρώμα του λογότυπου, του καλωδίου, της οθόνης και του περιβλήματος και προκαθορίζουμε το υλικολογισμικό για τη διαμόρφωση ανεφοδιασμού της χώρας σας.

Έγγραφα έγκρισης δικτύου: Δήλωση CE, έκθεση δοκιμής IEC, εγχειρίδιο, πιστοποιητικό επιθεώρησης εργοστασίου.

Ο εξοπλισμός μας κυκλοφορεί σε περισσότερες από 40 αγορές και ο όμιλος διαθέτει 200 ​​και πλέον δικούς του σταθμούς σε λειτουργία.

Δοκιμαστικό MOQ 1 μονάδας. βαθμίδες όγκου από 20 μονάδες.

Συσκευασία Τριφασικού Σταθμού για Εξαγωγή

Το 11kW RZ αποστέλλεται σε χαρτοκιβώτιο 460 x 340 x 200 mm, μεικτού περίπου 8,5 kg - το επιπλέον βάρος είναι το σετ τριφασικών επαφών. Κοστούμια αεροπορικών φορτίων 1-10 μονάδες. μια παλέτα 24 μετακινήσεων με υπηρεσία ταχυμεταφορών σε 5-7 ημέρες στην Ευρώπη.

Αναμένετε περίπου 480 μονάδες σε ένα δοχείο 20 ποδιών, παλετοποιημένα 20 χαρτοκιβώτια ανά παλέτα και τυλιγμένα.

Οι όροι συναλλαγών τρέχουν FOB Ningbo ή Shanghai, με διαθέσιμα EXW και CIF. Η γραφική εργασία καλύπτει το εμπορικό τιμολόγιο, τη λίστα συσκευασίας, τη δήλωση CE και το πιστοποιητικό προέλευσης. πληρωμή με L/C ή D/P.

Εγγύηση και Όροι Τεχνικής Υποστήριξης

2 χρόνια εγγύηση για κατασκευαστικά ελαττώματα. εμπορικές τοποθεσίες έχουν προτεραιότητα χειρισμού.

Ανταλλακτικά (ελεγκτής OCPP, σετ επαφών, οθόνη, καλώδιο) αποστέλλονται εντός 7 εργάσιμων ημερών.

Δωρεάν απομακρυσμένη υποστήριξη: οι μηχανικοί μας καθοδηγούν τον ηλεκτρολόγο σας στη μετασκευή με φωτογραφίες ή βίντεο, απαντώντας μέσα σε μία εργάσιμη ημέρα.

Ενημερώσεις υλικολογισμικού και βοήθεια διαμόρφωσης περιλαμβάνονται κατά τη διάρκεια της εγγύησης.

Για έργα μετασκευής που χρειάζονται εξειδικευμένο ηλεκτρολόγο επιτόπου, εργαζόμαστε μέσω συνεργατών σέρβις στη Γερμανία, τη Γαλλία και τα ΗΑΕ.

Retrofit Do's and Don'ts

Λάθος: υποθέτοντας ότι το κτίριο είναι τριφασικό επειδή έχει τρεις ασφάλειες. Δεξιά: επαληθεύστε στο μετρητή με δοκιμή φάσης ή ρωτήστε το βοηθητικό πρόγραμμα - τρεις ασφάλειες μπορεί να είναι μονοφασικές.

Λάθος: εξισορρόπηση φάσεων με δοκιμή και σφάλμα. Δεξιά: ζητήστε από τον ηλεκτρολόγο να μετρήσει το φορτίο ανά φάση και να αντιστοιχίσει τον φορτιστή στο λιγότερο φορτισμένο σετ.

Λάθος: χρήση διακόπτη 20Α με καλωδίωση 1,5 mm2. Δεξιά: ταιριάξτε τη διατομή του καλωδίου στο μήκος διαδρομής - 2,5 mm2 κάτω από 30 m, 4 mm2 πέρα.

Λάθος: δρομολόγηση του καλωδίου τροφοδοσίας σε μια πόρτα ή ένα διάδρομο. Δεξιά: περάστε τον αγωγό κατά μήκος του τοίχου προς τη μονάδα.

Λάθος: αγνοώντας τον τύπο RCD. Δεξιά: προσαρμογή τύπου A ή B, 30 mA, ανά αυτοκόλλητο διαμόρφωσης - η ανίχνευση διαρροής DC του σταθμού το υποθέτει.

Αναφορές πεδίου από τοποθεσίες τριών φάσεων

Ένα διαμέρισμα HOA στη Σόφια της Βουλγαρίας πρόσθεσε ένα RZ 11 kW σε τριφασική πλακέτα μπλοκ της δεκαετίας του 1970. Είκοσι ένα νοικοκυριά μοιράζονται το σταθμό μέσω του προγράμματος RFID του backend του OCPP. η πλακέτα χρειαζόταν μια θέση εφεδρικού διακόπτη και τίποτα άλλο. Σημείωση του ταμία: ο πρώτος ηλεκτρολόγος ανέφερε μια πλήρη αντικατάσταση του πίνακα και ο δεύτερος βρήκε την εφεδρική υποδοχή DIN - η διαφορά ήταν η γνώση, όχι το υλικό.

Ένας διευθυντής αποθήκης ταχυμεταφορών στην Κρακοβία της Πολωνίας διαχειρίζεται τρεις μονάδες για 12 φορτηγά παράδοσης. Ο τζίρος κατά τη διάρκεια της ημέρας είναι το ζητούμενο: τα φορτηγά εναλλάσσουν φορτίσεις 3,5 ωρών μεταξύ των διαδρομών και τα 11 kW το κάνουν αυτό κατάλληλο. Το παράπονό του: το σταθερό καλώδιο είναι 5 μέτρα και μια σειρά στάθμευσης χρειαζόταν ένα καλώδιο επέκτασης που έπρεπε να προμηθευτεί τοπικά επειδή δεν τα αποστέλλουμε.

Ένας αγροτικός συνεταιρισμός στην Κάτω Σαξονία της Γερμανίας τροφοδοτεί δύο σταθμούς από μια αγροτική παροχή 380 V που μοιράζεται με ξηραντήρια σιτηρών. Οι φάσεις λειτουργούν επειδή η ξήρανση κορυφώνεται το φθινόπωρο και η φόρτιση το χειμώνα - δεν συμπίπτουν ποτέ. Το μικρό τους άγχος: το χειμερινό υλικολογισμικό χρειαζόταν μια απομακρυσμένη ενημέρωση που χρειάστηκε μια μέρα για να προγραμματιστεί, καθώς το Wi-Fi του συνεταιρισμού βρίσκεται σε ξεχωριστό κτίριο.

Ερωτήσεις τριών φάσεων, ευθείες απαντήσεις

Ε: Το αυτοκίνητό μου φορτίζει μόνο με μονοφασικό 7kW. Χάνονται 11 kW;

Α: Ο σταθμός προσαρμόζεται και αποδίδει 7 kW. κρατάτε την τριφασική διαδρομή για το επόμενο αυτοκίνητό σας.

Ε: Μπορώ να το εγκαταστήσω χωρίς τριφασική παροχή;

Α: Όχι - χρειάζεται τριφασικό 380VAC. για μονοφασικές τοποθεσίες επιλέξτε το RZ 7 kW.

Ε: Χρειάζεται άδεια βοηθητικού προγράμματος το 11kW;

Α: Συνήθως όχι για 16Α ανά φάση, αλλά επιβεβαιώστε με τον διανομέα σας. Πολλές χώρες εξαιρούν από την ειδοποίηση φορτιστές AC έως 11 kW.

Ε: Πόσο γρήγορα φορτίζει τα 11 kW;

Α: Περίπου 60 km αυτονομίας ανά ώρα. μια μπαταρία 60 kWh πηγαίνει 20% έως 80% σε περίπου 3,5 ώρες.

Ε: Μπορεί να προστεθεί η οθόνη αργότερα;

Α: Είναι μια εργοστασιακή επιλογή. παραγγείλτε το με τη μονάδα, επειδή η εκ των υστέρων τοποθέτηση της τσέπης της οθόνης δεν είναι πρακτική.

Ε: Τι γίνεται αν οι φάσεις του κτιρίου είναι ανισορροπημένες;

Α: Το backend μπορεί να προγραμματίσει συνεδρίες και ένας ηλεκτρολόγος μπορεί να συνδέσει τον φορτιστή στο σετ φάσεων με το λιγότερο φορτίο.

Ε: Είναι 16Α ανά φάση σκληρό στην παλιά καλωδίωση;

Α: Όχι - Το 16A είναι τυπική πρακτική κατασκευής. η πιο επικίνδυνη έλξη είναι μονοφασική 32Α, την οποία αυτή η μονάδα αποφεύγει από το σχεδιασμό.

Q: Do I need a new meter?

Α: Συνήθως όχι. εάν ο μετρητής σας δεν διαθέτει τριφασικό μητρώο, το βοηθητικό πρόγραμμα τον ανταλλάσσει - δωρεάν σε πολλές χώρες της ΕΕ.
