Φορτιστής AC EV 14 kW για ξενοδοχεία και κτίρια γραφείων

Τι αλλάζει ένας πύργος 150 mm στον ιστότοπό σας

Πάρτε οποιαδήποτε βάση φόρτισης AC που έχετε δει σε έναν ευρωπαϊκό δρόμο και έχει συνήθως βάθος περίπου 240 mm. Αυτό είναι 150 mm. Αυτά τα 90 mm ακούγονται ασήμαντα μέχρι να σταθείτε ανάμεσα σε δύο θέσεις στάθμευσης και να προσπαθήσετε να κρατήσετε το διάδρομο καθαρό.

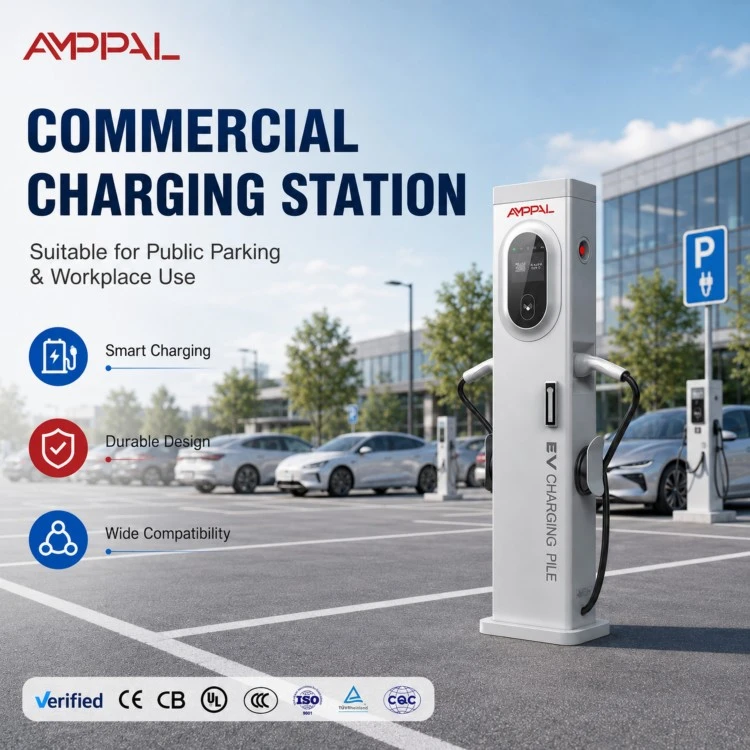

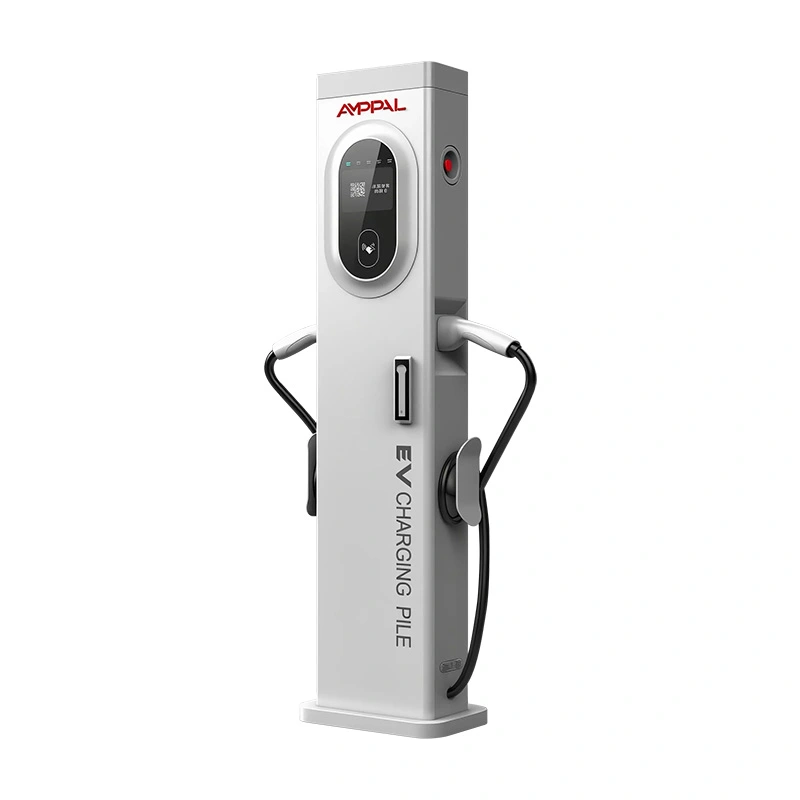

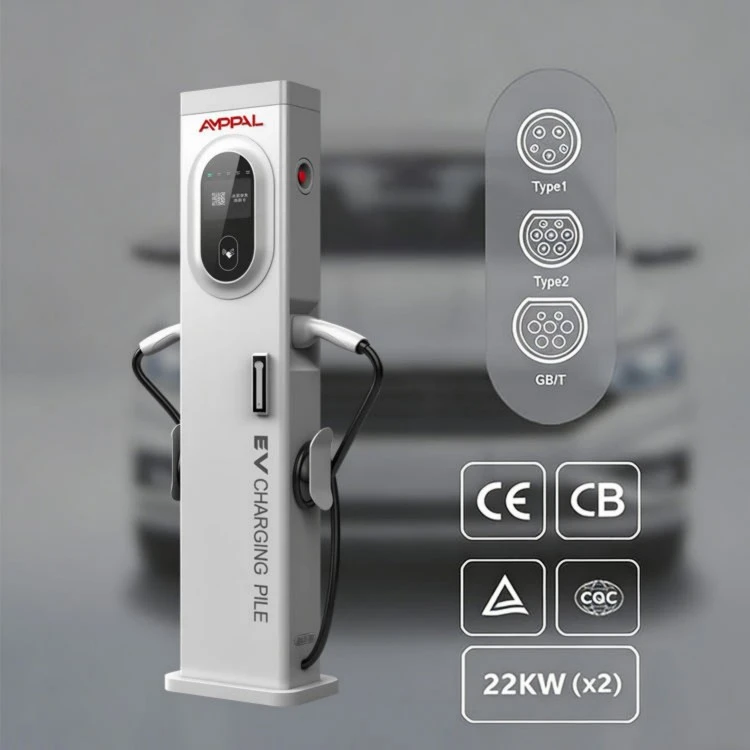

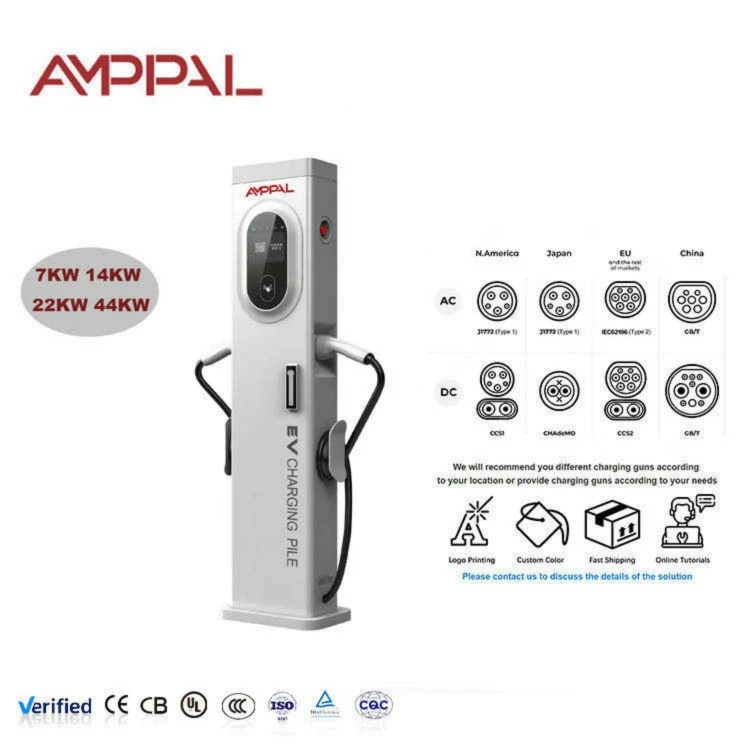

Ο φορτιστής AC EV 14 kW για ξενοδοχεία και κτίρια γραφείων (AF-AC-014-Y-A-0-4-JA-P) είναι μια στήλη 300 x 150 x 1400 mm που φέρει δύο πιστόλια Τύπου 2, με διαβάθμιση 16A+16A σε οθόνη τριφασικής τροφοδοσίας 380VAC, με έγχρωμη τροφοδοσία 5 ιντσών Ο φάκελος υπάρχει για να λύσει ένα πρόβλημα: πού πηγαίνει ένας φορτιστής όταν δεν υπάρχει κανένας τοίχος και κανένα μεγάλο νησί;

Οι χειριστές το χρησιμοποιούν στη λωρίδα ανάμεσα σε δύο προεξοχές, κατά μήκος των άκρων των πεζοδρομίων όπου ένα ευρύτερο ντουλάπι δεν εγκρίνεται και μέσα σε γκαράζ όπου οι κολώνες τρώνε κάθε εφεδρικό μέτρο. Η ίδια η φόρτιση είναι τυπική AC. το αποτύπωμα είναι το χαρακτηριστικό.

Πέντε πληρωμές μιας στήλης μισό πάχος

Το βάθος 150 mm καθαρίζει τις διαδρομές αναπηρικών αμαξιδίων και τις ταλαντεύσεις των θυρών που ένα βάθρο 240 mm θα εμπόδιζε. Αυτή είναι η διάσταση που αποφασίζει εάν μια έρευνα τοποθεσίας θα περάσει.

Δύο πρίζες τύπου 2 (16A+16A) επιτρέπουν σε δύο αυτοκίνητα να φορτίζουν από ένα σημείο τροφοδοσίας, διπλασιάζοντας περίπου την απόδοση ενός στύλου με ένα όπλο.

Ο πύργος έχει ύψος 1400 mm με την οθόνη 5 ιντσών στο ύψος των ματιών σε μια πολυσύχναστη περιοχή.

Η προστασία IP54 και το εύρος εργασίας -20°C έως +50°C καλύπτουν τον καιρό του δρόμου χωρίς στέγαστρο ή στέγαστρο.

Το OCPP 1.6J με Ethernet, 4G και WiFi εντάσσεται σε ένα υπάρχον back office χωρίς νέο λογισμικό.

Κάθε μονάδα έχει πιστοποίηση CE και φέρει 2 χρόνια εργοστασιακή εγγύηση, με χρόνο παράδοσης 15-20 εργάσιμες ημέρες από το εργοστάσιό μας στο Zhejiang.

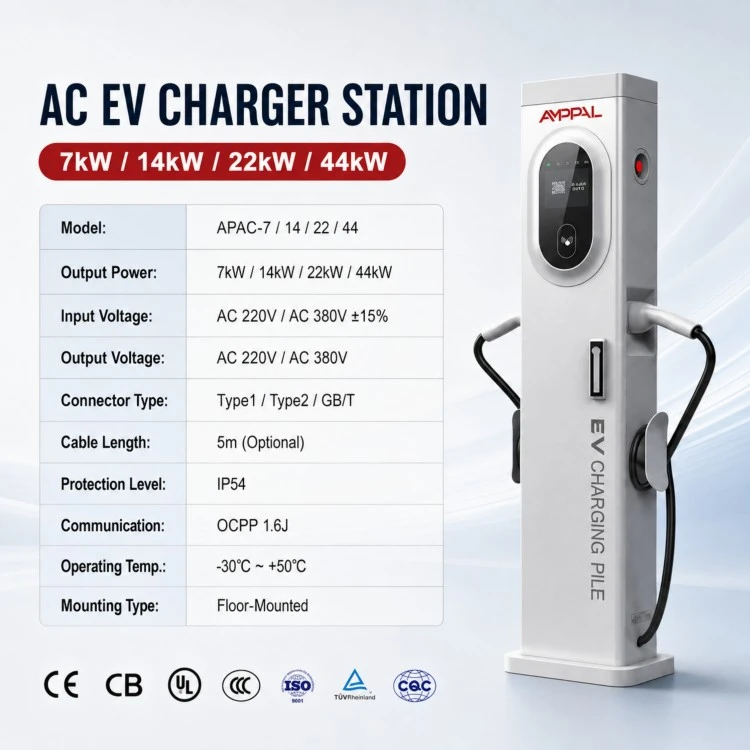

Τεχνικές Προδιαγραφές

Ιστότοποι όπου χρεώνεται κάθε εκατοστό

Στους κόλπους σε παλιές ευρωπαϊκές πόλεις όπου το πεζοδρόμιο είναι πολύ στενό για ένα ντουλάπι 240 mm. ο πύργος των 150 χιλιοστών αγκαλιάζει τη γραμμή του κράσπεδου.

Σειρές στάθμευσης: ένας πύργος στην κοινόχρηστη λωρίδα εξυπηρετεί δύο αντίθετες σειρές.

Πολυώροφοι χώροι στάθμευσης με σφιχτές στροφές ράμπας. το προφίλ κρατά ανοιχτές τις οπτικές γραμμές για τους οδηγούς και τις κάμερες.

Προαύλιοι ξενοδοχείου και γραφείων όπου ο αρχιτέκτονας τοπίου αρνείται ένα ογκώδες βάθρο δίπλα στην είσοδο.

Τοποθεσίες προσωρινών εκδηλώσεων: μία βάση αγκύρωσης M12, δύο πιστόλια και μια τροφοδοσία 380V μπορούν να τεθούν σε λειτουργία σε μια ημέρα.

Η αντιπροσωπεία προωθεί τα ηλεκτρικά οχήματα επίδειξης κατά τη διάρκεια της νύχτας χωρίς να εγκαταλείψουν τη στάθμευση σε εκθεσιακό χώρο.

Πώς ο Πύργος εξυπηρετεί δύο οχήματα από μία στήλη

Μια τριφασική τροφοδοσία 380VAC +/-15% εισέρχεται μέσω της πλάκας βάσης και προσγειώνεται σε ένα τμήμα ράγας DIN μέσα στη στήλη, όπου ο σταθμός τη διανέμει στις δύο πρίζες. Κάθε πυροβόλο όπλο βαθμολογείται με 16Α ανά φάση. Το υλικολογισμικό καλύπτει τη συνολική απόδοση στην πινακίδα των 14 kW και μοιράζεται αυτόν τον χώρο μεταξύ των δύο αυτοκινήτων.

Συνδέστε το πρώτο αυτοκίνητο και τραβάει όλο τον προϋπολογισμό. Ξεκινήστε μια δεύτερη συνεδρία και ο πύργος εξισορροπεί ξανά το ρεύμα μεταξύ των δύο υποδοχών χωρίς να διακόπτει την πρώτη. η οθόνη δείχνει τα kW και kWh κάθε συνεδρίας σε πραγματικό χρόνο.

Η οθόνη αφής εκτελεί μια ροή plug-and-charge, ενώ το OCPP 1.6J μεταφέρει κάθε εγγραφή συναλλαγής στον διακομιστή σας μέσω Ethernet, 4G ή WiFi. Εάν το δίκτυο πέσει, η περίοδος σύνδεσης συνεχίζεται και οι εγγραφές μεταφορτώνονται αργότερα.

Η πιστοποίηση και οι δοκιμές πίσω από αυτήν

Συμμόρφωση με CE σύμφωνα με τις οδηγίες χαμηλής τάσης και ηλεκτρομαγνητικής συμβατότητας, που επαληθεύεται εκ νέου πριν από κάθε πλοία παρτίδας παραγωγής.

Το 100% των μονάδων περνούν διηλεκτρικές δοκιμές hi-pot και ελέγχους συνέχειας εδάφους στην τελική γραμμή.

Θερμικός κύκλος από -30°C έως +70°C ανά IEC 60068 σε μονάδες δειγματοληψίας, συν μια δοκιμή ψεκασμού αλατιού 96 ωρών για παράκτιες εγκαταστάσεις.

48-ωρη συνεχόμενη καύση πλήρους φορτίου με ζωντανή παρακολούθηση του ρεύματος, της θερμοκρασίας και της σταθερότητας της επικοινωνίας.

Τα εξαρτήματα είναι συμβατά με RoHS και REACH και το εργοστάσιο διαθέτει σύστημα διαχείρισης ποιότητας ISO 9001:2015.

Η εισερχόμενη επιθεώρηση καλύπτει κάθε παρτίδα συνδετήρων. μια χαλαρή πρίζα τύπου 2 είναι η πιο κοινή αστοχία πεδίου που βλέπουμε στους πύργους AC.

Από το επίπεδο ατσάλι σε μια στήλη 1,4 μέτρων: Οκτώ βήματα

Κοπή λέιζερ: τα φύλλα κόβονται σε λέιζερ CNC στο ακριβές προφίλ πύργου, οι ανοχές διατηρούνται στα 0,1 mm.

Κάμψη και διαμόρφωση: ένα φρένο πίεσης CNC διπλώνει το κέλυφος της στήλης και οι σημειακές συγκολλήσεις κλειδώνουν τη ραφή.

Η ρομποτική συγκόλληση στους βραχίονες FANUC ενώνει τον βραχίονα βάσης και τον στυπιοθλίπτη εισόδου του καλωδίου, η ίδια διαδικασία που χρησιμοποιείται στη γραμμή DC μας.

Επεξεργασία επιφάνειας: μια γραμμή καθαρισμού και φινιρίσματος τριών σταδίων προστατεύει το κέλυφος πριν από τη συναρμολόγηση.

Προσυναρμολόγηση: η ράγα DIN, οι επαφές, η συσκευή υπολειπόμενου ρεύματος και η μονάδα μέτρησης έχουν τοποθετηθεί και ροπή σύμφωνα με τις προδιαγραφές.

Ηλεκτρονικά: η οθόνη, η πλακέτα επικοινωνίας και η πλακέτα τροφοδοσίας είναι τοποθετημένες και συνδεδεμένες.

Φόρτωση υλικολογισμικού και έλεγχος συμμόρφωσης OCPP: κάθε μονάδα καταχωρείται και συζευγνύεται με δοκιμαστικό διακομιστή πριν από την πυγμαχία.

Τελικό QC και συσκευασία: δοκιμή hi-pot, οπτική επιθεώρηση και συσκευασία χαρτοκιβωτίου κλείστε τη γραμμή. Οι τυπικές παραγγελίες φεύγουν σε 15-20 εργάσιμες ημέρες.

Είναι τα 14 kW τα κατάλληλα για το αποτύπωμά σας;

Ο πύργος των 14 kW κερδίζει τη διατήρησή του όπου ο περιορισμός είναι φυσικός. Εάν ο ιστότοπός σας είναι ένας ανοιχτός χώρος με μια τσιμεντένια νησίδα έτοιμη για ένα τυπικό βάθρο, αγοράστε το φθηνότερο ντουλάπι 240 mm. το λεπτό προφίλ δεν σου αγοράζει τίποτα.

Είναι επίσης λάθος εργαλείο όταν τα αυτοκίνητα μένουν οκτώ ώρες ή περισσότερο. Η νυχτερινή στάθμευση του στόλου εξυπηρετείται καλύτερα από επιτοίχια κουτιά 3,5-7 kW σε ένα κλάσμα της τιμής, επειδή τα 14 kW αποδίδουν μόνο όταν τα οχήματα μπαίνουν και βγαίνουν κατά τη διάρκεια της ημέρας.

Επιλέξτε το όταν μπορείτε να μετρήσετε τα εκατοστά: μια στενή μέση λωρίδα, μια σειρά στο πεζοδρόμιο με έναν αυστηρό κανόνα οπισθοδρόμησης ή ένα γκαράζ όπου ένα ευρύτερο ντουλάπι θα κόστιζε μια θέση στάθμευσης. Εάν δύο αυτοκίνητα με ισχύ περίπου 7 kW το καθένα ταιριάζουν με τον χρόνο παραμονής σας, αυτός είναι ο πιο αποδοτικός τρόπος για να το παραδώσετε.

AMPPAL εναντίον του τυπικού βάθρου 240 χλστ

Αποτύπωμα: 150 mm έναντι περίπου 240 mm βάθους σημαίνει ότι ο πύργος περνάει επιτόπιες έρευνες που απορρίπτουν το βάθρο.

Μία τροφοδοσία, δύο αυτοκίνητα: ένα μόνο τριφασικό κύκλωμα εξυπηρετεί και τα δύο όπλα, αντί για δύο ξεχωριστές εγκαταστάσεις.

Αποδεικτικά στοιχεία δοκιμής: CE, 100% hi-pot, 96-ωρη ψεκασμός αλατιού και 48-ωρη καύση τεκμηριώνονται ανά παρτίδα, όχι μόνο σε ένα φυλλάδιο.

Όροι αγοράς: τυπικά μοντέλα από MOQ 1 μονάδα, χρόνος παράδοσης 15-20 εργάσιμες ημέρες, 2 χρόνια εγγύηση, ανταλλακτικά μέσω DHL/FedEx.

Προσαρμογή: το λογότυπο, η οθόνη εκκίνησης και η επωνυμία καλωδίων μπορούν να αλλάξουν. Έχουμε αποστείλει προγράμματα εξαγωγών σε 40+ χώρες, συμπεριλαμβανομένων των ΗΑΕ, της Σαουδικής Αραβίας, του Καζακστάν, της Γερμανίας και του Μεξικού.

Συσκευασία και αποστολή: Λήψη στηλών στον ιστότοπο

Κάθε πύργος αποστέλλεται πλήρως συναρμολογημένος σε ένα χαρτοκιβώτιο εξαγωγής περίπου 350 x 220 x 1460 mm με γωνιακά μπλοκ αφρού. Το μεικτό βάρος είναι περίπου 45 κιλά, συμπεριλαμβανομένου του κιτ αγκύρωσης και των στυπιοθλίπτων καλωδίων.

Τα χαρτοκιβώτια πάνε τέσσερα ανά παλέτα, τυλιγμένα με προστατευτικά άκρων. ένα εμπορευματοκιβώτιο μήκους 40 ποδιών χωράει περίπου 60 πύργους παλετοποιημένους ή έως και 80 με δάπεδο.

Οι τυπικοί όροι είναι το εργοστάσιο FOB Ningbo ή Shanghai ή EXW. Κάθε αποστολή περιλαμβάνει το εμπορικό τιμολόγιο, τη λίστα συσκευασίας, τη φορτωτική, το πιστοποιητικό προέλευσης και τη δήλωση συμμόρφωσης CE. Τα θαλάσσια εμπορεύματα προς το Ρότερνταμ ή το Τζέμπελ Άλι εκτελούνται συνήθως 30-40 ημέρες.

Υποστήριξη που σέβεται το χρονοδιάγραμμα της εγκατάστασής σας

Εγγύηση 2 ετών για κατασκευαστικά ελαττώματα, υπολογίζοντας από την αποστολή και όχι από την έναρξη λειτουργίας, κάτι που μας λένε οι εγκαταστάτες ότι απλοποιεί τις αξιώσεις.

24ωρη απόκριση στα τεχνικά εισιτήρια, με διαγνωστικά βίντεο, ώστε ο ηλεκτρολόγος σας να μπορεί να επισκευαστεί με τα πόδια την ίδια μέρα.

Ανταλλακτικά της DHL/FedEx από την κεντρική μας αποθήκη. Τα γρήγορα κινούμενα αντικείμενα, όπως οθόνες αφής και στυπιοθλίπτες καλωδίων, φεύγουν εντός 2 εργάσιμων ημερών.

Paper-first RMA: στείλτε φωτογραφίες και τη σειρά της μονάδας και αποφασίζουμε μεταξύ αντικατάστασης ή επισκευής προτού στείλετε οτιδήποτε πίσω.

Για την κυκλοφορία πολλών τοποθεσιών, προτείνουμε ένα κιτ συντήρησης ανά 20 πύργους που έχετε στο απόθεμά σας, ώστε οι ανταλλαγές πεδίου να μην περιμένουν ποτέ στο τελωνείο.

Επιτόπιος χειρισμός: Λάθος εναντίον Σωστό

Λάθος: τοποθέτηση του πύργου έτσι ώστε το καλώδιο να γυρίζει προς το διάδρομο κυκλοφορίας. Δεξιά: προσανατολίστε τη στήλη έτσι ώστε και τα δύο καλώδια να βγουν μακριά από τη λωρίδα οδήγησης.

Λάθος: τροφοδοσία του πύργου από μικρό κύκλωμα επειδή είναι μόνο AC. Δεξιά: μέγεθος της τροφοδοσίας και για τα δύο όπλα μαζί. ένας τριφασικός διακόπτης 32Α με αγωγούς 6mm2 είναι ένα ασφαλές σημείο εκκίνησης και, στη συνέχεια, επαληθεύστε με τον τοπικό κώδικα.

Λάθος: εκτέλεση του καλωδίου Ethernet στον ίδιο αγωγό με το καλώδιο τροφοδοσίας. Δεξιά: ξεχωριστοί αγωγοί, σε απόσταση τουλάχιστον 30 cm μεταξύ τους, για προστασία της σύνδεσης δικτύου από παρεμβολές.

Λάθος: κάλυψη της οθόνης αφής με αυτοκόλλητα ή σήμανση. Δεξιά: κρατήστε το πρόσωπο της οθόνης καθαρό. η οθόνη 5 ιντσών είναι η μόνη τοπική διεπαφή του χειριστή.

Λάθος: υποθέτοντας ότι η εγγύηση καλύπτει βανδαλισμούς. Δεξιά: αναφέρετε αμέσως ζημιά με φωτογραφίες και τον σειριακό αριθμό. η 2ετής εγγύηση καλύπτει κατασκευαστικά ελαττώματα, επομένως όσο πιο γρήγορα το τεκμηριώσετε, τόσο πιο γρήγορα ενεργούμε.

Τι αναφέρουν οι διαχειριστές ιστότοπου μετά από μια σεζόν

Ένας χειριστής στάθμευσης στο Ντουμπάι έτρεξε 12 από αυτούς τους πύργους κατά μήκος μιας σειράς στο πεζοδρόμιο που ο δήμος είχε κρίνει πολύ στενό για τυπικά βάθρα. Μετά από οκτώ μήνες καλοκαιρινών 45°C, μια οθόνη αφής ανέπτυξε ένα τρεμόπαιγμα, το οποίο αντικαταστήσαμε υπό την εγγύηση εντός μιας εβδομάδας. Η περίληψή του: η στήλη είναι λεπτή, αλλά δεν έχει λυγίσει, ταλαντευτεί ή υπερθερμανθεί.

Ένας γερμανικός ξενοδοχειακός όμιλος τυποποιήθηκε στον πύργο για το χώρο στάθμευσης στην αυλή του, αφού ο αρχιτέκτονας απέρριψε ένα ευρύτερο ντουλάπι. Το ένα παράπονό τους: η κεραία 4G πέφτει σε μία μόνο μπάρα μέσα στην αυλή, οπότε παραγγέλνουν τώρα την έκδοση WiFi/Ethernet και την καλωδώνουν στον διακόπτη του κτιρίου.

Ένας Σαουδάραβας εργολάβος αγόρασε μια πρώτη παρτίδα 20 για ανάπτυξη μικτής χρήσης. Οι εγκαταστάσεις άγκυρας χρειάστηκαν στους ηλεκτρολόγους του δύο ώρες ανά πύργο την πρώτη ημέρα και λιγότερο από μία ώρα αφού είδαν το πρότυπο γεώτρησης. έκτοτε έχουν παραγγείλει άλλες τρεις παρτίδες.

Συχνές Ερωτήσεις

Ε: Μπορούν πραγματικά δύο αυτοκίνητα να φορτίσουν ταυτόχρονα στον πύργο των 14 kW;

Α: Ναι, και οι δύο πρίζες είναι ενεργές και ο σταθμός μοιράζεται τον προϋπολογισμό των 14 kW μεταξύ τους. ένα μόνο αυτοκίνητο έχει τον πλήρη προϋπολογισμό όταν είναι μόνο του.

Ε: Τι απόσταση χρειάζεται ο πύργος από ένα κράσπεδο ή τοίχο;

Α: Διατηρήστε περίπου 600 mm χώρο εργασίας μπροστά από τις πρίζες. περίπου 200 χιλιοστά στο πλάι είναι αρκετά για τον βρόχο του καλωδίου.

Ε: Ο λεπτός πύργος χρειάζεται θεμέλιο από σκυρόδεμα;

Α: Μια βάση αγκύρωσης M12 σε μαξιλάρι από σκυρόδεμα 300 x 300 mm είναι στάνταρ. στην άσφαλτο παρέχουμε βραχίονα επιφανειακής τοποθέτησης.

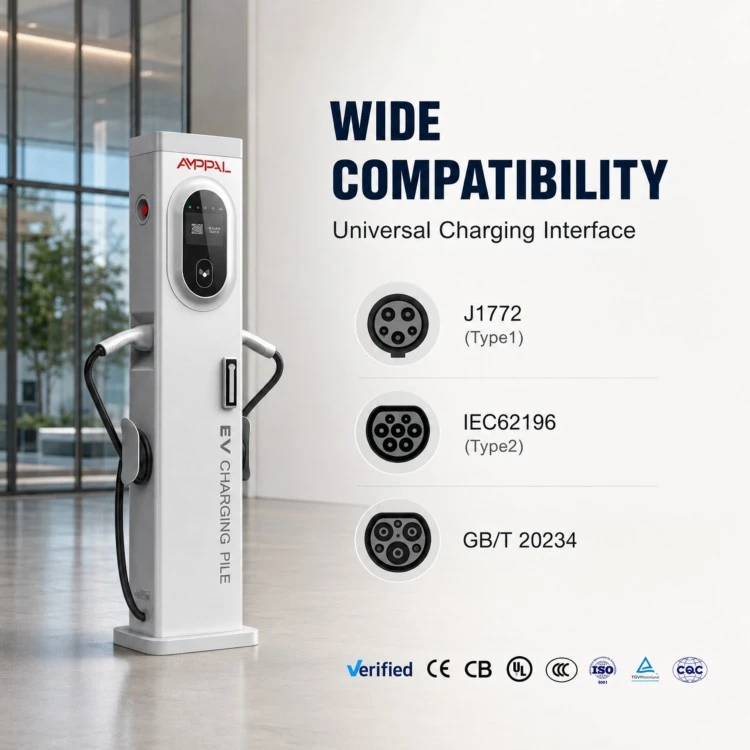

Ε: Με ποιο βύσμα αποστέλλεται ο σταθμός;

A: Δύο πρίζες τύπου 2 με καλώδια 4,5 m ως στάνταρ. αυτό το μοντέλο AC δεν προσφέρει CCS.

Ε: Μπορεί ο πύργος να λειτουργεί με μονοφασικό ρεύμα;

Α: Όχι, απαιτεί τριφασικό 380VAC. για μονοφασικές τοποθεσίες, δείτε τους επίτοιχους σταθμούς AC 3,5-7 kW.

Ε: Πώς λειτουργεί η χρέωση χωρίς τερματικό πληρωμής;

A: OCPP 1.6J τιμολόγια και απομακρυσμένη έναρξη/διακοπή στο back office ή στην πλατφόρμα περιαγωγής, ενώ η οθόνη εμφανίζει τοπικά δεδομένα συνεδρίας.

Ε: Ποιος είναι ο χρόνος παράδοσης για μια παραγγελία κοντέινερ;

Α: 15-20 εργάσιμες ημέρες για τυπικά μοντέλα μετά την επιβεβαίωση της παραγγελίας και την κατάθεση.

Ε: Είναι η οθόνη αναγνώσιμη στο άμεσο ηλιακό φως;

Α: Είναι μια έγχρωμη οθόνη LCD 5 ιντσών με ρύθμιση φωτεινότητας εξωτερικού χώρου. σε σκληρό μεσημεριανό ήλιο βοηθάει η κουκούλα σκιάς που προσφέρουμε ως επιλογή.
