44kW Slim Tower Dual-Port AC EV φορτιστής για εμπορικές εγκαταστάσεις στάθμευσης

Η ερώτηση των 44 kW είναι μια ερώτηση πίνακα

Οι περισσότεροι φορτιστές εναλλασσόμενου ρεύματος διπλού όπλου αποτυγχάνουν στα χαρτιά πριν αστοχήσουν στο πεδίο. Η αποτυχία δεν είναι ο φορτιστής. είναι η πρώτη ερώτηση του ηλεκτρολόγου: τι έχει να δώσει ο πίνακας;

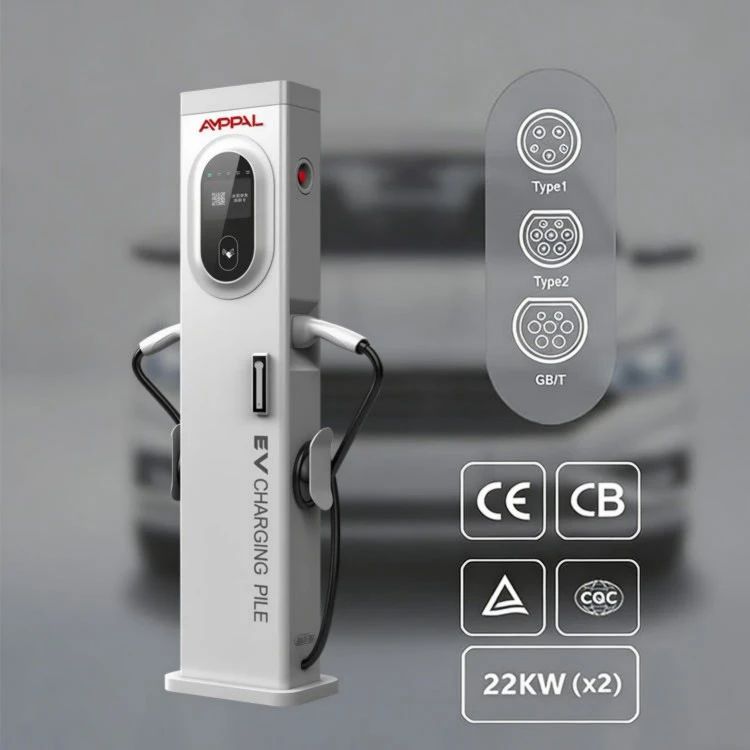

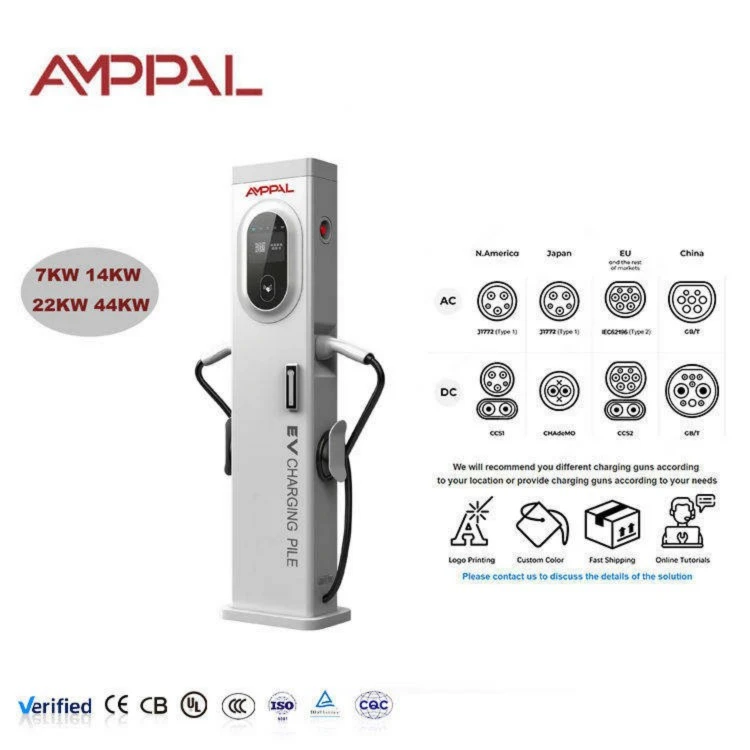

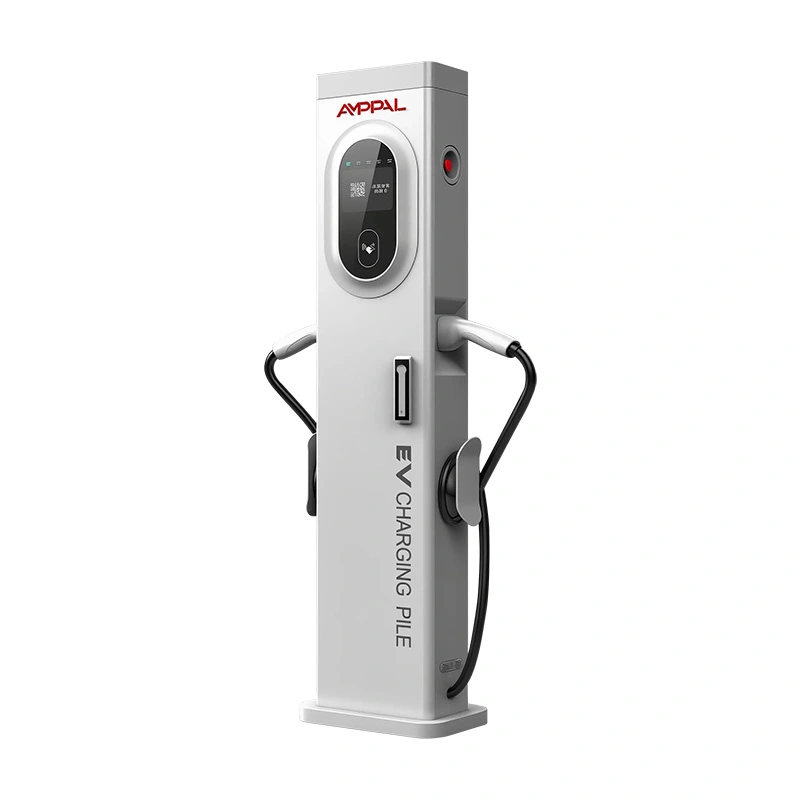

Το AMPPAL SlimTower 44 kW (AF-AC-044-Y-A-0-4-JA-P) φέρει δύο πιστόλια τύπου 2 στα 32A+32A σε τριφασική τροφοδοσία 380VAC, από στήλη 300 x 150 x 1400 mm με οθόνη αφής 5 ιντσών. Κάθε πρίζα μπορεί να τραβήξει περίπου 21 kW. το ζεύγος μαζί πλησιάζει την πινακίδα των 44 kW.

Αυτή η σελίδα είναι γραμμένη για το άτομο που υπογράφει τα ηλεκτρολογικά σχέδια. Εάν είστε εσείς, διαβάστε τα μαθηματικά του τροφοδότη παρακάτω προτού ερωτευτείτε το φύλλο προδιαγραφών.

Τα καλά νέα είναι ότι τα μαθηματικά είναι απλά και δημόσια: βολτ, αμπέρ και τετραγωνική ρίζα. Τα κακά νέα είναι ότι κανείς δεν το κάνει την ημέρα που έρχονται οι φορτιστές. Κάντε το τώρα, σε χαρτί, πριν κλείσετε το κοντέινερ.

Τι σημαίνει το Full-Load 32A+32A για τον ιστότοπό σας

Δύο αυτοκίνητα, και τα δύο στα 32Α ανά φάση: ο τροφοδότης σας πρέπει να μεταφέρει περίπου 64Α ανά φάση την ίδια στιγμή ή ο διακόπτης ανάντη να λειτουργεί τη χειρότερη δυνατή στιγμή.

Σχεδιάστε τον μετασχηματιστή: κάθε πύργος προσθέτει έως και 44 kW συνδεδεμένου φορτίου. δέκα πύργοι σημαίνουν 440 kW πριν μετρήσετε τον φωτισμό και το HVAC.

Το μέγεθος του καλωδίου ξεκινά από 16 mm2 χαλκού ανά φάση για σύντομο τρέξιμο και μεγαλώνει με την απόσταση. Τα 25mm2 ή 35mm2 είναι κοινά για διαδρομές άνω των 50 μέτρων.

Χρέωση διακόπτη: ένας τριφασικός διακόπτης 80Α ή δύο μονάδες 40Α με μία ανά πιστόλι, δίνει στο ζεύγος χώρο για το κεφάλι χωρίς ενοχλητικές διαδρομές.

Η ισορροπία φάσης είναι ένα παράπλευρο πλεονέκτημα: ένα τριφασικό φορτίο 32A+32A είναι πιο ευγενικό στο δίκτυο από τρεις μονοφασικούς φορτιστές 7kW που στοιβάζονται σε μία φάση.

Εάν ο ιστότοπος δεν μπορεί να τροφοδοτήσει πλήρες φορτίο, η διαχείριση φορτίου OCPP 1.6J μπορεί να καλύψει τον πύργο με χαμηλότερο προϋπολογισμό, ενώ διατηρείτε τον χώρο για αργότερα.

Η θερμότητα είναι μέρος του προϋπολογισμού: Τα 44 kW που λειτουργούν για ώρες ζεσταίνουν το δωμάτιο του πάνελ, επομένως προγραμματίστε τον αερισμό πριν από το πρώτο καλοκαίρι.

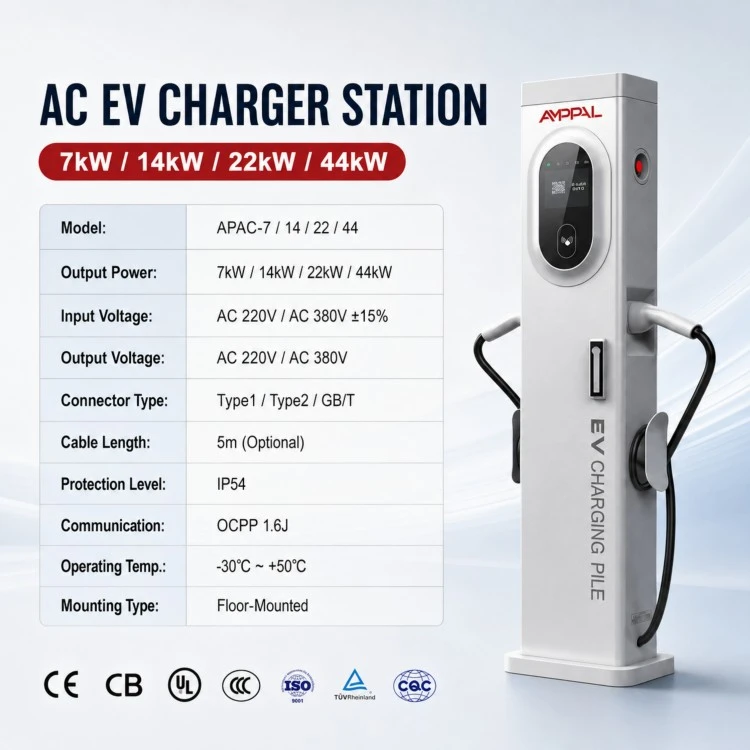

Τεχνικές Προδιαγραφές

Περιπτώσεις χρήσης που δικαιολογούν χωρητικότητα 44 kW

Ναυπηγεία αποθήκης όπου σταθμεύουν φορτηγά για μία έως τρεις ώρες μεταξύ των βάρδιων. Τα 44 kW ανά θέση μετατρέπουν το χρόνο διακοπής λειτουργίας σε εύρος χρήσης.

Οι πιάτσες ταξί και οι κόμβοι ιππασίας, όπου οι οδηγοί εναλλάσσονται γρήγορα και ο χρόνος παραμονής τους είναι λιγότερο από δύο ώρες.

Προαύλιοι σταθμοί φορτηγών που εξυπηρετούν φορτηγά παράδοσης και ελαφρά επαγγελματικά οχήματα έως 3,5 τόνους.

Αποβάθρες αποθήκης όπου μια σειρά από πύργους μοιράζεται ένα δωμάτιο μετασχηματιστή.

Στόλος ενοικίασης EV που πρέπει να γυρίζουν τα αυτοκίνητα μεταξύ των ενοικιάσεων χωρίς αναμονή ολονύχτιας.

Οικιστικά συγκροτήματα με τριφασική υπηρεσία όπου τα 44 kW είναι η υψηλότερη ισχύς εναλλασσόμενου ρεύματος που επιτρέπει ο διανομέας στον τροφοδότη.

Χώροι στάθμευσης αεροδρομίων και σταθμών, όπου μια πρωινή βιασύνη plug-in υβριδικών οχημάτων απαιτεί γρήγορη ανανέωση πριν από την αναχώρηση.

Ανάγνωση της ροής ισχύος: Από πίνακα σε βύσμα

Το ρεύμα εξέρχεται από τον πίνακα διανομής σε έναν τριφασικό τροφοδότη και εισέρχεται στον πύργο μέσω του στυπιοθλίπτη βάσης. Στο εσωτερικό, ο σταθμός μετράει κάθε πιστόλι ανεξάρτητα, επομένως η πινακίδα τύπου 44 kW δεν είναι μια γιγάντια έξοδος αλλά δύο κυκλώματα 32Α που μοιράζονται ένα περίβλημα.

Όταν ένα αυτοκίνητο συνδέεται, μπορεί να χρησιμοποιήσει τα πλήρη 32Α του δικού του όπλου. Όταν φτάσει το δεύτερο αυτοκίνητο, και τα δύο τραβούν μέχρι 32Α. ο πύργος διατηρεί τις δύο περιόδους λειτουργίας ξεχωριστές για χρέωση και το OCPP 1.6J αναφέρει την ενέργεια κάθε σύνδεσης ξεχωριστά.

Η μέτρηση ανά πρίζα έχει σημασία για τη διαίρεση: ο μισθωτής Α πληρώνει για το πιστόλι 1, ο μισθωτής Β για το πιστόλι 2 και ο διακομιστής δεν αναμιγνύει ποτέ τα σύνολα των δύο kWh.

Μια παγίδα που αξίζει να ονομάσουμε: υποβάθμιση. Εάν η τροφοδοσία είναι αδύναμη, ο διακόπτης σβήνει αντί να επιβραδύνει ο πύργος. Το καπάκι υλικολογισμικού είναι η ελεγχόμενη εναλλακτική λύση, επομένως αποφασίστε τον προϋπολογισμό πριν από την καλωδίωση, όχι μετά το πρώτο ταξίδι.

Εγγραφές ποιότητας που μπορεί να εμπιστευτεί ένας μηχανικός εγκαταστάσεων

Η συμμόρφωση τηρείται με τις οδηγίες χαμηλής τάσης και ηλεκτρομαγνητικής συμβατότητας και το αρχείο ελέγχεται εκ νέου κάθε φορά που αλλάζει το στάδιο ισχύος.

Κάθε σταθμός ελέγχεται και συνδέεται με τη γη πριν φύγει από τη γραμμή — στα 32A ανά όπλο δεν υπάρχει περιθώριο για αμφίβολη διαδρομή εδάφους.

Λειτουργία θερμότητας πλήρους φορτίου: ο πύργος 44 kW δοκιμάζεται καύσης για 48 ώρες συνεχόμενα σε ρεύμα πινακίδας, με καταγεγραμμένες θερμοκρασίες ντουλαπιού.

Οι στήλες του δείγματος εκτελούν θερμικούς κύκλους IEC 60068 μεταξύ -30°C και +70°C, συν 96 ώρες ψεκασμού αλατιού στο φινίρισμα.

Δοκιμασμένες με ροπή αρθρώσεις ζυγού και συνδετήρα. Οι χαλαροί τερματισμοί είναι η κλασική αιτία των αστοχιών θερμότητας σε εξοπλισμό AC υψηλού ρεύματος.

Η προμήθεια εξαρτημάτων ακολουθεί το RoHS και το REACH μέσα σε ένα σύστημα ISO 9001:2015. Το πεδίο εφαρμογής CCC, TÜV, UL και CB υπάρχει σε επίπεδο εγκατάστασης.

Η Ακολουθία Συναρμολόγησης Οκτώ Σταθμών

Κέλυφος κοπής με λέιζερ, ανοχής 0,1 mm, στη γραμμή CNC.

Αναδίπλωση και συγκόλληση ραφής του σώματος του πύργου.

Συγκόλληση ρομπότ FANUC της πλάκας βάσης και των βραχιόνων αδένα.

Καθαρισμός και φινίρισμα επιφανειών τριών σταδίων.

Τμήμα υψηλού ρεύματος: ζυγοί, επαφές και 32Α διακοπτικός μηχανισμός που τοποθετούνται και έχουν ροπή.

Μέτρηση και ηλεκτρονικά: μετρητές ανά πρίζα kWh, πλακέτα επικοινωνίας και οθόνη αφής 5 ιντσών.

Το φορτίο υλικολογισμικού και η συμμόρφωση OCPP τρέχουν στον δοκιμαστικό διακομιστή.

Δοκιμή δειγματοληψίας φορτίου, hi-pot, οπτικό πάσο και μετά συσκευασία. Η παραγωγή διαρκεί 15-20 εργάσιμες ημέρες.

Οδηγός ταξινόμησης μεγέθους: Πότε χωράει 44 kW (και πότε όχι)

Αγοράστε τον πύργο 44 kW όταν ο μετασχηματιστής και ο πίνακας έχουν ήδη τον χώρο κεφαλής ή όταν σχεδιάζετε το ηλεκτρικό σύστημα από την αρχή και μπορείτε να το διαστασιολογήσετε σωστά. Η επιπλέον χωρητικότητα έναντι του μοντέλου των 14 kW είναι πραγματική μόνο εάν η τροφοδοσία μπορεί να την παραδώσει.

Παραλείψτε το εάν ο ιστότοπός σας είναι σε μονοφασική παροχή 32Α. θα λειτουργούσατε τον πύργο σε ένα κλάσμα της αξιολόγησής του, πληρώνοντας για χωρητικότητα που δεν μπορείτε να χρησιμοποιήσετε. Παραλείψτε το επίσης όταν τα αυτοκίνητα σταθμεύουν κατά τη διάρκεια της νύχτας για οκτώ και πλέον ώρες. Το AC 7-11kW κοστίζει λιγότερο και είναι πιο ήπιο με τη διάρκεια ζωής της μπαταρίας. Και αν η δική σας είναι σταθερή στάθμευση στόλου με αυστηρά χρονοδιαγράμματα, επιβεβαιώστε πρώτα την επιτρεπόμενη χωρητικότητα σύνδεσης του διανομέα. ορισμένες περιοχές περιορίζουν τη φόρτιση AC ανά τοποθεσία.

Εάν ο πίνακας είναι σφιχτός αλλά η ζήτηση είναι πραγματική, η ειλικρινής απάντηση είναι η διαχείριση φορτίου: αφήστε το OCPP να καλύψει τους πύργους τώρα και αυξήστε το ανώτατο όριο καθώς μεγαλώνει η τοποθεσία. Αυτό το σχέδιο λειτουργεί με αυτόν τον πύργο επειδή το υλικολογισμικό δέχεται ένα απομακρυσμένο όριο ρεύματος.

AMPPAL Versus Budget Dual-Gun Rivals

Πραγματική ικανότητα 32A+32A: ορισμένοι πύργοι προϋπολογισμού διαφημίζουν 44 kW αλλά αποστέλλονται με επαφές 16Α. εκτυπώνουμε την βαθμολογία ανά όπλο στην πινακίδα.

Ανεξάρτητη μέτρηση ανά πρίζα για τμηματική χρέωση, ούτε ένας αθροιστικός μετρητής.

OCPP 1.6J μέσω Ethernet, 4G και WiFi, ώστε ο πύργος να ενώνει τα συστήματα διαχείρισης φορτίου και περιαγωγής.

Αποδεικτικά στοιχεία δοκιμής: θερμική λειτουργία πλήρους φορτίου, κούτσουρα ροπής και αποτελέσματα ψεκασμού αλατιού διαθέσιμα ανά παρτίδα.

Εμπορικοί όροι: MOQ 1 μονάδα, χρόνος παράδοσης 15-20 εργάσιμες ημέρες, 2 χρόνια εγγύηση, ανταλλακτικά DHL/FedEx.

Επιλογές OEM για την επωνυμία λογότυπου, οθόνης και καλωδίων. εξαγωγές σε 40+ χώρες από το 2014.

Λεπτομέρειες Logistics και Συσκευασίας

Κάθε πύργος αποστέλλεται πλήρως συναρμολογημένος σε χαρτοκιβώτιο εξαγωγής 5 στρώσεων περίπου 350 x 220 x 1460 mm με γωνιακά μπλοκ αφρού, κιτ αγκύρωσης και στυπιοθλίπτες καλωδίων μέσα. το μεικτό βάρος είναι περίπου 45 κιλά.

Τέσσερα χαρτοκιβώτια πηγαίνουν σε μια παλέτα με προστατευτικά άκρων και συρρικνωμένο περιτύλιγμα. ένα εμπορευματοκιβώτιο μήκους 40 ποδιών χωράει περίπου 60 πύργους παλετοποιημένους ή έως και 80 πύργους σε δάπεδο και η επανασυσκευασία LCL γίνεται κατόπιν αιτήματος.

Η τιμολόγηση είναι συνήθως FOB Ningbo ή Shanghai, με EXW κατόπιν αιτήματος. Κάθε αποστολή φέρει τιμολόγιο, λίστα συσκευασίας, φορτωτική, πιστοποιητικό προέλευσης και δήλωση συμμόρφωσης CE. Οι συγκεντρωτικές αποστολές προς τη Μέση Ανατολή και την ΚΑΚ πραγματοποιούνται εβδομαδιαία, γεγονός που συντομεύει τη διαμετακόμιση για μικρότερες παραγγελίες.

Υπηρεσία που ξεκινά με τον πίνακα

Εγγύηση 2 ετών από την ημερομηνία αποστολής, που καλύπτει κατασκευαστικά ελαττώματα, συμπεριλαμβανομένου του τμήματος υψηλού ρεύματος.

24ωρη τεχνική απάντηση. οι μηχανικοί μας συμμετέχουν τακτικά σε κλήσεις ανάθεσης για να ελέγξουν τη ρύθμιση του πίνακα με τον ηλεκτρολόγο σας.

Ανταλλακτικά μέσω DHL/FedEx. οι επαφές, οι μετρητές και οι οθόνες αφής φεύγουν εντός 2 εργάσιμων ημερών.

RMA με φωτογραφίες και σειριακό αριθμό: η αντικατάσταση ή η επισκευή επιβεβαιώνεται πριν επιστραφεί οτιδήποτε.

Δωρεάν πακέτο υποστήριξης: φύλλο υπολογισμού τροφοδότη, τιμές ροπής και λίστα ελέγχου θέσης σε λειτουργία.

Προειδοποιήσεις καλωδίωσης και λειτουργίας

Λάθος: υποθέτοντας ότι ένας διακόπτης 32Α καλύπτει και τα δύο όπλα. Δεξιά: μέγεθος της τροφοδοσίας για 64A ανά σύνολο φάσης ή προστατέψτε κάθε πιστόλι ξεχωριστά.

Λάθος: επαναχρησιμοποίηση λεπτού καλωδίου από παλιά εγκατάσταση. Δεξιά: 16mm2 ελάχιστο ανά φάση, αναβαθμισμένο για μεγάλες διαδρομές. ελέγξτε την πτώση τάσης σε πλήρες φορτίο.

Λάθος: αφήστε τον πύργο να παραμείνει για πάντα σε ένα καπάκι υλικολογισμικού, επειδή ο πίνακας δεν αναβαθμίστηκε ποτέ. Σωστά: καταγράψτε το καπάκι στο αρχείο καταγραφής συντήρησης και ανυψώστε το μόνο αφού αποδειχθεί η τροφοδοσία.

Λάθος: ανάμειξη πιστολιού 1 και πιστολιού 2 ενοικιαστών σε ένα τιμολόγιο. Δεξιά: διατήρηση της μέτρησης ανά πρίζα ενεργοποιημένη. Το OCPP αναφέρει κάθε σύνδεσμο ξεχωριστά.

Λάθος: αγνόηση της ροπής μετά από επίσκεψη σέρβις. Δεξιά: επαναφορά της ροπής των συνδέσεων ζυγού και ωτίδων ετησίως. Οι αστοχίες θερμότητας στον εξοπλισμό AC είναι σχεδόν πάντα χαλαροί σύνδεσμοι.

Λάθος: παράλειψη της συσκευής υπολειπόμενου ρεύματος. Δεξιά: τοποθετήστε ένα RCD 30 mA σύμφωνα με τους τοπικούς κανόνες. ο πύργος λειτουργεί με τυπική προστασία RCD.

Μηχανικοί Εγκαταστάσεων με τα δικά τους λόγια

Ένας διαχειριστής αποθήκης στο Αλμάτι τοποθέτησε έξι πύργους για έναν δημοτικό στόλο 40 βαν. Τα μαθηματικά του τροφοδότη 64Α ανά φάση ήταν η όλη συζήτηση με τον διανομέα του. Μόλις επιβεβαιώθηκε ο χώρος κεφαλής του μετασχηματιστή, η θέση σε λειτουργία κράτησε μία ημέρα. Σημείωσε ότι τα σημάδια ροπής στο κάλυμμα της ράβδου του διαύλου εμπόδιζαν τους ηλεκτρολόγους του να μαντέψουν.

Ένας χειριστής logistics στη Γκουανταλαχάρα συνδύασε τους πύργους με έναν μετασχηματιστή 250 kVA για είκοσι προγραμματισμένους κόλπους. Παραδέχονται ότι υπερέλεξαν τον μετασχηματιστή κατά ένα βήμα. το επιπλέον κόστος ήταν μικρό και η πορεία ανάπτυξης είναι πλέον δωρεάν. Το παράπονό τους: το μενού 5 ιντσών είναι βαθύ και οι οδηγοί χρησιμοποιούν ως επί το πλείστον την εφαρμογή ούτως ή άλλως.

Ένας χειριστής αποθήκης κοντά στη Μόσχα λειτουργεί τους πύργους με καπάκι υλικολογισμικού 11 kW μέχρι να ενεργοποιηθεί ένας δεύτερος τροφοδότης το επόμενο έτος. Αυτό ακριβώς είναι το σταδιακό σχέδιο που προτείναμε, και γι' αυτό δεν αγόρασαν φθηνότερο φορτιστή απλής τιμής.

FAQ: Power, Panels και Dual Guns

Ε: Τι τροφοδότη χρειάζεται ένας πύργος 44 kW;

A: Τριφασική τροφοδοσία μεγέθους περίπου 64A ανά φάση σε πλήρες φορτίο, με αγωγούς 16-25mm2 ανάλογα με το μήκος λειτουργίας.

Ε: Μπορούν και τα δύο όπλα να προσφέρουν 32Α ταυτόχρονα;

Α: Ναι, κάθε πιστόλι έχει βαθμολογία 32Α ανά φάση. μαζί πλησιάζουν την πινακίδα των 44 kW.

Ε: Πόσους πύργους μπορεί να υποστηρίξει ένας μετασχηματιστής 250 kVA;

Α: Περίπου πέντε σε πλήρες φορτίο. με τη διαχείριση φορτίου OCPP μπορείτε να εγκαταστήσετε περισσότερα και να περιορίσετε το σύνολο.

Ε: Υποστηρίζει ο πύργος διαχείριση φορτίου;

Α: Ναι, τα απομακρυσμένα όρια ρεύματος OCPP 1.6J επιτρέπουν στην πλατφόρμα να καλύπτει κάθε υποδοχή.

Ε: Είναι αυτός ο πύργος μονοφασικός συμβατός;

Α: Όχι, χρειάζεται τριφασικό 380VAC. για μονοφασικές τοποθεσίες, δείτε τους επίτοιχους σταθμούς 3,5-7 kW.

Ε: Τι μέγεθος καλωδίου για διαδρομή 60 μέτρων;

Α: Υπολογίστε την πτώση τάσης στα 64Α ανά φάση. οι περισσότερες διαδρομές 60m προσγειώνονται σε 25mm2, αλλά επιβεβαιώστε με τον ηλεκτρολόγο σας.

Ε: Γιατί είναι σημαντική η μέτρηση ανά όπλο;

Α: Δύο ένοικοι σε έναν πύργο χρειάζονται ξεχωριστά σύνολα kWh για δίκαιη χρέωση. ο πύργος μετράει την κάθε πρίζα ανεξάρτητα.

Ε: Ποιος είναι ο χρόνος παράδοσης;

Α: 15-20 εργάσιμες ημέρες για τα τυπικά μοντέλα μετά την κατάθεση, όπως και οι άλλοι πύργοι AC. Οι μαζικές παραγγελίες προγραμματίζονται σε προσφορά.
