Φορτιστής AC EV 22kW Slim Tower για Κατοικίες και Εμπορικές Ακίνητα

Γιατί ένα ανοιχτό πρωτόκολλο έχει μεγαλύτερη σημασία από τον αριθμό kW

Ρωτήστε έναν χειριστή που έχει περάσει τρία χρόνια σε ένα κλειστό σύστημα φόρτισης και ο πόνος ξεκινά την ημέρα της μετανάστευσης. Το υλικό λειτούργησε. το λογισμικό αρνήθηκε να φύγει. Το Open OCPP 1.6J υπάρχει για να αποτρέψει ακριβώς αυτή τη συνομιλία.

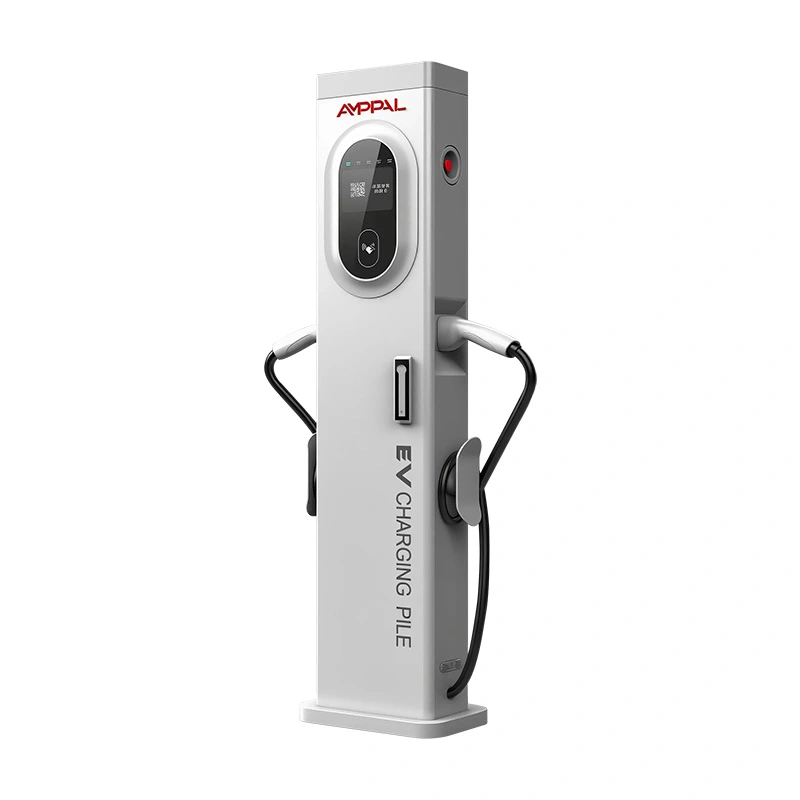

Ο φορτιστής AC EV AMPPAL Slim Tower 22 kW για κατοικίες και εμπορικές ιδιοκτησίες (AF-AC-022-Y-A-0-4-JA-P) αποδίδει 22 kW μέσω δύο όπλων τύπου 2 (16A+16A) από μια οθόνη αφής 300 x 150 x 1400 ιντσών. Ο πραγματικός διαφοροποιητής του βρίσκεται στο υλικολογισμικό: κάθε συναλλαγή, περίοδος λειτουργίας και συμβάν κατάστασης εκφράζει το τυπικό OCPP 1.6J.

Αυτό σημαίνει ότι ο πύργος δεν είναι παντρεμένος με το cloud, την εφαρμογή μας ή την πύλη οποιουδήποτε μεταπωλητή. Το δείχνεις στην πλατφόρμα που επιλέγεις σήμερα, και πάλι σε τρία χρόνια όταν εμφανιστεί μια καλύτερη.

Τα κλειστά συστήματα είναι εύκολα στην αρχή: η εφαρμογή είναι γυαλισμένη, η ρύθμιση είναι ένας κωδικός QR. Ο λογαριασμός έρχεται αργότερα, σε τέλη εξόδου, εξοπλισμό επαναγοράς ή δεδομένα σε διακομιστή που δεν ελέγχετε.

Έξι λόγοι για να επιμείνετε στο OCPP 1.6J

Χωρίς κλείδωμα προμηθευτή: εάν η πλατφόρμα αυξήσει χρεώσεις ή τεθεί εκτός σύνδεσης, το υλικό παραμένει δικό σας και συνεχίζει.

Έτοιμο για περιαγωγή: οι συγκεντρωτές και τα δίκτυα συνεργατών δέχονται το ίδιο πρωτόκολλο που ήδη μιλάει το back office σας.

Ο έλεγχος των τιμολογίων παραμένει μαζί σας: ορίζετε τις τιμές ανά σύνδεσμο μέσω της πλατφόρμας, όχι μέσω μιας εφαρμογής που είναι δεσμευμένη στο εργοστάσιο.

Απομακρυσμένες λειτουργίες: έναρξη/διακοπή, κρατήσεις και ενημερώσεις υλικολογισμικού χρησιμοποιούν το ίδιο κανάλι OCPP με τα δεδομένα μέτρησης.

Ελεγχόμενα αρχεία: κάθε kWh και κάθε αναγνωριστικό συναλλαγής καταγράφονται σε τυπική μορφή που μπορούν να διαβάσουν οι λογιστές και οι ρυθμιστικές αρχές.

Μελλοντική προστασία: όταν η ηλιακή ή η έξυπνη φόρτιση φτάσει αργότερα, τα περισσότερα συστήματα διαχείρισης ενέργειας που βασίζονται σε OCPP μπορούν να διαβάσουν τα ζωντανά δεδομένα αυτού του πύργου.

Ανοιχτός διαγωνισμός: εάν η εταιρεία σας πρέπει να υποβάλει εκ νέου προσφορά για την υπηρεσία χρέωσης, ένα δίκτυο ανοιχτού πρωτοκόλλου είναι πιο εύκολο να παραδοθεί, να αποτιμηθεί και να ελεγχθεί.

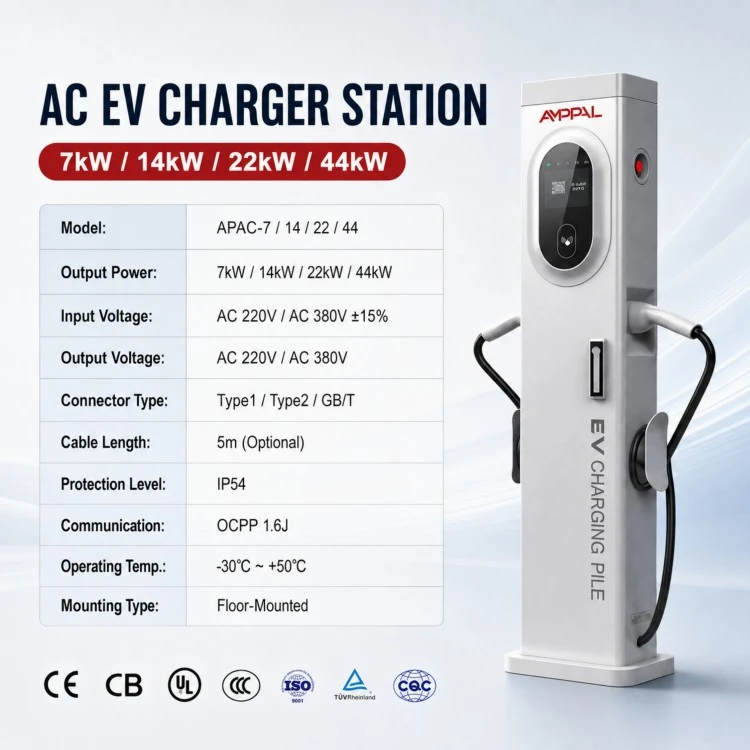

Τεχνικές Προδιαγραφές

Σενάρια όπου η ελευθερία της πλατφόρμας αποδίδει

CPO που προσφέρουν το back office τους κάθε δύο ή τρία χρόνια και χρειάζονται φορτιστές που επιβιώνουν από την ανταλλαγή.

Στόλους που συνδέονται με τον υπάρχοντα διακομιστή OCPP της μητρικής εταιρείας αντί να εκτελούν ένα δεύτερο σύστημα.

Ξενοδοχεία και εμπορικά κέντρα που θέλουν να περιπλανηθούν με πολλές εφαρμογές, δεν δεσμεύονται από την εφαρμογή ενός χειριστή.

Προγραμματιστές ακινήτων που εγκαθιστούν τώρα και πωλούν τα δικαιώματα χρέωσης αργότερα. ο αγοραστής κληρονομεί ανοιχτό υλικό.

Κυβερνητικές δημοπρασίες χρέωσης δρόμου που απαιτούν ανοιχτά πρότυπα στις προδιαγραφές.

Οι χειριστές δοκιμάζουν έναν νέο συσσωρευτή σε δέκα πύργους πριν δεσμεύσουν ολόκληρο το δίκτυο.

Πώς ο σταθμός μιλάει σε οποιαδήποτε πλατφόρμα

Ο πύργος διατηρεί ανοιχτά δύο κανάλια συνομιλίας: Ethernet ως τον κύριο σύνδεσμο, συν 4G και WiFi ως εναλλακτικά. Καλεί στον διακομιστή σας, επομένως δεν απαιτείται προώθηση θύρας ή στατική δημόσια IP από την πλευρά σας.

Όταν συνδέεται ένα αυτοκίνητο, ο σταθμός στέλνει μια ειδοποίηση εκκίνησης και, στη συνέχεια, ενημερώνεται η κατάσταση και η συναλλαγή καθώς εκτελείται η περίοδος λειτουργίας. Το OCPP 1.6J χειρίζεται τόσο τη διαχείριση του σημείου φόρτισης όσο και τον χειρισμό συναλλαγών καθαρά για φόρτιση εναλλασσόμενου ρεύματος.

Η μετεγκατάσταση είναι αλλαγή διαμόρφωσης, όχι αλλαγή υλικού: ανοίξτε το μενού του σταθμού, εισαγάγετε τη διεύθυνση URL και τα διαπιστευτήρια του νέου διακομιστή, κάντε επανεκκίνηση. Οι μηχανικοί μας μπορούν να περάσουν το άτομο πληροφορικής σας μέσω του διακόπτη σε λιγότερο από μία ώρα, συνήθως από απόσταση.

Αξίζει να γνωρίζετε: ο πύργος διατηρεί το τοπικό του αρχείο μέτρησης και περιόδου λειτουργίας ανεξάρτητα από τον διακομιστή με τον οποίο μιλάει. Ακόμα κι αν μια πλατφόρμα εξαφανιστεί κατά τη διάρκεια της νύχτας, εξακολουθείτε να έχετε το ιστορικό φόρτισης αποθηκευμένο στη συσκευή για εξαγωγή.

Πιστοποιήσεις που υποστηρίζουν την αξίωση πρωτοκόλλου

CE σύμφωνα με τις οδηγίες Χαμηλής Τάσης και EMC, επαληθευμένο εκ νέου σε κάθε παρτίδα παραγωγής.

Η συμμόρφωση του OCPP 1.6J ελέγχεται έναντι ενός διακομιστή αναφοράς στο εργαστήριό μας πριν οι μονάδες αποχωρήσουν από τη γραμμή.

100% διηλεκτρική δοκιμή hi-pot και έλεγχοι συνέχειας εδάφους στον τελικό σταθμό.

Θερμικός κύκλος IEC 60068 από -30°C έως +70°C και ψεκασμός άλατος 96 ωρών σε μονάδες δειγματοληψίας.

Εγγραφή 48 ωρών πλήρους φόρτωσης ενώ ο σύνδεσμος επικοινωνίας παρακολουθείται για διαρροές και συμπεριφορά επανασύνδεσης.

Στοιχεία συμβατά με RoHS/REACH σύμφωνα με σύστημα ποιότητας ISO 9001:2015. το εργοστάσιο διαθέτει επίσης πιστοποιητικά CCC, TÜV, UL και CB σε άλλες σειρές προϊόντων.

Μέσα στην Αίθουσα Συνελεύσεων: Οκτώ Βήματα Παραγωγής

Κοπή με λέιζερ CNC του κελύφους της στήλης, ανοχής 0,1 mm.

Αναδίπλωση και συγκόλληση με ραφή του σώματος πύργου 1400mm.

Συγκόλληση ρομπότ FANUC της πλάκας βάσης και των βραχιόνων στυπιοθλίπτη καλωδίων.

Καθαρισμός και φινίρισμα επιφάνειας τριών σταδίων πριν από τη συναρμολόγηση.

Συγκρότημα ράγας DIN: επαφές, RCD και μονάδα μέτρησης, με ροπή σύμφωνα με τις προδιαγραφές.

Θήκη ηλεκτρονικών: έχει τοποθετηθεί οθόνη αφής, πλακέτα επικοινωνίας και πίνακας τροφοδοσίας.

Το υλικολογισμικό που αναβοσβήνει και η συμμόρφωση OCPP τρέχουν στον δοκιμαστικό διακομιστή μας. το αρχείο καταγραφής δοκιμής αποθηκεύεται ανά σειριακό αριθμό.

Hi-pot, οπτικό QC και συσκευασία. Οι τυπικές παραγγελίες αποστέλλονται σε 15-20 εργάσιμες ημέρες.

Επιλογή σταθμού ετοιμότητας πλατφόρμας: Τρεις έλεγχοι

Ελέγξτε ένα: έχει πραγματικά σημασία για εσάς η τρέχουσα πλατφόρμα σας; Εάν διαχειρίζεστε έναν ιστότοπο με μια αποκλειστική εφαρμογή που σας ικανοποιεί, ένας κλειστός φορτιστής είναι φθηνότερος και η ελευθερία αυτού του πύργου είναι χρήματα που δεν θα χρησιμοποιήσετε.

Ελέγξτε δύο: ποια έκδοση πρωτοκόλλου μιλάει το back office σας; Αυτός ο σταθμός τρέχει OCPP 1.6J, το οποίο καλύπτει τη συντριπτική πλειοψηφία των αναγκών φόρτισης AC. εάν ο οδικός σας χάρτης απαιτεί λειτουργίες OCPP 2.0, όπως το ISO 15118 plug-and-charge, ενημερώστε μας προτού παραγγείλετε, ώστε να σας συμβουλεύσουμε για το σωστό μοντέλο.

Έλεγχος τρία: ποιος διατηρεί τη σχέση περιαγωγής; Εάν ένας αθροιστής θα δρομολογήσει τις συνεδρίες σας, ζητήστε του πρώτα τα στοιχεία του διακομιστή OCPP. Οι περισσότεροι δέχονται τελικά σημεία 1,6J και ο πύργος μπορεί να ενταχθεί στο δίκτυό τους μέσα σε μια ημέρα.

Μια ακόμη ειλικρινής σημείωση: το ανοιχτό πρωτόκολλο σας προστατεύει από το κλείδωμα, όχι από την κακή καλωδίωση. Ο πύργος των 22 kW εξακολουθεί να χρειάζεται μια σωστή τριφασική τροφοδοσία 380 VAC, έναν διακόπτη σωστού μεγέθους και μια γειωμένη εγκατάσταση. κανένα υλικολογισμικό δεν μπορεί να διορθώσει ένα χαλαρό ουδέτερο.

Γιατί οι χειριστές αγοράζουν τον πύργο AMPPAL για ανοιχτά δίκτυα

Ειλικρίνεια πρωτοκόλλου: Η συμμόρφωση του OCPP 1.6J επαληθεύεται ανά παρτίδα στο εργαστήριό μας και θα κοινοποιήσουμε το αρχείο καταγραφής δοκιμών.

Χώρος κεφαλής υλικού: δύο υποδοχές 16Α σε μία τροφοδοσία 380VAC, οθόνη 5 ιντσών, IP54, εύρος λειτουργίας -20°C έως +50°C.

Όροι: MOQ 1 μονάδα σε τυπικά μοντέλα, χρόνος παράδοσης 15-20 εργάσιμες ημέρες, 2 χρόνια εγγύηση.

Παγκόσμια εμβέλεια: εξαγωγές σε 40+ χώρες, περιλαμβάνεται τεκμηρίωση CE, ανταλλακτικά μέσω DHL/FedEx.

Βάθος OEM/ODM: έχουμε δημιουργήσει γραμμές AC και DC για επωνυμίες στη Μέση Ανατολή, την Ευρώπη και τη Νοτιοανατολική Ασία από το 2014.

Συσκευασία, φόρτωση και εξαγωγή εγγράφων

Παραγγείλετε ένα δοχείο και λαμβάνετε την ίδια ειλικρινή συσκευασία κάθε φορά: ένας πύργος ανά χαρτοκιβώτιο 5 στρώσεων, γωνιακά μπλοκ αφρού, κιτ αγκύρωσης και στυπιοθλίπτες μέσα, περίπου 45 κιλά μεικτά ανά κουτί.

Τέσσερα χαρτοκιβώτια σε μια παλέτα με προστατευτικά άκρων και συρρικνωμένο περιτύλιγμα. ένα εμπορευματοκιβώτιο μήκους 40 ποδιών μεταφέρει περίπου 60 πύργους παλετοποιημένους ή έως και 80 με φορτίο δαπέδου, επομένως ο φορτίο ανά μονάδα παραμένει προβλέψιμος για την προσφορά σας.

Παραθέτουμε FOB Ningbo ή Shanghai (EXW διαθέσιμο) και παραδίδουμε το εμπορικό τιμολόγιο, τη λίστα συσκευασίας, τη φορτωτική, το πιστοποιητικό προέλευσης και τη δήλωση συμμόρφωσης CE με κάθε αποστολή.

Τα μικτά δοχεία είναι ευπρόσδεκτα: οι πύργοι μοιράζονται χώρο με τις επιτοίχιες μονάδες AC.

Υποστήριξη χτισμένη γύρω από τη μετεγκατάσταση πλατφόρμας

Εγγύηση 2 ετών για κατασκευαστικά ελαττώματα, που υπολογίζονται από την ημερομηνία αποστολής.

24ωρη τεχνική απάντηση. οι μηχανικοί μας έχουν συμμετάσχει σε προσκλήσεις μετεγκατάστασης πλατφόρμας για πελάτες σε τέσσερις ζώνες ώρας.

Ανταλλακτικά μέσω DHL/FedEx εντός 2 εργάσιμων ημερών για κοινά είδη.

Φωτογραφία και σειριακή RMA: επιβεβαιώνουμε την αντικατάσταση ή την επισκευή πριν επιστρέψετε οτιδήποτε.

Δωρεάν πακέτο τεκμηρίωσης: οδηγός σύνδεσης OCPP, δείγμα διαμόρφωσης διακομιστή και ένα τελικό σημείο δοκιμής για την ομάδα IT σας.

Οι σημειώσεις έκδοσης υλικολογισμικού αναφέρουν ποια μηνύματα OCPP άλλαξαν, ώστε η ομάδα της πλατφόρμας σας να μπορεί να δοκιμάσει πριν από την κυκλοφορία.

Μετανάστευση και λειτουργία: Λάθος εναντίον Σωστό

Λάθος: αλλαγή της διεύθυνσης URL του διακομιστή ενώ εκτελείται μια περίοδος λειτουργίας. Δεξιά: μετεγκατάσταση όταν ο σύνδεσμος είναι αδρανής και επανεκκινήστε τον πύργο μετά το διακόπτη.

Λάθος: αν υποθέσουμε ότι μόνο το WiFi είναι αρκετό για ένα δημόσιο δίκτυο. Δεξιά: καλωδιώστε την κύρια σύνδεση με το Ethernet και διατηρήστε το 4G ως εναλλακτικό.

Λάθος: αφήνοντας τα προεπιλεγμένα διαπιστευτήρια στο μενού σταθμών. Δεξιά: ορίστε έναν ισχυρό κωδικό πρόσβασης την πρώτη μέρα. η σύνδεση OCPP είναι τόσο ασφαλής όσο και τα διαπιστευτήρια της συσκευής.

Λάθος: δοκιμάζοντας μια πλατφόρμα και υποθέτοντας ότι οι υπόλοιπες συμπεριφέρονται το ίδιο. Δεξιά: εκτελέστε μια δοκιμή 24 ωρών στον νέο διακομιστή με έναν πύργο πριν αλλάξετε τον στόλο.

Λάθος: παράβλεψη συγχρονισμού ρολογιού. Δεξιά: διατηρήστε το NTP ενεργοποιημένο, επειδή τα αρχεία καταγραφής συναλλαγών με λοξές χρονικές σημάνσεις προκαλούν αργότερα διαφωνίες χρέωσης.

Λάθος: αντιμετώπιση των ενημερώσεων υλικολογισμικού ως προαιρετικές. Δεξιά: προγραμματίστε ενημερώσεις σε αδρανείς συνδέσεις, επειδή οι διορθώσεις συχνά στοχεύουν ακριβώς στις περιπτώσεις ακραίων που αναφέρουν οι χειριστές πεδίου.

Οι χειριστές με τα δικά τους λόγια

Ένας χειριστής σημείου φόρτισης στην Κροατία μετέφερε 30 πύργους από τη μια πλατφόρμα στην άλλη σε ένα μόνο Σαββατοκύριακο. Ο τεχνικός επικεφαλής τους είπε ότι ο διακόπτης ήταν μια αλλαγή URL ανά μονάδα και η μόνη καθυστέρηση ήταν το δικό τους DNS. Τώρα δοκιμάζουν έναν νέο αθροιστή σε πέντε πύργους πριν από οποιαδήποτε ανανέωση συμβολαίου.

Μια εταιρεία logistics της Μαλαισίας έδεσε τους πύργους στον υπάρχοντα διακομιστή OCPP του ομίλου αντί να λειτουργεί ένα δεύτερο back office. Το παράπονο του διαχειριστή IT τους: η οθόνη 5 ιντσών εμφανίζει μόνο αγγλικά, επομένως οι οδηγοί χρειάζονται περιστασιακά την εφαρμογή για κινητά για οδηγίες στα Μαλαισιανά.

Ένας Τούρκος χειριστής, μέρος μιας συνεργασίας που προμηθεύουμε από το 2022, χρησιμοποιεί τους πύργους για τη φόρτιση στο πεζοδρόμιο στην Κωνσταντινούπολη. Το εναλλακτικό 4G τα έσωσε δύο φορές κατά τη διάρκεια τοπικών περικοπών ινών. Οι περίοδοι σύνδεσης διατήρησαν τη σωστή χρέωση επειδή ο σταθμός έβαλε τις εγγραφές στην ουρά και τις ανέβασε όταν ο σύνδεσμος επέστρεφε.

Αυτό που επαναλαμβάνεται σε αυτές τις αναφορές: κανείς δεν προϋπολογίζει μια αλλαγή πρωτοκόλλου και οι πύργοι που επιβιώνουν αθόρυβα είναι αυτοί που κανείς δεν έπρεπε να αγγίξει.

Ερωτήσεις που κάνουν οι χειριστές σχετικά με το Platform Freedom

Ε: Λειτουργεί ο πύργος με οποιαδήποτε πλατφόρμα OCPP 1.6J;

Α: Οποιαδήποτε πλατφόρμα που υλοποιεί το προφίλ φόρτισης AC 1.6J. Διατηρούμε μια σύντομη λίστα με δοκιμασμένους διακομιστές και προσθέτουμε τους δικούς σας κατόπιν αιτήματος.

Ε: Μπορώ να εκτελέσω δύο πύργους σε μια σύνδεση διακομιστή;

Α: Ναι, κάθε πύργος καταχωρείται ως το δικό του σημείο φόρτισης με τη δική του ταυτότητα.

Ε: Τι θα συμβεί εάν η πλατφόρμα τεθεί εκτός σύνδεσης με τη μέση χρέωση;

Α: Η περίοδος σύνδεσης συνεχίζεται και η εγγραφή βρίσκεται στην ουρά τοπικά και στη συνέχεια μεταφορτώνεται όταν επιστρέψει ο σύνδεσμος.

Ε: Ο πύργος των 22 kW εξακολουθεί να είναι μια λεπτή στήλη 150 mm;

Α: Ναι, το ίδιο σώμα 300 x 150 x 1400 mm με τους πύργους 14 kW και 44 kW.

Ε: Χρεώνετε για ενημερώσεις υλικολογισμικού;

Α: Όχι, το υλικολογισμικό είναι δωρεάν κατά τη διάρκεια της περιόδου εγγύησης και παραδίδεται μέσω του καναλιού OCPP ή ως τοπικό αρχείο.

Ε: Μπορώ να κάνω επωνυμία στον πύργο με το όνομά μου;

Α: Ναι, το λογότυπο, η οθόνη εκκίνησης και η συσκευασία προσαρμόζονται βάσει συμφωνίας OEM.

Ε: Πόσο γρήγορα φορτίζει ένα αυτοκίνητο σε αυτόν τον πύργο;

A: Κάθε πρίζα παρέχει έως και 16A ανά φάση, περίπου 11kW σε τριφασικό 380V. η πινακίδα 22 kW είναι το σύνολο των δύο όπλων.

Ε: Ποια ανταλλακτικά πρέπει να αποθηκεύσω;

Α: Μια οθόνη αφής, μια πλακέτα επικοινωνίας και ένα σετ στυπιοθλίπτων καλωδίων καλύπτουν τις περισσότερες επισκευές πεδίου. προτείνουμε ένα κιτ ανά 20 πύργους.
