Πύργος φόρτισης AC EV διπλής θύρας 14 kW για επαγγελματικούς χώρους στάθμευσης

Δύο σημεία φόρτισης σε ένα θεμέλιο

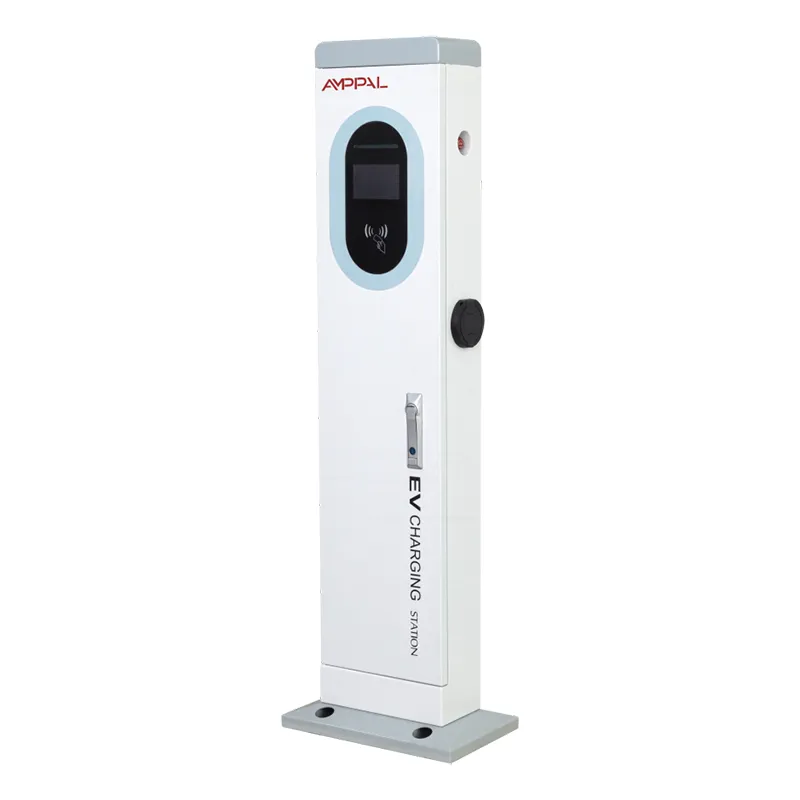

Δύο θέσεις στάθμευσης μπορούν να μοιράζονται μια στήλη φόρτισης - αυτή η μόνη απόφαση είναι η όλη ιστορία αυτού του προϊόντος. Το AF-AC-14kW είναι ένας πύργος 410 x 240 x 1400 mm με δύο πιστόλια AC 7 kW, μία έγχρωμη οθόνη αφής 5 ιντσών, ένα σετ τερματικού πληρωμής και μία μονάδα δικτύου που εξυπηρετεί και τις δύο πλευρές.

Σκεφτείτε το σαν δύο κιβώτια τοίχου συμπυκνωμένα σε μια ανεξάρτητη στήλη, μείον τα διπλά μέρη. Ένα θεμέλιο, ένα περίβλημα, ένα αμάξωμα IP54, ένα τροφοδοσία 220VAC +/-20% - και δύο αυτοκίνητα που φορτίζουν ταυτόχρονα με 7 kW το καθένα.

Για τους ιδιοκτήτες ιστότοπων που υπολογίζουν το κόστος ανά κόλπο, εκεί ο πύργος αλλάζει το υπολογιστικό φύλλο. Το δεύτερο κόλπο σταματά να κοστίζει σχεδόν όσο το πρώτο. Δύο θέσεις, ένα συμβόλαιο συντήρησης, ένα σύνολο εγγράφων - οι αριθμοί σταματούν να διπλασιάζονται.

Το επιχείρημα κόστους ανά κόλπο

Ένα θεμέλιο αντί για δύο - ένα ενιαίο μαξιλάρι από σκυρόδεμα και κιτ αγκύρωσης καλύπτει και τους δύο κόλπους.

Μία μονάδα δικτύου, μία SIM, μία οθόνη - τα εξαρτήματα που αντιγράφουν σε δύο ξεχωριστούς φορτιστές κοινοποιούνται εδώ.

Μία επίσκεψη εγκατάστασης - ένα πλήρωμα και ένα καλώδιο τρέχουν στην στήλη, περίπου το ήμισυ της εργασίας του εργοταξίου δύο μονάδων.

Στα φύλλα προϋπολογισμού των πελατών μας, το συνολικό εγκατεστημένο κόστος ανά θέση συνήθως προσγειώνεται 25-35% κάτω από δύο ξεχωριστούς φορτιστές 7 kW.

Ένα σημείο εισόδου OCPP - δύο θέσεις εμφανίζονται ως μία συσκευή στο backend, επομένως η θέση σε λειτουργία και η καθημερινή παρακολούθηση χρειάζονται λιγότερο χρόνο.

Τυποποιημένα ανταλλακτικά - οι ίδιες οθόνες, πιστόλια και πίνακες ελέγχου χρησιμοποιούνται σε όλες τις σειρές πύργων μας, επομένως ένα κιτ ανταλλακτικών καλύπτει πολλές τοποθεσίες.

Τεχνικές Προδιαγραφές

Οι καλύτερες τοποθεσίες για ένα Twin-Gun Tower

Χώροι ξενοδοχείων και θερέτρου όπου συνήθως γεμίζουν δύο όρμοι για τους επισκέπτες κατά την ώρα του check-out.

Οικόπεδα επιφάνειας εμπορικού κέντρου με ζευγαρωμένους ακραίους κόλπους κοντά στην είσοδο.

Χώροι στάθμευσης αυτοκινήτων στο χώρο εργασίας που συνδυάζουν θέσεις εργαζομένων, όπου και τα δύο αυτοκίνητα φτάνουν και φεύγουν με το ίδιο χρονοδιάγραμμα.

Δημοτικά οικόπεδα όπου το πλάτος του κόλπου είναι στενό και δύο ξεχωριστοί στύλοι θα συνωστίζονταν στη σειρά.

Περιοχές διαμερισμάτων και συγκυριαρχίας που εξυπηρετούν δύο αποκλειστικούς κόλπους για κατοίκους.

Πώς δύο όπλα μοιράζονται έναν πύργο

Και τα δύο όπλα αντλούν από την ίδια τροφοδοσία 220VAC +/-20% μέσω μιας μονάδας ελέγχου. Όταν δύο αυτοκίνητα συνδέονται ταυτόχρονα, κάθε πιστόλι αποδίδει έως και 7 kW - συνολικά 14 kW. Όταν συνδέεται μόνο ένα αυτοκίνητο στην πρίζα, εξακολουθεί να λαμβάνει έως και 7 kW. αυτός ο πύργος δεν συγκεντρώνει την ισχύ σε ένα μόνο όπλο και δεν προσποιούμαστε το αντίθετο.

Η οθόνη 5 ιντσών εμφανίζει και τις δύο περιόδους σύνδεσης, έτσι ώστε κάθε θέση να έχει τη δική της κατάσταση χρέωσης, ροή πληρωμής και απόδειξη. Επειδή και τα δύο όπλα βρίσκονται σε μία συσκευή, ένας οδηγός που πληρώνει με κάρτα ή APP δεν χρειάζεται να γνωρίζει σε ποιον κόλπο βρίσκεται - η συνεδρία ακολουθεί το όπλο που έβαλε στην πρίζα.

Και οι δύο θέσεις αναφέρονται στο backend μέσω μιας μόνο σύνδεσης OCPP 1.6 ή 2.0. Αυτό σημαίνει μία καταχώρηση συσκευής, μία ενημέρωση υλικολογισμικού και μία συνεδρία απομακρυσμένου διαγνωστικού ελέγχου για δύο θέσεις στάθμευσης. Ένας διευθυντής με δύο δωδεκάδες πύργους βλέπει δύο δωδεκάδες συσκευές στο ταμπλό, όχι σαράντα οκτώ.

Ποιοτικές Πύλες Προτού συνεχίσει το σήμα CE

Ο πύργος φέρει τη σήμανση CE σύμφωνα με τις οδηγίες Χαμηλής Τάσης και EMC, με το αρχείο να διατηρείται ανά σειρά μοντέλων.

IP54 επαληθευμένο από εργαστήριο και δοκιμές τρίτων - στεγανό στη σκόνη και στα πιτσιλίσματα, με σφραγισμένες εισόδους καλωδίων.

Δοκιμή 96 ωρών με ψεκασμό αλατιού στη βαφή πούδρας, πρότυπο για το πρόγραμμά μας για παράκτιες εξαγωγές.

Δοκιμή φορτίου διπλού πιστολιού - και οι δύο έξοδοι λειτουργούν με πλήρη ονομαστική ισχύ ταυτόχρονα για να αποδειχθεί η συνδυασμένη συμπεριφορά των 14 kW.

Δοκιμή θερμοκρασίας από -20C έως +50C, συμπεριλαμβανομένης της αναγνωσιμότητας οθόνης σε ψυχρή εκκίνηση.

Κανένα tower ship χωρίς τη δική του σειριακή αναφορά δοκιμής. Η πιστοποίηση σε επίπεδο εργοστασίου καλύπτει CCC, TUV, UL και CB.

Πώς χτίστηκε ο Πύργος με τα διπλά όπλα

Το προφίλ στήλης 410 x 240 είναι κομμένο με λέιζερ και τρυπημένο στις δικές μας γραμμές αντί να το αγοράσουμε.

Τα φρένα πίεσης TRUMPF σχηματίζουν τη στήλη. Τα ρομπότ FANUC συγκολλούν τις ραφές.

Εφαρμόζεται επίστρωση σε σκόνη, με δείγματα παρτίδας να αποστέλλονται σε δοκιμή ψεκασμού αλατιού.

Η γραμμή AC ταιριάζει στη μονάδα ελέγχου, τον επαφέα, την οθόνη και τα δύο πιστόλια με τις θήκες τους.

Η σφράγιση IP54 ελέγχεται στις εισόδους καλωδίων και στο πλαίσιο της οθόνης.

Κάθε πύργος εκτελεί μια δοκιμή ταυτόχρονης φόρτωσης δύο όπλων συν δοκιμές πληρωμής και δικτύου.

Το QC καταγράφει τον σειριακό αριθμό, τα αποτελέσματα των δοκιμών και τα έγγραφα CE και, στη συνέχεια, την αποστολή των βιβλίων.

Ο τυπικός χρόνος παράδοσης είναι 15-20 εργάσιμες ημέρες. Οι κρατήσεις κοντέινερ επιβεβαιώνονται πριν από την έναρξη της παραγωγής.

Ένας πύργος διπλού όπλου ή δύο απλοί φορτιστές;

Δύο χωριστοί φορτιστές 7 kW κερδίζουν ακριβώς σε μία περίπτωση: όταν οι δύο θέσεις βρίσκονται σε απόσταση μεταξύ τους, όπως τα απέναντι άκρα μιας παρτίδας, όπου το καλώδιο σύνδεσης σε μια κοινόχρηστη στήλη θα κόστιζε περισσότερο από το περίβλημα μιας δεύτερης μονάδας.

Οπουδήποτε αλλού ο πύργος κερδίζει σε χρήματα και συντήρηση. Δύο φορτιστές σημαίνουν δύο θεμέλια, δύο οθόνες, δύο μονάδες δικτύου, δύο κάρτες SIM και δύο επισκέψεις εγκατάστασης. Ένας πύργος αντικαθιστά όλα αυτά με έναν από τον καθένα, γι' αυτό και το κόστος εγκατάστασης ανά κόλπο συνήθως μειώνεται κατά ένα τέταρτο έως ένα τρίτο. Η εξοικονόμηση είναι αρκετά πραγματική ώστε αρκετοί από τους διανομείς μας αναφέρουν πλέον πύργους με δύο όπλα από προεπιλογή κάθε φορά που δύο κολπίσκοι βρίσκονται δίπλα.

Ποιος δεν πρέπει να το αγοράσει: τοποθεσίες με έναν κόλπο σήμερα και χωρίς προγραμματισμένο δεύτερο κόλπο - ο πύργος με ένα όπλο 7 kW είναι φθηνότερος. ή παρτίδες όπου οι δύο θέσεις φόρτισης πρέπει να είναι φυσικά διαχωρισμένες κατά περισσότερο από μερικά μέτρα. Αγοράστε τον πύργο όταν δύο όρμοι κάθονται δίπλα-δίπλα και θα μείνετε έτσι.

Γιατί οι εισαγωγείς αναπαραγγείλουν το δεύτερο κοντέινερ

Τιμολόγηση απευθείας από το εργοστάσιο από την Zhejiang Anfu New Energy Technology Co., Ltd. στο Yueqing - ιδρύθηκε το 2014, μια εθνική επιχείρηση μικρού γίγαντα.

Ένα SKU που καλύπτει δύο θέσεις, το οποίο απλοποιεί το απόθεμα του εισαγωγέα και την εκπαίδευση του εγκαταστάτη.

Αρχεία πιστοποίησης (CE συν CCC, TUV, UL και CB) έτοιμα να παραδοθούν στις τοπικές αρχές και τις επιχειρήσεις κοινής ωφέλειας.

1.000.000+ μονάδες θα παραδοθούν έως το 2024 σε 40+ χώρες, με επαναλαμβανόμενες παραγγελίες από διανομείς στη Μαλαισία, την Τουρκία και τον Κόλπο.

Επιλογές OEM και ODM - προσαρμοσμένο χρώμα, λογότυπο και επωνυμία πληρωμής, με MOQ να συζητείται ανά έργο.

Αποστολή Πύργου 1,4 μέτρων χωρίς ζημιά

Το κιβώτιο είναι κάθετο, με στήριγμα χτισμένο γύρω από την πρόσοψη της οθόνης και τις δύο θήκες. Τα μπουλόνια αγκύρωσης, το πρότυπο διάτρησης και το υλικό στερέωσης βρίσκονται στο ίδιο κιβώτιο, έτσι ώστε ο εγκαταστάτης να έχει τα πάντα την πρώτη μέρα.

Το μήκος του κιβωτίου 1400 mm είναι το βασικό στοιχείο για τον προγραμματισμό των εμπορευματοκιβωτίων - τα κιβώτια βρίσκονται επίπεδα και στοιβάζονται, και ένα δοχείο 20 ποδιών φέρει περίπου 60-80 πύργους ανάλογα με τις διαστάσεις του κιβωτίου. Το γραφείο αποστολής μας επιβεβαιώνει τον ακριβή αριθμό προτού κάνετε κράτηση.

Παραθέτουμε το FOB Ningbo ή τη Σαγκάη από προεπιλογή. Τα EXW και CIF είναι διαθέσιμα. Η γραφική εργασία καλύπτει το τιμολόγιο, τη λίστα συσκευασίας, τη φορτωτική και το αντίγραφο του πιστοποιητικού CE - ετοιμάζεται εντός του χρόνου παράδοσης των 15-20 εργάσιμων ημερών.

Όροι υπηρεσίας που πρέπει να γνωρίζουν οι αγοραστές

Εγγύηση 2 ετών που καλύπτει και τα δύο όπλα, την οθόνη και τη μονάδα πληρωμής.

Εφεδρικά συγκροτήματα όπλων και οθόνες εφοδιασμένα για γρήγορη αποστολή - τα δύο πιο κοινά είδη ένδυσης.

Απομακρυσμένα διαγνωστικά μέσω 4G ή Ethernet, με ενημερώσεις υλικολογισμικού που παρέχονται μέσω του backend.

Συμβουλές για το προσωπικό του ιστότοπου: σκουπίστε την οθόνη με ένα στεγνό πανί κάθε εβδομάδα και ελέγχετε και τις δύο θήκες για τσακίσματα καλωδίων.

Το εγχειρίδιο χρήστη, το σχέδιο εγκατάστασης και ο οδηγός εγκατάστασης OCPP συνοδεύονται από κάθε μονάδα.

Λάθη εγκατάστασης που καταστρέφουν έναν καλό πύργο

Λάθος: θάβοντας το καλώδιο τροφοδοσίας χωρίς αγωγό και ελπίζουμε ότι θα επιβιώσει. Δεξιά: περάστε το καλώδιο στον αγωγό προς τη βάση της στήλης, με βρόχο σέρβις για μελλοντικό εκ νέου τερματισμό.

Λάθος: χύνοντας το μαξιλαράκι με το μάτι και στρίψτε τον πύργο στο επίπεδο μετά. Δεξιά: ρίξτε στο παρεχόμενο πρότυπο και ελέγξτε το επίπεδο πριν πήξει το σκυρόδεμα.

Λάθος: αφήστε και τα δύο καλώδια να βρίσκονται στον διάδρομο μεταξύ των θέσεων. Δεξιά: δρομολογήστε κάθε όπλο προς το δικό του κόλπο, ώστε οι οδηγοί να μην σκοντάφτουν ποτέ πάνω από το καλώδιο της άλλης πλευράς.

Λάθος: υποθέτοντας ότι το WiFi γραφείου φτάνει και στα δύο σημεία. Δεξιά: επαληθεύστε το σήμα στη θέση της στήλης πριν από την έκχυση - ή τοποθετήστε μια SIM 4G.

Λάθος: παράβλεψη του ελέγχου γείωσης επειδή ο πύργος φαίνεται συμπαγής. Δεξιά: επαληθεύστε τη συνέχεια της γείωσης στη ράβδο γείωσης του μαξιλαριού κατά τη θέση σε λειτουργία.

Ιστορίες χειριστή από τοποθεσίες Two-Bay

Ένας διαχειριστής ακινήτων στην Αθήνα τοποθέτησε οκτώ πύργους σε δύο πολυκατοικίες στα τέλη του 2024, με τους κατοίκους να μοιράζονται τέσσερις μονάδες με δύο όπλα για οκτώ κόλπους. Η σημείωσή της μετά από έξι μήνες: μια θήκη όπλου χρειαζόταν εκ νέου σφίξιμο και οι κάτοικοι μάλωναν για τίποτα άλλο - κάτι που, για έναν πίνακα διαμερισμάτων, μετράει ως μια ήσυχη επιτυχία.

Ένας Ολλανδός χειριστής στάθμευσης διαχειρίζεται τον πύργο σε ένα οικόπεδο P+R έξω από την Ουτρέχτη - δύο κόλποι, μια στήλη, πληρωμή με κάρτα. Το σχόλιό του: ο δεύτερος κόλπος ήταν βασικά δωρεάν υποδομή, πληρώσαμε μόνο για το επιπλέον όπλο. Το μικρό παράπονο είναι η θέση της οθόνης: καλή στάση, άβολο αν θέλετε να το παρακολουθήσετε από το αυτοκίνητο.

Ένας Τούρκος διανομέας που αγοράζει πύργους 14 kW για αλυσίδες ξενοδοχείων είπε ότι ο πύργος μείωσε τον χρόνο εγκατάστασης ανά κόλπο από δύο ημέρες σε μία. Το παράπονό του: το παρεχόμενο πρότυπο προϋποθέτει πολύ επίπεδο και δύο από τους ιστότοπούς του χρειάστηκαν πρώτα μικρές προσαρμογές ισοπέδωσης.

Ερωτήσεις σχετικά με τη φόρτιση διπλού όπλου

Ε: Αν δύο αυτοκίνητα φορτίζουν ταυτόχρονα, τι ταχύτητα παίρνει το καθένα;

Α: Κάθε όπλο αποδίδει έως και 7 kW ταυτόχρονα, ένα συνδυασμένο 14 kW - κανένας κόλπος δεν λιμοκτονεί το άλλο.

Ε: Μπορεί ένα πιστόλι να αποδώσει όλα τα 14 kW;

Α: Όχι. Το ανώτατο όριο κάθε όπλου είναι 7 kW, επομένως ένα αυτοκίνητο εξακολουθεί να φορτίζει έως και 7 kW. επιλέξτε τον πύργο 22 kW ή 44 kW εάν χρειάζεστε περισσότερο ανά όχημα.

Ε: Πόσες θέσεις στάθμευσης εξυπηρετεί ένας πύργος;

Α: Δύο, ένα ανά όπλο, ιδανικά δίπλα-δίπλα - το καλώδιο κάθε όπλου φτάνει στο δικό του κόλπο.

Ε: Χρειάζεται ο πύργος δύο ξεχωριστά κυκλώματα ισχύος;

Α: Κανένας τροφοδότης 220VAC +/-20% δεν εξυπηρετεί και τα δύο πιστόλια μέσω της μονάδας εσωτερικού ελέγχου.

Ε: Είναι αρκετά 14 kW για ένα σύγχρονο EV κατά τη διάρκεια της νύχτας;

Α: Ναι. Τα 7 kW ανά αυτοκίνητο προσθέτουν περίπου 45 km αυτονομίας ανά ώρα, επομένως μια ολονύκτια συνεδρία καλύπτει μια πλήρη μπαταρία για τα περισσότερα επιβατικά EV.

Ε: Τι κοστίζει ανά θήκη έναντι δύο μονών φορτιστών;

Α: Σε τυπικές τοποθεσίες το εγκατεστημένο κόστος ανά κόλπο προσγειώνεται 25-35% χαμηλότερο, κυρίως από την κοινή χρήση του θεμελίου, της μονάδας δικτύου και της επίσκεψης εγκατάστασης.

Ε: Μπορώ να διαχειριστώ ανεξάρτητα τα δύο όπλα στο backend;

Α: Ναι - κάθε όπλο είναι μια ξεχωριστή υποδοχή OCPP σε μία συσκευή, ώστε να μπορείτε να τιμάτε, να προγραμματίζετε και να αναφέρετε ανά θέση.

Ε: Ποιος είναι ο χρόνος παράδοσης;

Α: 15-20 εργάσιμες ημέρες, με το πλήρες πακέτο εγγράφων και το πιστοποιητικό CE που αποστέλλονται από το Ningbo ή τη Σαγκάη.
