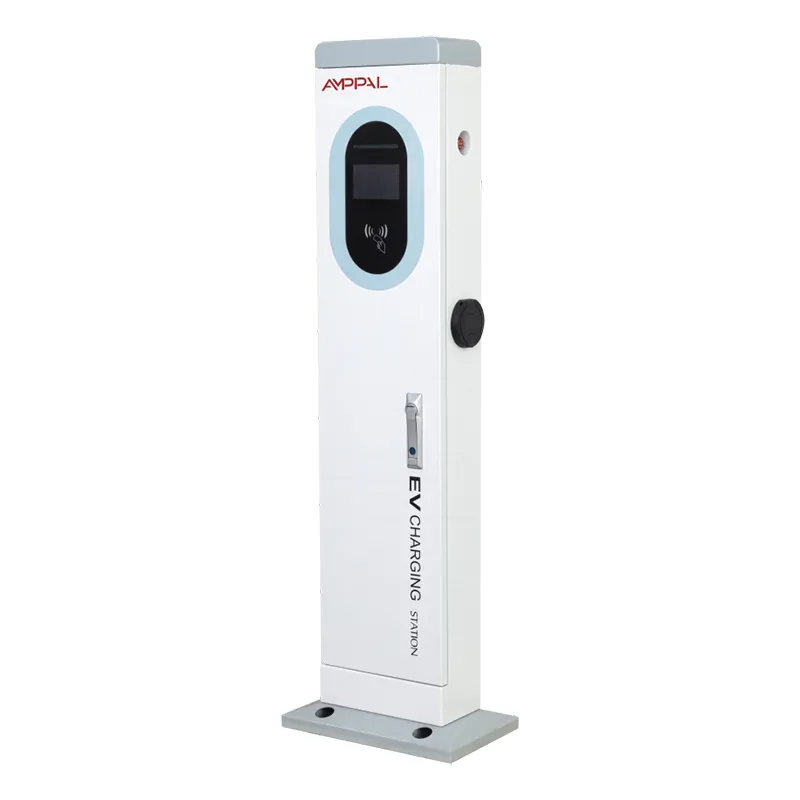

Πύργος σταθμού φόρτισης 7 kW Pedestal AC EV για κατοικημένες κοινότητες

Όταν ένας τοίχος δεν είναι επιλογή

Οι ανοιχτοί χώροι στάθμευσης σπάνια έχουν τοίχο όπου χρειάζεστε. Αυτό το κενό είναι ακριβώς αυτό για το οποίο κατασκευάστηκε αυτό το προϊόν. Ο AF-AC-7kW είναι ένας αυτόνομος πύργος φόρτισης: μια χαλύβδινη στήλη 410 x 240 x 1400 mm που φέρει ένα σημείο φόρτισης AC 7 kW, μια έγχρωμη οθόνη αφής 5 ιντσών και το υλικό πληρωμής και δικτύωσης σε ένα μόνο σφραγισμένο σώμα.

Η εγκατάσταση είναι μια έκχυση θεμελίωσης, όχι ένα κατασκευαστικό έργο. Βιδώστε την πλάκα βάσης σε ένα μαξιλάρι από σκυρόδεμα με το κιτ αγκύρωσης και το πρότυπο διάτρησης που αποστέλλουμε, τροφοδοτήστε τον πύργο 220VAC +/-20%, συνδέστε Ethernet ή τοποθετήστε μια SIM 4G. Δεν υπάρχει πρόσοψη για διάτρηση, κανένας τοίχος ιδιοκτήτη για να τσακωθείτε - μόνο έδαφος στο οποίο επιτρέπεται να ρίξετε σκυρόδεμα.

Για ξενοδοχεία που διαθέτουν χώρο στάθμευσης, εμπορικά κέντρα με οικόπεδα επιφανείας ή δήμους που προσθέτουν κολπίσκους στην άκρη του δρόμου, αυτή η ελευθερία συχνά αποφασίζει εάν η χρέωση θα εμφανιστεί αυτό το τρίμηνο ή το επόμενο έτος. Τα κουτιά τοίχου λύνουν το πρόβλημα φόρτισης. Οι πύργοι λύνουν πρώτα το πρόβλημα της τοποθεσίας.

Γιατί οι αγοραστές επιλέγουν το κοντάρι πάνω από το κιβώτιο τοίχου

Ελευθερία τοποθεσίας - τοποθετήστε τον πύργο στη μέση της σειράς, σε έναν ακραίο κόλπο ή ανάμεσα σε δέντρα, όπου παρκάρουν τα αυτοκίνητα, αντί όπου τυχαίνει να υπάρχει τοίχος.

Εργονομία σε όρθιο ύψος - στα 1400 mm η οθόνη βρίσκεται στο φυσικό επίπεδο των ματιών, έτσι ώστε οι οδηγοί να χτυπούν, να πληρώνουν και να αποσυνδέονται από την πρίζα χωρίς να σκύβουν ή να σκύβουν οκλαδόν.

Εύκολος χειρισμός καλωδίου - το πιστόλι κρέμεται στο ύψος της μέσης σε μια θήκη, αισθητά πιο άνετο για τους μεγαλύτερους οδηγούς και τους ταχυμεταφορείς παράδοσης από μια χαμηλή πρίζα τοίχου.

Ένα σφραγισμένο περίβλημα - όλα τα ηλεκτρονικά βρίσκονται μέσα στο σώμα του πύργου IP54, επομένως δεν χρειάζεται ξεχωριστό κουτί διανομής σε τυπικές τοποθεσίες.

Ορατό από την άλλη πλευρά της παρτίδας - ένας πύργος φαίνεται να φορτίζει εδώ από 50 μέτρα. ένα επιτοίχιο κιβώτιο εξαφανίζεται πίσω από σταθμευμένα φορτηγά και κοστίζει σε εσάς τους πελάτες.

Ένα αποτύπωμα που μεγαλώνει μαζί σας - κάθε πύργος αυτής της σειράς μοιράζεται την ίδια βάση 410 x 240, επομένως μια μεταγενέστερη μετάβαση σε μοντέλο διπλού όπλου μπορεί να επαναχρησιμοποιήσει το ίδιο μαξιλαράκι.

Τεχνικές Προδιαγραφές

Όπου ένας ανεξάρτητος πόλος κερδίζει τη διατήρησή του

Χώροι στάθμευσης σε ανοιχτή επιφάνεια ξενοδοχείου και θέρετρο χωρίς πρόσοψη κτιρίου κοντά στους κόλπους.

Δημοτικοί όρμοι στους δρόμους και σε δημόσιους κόλπους όπου δεν επιτρέπεται η γεώτρηση σε κοντινά κτίρια.

Χώρος στάθμευσης αυτοκινήτων σε μισθωμένη γη - ο ενοικιαστής δεν μπορεί να αγγίξει τους τοίχους, αλλά μπορεί να ρίξει ένα μαξιλάρι.

Οικόπεδα εστιατορίων και λιανικής με διάσπαρτους κόλπους μακριά από το κτίριο.

Τοποθεσίες νέας κατασκευής όπου η φόρτιση πρέπει να είναι ενεργή πριν ολοκληρωθεί το κτίριο.

Πώς λειτουργεί ο Πύργος στην τοποθεσία

Η ισχύς ρέει από την τροφοδοσία 220VAC +/-20% στον πύργο, μέσω της μονάδας ελέγχου, εκτός του όπλου σε ένα όχημα με ισχύ έως και 7 kW - περίπου 45 km ανά ώρα για ένα μεσαίου μεγέθους EV και μια πλήρης φόρτιση κατά τη διάρκεια της νύχτας για σχεδόν οποιοδήποτε ευρωπαϊκό επιβατικό αυτοκίνητο.

Ο πύργος αναφέρεται στο backend του χειριστή μέσω Ethernet, 4G ή WiFi χρησιμοποιώντας OCPP 1.6 ή 2.0. Η οθόνη 5 ιντσών καθοδηγεί τον οδηγό μέσω της σύνδεσης, του ελέγχου ταυτότητας, της φόρτισης και της παραλαβής. δεδομένα συνεδρίας φτάνουν στο cloud σε πραγματικό χρόνο.

Η εξυπηρέτηση είναι κυρίως απομακρυσμένη. Όταν μια περίοδος λειτουργίας αποτυγχάνει, το backend την καταγράφει και διαβάζουμε τα διαγνωστικά του πύργου μέσω του δικτύου προτού αποφασίσουμε εάν απαιτείται επίσκεψη στον ιστότοπο.

Τι πήρε πραγματικά το σήμα CE

Σήμανση CE σύμφωνα με τις οδηγίες της ΕΕ χαμηλής τάσης και ηλεκτρομαγνητικής συμβατότητας, με τεκμηρίωση δοκιμής που διατηρείται σε αρχείο για εισαγωγείς και εκτελωνισμό.

IP54 επαληθευμένο στο εργαστήριό μας και από δοκιμές τρίτων - με προστασία από τη σκόνη και αδιάβροχο από κάθε γωνία.

Δοκιμή ψεκασμού αλατιού 96 ωρών στο περίβλημα με βαφή πούδρας, μεγέθους για παράκτιους χώρους στάθμευσης.

Πλήρης λειτουργική δοκιμή σε ονομαστική περιοχή από -20C έως +50C πριν παγώσει ο σχεδιασμός.

Κάθε μονάδα παραγωγής εκτελεί μια δοκιμή φόρτωσης συν μια δοκιμή τερματικού πληρωμής και χειραψίας δικτύου πριν από τη συσκευασία - όχι ένα τυχαίο δείγμα.

Το CE είναι η βασική γραμμή. Το εργοστάσιο διαθέτει επίσης σήματα CCC, TUV, UL και CB για άλλα προγράμματα εξαγωγών.

Από το πηνίο στον πύργο: Οκτώ βήματα στο εργοστάσιό μας

Το φύλλο χάλυβα είναι κομμένο με λέιζερ και τρυπημένο με CNC στο προφίλ 410 x 240 στο δικό μας κατάστημα λαμαρίνας.

Τα φρένα TRUMPF διπλώνουν την κολόνα και τα ρομπότ FANUC συγκολλούν τις ραφές.

Το σώμα είναι επικαλυμμένο με πούδρα. δείγματα από κάθε παρτίδα υποβάλλονται σε δοκιμή ψεκασμού αλατιού.

Η γραμμή συναρμολόγησης AC ταιριάζει στη μονάδα ελέγχου, τον επαφέα, την οθόνη 5 ιντσών και το πιστόλι φόρτισης.

Η σφράγιση ελέγχεται σύμφωνα με την απαίτηση IP54, συμπεριλαμβανομένων των εισόδων καλωδίων και της στεφάνης οθόνης.

Κάθε πύργος εκτελεί μια λειτουργική δοκιμή με φορτίο αντίστασης, στη συνέχεια μια δοκιμή πληρωμής και δικτύου.

Το QC υπογράφει τον αύξοντα αριθμό, την αναφορά δοκιμής και τα έγγραφα CE και η μονάδα δεσμεύεται για αποστολή.

Ο τυπικός χρόνος παράδοσης είναι 15-20 εργάσιμες ημέρες από την επιβεβαίωση της παραγγελίας. επείγουσες εντολές πηγαίνουν στη λωρίδα γρήγορης μετά από συμφωνία.

Μπαστούνι ή Wall Box; Η έντιμη σύγκριση

Εάν ένας στιβαρός τοίχος βρίσκεται ήδη ακριβώς στο σημείο που σταθμεύουν τα αυτοκίνητα, αγοράστε το κιβώτιο τοίχου. Κοστίζει λιγότερο - χωρίς βάση, λιγότερο ατσάλι, πιο γρήγορη εγκατάσταση - και τα πουλάμε επίσης. Επιλέξτε με βάση τα γεγονότα, όχι τη συνήθεια.

Το πρόσθετο κόστος του πύργου αγοράζει τρία πράγματα: το δικαίωμα να επιλέξετε το σημείο αντί να κληρονομήσετε ένα, εργονομία σε όρθιο ύψος που δεν ταιριάζει με την πρίζα μέχρι το γόνατο και ένα σφραγισμένο σώμα που επιβιώνει από την πολλή κίνηση καλύτερα από ένα κουτί βιδωμένο σε τοίχο φόρτωσης.

Ποιος δεν πρέπει να το αγοράσει: ενοικιαστές που δεν μπορούν να ρίξουν σκυρόδεμα, τοποθεσίες που χρειάζονται φόρτιση μόνο για λίγες εβδομάδες ή αγοραστές των οποίων το αυτοκίνητο φορτίζεται πρόστιμο κατά τη διάρκεια της νύχτας από μια συνηθισμένη πρίζα. Για αυτούς ο πύργος είναι χάλυβας που δεν χρειάζονται.

Τι φέρνει η AMPPAL που δεν μπορεί ένας μεταπωλητής

Κατευθείαν στο εργοστάσιο από την Zhejiang Anfu New Energy Technology Co., Ltd. στο Yueqing - την ηλεκτρική πρωτεύουσα της Κίνας - που ιδρύθηκε το 2014.

Μια εθνική μικρή επιχείρηση-γίγαντας με 260+ υπαλλήλους και ξεχωριστές γραμμές συναρμολόγησης AC και DC.

Πάνω από 1.000.000 μονάδες παραδόθηκαν μέχρι το 2024, εξήχθησαν σε 40+ χώρες από τα ΗΑΕ και τη Γερμανία στη Μαλαισία και το Μεξικό.

Αυτοματοποιημένες γραμμές από τις FANUC και TRUMPF, καθώς και εσωτερική διάτρηση με CNC, κάμψη και κοπή με λέιζερ.

OEM και ODM ευπρόσδεκτοι - προσαρμοσμένα χρώματα, λογότυπα, επωνυμία πληρωμής και συσκευασία, με το MOQ να συζητείται ανά έργο.

Όροι συσκευασίας, εμπορευματοκιβωτίων και εμπορίου

Κάθε πύργος αποστέλλεται σε ένα κατακόρυφο ξύλινο κιβώτιο μεγέθους 1400 mm, με εσωτερικό στήριγμα γύρω από την οθόνη και τη στεφάνη. Τα μπουλόνια αγκύρωσης, το πρότυπο διάτρησης και το υλικό στερέωσης ταξιδεύουν μέσα στο ίδιο κιβώτιο, επομένως τίποτα δεν περιμένει στο χώρο για μια δεύτερη αποστολή.

Το μήκος 1400 mm αλλάζει τον προγραμματισμό του εμπορευματοκιβωτίου σε σύγκριση με τα κιβώτια τοίχου: τα κιβώτια τοποθετούνται επίπεδα και στοιβάζονται, και ένα δοχείο 20 ποδιών συνήθως χρειάζεται 60-80 πύργους ανάλογα με τις διαστάσεις του κιβωτίου. παραθέτουμε φορτίο ανά κιβώτιο.

Παραθέτουμε το FOB Ningbo ή τη Σαγκάη ως στάνταρ, με EXW και CIF διαθέσιμα κατόπιν αιτήματος. Τα έγγραφα περιλαμβάνουν το εμπορικό τιμολόγιο, τη λίστα συσκευασίας, τη φορτωτική και αντίγραφο του πιστοποιητικού CE.

Εγγύηση και υποστήριξη μετά την παράδοση

Εγγύηση 2 ετών στον πύργο, την οθόνη και τη μονάδα πληρωμής, που καλύπτει ελαττώματα στα υλικά και την κατασκευή.

Ανταλλακτικά - οθόνες, πιστόλια, πίνακες ελέγχου - διατηρούνται σε απόθεμα και αποστέλλονται κατόπιν παραγγελίας.

Απομακρυσμένα διαγνωστικά μέσω 4G ή Ethernet. Τα περισσότερα σφάλματα λογισμικού και διαμόρφωσης επιδιορθώνονται χωρίς επίσκεψη στον ιστότοπο.

Συμβουλές συντήρησης: επιθεωρήστε το πιστόλι και τη θήκη κάθε τρίμηνο και σφίξτε ξανά τα μπουλόνια αγκύρωσης μία φορά το χρόνο.

Πλήρης τεκμηρίωση - εγχειρίδιο χρήστη, σχέδιο εγκατάστασης και οδηγός εγκατάστασης OCPP - αποστέλλεται με κάθε μονάδα.

Πέντε λάθη εγκατάστασης που βλέπουμε να επαναλαμβάνονται

Λάθος: βιδώστε τη βάση κατευθείαν στην άσφαλτο. Δεξιά: ρίξτε ένα τσιμεντένιο επίθεμα χρησιμοποιώντας το παρεχόμενο πρότυπο και αφήστε το να σκληρύνει εντελώς πριν φορτώσετε τον πύργο.

Λάθος: αφήστε το όπλο στο έδαφος μεταξύ των συνεδριών. Δεξιά: να το επιστρέφετε στη θήκη κάθε φορά - ο σύνδεσμος είναι το μέρος που φθείρεται πρώτο.

Λάθος: βασιστείτε μόνο στο WiFi σε μια απομακρυσμένη παρτίδα. Σωστά: τοποθετήστε μια SIM 4G, ώστε οι πληρωμές να συνεχίσουν να λειτουργούν όταν πέσει ο δρομολογητής γραφείου.

Λάθος: τοποθετήστε τον πύργο όπου μπορεί να φτάσει ένα φορτηγό με όπισθεν. Δεξιά: τοποθετήστε το στο άκρο του κόλπου ή προσθέστε μια δέσμη.

Λάθος: ξεχάστε τον ετήσιο έλεγχο ροπής. Δεξιά: σφίξτε ξανά τα μπουλόνια αγκύρωσης κάθε 12 μήνες και σφραγίστε ξανά την πλάκα βάσης εάν δείτε σημάδια νερού.

Τι λένε οι χειριστές του ιστότοπου μετά από ένα χρόνο

Ένας ιδιοκτήτης ξενοδοχείου στο Σπλιτ της Κροατίας τοποθέτησε τρεις πύργους στην ανοιχτή αυλή του την άνοιξη του 2024. Τους επέλεξε επειδή το κτίριο δεν έχει χρησιμοποιήσιμη πρόσοψη κοντά στους κόλπους. Το παράπονό του είναι η αντανάκλαση της οθόνης το μεσημέρι - μια αντιθαμβωτική ταινία το έλυσε - αλλά αναφέρει μηδενικά σφάλματα υλικού σε δύο καλοκαίρια έντονης χρήσης από επισκέπτες.

Ένας διανομέας στην Κουάλα Λουμπούρ πούλησε δέκα μονάδες σε επιφανειακές παρτίδες ενός ομίλου λιανικής. Ο εγκαταστάτης επαίνεσε το πρότυπο διάτρησης - το πλήρωμά του τελείωσε κάθε θεμέλιο ένα πρωί. Η μικρή λαβή: το καλώδιο του όπλου είναι μικρό για ορισμένα SUV στο τέλος ενός μεγάλου κόλπου.

Ένας δήμος στα Ηνωμένα Αραβικά Εμιράτα διαθέτει δώδεκα πύργους σε μαξιλαράκια στο δρόμο. Μετά από 14 μήνες, το αρχείο καταγραφής συντήρησης δείχνει μια αντικατάσταση οθόνης αφής και τίποτα άλλο. Εξακολουθούν να σφραγίζουν ξανά τη βάση κάθε εποχής βροχών, μια τυπικότητα που ακολουθούν ούτως ή άλλως.

Ερωτήσεις που κάνουν οι αγοραστές για πρώτη φορά στον πύργο

Ε: Αυτός ο πύργος θα φορτίζει κάθε EV;

A: Κάθε EV που πωλείται στην Ευρώπη με πρίζα τύπου 2 θα φορτίζεται από αυτό. ο ενσωματωμένος φορτιστής του αυτοκινήτου αποφασίζει την ακριβή ταχύτητα, μέχρι την οροφή των 7 kW του πύργου.

Ε: Τι βάση χρειάζεται;

Α: Ένα τσιμεντένιο μαξιλάρι χύνεται στο πρότυπο διάτρησης που αποστέλλουμε με τη μονάδα. Τα τυπικά τακάκια είναι περίπου 500 x 500 mm και τα μπουλόνια αγκύρωσης μπαίνουν στο κιβώτιο.

Ε: Είναι το κουτί τοίχου φθηνότερο;

Α: Ναι, περίπου 20-30% φθηνότερα για αγορά και εγκατάσταση όπου υπάρχει καλός τοίχος - η τιμή του πύργου πληρώνει για τη στήλη, το κιτ θεμελίωσης και την ελευθερία επιλογής του σημείου.

Ε: Μπορεί η οθόνη να επιβιώσει στο άμεσο ηλιακό φως;

Α: Είναι ευανάγνωστο στο φως της ημέρας, αν και η σκληρή μεσημεριανή λάμψη είναι το μόνο παράπονο που ακούμε. μια αντιθαμβωτική μεμβράνη είναι μια φθηνή λύση.

Ε: Είναι αρκετό το IP54 για χρήση σε εξωτερικούς χώρους;

Α: Ναι για βροχή και πιτσιλιές - το IP54 εμποδίζει τη σκόνη και τον ψεκασμό νερού. Οι πλήρως βυθισμένες τοποθεσίες θα χρειάζονταν υψηλότερη βαθμολογία, την οποία σχεδόν κανένας χώρος στάθμευσης αυτοκινήτων δεν χρειάζεται.

Ε: Ποιες χώρες δέχονται το σήμα CE;

Α: Όλες οι χώρες της ΕΕ και του ΕΟΧ, καθώς και πολλές άλλες που δέχονται το CE ως πιστοποιητικό εισόδου. το εργοστάσιο διαθέτει επίσης CCC, TUV, UL και CB για άλλες αγορές.

Ε: Μπορώ να αναβαθμίσω αυτόν τον πύργο 7 kW αργότερα;

Α: Η βάση 410 x 240 είναι κοινή σε όλη τη σειρά, επομένως μια τοποθεσία μπορεί να μετακινηθεί σε έναν πύργο διπλού πυροβόλου στο ίδιο μαξιλαράκι - η ίδια η μονάδα 7 kW δεν μπορεί να αναβαθμιστεί στο πεδίο.

Ε: Πόσο καιρό από την παραγγελία έως την παράδοση;

Α: 15-20 εργάσιμες ημέρες ως στάνταρ, αποστολή από Ningbo ή Σαγκάη, με το πλήρες πακέτο εγγράφων που περιλαμβάνει το πιστοποιητικό CE.
