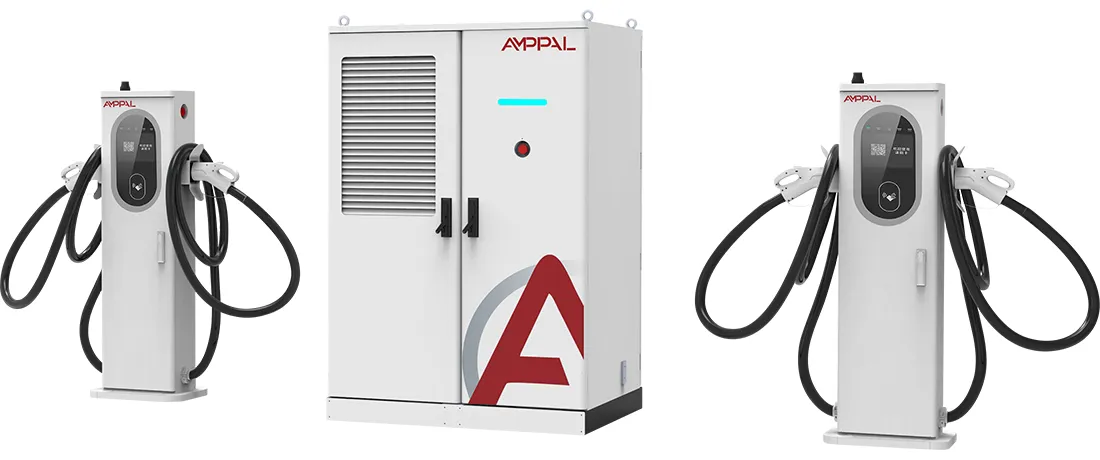

Στοίβα ισχύος φόρτισης DC EV υγρόψυκτου 240 kW για σταθμούς φόρτισης υψηλής ισχύος

Τι είναι στην πραγματικότητα το AF-DC-240

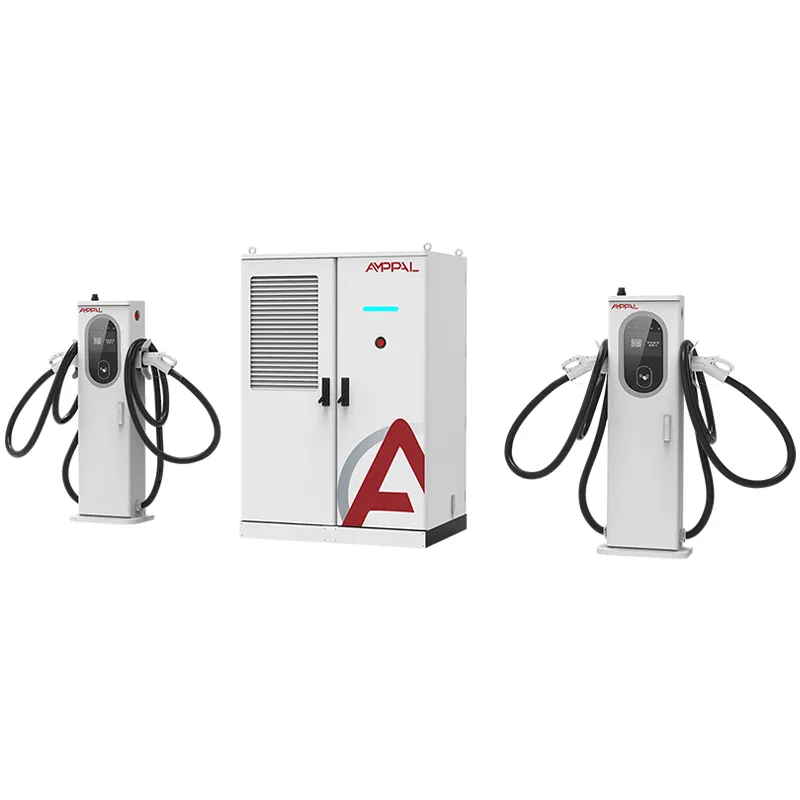

Το AF-DC-240-LC-S1 είναι μια στοίβα φόρτισης 240 kW που βασίζεται σε μια απλή ιδέα: ένα κύριο ντουλάπι δεν θα πρέπει να σας πιέζει σε τεχνολογία μεμονωμένου καλωδίου. Η ίδια πισίνα τροφοδοτεί αερόψυκτους ακροδέκτες 250Α και υγρόψυκτους ακροδέκτες 600Α/800Α, τοποθετημένους δίπλα-δίπλα στον κόλπο.

Αυτό λύνει μια αναντιστοιχία που εμφανίζεται σχεδόν σε κάθε πραγματικό ιστότοπο. Ένα ταξί 400V τραβάει περίπου 150-250Α? ένα νέο σεντάν πλατφόρμας 800V μπορεί να κρατήσει 600Α για λεπτά. Τα αερόψυκτα όπλα από μόνα τους καλύπτουν τα νέα αυτοκίνητα, ενώ μια πλήρως υγρή εγκατάσταση δαπανά 600A υλικό σε θέσεις που δεν θα το χρησιμοποιήσουν ποτέ.

Τα μικτά τερματικά σημαίνουν ότι αγοράζετε το ντουλάπι 240 kW μία φορά και, στη συνέχεια, επιλέγετε την τρέχουσα κατηγορία κάθε κόλπου για να ταιριάζει με την κίνηση που σταθμεύει πραγματικά εκεί.

Γιατί οι ιδιοκτήτες τοποθεσιών συνδυάζουν τερματικά 250A και 600A σε ένα ντουλάπι

Πληρώστε για ρεύμα, όχι για διαφημιστική εκστρατεία: Τα αερόψυκτα όπλα 250A καλύπτουν ταξί και παλαιότερα EV, ενώ τα υγρά πιστόλια 600A/800A εξυπηρετούν τη λωρίδα premium, η οποία συνήθως μειώνει τη δαπάνη υλικού τερματικού κατά 25-35% έναντι μιας πλήρως υγρής κατασκευής.

Ένα ντουλάπι, δύο συστήματα καλωδίων: μία είσοδος AC380V, ένας δίαυλος DC και ένας πίνακας εργαλείων OCPP διαχειρίζονται ολόκληρη την πισίνα, έτσι το μείγμα προσθέτει ευελιξία χωρίς να προσθέτει πολυπλοκότητα ελέγχου.

Μέγιστη απόδοση 94,5% σημαίνει περίπου 13 kW λιγότερη σπατάλη θερμότητας για απόρριψη με πλήρες φορτίο από μια μονάδα απόδοσης 88%, και το κύριο ντουλάπι παραμένει δροσερό με εξαναγκασμένο αέρα.

Πλήρης κάλυψη πρωτοκόλλου από την ίδια στοίβα: CCS1, CCS2, GB/T, CHAdeMO και NACS, συν OCPP 1.6/2.0 για οποιοδήποτε backend που ήδη εκτελείτε.

Περίβλημα IP54 και εύρος λειτουργίας -25°C έως +50°C, ώστε το ντουλάπι να στέκεται σε εξωτερικό χώρο χωρίς καταφύγιο στα περισσότερα κλίματα.

Σύρετε την κάρτα και το ενσωματωμένο έλεγχο πρόσβασης με κωδικό QR, ώστε μια στοίβα να χειρίζεται ταυτόχρονα τη δημόσια χρέωση και έναν κλειστό λογαριασμό στόλου.

Τεχνικές Προδιαγραφές

Όπου μια στοίβα 240 kW ταιριάζει καλύτερα από μεγαλύτερη

Χώροι εξυπηρέτησης εθνικών οδών όπου οι οδηγοί χρειάζονται ανανέωση 10-15 λεπτών από μια μικτή ροή σεντάν, SUV και ελαφρών επαγγελματικών φορτηγών.

Αστικοί κόμβοι ταχείας φόρτισης σε υπάρχουσα τριφασική παροχή 380 V, όπου μια στοίβα 480 kW+ θα αναγκάσει την αναβάθμιση του μετασχηματιστή.

Ξενοδοχεία και εμπορικά κέντρα λειτουργούν 6-8 θέσεις από ένα ντουλάπι, με αερόψυκτα τερματικά που καλύπτουν αργές ημερήσιες συνεδρίες.

Αποθήκες στόλου με μικτές ηλικίες οχημάτων: οι παλαιότερες μονάδες λαμβάνουν 250A, τα νέα μοντέλα 800V τραβούν τις λωρίδες υγρών.

Νησιωτικά ή απομακρυσμένα δίκτυα όπου το συνολικό φορτίο της τοποθεσίας πρέπει να παραμείνει κάτω από περίπου 260 kW.

Πώς λειτουργεί η αρχιτεκτονική μεικτού τερματικού

Το AC380V±15% εισέρχεται στο κύριο ερμάριο, οι μονάδες τροφοδοσίας το διορθώνουν και το κουμπώνουν σε DC200-1000V και ένας κοινός δίαυλος συνεχούς ρεύματος διανέμει το ρεύμα σε όποιους ακροδέκτες είναι ενεργοί. Κάθε τερματικό διαπραγματεύεται το δικό του όριο τάσης και ρεύματος με το όχημα, επομένως ένα ταξί 400V GB/T και ένα sedan 800V CCS2 μπορούν να φορτίζουν ταυτόχρονα χωρίς παρεμβολές.

Ο προγραμματιστής στοίβας παρέχει ισχύ κατά προτεραιότητα: οι υγρόψυκτες λωρίδες λαμβάνουν πρώτα το πλήρες αίτημα 600A/800A και, στη συνέχεια, η εναπομένουσα ισχύς ρέει σε αερόψυκτες θέσεις. Αν τρία αυτοκίνητα τραβήξουν ταυτόχρονα, η πισίνα επανεξισορροπείται κάθε λίγα δευτερόλεπτα, ώστε κανείς να μην πέσει στο μηδέν.

Η ψύξη είναι επίσης μοιρασμένη. Το κύριο ντουλάπι χρησιμοποιεί εξαναγκασμένο αέρα. οι υγρόψυκτοι ακροδέκτες κυκλοφορούν ψυκτικό μέσω του καλωδίου και του πιστολιού, διατηρώντας τη θερμοκρασία της λαβής κάτω από τους 45°C ακόμη και στα 600A. Τα αερόψυκτα πιστόλια απλώς ρίχνουν θερμότητα στην ατμόσφαιρα, η οποία είναι καλή στα 250A και είναι πολύ φθηνότερη στη συντήρηση.

Τα πιστοποιητικά και οι δοκιμές πίσω από αυτά

Τα πιστοποιητικά CE, TUV, CB, CCC και UL καλύπτουν την οικογένεια AF-DC-240, επομένως η ίδια μονάδα αποστέλλεται σε έργα ΕΕ, Μέσης Ανατολής, ASEAN και Βόρειας Αμερικής.

Κάθε μονάδα παραγωγής εκτελεί δοκιμή αντίστασης μόνωσης 1000 VDC και έλεγχο συνέχειας γείωσης πριν φύγει από τον πάγκο.

Μια καύση πλήρους φορτίου 48 ωρών στην εργοστασιακή τράπεζα φόρτωσης στα 240 kW πιάνει αδύναμες μονάδες πριν από την αποστολή και όχι μετά την εγκατάσταση.

Η επαλήθευση IP54 ακολουθεί το IEC 60529 με χρονομετρημένο ψεκασμό νερού. Η ανοσία υπερτάσεων ελέγχεται σύμφωνα με το IEC 61000-4-5 στην είσοδο AC.

Η φθορά των συνδετήρων δειγματοληπτείται σε μια δοκιμή βύσματος 10.000 κύκλων, καλύπτοντας τους επαφές υγρού πιστολιού που βλέπουν καθημερινή κατάχρηση.

Οι εκθέσεις δοκιμών εκδίδονται ανά παρτίδα και επισυνάπτονται στο αρχείο αποστολής, γεγονός που επιταχύνει τον εκτελωνισμό και τα έγγραφα σύνδεσης στο δίκτυο.

Από το πηνίο στο ντουλάπι: Οκτώ βήματα παραγωγής

Τα πάνελ του περιβλήματος κόβονται με λέιζερ σε μηχανές TRUMPF, στη συνέχεια τρυπούνται με CNC και κάμπτονται μέχρι την ανοχή.

Τα ντουλάπια διατρέχουν τη γραμμή βαφής πούδρας για το αντιδιαβρωτικό φινίρισμα με πιστοποίηση IP54.

Οι μονάδες ισχύος συναρμολογούνται στην αποκλειστική γραμμή DC, ξεχωριστά από τις σειρές προϊόντων AC.

Οι ζυγοί και οι ιμάντες καλωδίωσης τοποθετούνται με στερέωση ελεγχόμενης ροπής.

Τα ρομπότ FANUC βοηθούν στην τοποθέτηση της μονάδας και στην ανύψωση βαρέων βαρών, διατηρώντας τη συναρμολόγηση σταθερή.

Κάθε μονάδα αναβοσβήνει με υλικολογισμικό και ένα προφίλ OCPP που αντιστοιχεί στο backend σας.

Ένα 48ωρο καύση πλήρους φορτίου εκτελείται στην εργοστασιακή τράπεζα φόρτωσης πριν από τη συσκευασία.

Η τελική επιθεώρηση καλύπτει τη λίστα ελέγχου 14 σημείων και, στη συνέχεια, η μονάδα τοποθετείται σε κλουβί.

Terminal Mix Planning: Who Needs 250A, Who Needs 600A/800A

Εάν κάθε όχημα στον ιστότοπό σας είναι πλατφόρμα 2024 ή νεότερης ισχύος 800V, αυτός δεν είναι ο φθηνότερος τρόπος για να αγοράσετε χωρητικότητα 600Α. το πλήρως υγρό AF-DC-480-LC-S2 της ίδιας οικογένειας δίνει περισσότερο ρεύμα ανά τετραγωνικό μέτρο και ανά δολάριο.

Εάν η κυκλοφορία σας είναι παλαιότερα αυτοκίνητα 400 V με τάση κάτω των 200 Α, μια απλή αερόψυκτη μονάδα 240 kW κοστίζει λιγότερο και χρειάζεται μηδενική εκπαίδευση ψυκτικού. Μην αγοράζετε υγρό υλικό που δεν θα φορτώσετε ποτέ.

Εάν ο στόλος είναι πραγματικά αναμεμειγμένος, σχεδιάστε την αναλογία: μετρήστε τα οχήματα με δυνατότητα 800V στην πρόβλεψή σας, αφιερώστε μία θέση υγρών ανά 15-20 από αυτά και καλύψτε τα υπόλοιπα με όπλα 250Α. Οι μηχανικοί της AMPPAL θα ελέγξουν τις μετρήσεις σας πριν παραγγείλετε.

Τι αγοράζετε από την AMPPAL αντί για μια εμπορική εταιρεία

Το εργοστάσιο στο Yueqing, Zhejiang αποστέλλει διαμορφώσεις αποθεμάτων σε 15-20 εργάσιμες ημέρες και το MOQ είναι μία μονάδα για το AF-DC-240.

Η προσαρμογή είναι πραγματική: το χρώμα του ντουλαπιού, η μίξη τερματικών, τα μήκη καλωδίων και οι παράμετροι OCPP ρυθμίζονται κατά την παραγγελία και δεν διορθώνονται αργότερα.

Το πλήρες πακέτο πιστοποιητικών αποστέλλεται με κάθε παραγγελία, επομένως ο εκτελωνισμός και η εφαρμογή δικτύου γίνονται πιο γρήγορα.

Μέχρι το 2024 η AMPPAL είχε παραδώσει πάνω από ένα εκατομμύριο μονάδες φόρτισης και λειτουργεί η ίδια 200+ σταθμούς, επομένως η ομάδα μηχανικών γνωρίζει επίσης τι χαλάει στο πεδίο.

Απευθείας εργοστασιακή τιμολόγηση με τιμές EXW, FOB Ningbo ή CIF, καθώς και έναν επώνυμο μηχανικό στον λογαριασμό σας για τη διάρκεια ζωής του έργου.

Έγγραφα συσκευασίας, ανύψωσης και τελωνείου

Το κύριο ντουλάπι αποστέλλεται σε κιβώτιο εξαγωγής από κόντρα πλακέ με τερματικά συσκευασμένα σε ξεχωριστά κουτιά με επένδυση από αφρό. Το πλήρες σετ ζυγίζει περίπου 900-1100 κιλά ανάλογα με το μείγμα τερματικού και το αποτύπωμα του κιβωτίου έχει μέγεθος για μια τυπική υποδοχή παλετών.

Η φόρτωση έχει προγραμματιστεί ανά εμπορευματοκιβώτιο 40 ποδιών: δύο στοίβες 240 kW ανά εμπορευματοκιβώτιο είναι η τυπική διάταξη, με κιβώτια βιδωμένα στις ράγες δαπέδου για να επιβιώσουν οι θαλασσοταραχές. Τα τοπικά συνεργεία παραλαβής μπορούν να ξεφορτώσουν με ένα περονοφόρο.

Τα τυπικά έγγραφα είναι το εμπορικό τιμολόγιο, η λίστα συσκευασίας, η φορτωτική, το πιστοποιητικό προέλευσης και οι εκθέσεις δοκιμών παρτίδας. Παραθέτουμε EXW, FOB Ningbo ή CIF και η λίστα συσκευασίας διπλασιάζεται ως τελωνειακό απόθεμα, επομένως οι αποκλίσεις στα σύνορα είναι σπάνιες.

Δύο χρόνια υποστήριξης, συμπεριλαμβανομένης της φροντίδας ψυκτικού

Η τυπική εγγύηση καλύπτει 2 χρόνια για τη στοίβα, τους ακροδέκτες και τις μονάδες ισχύος, με τις αστοχίες που σχετίζονται με το ψυκτικό υγρό να αντιμετωπίζονται με τους ίδιους όρους.

Αναλώσιμα ανταλλακτικά, όπως σύνδεσμοι υγρού και εύκαμπτοι σωλήνες ψυκτικού υγρού, αποστέλλονται εντός 3-5 εργάσιμων ημερών από την αποθήκη Yueqing.

Τριμηνιαία απομακρυσμένοι έλεγχοι υγείας των μονάδων που αποτυγχάνουν με σημαία OCPP προτού τεθούν εκτός σύνδεσης.

Οι υγρόψυκτοι ακροδέκτες χρειάζονται έλεγχο στάθμης ψυκτικού υγρού και σφιγκτήρα σωλήνα κάθε 6 μήνες. Η AMPPAL παρέχει τη λίστα ελέγχου υπηρεσιών στα Αγγλικά, Ρωσικά, Ισπανικά και Αραβικά.

Ένα αποκλειστικό κανάλι WhatsApp σας συνδέει με τον μηχανικό μετά την πώληση που γνωρίζει τους σειριακούς αριθμούς σας και όχι μια ουρά εισιτηρίων.

Εγκατάσταση και καθημερινή χρήση: Λάθος εναντίον Σωστό

Λάθος: Λειτουργία αερόψυκτου πιστολιού 250A με πλήρες ρεύμα σε 45°C περιβάλλοντος όλο το απόγευμα. Δεξιά: Η στοίβα μειώνει αυτόματα τις αερόψυκτες λωρίδες. προγραμματίστε βαριές συνεδρίες για πιο δροσερές ώρες ή μετακινήστε τις σε χώρους με υγρά.

Λάθος: Παράλειψη ελέγχων ψυκτικού υγρού επειδή η υγρή ψύξη δεν αποτυγχάνει ποτέ. Δεξιά: Ελέγχετε τη στάθμη του ψυκτικού υγρού και τους σφιγκτήρες του σωλήνα κάθε 6 μήνες. ένας έλεγχος 10 λεπτών αποφεύγει την αντικατάσταση του βύσματος 400 $.

Λάθος: Αντικατάσταση του καλωδίου υγρού πιστολιού με ένα γενικό εξάρτημα άλλης μάρκας. Δεξιά: Χρησιμοποιήστε ταιριαστά καλώδια AMPPAL. η διαδρομή ροής του ψυκτικού υγρού και οι τιμές του επαφέα συντονίζονται μαζί.

Λάθος: Τοποθέτηση του ντουλαπιού σε τοίχο χωρίς διάκενο από πίσω. Δεξιά: Αφήστε διάκενο 500 mm πίσω και 800 mm μπροστά για ροή αέρα και πρόσβαση σέρβις.

Λάθος: Αφήνετε τις εκδόσεις υλικολογισμικού να μετακινούνται σε όλη την πισίνα. Δεξιά: Ορίστε ένα μηνιαίο παράθυρο ενημέρωσης OCPP, ώστε όλα τα τερματικά να εκτελούν την ίδια έκδοση.

Σχόλια χειριστή τοποθεσίας από το πεδίο

Ένας Σαουδάραβας χειριστής λιανικής πώλησης καυσίμων διέθετε δύο AF-DC-240 σε πρατήριο καυσίμων του Ριάντ από τον Ιούλιο του 2025. Οι λωρίδες υγρών διακινούσαν καθημερινά SUV 800V ενώ τα όπλα 250Α εξυπηρετούσαν ταξί. το μόνο τους παράπονο ήταν η λάμψη της οθόνης 7 ιντσών στον άμεσο ήλιο, που λύθηκε με μια μικρή τέντα.

Ένας ιδιοκτήτης εμπορικού κέντρου από τη Μαλαισία στην Κουάλα Λουμπούρ ξεκίνησε με τέσσερις τερματικούς σταθμούς 250Α και πρόσθεσε έναν χώρο υγρών 600Α τον Δεκέμβριο του 2025 μετά την εμφάνιση νέων μοντέλων EV στο μείγμα ενοικιαστών. Στον λογιστή τους άρεσε που η αναβάθμιση επαναχρησιμοποίησε τον ίδιο λογαριασμό γραφείου και OCPP.

Ένας γερμανικός χειριστής στόλου που διαθέτει 30 e-van στο Αμβούργο μας προειδοποίησε ότι η μικτή εγκατάσταση χρειάζεται πειθαρχία: οι οδηγοί συνέχισαν να παρκάρουν φορτηγά 800V σε θέσεις 250Α. Ένα αυτοκόλλητο δαπέδου και μια πινακίδα το διόρθωσαν σε μια εβδομάδα και η απόδοση φόρτισης αυξήθηκε περίπου 18%.

Συχνές ερωτήσεις μεικτού τερματικού: Οκτώ ερωτήσεις που κάνουν οι αγοραστές

Ε: Μπορούν το AF-DC-240 να συνδυάσει τερματικά από διαφορετικές μάρκες;

Α: Όχι. Χρησιμοποιήστε τερματικά που ταιριάζουν με AMPPAL. ο προγραμματιστής και ο βρόχος ψυκτικού υγρού είναι βαθμονομημένοι για αυτούς.

Ε: Πόσες θέσεις μπορεί να τρέξει ένα ντουλάπι;

Α: Έως 8 ακροδέκτες ανάλογα με το μείγμα. ο δίαυλος DC μοιράζεται 240 kW μεταξύ ό,τι είναι ενεργό.

Ε: Χρειάζεται ο ακροδέκτης υγρού εξωτερικό ψύκτη;

Α: Όχι. Ο βρόχος ψυκτικού υγρού είναι σφραγισμένος και εναλλάσσεται αέρας μέσα στο τερματικό, χωρίς πύργο ψύξης.

Ε: Ποιος είναι ο χρόνος παράδοσης;

Α: 15-20 εργάσιμες ημέρες για διαμορφώσεις αποθεμάτων μετά την επιβεβαίωση της παραγγελίας και την κατάθεση.

Ε: Μπορεί να φορτίσει ένα αυτοκίνητο CHAdeMO και ένα αυτοκίνητο CCS2 ταυτόχρονα;

Α: Ναι. Κάθε τερματικό διαπραγματεύεται ανεξάρτητα και η ισχύς μοιράζεται με σειρά προτεραιότητας.

Ε: Ισχύει η 2ετής εγγύηση για τοποθεσίες στο εξωτερικό;

Α: Ναι, σε όλο τον κόσμο. Τα ανταλλακτικά αποστέλλονται από το Yueqing και ο απομακρυσμένος διαγνωστικός έλεγχος είναι δωρεάν.

Ε: Τι τροφοδοσία δικτύου χρειάζεται;

Α: AC380V±15% τριφασικό. σε πλήρες φορτίο η είσοδος αντλεί περίπου 365A ανά φάση.

Ε: Λειτουργεί με το υπάρχον σύστημα υποστήριξης OCPP;

Α: Υποστηρίζονται τα OCPP 1.6 και 2.0 και διαμορφώνουμε τα τελικά σημεία στο εργοστάσιο.
