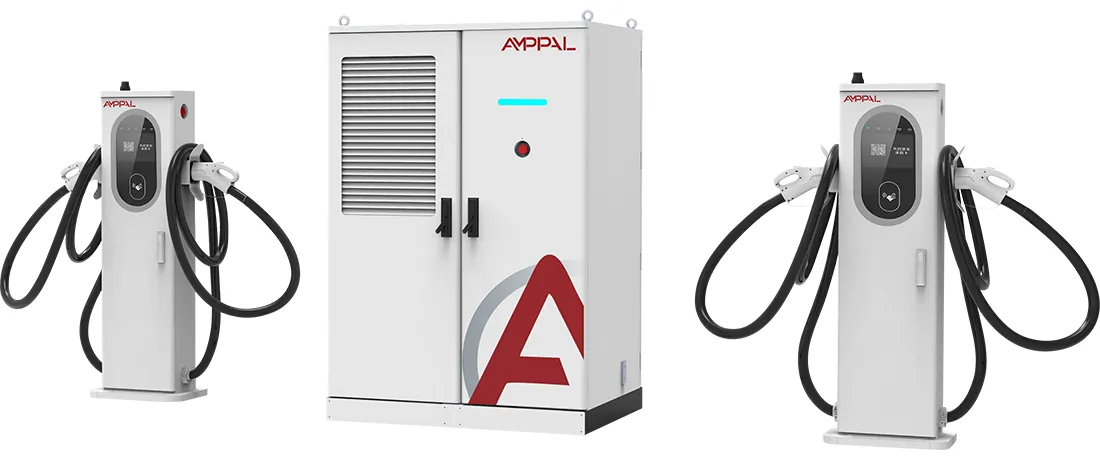

Στοίβα φόρτισης EV υψηλής ισχύος υγρόψυκτου 360 kW για κόμβους φόρτισης στόλου

Παρουσιάζουμε το AF-DC-360 Power Pool

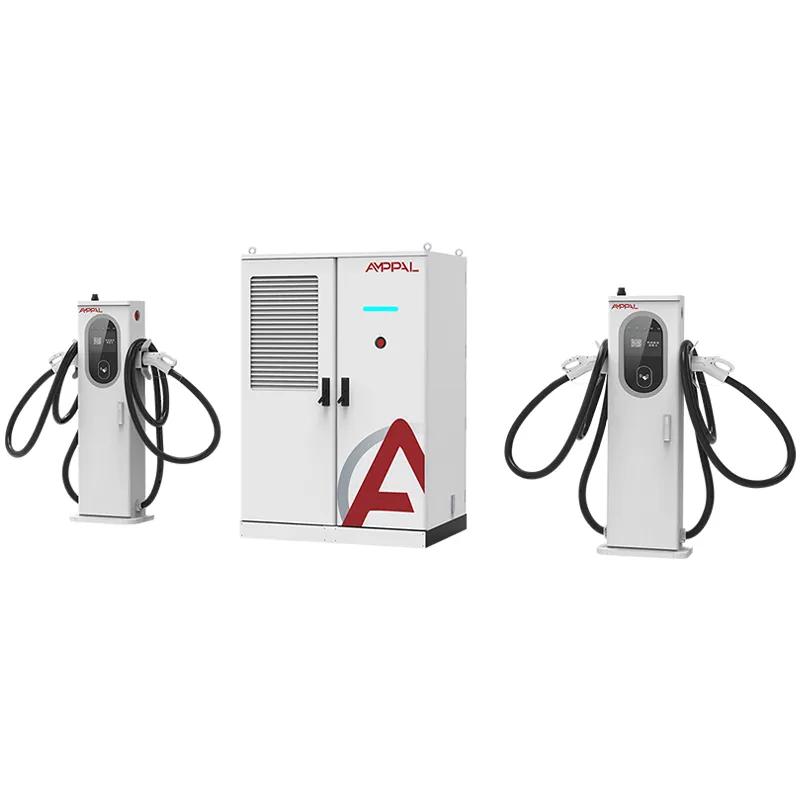

Το AF-DC-360-LC-S1 είναι μια στοίβα φόρτισης με τροφοδοτικό αντί για σταθερές πρίζες. Η έξοδος συνεχούς ρεύματος των 360 kW βρίσκεται πίσω από έναν προγραμματιστή που δίνει ρεύμα σε όποιον τερματικό χρειάζεται, δευτερόλεπτο προς δευτερόλεπτο, αντί να κλειδώνει ένα σταθερό μερίδιο σε κάθε θέση.

Αυτή είναι η όλη διαφορά μεταξύ μιας στοίβας και μιας σειράς πασσάλων σταθερής εξόδου. Χωρητικότητα σπατάλης τεσσάρων πασσάλων 90 kW κάθε φορά που ένας κόλπος είναι άδειος. μια πισίνα 360 kW επαναδρομολογεί αυτή την ισχύ αδράνειας στον πολυσύχναστο κόλπο, έτσι ώστε ο ίδιος ιστότοπος να προσφέρει περισσότερες συνεδρίες ανά ημέρα. Αυτή η μοναδική πρόταση είναι ο λόγος για τον οποίο οι συγκεντρωμένες στοίβες κυριαρχούν πλέον στις κατασκευές νέων διαδρόμων σε όλη την Ευρώπη και τον Κόλπο.

Ο θάλαμος φέρει την ίδια οικογένεια μικτών τερματικών με το μοντέλο μας 240 kW: αερόψυκτα πιστόλια 250A για καθημερινά αυτοκίνητα και υγρόψυκτα πιστόλια 600A/800A για πλατφόρμες 800V. Η πισίνα δεν ενδιαφέρεται ποιος τύπος καλωδίου αντλεί από αυτήν.

Πέντε λόγοι για τους οποίους μια πισίνα 360 kW ξεπερνά τους σωρούς φόρτισης σταθερής εξόδου

Μία θήκη μπορεί να απορροφήσει όλα τα 360 kW: ένα σεντάν ή φορτηγό 800 V φορτίζει με την πλήρη ικανότητα της στοίβας όταν είναι το μόνο ενεργό όχημα, το οποίο μειώνει χονδρικά στο μισό τον χρόνο αιχμής σε σχέση με μια σταθερή διάταξη 120 kW ανά θήκη.

Η χωρητικότητα αδράνειας δεν είναι ποτέ αδρανής: ο προγραμματιστής ανακατανέμει την ισχύ από κενές θέσεις σε ενεργές, επομένως η μέση χρήση σε μια ημέρα 16 ωρών προσγειώνεται συνήθως 25-40% υψηλότερη από τους φορτιστές σταθερής κατανομής στην ίδια κίνηση.

Λογική προτεραιότητας που μπορείτε να συντονίσετε: η στοίβα διατηρεί ένα ελάχιστο ρεύμα για κάθε συνδεδεμένο αυτοκίνητο, επομένως ένα σεντάν μεγάλης εμβέλειας και ένα ταξί τελειώνουν και τα δύο, σε διαφορετικές ταχύτητες.

Η απόδοση διατηρείται στο 94,5% της κορυφής είτε τραβάει μία θήκη είτε έξι θέσεις, επειδή οι μονάδες ισχύος παραμένουν μέσα στην πιο αποδοτική ζώνη λειτουργίας τους.

Το OCPP 1.6/2.0 εκθέτει δεδομένα ισχύος ανά κόλπο σε πραγματικό χρόνο, ώστε να μπορείτε να χρεώνετε ανά kWh με ειλικρίνεια και να δημοσιεύετε την κατάσταση του live bay στην εφαρμογή σας.

Η μικτή οικογένεια τερματικών (250A αέρας / 600A/800A υγρό) σημαίνει ότι η πισίνα εξυπηρετεί ταξί 400V και ναυαρχίδες 800V από ένα ντουλάπι.

Τεχνικές Προδιαγραφές

Τοποθεσίες με υψηλό κύκλο εργασιών που ανταμείβουν την κοινή ισχύ

Διάδρομοι αυτοκινητόδρομων όπου σχηματίζονται ουρές συνεδριάσεων το μεσημέρι, ενώ οι κόλποι μένουν αδρανείς όλη τη νύχτα.

Χώρος στάθμευσης αεροδρομίου και συγκοινωνιακού κόμβου με χρόνο παραμονής από 40 λεπτά έως 6 ώρες.

Κόμβοι στόλων ιππασίας που συνδυάζουν ανανεώσεις 30 λεπτών με αργή φόρτιση κατά τη διάρκεια της νύχτας.

Τοποθεσίες μετατροπής βενζίνης σε EV όπου ο μετασχηματιστής είναι σταθερός αλλά το μείγμα του οχήματος συνεχίζει να αλλάζει.

Διάδρομοι τουριστικών διαδρομών με έντονες εποχιακές κορυφές, όπου η συγκέντρωση ενέργειας απορροφά τις υπερτάσεις του Σαββατοκύριακου.

Πώς η ισχύς κινείται μεταξύ των τερματικών σε πραγματικό χρόνο

Η πισίνα 360 kW είναι κατασκευασμένη από παράλληλες μονάδες ισχύος που τροφοδοτούν έναν δίαυλο DC. Ένας ελεγκτής διαβάζει το τρέχον αίτημα από κάθε συνδεδεμένο τερματικό κάθε μερικές εκατοντάδες χιλιοστά του δευτερολέπτου και, στη συνέχεια, εκχωρεί το pool με σειρά προτεραιότητας: ενεργές υγρόψυκτες λωρίδες πρώτα, μετά αερόψυκτες λωρίδες, με ρυθμιζόμενο ελάχιστο για καθεμία.

Όταν ένα αυτοκίνητο 800V ζητά 600Α και τίποτα άλλο δεν είναι συνδεδεμένο, η στοίβα αφιερώνει ολόκληρη τη χωρητικότητά της σε αυτό το αυτοκίνητο. Το BMS του αυτοκινήτου ορίζει το ανώτατο όριο. Όταν συνδεθούν έξι αυτοκίνητα, η ίδια ισχύς κόβεται δυναμικά και ένα αυτοκίνητο που έφτασε πρώτο διατηρεί το μερίδιό του μέχρι να μειωθεί η μπαταρία του. Οι μεταφορές πραγματοποιούνται με μαλακό διακόπτη, επομένως ένα όχημα που φορτίζει ήδη δεν βλέπει ποτέ πτώση όταν ξεκινά μια νέα συνεδρία.

Το αποτέλεσμα μετριέται ως προς τη χρήση και όχι στην απόδοση αιχμής. Οι φορείς εκμετάλλευσης που εκτελούν στοίβες 360 kW αναφέρουν 40-55% μέση χρησιμοποίηση κατά τη διάρκεια της ημέρας έναντι 20-30% για πασσάλους σταθερής κατανομής σε παρόμοια κίνηση, γεγονός που αλλάζει τα μαθηματικά απόσβεσης στον μετασχηματιστή και στο έδαφος.

Απόδειξη συμμόρφωσης: CE, TUV, CB, CCC, UL

Τα πιστοποιητικά CE, TUV, CB, CCC και UL αποστέλλονται μαζί με τη μονάδα. το AF-DC-360 μοιράζεται την οικογένεια πιστοποίησής του με τις στοίβες 240kW και 480kW.

Κάθε ντουλάπι περνά από δοκιμή αντίστασης μόνωσης 1000 VDC και έλεγχο συνέχειας γείωσης πριν από τη θέση σε λειτουργία.

Μια συσσώρευση φορτίου 48 ωρών λειτουργεί την πισίνα με πλήρη ισχύ 360 kW, κυκλώνοντας ισχύ μεταξύ εικονικών κόλπων για την άσκηση του προγραμματιστή.

Οι δοκιμές στην πλευρά του δικτύου καλύπτουν την ανοσία υπέρτασης σύμφωνα με το IEC 61000-4-5 και την αρμονική συμπεριφορά στην είσοδο AC380V.

Η είσοδος IP54 επαληθεύεται σύμφωνα με το IEC 60529 με ελεγχόμενο ψεκασμό νερού στις στεγανοποιήσεις θυρών και στις εισόδους καλωδίων.

Οι αναφορές δοκιμών ανά παρτίδα συνοδεύονται από το αρχείο αποστολής για τα τελωνεία και τα έγγραφα πλέγματος.

Οκτώ βήματα μέσα στο εργοστάσιο Yueqing

Η κοπή με λέιζερ TRUMPF και η διάτρηση CNC διαμορφώνουν τα πάνελ του περιβλήματος με ανοχή.

Τα πάνελ κινούνται μέσα από τη γραμμή βαφής πούδρας για το φινίρισμα που έχει χαρακτηριστεί σε εξωτερικούς χώρους.

Οι μονάδες ισχύος είναι κατασκευασμένες στην αποκλειστική γραμμή συναρμολόγησης DC.

Οι ζυγοί και οι ιμάντες καλωδίων τοποθετούνται με εργαλεία ελεγχόμενης ροπής.

Τα ρομπότ FANUC χειρίζονται την τοποθέτηση της μονάδας, μειώνοντας τη ζημιά κατά το χειρισμό.

Το υλικολογισμικό και το προφίλ OCPP αναβοσβήνουν για να ταιριάζουν με το backend σας.

Η πλήρης στοίβα εκτελεί μια συσσώρευση φορτίου 48 ωρών με ποδηλασία προγραμματιστή.

Μια τελική επιθεώρηση 14 σημείων καθαρίζει τη μονάδα από κλουβιά.

Προσαρμογή μεγέθους μιας Power Pool: Μία μεγάλη στοίβα ή αρκετές μικρές;

Αγοράστε το AF-DC-360 όταν οι συνεδρίες φτάνουν άνισα. Ένας ιστότοπος όπου το 60% των αυτοκινήτων εμφανίζονται σε ένα παράθυρο τεσσάρων ωρών θα σπαταλά πάντα σταθερή ενέργεια. η πισίνα μετατρέπει αυτή την ανομοιομορφία σε αξιοποιήσιμη χωρητικότητα.

Μην το αγοράσετε εάν ο ιστότοπός σας είναι μια ιδιωτική αποθήκη που χρεώνει τα ίδια οκτώ φορτηγά κατά τη διάρκεια της νύχτας στα 40-60 kW το καθένα. Ένας απλούστερος σταθερός φορτιστής κοστίζει λιγότερο και η ευελιξία της πισίνας δεν χρησιμοποιείται ποτέ. Μην το αγοράσετε εάν η σύνδεσή σας στο δίκτυο είναι κάτω από 360 kW. η στοίβα δεν μπορεί να δημιουργήσει ισχύ που δεν μπορεί να παρέχει η τροφοδοσία.

Εάν επιλέγετε μεταξύ 240 kW και 360 kW με προϋπολογισμό μετασχηματιστή, μοντελοποιήστε και τα δύο: μια στοίβα 240 kW καλύπτει την περισσότερη κίνηση σε sedan, ενώ τα 360 kW προσθέτουν το περιθώριο που σταματά τα παράπονα ουράς κατά τη διάρκεια αιχμής. Το AMPPAL θα εκτελέσει την εκτίμηση χρήσης με τα δεδομένα επισκεψιμότητας πριν δεσμευτείτε.

Γιατί οι εισαγωγείς αναδιατάσσουν από την AMPPAL

Χρόνος παράδοσης 15-20 εργάσιμων ημερών για διαμορφώσεις αποθεμάτων, με MOQ μιας μονάδας.

Η προσαρμοσμένη μίξη τερματικών και οι παράμετροι OCPP διαμορφώθηκαν κατά την παραγγελία και όχι μετά την παράδοση.

Η πλήρης τεκμηρίωση CE/TUV/CB/CCC/UL ταξιδεύει με τα εμπορεύματα.

Πάνω από ένα εκατομμύριο μονάδες φόρτισης θα παραδοθούν έως το 2024, συν 200+ σταθμοί στο δίκτυο λειτουργίας της AMPPAL.

Τιμολόγηση EXW, FOB Ningbo ή CIF με ειδικό μηχανικό λογαριασμού.

Οι εφεδρικές μονάδες ισχύος διατίθενται σε εργοστασιακό κόστος για επαναλαμβανόμενους αγοραστές, επομένως ο προγραμματισμός χρόνου λειτουργίας παραμένει φθηνός.

Αποστολή στοίβας 360 kW: Διαστάσεις και όροι

Το ντουλάπι 1750 x 1200 x 900 mm ταξιδεύει σε ένα κιβώτιο εξαγωγής από κόντρα πλακέ, με το μικτό τερματικό σε χωριστά χαρτοκιβώτια με επένδυση από αφρό. Η πλήρης αποστολή ζυγίζει περίπου 950-1150 κιλά ανάλογα με το μείγμα όπλων.

Δύο στοίβες ανά κοντέινερ 40 ποδιών είναι το τυπικό σχέδιο. Τα κιβώτια είναι βιδωμένα στις ράγες του δαπέδου και δεμένα με ιμάντες ενάντια στη μετατόπιση. Ένα περονοφόρο ανυψωτικό καθαρίζει το σετ στο λιμάνι σας.

Έγγραφα: εμπορικό τιμολόγιο, κατάλογος συσκευασίας, φορτωτική, πιστοποιητικό προέλευσης, εκθέσεις δοκιμών παρτίδας. Η βάση προσφοράς είναι EXW, FOB Ningbo ή CIF όπως προτιμάτε.

Υπηρεσία που διατηρεί την πισίνα σε λειτουργία

Εγγύηση 2 ετών που καλύπτει τη στοίβα, τους ακροδέκτες και τις μονάδες, συμπεριλαμβανομένων σφαλμάτων κυκλώματος ψυκτικού.

Ανταλλακτικά όπως σύνδεσμοι υγρού και σωλήνες ψυκτικού υγρού αποστέλλονται εντός 3-5 εργάσιμων ημερών.

Ο τριμηνιαίος απομακρυσμένος έλεγχος υγείας του OCPP επισημαίνει την μετατόπιση της μονάδας προτού κοστίσει μια περίοδο λειτουργίας.

Έλεγχοι στάθμης ψυκτικού υγρού και σφιγκτήρα λάστιχου 6 μηνών για ακροδέκτες υγρού, με μια πολύγλωσση λίστα ελέγχου που παρέχεται.

Μια απευθείας γραμμή WhatsApp στον μηχανικό που γνωρίζει τους σειριακούς αριθμούς της μονάδας σας.

Λειτουργία μιας στοίβας κοινής ισχύος: Λάθος εναντίον Σωστό

Λάθος: Υποθέτοντας ότι κάθε θήκη παίρνει 90 kW μόνο και μόνο επειδή η στοίβα είναι 360 kW. Δεξιά: Το ελάχιστο ρεύμα ανά κόλπο είναι μια ρύθμιση που ελέγχετε, επομένως διαμορφώστε τη πριν από την εκκίνηση.

Λάθος: Δίνοντας προτεραιότητα σε όλους τους ακροδέκτες υγρών και λιμοκτονώντας τους αεραγωγούς. Δεξιά: Ισορροπήστε τον πίνακα προτεραιότητας, ώστε τα ταξί να τελειώνουν σε ένα λογικό παράθυρο.

Λάθος: Προσαρμογή μεγέθους του καλωδίου εισόδου για 240 kW επειδή η πισίνα μοιράζεται. Δεξιά: Η τροφοδοσία AC εξακολουθεί να είναι 360 kW. μέγεθος του διακόπτη και του καλωδίου για πλήρη απόδοση.

Λάθος: Δημοσιεύστε το backend κάθε 30 δευτερόλεπτα και καλέστε το σε πραγματικό χρόνο. Δεξιά: Χρησιμοποιήστε εκδηλώσεις OCPP 2.0 ή μια δημοσκόπηση 5 δευτερολέπτων για την κατάσταση του live bay.

Λάθος: Παράλειψη του τριμηνιαίου εξ αποστάσεως ελέγχου υγείας. Δεξιά: Ένας έλεγχος διάρκειας 15 λεπτών πιάνει μια μονάδα που παρουσιάζει αποτυχία προτού καταρρεύσει σε σημείο αιχμής.

Τι λένε οι αγοραστές σε τρεις χώρες

Ένας χειριστής των ΗΑΕ κοντά στο αεροδρόμιο του Ντουμπάι έτρεξε ένα AF-DC-360 από τον Σεπτέμβριο του 2025 σε ένα μαξιλάρι 8 θέσεων. Μέτρησαν 47% μέση χρησιμοποίηση τις καθημερινές, από 26% στις παλιές σταθερές μονάδες τους 120 kW και η ουρά για το μεσημεριανό γεύμα συρρικνώθηκε από 25 λεπτά σε περίπου 8. Το παράπονό τους: το βουητό του ντουλαπιού είναι αισθητό τη νύχτα, οπότε το μετέφεραν 12 μέτρα από τον τοίχο του ξενοδοχείου. Χρόνος διακοπής λειτουργίας τους πρώτους πέντε μήνες: μηδέν.

Ένας Ταϊλανδός χειριστής ιππασίας στην Μπανγκόκ χρησιμοποιεί τη στοίβα για 40 οδηγούς. Η ρύθμιση ελάχιστου ρεύματος διατήρησε τα ταξί στα 60 kW ενώ τα ναυαρχίδα σεντάν έπαιρναν τα υπόλοιπα. Ζήτησαν έναν δεύτερο μετρητή OCPP ανά τερματικό για πληρωμές οδηγού, τον οποίο η AMPPAL πρόσθεσε σε υλικολογισμικό χωρίς χρέωση.

Μια τοποθεσία κροατικού διαδρόμου με μία στοίβα 360 kW και έξι κολπίσκους απορρόφησε καλά το καλοκαιρινό κύμα. Το μόνο παράπονο του ιδιοκτήτη είναι ότι τρία ταυτόχρονα αυτοκίνητα 800V μπορούν να ξεπεράσουν την πισίνα και σχεδιάζουν μια δεύτερη στοίβα το 2027.

Συχνές ερωτήσεις για την κοινή χρήση ενέργειας για χειριστές τοποθεσιών

Ε: Τι αλλάζει πραγματικά η δυναμική κοινή χρήση ενέργειας για τα προγράμματα οδήγησης;

Α: Βλέπουν υψηλότερη ισχύ όταν ο ιστότοπος είναι αθόρυβος και μοιράζεται δίκαια κατά τη διάρκεια αιχμής, αντί για ένα σκληρό καπάκι ανά κόλπο.

Ε: Μπορεί η πισίνα να δώσει όλα τα 360 kW σε ένα αυτοκίνητο;

Α: Ναι, όταν είναι το μόνο ενεργό τερματικό, μέχρι το όριο χρέωσης του αυτοκινήτου. Το BMS του αυτοκινήτου, όχι η στοίβα, αποφασίζει την τελική τιμή.

Ε: Πώς μπορώ να χρεώνω δίκαια ανά περίοδο λειτουργίας;

Α: Το OCPP αναφέρει δεδομένα ανά τερματικό kWh, ώστε το backend σας να χρεώνει ακριβώς ό,τι τράβηξε κάθε bay.

Ε: Πόσα τερματικά χωράνε στην πισίνα;

Α: Έως 8, σε οποιοδήποτε μείγμα όπλων αέρα 250Α και υγρών 600Α/800Α.

Ε: Είναι υποχρεωτικός μεγαλύτερος μετασχηματιστής;

Α: Η στοίβα χρειάζεται την πλήρη τροφοδοσία 360 kW για να την παραδώσει. με μικρότερο μετασχηματιστή περιορίζεται αυτόματα.

Ε: Πόσο καιρό από την παραγγελία μέχρι την αποστολή;

Α: 15-20 εργάσιμες ημέρες για διαμορφώσεις αποθεμάτων.

Ε: Καλύπτει η εγγύηση το λογισμικό προγραμματιστή;

Α: Ναι, το υλικολογισμικό καλύπτεται για 2 χρόνια με δωρεάν ενημερώσεις.

Ε: Μπορώ να ξεκινήσω από 240 kW και να αναβαθμίσω το ντουλάπι αργότερα;

Α: Όχι, το ντουλάπι βαθμολογείται την ώρα της παραγγελίας. επιλέξτε 360kW τώρα αν το υποστηρίζει ο μετασχηματιστής.
