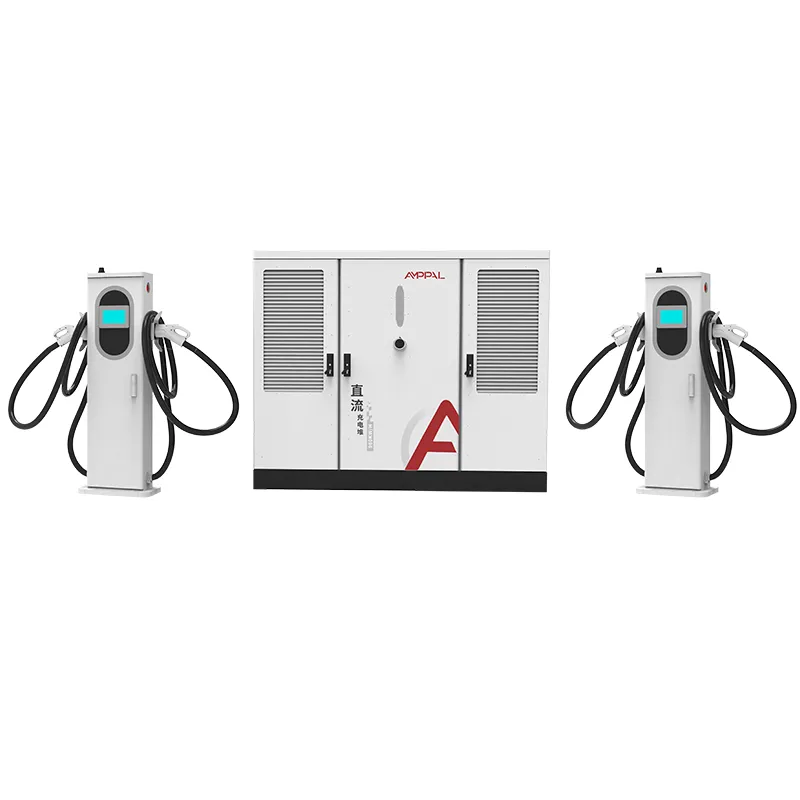

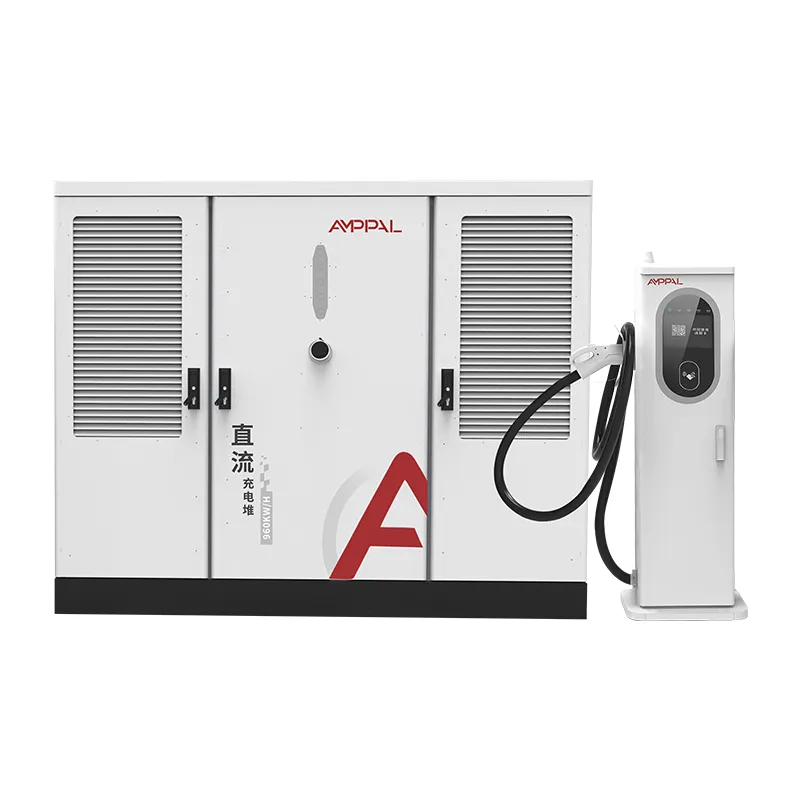

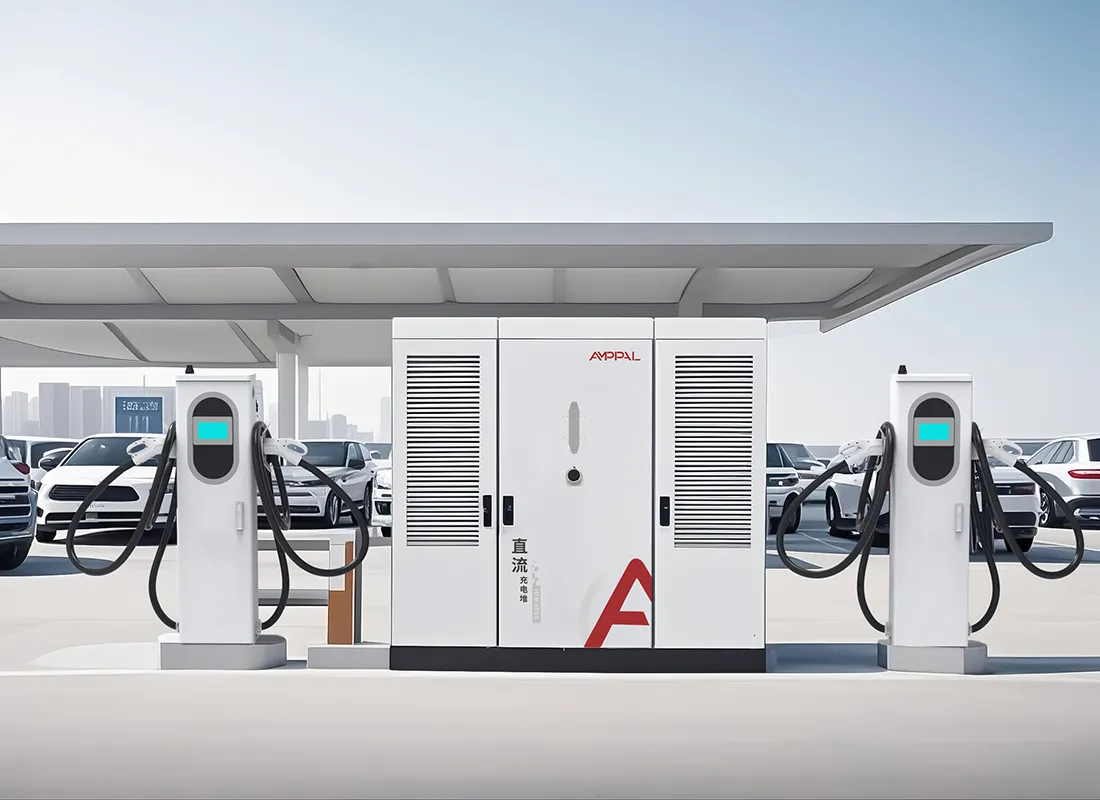

Στοίβα φόρτισης EV υψηλής πυκνότητας υγρόψυκτο 480 kW για εξαιρετικά γρήγορη φόρτιση

One Power Rating, Two Architectures

Και τα δύο μοντέλα 480 kW της AMPPAL τοποθετούν την ίδια πισίνα ισχύος 480 kW σε διαφορετικά ερμάρια με διαφορετικές στρατηγικές τερματικών. Το S1 διατηρεί το συμπαγές ντουλάπι 1750 x 1200 x 900 mm, διαθέτει ένα μεικτό σετ αερόψυκτων 250A και υγρόψυκτων ακροδεκτών 600A/800A και περιλαμβάνει κάρτα swipe-card και έλεγχο πρόσβασης QR με οθόνη 7 ιντσών επαυξημένη με LED.

Το S2 χρησιμοποιεί το μεγαλύτερο ερμάριο διαστάσεων 1850 x 1850 x 1000 mm και αποστέλλει μόνο υγρόψυκτους ακροδέκτες 600 Α, χωρίς σειρά ελέγχου πρόσβασης στο φύλλο προδιαγραφών, επειδή στοχεύει σε διαχειριζόμενους διαδρόμους που βασίζονται σε εφαρμογές. Ίδια ισχύς, ίδια απόδοση, ίδια πιστοποιητικά — διαφορετικές εργασίες. Και τα δύο μοντέλα έχουν αποσταλεί σε εταιρείες στη Μέση Ανατολή, την Ευρώπη και τη Νοτιοανατολική Ασία από τότε που κυκλοφόρησε η οικογένεια το 2025.

Αυτή η σελίδα δεν είναι προσφορά πωλήσεων για ένα από αυτά. Περιγράφει σε τι είναι καλύτερη η κάθε αρχιτεκτονική και τις περιπτώσεις στις οποίες πρέπει να επιλέξετε την άλλη.

Έξι πλεονεκτήματα του σχεδιασμού μικτού τερματικού S1

Ίδια πισίνα 480 kW, μικρότερο αποτύπωμα: το ντουλάπι S1 είναι περίπου 40% μικρότερο κατ' όγκο από το S2, κάτι που έχει σημασία σε ακριβά αστικά εδάφη.

Τα μικτά τερματικά ταιριάζουν με τη μικτή κίνηση: Οι αερόψυκτοι κόλποι 250A χειρίζονται ταξί και παλαιότερα EV, ενώ οι λωρίδες υγρών 600A/800A εξυπηρετούν ναυαρχίδες 800V, επομένως αγοράζετε ρεύμα μόνο όπου το χρειάζεστε.

Ενσωματωμένος έλεγχος πρόσβασης: οι αναγνώστες swipe-card και QR αποτελούν μέρος της προδιαγραφής S1, ιδανικοί για κλειστούς σταθμούς, λογαριασμούς στόλου και προπληρωμένα δίκτυα χωρίς εφαρμογή τηλεφώνου.

Κατάσταση LED στο HMI: η οθόνη 7 ιντσών με ενδείξεις LED είναι ορατή από απόσταση, χρήσιμη σε busy pads όπου οι οδηγοί σαρώνουν για ελεύθερες θέσεις.

Φθηνότερο στην ανάπτυξη: το συμπαγές ντουλάπι χωράει μέσα από τυπικές πόρτες, χρειάζεται μικρότερο τσιμεντένιο μαξιλαράκι και φέρει χαμηλότερο φορτίο από το S2 — μια διαφορά που εμφανίζεται ξανά στο τελωνείο και την ενοικίαση γερανού.

Η ίδια απόδοση κορυφής 94,5% και προστασία IP54 με το S2, επειδή το στάδιο ισχύος είναι το ίδιο.

Τεχνικές Προδιαγραφές

Πέντε σενάρια όπου το S1 ξεπερνά τις επιδόσεις μιας καθαρής στοίβας 600A

Αστικές τοποθεσίες μικτής κυκλοφορίας με γνωστό μερίδιο οχημάτων 400V και 800V.

Κλειστοί ή ημι-ιδιωτικοί σταθμοί που χρειάζονται χρέωση με κάρτα, όπως γκαράζ ξενοδοχείων και διαμερισμάτων.

Τακάκια πολλαπλών θέσεων όπου το κόστος γης καθιστά καθοριστικό το μικρότερο αποτύπωμα του ντουλαπιού.

Τοποθεσίες που σχεδιάζουν σταδιακές αναβαθμίσεις: ξεκινήστε με θέσεις 250A, προσθέστε λωρίδες υγρών καθώς εμφανίζονται οχήματα 800V.

Ναυπηγεία στόλου που χρεώνουν οχήματα μεικτής ηλικίας που θέλουν τοπικό έλεγχο πρόσβασης χωρίς εξάρτηση από το cloud.

Πώς το S1 αναμειγνύει τα τερματικά 250A και 600A/800A

Η αρχιτεκτονική S1 αντικατοπτρίζει τις στοίβες των 240 kW και 360 kW: AC380V±15% in, έναν δίαυλο DC και έναν προγραμματιστή που παρέχει ισχύ ανά αίτημα τερματικού. Η πισίνα 480 kW επιτρέπει σε δύο λωρίδες υγρών 600Α να λειτουργούν με πλήρες ρεύμα ενώ οι αεραγωγοί 250Α τραβούν το υπόλοιπο. Η τάση παραμένει μέσα στο παράθυρο DC200-1000V που δέχεται κάθε μεγάλη πλατφόρμα.

Το επίπεδο ελέγχου πρόσβασης βρίσκεται μεταξύ του HMI και του προγραμματιστή: μια σάρωση της κάρτας ή η σάρωση QR ξεκλειδώνει μια περίοδο λειτουργίας και η λωρίδα LED αλλάζει χρώμα όταν μια θήκη είναι ενεργή. Ο ίδιος ελεγκτής μιλάει το OCPP 1.6/2.0 στο backend σας, επομένως τα προπληρωμένα υπόλοιπα και οι λογαριασμοί στόλου λειτουργούν χωρίς επιπλέον υλικό.

Η επιλογή τερματικού είναι φυσική, όχι εικονική. Οι αερόψυκτες θέσεις είναι καλωδιωμένες για συνδέσμους 250Α και οι θέσεις υγρού φέρουν τον βρόχο ψυκτικού. ο προγραμματιστής βλέπει απλώς οκτώ πρίζες και κατανέμει δίκαια την ισχύ.

Ίδια πιστοποιητικά, διαφορετικό ντουλάπι: Τι επαληθεύεται

Το S1 μοιράζεται την οικογένεια πιστοποιητικών CE, TUV, CB, CCC και UL με το S2, επομένως ένα σύνολο εγγράφων καλύπτει και τα δύο ντουλάπια.

Κάθε μονάδα περνά από δοκιμή αντίστασης μόνωσης 1000 VDC και έλεγχο συνέχειας γείωσης.

Μια συσσώρευση φορτίου 48 ωρών στα 480 kW μεταφέρει τον προγραμματιστή σε όλους τους τύπους τερματικών.

Η συσκευή ανάγνωσης ελέγχου πρόσβασης και η πλακέτα LED υποβάλλονται σε δοκιμασία αντοχής 5.000 κύκλων.

Το IP54 ανά IEC 60529 και η ανοσία υπερτάσεων ανά IEC 61000-4-5 επαληθεύονται ανά παρτίδα.

Οι αναφορές δοκιμών ανά παρτίδα συνοδεύουν το αρχείο αποστολής για σύνδεση τελωνείου και δικτύου.

Οκτώ βήματα: Πώς κατασκευάζεται το S1

Η κοπή με λέιζερ TRUMPF και η διαμόρφωση CNC διαμορφώνουν το συμπαγές περίβλημα S1.

Το ντουλάπι διατρέχει τη γραμμή βαφής πούδρας για το εξωτερικό φινίρισμα.

Οι μονάδες ισχύος συναρμολογούνται στην αποκλειστική γραμμή DC.

Οι αερόψυκτες και υγρόψυκτες θέσεις ακροδεκτών είναι καλωδιωμένες σε ξεχωριστά φωτιστικά.

Η συσκευή ανάγνωσης ελέγχου πρόσβασης και η πλακέτα LED έχουν τοποθετηθεί και δοκιμαστεί σε πάγκο.

Τα ρομπότ FANUC τοποθετούν βαριές μονάδες. Οι ράβδοι ζυγών ελέγχονται με ροπή.

Το υλικολογισμικό και το προφίλ OCPP αναβοσβήνουν στις ρυθμίσεις του backend σας.

Πριν από την τοποθέτηση καυσίμων 48 ωρών και τελική επιθεώρηση 14 σημείων.

S1 ή S2; Ένα Πλαίσιο Αποφάσεων, όχι μια Πώληση Πωλήσεων

Επιλέξτε το S1 όταν η επισκεψιμότητά σας είναι μικτή και ο ιστότοπός σας είναι αστικός. Το μικρότερο ντουλάπι, η συσκευή ανάγνωσης καρτών και η επιλογή να ξεκινήσετε με φθηνές θήκες 250A και να προσθέσετε λωρίδες υγρών αργότερα, όλα ανταμείβουν ακριβώς αυτό το προφίλ.

Διαλέξτε το S2 όταν ο ιστότοπος είναι ήδη premium: ένας διάδρομος με φορτηγά και σεντάν 800V όπου κάθε κόλπος θα βλέπει 600A και όπου η πρόσβαση βάσει εφαρμογών είναι ο κανόνας. Ο εξαναγκασμός συσκευών ανάγνωσης καρτών και αερόψυκτων θέσεων σε αυτόν τον ιστότοπο σπαταλά χρήματα.

Ο ειλικρινής κανόνας: εάν περισσότερο από το 30% των συνεδριών σας δεν θα υπερβούν ποτέ τα 250A, τα μικτά τερματικά του S1 εξοικονομούν δαπάνες υλικού. εάν λιγότερο από 10% θα παραμείνει κάτω από τα 250A, το S2 είναι απλούστερο. Μεταξύ αυτών των ζωνών είτε λειτουργεί, οπότε αποφασίστε για το pad και τη μέθοδο πρόσβασης. Καταγράψτε την αναλογία πριν από τη συνάντηση. λύνει τα περισσότερα επιχειρήματα.

Γιατί το AMPPAL πουλά και τις δύο εκδόσεις χωρίς να πιέζει μία

Και τα δύο ντουλάπια είναι κατασκευασμένα στην ίδια γραμμή, επομένως τα πιστοποιητικά και τα ανταλλακτικά είναι πανομοιότυπα για οποιαδήποτε επιλογή.

Χρόνος παράδοσης 15-20 εργάσιμων ημερών και MOQ μιας μονάδας για διαμορφώσεις αποθεμάτων και των δύο μοντέλων.

Οι μηχανικοί του ιστότοπου εκτελούν μια πρόβλεψη μείξης συνεδρίας και προτείνουν S1 ή S2 με τους αριθμούς σε χαρτί.

Πάνω από ένα εκατομμύριο μονάδες φόρτισης θα παραδοθούν έως το 2024, συν 200+ σταθμοί στο δίκτυο της AMPPAL.

Τιμολόγηση EXW, FOB Ningbo ή CIF. το μείγμα τερματικού S1 μπορεί να διαμορφωθεί κατά την παραγγελία.

S1 Λεπτομέρειες αποστολής: Μέγεθος, Βάρος, Μαθηματικά κοντέινερ

Το ντουλάπι S1 στα 1750 x 1200 x 900 mm χρησιμοποιεί το ίδιο αποτύπωμα κιβωτίου με τις στοίβες 240 kW και 360 kW, έτσι ώστε οι τοποθεσίες που διαθέτουν ήδη εξοπλισμό AMPPAL να μπορούν να επαναχρησιμοποιήσουν το σχέδιο ανύψωσής τους.

Ένα πλήρες σετ S1 (ντουλάπι συν δύο τερματικά υγρού και δύο αεραγωγών) ζυγίζει περίπου 1000-1200 κιλά και φορτώνεται σε δύο σετ ανά δοχείο 40 ποδιών. Τα αερόψυκτα όπλα ταξιδεύουν σε χαρτοκιβώτια. υγρά πιστόλια σε κουτιά με επένδυση αφρού.

Έγγραφα: εμπορικό τιμολόγιο, κατάλογος συσκευασίας, φορτωτική, πιστοποιητικό προέλευσης, εκθέσεις δοκιμών παρτίδας. Βάση προσφοράς EXW, FOB Ningbo ή CIF.

Το σχέδιο υπηρεσιών S1: Κάρτες, Ψυκτικό και Ανταλλακτικά

Η 2ετής εγγύηση καλύπτει το ερμάριο, τόσο τις οικογένειες τερματικών όσο και το υλικό ελέγχου πρόσβασης.

Ανταλλακτικά για τερματικούς σταθμούς αέρα και υγρών αποστέλλονται εντός 3-5 εργάσιμων ημερών από το Yueqing.

Οι τριμηνιαίοι απομακρυσμένοι έλεγχοι OCPP καλύπτουν τα διαγνωστικά του προγραμματιστή και του αναγνώστη.

Οι ακροδέκτες υγρού ακολουθούν τον ίδιο έλεγχο ψυκτικού υγρού 6 μηνών. Οι ακροδέκτες αέρα χρειάζονται μόνο επιθεώρηση της φίσας.

Ένα αποκλειστικό κανάλι WhatsApp σας συνδέει με τον μηχανικό μετά την πώληση με τους σειριακούς αριθμούς σας στο αρχείο.

Συνήθη λάθη S1: Λάθος εναντίον Σωστό

Λάθος: Αντιμετωπίζοντας το S1 ως μικρότερο S2 και υποθέτοντας την ίδια διάταξη κόλπου. Δεξιά: Το αποτύπωμα S1 και η μίξη τερματικού μπορούν να διαμορφωθούν. καθορίστε το σχέδιο κόλπου πριν χυθεί το υπόθεμα.

Λάθος: Παράλειψη της δοκιμής ανάγνωσης καρτών πριν από τη ζωντανή μετάδοση. Δεξιά: Εκτελέστε έναν πιλότο 50 φύλλων. το υλικολογισμικό του αναγνώστη και το backend χρειάζονται μια μέρα ευθυγράμμισης.

Λάθος: Τοποθετώντας δύο θέσεις υγρών 600Α στον ίδιο δίαυλο και αναμένετε 960 kW. Δεξιά: Η πισίνα είναι 480 kW. δύο συνεδρίες πλήρους ροής 600A το μοιράζονται.

Λάθος: Ξεχάσατε την πλακέτα LED κατά την παραγγελία ανταλλακτικών. Δεξιά: Παραγγείλετε μια εφεδρική πλακέτα LED ανά τέσσερις στοίβες. είναι το μέρος που είναι πιο πιθανό να χτυπηθεί από όχημα.

Λάθος: Υποθέτοντας ότι οι αεραγωγοί μπορούν να μετατραπούν σε υγρό αργότερα. Δεξιά: Οι θέσεις είναι καλωδιωμένες ανά τύπο στο εργοστάσιο. επιλέξτε το τελικό μείγμα την ώρα της παραγγελίας.

Τρεις αγοραστές που επέλεξαν το S1 και γιατί

Ένας ξενοδοχειακός όμιλος στο Ντουμπάι διαχειρίζεται ένα S1 σε ένα υπόγειο γκαράζ, όπου το συμπαγές ντουλάπι ταιριάζει δίπλα στη ράμπα και η συσκευή ανάγνωσης καρτών ενσωματώνεται στο σύστημα κλειδιού δωματίου τους. Ο διευθυντής των εγκαταστάσεων παραπονέθηκε ότι η πλακέτα LED είναι φωτεινή τη νύχτα. τώρα το χαμηλώνουν μετά τα μεσάνυχτα μέσω των ρυθμίσεων HMI.

Ένας χειριστής στόλου της Κένυας με 25 ηλεκτρικά λεωφορεία και μια μικτή δεξαμενή παλαιότερων μίνι βαν επέλεξε το S1 για τις αερόψυκτες θέσεις, τις οποίες ο τοπικός τεχνικός τους μπορεί να εξυπηρετήσει χωρίς εκπαίδευση ψυκτικού. Οι λωρίδες υγρών χρησιμοποιούνται περίπου στο 12% του χρόνου, ακριβώς όπως προβλέπεται.

Μια ισπανική αλυσίδα σούπερ μάρκετ συνέκρινε τα S1 και S2 για τρεις χώρους στάθμευσης και επέλεξε το S1 για δύο αστικά γκαράζ συν το S2 για ένα κατάστημα αυτοκινητοδρόμων. Ο επικεφαλής των προμηθειών τους είπε ότι το φύλλο σύγκρισης που παρείχε η AMPPAL έκανε εύκολη την εσωτερική υπογραφή. Τα γκαράζ λειτούργησαν τον Μάρτιο του 2026 χωρίς μετασκευές.

S1 vs S2 Συνήθεις ερωτήσεις

Ε: Ποια είναι η πραγματική διαφορά μεταξύ του S1 και του S2;

A: Το S1 συνδυάζει ένα συμπαγές ντουλάπι με μικτά τερματικά αέρα/υγρού και πρόσβαση κάρτας. το S2 συνδυάζει ένα μεγαλύτερο ερμάριο με τερματικά καθαρού υγρού 600Α για ιστοτόπους που διαχειρίζονται εφαρμογές.

Ε: Μπορεί το S1 να αναβαθμιστεί σε πλήρες υγρό αργότερα;

Α: Όχι. Οι θέσεις των τερματικών είναι καλωδιωμένες στο εργοστάσιο, γι' αυτό επιλέξτε το μείγμα που προβλέπετε την ώρα της παραγγελίας.

Ε: Ποιο είναι φθηνότερο;

Α: Το S1 κοστίζει λιγότερο για την αγορά και την αποστολή, αλλά αν κάθε κόλπος λειτουργεί 600A, το S2 σπαταλά λιγότερη χωρητικότητα.

Ε: Υποστηρίζουν και οι δύο τους ίδιους συνδέσμους;

Α: Ναι, CCS1, CCS2, GB/T, CHAdeMO και NACS και στα δύο μοντέλα.

Ε: Χρειάζεται το S1 εφαρμογή τηλεφώνου για πρόσβαση;

Α: Όχι. Η κάρτα και ο κωδικός QR λειτουργούν εκτός σύνδεσης. Το OCPP χρησιμοποιείται για τιμολόγηση και τηλεμετρία.

Ε: Είναι το S2 πιο αθόρυβο από το S1;

Α: Περίπου παρόμοια. Και τα δύο ντουλάπια ψύχονται με εξαναγκασμένο αέρα. Οι ακροδέκτες υγρού λειτουργούν πιο αθόρυβα από τα πιστόλια αέρα με πλήρες φορτίο.

Ε: Ποιος είναι ο χρόνος παράδοσης για κάθε μοντέλο;

Α: 15-20 εργάσιμες ημέρες για διαμορφώσεις αποθεμάτων μετά την κατάθεση.

Ε: Ποιο μοντέλο χρησιμοποίησε το έργο NEOM;

Α: Οι 500 υγρόψυκτες μονάδες προήλθαν από την ίδια εργοστασιακή γραμμή που κατασκευάζει το 480 kW S2.
