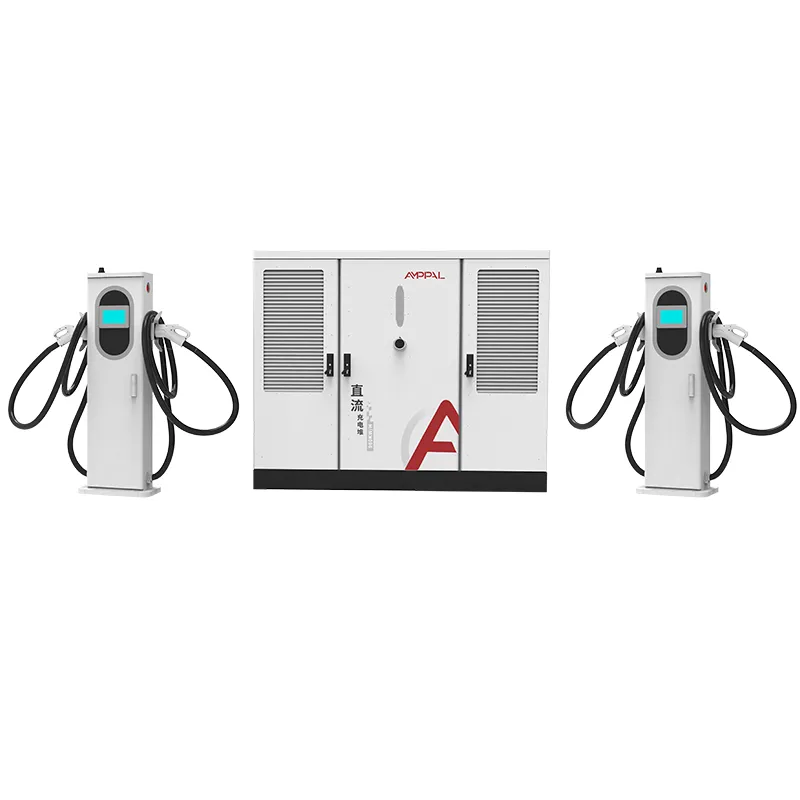

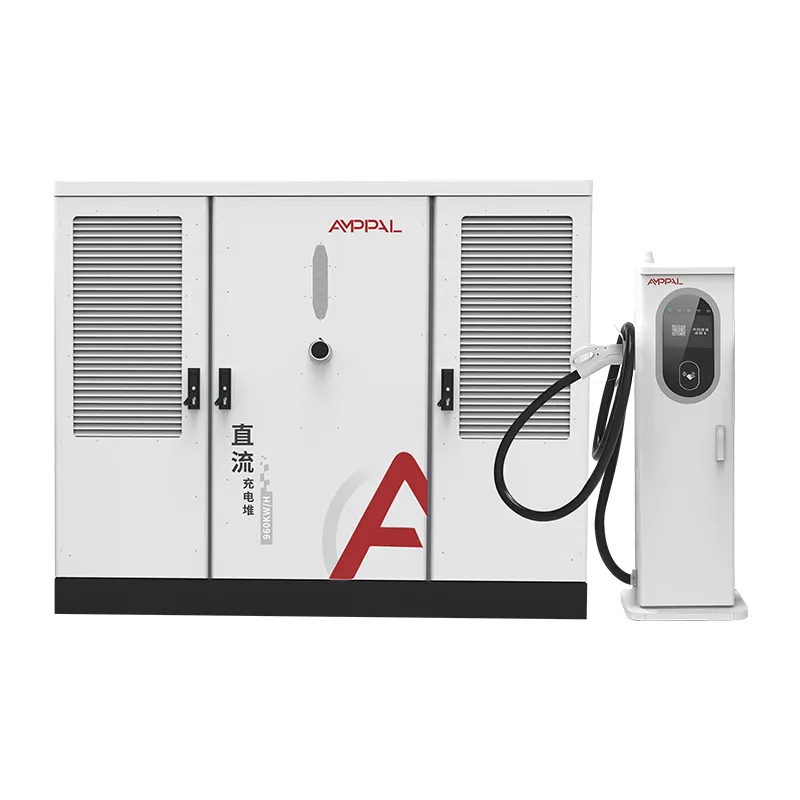

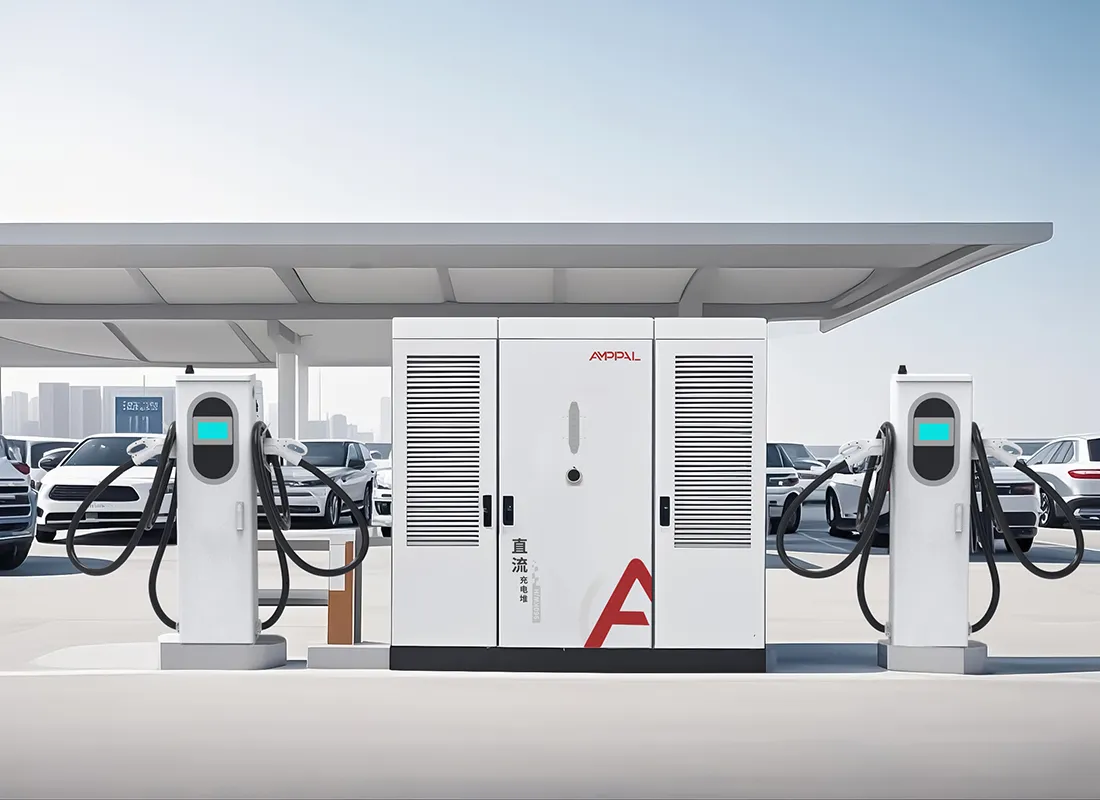

Υγρόψυκτο σύστημα φόρτισης EV 600 kW εξαιρετικά γρήγορου για στόλους βαρέως τύπου

Τι είναι το AF-DC-600 και τι σηματοδοτεί

Το AF-DC-600 είναι μια υγρόψυκτη στοίβα φόρτισης 600 kW που έχει κατασκευαστεί για να ταιριάζει με το σημείο που οδεύει η βιομηχανία, όχι μόνο εκεί που βρίσκεται σήμερα. Οι υγρόψυκτοι ακροδέκτες του 600A ακολουθούν τη γεωμετρία συνδετήρων που πρότεινε η ίδια η AMPPAL τον Απρίλιο του 2025 στην Έκθεση της Καντόνας, μια πρόταση που τράβηξε την προσοχή των ειδικών της Διεθνούς Ηλεκτροτεχνικής Επιτροπής (IEC).

Ένα πρότυπο έχει μεγαλύτερη σημασία στα 600 kW παρά στα 60 kW. Οποιοσδήποτε κατασκευαστής μπορεί να κατασκευάσει μια μεγάλη μονάδα ισχύος. Το πραγματικό ερώτημα είναι εάν το βύσμα που έχει ο οδηγός σήμερα θα εξακολουθεί να ταιριάζει με τον σταθμό που θα κατασκευάσει ο διάδοχός σας το 2030. Η AMPPAL επέλεξε να θέσει το μηχανολογικό της βάρος πίσω από αυτήν ακριβώς την ερώτηση διεπαφής.

Αυτή η στοίβα είναι το συγκεκριμένο αποτέλεσμα: μια πισίνα ισχύος 600 kW, υγρά πιστόλια 600Α, τηλεμετρία OCPP 1.6/2.0 και μια διεπαφή σχεδιασμένη για να επιβιώσει σε μια δεκαετία εξέλιξης συνδέσεων.

Η πρόταση καλύπτει το φυσικό επίπεδο που παραλείπουν οι περισσότεροι πωλητές: τα εξαρτήματα ψυκτικού και η διάταξη επαφών που αποφασίζουν εάν ένα όπλο του κατασκευαστή Α συνδυάζεται με σταθμό του κατασκευαστή Β. Χωρίς αυτό το επίπεδο, κάθε ανάπτυξη 600Α κινδυνεύει να γίνει νησί που μόνο η δική του επωνυμία μπορεί να εξυπηρετήσει.

Γιατί το Standard-Led Engineering έχει σημασία στα 600 kW

Μακροζωία διεπαφής: ο υγρόψυκτος σύνδεσμος ακολουθεί την πρόταση του προτύπου AMPPAL, επομένως το υλικό που αγοράζεται τώρα παραμένει συμβατό καθώς ωριμάζει το πρότυπο.

600A παρατεταμένη έξοδος από κάθε ακροδέκτη, με το σφραγισμένο βρόχο ψυκτικού που συγκρατεί το καλώδιο και το πιστόλι κάτω από τους 45°C.

Η χωρητικότητα της πισίνας 600 kW εξυπηρετεί τέσσερις συνεδρίες κατηγορίας 150 kW ή μία φόρτιση φορτηγού με πλήρες ρεύμα. ο προγραμματιστής εξισορροπεί και τα δύο.

Μέγιστη απόδοση 94,5% και προστασία IP54 στην ίδια καμπίνα κλάσης S2 με το μοντέλο 480 kW, απλοποιώντας τα ανταλλακτικά και την εκπαίδευση.

Πλήρης κάλυψη πρωτοκόλλου σε κάθε τερματικό — CCS1, CCS2, GB/T, CHAdeMO, NACS — έτσι μια στοίβα καλύπτει μια μικτή αγορά.

OCPP 1.6/2.0 με απομακρυσμένο διαγνωστικό, απλούστερο επειδή το μοντέλο δεδομένων είναι ήδη διαλειτουργικό.

Χαμηλότερος κίνδυνος μετασκευής: όταν οριστικοποιηθεί το πρότυπο, οι σταθμοί που έχουν κατασκευαστεί σύμφωνα με την πρόταση χρειάζονται ενημερώσεις υλικολογισμικού, όχι νέα όπλα ή επανεπεξεργασία μαξιλαριών.

Τεχνικές Προδιαγραφές

Ποιος χρειάζεται 600 kW σήμερα (και ποιος είναι νωρίς)

Σταθμοί διάδρομων βαρέως τύπου όπου φτάνουν φορτηγά και λεωφορεία 800 V σε απρόβλεπτα χρονικά διαστήματα.

Τοπικοί κόμβοι που πρέπει να εξυπηρετούν τέσσερα αυτοκίνητα με μέση ισχύ 150 kW χωρίς την προσθήκη δεύτερου μετασχηματιστή.

Αποθήκες για ηλεκτρικά φορτηγά μεγάλων αποστάσεων που κάνουν μεσημεριανές χρεώσεις 40-90 λεπτών.

Λιμάνι και ναυπηγεία logistics που τυποποιούνται σε συνδετήρες υγρού 600A για τον στόλο τους.

Εθνικοί πιλότοι διαδρόμων σε χώρες που υιοθετούν τη διεπαφή υγρής ψύξης ευθυγραμμισμένη με IEC.

Πώς το Stack και το Standard συνεργάζονται

Το AF-DC-600 έχει την ίδια αρχιτεκτονική με την υπόλοιπη οικογένεια S2: είσοδος AC380V±15%, πισίνα μονάδας ισχύος 600 kW σε ένα δίαυλο DC και υγρόψυκτοι ακροδέκτες 600A με σφραγισμένους βρόχους ψυκτικού. Ο προγραμματιστής χορηγεί σε κάθε τερματικό το ζητούμενο ρεύμα μέχρι το όριο της ομάδας.

Η εργασία της διεπαφής έχει σημασία στον σύνδεσμο, όπου η τυπική πρόταση ορίζει τη διάταξη των επαφών, τη γεωμετρία τοποθέτησης του ψυκτικού και τη σειρά χειραψίας μεταξύ πιστολιού και οχήματος. Αυτό είναι το μέρος που αφήνει ένα φορτηγό του 2026 να συνδέσει έναν σταθμό του 2031 και να συνεχίσει να διαπραγματεύεται καθαρά. Κάθε τερματικό αποστέλλεται με την τρέχουσα αναθεώρηση χειραψίας και το υλικολογισμικό του όπλου ενημερώνεται μέσω OCPP όπως και η υπόλοιπη στοίβα.

Η τηλεμετρία χρησιμοποιεί το ίδιο κανάλι OCPP με τον έλεγχο ισχύος, επομένως το backend βλέπει τη θερμοκρασία του ψυκτικού, τους κύκλους σύνδεσης και την υγεία της μονάδας ανά τερματικό — τα δεδομένα που χρησιμοποιεί η ομάδα εργασίας IEC για να βελτιώσει το πρότυπο.

Πέρα από τα Πιστοποιητικά: η Πρότυπη Πρόταση AMPPAL

Το AF-DC-600 αποστέλλεται με το πλήρες σετ πιστοποιητικών CE/TUV/CB/CCC/UL και ο σύνδεσμος υγρού είναι πιστοποιημένος ξεχωριστά σύμφωνα με την προτεινόμενη διεπαφή.

Κάθε ντουλάπι διαγράφει μια δοκιμή αντίστασης μόνωσης στα 1000 VDC συν έναν έλεγχο συνέχειας γείωσης.

Το υπόλοιπο της μονάδας στην πισίνα των 600 kW επικυρώνεται σε διήμερη καύση πλήρους φορτίου στην εργοστασιακή τράπεζα φόρτωσης.

Η αντοχή του όπλου ακολουθεί μια δοκιμή δειγματοληψίας 20.000 κύκλων, με μέγεθος σύμφωνα με τις προβλέψεις λειτουργίας του διαδρόμου.

Η προστασία εισόδου κατά IP54 (IEC 60529) και η ανοσία έναντι υπερτάσεων (IEC 61000-4-5) επιβεβαιώνονται για κάθε παρτίδα.

Οι αναφορές δοκιμών παρτίδας αποστέλλονται μαζί με τη μονάδα, συμπεριλαμβανομένου του αρχείου καταγραφής σύνδεσης από το burn-in.

Οκτώ βήματα πίσω από το AF-DC-600

Το φύλλο χάλυβα για το περίβλημα της κατηγορίας S2 κόβεται σε λέιζερ TRUMPF και στη συνέχεια σχηματίζεται με CNC.

Το ντουλάπι έχει το φινίρισμα εξωτερικού χώρου με βαφή πούδρας.

Τα ταιριαστά σετ μονάδων βγαίνουν από την αποκλειστική γραμμή συναρμολόγησης DC.

Τα πιστόλια υγρών 600A συναρμολογούνται στον καθαρό πάγκο και το ψυκτικό υγρό σφραγίζεται σε αυτόν τον σταθμό.

Οι ζυγοί και οι ιμάντες ελέγχονται με ροπή. ο βρόχος ψυκτικού έχει δοκιμαστεί υπό πίεση.

Τα ρομπότ FANUC χειρίζονται την τοποθέτηση της μονάδας.

Η μονάδα είναι φορτωμένη με υλικολογισμικό και το προφίλ OCPP έχει οριστεί για το backend σας.

Μόνο μετά τη διήμερη καύση και τον έλεγχο των 14 σημείων, το ντουλάπι γεμίζει.

Πρώιμος υιοθέτης ή γρήγορος ακόλουθος: Ποια είσαι;

Αγοράστε το AF-DC-600 εάν κατασκευάζετε για μια δεκαετία: διαδρόμους, στόλους φορτηγών ή ένα εθνικό δίκτυο που θα τυποποιείται σε διεπαφές υγρών 600Α. Το υλικό πρώιμου προτύπου δεν θα χρειαστεί εκ των υστέρων προσαρμογή όταν εδραιωθεί η σύσταση της IEC και τα δίκτυα διαδρόμων που δεσμεύονται νωρίς επίσης κλειδώνουν την προσφορά σύνδεσης πριν φτάσει η κύρια ζήτηση.

Παραλείψτε το όταν οι συνεδρίες σας είναι ως επί το πλείστον κατηγορίας 250 Α: η πισίνα των 600 kW και τα πιστόλια 600 Α κοστίζουν περισσότερο από τις ανάγκες της εργασίας και μια στοίβα 240 kW ή 360 kW κερδίζει τα ίδια έσοδα. Παραλείψτε το επίσης όταν η σύνδεση δικτύου δεν μπορεί να αντέξει 600 kW, επειδή η στοίβα θα ήταν αδρανής κάτω από την ονομαστική της τιμή.

Εάν είστε ο τύπος ταχείας παρακολούθησης, η αναμονή για τα οριστικά έγγραφα IEC είναι υπερασπίσιμη — αλλά το AF-DC-600 αποστέλλει ήδη τη γεωμετρία που προτείνει η AMPPAL, επομένως η αναμονή αγοράζει κυρίως χαρτί, όχι αλλαγές υλικού.

Επιλογή προμηθευτή με φωνή στο Πρότυπο

Η AMPPAL παρουσίασε την πρόταση διασύνδεσης υγρής ψύξης στην Έκθεση της Καντόνας τον Απρίλιο του 2025 και είναι βασικός συνεισφέρων στην παγκόσμια τυπική συνομιλία υγρόψυξης.

Το έργο πράσινου υδρογόνου της NEOM στη Σαουδική Αραβία πήρε 500 υγρόψυκτες μονάδες από την ίδια γραμμή παραγωγής.

Οι αυξήσεις αποθεμάτων εγκαταλείπουν το εργοστάσιο σε 15-20 εργάσιμες ημέρες και η ελάχιστη παραγγελία είναι μία στοίβα.

200+ σταθμοί στο δίκτυο της AMPPAL παρέχουν στην ομάδα μηχανικών δεδομένα πεδίου σχετικά με τη φθορά των συνδετήρων.

Τιμολόγηση EXW, FOB Ningbo ή CIF με επώνυμο μηχανικό που παραμένει μέχρι τη θέση σε λειτουργία.

Αποστολή κατηγορίας S2: Κιβώτια, μπουλόνια και έγγραφα

Το ντουλάπι AF-DC-600 στα 1850 x 1850 x 1000 mm μεταφέρεται σε ένα ενισχυμένο κιβώτιο από κόντρα πλακέ, με κάθε τερματικό υγρού 600A σε ένα κουτί με επένδυση από αφρό, σφραγισμένο με ψυκτικό.

Μία στοίβα με δύο τερματικά φορτία ανά εμπορευματοκιβώτιο 40 ποδιών. τα μπουλόνια του κιβωτίου στις ράγες δαπέδου και μεικτό βάρος 1400-1600 κιλά ανά σετ.

Η δέσμη εξαγωγής φέρει το εμπορικό τιμολόγιο, τη λίστα συσκευασίας, το B/L, το πιστοποιητικό προέλευσης και τις εκθέσεις δοκιμών ανά παρτίδα, με όρους EXW, FOB Ningbo ή CIF. Οι θαλάσσιες μεταφορές από το Ningbo στο Ρότερνταμ διαρκούν 32-38 ημέρες και οι αεροπορικές μεταφορές είναι μια επιλογή για επείγουσες μεμονωμένες μονάδες.

Κάλυμμα δύο ετών Κατασκευασμένο Περίπου 600Α Εξοπλισμός

Η εγγύηση ισχύει για 2 χρόνια για το περίβλημα, τους ακροδέκτες, τις μονάδες και το κύκλωμα ψυκτικού υγρού, με επαναεπικύρωση γεωμετρίας διεπαφής σύμφωνα με το εξελισσόμενο πρότυπο.

Τα κιτ αναπλήρωσης ψυκτικού υγρού και τα εφεδρικά πιστόλια υγρού αποστέλλονται εντός 3-5 εργάσιμων ημερών.

Οι τριμηνιαίοι απομακρυσμένοι έλεγχοι παρακολουθούν τις τάσεις της θερμοκρασίας του ψυκτικού υγρού και τον αριθμό των κύκλων σύνδεσης.

Ένα εξάμηνο φύλλο επιθεώρησης — στάθμη ψυκτικού υγρού, σφιγκτήρες, φθορά πιστολιού — παρέχεται σε πέντε γλώσσες.

Μια αποκλειστική γραμμή WhatsApp σας συνδέει με τον μηχανικό μετά την πώληση, με τους σειριακούς αριθμούς σας στο αρχείο.

Λειτουργία στοίβων υψηλού ρεύματος: Λάθος εναντίον Σωστό

Λάθος: Υποθέτοντας ότι οποιοσδήποτε σύνδεσμος 600A από άλλη μάρκα συνδυάζεται με το πιστόλι AF-DC-600. Δεξιά: Χρησιμοποιήστε την αντίστοιχη υποδοχή AMPPAL. η τοποθέτηση χειραψίας και ψυκτικού υγρού ακολουθεί το προτεινόμενο πρότυπο, όχι μια αποκλειστική συντόμευση.

Λάθος: Εκτέλεση της στοίβας με πλήρη ισχύ 600 kW σε τροφοδοσία δικτύου με ονομαστική ισχύ 400A. Δεξιά: Ορίστε το όριο εισόδου στο HMI ώστε να ταιριάζει με τη σύνδεση. ο προγραμματιστής το σέβεται.

Λάθος: Αντιμετωπίζετε το υγρό πιστόλι σαν πιστόλι αέρα και το τυλίγετε σφιχτά. Δεξιά: Κρεμάστε το στο άγκιστρο αποβάθρας. σφιχτά πηνία τσακίζουν τον εύκαμπτο σωλήνα ψυκτικού.

Λάθος: Παράλειψη καταγραφής κύκλου σύνδεσης. Δεξιά: Εξετάστε τον αριθμό του κύκλου ανά τερματικό ανά τρίμηνο. προβλέπει αντικατάσταση όπλου με ακρίβεια περίπου 10%.

Λάθος: Ενημέρωση υλικολογισμικού χωρίς έλεγχο της έκδοσης OCPP στον ιστότοπο. Δεξιά: Αντιστοιχίστε πρώτα το προφίλ υποστήριξης. η στοίβα υποστηρίζει 1.6 και 2.0 αλλά αλλάζουν στη διαμόρφωση.

Φωνές από πρώιμες αναπτύξεις 600 kW

Ένας Τούρκος φορέας εκμετάλλευσης αυτοκινητοδρόμων εγκατέστησε ένα AF-DC-600 τον Σεπτέμβριο του 2025 σε δοκιμαστικό διάδρομο. Ο διευθυντής μηχανικής τους είπε ότι ο συνδετήρας ευθυγραμμισμένος με το IEC ήταν ο αποφασιστικός παράγοντας, επειδή μια προηγούμενη δοκιμή 350 kW είχε χρησιμοποιήσει ένα ιδιόκτητο βύσμα που τους καθήλωσε. Το παράπονο: η θέση σε λειτουργία χρειάστηκε μια εβδομάδα περισσότερο από το S2 των 480 kW, επειδή ο διαχειριστής του δικτύου ήθελε πρόσθετες μελέτες προστασίας. Τώρα σχεδιάζουν μια δεύτερη μονάδα για την αντίθετη κατεύθυνση.

Μια νορβηγική αποθήκη φόρτισης ηλεκτρικών ημιτελών χρησιμοποιεί τη στοίβα για τη μεσημεριανή φόρτιση τριών φορτηγών. Η ισορροπία του προγραμματιστή τεσσάρων λωρίδων λειτούργησε σύμφωνα με τις προδιαγραφές και τα φορτηγά έφτασαν από το 20% στο 80% της κατάστασης φόρτισης σε περίπου 40 λεπτά το καθένα. ο διευθυντής του ιστότοπου σημείωσε ότι ο σφραγισμένος βρόχος ψυκτικού χρειαζόταν έναν έλεγχο στάθμης σε έξι μήνες, όχι την εβδομαδιαία συμπλήρωση νερού που περίμεναν.

Ένας κατασκευαστής διαδρόμων στο Καζακστάν αγόρασε δύο μονάδες αμέσως μετά τη συνάντηση της Έκθεσης της Καντόνας, όπου η AMPPAL παρουσίασε την πρόταση. Ο Διευθύνων Σύμβουλός τους είπε ότι η αγορά από έναν συνεργάτη προτύπων αισθάνθηκε πιο ασφαλής από την αγορά από έναν ακόλουθο και παρήγγειλαν μια τρίτη μονάδα πριν από την πρώτη αποστολή.

Πρότυπα FAQ: Οκτώ ευθείες απαντήσεις

Ε: Τι ακριβώς πρότεινε η AMPPAL στην Έκθεση της Καντόνας;

Α: Πρότυπο διεπαφής φόρτισης υγρόψυκτης που καλύπτει τη γεωμετρία του συνδετήρα, τα εξαρτήματα ψυκτικού υγρού και το πρωτόκολλο χειραψίας. Εμπειρογνώμονες της IEC έδειξαν ενδιαφέρον για την πρόταση.

Ε: Λειτουργεί το AF-DC-600 με τα σημερινά αυτοκίνητα;

Α: Ναι, κάθε τερματικό υποστηρίζει CCS1, CCS2, GB/T, CHAdeMO και NACS, επομένως ο σημερινός στόλος χρεώνει κανονικά.

Ε: Τι αλλάζει όταν οριστικοποιείται το πρότυπο IEC;

Α: Πιθανές ενημερώσεις υλικολογισμικού και δοκιμής. η προτεινόμενη γεωμετρία υλικού AMPPAL είναι ήδη στο προϊόν, επομένως η φυσική υποδοχή δεν αλλάζει.

Ε: Μπορεί μια στοίβα να εξυπηρετήσει τέσσερα αυτοκίνητα ταυτόχρονα;

Α: Ναι, η πισίνα των 600 kW χωρίζεται σε έως και 8 τερματικούς σταθμούς, με προτεραιότητα τις λωρίδες υγρών 600Α.

Ε: Τι χρειάζεται η εγκατάσταση από το πλέγμα;

Α: AC380V±15% τριφασικό. Η πλήρης έξοδος τραβάει περίπου 910A ανά φάση, επομένως οι περισσότερες τοποθεσίες σχεδιάζουν έναν μετασχηματιστή.

Ε: Είναι το ψυκτικό υγρό ασφαλές σε περίπτωση σύγκρουσης;

Α: Το υγρό είναι διηλεκτρικό και μη τοξικό στους όγκους που χρησιμοποιούνται και ο βρόχος σφραγίζεται και ελέγχεται υπό πίεση.

Ε: Πόσο γρήγορα μπορούμε να παραλάβουμε;

Α: Περίπου τρεις έως τέσσερις εβδομάδες (15-20 εργάσιμες ημέρες) μετά την κατάθεση γης για την κατασκευή αποθεμάτων.

Ε: Καλύπτει η εγγύηση μελλοντικές τυπικές ενημερώσεις;

Α: Οι ενημερώσεις υλικολογισμικού είναι δωρεάν για 2 χρόνια και η γεωμετρία του υλικού ταιριάζει ήδη με το προτεινόμενο πρότυπο.
