Στοίβα φόρτισης EV υψηλής ισχύος υγρόψυκτου 960 kW για κόμβους φόρτισης μεγάλης κλίμακας

Τι είναι μια στοίβα 960 kW

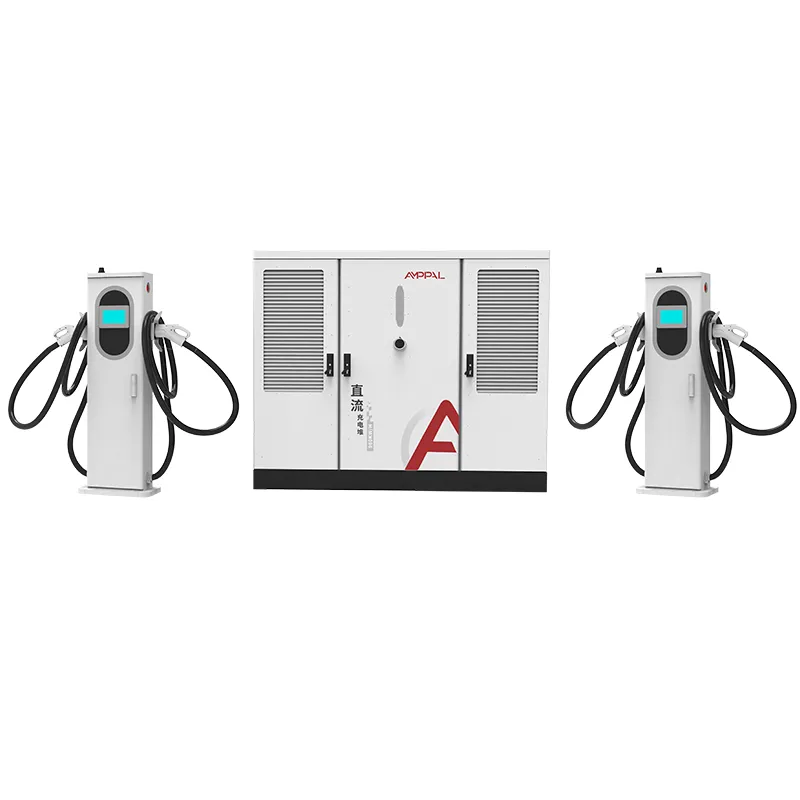

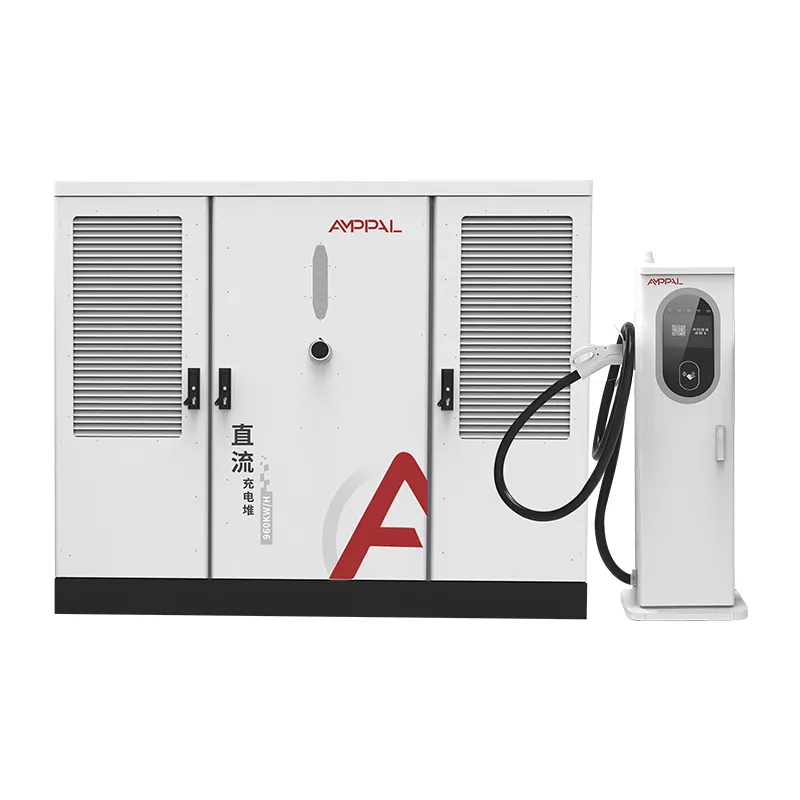

Το AF-DC-960 είναι μια υγρόψυκτη στοίβα φόρτισης 960 kW που στοχεύει σε ένα είδος τοποθεσίας: τον κόμβο κατηγορίας μεγαβάτ όπου τα φορτηγά, τα λεωφορεία και οι στόλοι υψηλής ισχύος πρέπει να ξαναγεμίζουν γρήγορα. Το ντουλάπι διαστάσεων 2200 x 1800 x 1000 mm διαθέτει μια πισίνα ισχύος 960 kW που τροφοδοτεί υγρόψυκτους ακροδέκτες 600 A, καθένας με δυνατότητα σύνδεσης πλήρους ρεύματος. Αυτή η κλίμακα δεν αφορά την ταχύτητα για χάρη της. πρόκειται για τη διατήρηση οχημάτων 40 τόνων εντός προγράμματος.

Η φόρτιση μεγαβάτ δεν είναι φορτιστής αυτοκινήτου σε κλίμακα. Αλλάζει τις εργασίες πολιτικού, τη σύνδεση στο δίκτυο, τη μονάδα ψύξης και το σχέδιο συντήρησης. Αυτή η στοίβα είναι χτισμένη με αυτή την πραγματικότητα κατά νου και η εμπειρία της AMPPAL που γειτνιάζει με μεγαβάτ - 500 υγρόψυκτες μονάδες για το έργο πράσινου υδρογόνου NEOM στη Σαουδική Αραβία - διαμόρφωσε τον τρόπο παράδοσης.

Οι τοποθεσίες που χρειάζονται αυτήν την κατηγορία ισχύος σήμερα είναι νωρίς, αλλά η κατεύθυνση έχει διευθετηθεί. Το AF-DC-960 είναι το υλικό για αυτήν την κατεύθυνση.

Πέντε λόγοι για τους οποίους οι τοποθεσίες Megawatt ξεκινούν με το AF-DC-960

Μια πισίνα 960 kW επιτρέπει σε ένα τερματικό να εξυπηρετεί ένα φορτηγό στα 600A ενώ τρία αυτοκίνητα φορτίζουν με 120 kW το καθένα, όλα από το ίδιο ντουλάπι.

Οι υγρόψυκτοι ακροδέκτες 600A διατηρούν πλήρες ρεύμα για 40-90 λεπτά λειτουργίας φορτηγού χωρίς μείωση, χάρη στον σφραγισμένο βρόχο ψυκτικού.

Η απόδοση σε αυτήν την κλίμακα είναι χρήμα: στα 960 kW το χάσμα μεταξύ 94,5% και 92% είναι περίπου 24 kW συνεχούς απώλειας — λογαριασμός θέρμανσης, όχι υποσημείωση.

Η έξοδος DC200-1000V εκτείνεται σε φορτηγά 400V και φορτηγά 800V, έτσι ώστε ο διανομέας να μην είναι κλειδωμένος σε μία γενιά οχημάτων.

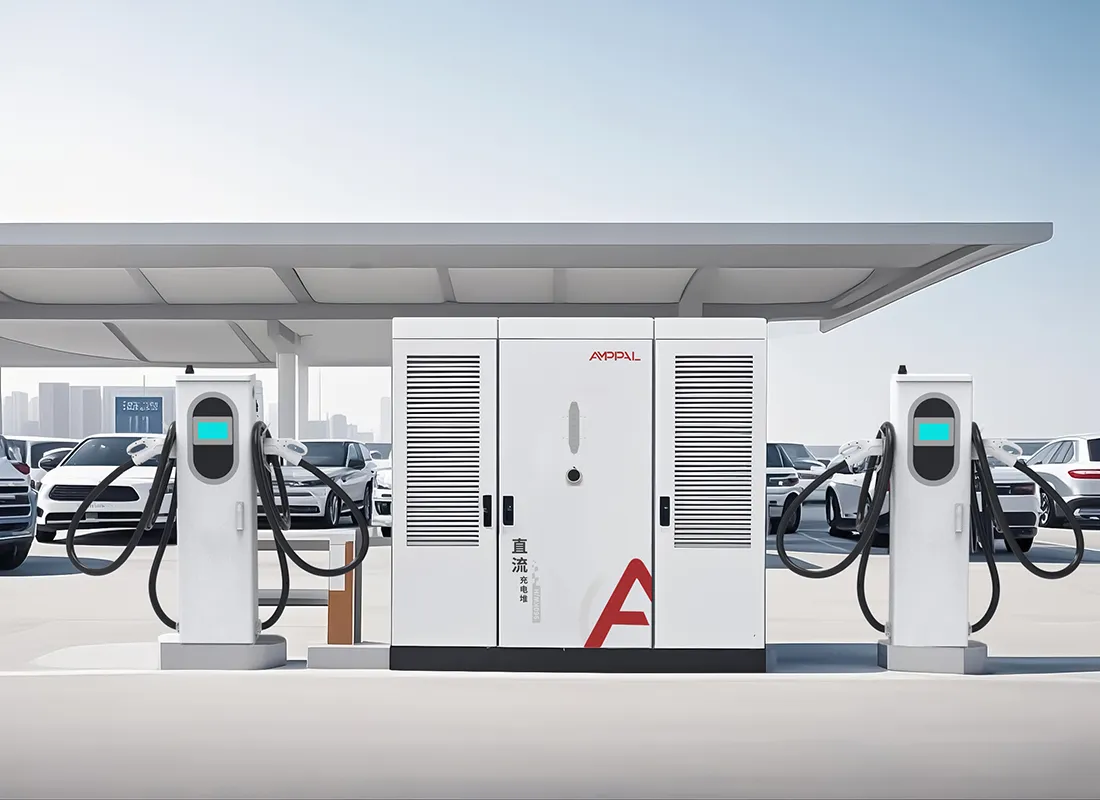

Περίβλημα IP54 και λειτουργία -25°C έως +50°C, με το ντουλάπι σχεδιασμένο για εξωτερική εγκατάσταση σε απομακρυσμένες τοποθεσίες διαδρόμου.

OCPP 1.6/2.0 με τηλεμετρία ανά τερματικό, που χρειάζονται οι φορείς εκμετάλλευσης έργων για συμβάσεις λογιστικής ενέργειας και χρόνου λειτουργίας.

Τεχνικές Προδιαγραφές

Πέντε περιπτώσεις χρήσης που δικαιολογούν 960 kW

Αποθήκες ηλεκτρικών φορτηγών, όπου τα παράθυρα περιστροφής 40-90 λεπτών είναι ο λειτουργικός περιορισμός.

Λιμενικά ναυπηγεία εφοδιαστικής που μετακινούν τρακτέρ εμπορευματοκιβωτίων και τερματικά φορτηγά σε σταθερά χρονοδιαγράμματα.

Υπερ-κόμβοι αυτοκινητοδρόμων προγραμματίζονται για φόρτιση μεγαβάτ στα προγράμματα διαδρόμου 2027-2030.

Τοποθεσίες ορυχείων και λατομείων με ηλεκτρικές εμπορευματικές μεταφορές όπου είναι διαθέσιμη επαγωγή κατηγορίας μεγαβάτ.

Πράσινα έργα υδρογόνου και βιομηχανικά έργα που χρειάζονται ένα κεντρικό μπλοκ φόρτισης υψηλής ισχύος, σύμφωνα με το πρότυπο NEOM.

Από την τροφοδοσία δικτύου στη μπαταρία φορτηγού: η διαδρομή των 960 kW

Η ισχύς ρέει AC380V±15% στο ερμάριο, μέσω παράλληλων μονάδων σε έναν δίαυλο DC και εξόδου σε έως και 8 ακροδέκτες. Η πισίνα των 960 kW χωρίζεται δυναμικά: ένα μόνο φορτηγό μπορεί να πάρει ό,τι ζητήσει, ενώ τέσσερα αυτοκίνητα μοιράζονται το υπόλοιπο χωρίς να πέφτουν κάτω από το ελάχιστο.

Η πλευρά του πλέγματος είναι το μέρος που υποτιμούν τα περισσότερα έργα. Στην πλήρη έξοδο, η είσοδος αντλεί περίπου 1.460A ανά φάση, επομένως το AF-DC-960 τροφοδοτείται συνήθως από έναν αποκλειστικό μετασχηματιστή, με τον διακόπτη MV και τον συντονισμό προστασίας της τοποθεσίας να έχουν σχεδιαστεί πριν από την έκχυση του μαξιλαριού. Μια τοποθεσία 960 kW χωρίς μελέτη μετασχηματιστή είναι η πιο κοινή λειτουργία αστοχίας που βλέπουμε σε έργα μεγαβάτ.

Στην πλευρά του οχήματος, οι ακροδέκτες υγρού 600A διαπραγματεύονται με το BMS του φορτηγού και συγκρατούν το ρεύμα μέχρι να μειωθεί η μπαταρία, κάτι που μετατρέπει ένα διάλειμμα 40 λεπτών σε ένα παράθυρο χρήσιμου εύρους.

Πιστοποίηση και το πρότυπο NEOM-Scale QA

Τα πιστοποιητικά CE, TUV, CB, CCC και UL καλύπτουν την οικογένεια AF-DC-960.

Κάθε ντουλάπι περνά δοκιμές αντίστασης μόνωσης 1000 VDC και συνέχειας γείωσης, καθώς και καύση 48 ωρών πλήρους φορτίου στα 960 kW.

Η αντοχή του συνδετήρα γίνεται δειγματοληψία σε 20.000 κύκλους και ο βρόχος ψυκτικού δοκιμάζεται πίεση σε πίεση λειτουργίας 2x.

Το IP54 ανά IEC 60529 και η ανοσία υπέρτασης ανά IEC 61000-4-5 περιλαμβάνονται στο αρχείο δοκιμής παρτίδας.

Για συμβάσεις έργου, η AMPPAL εκδίδει αναφορές δοκιμών ανά παρτίδα και, κατόπιν αιτήματος, επιθεώρηση από μάρτυρες στο εργοστάσιο Yueqing.

Η ίδια γραμμή QA που παρέδωσε τις υγρόψυκτες μονάδες NEOM παράγει το AF-DC-960, επομένως το πρότυπο επιθεώρησης είναι ήδη επιτόπου αποδεδειγμένο.

Κατασκευή ντουλαπιών 960 kW: Οκτώ βήματα

Το περίβλημα 2200 x 1800 x 1000 mm είναι κομμένο με λέιζερ σε μηχανές TRUMPF και σχηματίζεται με CNC.

Το ντουλάπι διατρέχει τη γραμμή βαφής πούδρας για ανθεκτικότητα σε εξωτερικούς χώρους.

Οι μονάδες ισχύος συναρμολογούνται σε ταιριαστά σετ στην αποκλειστική γραμμή DC.

Τα πιστόλια υγρού 600Α είναι χτισμένα στον καθαρό πάγκο με σφραγισμένη πλήρωση ψυκτικού.

Οι ζυγοί και οι πλεξούδες υψηλού ρεύματος ελέγχονται από τη ροπή. ο βρόχος έχει δοκιμαστεί με πίεση.

Τα ρομπότ FANUC τοποθετούν τις βαριές μονάδες.

Τα προφίλ υλικολογισμικού και OCPP αναβοσβήνουν στο backend του έργου.

Ένα 48ωρο burn-in και μια επιθεώρηση 14 σημείων προηγούνται της σύστασης, με φωτογραφίες που έχουν καταγραφεί για το αρχείο παράδοσης.

Έργα Megawatt: Τι πρέπει πρώτα να είναι αλήθεια

Μια τοποθεσία μεγαβάτ είναι έργο, όχι αγορά. Προτού το AF-DC-960 έχει νόημα, χρειάζεστε τρία πράγματα: μια επιβεβαιωμένη σύνδεση δικτύου κλάσης 1MVA, έναν στόλο που θα αντλεί ισχύ κλάσης μεγαβάτ εντός 24 μηνών και ένα αστικό σχέδιο που φέρει το ερμάριο 2200 mm και τον μετασχηματιστή του.

Μην το αγοράζετε για ιστότοπο μόνο για αυτοκίνητα. Μια στοίβα 480 kW εξυπηρετεί την επιβατική κίνηση με ένα κλάσμα του πολιτικού κόστους και η καμπίνα των 960 kW θα είναι σε αδράνεια κάτω από την αξιολόγησή της για χρόνια. Μην το αγοράσετε εάν η συμφωνία αγοράς ρεύματος δεν μπορεί να απορροφήσει τις χρεώσεις ζήτησης των συνεδριών μεγαβάτ. Και τα δύο λάθη εμφανίζονται τον πρώτο χρόνο λειτουργίας και όχι την πρώτη εβδομάδα.

Εάν το σχέδιο στόλου είναι πραγματικό, το AF-DC-960 είναι η σωστή κλίμακα: αποφεύγει το συνηθισμένο λάθος να κατασκευάσει έναν κόμβο 480 kW και να τον επαναπολτοποιήσει 18 μήνες αργότερα. Η ομάδα έργου της AMPPAL εξετάζει τη μελέτη του δικτύου και την πρόβλεψη του στόλου πριν από την προσφορά — και θα πει όχι εάν οι αριθμοί δεν υποστηρίζουν 960 kW.

Ρεκόρ κομματιού: NEOM, 200+ σταθμοί, ένα εκατομμύριο μονάδες

Η AMPPAL προμήθευσε 500 υγρόψυκτες μονάδες φόρτισης για το έργο πράσινου υδρογόνου NEOM στη Σαουδική Αραβία, την κλίμακα που λίγοι προμηθευτές έχουν παραδώσει.

Η AMPPAL λειτουργεί η ίδια 200+ σταθμούς φόρτισης, συμπεριλαμβανομένων των εμβληματικών τοποθεσιών πλήρους υγρής ισχύος 480 kW, επομένως η εμπειρία λειτουργίας τροφοδοτεί τη σχεδίαση.

Πάνω από ένα εκατομμύριο μονάδες φόρτισης παραδόθηκαν μέχρι το 2024, εξάγονται σε 40+ χώρες.

Υποστήριξη έργου: ανασκόπηση μελέτης πλέγματος, διάταξη μαξιλαριού, σχέδιο θέσης σε λειτουργία και επιθεώρηση εργοστασίου.

Όροι EXW, FOB Ningbo ή CIF με επώνυμο μηχανικό έργου μέσω ανάθεσης.

Logistics για ντουλάπι 2200mm

Το ντουλάπι 2200 x 1800 x 1000 mm είναι το μεγαλύτερο στην οικογένεια υγρόψυκτου και μεταφέρεται σε κιβώτιο βαρέως τύπου με σημεία ανύψωσης ράβδου διασκορπισμού. το σετ ακροδεκτών ταξιδεύει σε κουτιά με επένδυση αφρού, σφραγισμένα με ψυκτικό.

Ένα φορτίο AF-DC-960 ανά δοχείο 40 ποδιών, με το κιβώτιο βιδωμένο στις ράγες δαπέδου. Το μεικτό βάρος τρέχει περίπου 2000-2400 κιλά ανά σετ και η εκφόρτωση απαιτεί γερανό ή περονοφόρο ανυψωτικό υψηλής χωρητικότητας.

Έγγραφα: εμπορικό τιμολόγιο, κατάλογος συσκευασίας, φορτωτική, πιστοποιητικό προέλευσης, εκθέσεις δοκιμών παρτίδας. Βάση προσφοράς EXW, FOB Ningbo ή CIF, με ορόσημα του έργου γραμμένα στη σύμβαση.

Έργο-Scale Aftercare: Ανταλλακτικά, Ψυκτικό, Χρόνος λειτουργίας

Η 2ετής εγγύηση καλύπτει τη στοίβα, τους ακροδέκτες, τις μονάδες και το κύκλωμα ψυκτικού υγρού, με στόχους χρόνου λειτουργίας που είναι διαθέσιμοι στη σύμβαση του έργου και επιτόπια εκπαίδευση βρόχου ψυκτικού υγρού που περιλαμβάνονται στο πρώτο έτος.

Συνιστάται ένα κιτ εφεδρικής μονάδας και ανταλλακτικού όπλου ανά διανομέα και τα κιτ αποστέλλονται εντός 3-5 εργάσιμων ημερών.

Οι τριμηνιαίοι απομακρυσμένοι έλεγχοι καλύπτουν τις τάσεις του ψυκτικού υγρού, την υγεία της μονάδας και τους κύκλους σύνδεσης.

Η λίστα ελέγχου σέρβις 6 μηνών καλύπτει τη στάθμη του ψυκτικού υγρού, τους σφιγκτήρες σωλήνων και τη φθορά του πιστολιού, σε πέντε γλώσσες.

Ένας επώνυμος μηχανικός έργου παραμένει στον λογαριασμό μέσω της θέσης σε λειτουργία και του πρώτου έτους λειτουργίας.

Λειτουργίες τοποθεσίας Megawatt: Λάθος εναντίον Σωστό

Λάθος: Χύσιμο του μαξιλαριού πριν σχεδιαστεί ο μετασχηματιστής και ο διακόπτης. Δεξιά: Ακολουθήστε τις εργασίες πολιτικής πίσω από τη μελέτη του πλέγματος. η ζήτηση εισόδου 960 kW καθορίζει τη διάταξη του μαξιλαριού.

Λάθος: Συμπλήρωση του βρόχου ψυκτικού υγρού με νερό σαν ψυγείο αυτοκινήτου. Δεξιά: Χρησιμοποιήστε μόνο το διηλεκτρικό υγρό που καθορίζει το AMPPAL. το νερό σπάει τις τσιμούχες της αντλίας.

Λάθος: Αναμένεται η λειτουργία του ιστότοπου σε υπηρεσία 400Α. Δεξιά: Διαχωρίστε το μέγεθος της τροφοδοσίας για περίπου 1.460A ανά φάση σε πλήρη έξοδο και ρυθμίστε το όριο εισόδου HMI κάτω από την πραγματική σύνδεση.

Λάθος: Εγκατάσταση του ντουλαπιού σε χαμηλό υπόστεγο χωρίς πρόσβαση ανύψωσης. Δεξιά: Αφήστε ένα διάδρομο γερανού. το ντουλάπι 2200 mm χρειάζεται πρόσβαση με γερανό ή περονοφόρο ανυψωτικό υψηλής χωρητικότητας για σέρβις.

Λάθος: Παράβλεψη χρεώσεων ζήτησης κατά τον προγραμματισμό συνεδριών φορτηγού. Δεξιά: Χρησιμοποιήστε το παράθυρο προγραμματισμού OCPP για να κλιμακώσετε τις περιόδους σύνδεσης μεγαβάτ εκτός της αιχμής του δικτύου.

Τι λένε οι Project Managers για τις αναπτύξεις 960 kW

Ένας διαχειριστής έργου για έναν διάδρομο εξόρυξης του Xinjiang είπε ότι η επαγωγή κατηγορίας μεγαβάτ στην τοποθεσία τους έκανε τη στοίβα 960 kW τη μόνη επιλογή που ταιριάζει στο χρονοδιάγραμμα των αποστάσεων. Το κύριο παράπονό τους ήταν η πίεση χρόνου, επειδή ο πολιτικός εργολάβος τελείωσε τρεις εβδομάδες νωρίτερα.

Ένας Σαουδάραβας εργολάβος υποδομής εξοικειωμένος με το πρόγραμμα NEOM εξέτασε το AF-DC-960 σε σχέση με το σχέδιο στόλου για μια πόλη εφοδιαστικής. Εκτίμησαν την τηλεμετρία ανά τερματικό για την ενεργειακή λογιστική. Το κενό που επισήμαναν ήταν ότι οι τοπικοί ηλεκτρολόγοι χρειάζονταν μια εβδομάδα εκπαίδευσης στον βρόχο ψυκτικού υγρού, τον οποίο η AMPPAL παρέχει τώρα επί τόπου.

Ένας ολλανδικός χειριστής λιμένων διεξήγαγε μια δοκιμαστική περίοδο τριών μηνών με μια στοίβα που εξυπηρετούσε τρακτέρ κοντέινερ. Ο χρόνος λειτουργίας ήταν 99,2% και η φθορά των συνδέσμων παρέμεινε εντός της πρόβλεψης. Ο επικεφαλής λειτουργίας είπε ότι η μόνη απογοήτευση ήταν ότι η οθόνη 7 ιντσών είναι μικρή για ένα στοιχείο κλίμακας μεγαβάτ, αν και ο πίνακας εργαλείων του έργου κάνει την πραγματική παρακολούθηση ούτως ή άλλως. Τα δοκιμαστικά δεδομένα τροφοδοτούν τώρα την προσφορά κόμβου 2027.

Συχνές ερωτήσεις για το έργο Megawatt

Ε: Μπορεί το AF-DC-960 να φορτίσει και αυτοκίνητα;

Α: Ναι, αλλά έχει σχεδιαστεί για φορτηγά και κόμβους. για τοποθεσίες μόνο για αυτοκίνητα, μια στοίβα 480 kW κοστίζει ένα κλάσμα του πολιτικού έργου.

Ε: Πόσα τερματικά μπορεί να λειτουργήσει;

Α: Έως 8, σε οποιοδήποτε μείγμα, με τις λωρίδες υγρών 600Α που έχουν προτεραιότητα από τον προγραμματιστή.

Ε: Τι μετασχηματιστή χρειάζομαι;

Α: Ένας αποκλειστικός μετασχηματιστής κλάσης 1MVA. σε πλήρη έξοδο η είσοδος αντλεί περίπου 1.460A ανά φάση σε AC380V.

Ε: Πόσο καιρό είναι η παράδοση;

A: 15-20 working days for stock configurations; οι παραγγελίες έργων ακολουθούν ένα ημερολόγιο ορόσημο συμβολαίου.

Ε: Είναι διαφορετική η συντήρηση του ψυκτικού σε αυτήν την κλίμακα;

Α: Όχι, ο βρόχος είναι το ίδιο σφραγισμένο σχέδιο. Ισχύουν έλεγχοι επιπέδου έξι μηνών και αλλαγές υγρών δύο ετών.

Ε: Μπορεί να φορτίσει ένα φορτηγό 400V και ένα φορτηγό 800V ταυτόχρονα;

Α: Ναι, το DC200-1000V καλύπτει και τα δύο. Κάθε τερματικό διαπραγματεύεται τη δική του τάση και ρεύμα, έτσι οι μικτοί στόλοι μοιράζονται καθαρά την πισίνα.

Ε: Για ποιο χρόνο λειτουργίας μπορούμε να συνάψουμε σύμβαση;

Α: Το AMPPAL αναφέρει στόχους χρόνου λειτουργίας σε συμβόλαια έργου, που υποστηρίζονται από ανταλλακτικά κιτ και απομακρυσμένα διαγνωστικά.

Ε: Το AMPPAL έχει αποσταλεί σε αυτήν την κλίμακα στο παρελθόν;

Α: Ναι — 500 υγρόψυκτες μονάδες για το έργο πράσινου υδρογόνου NEOM και 200+ σταθμοί σε λειτουργία.
