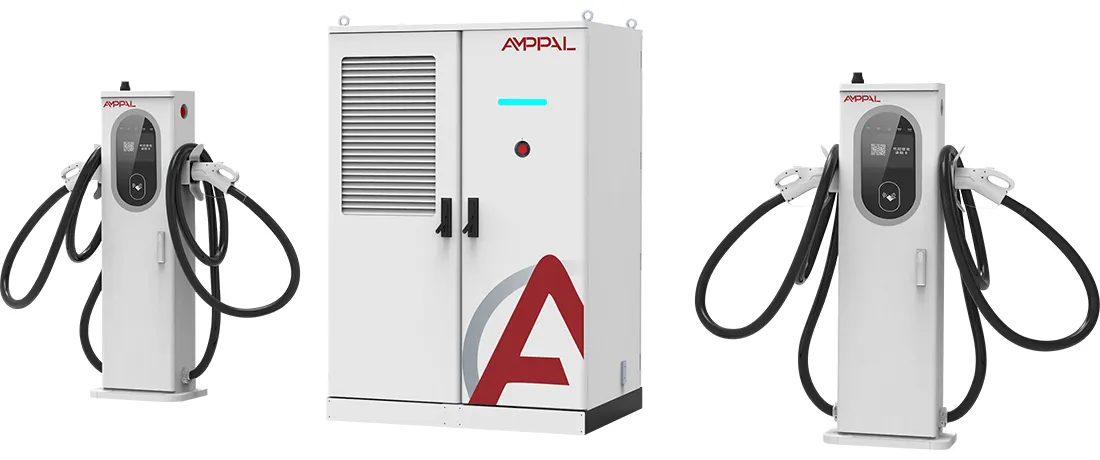

Σύστημα τροφοδοσίας ταχείας φόρτισης DC υγρόψυκτο 480 kW για εμπορικά δίκτυα EV

Η στοίβα S2 των 480 kW με απλούς όρους

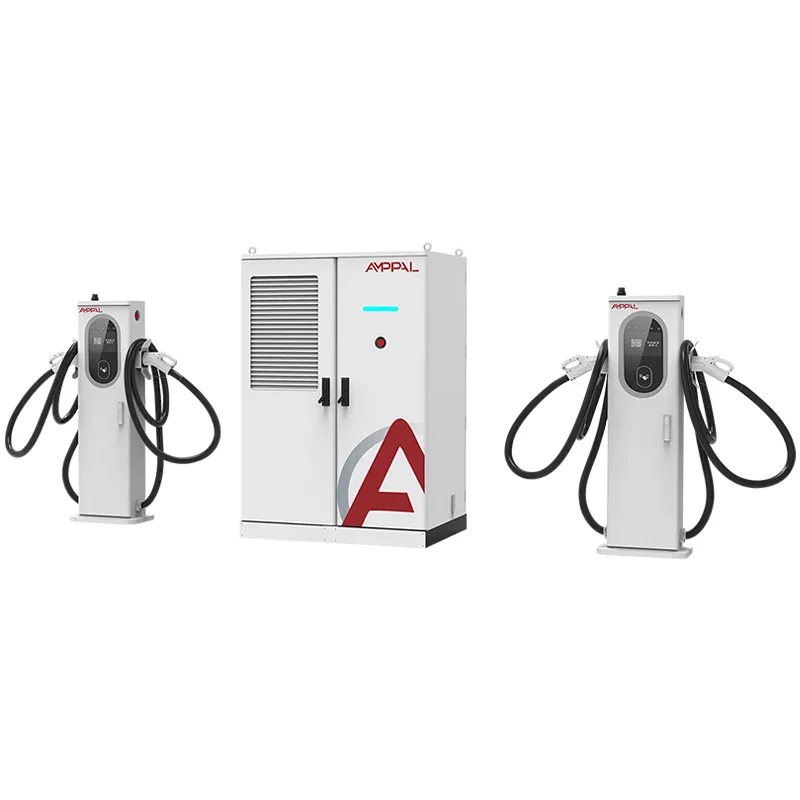

Το AF-DC-480-LC-S2 είναι μια στοίβα φόρτισης 480 kW με μια σκόπιμη επιλογή: κάθε ακροδέκτης ψύχεται με υγρό στα 600A και ο βρόχος ψύξης περνά μέσα από το καλώδιο και το πιστόλι, όχι μόνο από τη μονάδα ισχύος. Το κύριο ερμάριο 1850 x 1850 x 1000 mm τροφοδοτεί ρεύμα σε ακροδέκτες που παραμένουν αρκετά λεπτοί ώστε ο οδηγός να μπορεί να σηκωθεί με το ένα χέρι.

Η φυσική δεν συγχωρεί. Ένα ρεύμα συνεχούς ρεύματος 600A μέσω χαλκού χρειάζεται περίπου 240 mm² διατομής αγωγού. τυλιγμένο σε μόνωση, ένα αερόψυκτο καλώδιο αυτού του μεγέθους ζυγίζει περίπου 7-8 κιλά ανά μέτρο και είναι αρκετά άκαμπτο για να καταπολεμήσει τον χρήστη. Περάστε το ίδιο ρεύμα μέσα από ένα λεπτότερο καλώδιο και ο χαλκός περνάει τους 90°C μέσα σε λίγα λεπτά.

Η υγρή ψύξη διακόπτει αυτή την αντιστάθμιση. Το ψυκτικό κυκλοφορεί μέσα στο χιτώνιο, μεταφέρει τη θερμότητα στην πηγή και αφήνει τον αγωγό να συρρικνωθεί σε πρακτικό μέγεθος. Το αποτέλεσμα είναι ένα ελαφρύ συγκρότημα πιστολιού και καλωδίου αρκετά για σύνδεση με το ένα χέρι στα 600Α.

Τι αλλάζουν τα καλώδια υγρής ψύξης 600A για τον ιστότοπό σας

Εργονομία ενός χεριού: το υγρόψυκτο πιστόλι και το καλώδιο ζυγίζουν περίπου 60% λιγότερο από ένα αερόψυκτο συγκρότημα με ονομαστική τιμή για το ίδιο ρεύμα, το οποίο έχει σημασία για τις ημέρες βάρδιας 16 ωρών.

Η θερμοκρασία του καλωδίου παραμένει κοντά στους 40°C στα 600A συνεχόμενα, έτσι ώστε το ελαστικό περίβλημα να μην μαλακώνει, ο σύνδεσμος να μην σέρνεται και η αντίσταση επαφής παραμένει σταθερή.

Τα λεπτότερα καλώδια φτάνουν πιο μακριά: ένα καλώδιο υγρού μήκους 5 μέτρων είναι πραγματικά εύκαμπτο, επομένως ένας ακροδέκτης εξυπηρετεί τόσο τις μπροστινές όσο και τις πίσω θύρες φόρτισης χωρίς δεύτερο πιστόλι.

Ο βρόχος ψύξης είναι σφραγισμένος: μια μικρή αντλία και ψυγείο μέσα στον ακροδέκτη μετακινούν το ψυκτικό υγρό με σταθερό ρυθμό ροής, χωρίς ψύκτη, χωρίς συμπλήρωση νερού και χωρίς εξωτερική υδραυλική εγκατάσταση.

Το Sustained 600A είναι το σημείο: όπου τα αερόψυκτα πιστόλια πρέπει να μειωθούν μετά από 15-20 λεπτά πλήρους ρεύματος, ο ακροδέκτης υγρού διατηρεί 600A για όσο διάστημα ζητήσει το όχημα.

Η πισίνα 480 kW πίσω της επιτρέπει σε δύο φορτηγά 800 V ή τρία σεντάν να τραβούν ταυτόχρονα χωρίς να λιμοκτονούν το ένα το άλλο.

Τεχνικές Προδιαγραφές

Πέντε προφίλ ιστότοπου που πρέπει να κοιτάξουν το S2

Εμβληματικοί φορτιστές αυτοκινητοδρόμων, όπου οι ιδιοκτήτες premium EV κρίνουν την τοποθεσία με βάση το βάρος της λαβής και την ακαμψία του καλωδίου.

Λωρίδες αποθήκης για ηλεκτρικά φορτηγά και φορτηγά με αρχιτεκτονικές 800V που τραβούν 600Α για 30-60 λεπτά.

Τοποθεσίες διαδρόμου που πρέπει να υποστηρίζουν γρήγορες συνεδρίες back-to-back χωρίς θερμική μείωση.

Σφιχτά αστικά μαξιλάρια όπου τα μακριά, άκαμπτα αερόψυκτα καλώδια θα φράξουν τον παρακείμενο κόλπο.

Προβολή σταθμών όπου ο χειριστής θέλει το χαμηλότερο δυνατό βάρος καλωδίου για ηλικιωμένους οδηγούς.

Μέσα στο βρόχο καλωδίου υγρόψυκτου

Ο βρόχος ξεκινά μέσα στον ακροδέκτη: μια αντλία DC σπρώχνει το ψυκτικό μέσα από έναν εύκαμπτο σωλήνα που διατρέχει όλο το μήκος του χιτωνίου του καλωδίου, τυλίγει το μπλοκ επαφής του συνδετήρα και επιστρέφει σε ένα μικρό αερόψυκτο ψυγείο. Ο ρυθμός ροής και η θερμοκρασία εισόδου παρακολουθούνται και η αντλία λειτουργεί όποτε είναι συνδεδεμένο το τερματικό, όχι μόνο κατά τη φόρτιση.

Η θερμότητα αφαιρείται από εκεί που δημιουργείται. Το μπλοκ επαφής 600A, ο αγωγός καλωδίου και η λαβή βρίσκονται όλα μέσα στον βρόχο, επομένως κανένα από αυτά δεν υπερβαίνει τους 45°C περίπου ακόμη και σε μια ημέρα με θερμοκρασία 50°C. Η ψύξη του αέρα, αντίθετα, απορρίπτει θερμότητα στο κάλυμμα του καλωδίου και εξαρτάται από τον αέρα του περιβάλλοντος που μπορεί να είναι ήδη ζεστός.

Επειδή ο βρόχος είναι σφραγισμένος και το ψυκτικό είναι ένα μη αγώγιμο διηλεκτρικό ρευστό, δεν υπάρχει νερό, διαδρομή διάβρωσης και κίνδυνος παγώματος έως τους -25°C. Το AMPPAL καθορίζει το ρευστό και την ονομαστική τιμή του εύκαμπτου σωλήνα και το κύκλωμα ελέγχεται πίεσης στο εργοστάσιο πριν από το κιβώτιο.

The Paper Trail: Certificates and Test Reports

Τα πιστοποιητικά CE, TUV, CB, CCC και UL καλύπτουν το AF-DC-480-LC-S2 και το υγρόψυκτο πιστόλι φέρει τη δική του πιστοποίηση σύνδεσης.

Το κύκλωμα ψυκτικού ελέγχεται υπό πίεση σε 2x πίεση λειτουργίας και το συγκρότημα εύκαμπτου σωλήνα δειγματοληπτείται σε δοκιμή ελαστικότητας 20.000 κύκλων.

Η αντίσταση μόνωσης στα 1000VDC και η συνέχεια γείωσης ελέγχονται σε κάθε μονάδα.

Η θερμική επικύρωση λειτουργεί 600A συνεχόμενα για 8 ώρες στην τράπεζα φόρτωσης, με ανιχνευτές στο καλώδιο, το πιστόλι και το βύσμα.

Το IP54 ανά IEC 60529 και η ανοσία υπέρτασης ανά IEC 61000-4-5 αποτελούν μέρος του αρχείου δοκιμής παρτίδας.

Οι εκθέσεις δοκιμών αποστέλλονται μαζί με την παρτίδα για έγγραφα τελωνείου, ασφάλισης και δικτύου.

Οκτώ βήματα παραγωγής για το ντουλάπι S2

Τα πάνελ του περιβλήματος κόβονται με λέιζερ σε μηχανές TRUMPF και σχηματίζονται με CNC.

Τα ντουλάπια έχουν το εξωτερικό φινίρισμα με βαφή πούδρας.

Οι μονάδες ισχύος συναρμολογούνται στην αποκλειστική γραμμή DC.

Το υγρόψυκτο πιστόλι και το καλώδιο είναι χτισμένα σε ξεχωριστό καθαρό πάγκο με σφραγισμένη πλήρωση ψυκτικού.

Οι ζυγοί και οι ιμάντες υψηλού ρεύματος τοποθετούνται με εργαλεία ελεγχόμενης ροπής.

Τα ρομπότ FANUC τοποθετούν μονάδες και ο βρόχος ψυκτικού ελέγχεται με πίεση μετά την καλωδίωση.

Τα προφίλ υλικολογισμικού και OCPP αναβοσβήνουν και αντιστοιχίζονται στο backend σας.

Πριν από την τελική επιθεώρηση και το κιβώτιο ταχυτήτων προηγείται μια καύση τράπεζας φορτίου 48 ωρών στα 480 kW.

Αξίζει το 600A; Μια ευθεία απάντηση

Αγοράστε το S2 εάν ο ιστότοπός σας θα φορτώσει πραγματικά 600A: φορτηγά 800 V, σεντάν premium ή έναν διάδρομο με γρήγορες συνεδρίες back-to-back. Αυτή είναι η μόνη προϋπόθεση όπου το υλικό υγρών καλωδίων πληρώνει για τον εαυτό του, συνήθως μέσα σε 12-18 μήνες μόνο με τη χρήση.

Μην το αγοράσετε εάν η κυκλοφορία σας είναι αυτοκίνητα 400V κάτω από 250A. Μια αερόψυκτη μονάδα 480 kW ή το μικτό τερματικό S1 θα κοστίσει λιγότερο και ένα υγρό πιστόλι 600Α που δεν βλέπει ποτέ 600Α είναι πολυτέλεια με συντήρηση. Μην το αγοράσετε εάν η ομάδα σας δεν μπορεί να πραγματοποιήσει έλεγχο ψυκτικού υγρού 15 λεπτών κάθε έξι μήνες.

Εάν εξακολουθείτε να ζυγίζετε το S1 με το S2, θυμηθείτε ότι το S1 διατηρεί αερόψυκτους ακροδέκτες διαθέσιμους ενώ το S2 όχι. Το S2 είναι η πιο καθαρή μακροπρόθεσμη απάντηση αφού αποφασίσετε ότι ο ιστότοπος είναι αποκλειστικά premium.

Πέντε συγκεκριμένοι λόγοι για να αγοράσετε το S2 από την AMPPAL

Το 480 kW S2 κατασκευάζεται στο ίδιο εργοστάσιο Yueqing που παρείχε 500 υγρόψυκτες μονάδες στο έργο πράσινου υδρογόνου NEOM στη Σαουδική Αραβία.

Χρόνος παράδοσης 15-20 εργάσιμων ημερών και MOQ μιας μονάδας για διαμορφώσεις αποθεμάτων.

Το πλήρες πακέτο πιστοποιητικού και το φύλλο προδιαγραφών καλωδίου υγρού αποστέλλονται μαζί με τη μονάδα.

Πάνω από 200 σταθμοί στο δίκτυο λειτουργίας της AMPPAL, επομένως τα δεδομένα αποτυχίας πεδίου ανατροφοδοτούνται στη σχεδίαση.

Τιμολόγηση EXW, FOB Ningbo ή CIF με επώνυμο μηχανικό για τη διάρκεια ζωής του έργου.

Πώς αποστέλλεται το S2: Crating και Container Loading

Το κύριο ντουλάπι S2 έχει διαστάσεις 1850 x 1850 x 1000 mm και αποστέλλεται σε ένα ενισχυμένο κιβώτιο από κόντρα πλακέ που έχει χαρακτηριστεί για στοίβαξη από πάνω. Κάθε υγρόψυκτος ακροδέκτης ταξιδεύει στο δικό του κουτί με επένδυση από αφρό με τον βρόχο ψυκτικού υγρού προγεμισμένο και σφραγισμένο.

Ένα S2 με δύο ακροδέκτες είναι η τυπική διάταξη κοντέινερ 40 ποδιών. το κιβώτιο είναι βιδωμένο στις ράγες δαπέδου και τα κιβώτια ακροδεκτών είναι δεμένα δίπλα του. Το μεικτό βάρος ανά σετ είναι περίπου 1300-1500 κιλά.

Έγγραφα αποστολής: εμπορικό τιμολόγιο, λίστα συσκευασίας, φορτωτική, πιστοποιητικό προέλευσης και εκθέσεις δοκιμών παρτίδας. Παραθέτουμε EXW, FOB Ningbo ή CIF.

Η συντήρηση του ψυκτικού υγρού αποτελεί μέρος του πακέτου εγγύησης

Η 2ετής εγγύηση καλύπτει τη στοίβα, τους ακροδέκτες, τις μονάδες και το σφραγισμένο κύκλωμα ψυκτικού.

Τα κιτ αναπλήρωσης ψυκτικού και οι σφιγκτήρες εύκαμπτων σωλήνων αποστέλλονται εντός 3-5 εργάσιμων ημερών. το εργοστάσιο δημοσιεύει τις προδιαγραφές υγρών ώστε να μπορείτε να προμηθευτείτε τοπικά.

Οι τριμηνιαίοι απομακρυσμένοι έλεγχοι καλύπτουν τις τάσεις της θερμοκρασίας του ψυκτικού υγρού, οι οποίες επισημαίνουν ότι η αντλία φθείρεται νωρίς.

Η λίστα ελέγχου σέρβις 6 μηνών (στάθμη ψυκτικού υγρού, σφιγκτήρες σωλήνα, φθορά του συνδετήρα) παρέχεται σε πέντε γλώσσες.

Ένα αποκλειστικό κανάλι WhatsApp σας συνδέει με τον μηχανικό μετά την πώληση που γνωρίζει τους σειριακούς αριθμούς σας.

Χειρισμός υγρόψυκτων όπλων: Λάθος εναντίον Σωστό

Λάθος: Χρήση νερού βρύσης ή γενικού ψυκτικού υγρού στο βρόχο. Δεξιά: Χρησιμοποιήστε μόνο το διηλεκτρικό υγρό που καθορίζει το AMPPAL. οι τσιμούχες της αντλίας και η ονομαστική τιμή του εύκαμπτου σωλήνα εξαρτώνται από αυτό.

Λάθος: Τυλίγοντας το καλώδιο υγρού σφιχτά στο έδαφος μεταξύ των συνεδριών. Δεξιά: Αφήστε το να ξαπλώσει ή κρεμαστεί στο παρεχόμενο γάντζο. σφιχτά πηνία τσακίζουν τον εσωτερικό σωλήνα.

Λάθος: Υποθέτοντας ότι το τερματικό κρυώνει μόνο του όταν αποσυνδέεται. Δεξιά: Η αντλία σταματά όταν το πιστόλι είναι συνδεδεμένο. κρατήστε τον ακροδέκτη σε σκιά για να αποφύγετε τη θερμική διαβροχή πριν από την επόμενη πρίζα.

Λάθος: Αντικατάσταση φθαρμένου πιστολιού υγρού με αερόψυκτη μονάδα από το απόθεμα. Δεξιά: Η υποδοχή ακροδεκτών S2 είναι καλωδιωμένη και ψύχεται για πιστόλια υγρών. χρησιμοποιήστε την αντίστοιχη μονάδα 600A.

Λάθος: Παράλειψη του εξαμήνου ελέγχου επειδή ο βρόχος είναι σφραγισμένος. Δεξιά: Ελέγξτε τη στάθμη, τους σφιγκτήρες και τη φθορά του συνδετήρα. μια αποτυχημένη αντλία είναι πολύ φθηνότερη στην αντικατάσταση από μια λιωμένη υποδοχή.

Σχόλια χειριστή μετά από έξι μήνες υπηρεσίας 600Α

Ένας Ολλανδός χειριστής διαδρόμου έτρεξε δύο S2 σε μια πλατεία εξυπηρέτησης από τον Αύγουστο του 2025. Ο χειριστής του σημείου φόρτισής του μέτρησε τη θερμοκρασία του καλωδίου του πιστολιού στους 42°C μετά από μια συνεδρία 600Α 40 λεπτών σε περιβάλλον 28°C και οι οδηγοί σχολίασαν τη λαβή φωτός. Το παράπονό τους: το βάθρο του τερματικού είναι δύσκολο να σηκωθεί κατά τη συντήρηση του μαξιλαριού.

Ένας προγραμματιστής ιστότοπου στις ΗΠΑ που δοκιμάζει τη συμβατότητα NACS είπε ότι το καλώδιο υγρού μήκους 5 μέτρων έφτασε στην πίσω θύρα ενός pickup χωρίς να επανατοποθετήσει το φορτηγό, κάτι που δεν περίμεναν από ένα πιστόλι 600Α. Επισήμαναν τον χρόνο παράδοσης ανταλλακτικών ως τον κύριο κίνδυνο και παρήγγειλαν ένα εφεδρικό τερματικό με τη στοίβα.

Μια αυστραλιανή αποθήκη με βαριά οδικά φορτηγά έσπρωξε το S2 στα 600Α σε παράθυρα τριών ωρών. Διατηρήθηκαν θερμικά δεδομένα, αλλά ο μηχανικός του εργοταξίου ήθελε μεγαλύτερο σωλήνα. Η AMPPAL προσφέρει τώρα καλώδια υγρών 7 μέτρων ως προσαρμοσμένο στοιχείο γραμμής.

600A Liquid Cable FAQ

Ε: Γιατί το 600Α είναι πρακτικό μόνο με υγρή ψύξη;

Α: Στα 600Α οι απώλειες χαλκού φτάνουν περίπου τα 25 kW ανά 100 μέτρα καλωδίου και ο αέρας δεν μπορεί να μεταφέρει αυτή τη θερμότητα από ένα πιστόλι χειρός.

Ε: Πόσο βαρύ είναι το όπλο;

Α: Το πλήρες συγκρότημα υγρού είναι περίπου 60% ελαφρύτερο από ένα ισοδύναμο αερόψυκτο, αρκετά ελαφρύ για χρήση με το ένα χέρι.

Ε: Χρειάζεται αλλαγή του ψυκτικού υγρού;

Α: Κάθε 2 χρόνια ή 40.000 συνεδρίες, όποιο από τα δύο συμβεί πρώτο. το εργοστάσιο προμηθεύει το κιτ αναπλήρωσης.

Ε: Τι συμβαίνει εάν η αντλία αποτύχει;

Α: Το τερματικό μειώνεται σε ασφαλές επίπεδο και αναφέρει το σφάλμα μέσω του OCPP. η αντλία είναι ένα ανταλλακτικό που αντικαθίσταται στο πεδίο.

Ε: Μπορεί το S2 να φορτίσει δύο φορτηγά 800V ταυτόχρονα;

Α: Ναι, η πισίνα των 480 kW χωρίζεται μεταξύ των τερματικών και κάθε λωρίδα 600Α παίρνει αυτό που ζητά μέχρι το όριο της πισίνας.

Ε: Είναι το καλώδιο αρκετά μακρύ για τις πίσω θύρες;

Α: Το πρότυπο είναι 5 μέτρα και τα 7 μέτρα είναι διαθέσιμα ως προσαρμοσμένη παραγγελία.

Ε: Ο κρύος καιρός επηρεάζει το ψυκτικό υγρό;

Α: Όχι. Το διηλεκτρικό υγρό έχει βαθμολογηθεί στους -25°C και ο βρόχος είναι σφραγισμένος, επομένως δεν υπάρχει κίνδυνος παγώματος.

Ε: Ποιος είναι ο χρόνος παράδοσης;

Α: 15-20 εργάσιμες ημέρες για διαμορφώσεις αποθεμάτων μετά την επιβεβαίωση και την κατάθεση.
