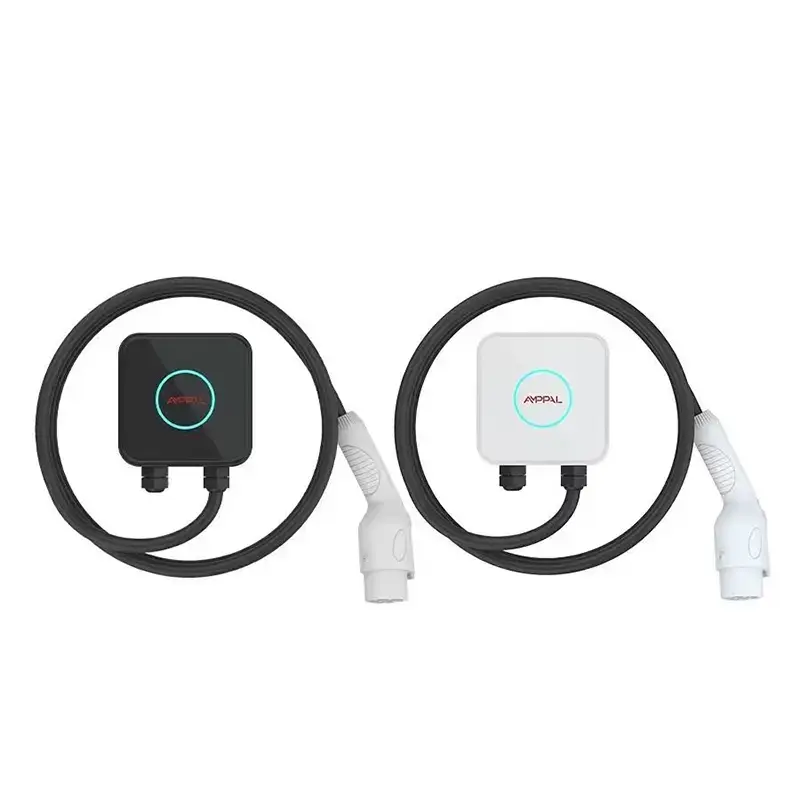

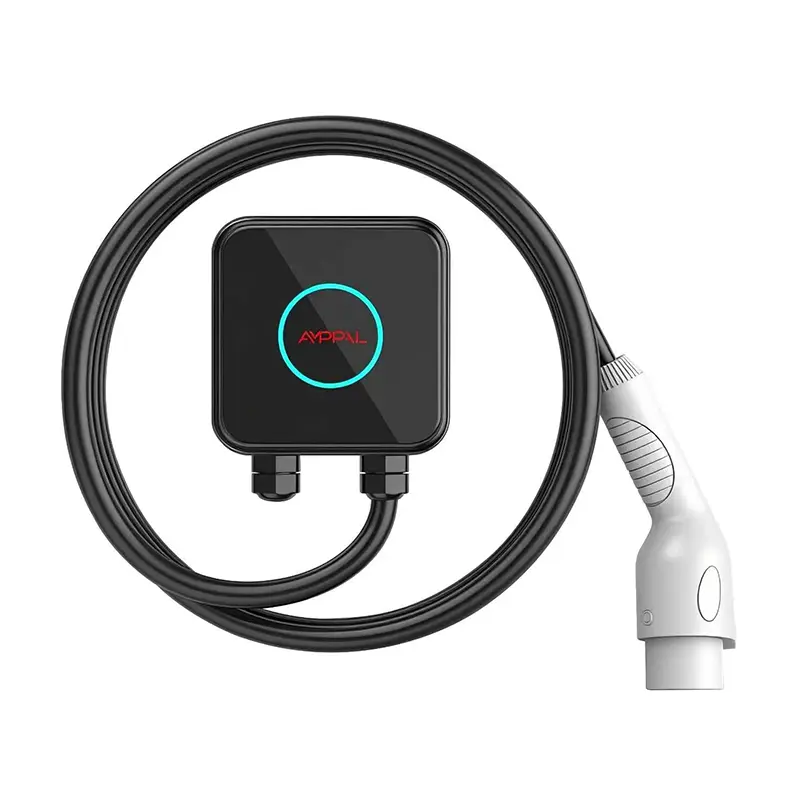

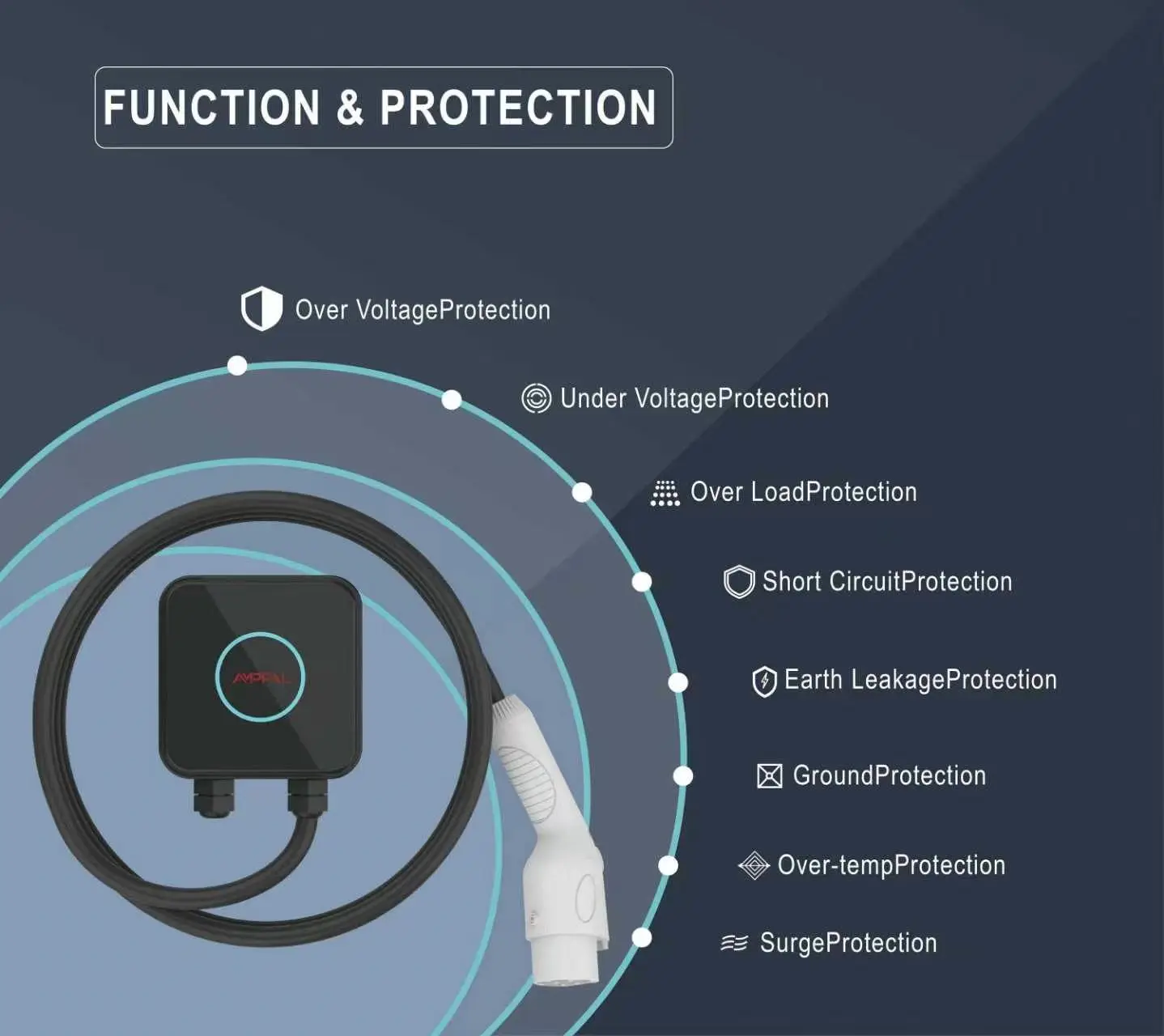

Compact Wallbox AC EV φορτιστής 3,5 kW για φόρτιση σπιτιού και γραφείου

Τι είναι αυτός ο φορτιστής (και για ποιον είναι)

Ένα κουτί 150 x 150 x 65 mm είναι περίπου το μέγεθος ενός παχύ σκληρού εξώφυλλου μυθιστορήματος ή ενός οικιακού δρομολογητή. Αυτό είναι ολόκληρο το σώμα του AMPPAL 3,5 kW Compact - κάθε εξάρτημα, ρελέ ασφαλείας και πλακέτα ελέγχου μέσα σε αυτό.

Τα περισσότερα κουτιά τοίχου στην αγορά είναι τρεις έως πέντε φορές μεγαλύτερη από αυτόν τον όγκο. Σε έναν στενό υπόγειο χώρο, δίπλα σε έναν θερμοσίφωνα ή σε έναν τοίχο πλάτους μισού μέτρου, αυτή η διαφορά καθορίζει εάν μπορείτε να εγκαταστήσετε έναν φορτιστή.

Κατασκευάσαμε αυτή τη μονάδα για τους χώρους που όλοι οι άλλοι αγνοούν: στενοί χώροι στάθμευσης διαμερισμάτων, παλιές πολυκατοικίες χωρίς ηλεκτρικό δωμάτιο, σκάλες, ακόμη και κοινόχρηστος τοίχος αυλής. Εάν ο τοίχος σας έχει ελεύθερο πλάτος 150 mm, έχει χώρο για αυτόν τον φορτιστή.

Γιατί η Extreme Compactness αλλάζει την εγκατάστασή σας

Το μικρό μέγεθος δεν είναι στυλιστικό κόλπο. Αλλάζει τα φυσικά μαθηματικά της εγκατάστασης ενός φορτιστή EV με τέσσερις τρόπους.

Πρώτον, ύψος τοποθέτησης. Μια μονάδα βάθους 65 mm προεξέχει λιγότερο από τον τοίχο, ώστε να μπορεί να κάθεται σε ένα πέρασμα χωρίς να εμποδίζει την κυκλοφορία των πεζών - δίπλα σε μια σκάλα στο υπόγειο, όπου ένα κουτί βάθους 120 mm θα προεξείχε στο διάδρομο.

Δεύτερον, ταιριάζει σε υπάρχοντα περιβλήματα. Εργολάβοι στην Ιταλία και την Πολωνία έχουν τοποθετήσει το Compact μέσα σε ένα προϋπάρχον μεταλλικό ερμάριο διανομής, προστατεύοντάς το από τις καιρικές συνθήκες και τους βανδαλισμούς χωρίς νέα τοιχοποιία.

Τρίτον, δρομολόγηση καλωδίων. Το καλώδιο εισέρχεται και εξέρχεται κοντά στον τοίχο, έτσι ώστε ένας επιφανειακός αγωγός να φαίνεται καθαρός και χρειάζεται μόνο δύο βύσματα τοίχου.

Τέταρτον, βάρος. Σε περίπου 1 κιλό η μονάδα στερεώνεται με τέσσερις βίδες σε γυψοσανίδα ή τούβλο. δεν χρειάζεται να κυνηγήσετε για ένα καρφί ή τρυπάνι στο σκυρόδεμα.

Τι είναι μέσα σε έναν φορτιστή αυτό το μικρό

Ο Compact Wallbox AC EV φορτιστής 3,5 kW για φόρτιση σπιτιού και γραφείου είναι σταθμός φόρτισης Λειτουργίας 3 σύμφωνα με το IEC 61851-1:2017. Δεν μετατρέπει το AC σε DC - αυτή η δουλειά παραμένει στο αυτοκίνητο. Αυτό που κάνει είναι να διαχειρίζεται την ασφαλή χειραψία: σήμα πιλότου, έλεγχος ρελέ, έλεγχος συνέχειας γείωσης και αυτόματη διακοπή όταν ολοκληρωθεί η φόρτιση ή εμφανιστεί σφάλμα.

Χωρίς μετασχηματιστή και χωρίς βαθμίδα ισχύος DC, το περίβλημα συρρικνώνεται δραματικά. Το θερμικό φορτίο στα 3,5 kW είναι μέτριο: το περίβλημα είναι ένα θερμοπλαστικό κέλυφος με χαρακτηρισμό UL94 V-0 (επιβραδυντικό φλόγας) και η θερμότητα διαχέεται στην επιφάνεια της θήκης χωρίς ανεμιστήρες.

Το IP54 σημαίνει ότι η μονάδα αντιστέκεται σε πιτσιλίσματα σκόνης και νερού από οποιαδήποτε κατεύθυνση - όχι στη βύθιση, αλλά στη βροχή, τη συμπύκνωση και τον καθαρισμό του σωλήνα προς τα κάτω περνούν εύκολα. Η πλακέτα ελέγχου είναι στάνταρ επικαλυμμένη με ομοιόμορφη επίστρωση, ασυνήθιστη σε αυτή την τιμή, επομένως επιβιώνει σε υγρά παράκτια γκαράζ.

Τεχνικές Προδιαγραφές

Πού ανήκει αυτός ο φορτιστής 150 mm (και πού δεν ανήκει)

Οι ρεαλιστικές περιπτώσεις χρήσης είναι συγκεκριμένες και τις παραθέτουμε ξεκάθαρα.

1) Στενοί ιδιωτικοί κόλποι στα υπόγεια των διαμερισμάτων, ειδικά σε παλαιότερα κτίρια της Ευρώπης και της Νοτιοανατολικής Ασίας όπου ένας διάδρομος 2,2 m δεν αφήνει τοίχο.

2) Δεύτερες κατοικίες και εξοχικές κατοικίες σε μονοφασική παροχή 16Α.

3) Ενοικιαζόμενες θέσεις στάθμευσης όπου ο ιδιοκτήτης θέλει ελάχιστο αποτύπωμα και αφαιρούμενη μονάδα.

4) Τοίχοι γκαράζ κοινόχρηστοι με λέβητες, αποσκληρυντές νερού ή ντουλάπια εργαλείων.

5) Αποθήκες στόλου που εκτελούν μια φθηνή πιλοτική εγκατάσταση προτού δεσμευτείτε για εξοπλισμό πλήρους μεγέθους.

Όπου δεν ανήκει: ένα τριφασικό αυτοκίνητο 22 kW, μια τοποθεσία με διαθέσιμη μόνο τριφασική ισχύ (αυτή η μονάδα είναι μονοφασική μόνο 220 VAC) ή ένας δρόμος όπου η ταχύτερη φόρτιση κατά τη διάρκεια της ημέρας είναι πραγματική ανάγκη.

Πώς το Compact χειρίζεται τη θερμότητα, τη σκόνη και το νερό

Τρεις επιλογές μηχανικής κάνουν την εργασία μικρού μεγέθους σε εξωτερικούς χώρους-γειτονικά.

Θερμότητα: στα 3,5 kW, η συνολική διασπαρμένη απώλεια παραμένει κάτω από 40 W με πλήρες φορτίο. Η θήκη λειτουργεί ως ψύκτρα - οι εσωτερικές επιφάνειες με ραβδώσεις μεταφέρουν τη θερμότητα στην εξωτερική επιφάνεια και οι δοκιμές φορτίου δείχνουν θερμοκρασία επιφάνειας κάτω από 55 C στους 35 C περιβάλλοντος.

Σκόνη και νερό: η βαθμολογία IP54 προέρχεται από μπροστινό κάλυμμα με φλάντζα και στυπιοθλίπτες καλωδίων που συσφίγγουν τη θήκη του καλωδίου και όχι από εποξειδικό δοχείο. Αυτό διατηρεί τη μονάδα σε λειτουργία - ένας τεχνικός μπορεί να την ανοίξει, να αλλάξει ένα ρελέ και να την κλείσει χωρίς εργοστασιακά εργαλεία.

Πιστοποίηση και Διασφάλιση Ποιότητας

Σήμανση CE και δοκιμασμένο σύμφωνα με το IEC 61851-1:2017, το ισχύον πρότυπο για τον εξοπλισμό φόρτισης AC Mode 3.

Το υλικό στέγασης φέρει βαθμολογία αναφλεξιμότητας UL94 V-0 - η θήκη δεν μπορεί να αντέξει φλόγα, κάτι που είναι πραγματικά σημαντικό σε κοινόχρηστα υπόγεια.

Κάθε μονάδα περνάει 100% δοκιμές ηλεκτρικής ασφάλειας: συνέχεια γείωσης, αντίσταση μόνωσης στα 500 V DC και διηλεκτρική αντοχή στα 1,5 kV.

Οι μονάδες δειγμάτων υποβάλλονται σε δοκιμή ψεκασμού αλατιού 96 ωρών και δοκιμή αντοχής ρελέ 500.000 κύκλων στο εργαστήριό μας.

Η εισερχόμενη επιθεώρηση ελέγχει τους επαφές, τους αισθητήρες MCU και ρεύματος έναντι των πιστοποιητικών παρτίδας. Το ποσοστό απόρριψης καταγράφεται με κλήρωση.

Το εργοστάσιο διαθέτει πιστοποιήσεις CE, TUV, CB και UL για την οικογένεια AMPPAL, ελεγμένες από εξωτερικούς κοινοποιημένους φορείς.

Πώς κατασκευάζεται ο φορτιστής (8 βήματα)

Η παραγωγή στο εργοστάσιό μας στο Yueqing (Zhejiang, η «πρωτεύουσα των ηλεκτρικών συσκευών») εκτελείται με μια σταθερή σειρά:

1) Συναρμολόγηση PCB SMT με αυτοματοποιημένη επιθεώρηση πάστας συγκόλλησης.

2) Εφαρμόζεται ομοιόμορφη επίστρωση και σκληραίνει.

3) Ρελέ, αισθητήρας και πλακέτα MCU τοποθετημένα στο μισό του πίσω περιβλήματος.

4) Στυπιοθλίπτη καλωδίου και καλώδιο 5m εγκατεστημένο, ελεγχόμενη με ροπή.

5) Αυτοματοποιημένη λειτουργική δοκιμή στα 230V με προσομοιωμένο φορτίο οχήματος.

6) Δοκιμή ασφάλειας 100% υψηλής πίεσης και γήινης συνέχειας.

7) Οπτική επιθεώρηση και σήμανση λέιζερ σειριακού αριθμού.

8) Συσκευασμένο με κιτ τοποθέτησης και κάρτα γρήγορης εκκίνησης, παλετοποιημένη μετά από 24ωρο δειγματοληπτικό έλεγχο καύσης.

Οι γραμμές με τη βοήθεια ρομπότ που παρέχονται με τους συνεργάτες FANUC (Σαγκάη) και TRUMPF (Γερμανία) χειρίζονται λαμαρίνα για τους μεγαλύτερους σταθμούς μας. το Compact λειτουργεί σε μια αποκλειστική γραμμή AC. Η ετήσια δυναμικότητα του εργοστασίου υπερβαίνει το ένα εκατομμύριο μονάδες.

Οδηγός μεγεθών: Είναι αρκετά για εσάς τα 3,5 kW;

Ας είμαστε άμεσοι: τα 3,5 kW είναι μια αργή φόρτιση για τα σύγχρονα πρότυπα. Ταιριάζει σε αυτοκίνητα που σταθμεύουν όλη τη νύχτα - μετακινούμενοι, plug-in υβριδικά και ηλεκτρικά οχήματα πόλης με μπαταρίες 20-40 kWh.

Μην το αγοράσετε εάν η ημερήσια διαδρομή σας υπερβαίνει τα 150 χλμ. χωρίς εναλλακτική φόρτιση. Σε αυτήν την περίπτωση, ένας σταθμός Compact 7kW ή ένας σταθμός 11kW/22kW είναι η ειλικρινής σύσταση.

Επίσης, παραλείψτε το εάν το σπίτι σας έχει καλωδίωση 3 φάσεων και το αυτοκίνητό σας δέχεται 11 kW - το κιβώτιο τοίχου γίνεται το σημείο συμφόρησης.

Αυτό που κάνει αυτή τη μονάδα τη σωστή κλήση: ο στενός φυσικός χώρος, ένα μονοφασικό κύκλωμα 16Α που δεν θα αναβαθμίσετε ή μια δευτερεύουσα ιδιοκτησία που χρειάζεται έναν φτηνό, διακριτικό φορτιστή.

Γιατί να επιλέξετε το AMPPAL έναντι των γενικών συμπαγών φορτιστών

Εργοστάσιο απευθείας από την Zhejiang Anfu New Energy Technology Co., Ltd. (ιδρύθηκε το 2014, εξειδικευμένη επιχείρηση σε εθνικό επίπεδο) - συναλλάσσεστε με τον κατασκευαστή και όχι με μια εμπορική εταιρεία.

Τυπικός χρόνος παράδοσης 15-20 εργάσιμες ημέρες. τα δείγματα αποστέλλονται σε 3-5 εργάσιμες ημέρες αεροπορικώς.

OEM και ODM ευπρόσδεκτοι: λογότυπο, μήκος καλωδίου, τύπος βύσματος (Τύπος 1/Τύπος 2/GB/T) και χρώμα από 100 μονάδες.

Πακέτο τεκμηρίωσης: Δήλωση CE, έκθεση δοκιμής IEC 61851-1, εγχειρίδιο, πιστοποιητικό εργοστασιακής επιθεώρησης για τελωνείο.

Εξαγωγή ιστορικού σε 40+ χώρες, συμπεριλαμβανομένων των ΗΑΕ, της Σαουδικής Αραβίας, της Ρωσίας, της Γερμανίας, της Γαλλίας, της Μαλαισίας, της Ταϊλάνδης, του Βιετνάμ, του Μεξικού και της Βραζιλίας. Οι NEOM και Sime Darby είναι συνεργάτες αναφοράς.

MOQ από 1 μονάδα για δοκιμή. βαθμίδες όγκου από 50 και 500 μονάδες.

Συσκευασία και αποστολή

Κάθε μονάδα αποστέλλεται σε χαρτοκιβώτιο 210 x 210 x 120 mm βάρους περίπου 1,6 kg με φορτιστή, καλώδιο 5 μέτρων, κιτ τοποθέτησης και εγχειρίδιο. Το κιβώτιο είναι φιλικό προς τις ταχυμεταφορές, επομένως οι αεροπορικές μεταφορές παραμένουν φθηνές: 40 μονάδες στοιβάζονται σε μια θήκη δεμάτων 0,1 m3.

Για τις θαλάσσιες μεταφορές, 1.200 μονάδες φορτώνονται σε ένα εμπορευματοκιβώτιο 20 ποδιών σε 24 παλέτες με συρρίκνωση, 50 χαρτοκιβώτια η καθεμία.

Όροι συναλλαγών: FOB Ningbo ή Shanghai, EXW ή CIF κατόπιν αιτήματος. Η γραφική εργασία καλύπτει το εμπορικό τιμολόγιο, τη λίστα συσκευασίας, τη δήλωση CE και το πιστοποιητικό προέλευσης. χειριζόμαστε τα L/C και D/P τακτικά.

Υποστήριξη μετά την πώληση και εγγύηση

2 χρόνια τυπική εγγύηση για κατασκευαστικά ελαττώματα. εργασία και επιστροφή-αποστολή συμφωνημένα ανά περίπτωση.

Ανταλλακτικά (ρελέ, πλακέτα ελέγχου, καλώδιο) αποστέλλονται εντός 7 εργάσιμων ημερών. αέρα προτεραιότητας για την Ευρώπη και τη Μέση Ανατολή.

Δωρεάν απομακρυσμένη διάγνωση: στείλτε μια φωτογραφία ή ένα βίντεο του LED σφάλματος και οι μηχανικοί μας απαντούν εντός μιας εργάσιμης ημέρας.

Η συντήρηση από τον χρήστη είναι ελαφριά: ελέγξτε τη θήκη του καλωδίου για κοψίματα, σφίξτε τις βίδες τοίχου, φυσήξτε τη σκόνη δύο φορές το χρόνο.

Υπάρχουν συμβάσεις εκτεταμένης εγγύησης και επιτόπιων υπηρεσιών για αντιπροσώπους στη Γερμανία, τη Γαλλία και τα ΗΑΕ.

Σημειώσεις εγκατάστασης και χρήσης

Λάθος: ισόπεδη τοποθέτηση σε ξύλινο τοίχο με καλυμμένα τα πίσω ανοίγματα. Δεξιά: Αφήστε ένα κενό αέρα 30 mm και κρατήστε τους αεραγωγούς καθαρούς - το IP54 προστατεύει από το νερό και όχι από μπλοκαρισμένη ροή αέρα.

Λάθος: σύνδεση του φορτιστή σε οικιακή πρίζα μέσω προσαρμογέα. Δεξιά: Συνδέστε το σε έναν αποκλειστικό διακόπτη 16A (τύπου A ή B RCD, 30 mA), ώστε ο έλεγχος συνέχειας γείωσης να λειτουργεί όπως έχει σχεδιαστεί.

Λάθος: τυλίγοντας σφιχτά το καλώδιο 5 μέτρων στο άγκιστρο κατά τη φόρτιση. Δεξιά: ξετύλιγμα πλήρως πριν από μια συνεδρία. ένα τυλιγμένο καλώδιο υπό φορτίο θερμαίνεται και μπορεί να σκοντάψει τη θερμική διακοπή.

Λάθος: τοποθέτηση πλήρως εκτεθειμένη σε οριζόντια βροχή. Δεξιά: εγκατάσταση υπό κάλυψη ή σε χώρο στάθμευσης. Το IP54 ανέχεται τον ψεκασμό, όχι τη βροχή για ώρες οδήγησης.

Λάθος: πτώση του βύσματος στο πάτωμα όπου τα αυτοκίνητα περνούν από πάνω του. Δεξιά: φυλάξτε το πιστόλι στη θήκη του, ώστε οι ακίδες να παραμένουν καθαρές και στεγνές.

Τι λένε οι πελάτες μετά την εγκατάσταση

Ένας διαχειριστής ακινήτων στη Βαρσοβία εγκατέστησε έξι μονάδες σε ένα υπόγειο διαμερίσματος της δεκαετίας του 1970 το περασμένο φθινόπωρο. Το πλάτος των 150 mm του επέτρεπε να τοποθετεί φορτιστές μεταξύ των ασφαλειών και της σκάλας - κανένας σταθμός πλήρους μεγέθους δεν μπορούσε να καταλάβει αυτό το σημείο. Η σημείωσή του: το σταθερό καλώδιο έτρεξε για την τελευταία θήκη, έτσι η δεύτερη παρτίδα πήρε καλώδια 7 μέτρων.

Ένας έμπορος αυτοκινήτων στο Penang χρησιμοποιεί το Compact ως επίδειξη φορτιστή εκθεσιακού χώρου. «Οι πελάτες το βλέπουν δίπλα σε ένα χαρτόδετο και παίρνουν αμέσως το μέγεθος», λέει. Μικρό παράπονο: ο δακτύλιος LED είναι φωτεινός σε έναν σκοτεινό εκθεσιακό χώρο και το κολλάει με ταινία τη νύχτα.

Ένας ιδιοκτήτης τροχόσπιτου στη Βαυαρία φορτίζει το plug-in υβρίδιο του σε ένα υπόστεγο κήπου σε ένα κύκλωμα 16Α. Μετά από μια εποχή βροχής και παγετού -8C, μηδενικά σφάλματα. παραδέχεται ότι η 2ετής εγγύηση ήταν αυτό που του έδωσε το θράσος να δοκιμάσει - κάτι που δεν συμβουλεύουμε χωρίς ηλεκτρολόγο, αν και λειτούργησε.

FAQ

Ε: Μπορεί αυτός ο φορτιστής 3,5 kW να λειτουργεί σε οικιακή πρίζα;

Α: Όχι. Πρέπει να είναι συνδεδεμένο σε ένα αποκλειστικό κύκλωμα 16Α με RCD.

Ε: Πόση εμβέλεια ανά ώρα προσθέτουν τα 3,5 kW;

A: Περίπου 14-15 km στα 230V. μια μπαταρία 30 kWh γεμίζει σε περίπου 8,5 ώρες.

Ε: Είναι το περίβλημα πραγματικά επιβραδυντικό της φλόγας;

Α: Ναι - UL94 V-0, η υψηλότερη κατηγορία ευφλεκτότητας για πλαστικά.

Ε: Μπορώ να το τοποθετήσω σε εξωτερικούς χώρους;

Α: Κάτω από στέγη ή καταφύγιο, ναι. Το IP54 χειρίζεται πιτσιλίσματα και σκόνη, όχι συνεχή οριζόντια βροχή.

Ε: Λειτουργεί με όλες τις μάρκες EV;

A: Οποιοδήποτε EV συμβατό με AC λειτουργία 3 λειτουργεί με την παραλλαγή βύσματος που παραγγείλετε: Τύπος 1, Τύπος 2 ή GB/T.

Ε: Γιατί μόνο 16Α αντί για 32Α;

Α: Το σώμα 150x150x65 mm είναι θερμικά βελτιστοποιημένο για 16Α. το 7kW Compact καλύπτει 32Α στο ίδιο αποτύπωμα.

Ε: Τι συμβαίνει εάν το RCD σβήσει με τη μέση φόρτιση;

Α: Η φόρτιση σταματά και εμφανίζεται ένα LED σφάλματος. Επανεκκινεί μόνο αφού λυθεί το σφάλμα.

Ε: Μπορώ να το μεταφέρω σε ενοικιαζόμενο ακίνητο αργότερα;

Α: Ναι - τέσσερις βίδες και μια τυπική σύνδεση 16Α. ένας ηλεκτρολόγος κάνει την κίνηση σε περίπου 20 λεπτά.
